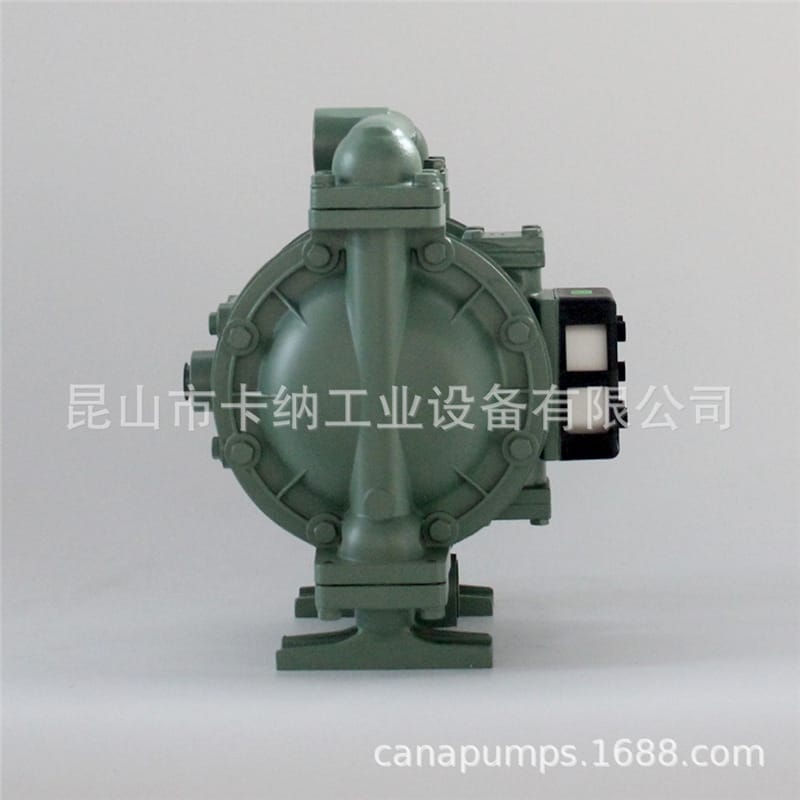

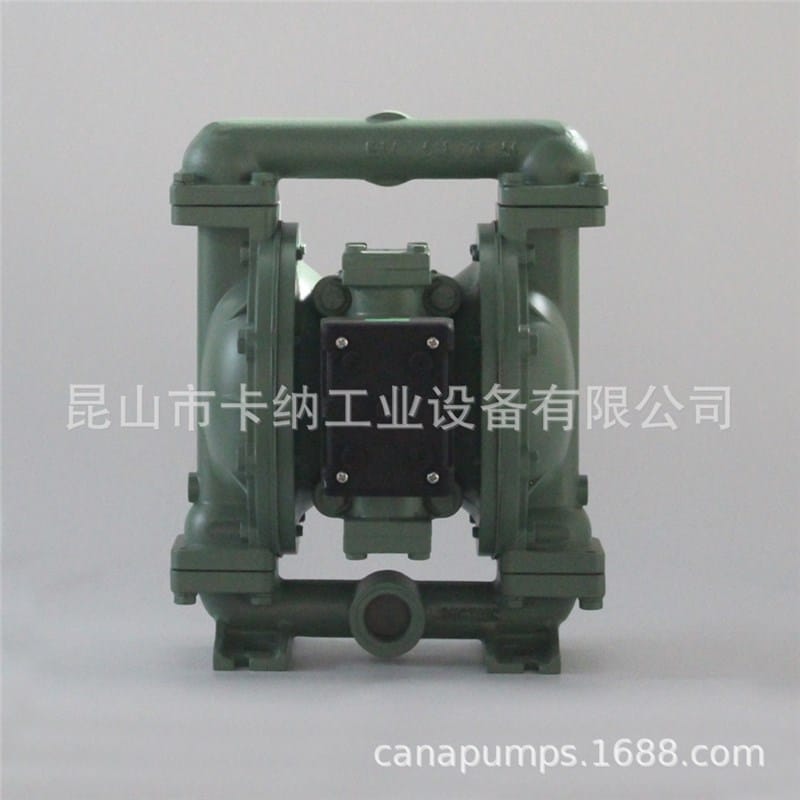

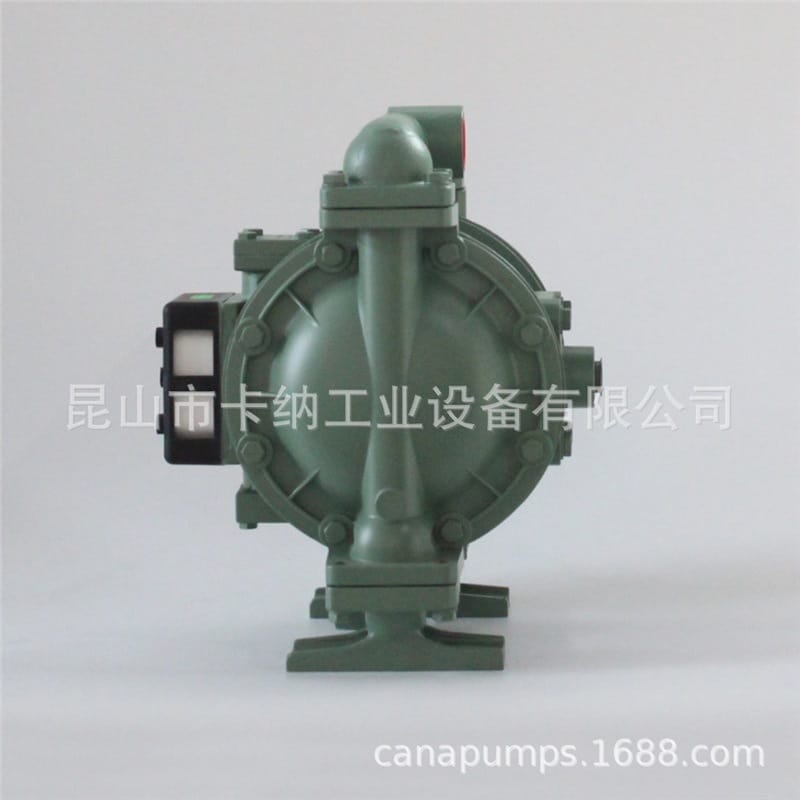

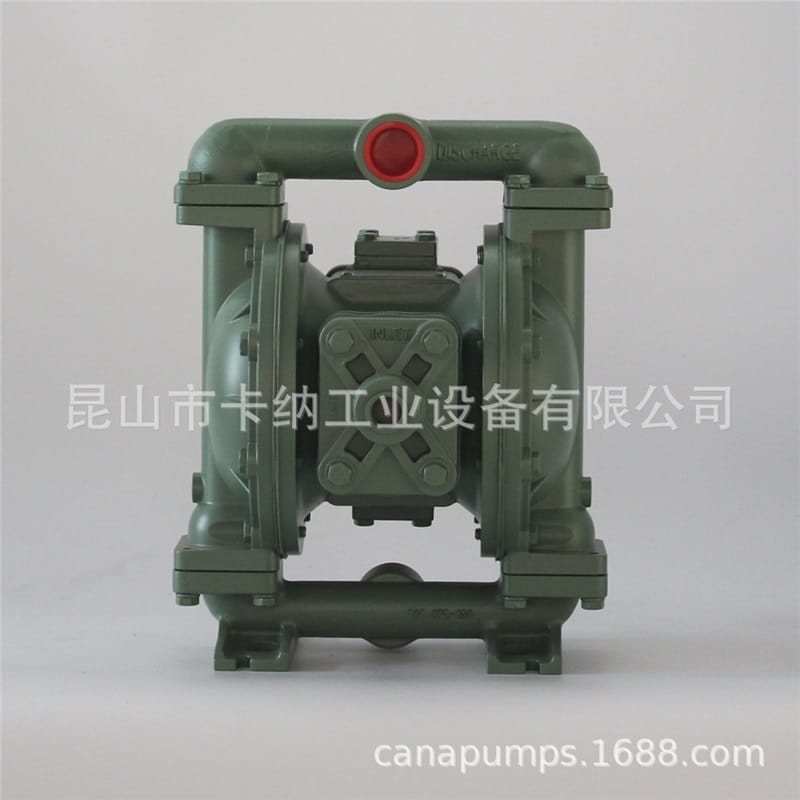

勝佰德 M1FB1AGTABS000 氣動隔膜泵產品詳解
1. 核心特點
- 在線檢修系統 (ESADS+PLUS)：采用獨特的氣體分配系統，僅需一把扳手、拆卸四顆螺栓，5 分鐘內即可完成導向閥和主氣閥的在線維護，無需拆除管路或泵體，大幅節約運營成本。
- 無死點連續運行：獨特的氣閥設計，保證泵運行時無關死點，運行平穩，無油潤滑。
- 安全可靠：氣動驅動無需電源，適用于防爆環境；無機械密封或填料密封，無泄漏風險，各種安全認證齊全。
- 強適應性：可輸送含固體顆粒（最大 6mm）、剪切敏感介質及腐蝕性或磨蝕性流體；自吸能力強，可干運行。
- 智能調節：流量和揚程可自我調節，無需復雜的電控裝置；無懼管路堵塞，不需管路保護裝置。
- 堅固耐用：全螺栓結構，加粗隔膜連桿等設計，確保泵堅固耐用。

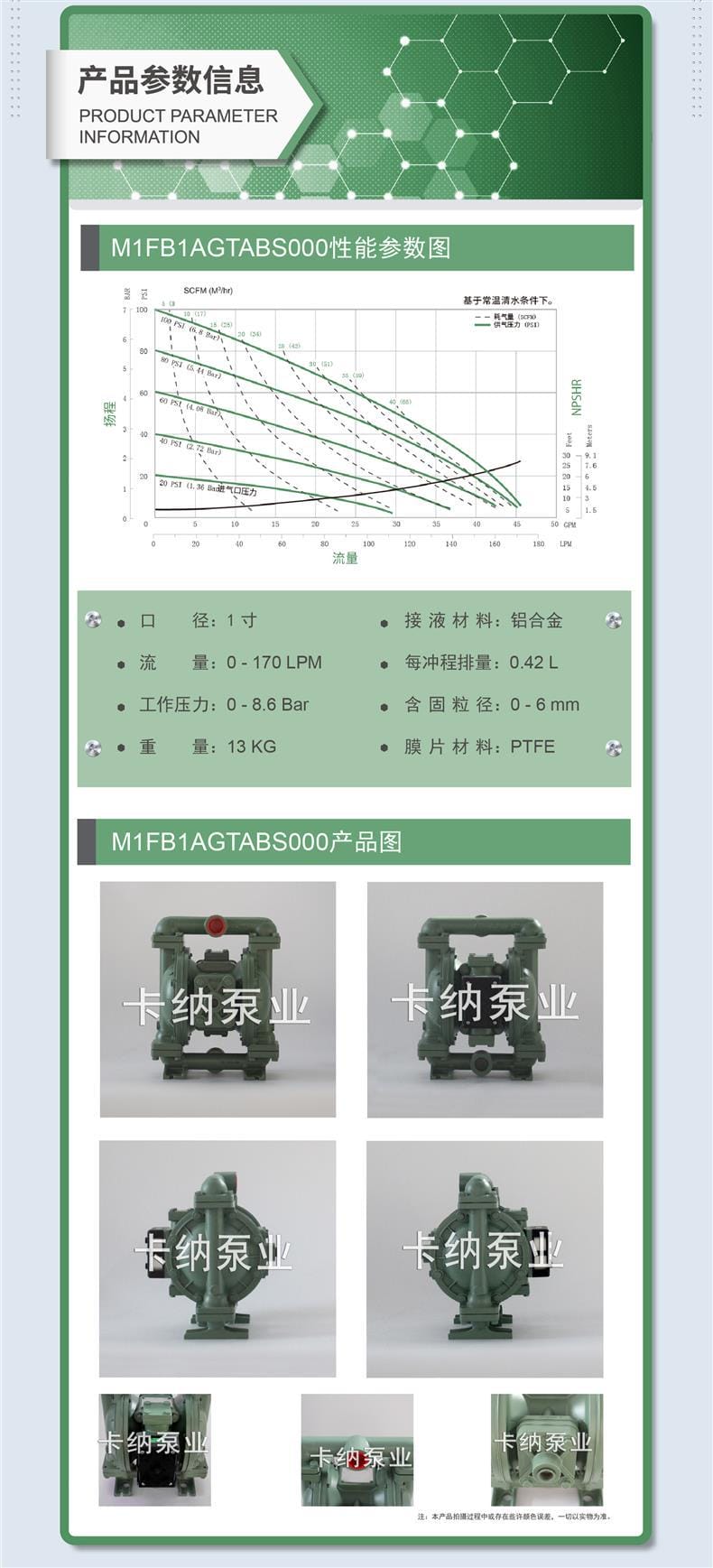

2. 技術參數
| 參數項 |
規格指標 |
| 產品型號 |
M1FB1AGTABS000 |
| 品牌歸屬 |
勝佰德 (Warren Rupp Inc. 旗下) |
| 泵體材質 |
鋁合金 |
| 膜片材料 |
PTFE |
| 進出口口徑 |
1 寸 (DN25) |
| 最大流量 |
0-170 LPM (基于常溫清水條件) |
| 每沖程排量 |
0.42 L |
| 工作壓力 |
0-8.6 Bar |
| 最大含固粒徑 |
0-6 mm |
| 產品重量 |
13 KG |
| 驅動方式 |
氣動 |
3. 應用行業
憑借其耐腐蝕、耐磨損及可輸送含固顆粒的特性，本泵廣泛應用于以下行業：
- 污水處理：適用于污水、污泥輸送，可液下或浸沒式安裝。
- 化工行業：輸送腐蝕性、磨蝕性流體及剪切敏感介質。
- 礦業與陶瓷：處理含固體顆粒的漿料。
- 一般工業：需要防爆、無電源驅動或間歇性運行的場合。
4. 安裝條件
- 氣源要求：需連接潔凈壓縮空氣源，進氣壓力需符合工作壓力要求（0-8.6 Bar），建議配置過濾減壓閥。
- 管路連接：進出口口徑為 1 寸 (DN25)，需確保管路密封良好，無泄漏；無需管路保護裝置。
- 安裝位置：支持地面安裝、液下安裝或浸沒式安裝。
- 固定要求：雖運行平穩，建議固定泵體以減少震動對管路的影響。
- 排氣處理：氣動泵排氣口需引至安全區域，避免廢氣噴濺或噪音影響。
5. 注意事項
- 性能基準：流量參數基于常溫清水條件測試，實際流量會隨介質粘度、揚程及氣壓變化。
- 維護提示：雖然支持在線檢修，但仍需定期檢查膜片及球閥狀態，以防磨損影響性能。
- 實物差異：產品拍攝過程中可能存在些許顏色誤差，一切以實物為準。
- 安全認證：使用前請確認產品具備相關安全認證，符合現場安全規范。
- 防凍措施：在低溫環境下使用時，需注意氣路防凍及介質凍結問題。
- 版本說明：升級后的金屬球閥泵設計旨在優化流量與運營成本，具體性能請以實際工況為準。
