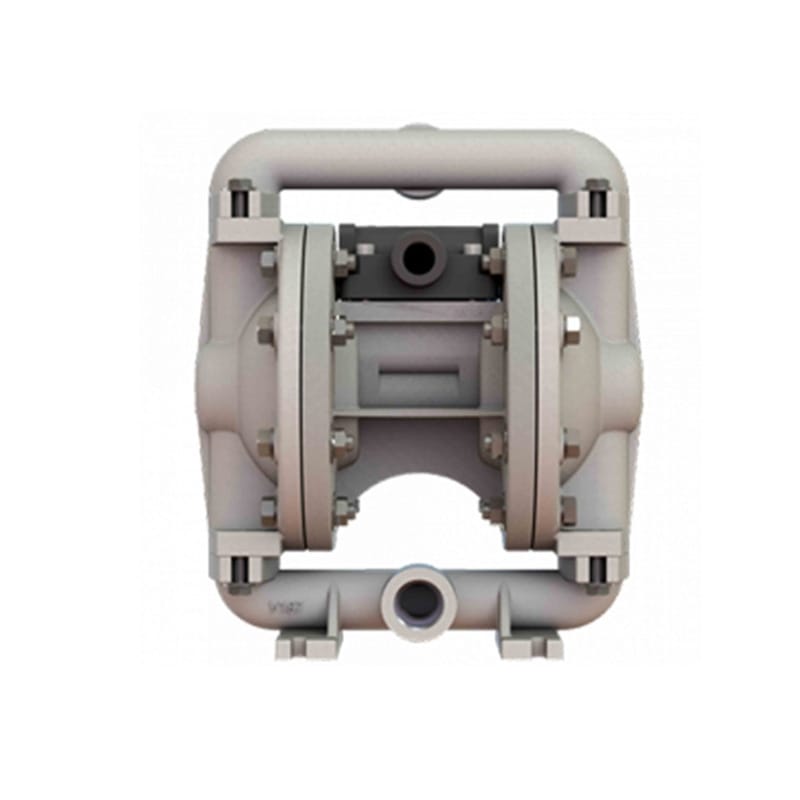

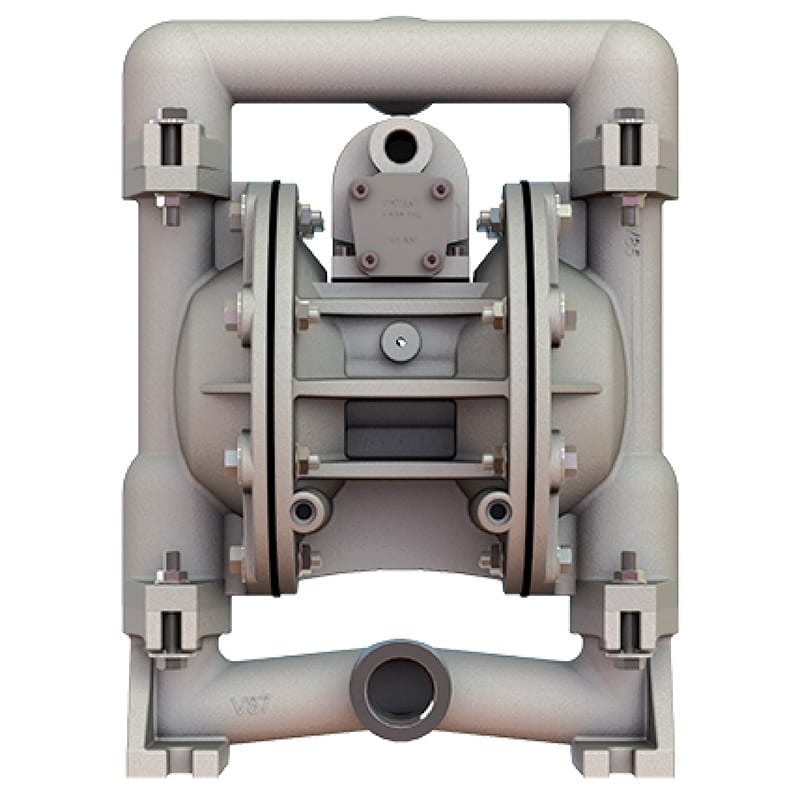

威瑪【Versa-Matic】E1AP5T559C-B 氣動隔膜泵產品指南

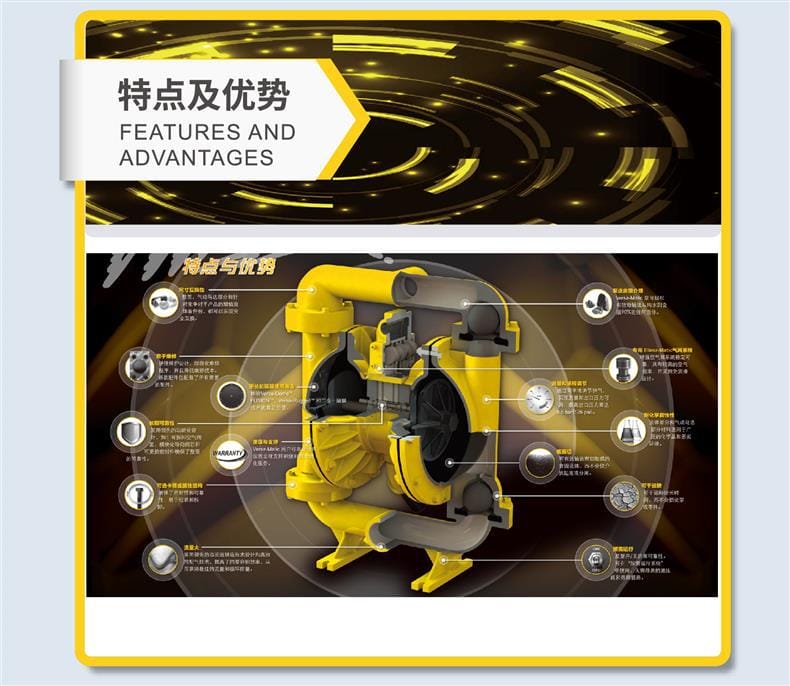

一、核心特點
- 結構堅固：采用金屬型螺栓連接設計，尺寸范圍廣（1 寸到 3 寸），耐用性強。
- 材料多樣：提供多種過流材料選擇，包括哈氏合金 C、鋁合金、鑄鐵、不銹鋼等，適應不同介質。
- 高性能閥門：無結冰、無死點氣閥設計，確保反復開/關的高可靠性。
- 靈活安裝：支持液下安裝或便攜式安裝，適用場景廣泛。
- 品牌系列：隸屬于 VERSAMATIC 全系列，主打高效能氣動泵。

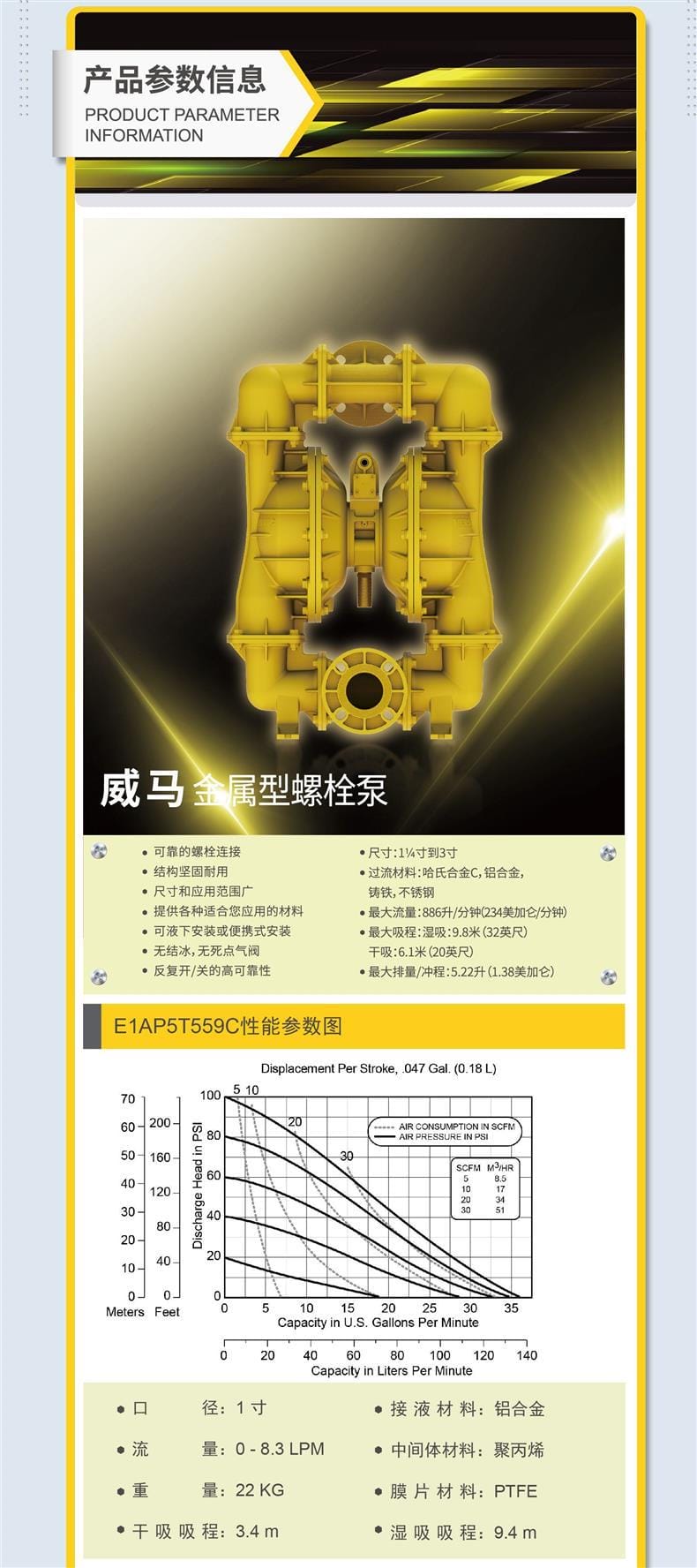

二、技術參數
型號信息
- 品牌：威瑪 (Versa-Matic)
- 型號：E1AP5T559C-B
- 口徑：1 寸 (DN25)
- 重量：22 KG
性能參數
- 接液材料：鋁合金
- 中間體材料：聚丙烯
- 膜片材料：PTFE
- 最大流量：0-8.3 LPM (特定工況)；系列最大可達 886 升/分鐘
- 干吸吸程：3.4 米
- 濕吸吸程：9.4 米
- 排量/沖程：0.18 升 (約 0.047 加侖)
- 空氣壓力范圍：30-160 PSI (參考圖表數據)
- 空氣消耗量：視壓力與容量而定 (參考 SCFM 曲線)
三、應用行業
本產品廣泛應用于全球數百種應用場景，涵蓋以下主要行業：
- 船舶與海洋工程
- 汽車制造業
- 陶瓷行業
- 紙漿和造紙
- 醫藥/個人護理
- 采礦
- 建筑及公共設施
- 涂料行業
- 石油和天然氣
- 化學流程
- 食品加工
四、安裝條件
- 安裝方式：可根據需求選擇液下安裝或便攜式安裝。
- 環境要求：適用于常規工業環境，需確保進氣源符合壓力要求 (30-160 PSI)。
- 接口規格：標準 1 寸口徑 (DN25)，適配相應管路系統。
- 材質匹配：根據輸送介質特性，確認接液材料（鋁合金）及其他內部組件（聚丙烯、PTFE）的兼容性。
五、注意事項
- 壓力控制：操作時請注意進氣壓力不得超過最大限制 (160 PSI)，以免損壞泵體或密封件。
- 吸程限制：實際使用時請遵循干吸 (3.4m) 與濕吸 (9.4m) 的最大吸程限制，避免氣蝕或抽空。
- 材料兼容性：雖然鋁合金為接液材料，但需確認輸送介質不會腐蝕鋁合金，必要時選用哈氏合金或不銹鋼版本。
- 維護保養：定期檢查氣閥狀態，利用其“無死點”特性進行頻繁啟停測試前，確保潤滑及氣源清潔。
- 安全操作：在化工、石油等危險行業應用時，請嚴格遵守相關行業的安全操作規程。
