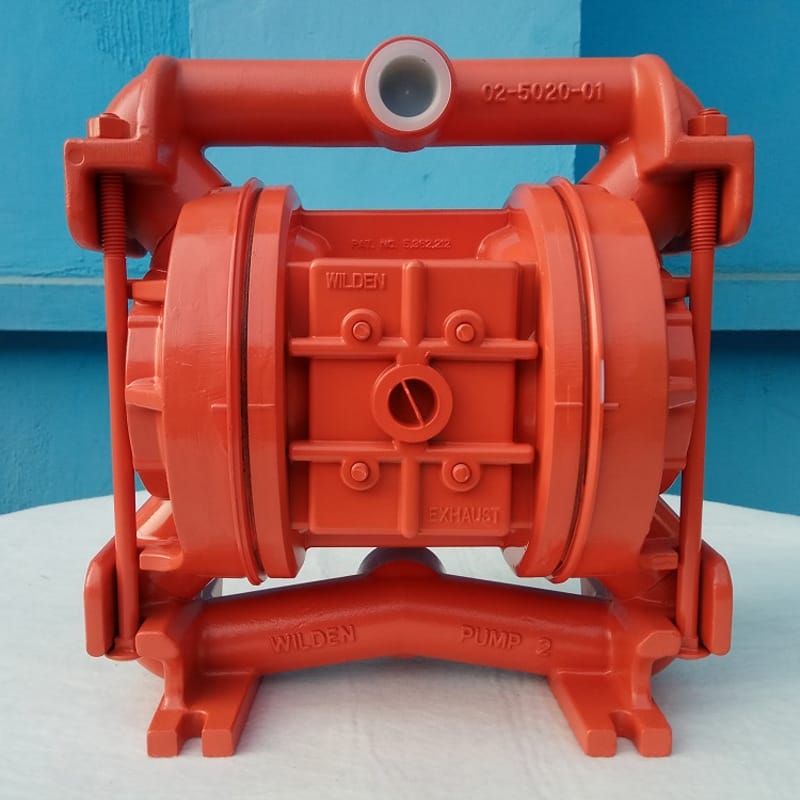

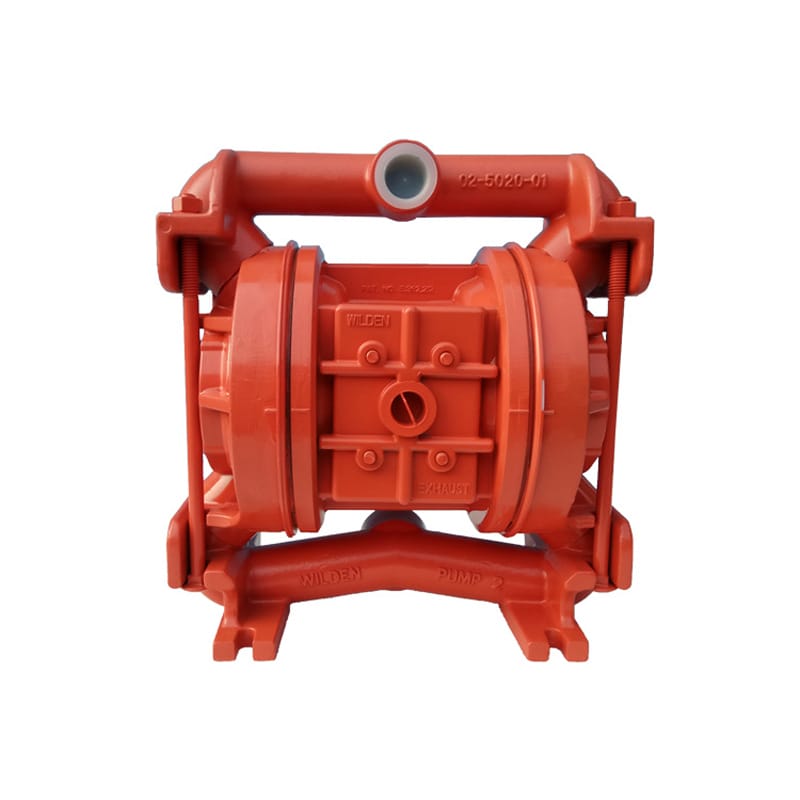

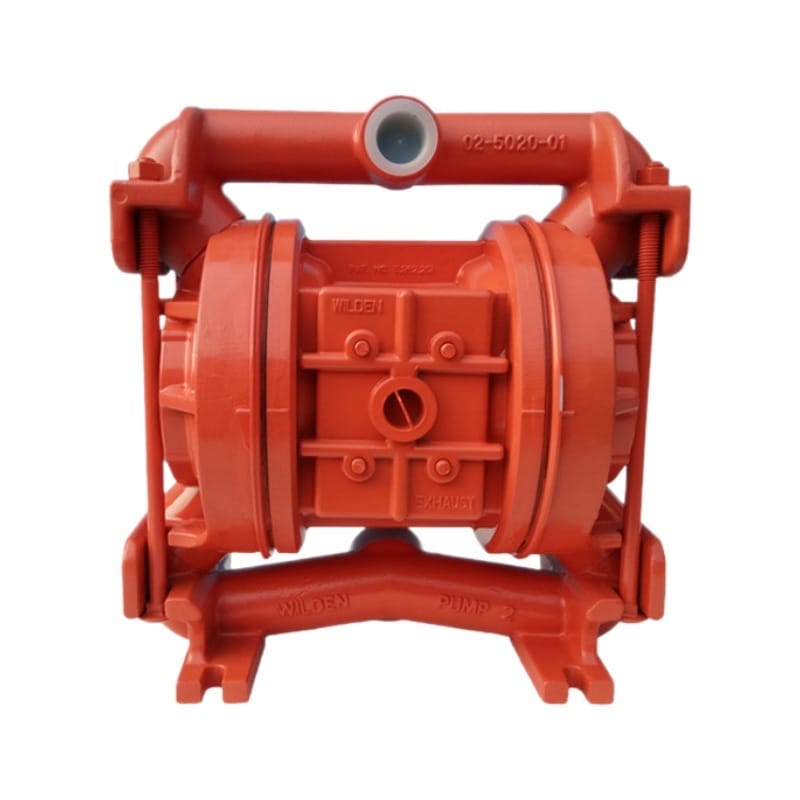

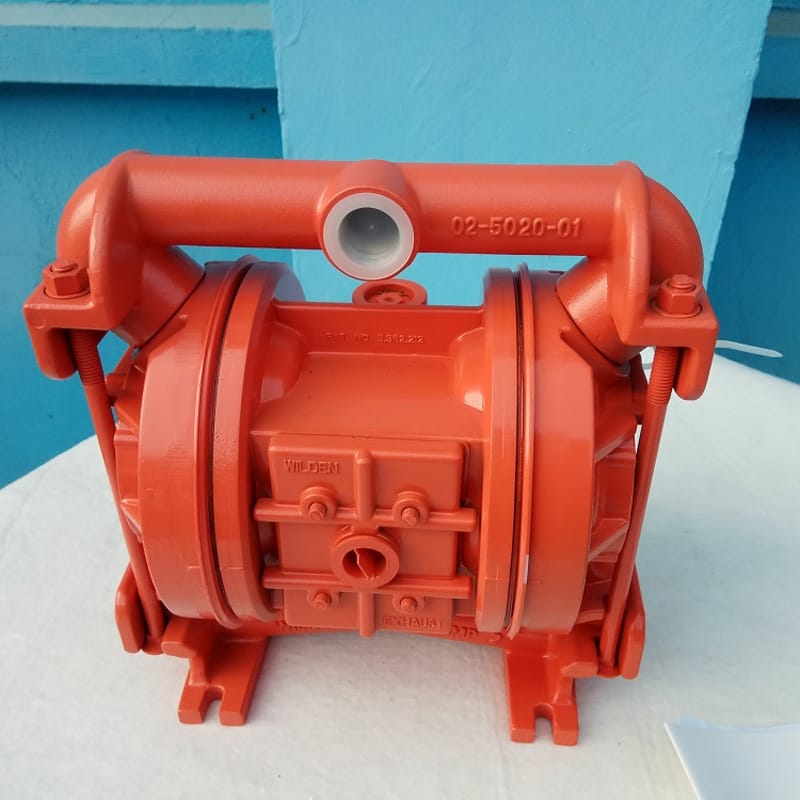

威爾頓（WILDEN）TZ2系列氣動隔膜泵
核心特點
- 本質安全：無電火花，適用于易燃易爆、防爆要求嚴苛的工況（如船舶、化工、制藥）；
- 全工況適應性強：可空運行、自吸啟動（自吸高度達7米）、無需灌泵；
- 零泄漏設計：無動密封、無機械軸封、無旋轉部件，杜絕物料污染，保障介質純凈性；
- 低剪切輸送：保護敏感介質（如乳液、懸浮液、生物制劑）結構完整性；
- 高度靈活：支持潛水作業、移動式部署、頻繁啟停；出口可隨時開關，不怕堵塞；
- 智能調節：通過調節進氣壓力（最高8.6 BAR）控制揚程，通過調節氣量精準調控流量（18–1174 LPM）；
- 免維護優勢：無軸承、無聯軸器、無復雜控制系統，維修成本低，操作簡單可靠；
- 壓力自動平衡：內置壓力均衡機制，無需外置泄壓閥。
技術參數
- 口徑規格：1/4″、1/2″、1″、1?″、2″、3″、4″；
- 最大流量：18 LPM – 1174 LPM（依型號與工況而定）；
- 自吸高度：≤ 7 米（干吸）；
- 最大進氣壓力：8.6 BAR；
- 工作溫度范圍：
- 氯丁橡膠/丁腈橡膠隔膜：–15℃ ~ +65℃；
- 氟橡膠（FKM）隔膜：–15℃ ~ +176℃；
- 三元乙丙橡膠（EPDM）隔膜：–51℃ ~ +121℃；
- WIL-FLEX橡膠隔膜：–15℃ ~ +82℃；
- 特氟龍（PTFE）復合隔膜：–10℃ ~ +121℃（適配強腐蝕流體）；
- 材質兼容性：泵體可選鋁合金、鑄鐵、不銹鋼、哈氏合金、聚丙烯（PP）、聚偏二氟乙烯（PVDF）、聚四氟乙烯（PTFE）；
- 隔膜材質選項及適用場景：
- 氯丁橡膠（Neoprene）：通用型，適用于污水處理、自來水、海水等非侵蝕性介質，柔韌耐用、經濟性強；
- 丁腈橡膠（NBR）：耐油性優異，專用于石油類介質（柴油、液壓油、煤油、含鉛汽油等）；
- 氟橡膠（FKM/Viton?）：耐高溫（≤176℃）及中等腐蝕性介質，適用于高溫溶劑、部分酸堿環境；
- 三元乙丙橡膠（EPDM）：超低溫性能突出（低至–51℃），兼?zhèn)淠拖∷?、弱腐蝕性液體能力；
- WIL-FLEX?橡膠：高性價比耐腐蝕材料，適用于氫氧化鈉、硫酸、鹽酸等強酸強堿體系，兼具優異抗磨損性與長壽命；
- 特氟龍（PTFE）隔膜：終極耐腐方案，可安全輸送高濃度硫酸、氯代烴、酮類、醋酸鹽、香精香料等極端腐蝕性或高純度介質。
應用行業
- 船舶工業：艙底排水、燃油/潤滑油轉移、壓載水處理、甲板沖洗；
- 化工與石化：強酸強堿加藥、有機溶劑輸送、反應釜進料/出料；
- 環保水處理：污水提升、污泥回流、加藥計量（PAC/PAM/次氯酸鈉等）；
- 制藥與食品：GMP級潔凈輸送（配合衛生級材質與隔膜）、糖漿、提取液、發酵液；
- 電鍍與表面處理：酸洗液、鈍化液、鉻酸鹽溶液循環；
- 采礦與冶金：尾礦漿、氰化液、腐蝕性浸出液輸送；
- 涂料與膠粘劑：高粘度樹脂、油漆、膠乳等剪切敏感介質轉移。
安裝條件
- 環境要求：通風良好，避免長期暴露于直射陽光、雨水或腐蝕性氣體環境中；若用于潛水工況，需確保整機IP67防護等級并選用全密封型排氣消音器；
- 進氣系統：須配置潔凈干燥壓縮空氣源（建議配置空氣過濾器+調壓閥+油霧器），進氣管路內徑不小于泵體進氣口直徑，長度不宜過長以防壓降過大；
- 管路連接：進出口管道應獨立支撐，禁止將應力傳遞至泵體；推薦使用柔性接頭減少振動傳導；法蘭連接須對中緊固，螺栓扭矩符合標準；
- 安裝方位：可任意角度安裝（含倒置、側臥），但建議保持泵體水平以優化隔膜運動一致性；排氣口宜朝下或加裝彎頭導流，防止冷凝水倒灌；
- 基礎要求：輕量化設計，無需混凝土基座；移動式應用時可直接置于托盤或小車上，配備萬向輪更佳；
- 電氣配套：本體無需電源，僅氣源控制需配置氣動電磁閥（如需遠程啟停）。
注意事項
- 嚴禁無潤滑運行：若使用油霧器，務必定期檢查油位并選用ISO VG32礦物油；禁用含硅油類潤滑劑（會致橡膠隔膜快速老化）；
- 隔膜更換周期：依據介質腐蝕性、顆粒含量及運行頻率動態評估，建議每6–12個月例行檢查，發現鼓包、裂紋、硬化或彈性下降立即更換；
- 排氣處理：排氣口須引至安全區域（尤其輸送有毒/易燃介質時），必要時加裝催化燃燒或吸收裝置；排氣消音器需定期清理積液與雜質；
- 介質適配驗證：首次使用前務必確認所選泵體材質與隔膜材質對目標介質的化學兼容性（參考《WILDEN化學兼容性指南》或進行小樣浸泡測試）；
- 高粘度介質操作：粘度＞10,000 cP時，建議提高進氣壓力、降低沖程頻率，并在進口加裝加熱套或保溫層；
- 凍結防護：寒冷地區停機后須排盡泵腔及管路內殘液，或注入防凍液；EPDM隔膜雖耐低溫，但結冰仍會導致隔膜破裂；
- 認證合規性：用于船舶領域需滿足IMO A.694(17)、DNV-GL、ABS等船級社認證；防爆場合須選用ATEX II 2 G D Ex ib IIB T4 Gb / IP66 或同等認證型號；

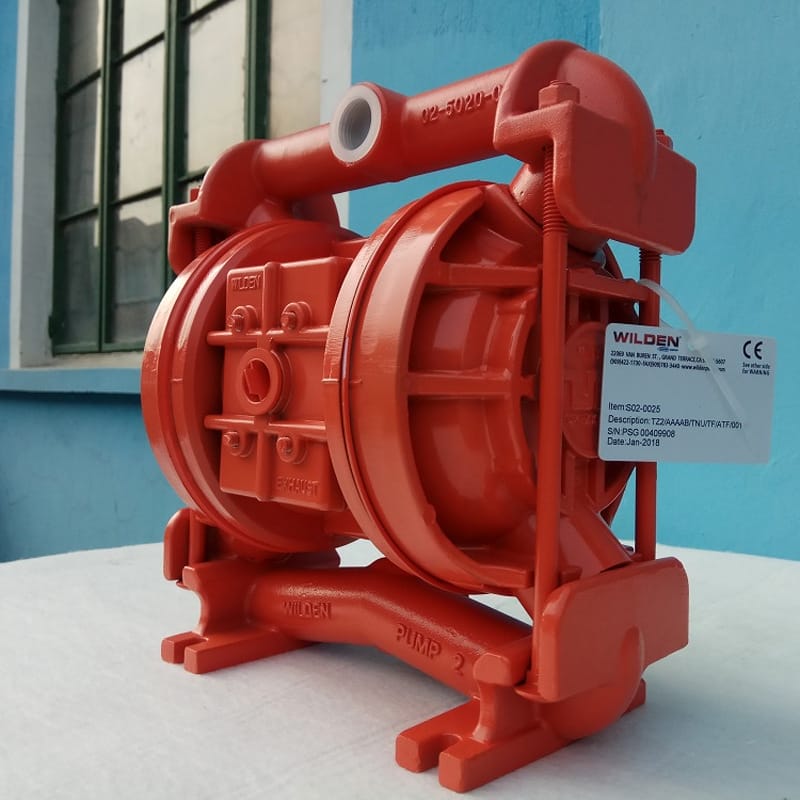

- 序列號與追溯：設備銘牌含唯一SN碼（如示例SNPSG 00409908），出廠日期（如Jan-2018）、型號編碼（如TZ2AAAAB/TNUTFATF/021）為售后與備件匹配關鍵依據，務必留存。
泵體材料包括：鋁合金、鑄鐵、不銹鋼、哈氏合金、聚丙烯、聚偏二氟乙烯、聚四氟乙烯
隔膜包括：氯丁橡膠：一種普通用途的隔膜，適用于非侵蝕性液體泵送領域、例如污水處理、自來水或海水，具有很好的柔韌性，經濟且耐用。
丁睛橡膠：用于輸送石油及油類液體，如含鉛汽油，柴油，液壓油，煤油機油等等。
氟化橡膠：高溫流體泵送，耐溫高176度，也可輸送一些侵蝕性的液體
三元橡膠：低溫泵送，低零下51度，也可選作泵送稀酸或低腐蝕生的液體
WIL-FLEX橡膠：適用于酸性或堿性腐蝕性，如氫氧化納，硫酸或鹽酸等等，在性價方面與氯丁橡膠相當，此材料具有好的抗磨損性與耐用性
特氟龍隔膜：泵送高腐蝕性流體如硫酸、香業香料、氯代烴類，酮及醋酸鹽
口徑: 1/4” 1/2” 1” 11/2” 2” 3” 4”
流量：18LPM-1174LPM
自吸高度：7米
進氣壓力：8.6BAR
氣動隔膜泵的通用優點
無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M
可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質
無動密封，不污染物料，低剪切力，不易破壞物料結構
可潛水，可移動，搬運方便，可作移動式泵使用
無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低
可通過改變氣量而改變輸送速度
可通過改變壓力而改變輸送高度
可輸送高稠，高粘度的液體介質
可隨時開關出口，不怕堵塞
壓力自動平衡（無須泄壓閥）
