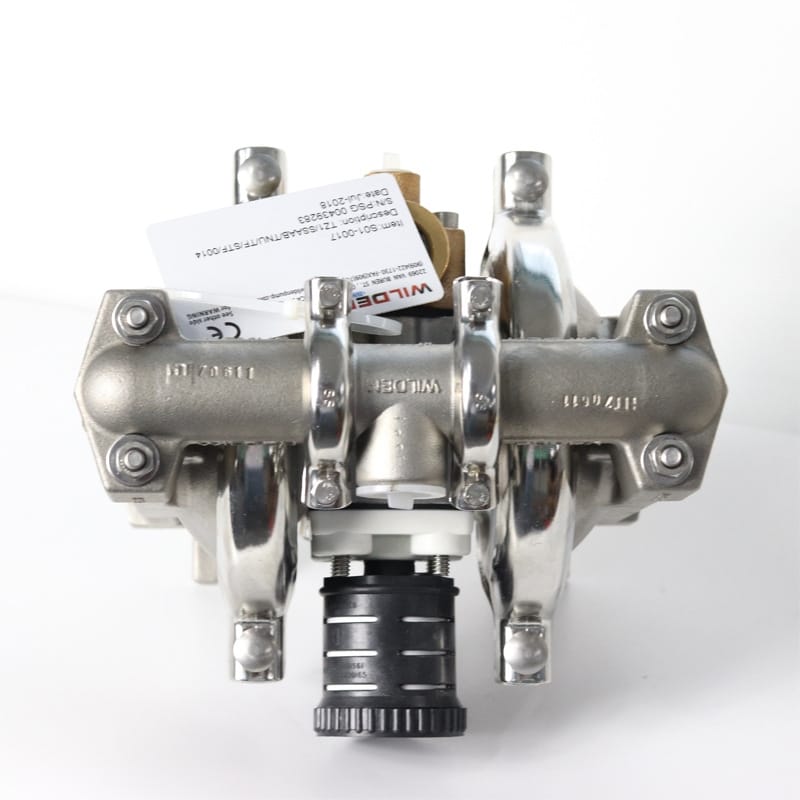

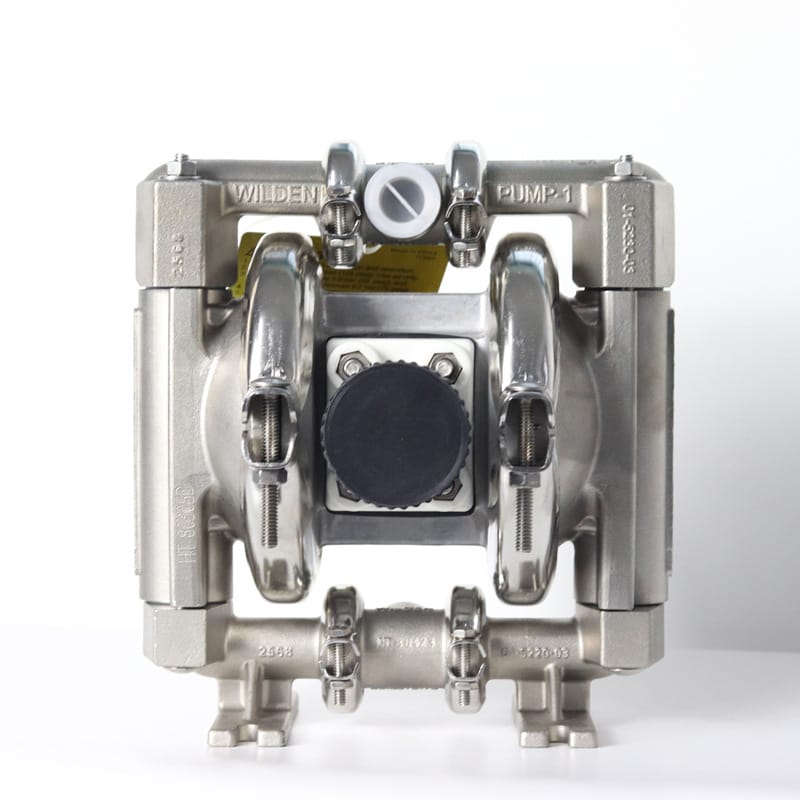

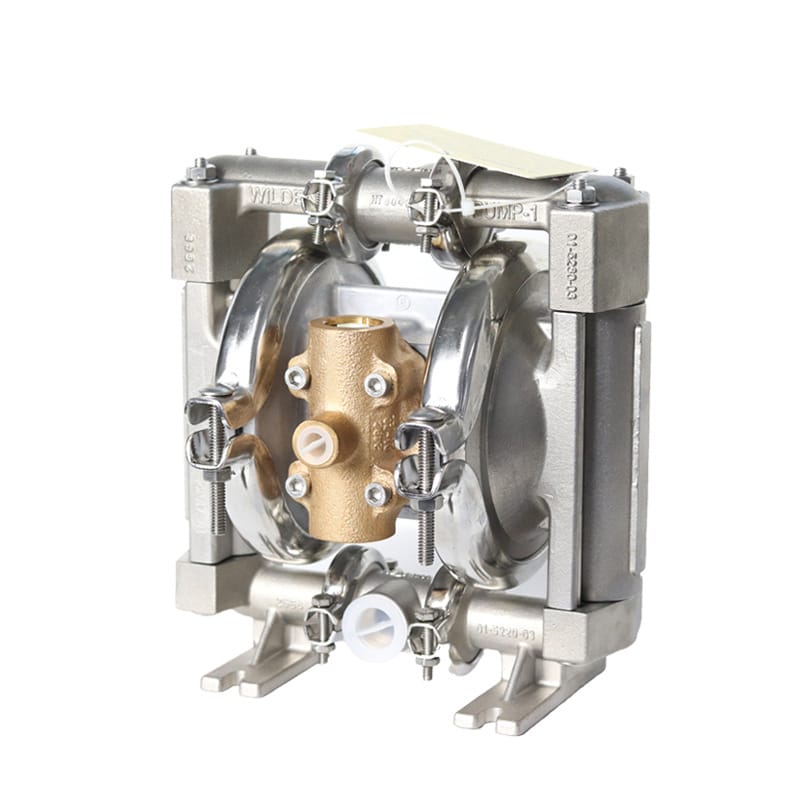

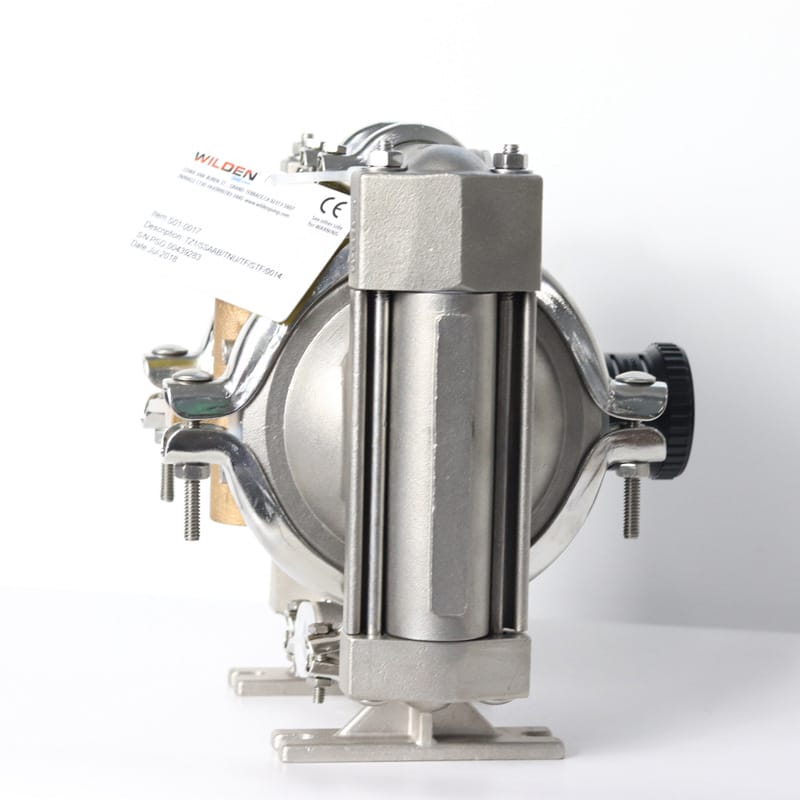

威爾頓 WILDEN TZ1系列氣動隔膜泵（不銹鋼船舶污水處理耐酸堿排污泵）
核心特點
- 本質安全：無電火花設計，適用于易燃易爆、潮濕、腐蝕性等危險工況；
- 強自吸能力：自吸高度達7米（優于通用型6米），可干運行、空轉不損泵；
- 介質適應廣：通過靈活選配泵體與隔膜材質，可安全輸送強酸（如硫酸、鹽酸）、強堿（如氫氧化鈉）、有機溶劑（酮類、氯代烴、醋酸鹽）、高粘度/含固懸浮液及海水/污水等復雜介質；
- 結構可靠免維護：無旋轉部件、無機械軸封、無動密封、無軸承、無聯軸器，低剪切力，不破壞物料結構，維修成本極低；
- 操作靈活智能：氣量/氣壓可調——實時調節流量與揚程；出口可隨時啟停、不怕堵塞；壓力自動平衡，無需泄壓閥；
- 部署便捷：支持潛水、移動式作業，輕便易搬運，安裝無需復雜控制系統，啟動簡單。
技術參數
- 口徑規格：1/4″、1/2″、1″、1?″、2″、3″、4″（DN8–DN100）；
- 最大流量：18 LPM – 1174 LPM（依口徑與工況而定）；
- 最大自吸高度：7 米；
- 最大進氣壓力：8.6 bar（125 psi）；
- 泵體可選材料：鋁合金、鑄鐵、316不銹鋼、哈氏合金（C-276）、聚丙烯（PP）、聚偏二氟乙烯（PVDF）、聚四氟乙烯（PTFE）；
- 隔膜可選材質及適用場景：
- 氯丁橡膠（Neoprene）：通用型，適用于污水處理、自來水、海水等非侵蝕性介質，柔韌經濟、耐用；
- 丁腈橡膠（NBR）：耐油性強，適用于汽油、柴油、液壓油、煤油、機油等石油類介質；
- 氟橡膠（Viton?）：耐高溫（≤176℃）及中強腐蝕性介質；
- 三元乙丙橡膠（EPDM）：低溫性能優異（可達?51℃），適用于稀酸及弱腐蝕性介質；
- WIL-FLEX?橡膠：專為酸堿腐蝕環境優化，性價比媲美氯丁膠，兼具優異抗磨損性與長壽命；
- 特氟龍（PTFE）包覆隔膜：最高耐腐蝕等級，適用于濃硫酸、香精香料、氯代烴、酮類、醋酸鹽等極端腐蝕性流體。
應用行業
- 船舶工業（生活污水、灰水黑水、壓載水、艙底油水分離系統）；
- 環保工程（市政/工業污水處理、污泥輸送、加藥計量）；
- 化工制藥（強酸強堿投加、有機溶劑轉移、GMP潔凈輸送）；
- 食品飲料（糖漿、果醬、乳制品等高粘、剪切敏感介質）；
- 電鍍涂裝（酸洗液、磷化液、廢液回收）；
- 礦山冶金（尾礦漿、腐蝕性浸出液）。
安裝條件
- 氣源要求：清潔干燥壓縮空氣（建議配置空氣過濾器+油霧器，避免雜質與冷凝水損傷氣閥）；
- 環境適配：可室內/室外、水下（IP68級防護型號）、防爆區（可選配ATEX認證配置）安裝；
- 管路布置：進口需設Y型過濾器（目數≥20），出口建議保留最小背壓（≥0.2 bar）以保障隔膜回彈穩定性；
- 基礎支撐：小型號可直接固定于平臺或小車，大口徑（≥2″）建議加裝減震底座并確保進出口管道無應力懸垂；
- 安裝朝向：推薦水平安裝（隔膜軸線水平），特殊工況可立式安裝（需確認隔膜重力輔助復位能力）；
- 排氣處理：排氣口應引至通風安全區域，避免油霧/介質蒸汽積聚。
注意事項
- 嚴禁在未確認隔膜與泵體材質兼容的前提下輸送強氧化性介質（如濃硝酸、次氯酸鈉）或高溫強堿（＞80℃的50% NaOH），須提前咨詢威爾頓技術部門進行材質復核；
- 氟橡膠（Viton?）隔膜不可用于酮類、酯類、低分子量胺類溶劑；PTFE隔膜雖耐腐，但低溫下脆性增大，?10℃以下需預熱或選用復合結構；
- 長期停用前，務必排空泵腔并用清水或惰性溶劑清洗，防止結晶或固化堵塞流道；
- 每500小時運行或每3個月（先到為準）檢查氣閥組件、導向桿潤滑狀態及隔膜有無鼓包、裂紋、永久變形；
- 不得擅自改裝氣路限壓裝置或提高進氣壓力超過8.6 bar，否則將導致隔膜加速疲勞失效及氣閥損壞；
- 潛水使用時，必須選用IP68全密封型，并確保排氣管路高于水面形成氣封，防止水倒灌進入氣閥室。
泵體材料包括：鋁合金、鑄鐵、不銹鋼、哈氏合金、聚丙烯、聚偏二氟乙烯、聚四氟乙烯
隔膜包括：氯丁橡膠：一種普通用途的隔膜，適用于非侵蝕性液體泵送領域、例如污水處理、自來水或海水，具有很好的柔韌性，經濟且耐用。
丁睛橡膠：用于輸送石油及油類液體，如含鉛汽油，柴油，液壓油，煤油機油等等。
氟化橡膠：高溫流體泵送，耐溫高176度，也可輸送一些侵蝕性的液體
三元橡膠：低溫泵送，低零下51度，也可選作泵送稀酸或低腐蝕生的液體
WIL-FLEX橡膠：適用于酸性或堿性腐蝕性，如氫氧化納，硫酸或鹽酸等等，在性價方面與氯丁橡膠相當，此材料具有好的抗磨損性與耐用性
特氟龍隔膜：泵送高腐蝕性流體如硫酸、香業香料、氯代烴類，酮及醋酸鹽
口徑: 1/4” 1/2” 1” 11/2” 2” 3” 4”
流量：18LPM-1174LPM
自吸高度：7米
進氣壓力：8.6BAR
氣動隔膜泵的通用優點
無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M
可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質
無動密封，不污染物料，低剪切力，不易破壞物料結構
可潛水，可移動，搬運方便，可作移動式泵使用
無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低
可通過改變氣量而改變輸送速度
可通過改變壓力而改變輸送高度
可輸送高稠，高粘度的液體介質
可隨時開關出口，不怕堵塞
壓力自動平衡（無須泄壓閥）
