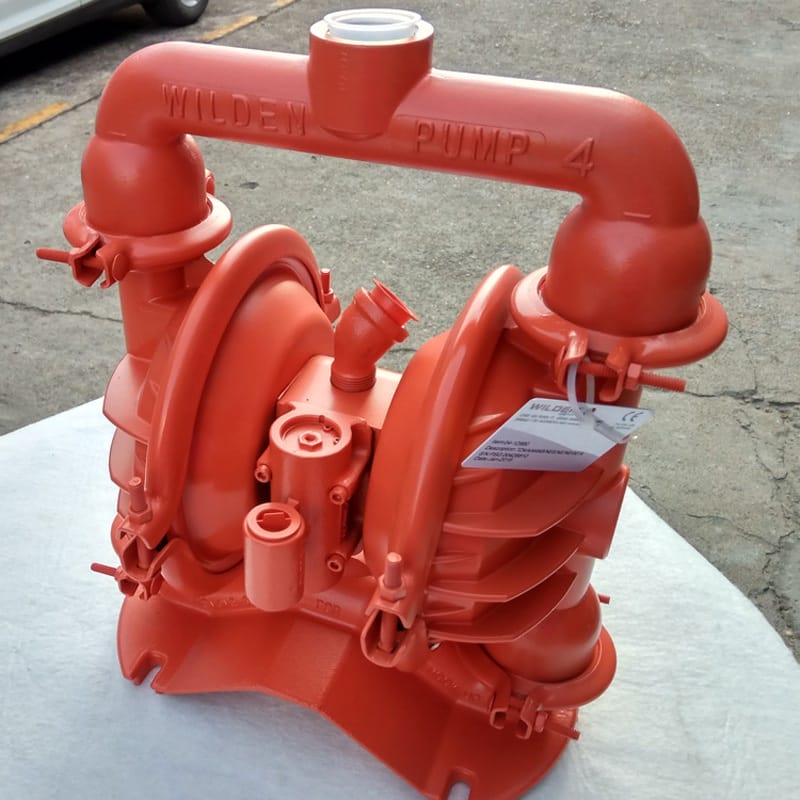

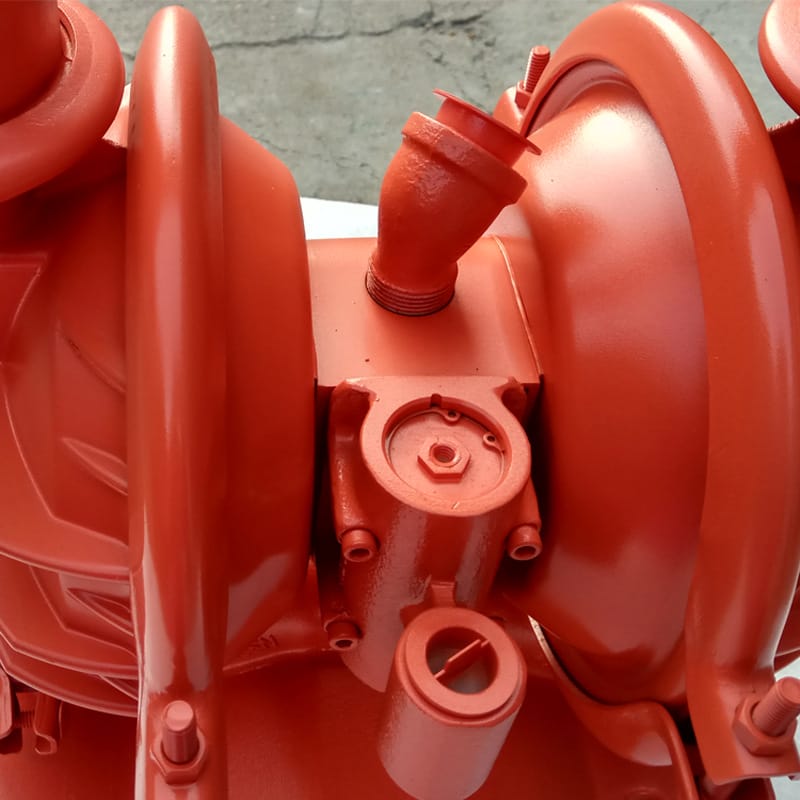

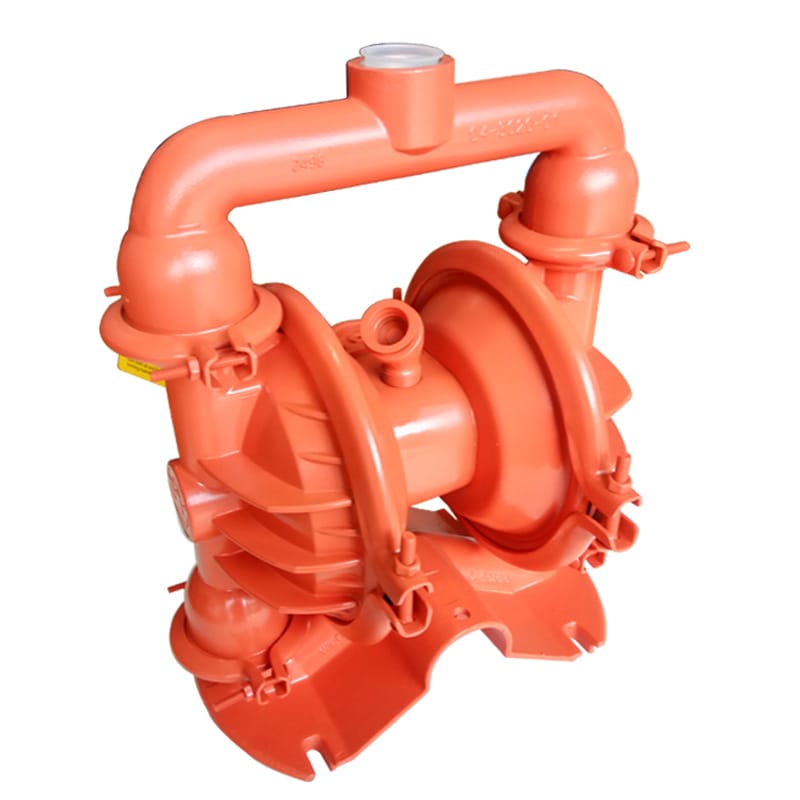

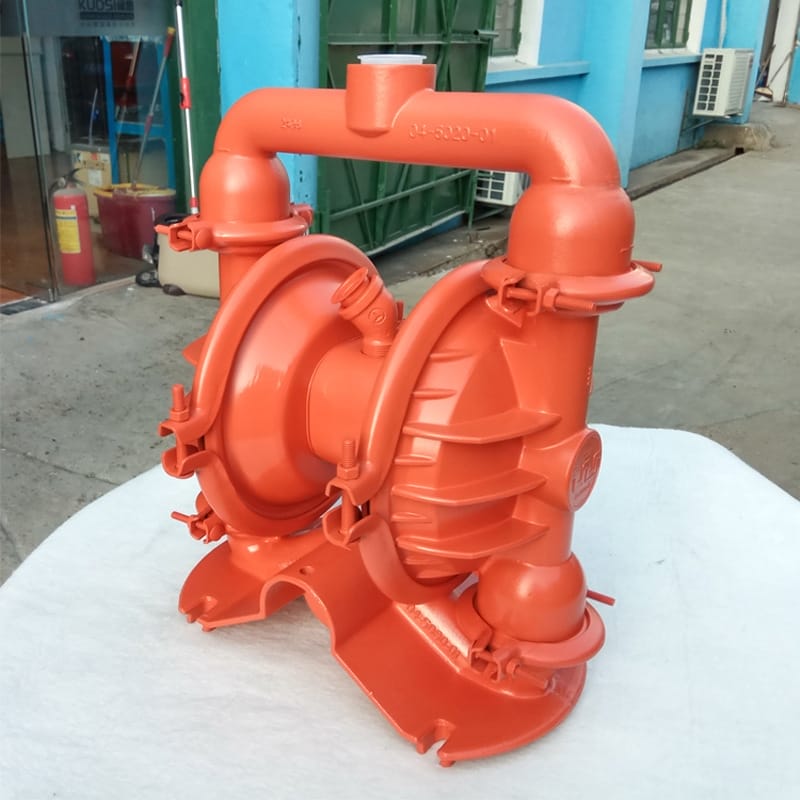

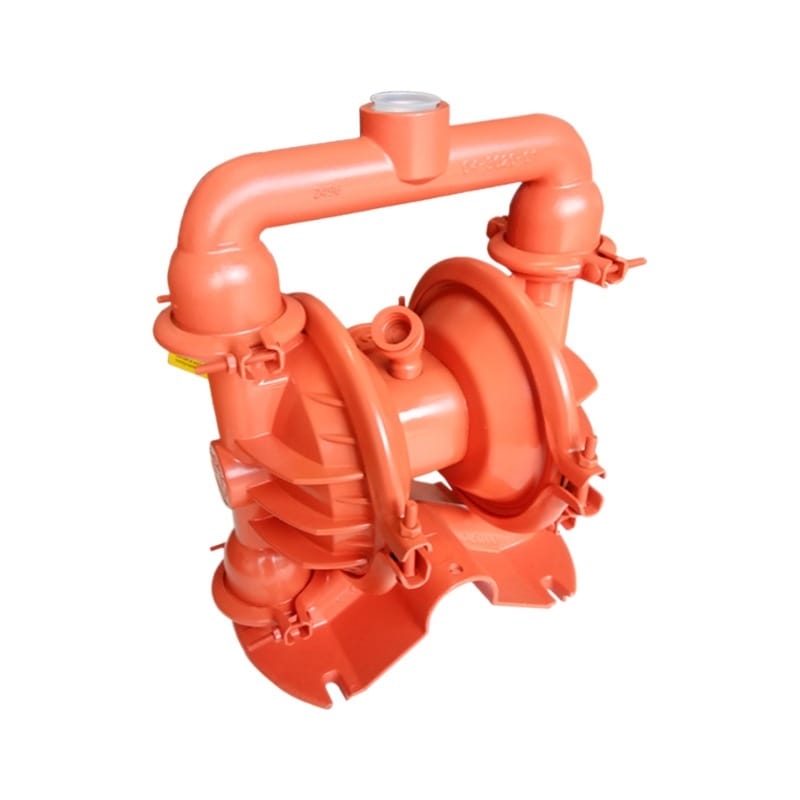

威爾頓（WILDEN）TZ4系列氣動隔膜泵（1.5寸鋁合金船舶化工排污/輸送泵）
核心特點
- 本質安全：無電火花設計，適用于易燃易爆、防爆等級要求高的工況；
- 卓越自吸能力：自吸高度達7米（優于通用型6米），可干運行、空轉不損泵；
- 介質適應性極強：通過靈活選配泵體與隔膜材質，可安全輸送強酸、強堿、強有機溶劑、高粘度、含顆粒、剪切敏感等復雜介質；
- 結構可靠免維護：無動密封、無旋轉部件、無機械軸封、無聯軸器，故障率低，維修成本顯著降低；
- 操作智能便捷：無需復雜控制系統，啟停簡單；流量與揚程可通過調節進氣壓力（0–8.6 BAR）和氣量無級調控；
- 多功能部署：支持潛水作業、移動式安裝、頻繁啟停、出口瞬時關閉（防堵設計）、壓力自動平衡（內置穩壓機制，無需外置泄壓閥）；
- 低剪切輸送：保護懸浮物、乳液、生物制劑等物料結構完整性。
技術參數
- 口徑規格：1/4″、1/2″、1″、1?″（即1.5寸）、2″、3″、4″；
- 流量范圍：18 LPM – 1174 LPM（依口徑與工況而定）；
- 最大自吸高度：7 米；
- 最大進氣壓力：8.6 BAR；
- 工作溫度范圍：
- 氯丁橡膠/丁腈橡膠：–20℃ 至 +65℃；
- 氟橡膠（FKM）：–15℃ 至 +176℃；
- 三元乙丙橡膠（EPDM）：–51℃ 至 +121℃；
- WIL-FLEX橡膠：–20℃ 至 +93℃；
- 特氟龍（PTFE）復合隔膜：–18℃ 至 +121℃（耐腐蝕極限工況）；
- 泵體可選材質：鋁合金（標配）、鑄鐵、不銹鋼（304/316）、哈氏合金（C-276）、聚丙烯（PP）、聚偏二氟乙烯（PVDF）、聚四氟乙烯（PTFE）；
- 隔膜可選材質及適用場景：
- 氯丁橡膠（CR）：通用型，適用于污水處理、自來水、海水等非侵蝕性介質，柔韌經濟、耐用性強；
- 丁腈橡膠（NBR）：專用于石油類介質（柴油、液壓油、煤油、含鉛汽油、機油等）；
- 氟橡膠（FKM）：耐高溫（≤176℃）及中等腐蝕性流體；
- 三元乙丙橡膠（EPDM）：超低溫（低至–51℃）及稀酸、弱腐蝕性介質；
- WIL-FLEX橡膠：高性價比耐酸堿材料，適用于NaOH、H?SO?、HCl等，兼具優異耐磨性與壽命；
- 特氟龍（PTFE）復合隔膜：應對極端腐蝕性介質，如濃硫酸、香精香料、氯代烴、酮類、醋酸鹽等。
應用行業
- 船舶工業（艙底排污、壓載水處理、甲板沖洗）；
- 化工生產（強酸堿加藥、反應釜轉移、溶劑回收）；
- 環保工程（市政/工業污水處理、污泥輸送、加藥計量）；
- 食品與制藥（CIP清洗液輸送、糖漿/乳液/生物制劑轉移）；
- 涂料與油墨（高粘度色漿、樹脂、溶劑型介質）；
- 采礦與冶金（酸浸液、尾礦漿、腐蝕性浸出液）；
- 農業與水處理（農藥配比、消毒劑投加、灌溉系統補給）。
安裝條件
- 環境要求：通風良好，避免長期暴曬或積水浸泡（潛水型除外）；壓縮空氣需經三級過濾（除水、除油、除塵），推薦配置冷干機與精密過濾器；
- 進氣系統：供氣管路內徑 ≥ 泵進氣口直徑，長度宜短，避免彎頭過多；進氣壓力穩定在0.2–8.6 BAR范圍內，建議配置調壓閥與壓力表；
- 管路連接：進出口管道應獨立支撐，禁止將應力傳遞至泵體；建議安裝柔性接頭以減振；
- 安裝方式：可立式、臥式、壁掛、車載、潛水（需選用IP68防護等級型號及專用潛水套件）；
- 基礎要求：地面平整堅固，移動式應用需配備帶剎車萬向輪或撬裝底座；
- 電氣配套：本體無需供電，但若配氣控/電控系統（如雙控閥、行程開關、PLC聯鎖），需符合現場防爆等級（如Ex d IIB T4）。
注意事項
- 嚴禁無潤滑運行：壓縮空氣須經充分過濾干燥，否則將加速氣閥與氣室磨損；
- 隔膜選型必須匹配介質：誤用材質（如用NBR輸送強酸）將導致隔膜快速溶脹、破裂甚至泵體腐蝕；
- 定期檢查與維護：每500小時檢查隔膜、球閥、球座狀態；每2000小時更換氣閥組件；發現流量下降、異響或漏氣須立即停機排查；
- 啟動前確認：進出口閥門全開，排氣閥開啟排盡空氣，首次運行前建議低速點動測試；
- 禁用場景：不可輸送含結晶性固體（如未溶解的鹽類晶體）、長纖維纏繞物或硬質尖銳顆粒（＞泵通徑1/3）；
- 儲存要求：長期停用應排凈腔內介質，隔膜置于微張狀態并存放于陰涼干燥處，避免陽光直射與臭氧環境；
- 合規認證：船舶應用需滿足IMO MEPC.107(49)、ABS、DNV GL等船級社認證；防爆區域須選用對應ATEX/IECEx認證型號。
泵體材料包括：鋁合金、鑄鐵、不銹鋼、哈氏合金、聚丙烯、聚偏二氟乙烯、聚四氟乙烯
隔膜包括：氯丁橡膠：一種普通用途的隔膜，適用于非侵蝕性液體泵送領域、例如污水處理、自來水或海水，具有很好的柔韌性，經濟且耐用。
丁睛橡膠：用于輸送石油及油類液體，如含鉛汽油，柴油，液壓油，煤油機油等等。
氟化橡膠：高溫流體泵送，耐溫高176度，也可輸送一些侵蝕性的液體
三元橡膠：低溫泵送，低零下51度，也可選作泵送稀酸或低腐蝕生的液體
WIL-FLEX橡膠：適用于酸性或堿性腐蝕性，如氫氧化納，硫酸或鹽酸等等，在性價方面與氯丁橡膠相當，此材料具有好的抗磨損性與耐用性
特氟龍隔膜：泵送高腐蝕性流體如硫酸、香業香料、氯代烴類，酮及醋酸鹽
口徑: 1/4” 1/2” 1” 11/2” 2” 3” 4”
流量：18LPM-1174LPM
自吸高度：7米
進氣壓力：8.6BAR
氣動隔膜泵的通用優點
無電火花，可以空運行，可自吸啟動工作，無需復雜的控制，操作簡單，自吸高度可達6M
可通過選用泵體的外殼及隔膜的材質來輸送不同特性的強酸、強堿、強有機溶劑液體介質
無動密封，不污染物料，低剪切力，不易破壞物料結構
可潛水，可移動，搬運方便，可作移動式泵使用
無旋轉性零件（或軸承），無機械軸封，無連接器，維修費用低
可通過改變氣量而改變輸送速度
可通過改變壓力而改變輸送高度
可輸送高稠，高粘度的液體介質
可隨時開關出口，不怕堵塞
壓力自動平衡（無須泄壓閥）
