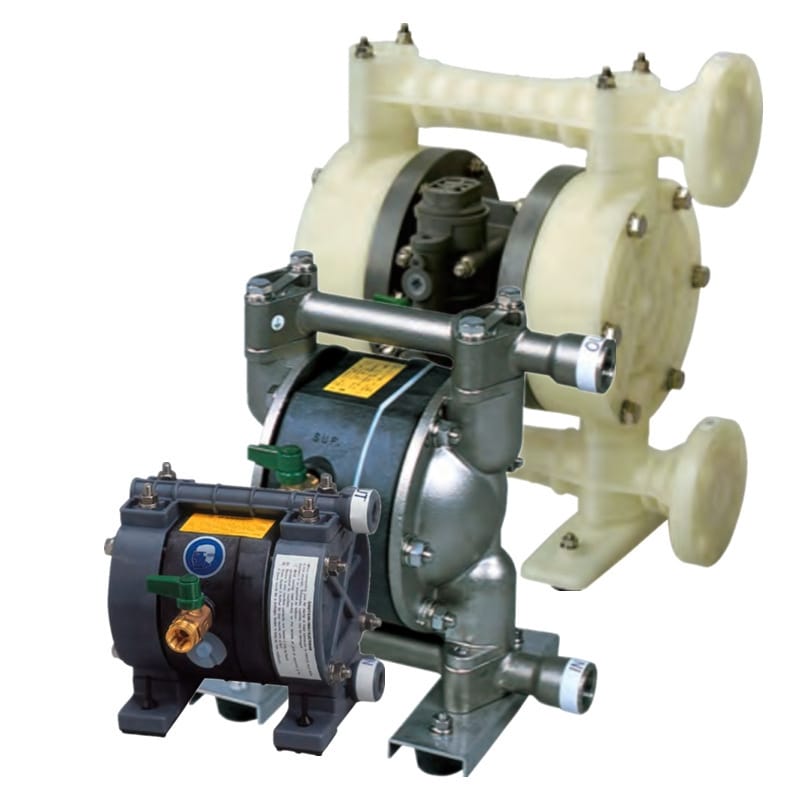

雅瑪達(YAMADA) 高性能氣動雙隔膜泵系列指南

核心特點

高性能氣動驅動：采用純氣動雙隔膜設計，無需電源，安全可靠，適用于易燃易爆環境。

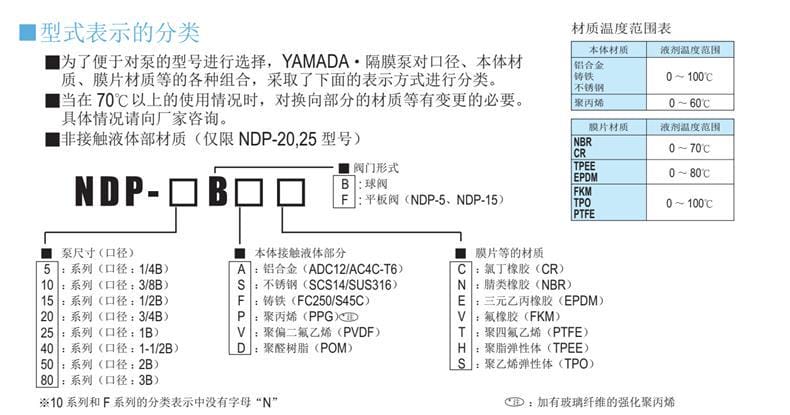

模塊化型號分類：通過口徑、本體材質、膜片材質等多種組合，形成系統化型號表示（如NDP-5FPT、NDP-10BAC等），便于精準選型。
多樣化閥門形式：提供球閥（B系列，適用廣泛）與平板閥（F系列，適用NDP-5、15等小口徑）兩種止回閥形式，滿足不同流體需求。
豐富的材質兼容性：泵體涵蓋金屬（鋁合金、鑄鐵、不銹鋼）與塑料（聚丙烯PPG、聚偏二氟乙烯PVDF、聚醛樹脂POM）；隔膜涵蓋橡膠（NBR、CR、EPDM、FKM）與特種塑料（PTFE、TPEE），適應各類腐蝕性及常規流體。
自吸能力強：各系列最大自吸揚程高度均可達1米，啟泵便捷。

技術參數

溫度范圍表

部件及材質	液劑溫度范圍
本體材質：鋁合金/鑄鐵/不銹鋼	0~100℃
本體材質：聚丙烯(PPG)	0~60℃
膜片材質：NBR/CR	0~70℃
膜片材質：TPEE/EPDM	0~80℃
膜片材質：FKM/PTFE	0~100℃

各系列核心規格

系列型號	最大吐出量	口徑	吐出量/工作周期	固體顆粒最大尺寸	供氣壓力	最高吐出壓力	凈重范圍

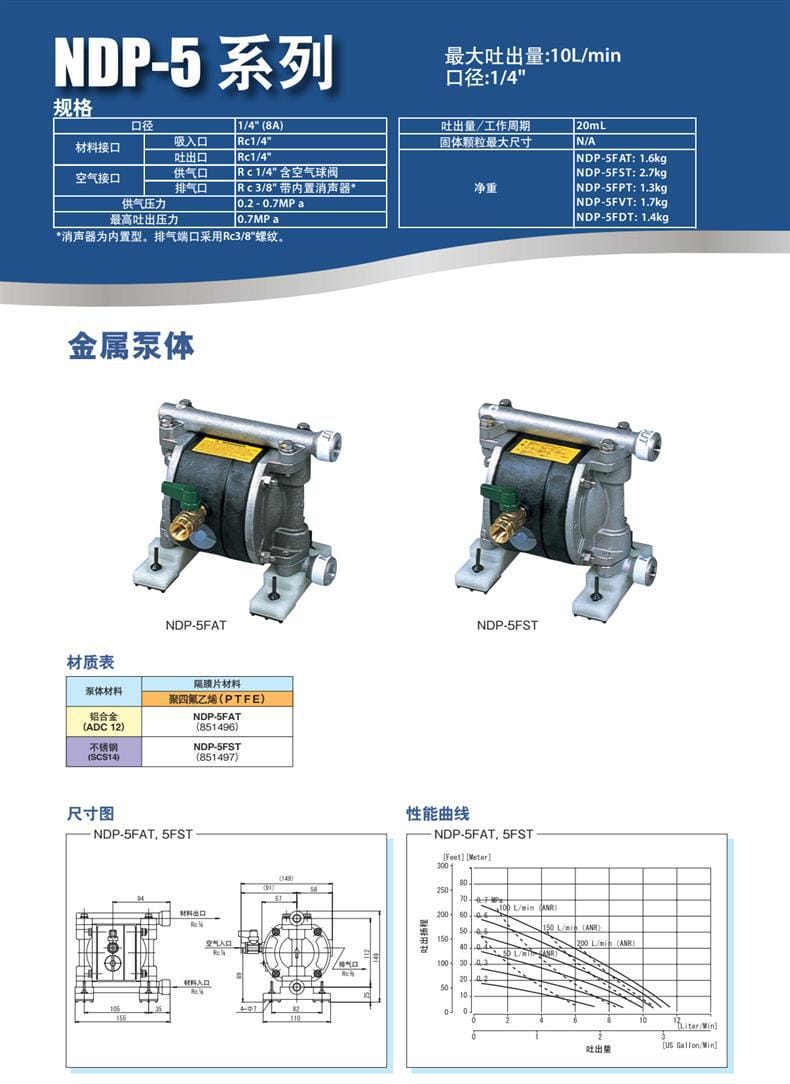

NDP-5系列	10L/min	1/4"(8A)	20mL	N/A	0.2-0.7MPa	0.7MPa	1.3~2.7kg

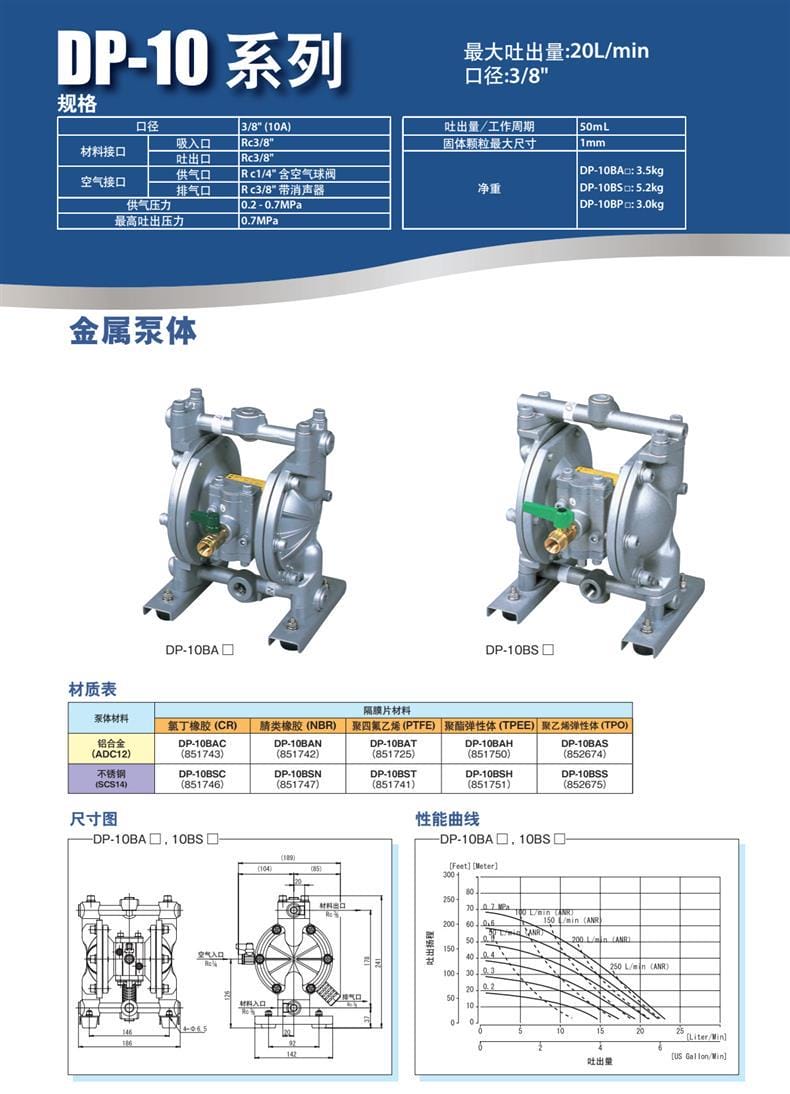

NDP-10系列	20L/min	3/8"(10A)	50mL	1mm	0.2-0.7MPa	0.7MPa	3.0~5.2kg

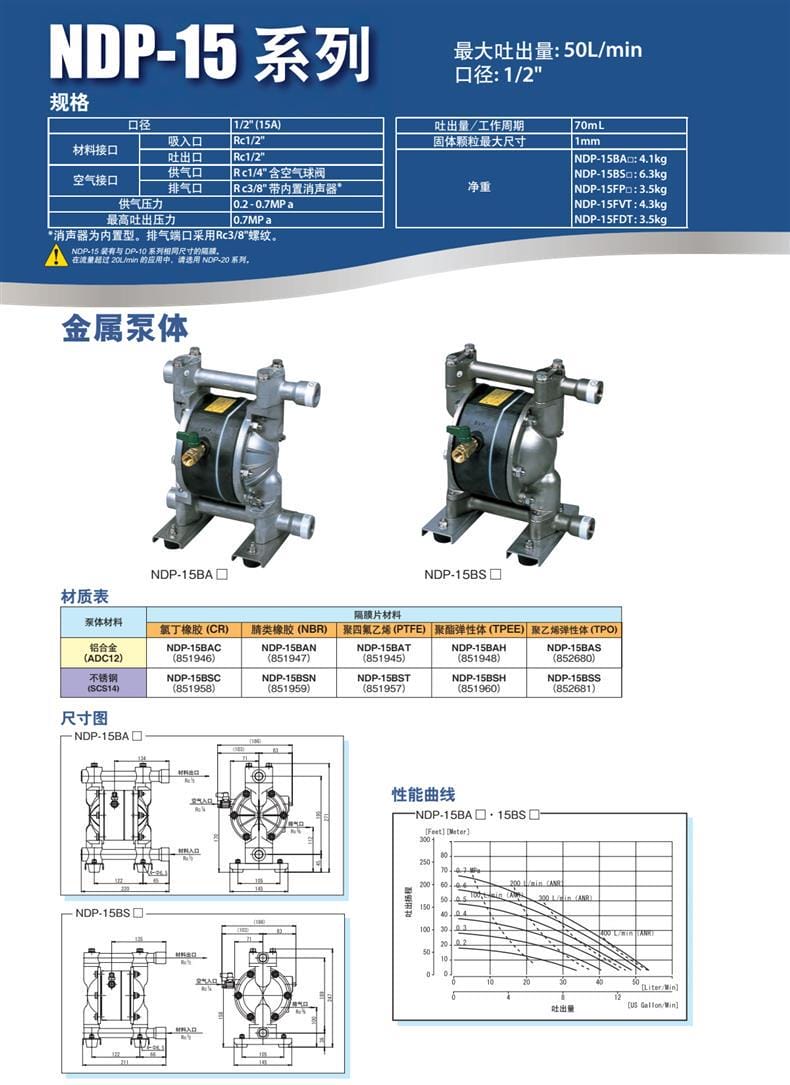

NDP-15系列	50L/min	1/2"(15A)	70mL	1mm	0.2-0.7MPa	0.7MPa	3.5~6.3kg

接口規格（通用）

供氣口：Rc1/4"（含空氣球閥）
排氣口：Rc3/8"（帶內置消聲器）

應用行業

化工與涂料行業：輸送各類酸堿腐蝕性液體、溶劑、油漆及樹脂（依托PTFE、PVDF及各類特種橡膠材質）。
水處理與環保行業：污泥輸送、絮凝劑添加、廢水處理（支持含1mm以下固體顆粒的流體）。
電子與半導體行業：純水輸送、化學藥液精密轉移（依托聚丙烯、PVDF等潔凈塑料材質）。
食品與制藥行業：符合衛生標準的流體輸送（依托EPDM、PTFE及不銹鋼材質）。
通用制造業：潤滑油、切削液、粘合劑等非腐蝕性工業液體的輸送。

安裝條件

氣源要求：需提供穩定且干燥的壓縮空氣，供氣壓力必須控制在0.2~0.7MPa范圍內。
管道連接：吸入口與吐出口采用Rc螺紋標準連接（具體口徑隨系列變化，如NDP-5為Rc1/4"，NDP-10為Rc3/8"，NDP-15為Rc1/2"），安裝時需確保螺紋密封無泄漏。
排氣要求：排氣口標配內置消聲器（Rc3/8"螺紋），若環境對噪音有嚴苛要求或需集中排氣，可外接排氣管路。

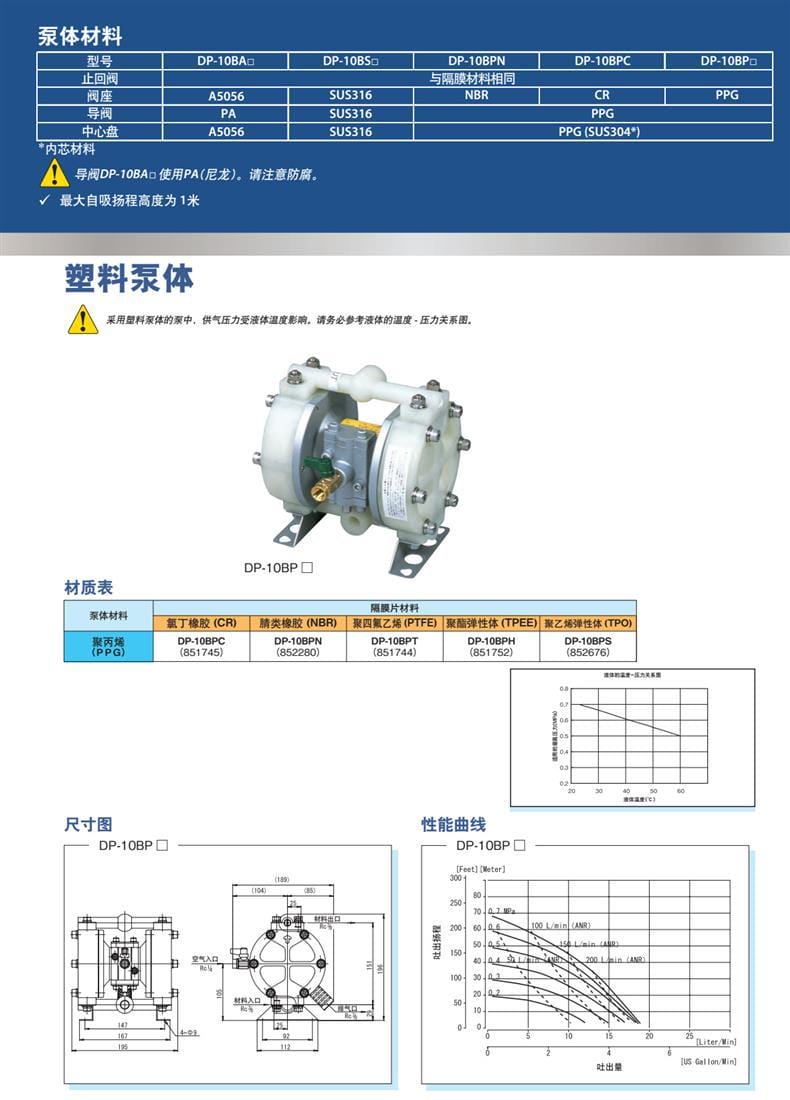

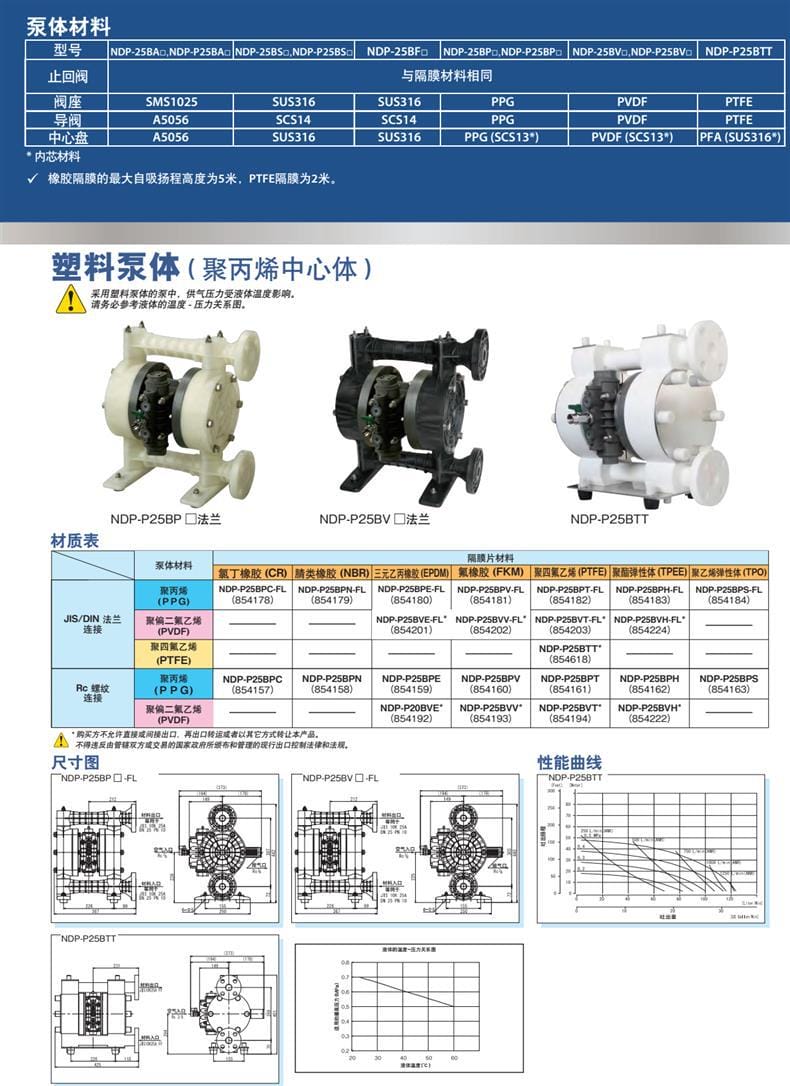

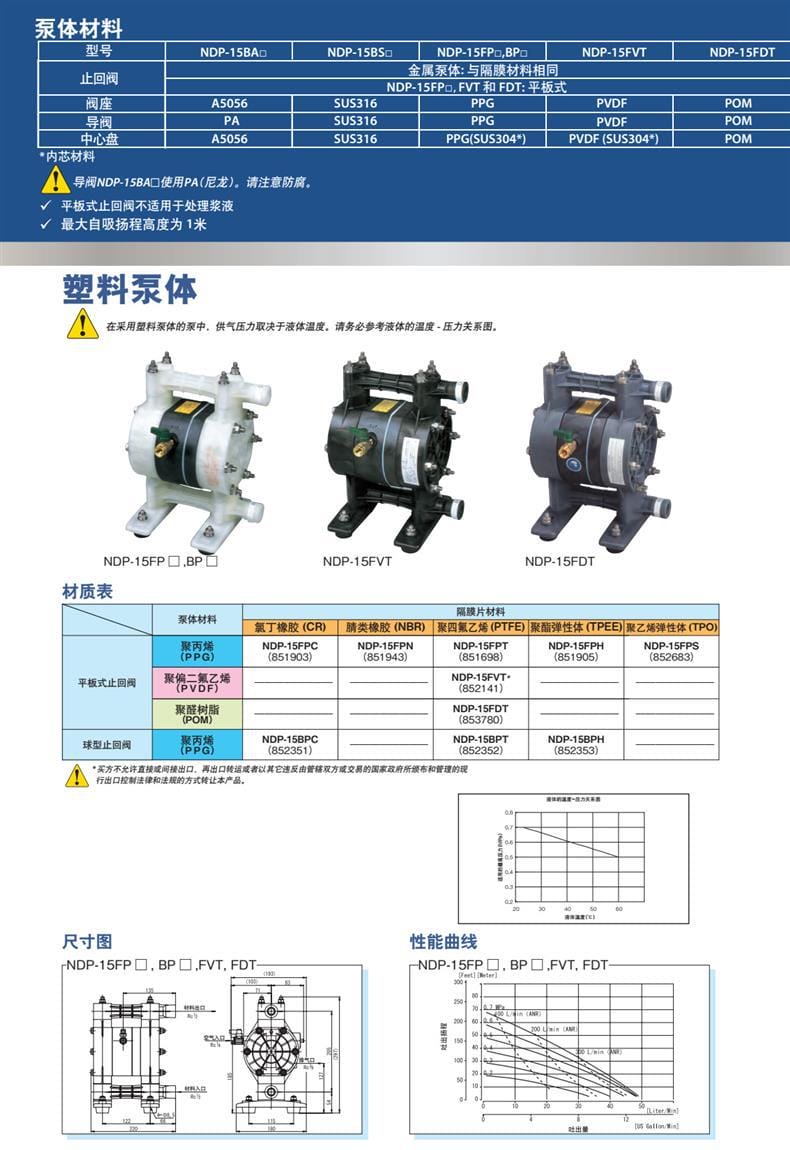

塑料泵體特殊安裝限制：采用塑料泵體（PPG/PVDF/POM）時，供氣壓力受液體溫度影響，安裝調試時必須參照產品提供的“溫度-壓力關系圖”進行氣壓設定，防止超壓損壞泵體。

注意事項

高溫工況預警：當使用溫度超過70℃時，泵內部換向部分的材質需進行變更，必須提前向廠家咨詢確認，不可直接超溫使用。

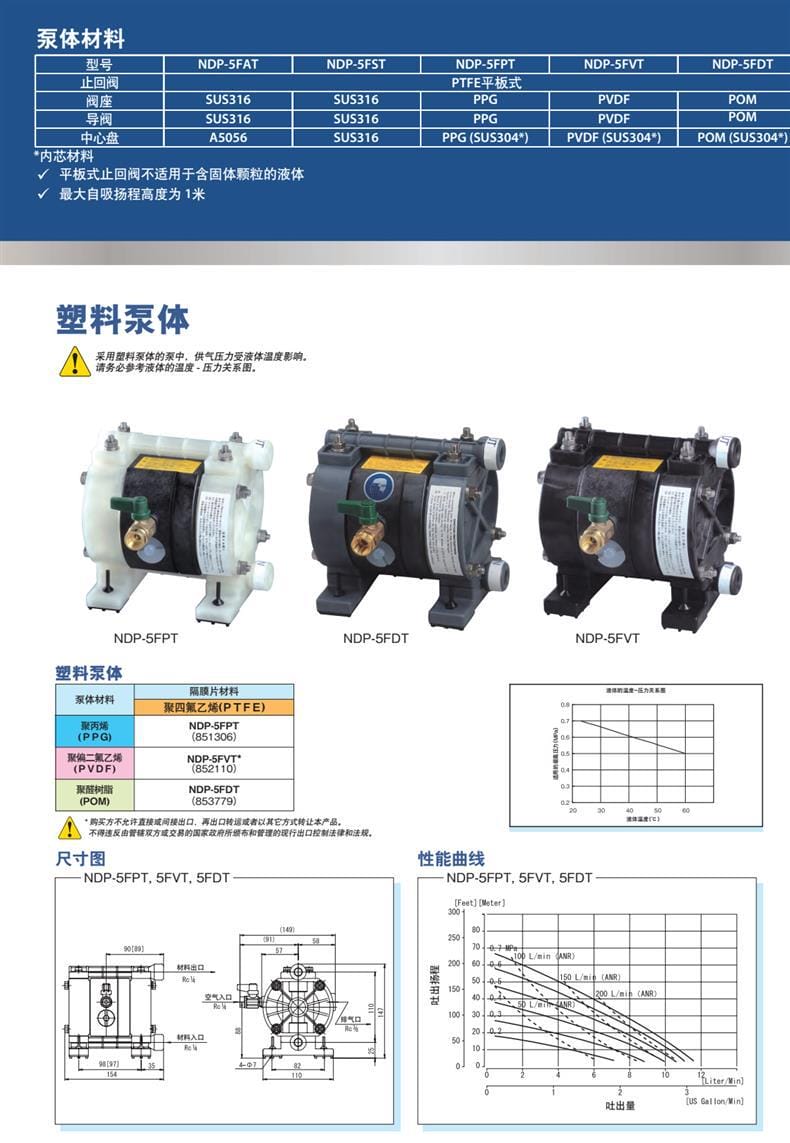

平板閥適用限制：配備平板式止回閥的型號（如NDP-5FPT、NDP-15FPo等）不適用于含固體顆粒的液體或漿液，含顆粒工況請務必選擇球閥型號。
防腐提醒：NDP-10BA口與NDP-15BA口系列的導閥使用了PA（尼龍）材質，在輸送強腐蝕性溶劑時需特別注意防腐評估。

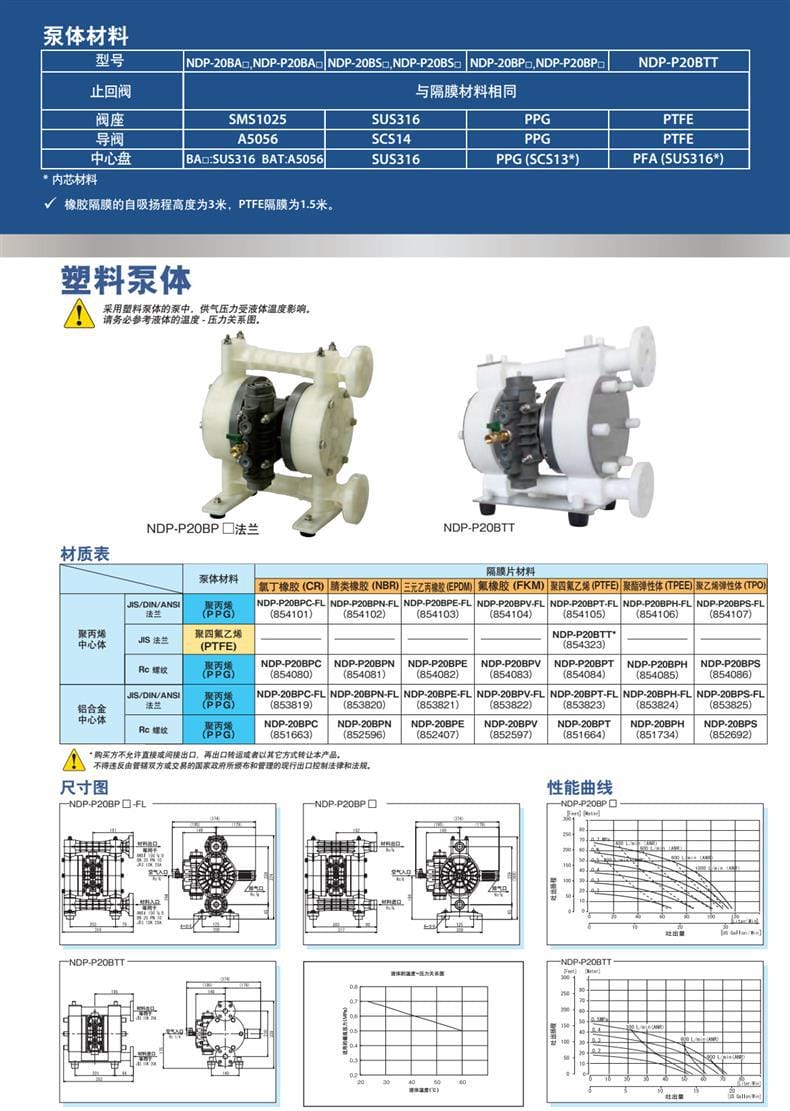

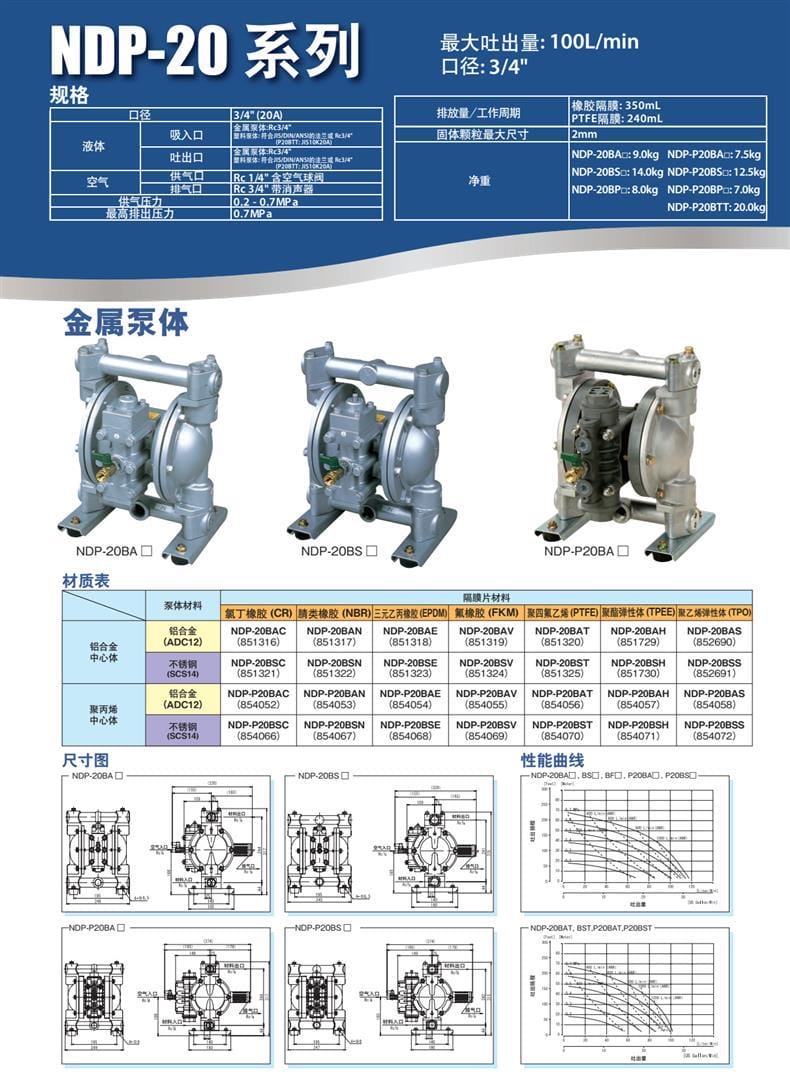

流量選型建議：當實際應用需求流量超過20L/min時，建議跳過NDP-15系列，直接選用更大口徑的NDP-20系列及以上產品，以確保運行效率。
合規與出口管制：購買方不允許直接或間接出口、再出口轉運或以其它方式轉讓本產品，必須嚴格遵守所在國及交易國政府頒布和管理的現行出口控制法律和法規。
