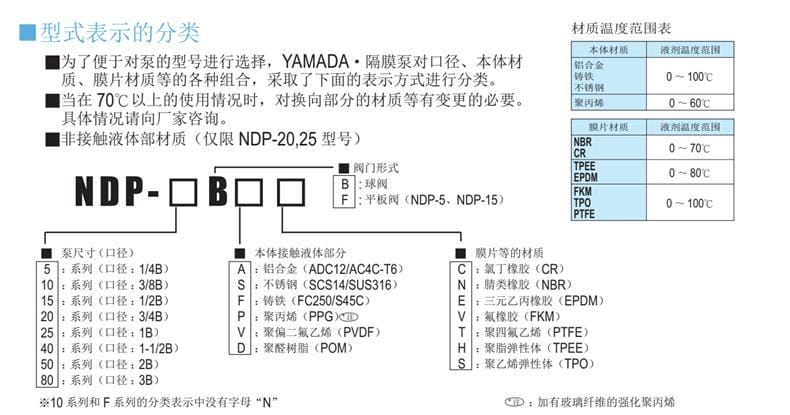

| 系列編號 | 對應口徑 | 閥門形式代碼 | 本體材質代碼 | 膜片材質代碼 |
|---|---|---|---|---|
| 5系列 | 1/4B (8A) | B:球閥, F:平板閥 | A:鋁合金, SUS:不銹鋼, D:鑄鐵, PPG:聚丙烯, PVDF:聚偏二氟乙烯 | CR:氯丁橡膠, NBR:腈類橡膠, EPDM:三元乙丙橡膠, FKM:氟橡膠, PTFE:聚四氟乙烯, TPEE:聚脂彈性體, TPO:聚乙烯彈性體 |
| 10系列 | 3/8B (10A) | B:球閥 | 同上 | 同上 |
| 15系列 | 1/2B (15A) | B:球閥, F:平板閥 | 同上 | 同上 |
| 20系列 | 3/4B | B:球閥 | - | - |

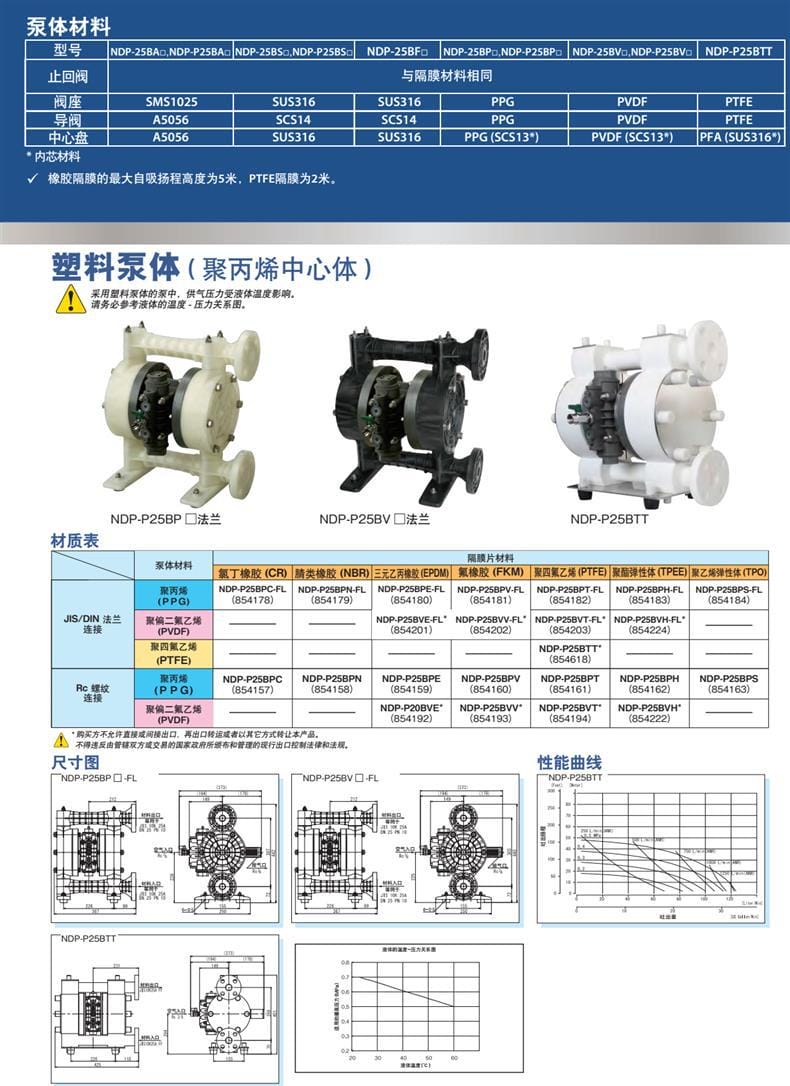

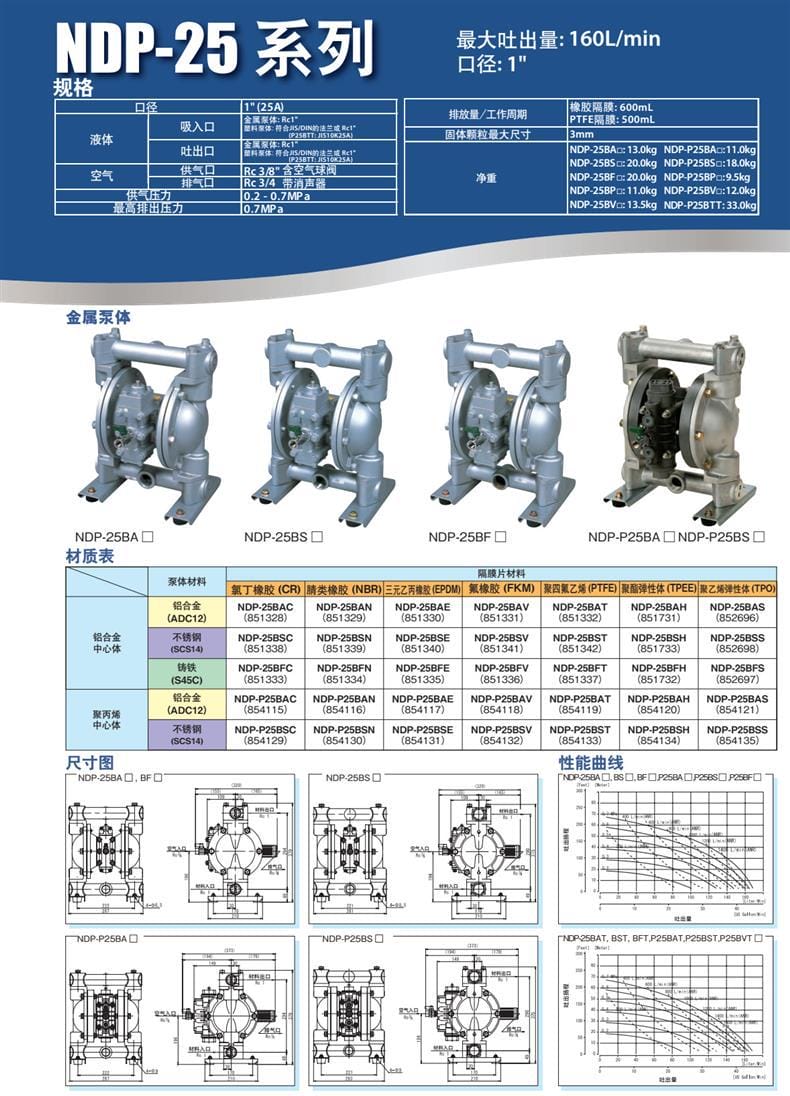

| 25系列 | 1B | B:球閥 | - | - |
| 部件材質 | 適用液劑溫度范圍 |
|---|---|
| 鋁合金/鑄鐵/不銹鋼泵體 | 0~100℃ |
| 聚丙烯(PPG)泵體 | 0~60℃ |
| NBR/CR 膜片 | 0~70℃ |
| TPEE/EPDM 膜片 | 0~80℃ |
| FKM/PTFE 膜片 | 0~100℃ |

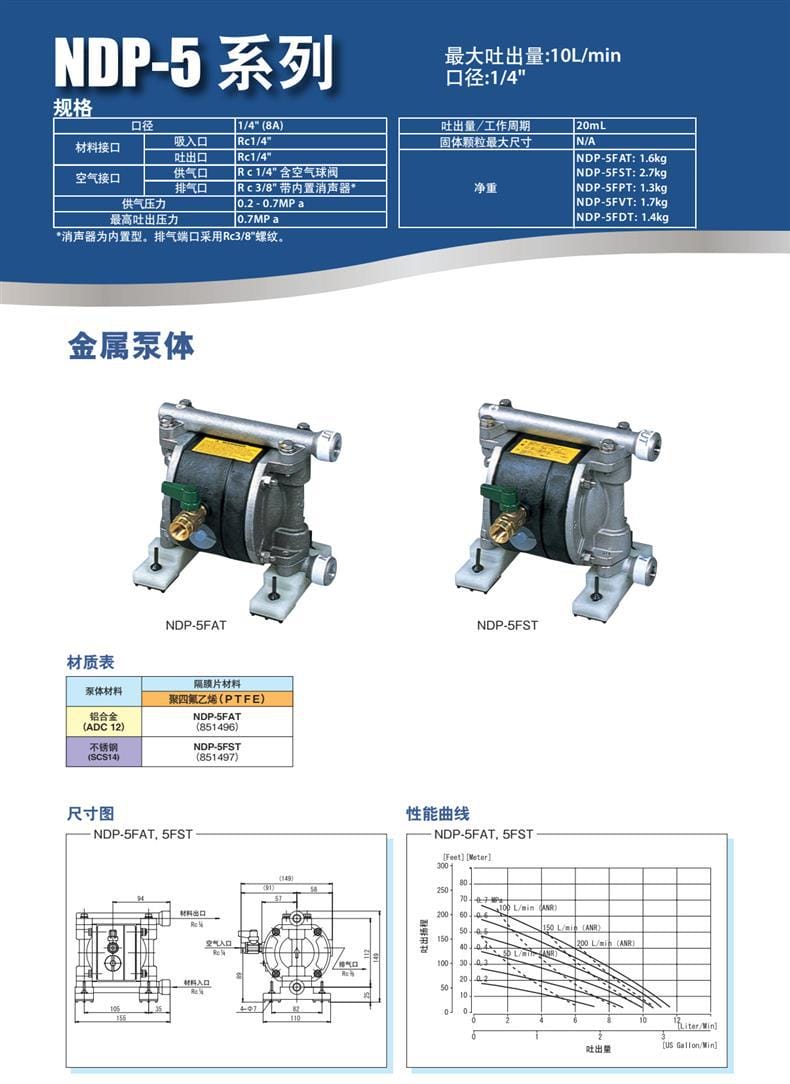

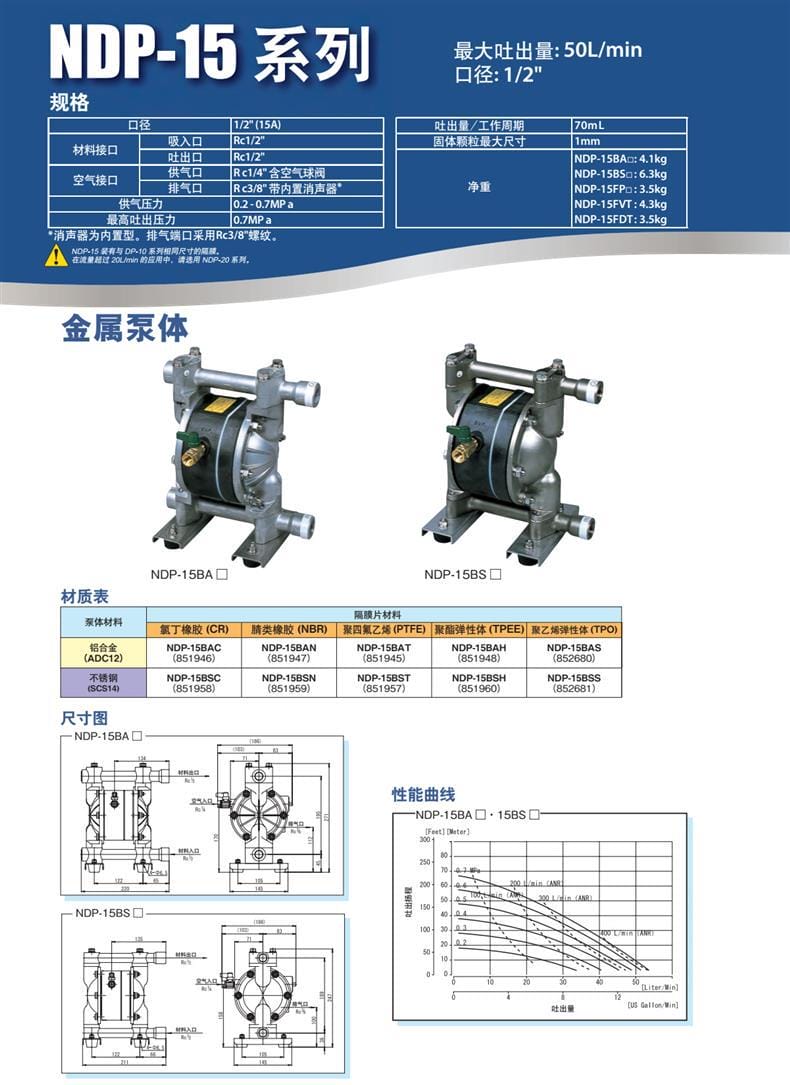

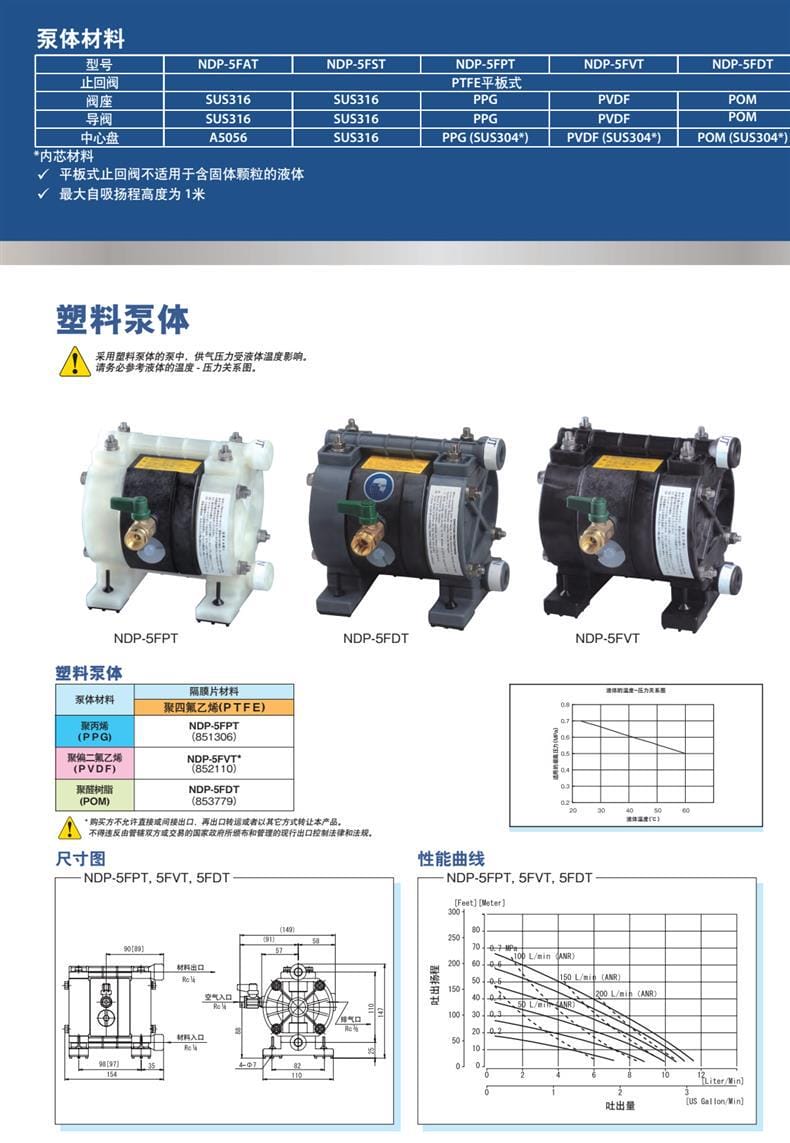

| 參數項 | NDP-5系列 | NDP-10系列 | NDP-15系列 |
|---|---|---|---|
| 最大吐出量 | 10 L/min | 20 L/min | 50 L/min |
| 吐出量/工作周期 | 20 mL | 50 mL | 70 mL |
| 固體顆粒最大尺寸 | N/A | 1 mm | 1 mm |
| 供氣壓力 | 0.2-0.7 MPa | 0.2-0.7 MPa | 0.2-0.7 MPa |
| 最高吐出壓力 | 0.7 MPa | 0.7 MPa | 0.7 MPa |
| 吸入口/吐出口徑 | Rc1/4" | Rc3/8" | Rc1/2" |
| 供氣口徑 | Rc1/4" (含空氣球閥) | Rc1/4" (含空氣球閥) | Rc1/4" (含空氣球閥) |
| 排氣口徑 | Rc3/8" (帶內置消聲器) | Rc3/8" (帶消聲器) | Rc3/8" (帶內置消聲器) |
| 凈重范圍 | 1.3~2.7 kg | 3.0~5.2 kg | 3.5~6.3 kg |
