雅瑪達(YAMADA)氣動雙隔膜泵產品詳解
核心特點
- 高性能氣動驅動：采用純氣動雙隔膜往復式工作原理，無需電力，安全可靠，防爆防漏。

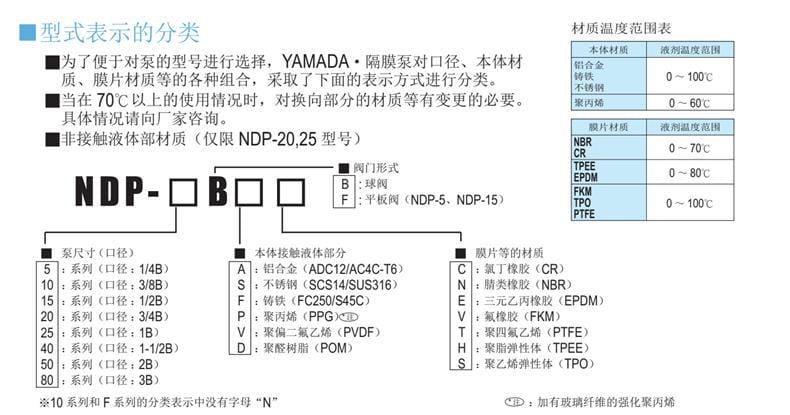

- 模塊化型號分類：通過口徑、本體材質、膜片材質等組合，形成清晰的型式表示分類體系，便于精準選型。
- 材質多樣性：本體材質涵蓋鋁合金、鑄鐵、不銹鋼及多種工程塑料（聚丙烯、聚偏二氟乙烯、聚醛樹脂）；膜片材質包括氯丁橡膠(CR)、腈類橡膠(NBR)、聚四氟乙烯(PTFE)等，適應各類腐蝕性與非腐蝕性介質。
- 閥門形式可選：提供球閥（B系列）與平板閥（F系列）兩種止回閥形式，滿足不同流體特性與顆粒含量需求。
- 靜音與集成設計：排氣口內置消聲器，有效降低運行噪音；供氣口集成空氣球閥，簡化外部管路安裝。
技術參數
通用參數
- 供氣壓力：0.2 - 0.7 MPa
- 最高吐出壓力：0.7 MPa
- 最大自吸揚程高度：1米
- 材質溫度范圍：
- 本體材質：鋁合金/鑄鐵/不銹鋼 (0~100℃)；聚丙烯 (0~60℃)
- 膜片材質：NBR/CR (0~70℃)；TPEE/EPDM (0~80℃)；FKM/PTFE (0~100℃)
系列細分參數
| 系列型號 |
最大吐出量 |
口徑 |
吐出量/工作周期 |
固體顆粒最大尺寸 |
接口規格 (吸/吐/氣) |

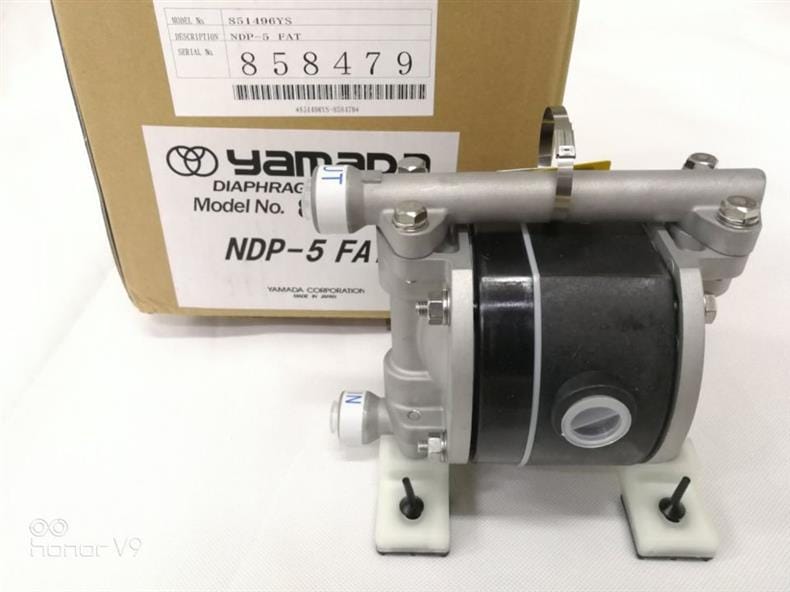

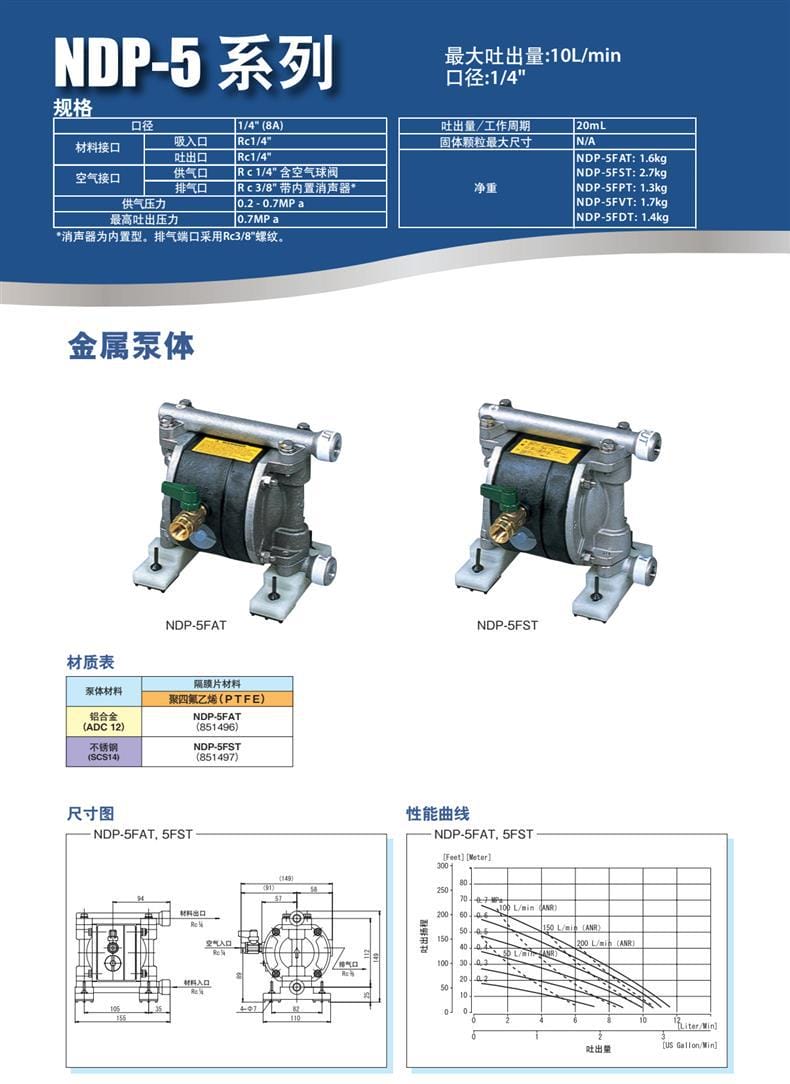

| NDP-5系列 |
10 L/min |
1/4" (8A) |
20 mL |
N/A |
Rc1/4 / Rc1/4 / Rc1/4(供), Rc3/8(排) |

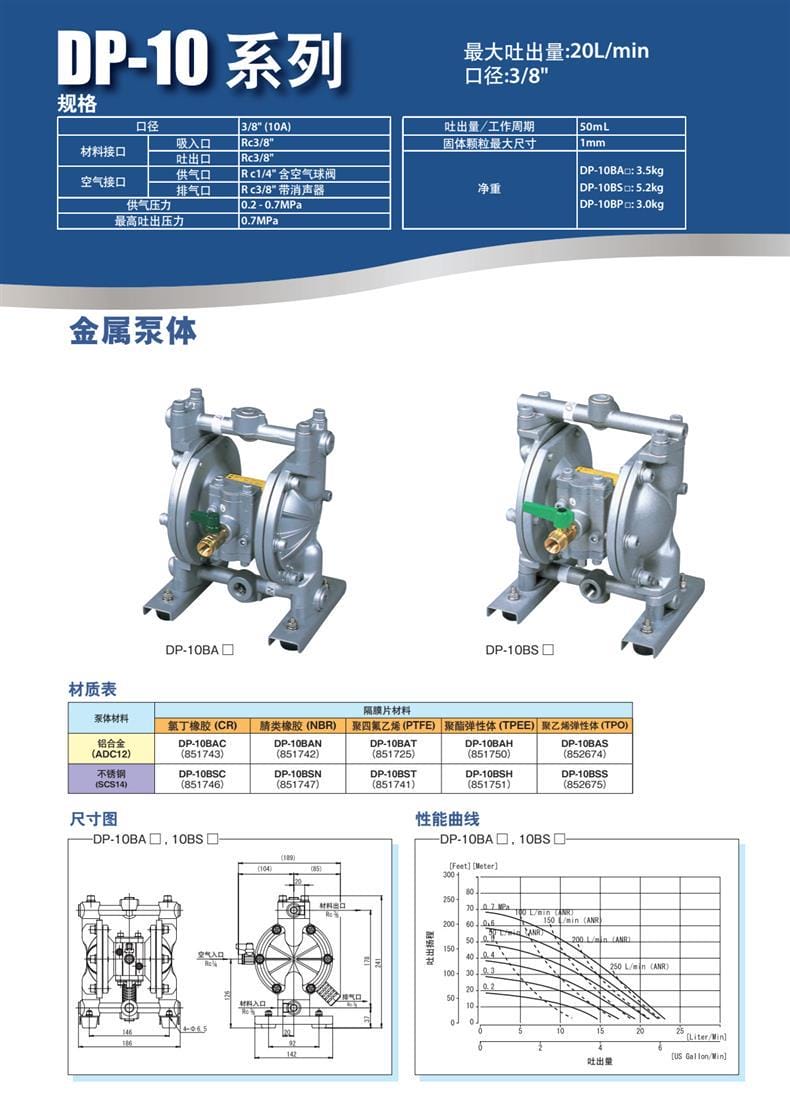

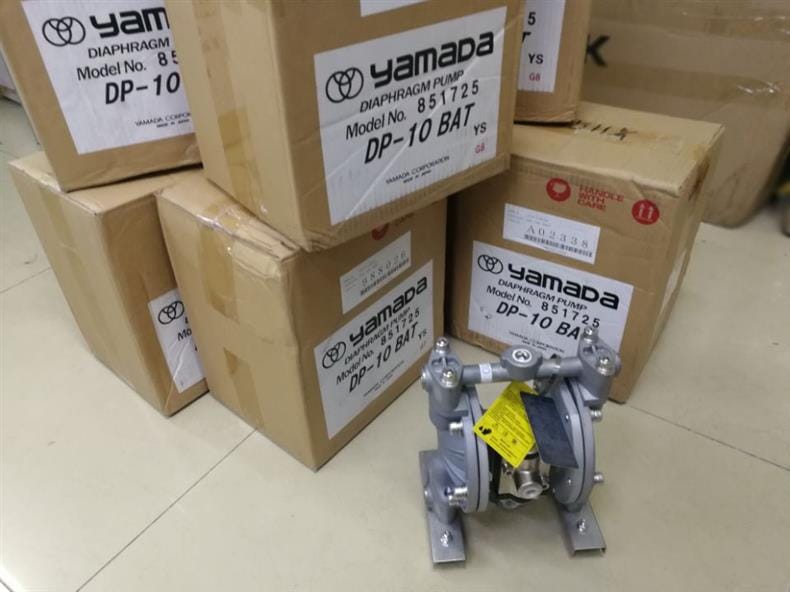

| NDP-10系列 |
20 L/min |
3/8" (10A) |
50 mL |
1 mm |
Rc3/8 / Rc3/8 / Rc1/4(供), Rc3/8(排) |

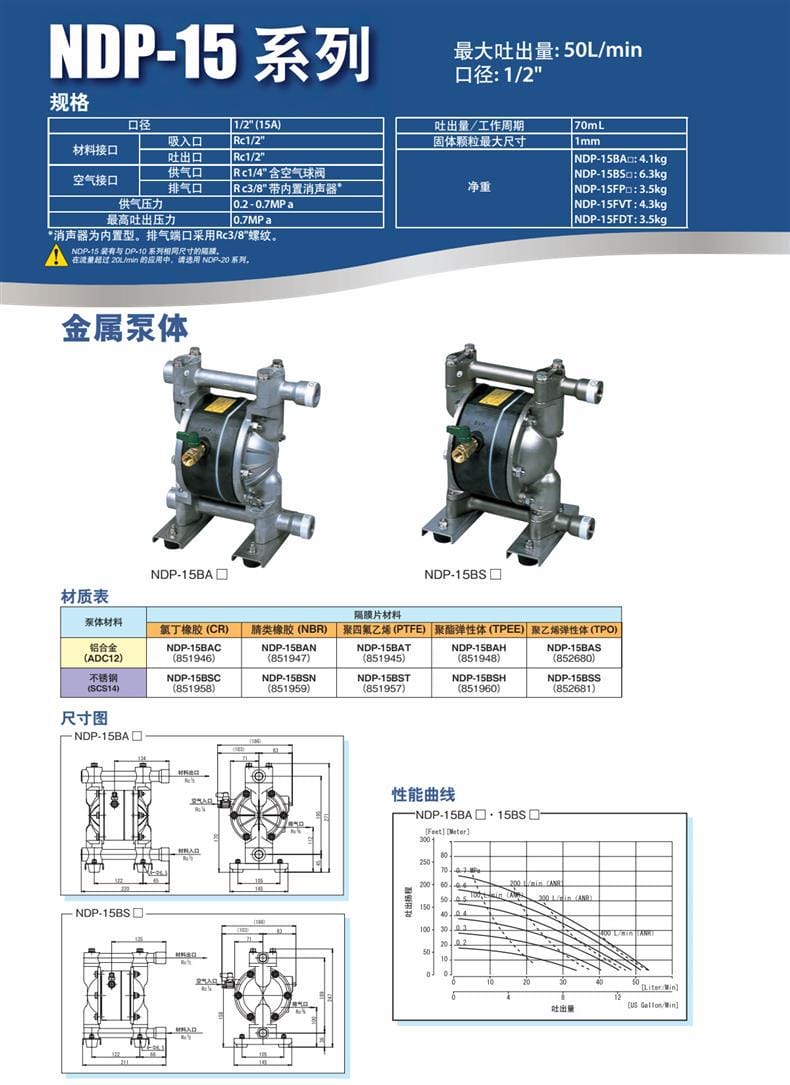

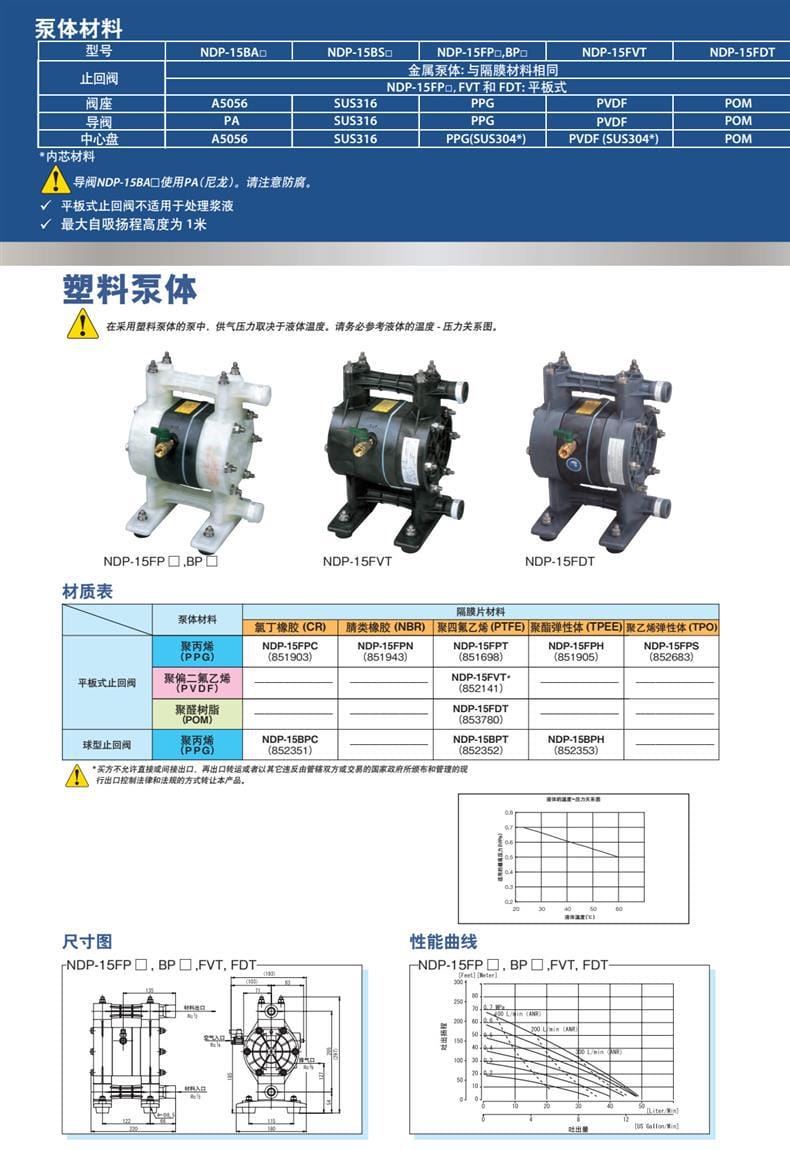

| NDP-15系列 |
50 L/min |
1/2" (15A) |
70 mL |
1 mm |
Rc1/2 / Rc1/2 / Rc1/4(供), Rc3/8(排) |
| NDP-80系列 |
- |
3B (80A) |
- |
- |
- |
應用行業
基于其豐富的材質組合與防爆防漏的氣動特性，廣泛應用于：
- 化工行業：各類腐蝕性化學品、酸堿溶劑的安全輸送。
- 涂裝與油漆：粘稠液體、涂料、油墨的循環與噴涂供給。
- 水處理與環保：污水處理、化學藥劑的精準投加。
- 制藥與食品：衛生級不銹鋼材質泵適用于潔凈流體及CIP清洗系統。
- 電子與半導體：純水及特定化學藥液的精密輸送。
安裝條件
- 氣源連接：供氣口需匹配Rc1/4"螺紋并連接0.2-0.7MPa的穩定氣源（含內置空氣球閥）；排氣口需匹配Rc3/8"螺紋（帶內置消聲器）。
- 吸程限制：安裝位置需保證自吸揚程高度不超過1米，以確保泵的有效啟動與運行。

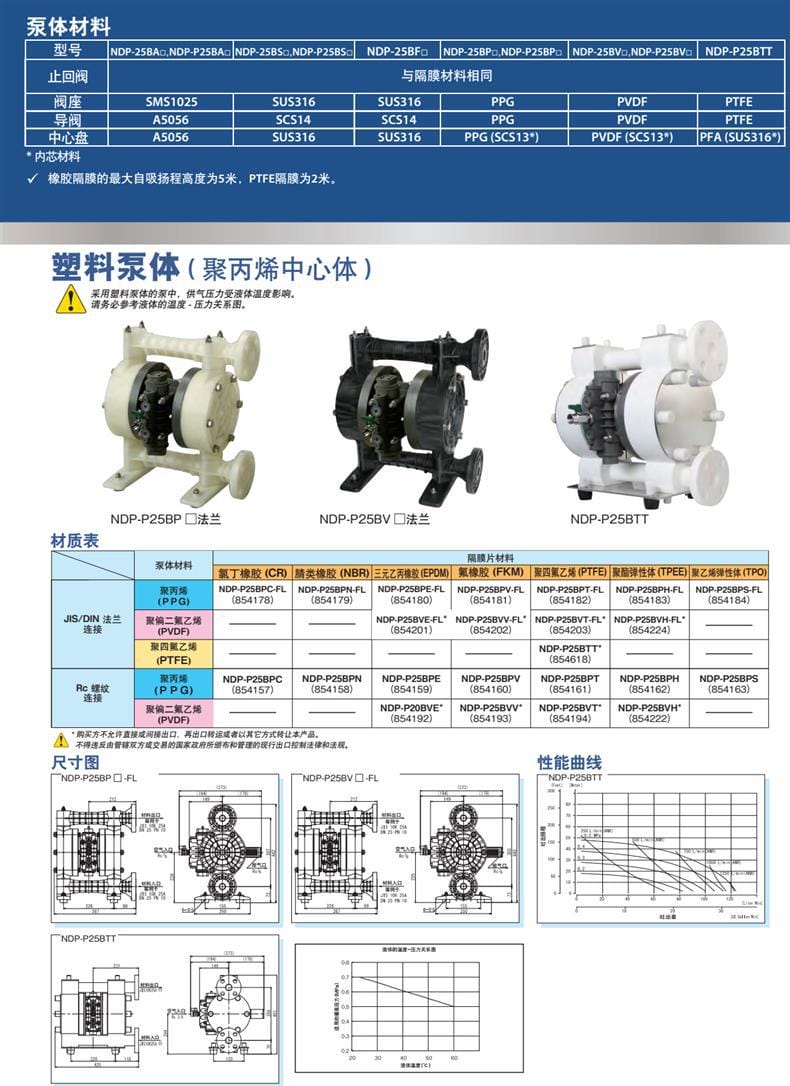

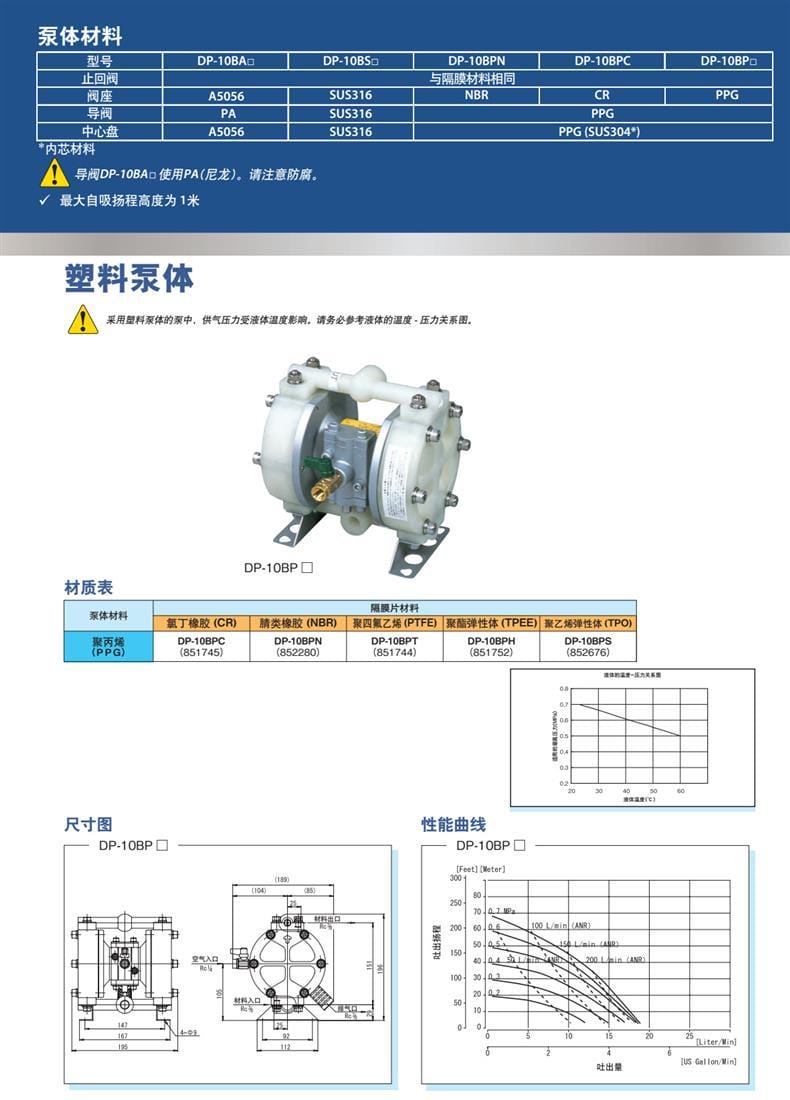

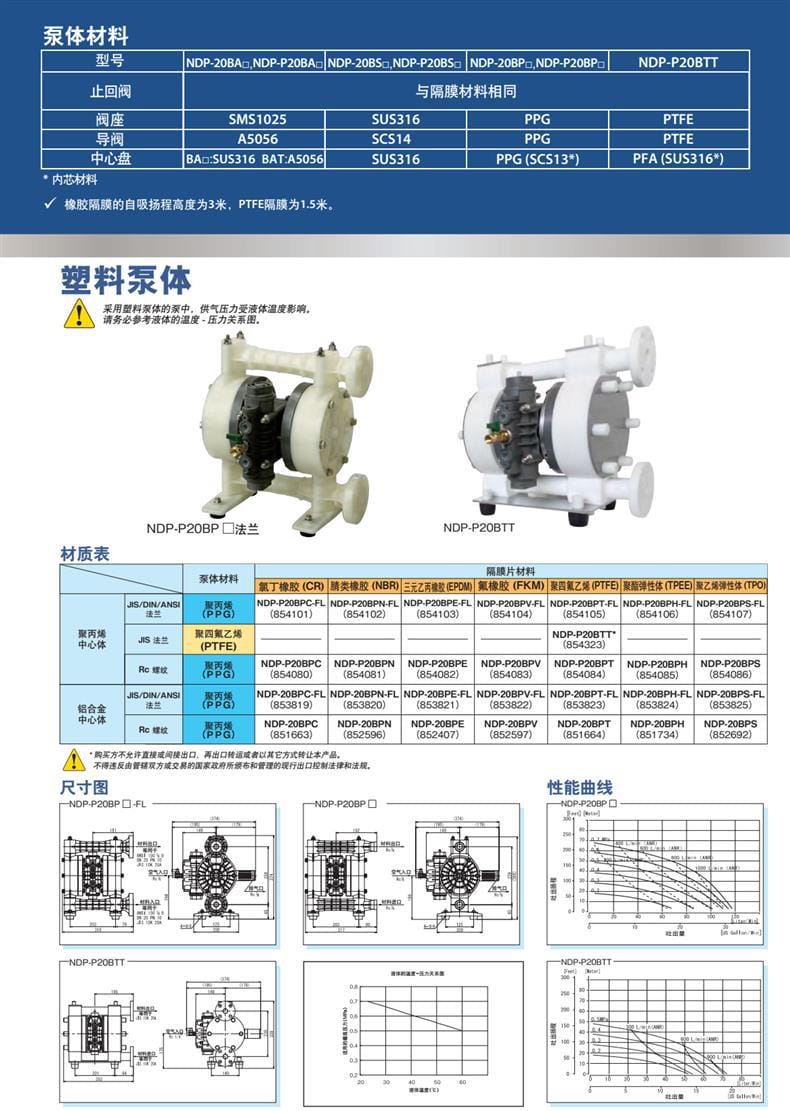

- 塑料泵體溫壓匹配：使用塑料泵體（PPG/PVDF/POM）時，供氣壓力受液體溫度直接影響，安裝及運行前必須查閱并嚴格遵守“液體的溫度-壓力關系圖”。
- 管路匹配：吸入口與吐出口管路需與泵系列口徑（如1/4"、3/8"、1/2"等）嚴格對應，避免口徑不匹配導致流量損失或氣蝕。
注意事項
- 高溫工況提醒：當使用液溫超過70℃時，泵內部換向部分的材質需進行變更，務必提前向廠家咨詢確認，不可直接使用標準配置。

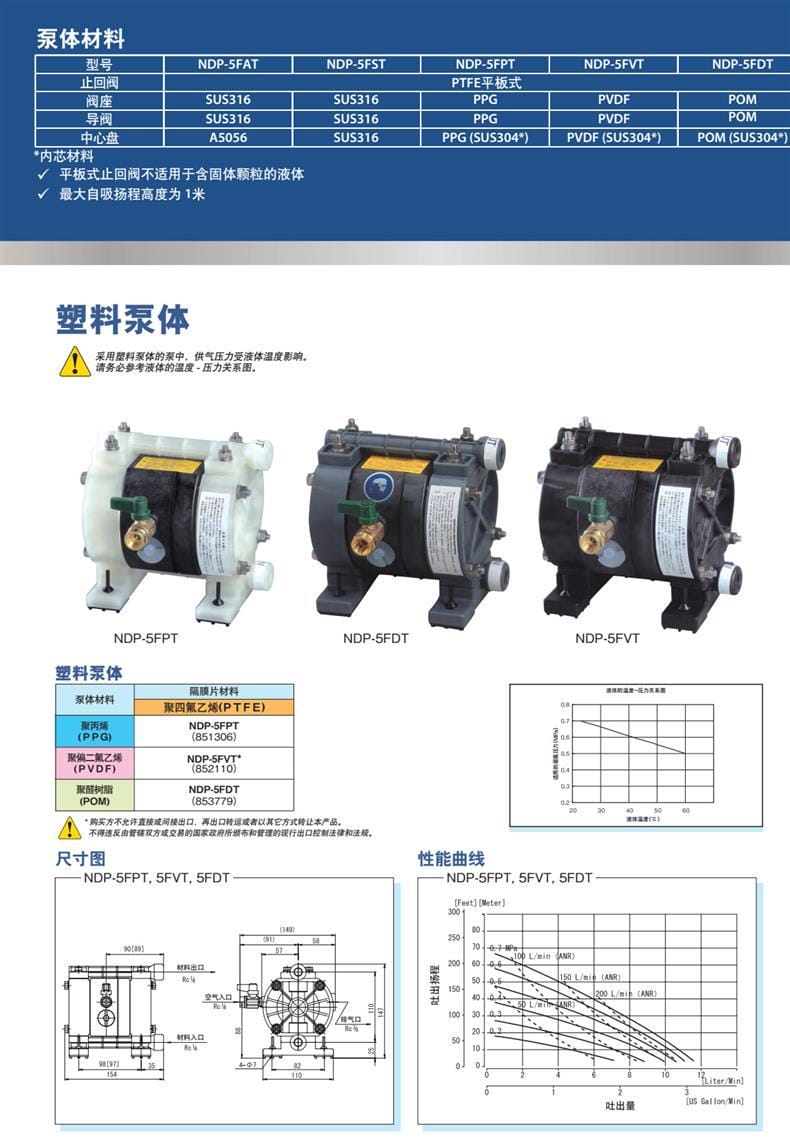

- 介質特性限制：平板式止回閥（F系列及NDP-5/15塑料泵體）不適用于含固體顆粒的液體及漿液輸送；含顆粒工況請務必選用球閥（B系列）型號。
- 防腐關注：NDP-10BA口與NDP-15BA口型號的導閥使用PA(尼龍)材質，在特定化學環境下需注意其防腐兼容性，避免腐蝕失效。
- 流量選型建議：若實際需求流量超過20 L/min，不應強行使用NDP-10或15系列，應直接選用NDP-20及以上大口徑系列以保證運行壽命。
- 出口管制合規：購買方不允許直接或間接出口、再出口轉運或以其它方式轉讓本產品，嚴禁違反相關國家政府頒布和管理的現行出口控制法律和法規。
