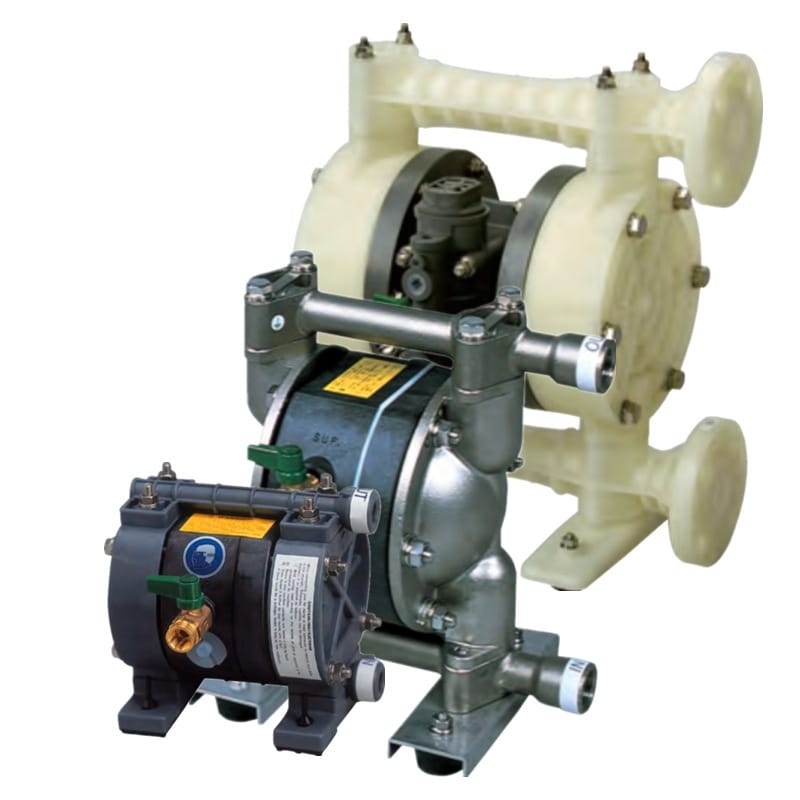

雅瑪達山田氣動雙隔膜泵產品詳解
核心特點
- 高性能氣動驅動：采用純正氣動雙隔膜泵設計，運行穩定可靠，無電機過熱風險。
- 模塊化型號定制：通過口徑、本體材質、膜片材質及閥門形式的靈活組合，精準匹配多樣化輸送需求。
- 材質兼容性廣：提供鋁合金、鑄鐵、不銹鋼、聚丙烯(PPG)、聚偏二氟乙烯(PVDF)等多種泵體材質，以及NBR、CR、PTFE、EPDM、FKM、TPEE等多種膜片材質，適應不同化學腐蝕性及溫度要求。
- 閥門形式可選：提供球閥（B）與平板閥（F）兩種止回閥形式，滿足不同流體特性與含顆粒工況需求。
技術參數

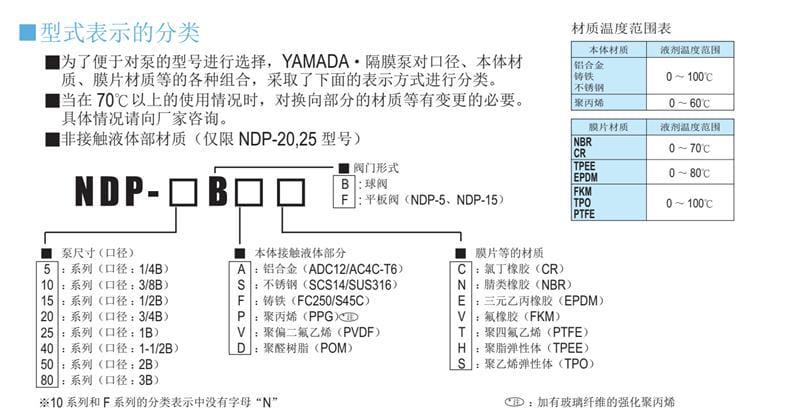

1. 型號命名規則
型號由系列口徑、閥門形式、本體材質、膜片材質組合表示（如NDP-50BAC）：
- 口徑系列：5(1/4")、10(3/8")、15(1/2")、20(3/4")、25(1")、40(1-1/2")、50(2")、80(3")
- 閥門形式：B-球閥，F(xiàn)-平板閥(僅限NDP-5, NDP-15)
- 本體材質：A-鋁合金(ADC12)，S-不銹鋼(SCS14)，D-鑄鐵，P-聚丙烯(PPG)，V-聚偏二氟乙烯(PVDF)，E-聚醛樹脂(POM)
- 膜片材質：C-氯丁橡膠(CR)，N-腈類橡膠(NBR)，T-聚四氟乙烯(PTFE)，H-聚脂彈性體(TPEE)，S-聚乙烯彈性體(TPO)，E-三元乙丙橡膠(EPDM)，V-氟橡膠(FKM)
2. 溫度范圍表
| 部件及材質 |
適用液劑溫度范圍 |
| 本體材質：鋁合金/鑄鐵/不銹鋼 |
0~100℃ |
| 本體材質：聚丙烯(PPG) |
0~60℃ |
| 膜片材質：NBR / CR |
0~70℃ |
| 膜片材質：TPEE / EPDM |
0~80℃ |
| 膜片材質：FKM / PTFE |
0~100℃ |
3. 主要系列規格參數
| 系列型號 |
口徑 |
最大吐出量 |
吐出量/周期 |
固體顆粒最大尺寸 |
供氣壓力 |
最高吐出壓力 |
凈重范圍 |

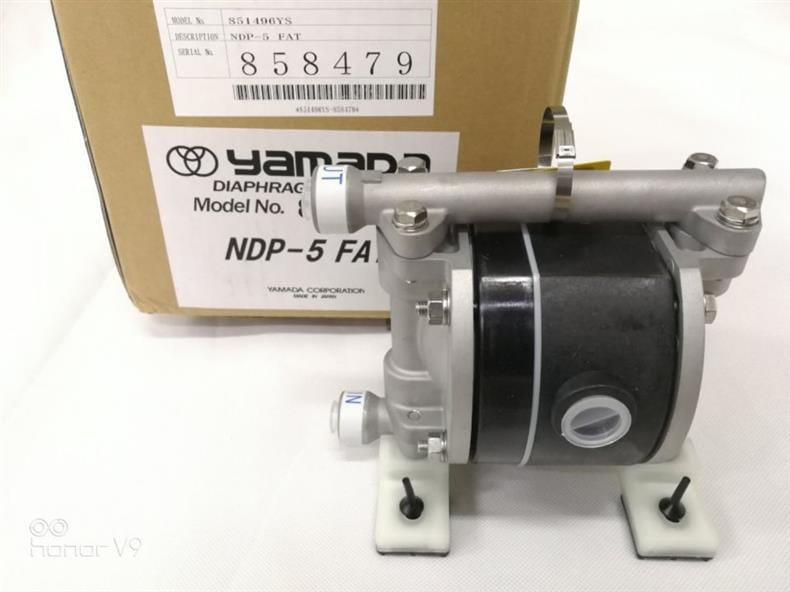

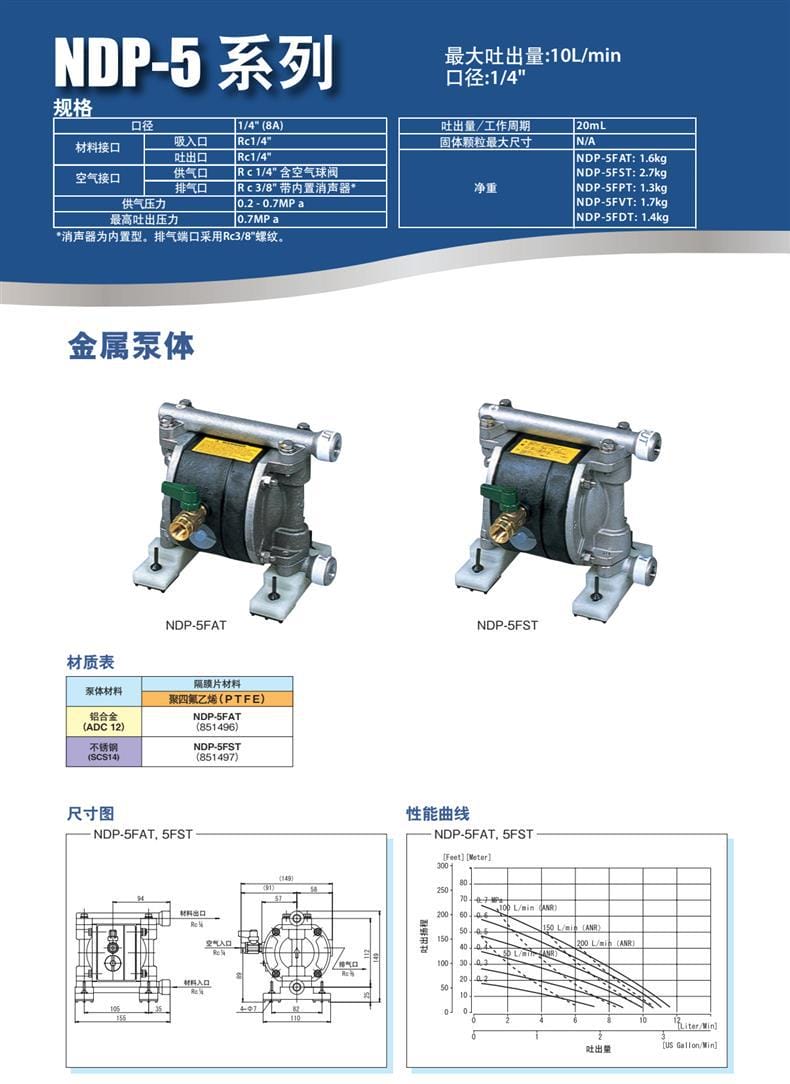

| NDP-5系列 |
1/4"(8A) |
10 L/min |
20 mL |
N/A |
0.2-0.7 MPa |
0.7 MPa |
1.3 - 2.7 kg |

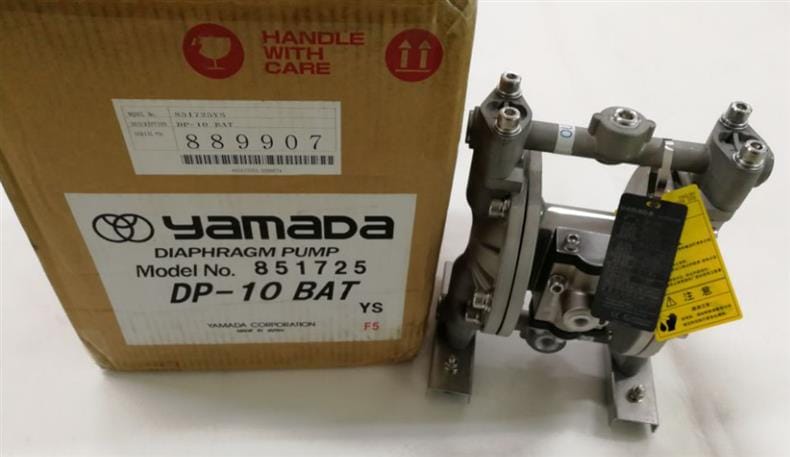

| NDP-10系列 |
3/8"(10A) |
20 L/min |
50 mL |
1 mm |
0.2-0.7 MPa |
0.7 MPa |
3.0 - 5.2 kg |

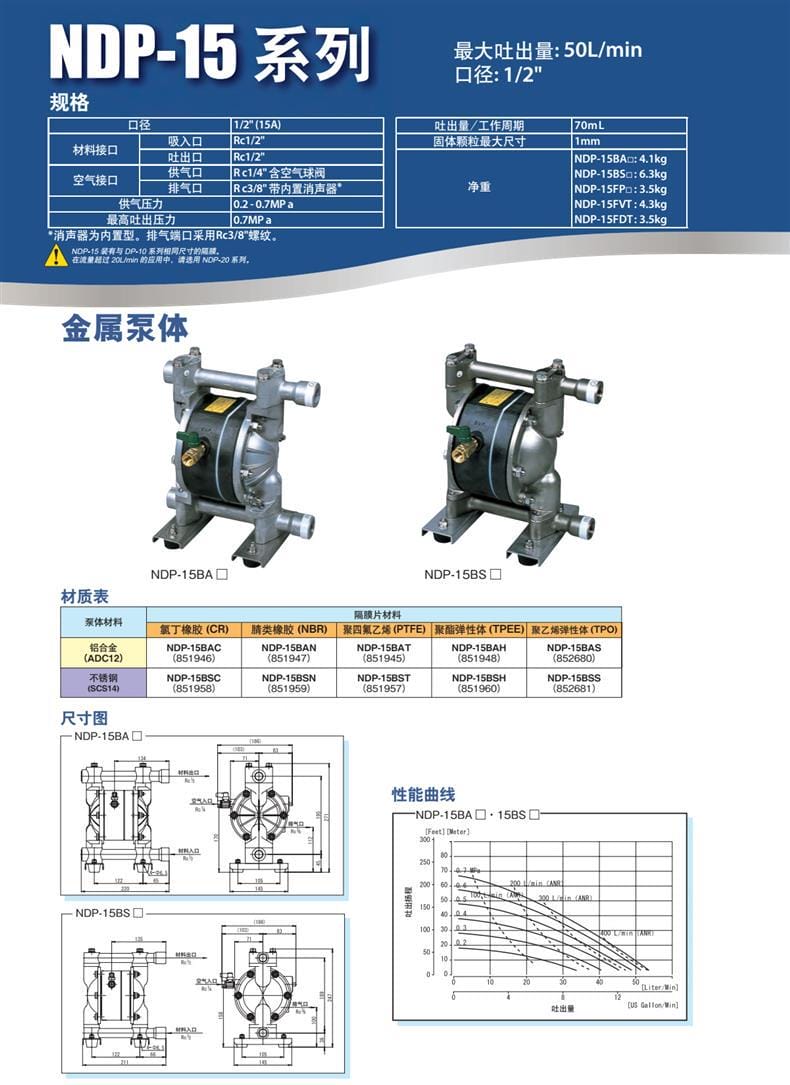

| NDP-15系列 |
1/2"(15A) |
50 L/min |
70 mL |
1 mm |
0.2-0.7 MPa |
0.7 MPa |
3.5 - 6.3 kg |
應用行業
- 化工與涂料：各類酸堿溶劑、油漆、油墨輸送（依賴PTFE/PVDF等耐腐蝕材質組合）。
- 水處理與環保：污水、污泥、絮凝劑加藥及過濾循環。
- 食品與飲料：符合衛生要求的流體輸送（選用不銹鋼及EPDM/PTFE材質組合）。
- 電子與半導體：純水、化學藥液的精密輸送與過濾。
- 一般制造業：潤滑油、切削液等工業輔助流體循環與轉移。
安裝條件
- 供氣要求：供氣壓力需維持在0.2-0.7 MPa之間，供氣口標配Rc1/4"螺紋及空氣球閥。
- 排氣要求：排氣口采用Rc3/8"螺紋，標配內置消聲器（NDP-5/10/15系列），降低運行噪音。
- 接口連接：吸入口與吐出口采用Rc標準管螺紋（具體口徑隨系列變化，如NDP-10為Rc3/8"）。
- 自吸揚程：最大自吸揚程高度為1米，安裝需考慮吸入端液面高度限制。

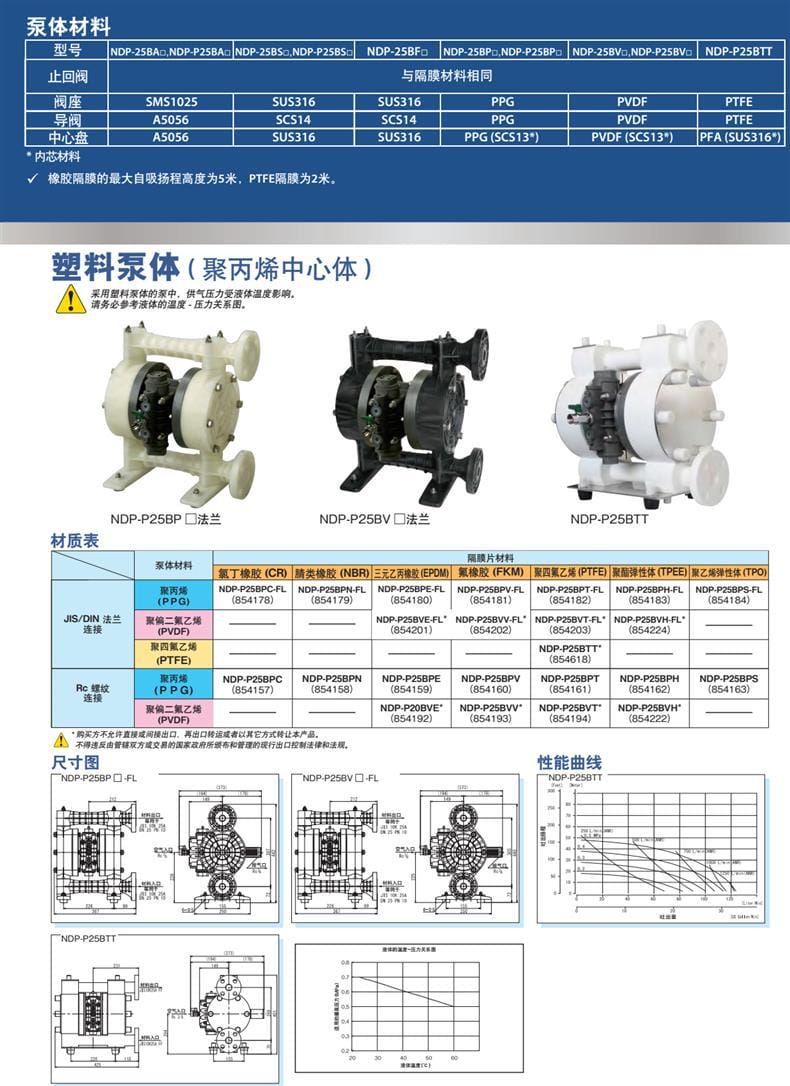

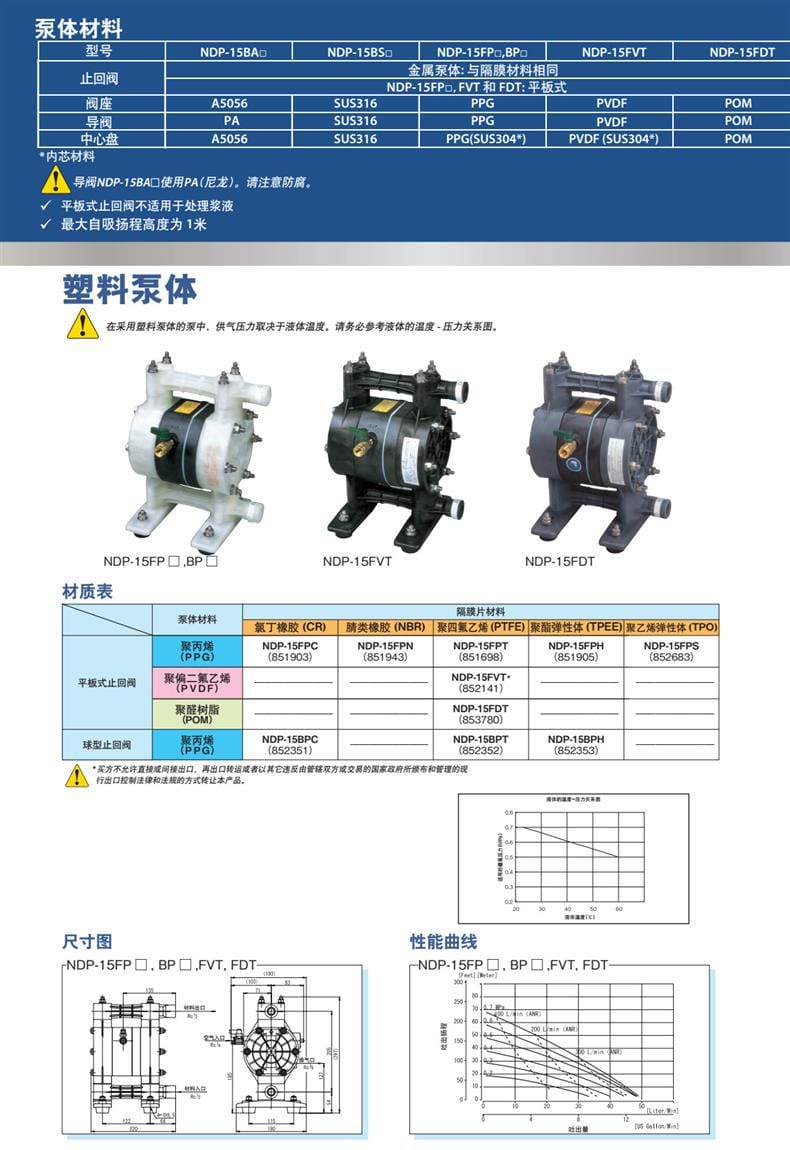

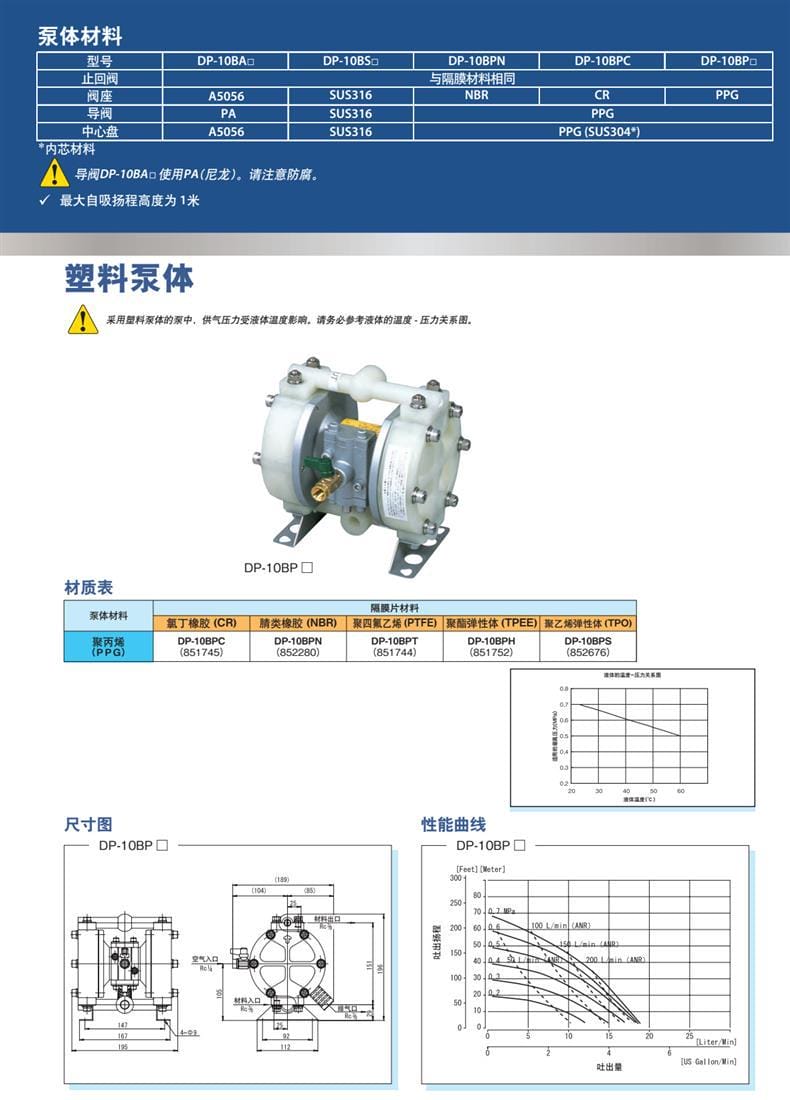

- 塑料泵體溫度-壓力限制：采用塑料泵體（PPG/PVDF/POM）時，允許的供氣壓力受液體溫度影響，安裝運行前務必參考官方“液體的溫度-壓力關系圖”進行降壓設定。
注意事項
- 高溫使用警告：當使用溫度超過70℃時，泵內部換向部分材質需進行變更，務必提前向廠家咨詢確認，不可直接按常溫型號選型。

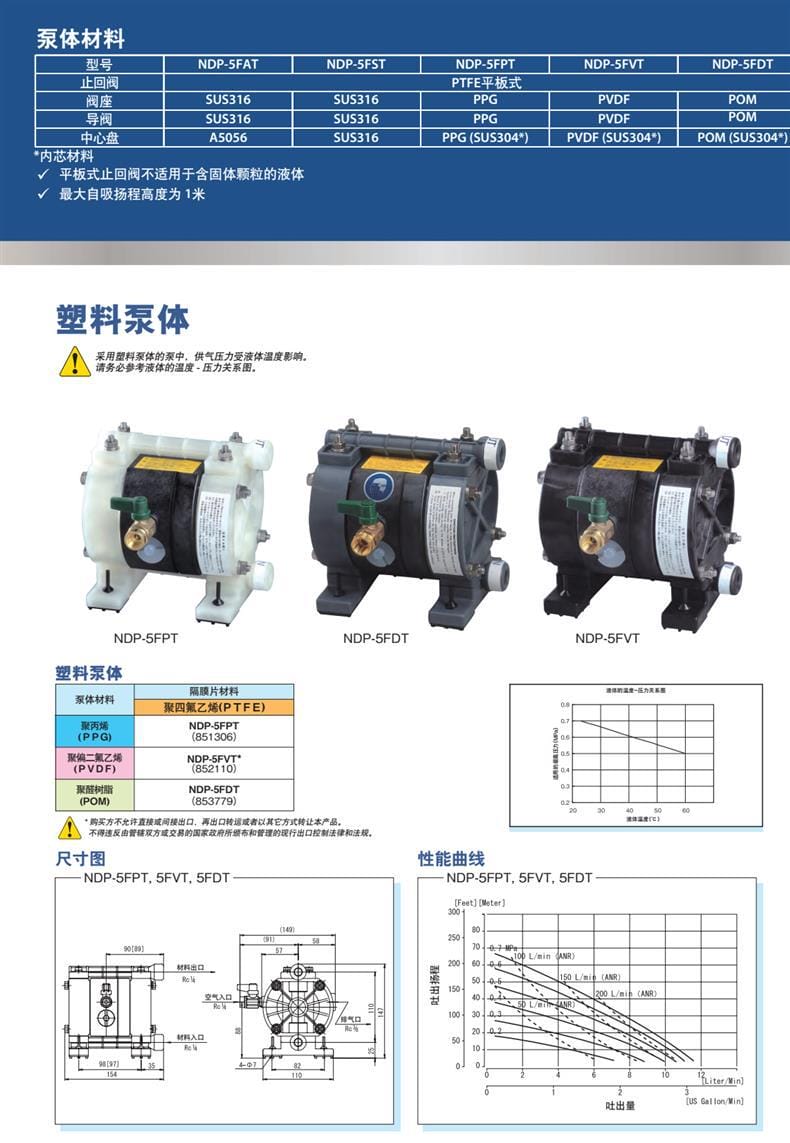

- 平板閥適用限制：平板式止回閥（F系列）不適用于含固體顆粒的液體或漿液輸送，含顆粒工況請務必選用球閥（B系列）。
- 導閥防腐提醒：NDP-10BA口與NDP-15BA口系列的導閥采用PA(尼龍)材質，在特定化學工況下請注意防腐適應性評估。

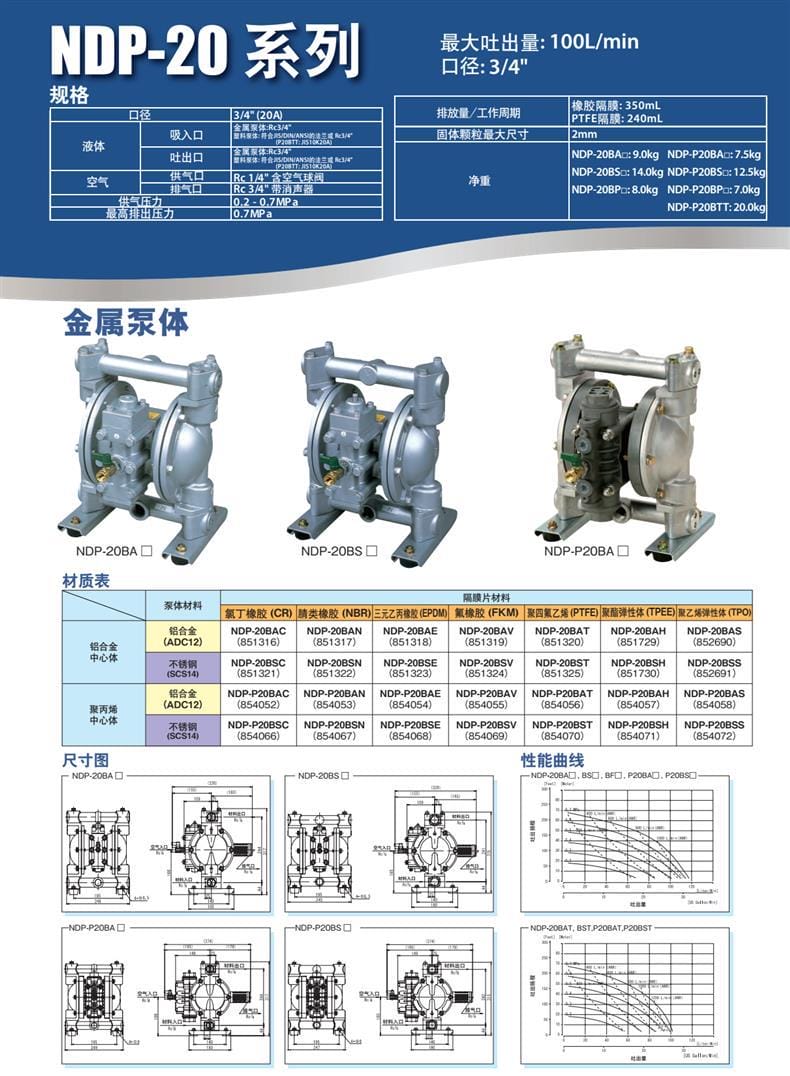

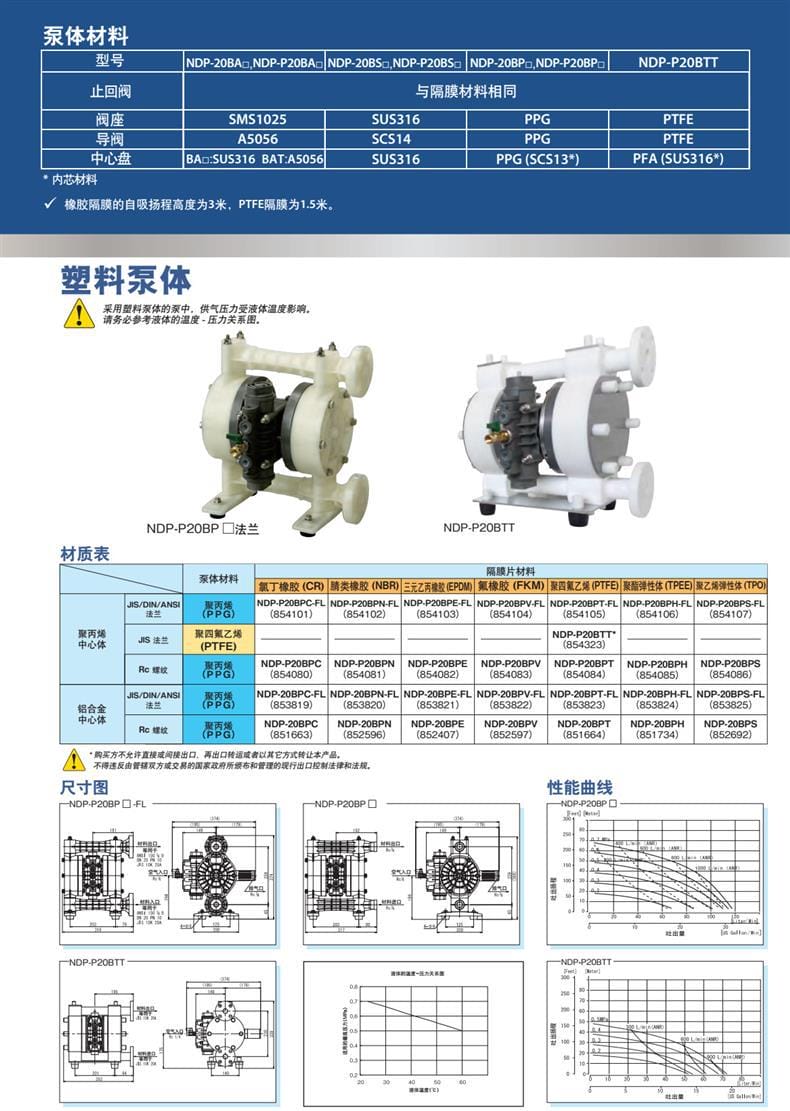

- 流量選型建議：若實際應用流量超過20L/min，請勿選用NDP-15系列，應直接選用更大口徑的NDP-20及以上系列泵型。
- 出口管制合規：未經合規程序，購買方不允許直接或間接出口、再出口轉運或以其它方式轉讓本產品，必須嚴格遵守相關國家政府頒布的現行出口控制法律法規。
