雅瑪達山田泵 NDP-40BPE/BST/BSC/BAS/BAH/BPT/BAT/BPS 氣動隔膜泵

核心特點

高性能氣動驅動：采用純氣動操作，無需電力，防爆安全，無過熱風險。

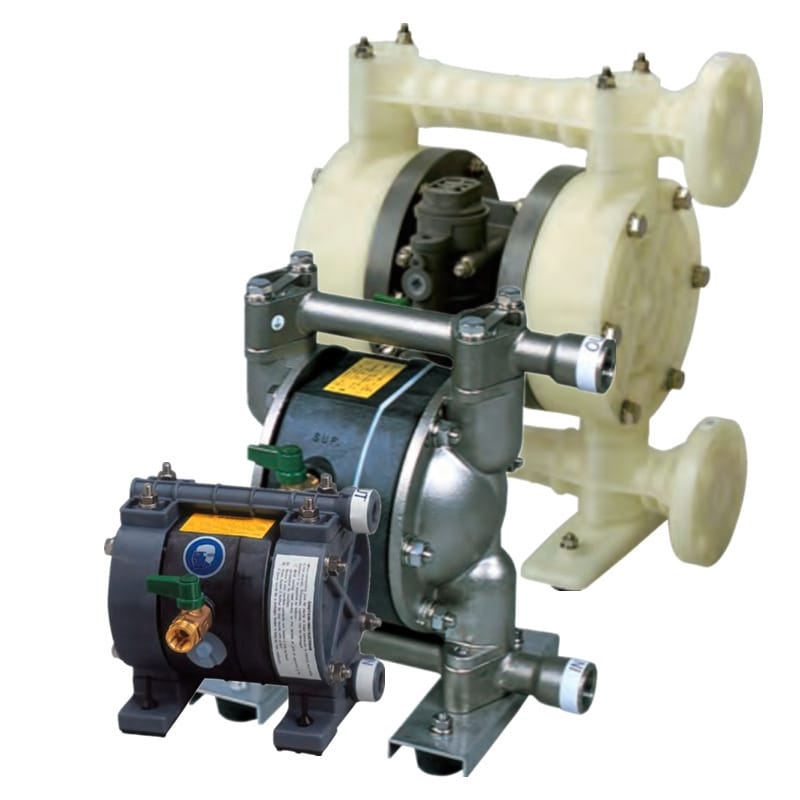

模塊化材質組合：提供豐富的本體材質（鋁合金、鑄鐵、不銹鋼、聚丙烯、PVDF等）與膜片材質（NBR、CR、PTFE、EPDM、FKM、TPEE等）組合，精準匹配各類流體化學性質。
靈活的閥門系統：提供球閥（B系列，適用于含固體顆粒介質）與平板閥（F系列，適用于高粘度或無顆粒介質）兩種止回閥形式，適應不同工況。
內置消聲器設計：排氣口標配內置消聲器，大幅降低運行噪音，優化工作環境。
精準的型號編碼：通過口徑、本體材質、膜片材質等代碼組合，快速定位所需泵型，選型便捷高效。

技術參數

通用運行參數

供氣壓力：0.2 - 0.7 MPa
最高吐出壓力：0.7 MPa
最大自吸揚程：1米

材質與耐溫范圍

類別	材質	液劑溫度范圍
本體材質	鋁合金 / 鑄鐵 / 不銹鋼	0~100℃
	聚丙烯 (PPG)	0~60℃
膜片材質	NBR (腈類橡膠) / CR (氯丁橡膠)	0~70℃
	TPEE (聚脂彈性體) / EPDM (三元乙丙橡膠)	0~80℃
	FKM (氟橡膠) / PTFE (聚四氟乙烯)	0~100℃

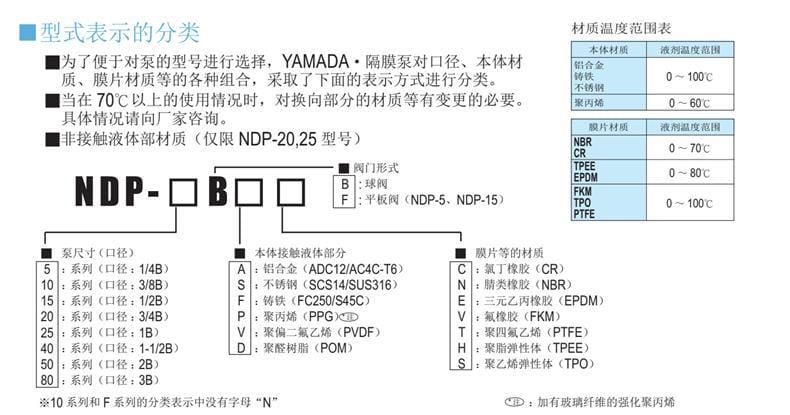

型號分類代碼說明

口徑系列：5(1/4B), 10(3/8B), 15(1/2B), 20(3/4B), 25(1B), 40(1-1/2B), 50(2B), 80(3B)
本體材質：A-鋁合金, S-不銹鋼, 鑄鐵, PPG-聚丙烯, PVDF-聚偏二氟乙烯等
膜片材質：N-NBR, C-CR, T-PTFE, H-TPEE, E-EPDM, D-FKM, S-TPO等
閥門形式：B-球閥, F-平板閥

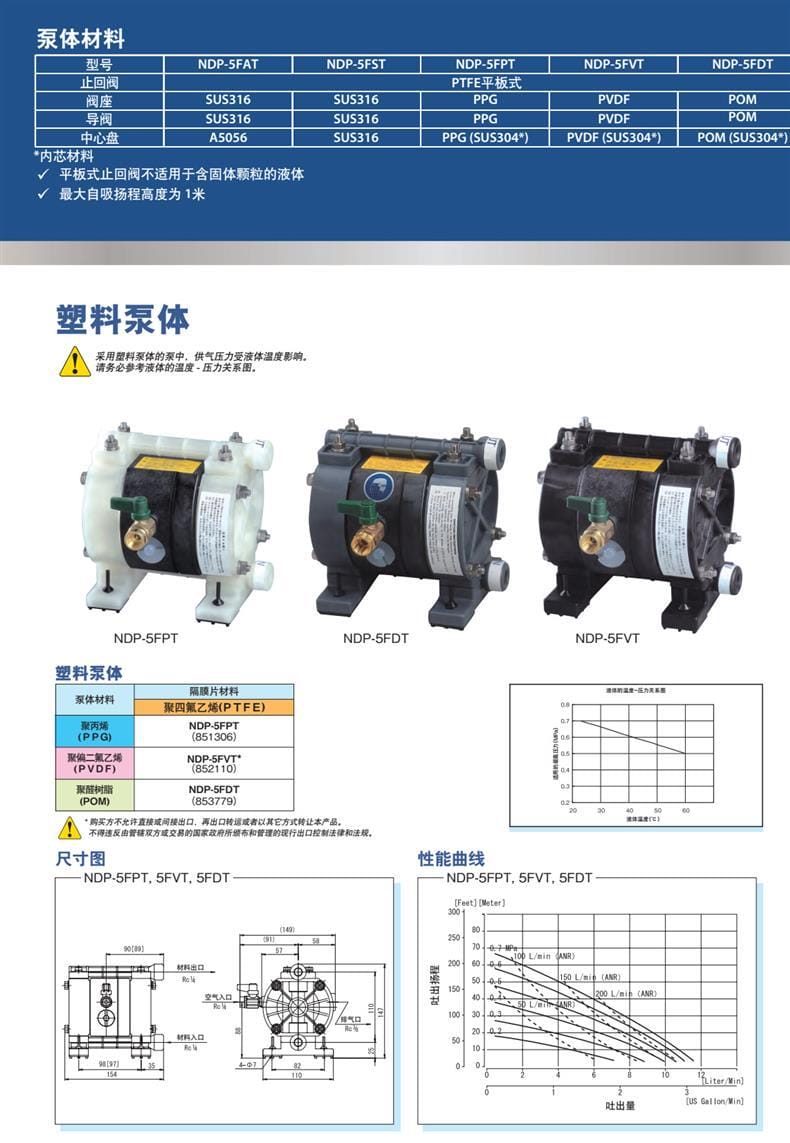

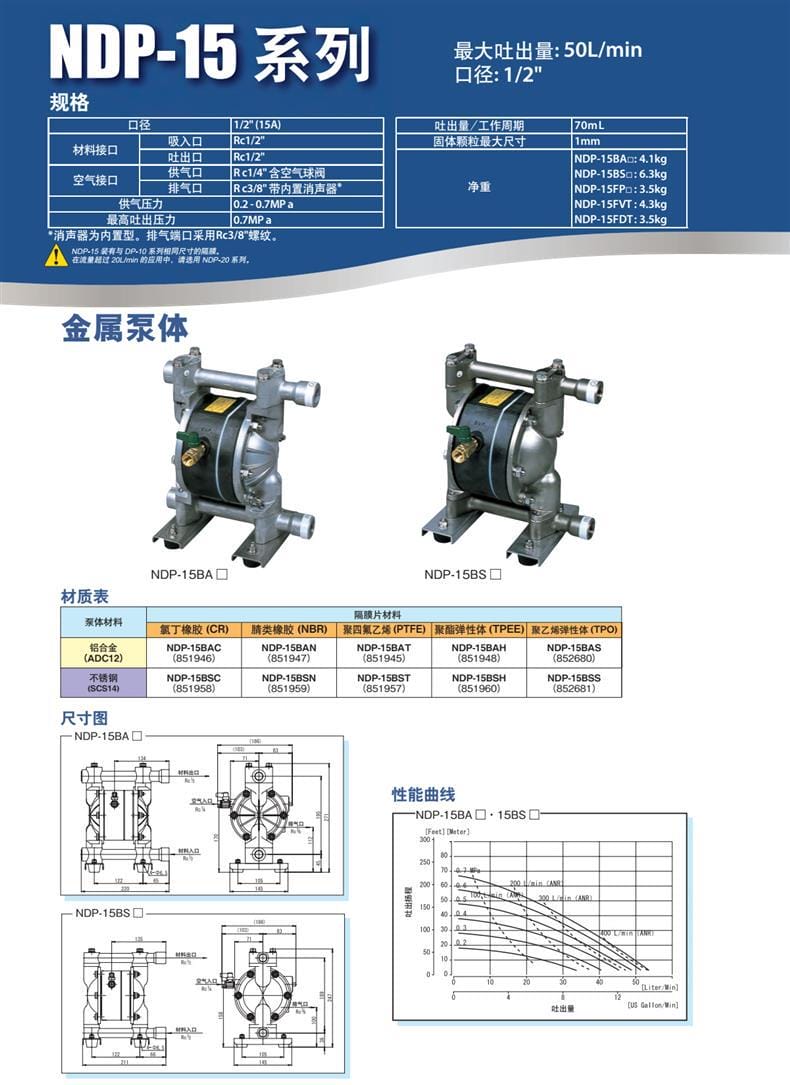

典型系列規格參考（NDP-5/10/15）

系列	口徑	最大吐出量	吐出量/工作周期	固體顆粒最大尺寸

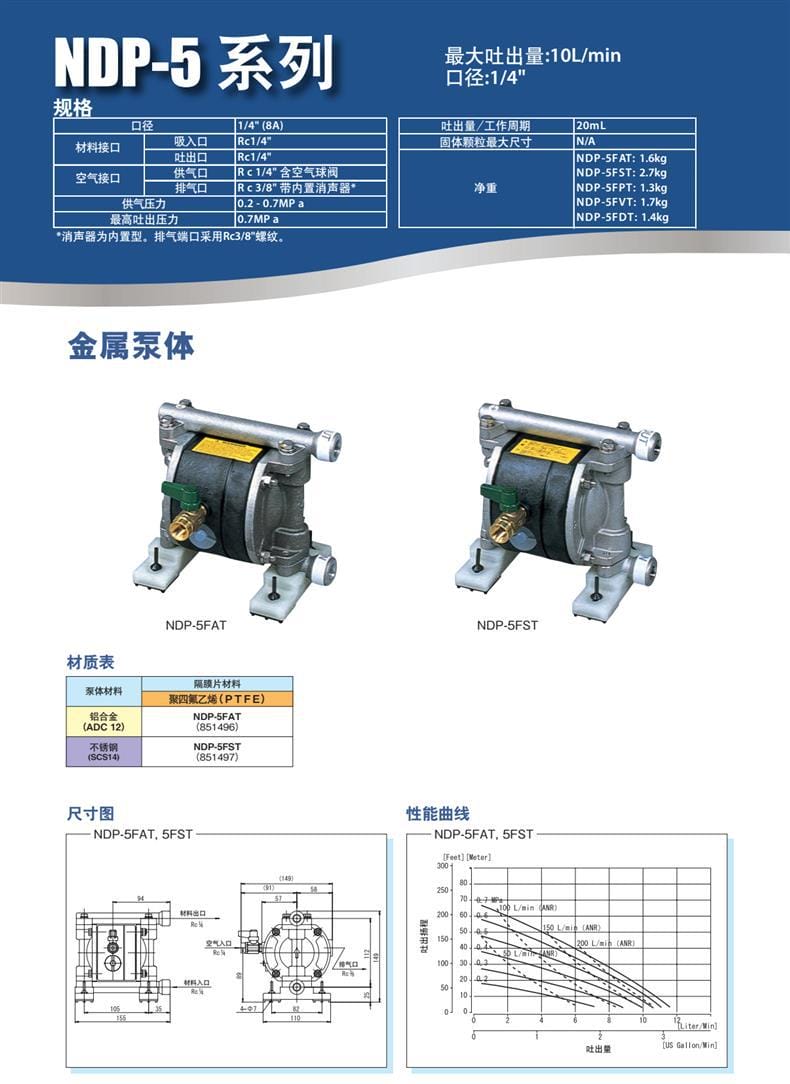

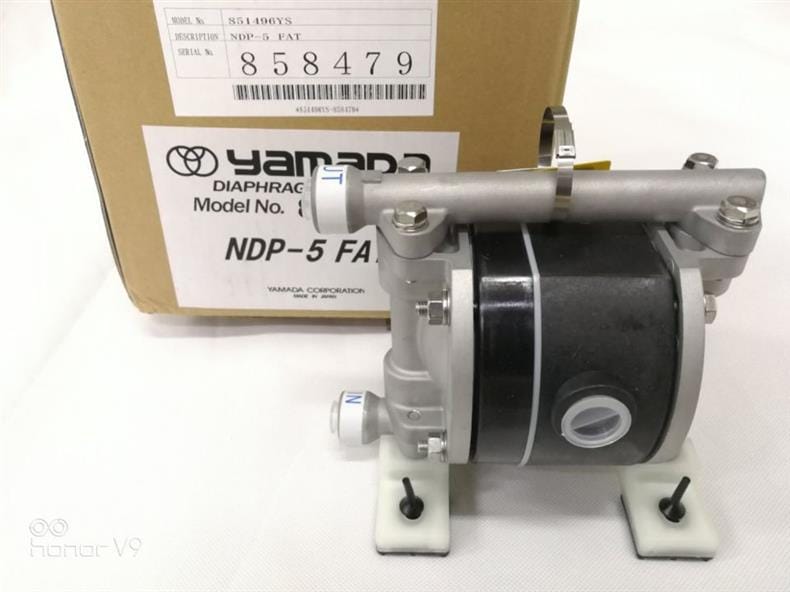

NDP-5	1/4" (8A)	10 L/min	20 mL	N/A

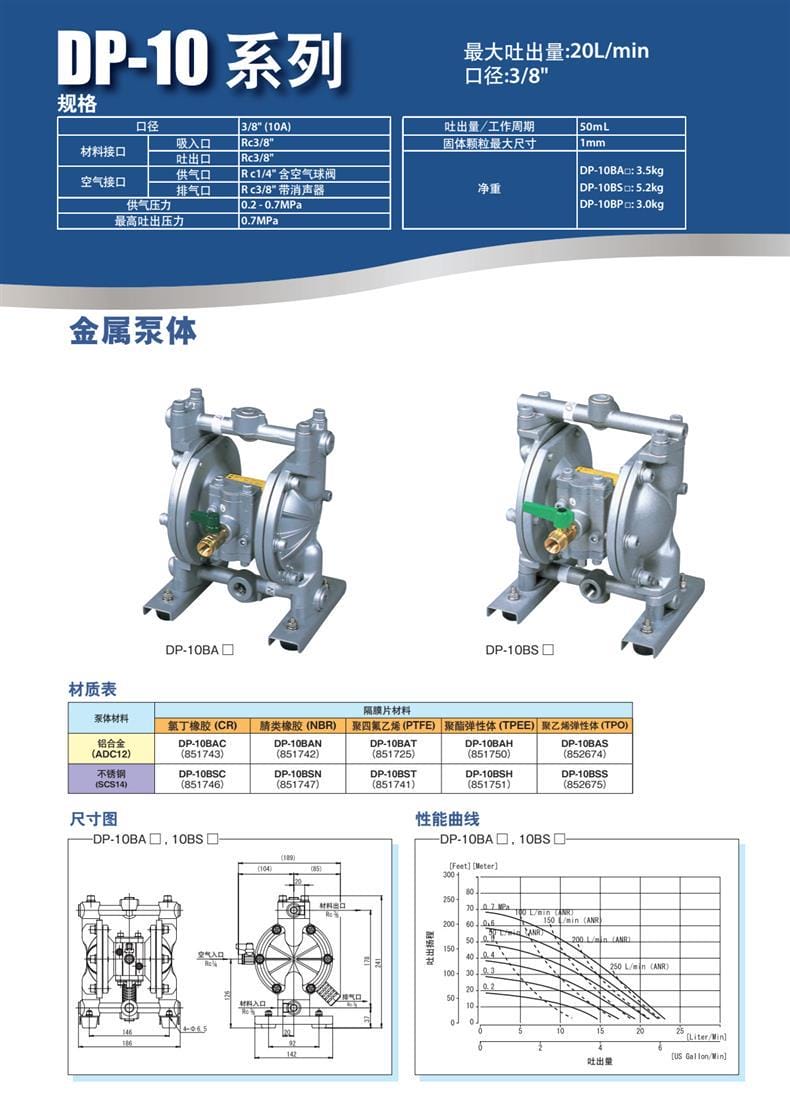

NDP-10	3/8" (10A)	20 L/min	50 mL	1 mm
NDP-15	1/2" (15A)	50 L/min	70 mL	1 mm

應用行業

化工與制藥：腐蝕性化學品、溶劑及高純度流體輸送（依托不銹鋼、PTFE、PVDF材質）。
涂裝與表面處理：油漆、涂料、樹脂及粘稠液體輸送（依托平板閥與TPEE材質）。
水處理與環保：污水、污泥及含顆粒介質處理（依托球閥與耐磨材質）。
食品與飲料：食品級流體輸送（依托EPDM及合規材質）。
電子與半導體：超純水及敏感化學品的精準輸送。

安裝條件

氣源連接：需配置0.2-0.7MPa的穩定潔凈壓縮空氣，供氣口需安裝空氣球閥（如Rc1/4"螺紋接口）。
排氣要求：排氣口需連接內置消聲器（如Rc3/8"螺紋），確保排氣順暢并符合噪音標準。
管路匹配：吸入口與吐出口需嚴格對應泵體口徑規格（如Rc1/4"、Rc3/8"、Rc1/2"等），確保密封無泄漏。

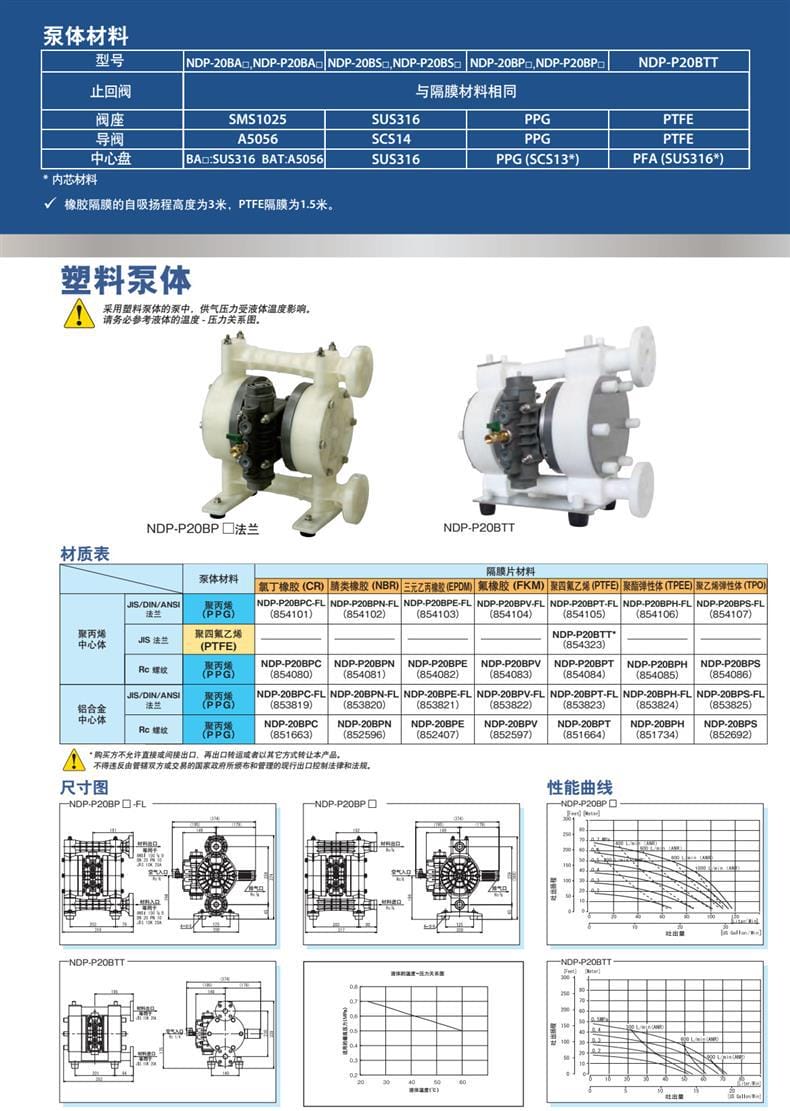

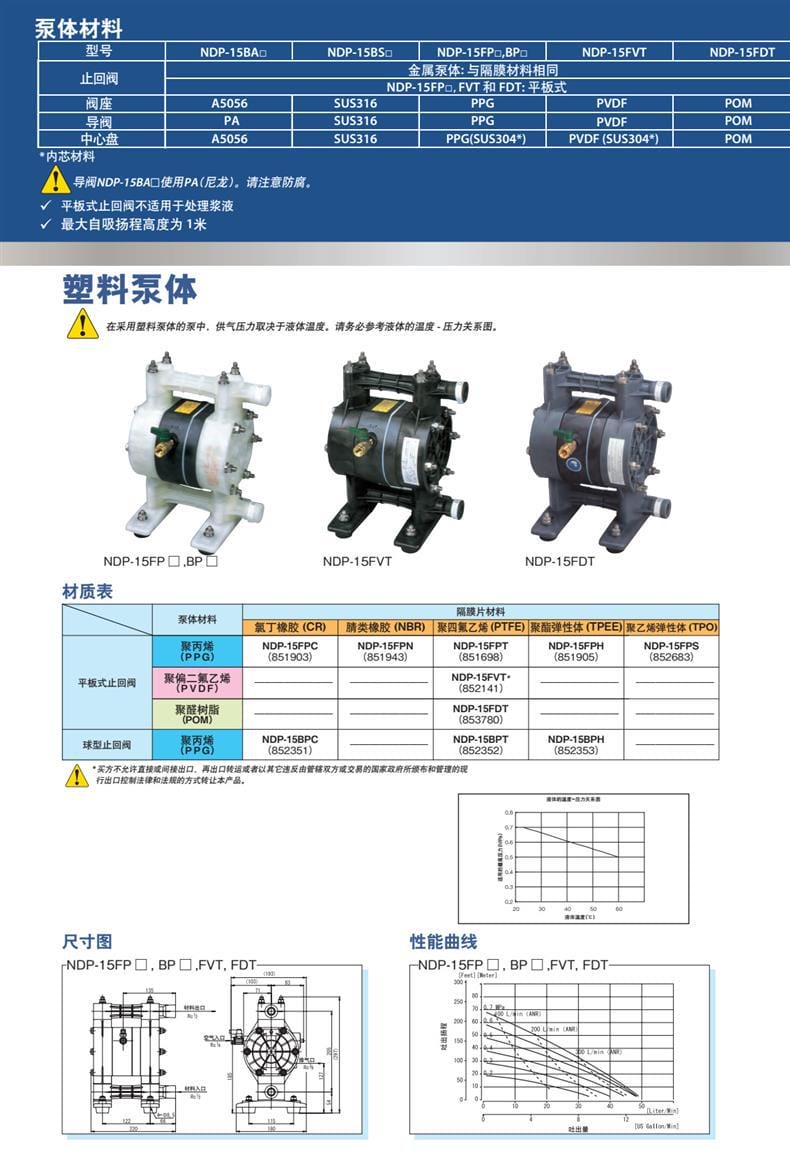

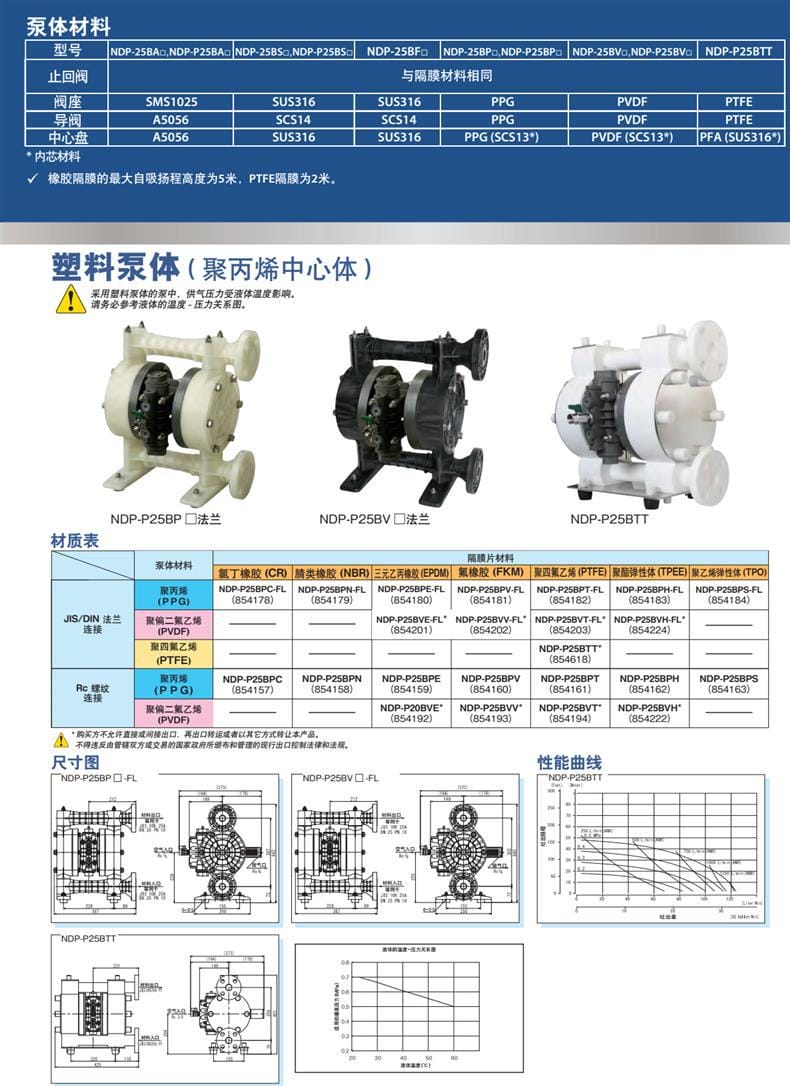

塑料泵體特殊要求：安裝塑料泵體（PPG/PVDF/POM）時，必須參考廠家提供的“液體的溫度-壓力關系圖”，依據實際流體溫度限定安全供氣壓力。

注意事項

高溫工況預警：當使用溫度超過70℃時，泵內部換向部分的材質必須進行變更，務必提前向廠家咨詢確認，切勿直接使用標準件。
閥門選型限制：平板式止回閥（F系列）嚴禁用于處理含固體顆粒的液體或漿液，含顆粒工況必須選用球閥（B系列）。

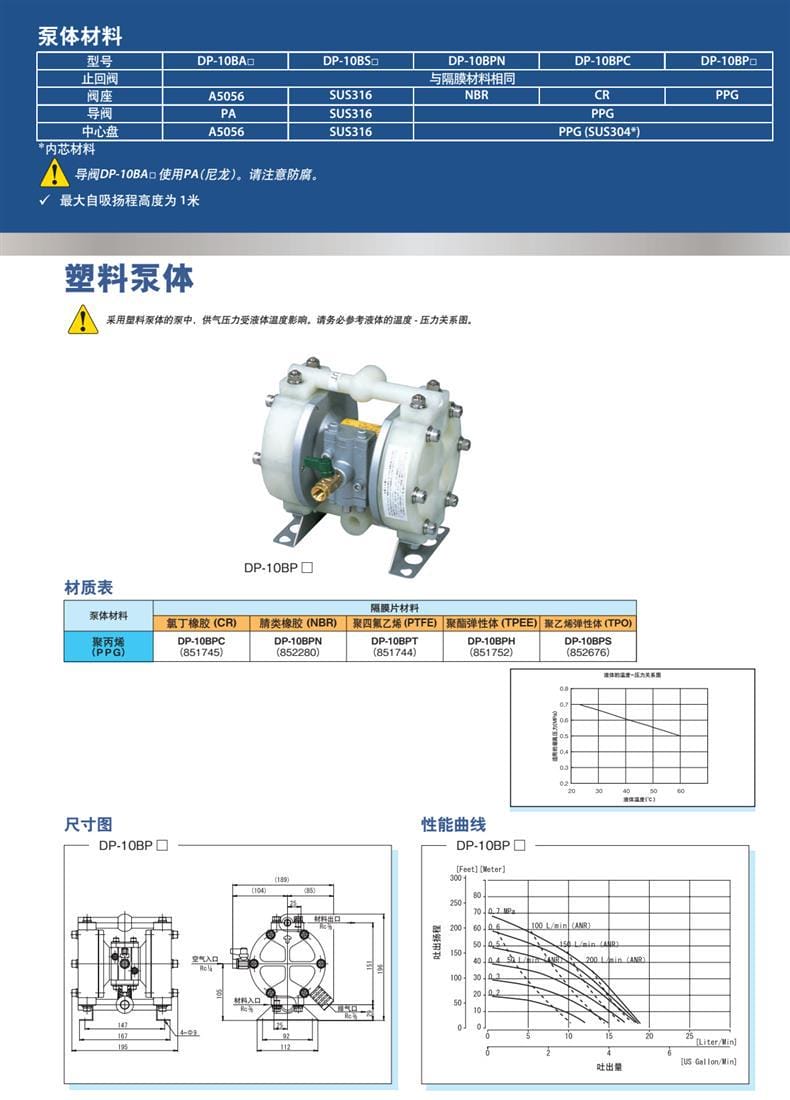

防腐提醒：部分型號（如NDP-10BA口、NDP-15BA口）的導閥采用PA（尼龍）材質，在特定化學環境下需特別注意防腐適用性。
出口合規：購買方不得違反所在國及交易國政府頒布的現行出口管制法律法規，嚴禁違規直接或間接出口、再出口或轉讓本產品。

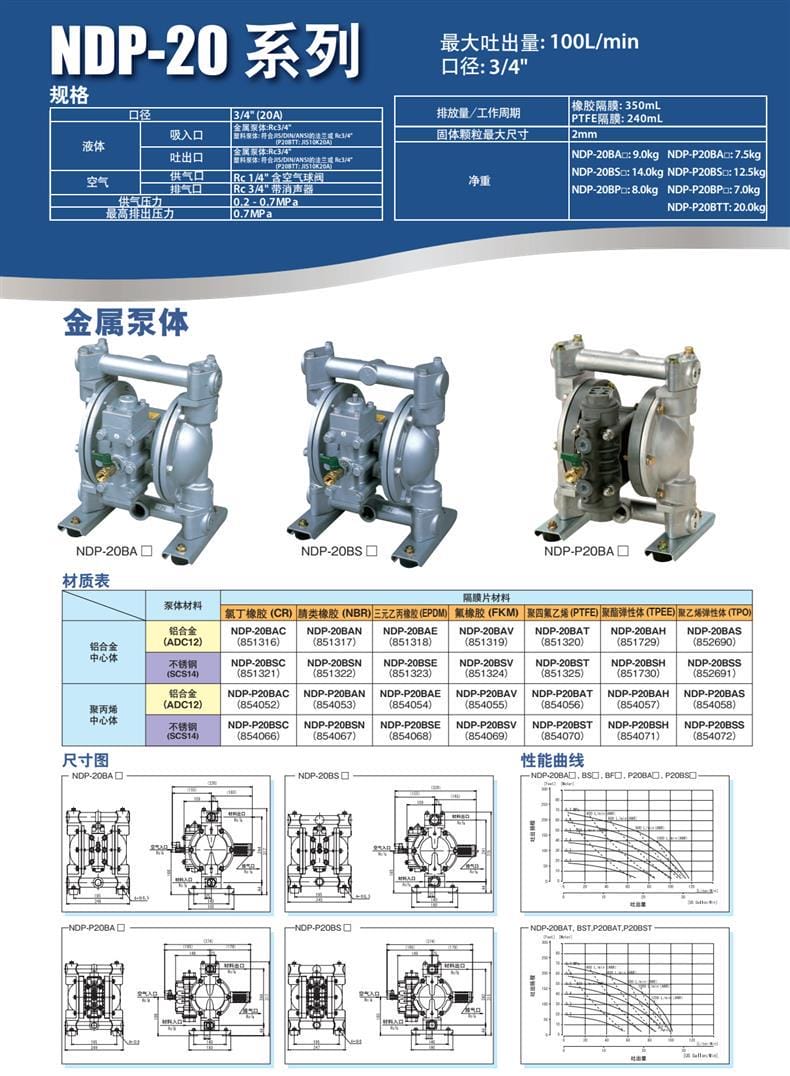

流量升級建議：在流量需求超過20L/min的應用場景中，請直接選用NDP-20及以上系列口徑泵型。
