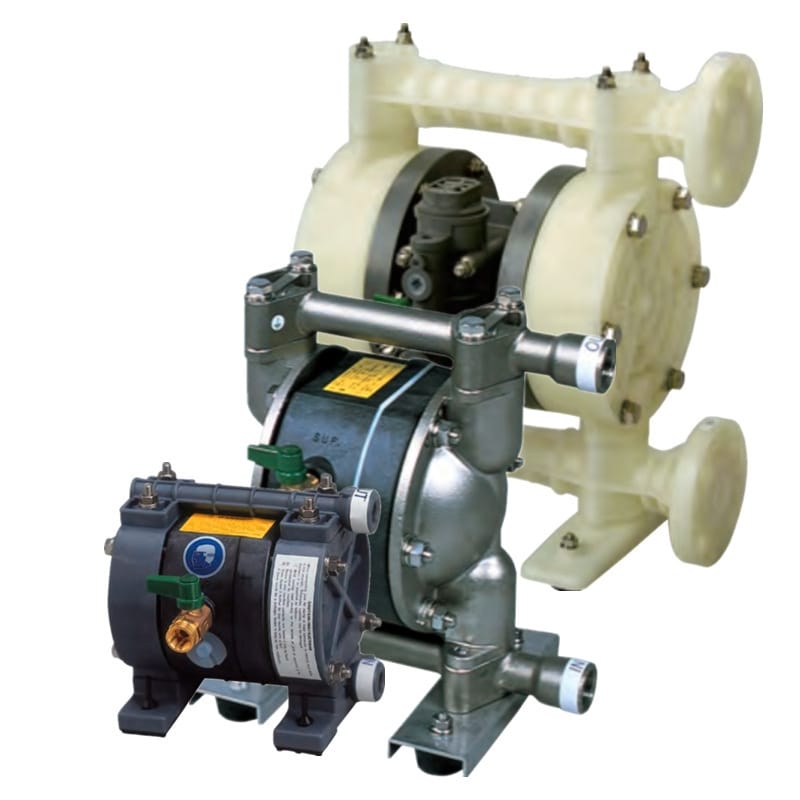

雅瑪達（YAMADA）高性能氣動隔膜泵系列產品指南
核心特點

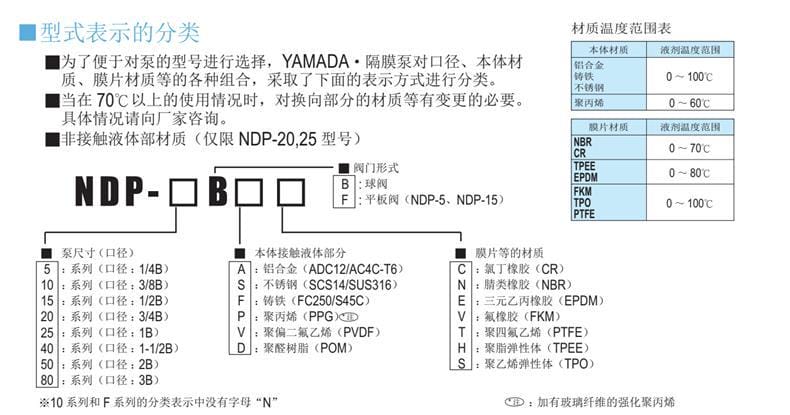

- 模塊化定制設計：提供口徑、本體材質、膜片材質等多種組合，型號標識清晰，便于精準選型。
- 雙閥門系統適配：球閥（B型）適用于含固體顆粒的介質，平板閥（F型）適用于純凈流體，滿足不同工況需求。
- 材質豐富耐腐蝕：接觸液體部分涵蓋鋁合金、鑄鐵、不銹鋼，以及聚丙烯(PP)、聚偏二氟乙烯(PVDF)、聚醛樹脂(POM)等工程塑料，耐化學性極佳。
- 膜片多樣高適應：配備NBR、CR、PTFE、TPEE、EPDM、FKM等多種膜片材質，從容應對不同溫度與化學介質。
- 靜音運行設計：排氣口標配內置消聲器，有效降低氣動噪音，改善工作環境。
技術參數
通用工作參數
- 供氣壓力：0.2 - 0.7 MPa
- 最高吐出壓力：0.7 MPa
- 最大自吸揚程：1米
溫度范圍規范
| 類別 |
材質 |
適用液劑溫度范圍 |
| 本體材質 |
鋁合金 / 鑄鐵 / 不銹鋼 |
0~100℃ |
|
聚丙烯 (PP) |
0~60℃ |
| 膜片材質 |
NBR (腈類) / CR (氯丁) |
0~70℃ |
|
TPEE (聚脂彈性體) / EPDM (三元乙丙) |
0~80℃ |
|
FKM (氟橡膠) / PTFE (聚四氟乙烯) |
0~100℃ |
主要系列規格參數表
| 系列 |
口徑 |
最大吐出量 |
吐出量/工作周期 |
固體顆粒最大尺寸 |
凈重范圍 |

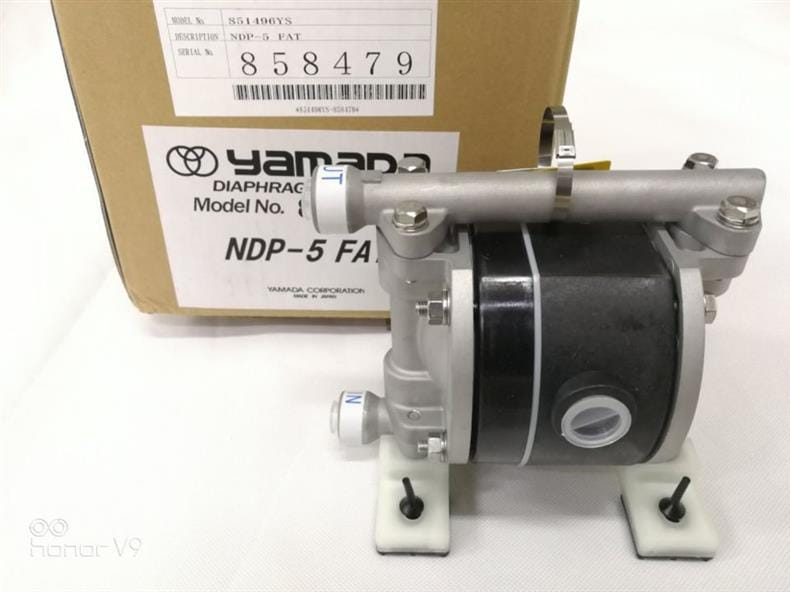

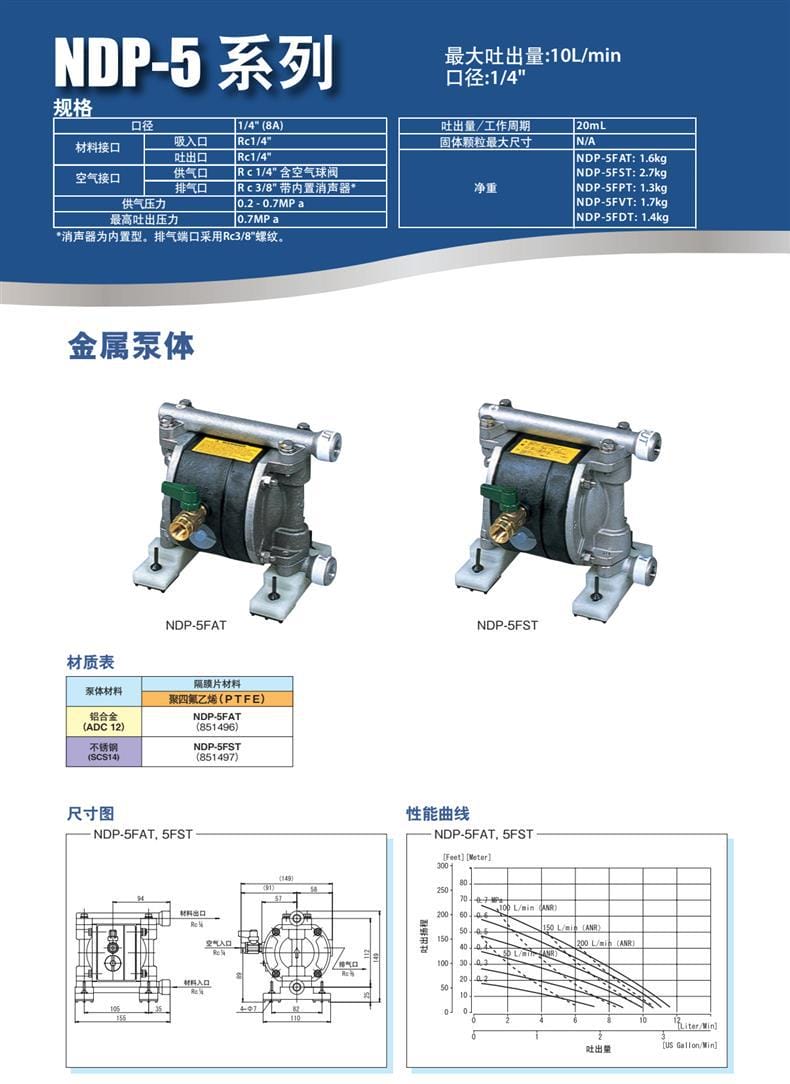

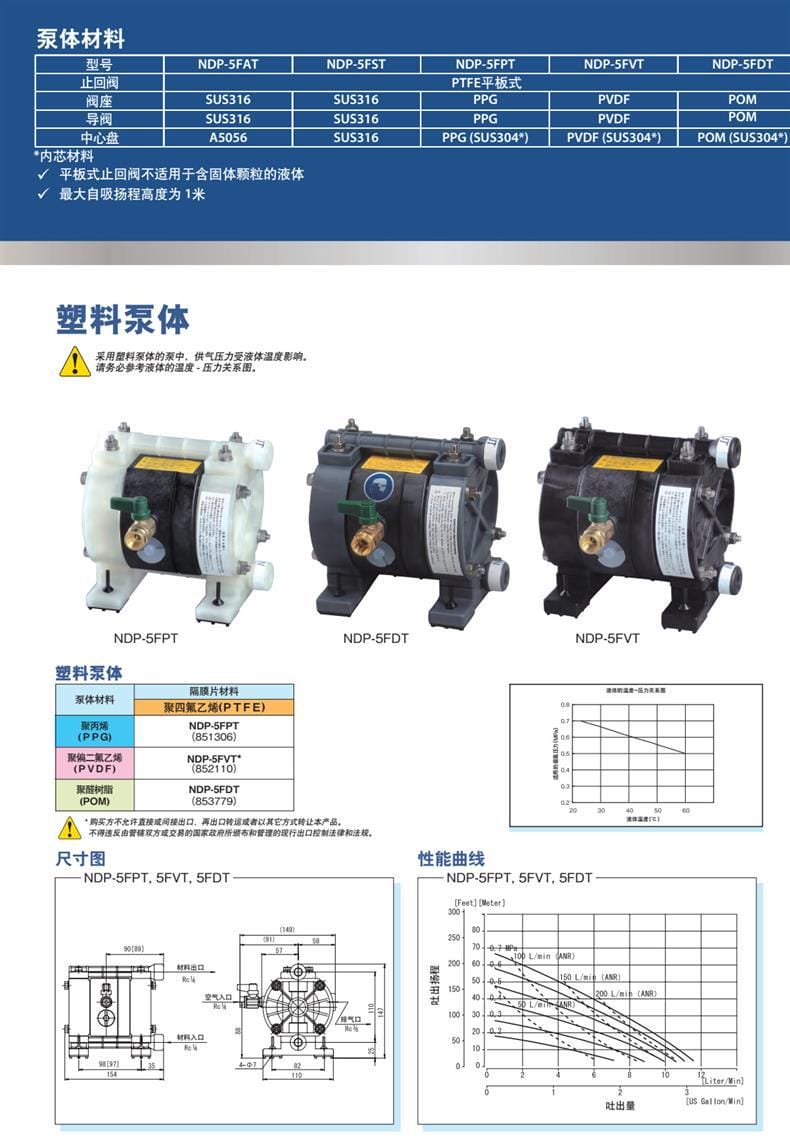

| NDP-5 |
1/4" (8A) |
10 L/min |
20 mL |
N/A |
1.3 - 2.7 kg |

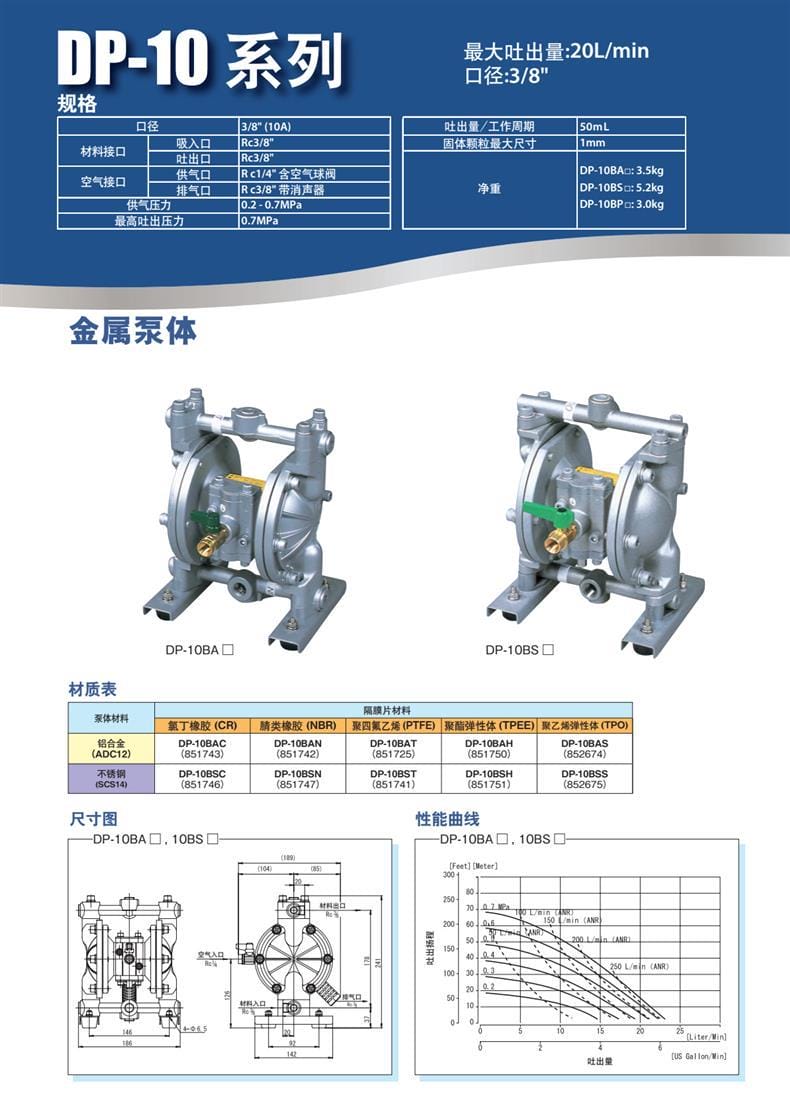

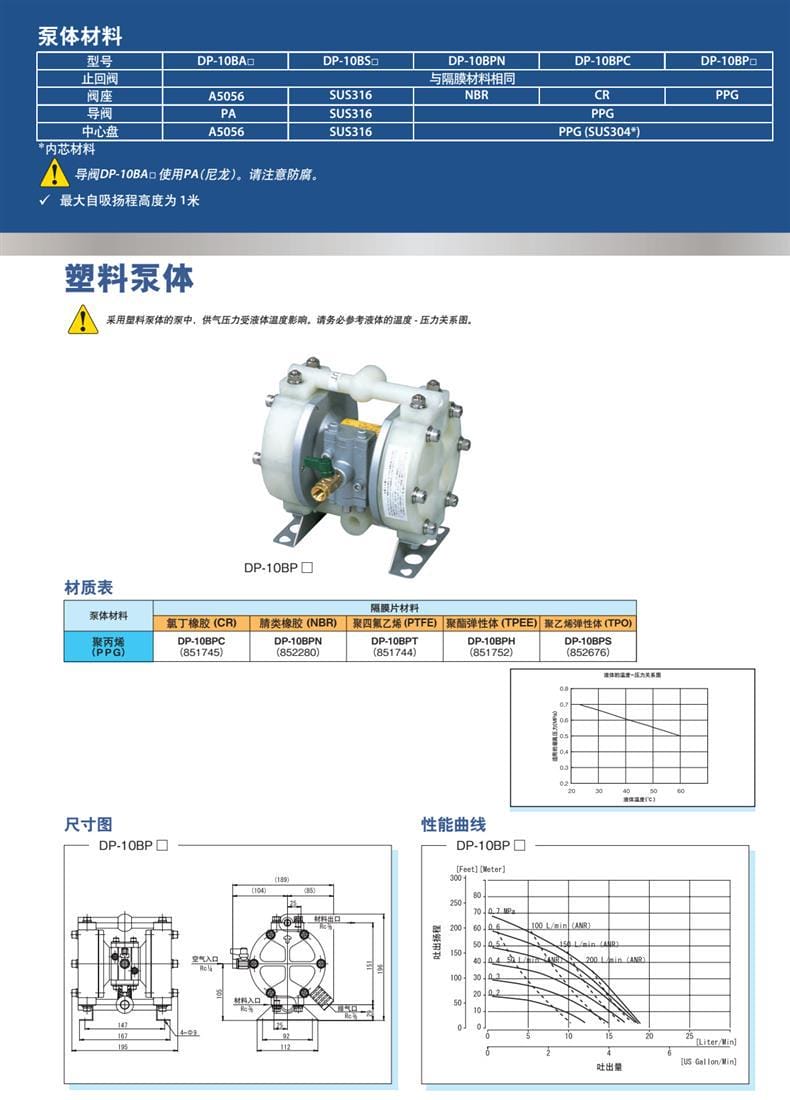

| NDP-10 |
3/8" (10A) |
20 L/min |
50 mL |
1 mm |
3.0 - 5.2 kg |

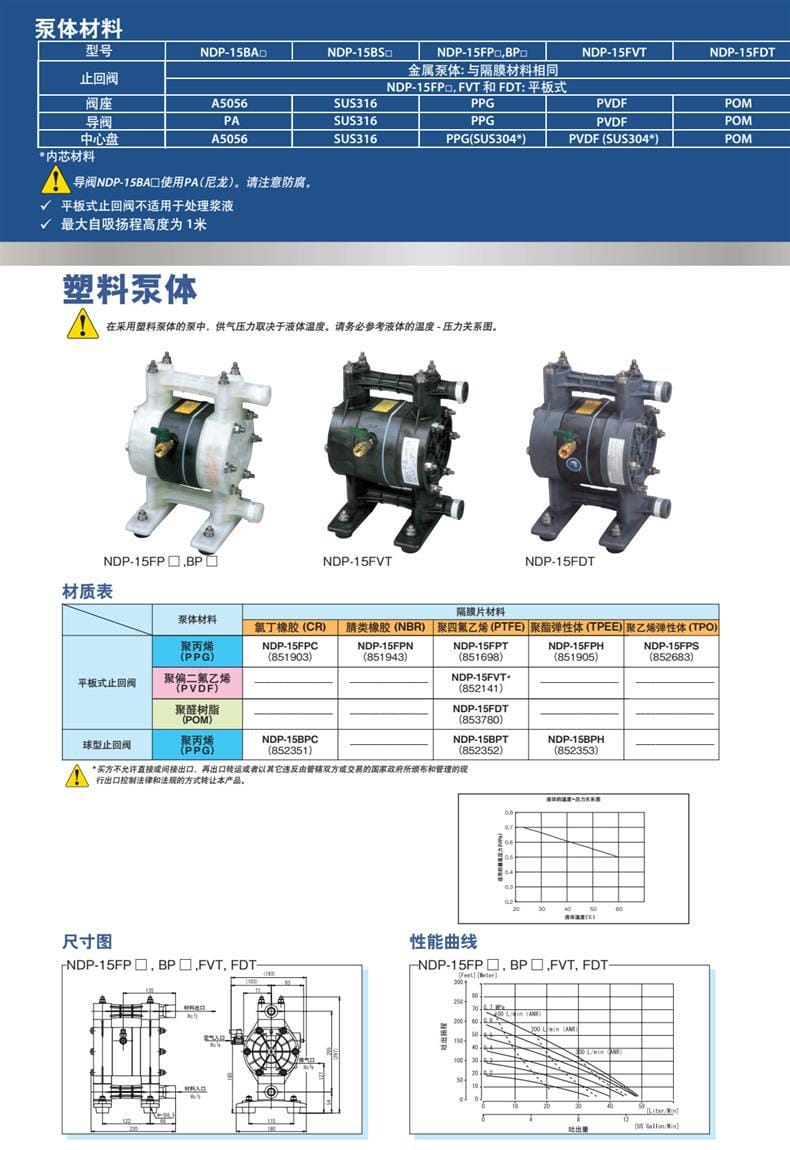

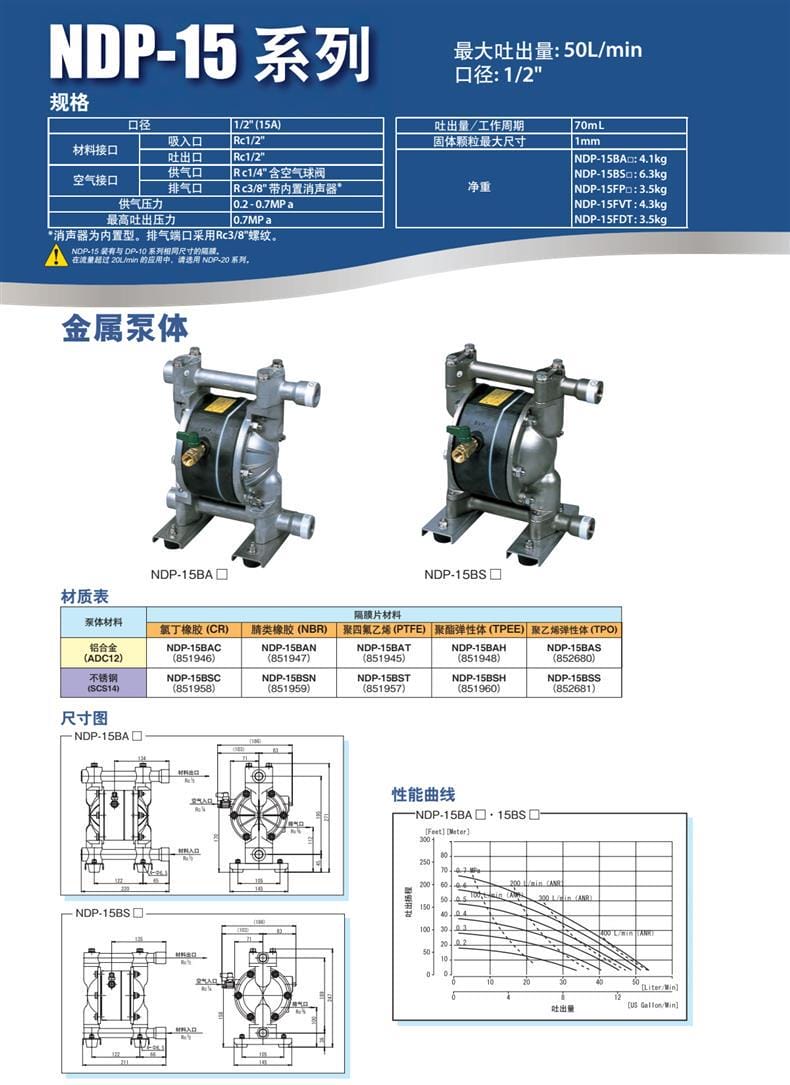

| NDP-15 |
1/2" (15A) |
50 L/min |
70 mL |
1 mm |
3.5 - 6.3 kg |

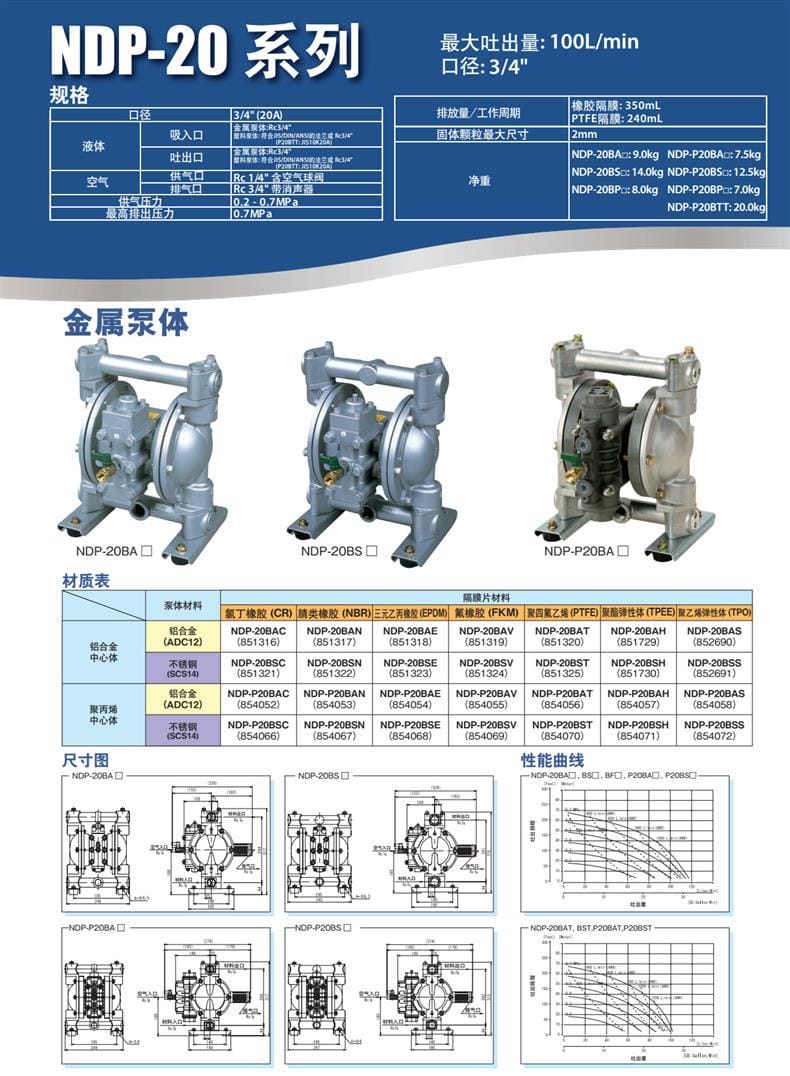

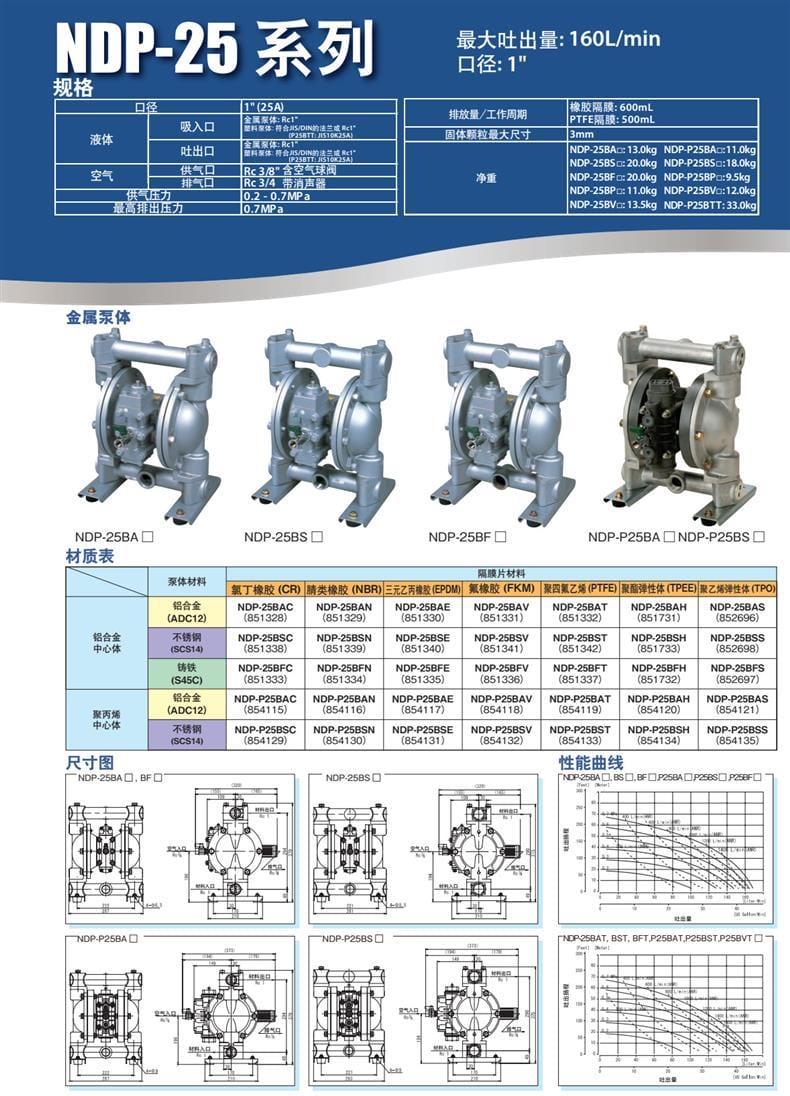

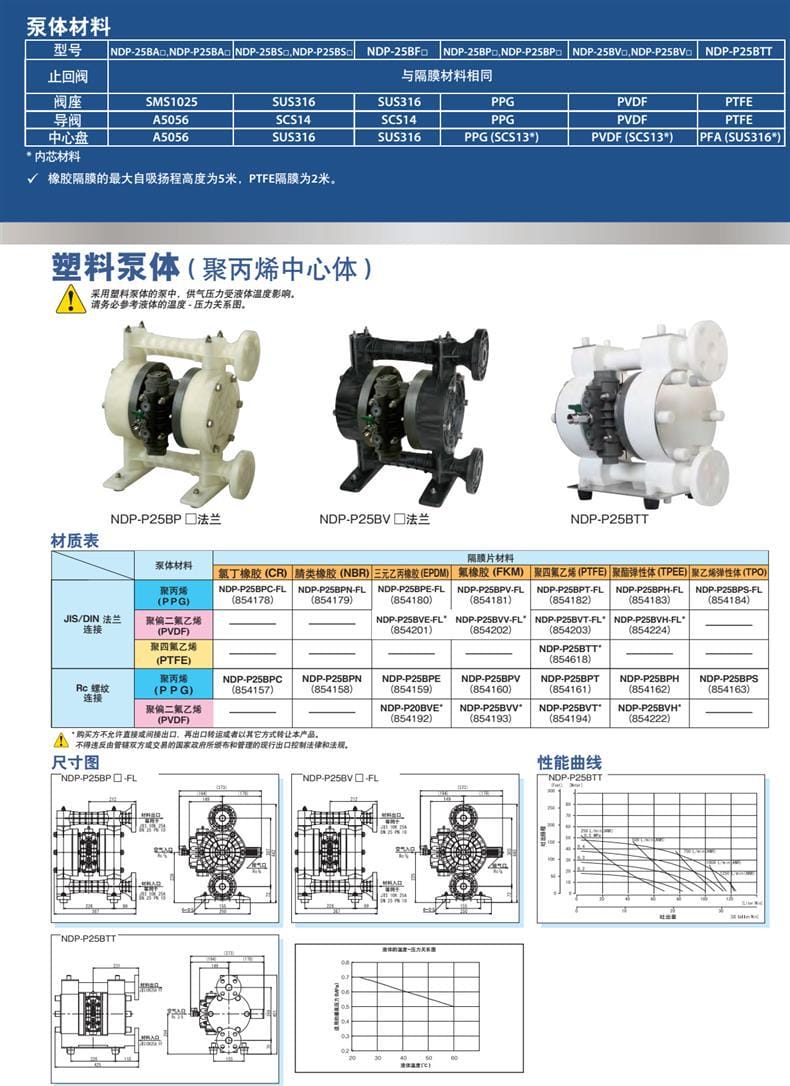

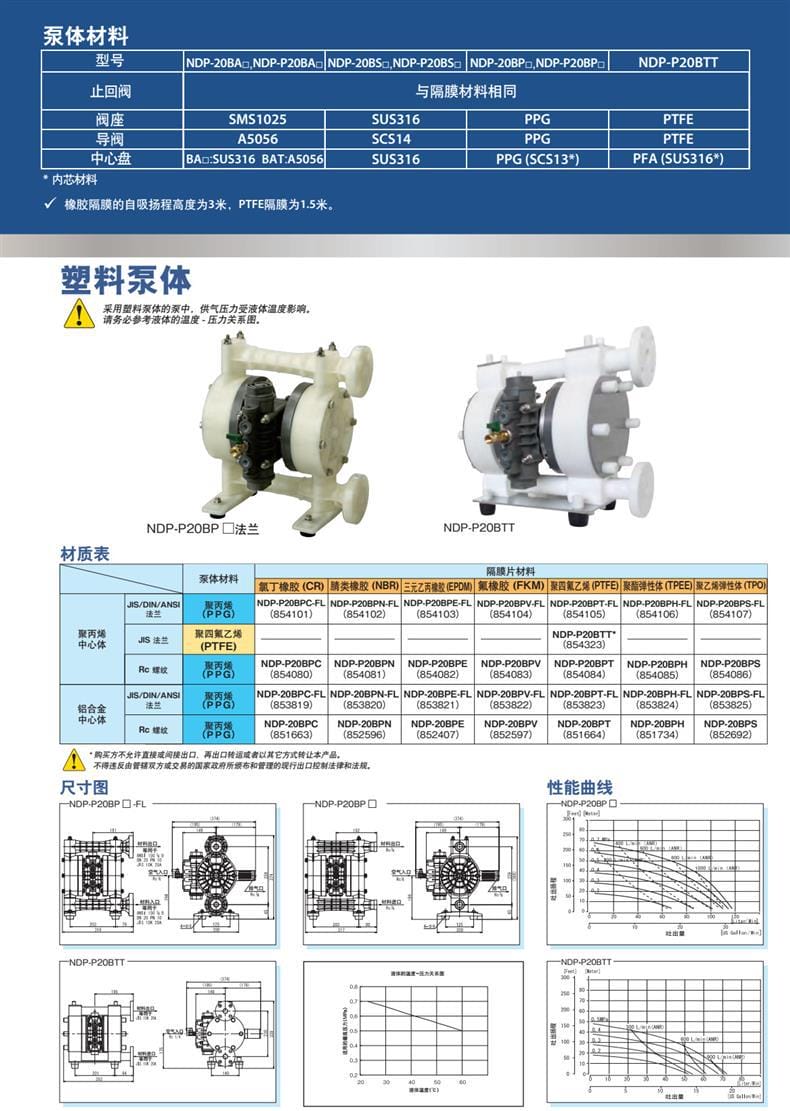

(注：全系列還涵蓋NDP-20至NDP-80等更大口徑型號，具體參數詳見各子系列手冊)
應用行業
- 化工與制藥行業：憑借優異的耐腐蝕材質（不銹鋼、PTFE、PVDF等），安全輸送酸堿、有機溶劑及藥液。
- 涂裝與表面處理：適用于油漆、涂料、樹脂等高粘度流體的平穩輸送。
- 環保與水處理：處理污水、化學添加劑及輕微污泥（選用球閥型號）。
- 食品與飲料加工：符合衛生要求的不銹鋼及特種彈性體膜片型號可選。
- 一般工業制造：用于潤滑油、切削液及各類工業循環流體的轉移。
安裝條件
- 氣源連接要求：供氣口需配置Rc螺紋接口及空氣球閥（如NDP-5/10/15為Rc1/4"），確保進氣壓力穩定在0.2-0.7MPa范圍內。
- 排氣管路配置：排氣口采用Rc螺紋（如NDP-5/15為Rc3/8"），必須連接內置消聲器以保證排氣順暢及降噪。
- 物料管路匹配：吸入口與吐出口均采用Rc螺紋標準，需根據口徑規格匹配相應的密封管件，防止泄漏。
- 塑料泵體特殊限制：安裝塑料泵體型號時，供氣壓力設定必須嚴格參照隨機的“液體溫度-壓力關系圖”進行調整，嚴禁超溫超壓運行。
注意事項
- 高溫工況預警：當使用液溫超過70℃時，泵內部換向部分材質需進行變更，務必提前向廠家咨詢確認，不可直接使用標準配置。
- 閥門選型禁忌：平板式止回閥（F型）嚴禁用于含固體顆粒的液體或漿液輸送，此類工況必須選用球閥（B型）型號。
- 防腐兼容性提示：鋁合金泵體型號（如NDP-10BA口、NDP-15BA口）的導閥使用了PA（尼龍）材質，在特定化學介質環境下需額外注意其防腐兼容性。
- 流量選型建議：在流量需求超過20L/min的應用場景中，為保證效率與穩定性，建議選用NDP-20及以上系列泵型。
- 出口管制合規：購買方須遵守所在國政府頒布的現行出口管制法律法規，未經許可不得直接或間接出口、再出口或轉運本產品。
