雅瑪達（YAMADA）高性能氣動雙隔膜泵產品詳解

核心特點

高性能氣動驅動：采用壓縮空氣為動力源，無需電源，安全可靠，適用于易燃易爆環境。

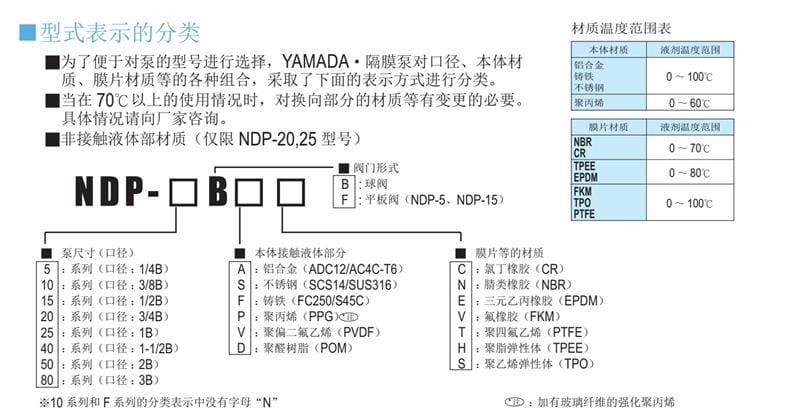

模塊化定制設計：通過口徑、本體材質、膜片材質及閥門形式的靈活組合，精準匹配不同流體輸送需求。

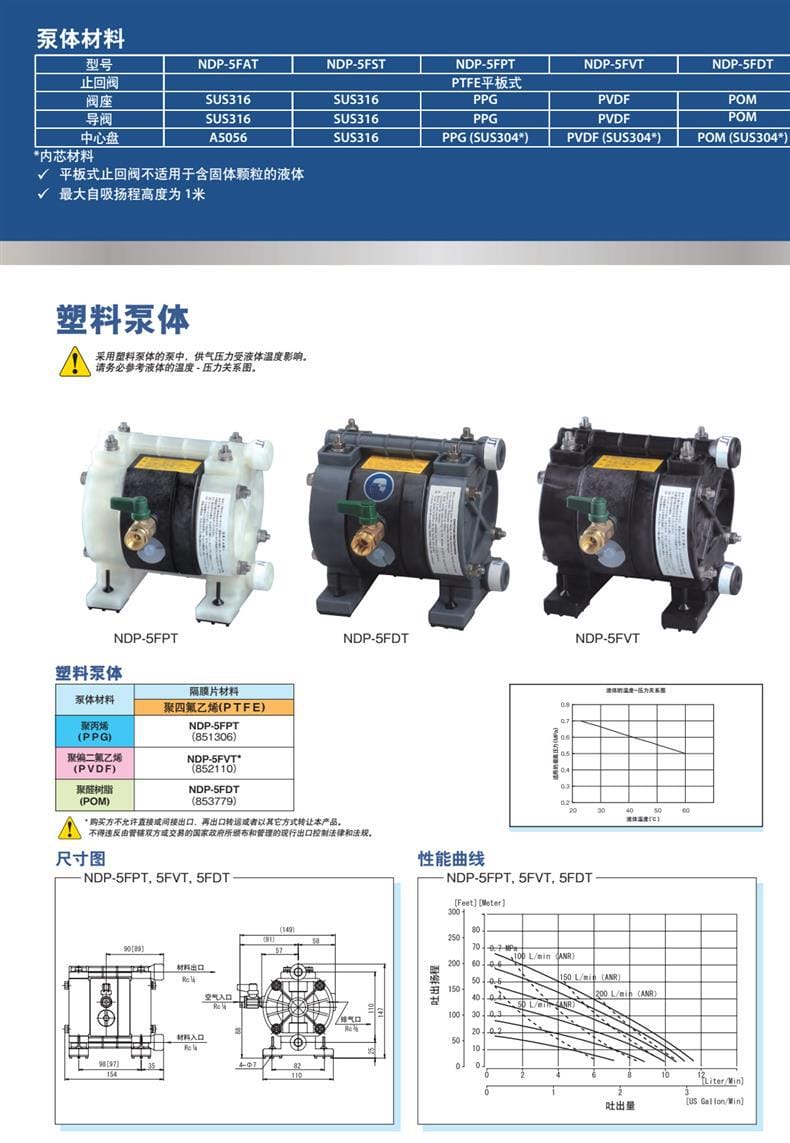

雙閥門系統可選：提供球閥（B系列，適用于含顆粒液體）與平板閥（F系列，NDP-5/15專屬，高效密封）兩種形式。
靜音運行：排氣口標配內置消聲器，大幅降低運行噪音，改善工作環境。
材質多樣性：涵蓋鋁合金、鑄鐵、不銹鋼及多種工程塑料（PPG、PVDF、POM），耐腐蝕及耐溫性能卓越。

技術參數

通用性能參數

供氣壓力：0.2 - 0.7 MPa
最高吐出壓力：0.7 MPa
最大自吸揚程：1米

材質與溫度范圍

部件	材質	液劑溫度范圍
本體材質	鋁合金 / 鑄鐵 / 不銹鋼	0 ~ 100℃

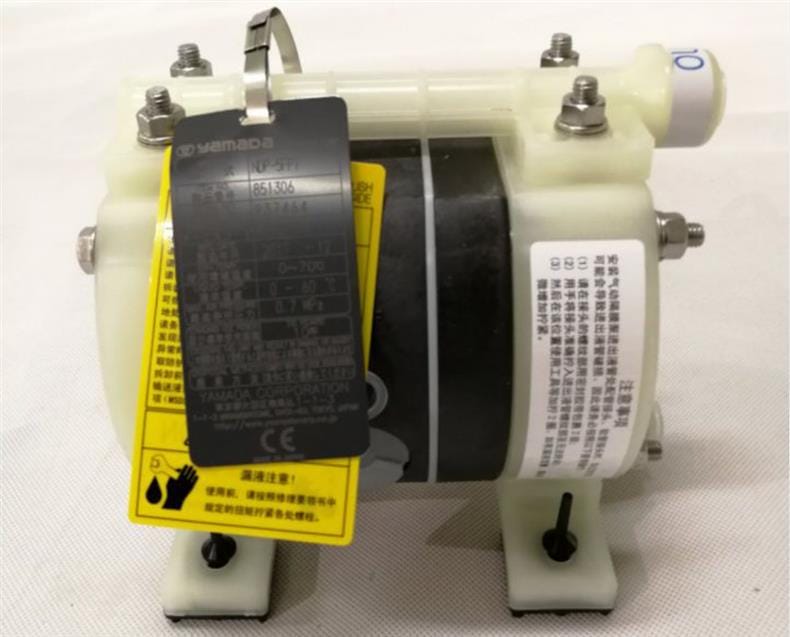

本體材質	聚丙烯 (PPG)	0 ~ 60℃
膜片材質	NBR / CR (氯丁橡膠)	0 ~ 70℃
膜片材質	TPEE / EPDM (三元乙丙橡膠)	0 ~ 80℃
膜片材質	FKM (氟橡膠) / PTFE (聚四氟乙烯)	0 ~ 100℃

系列規格對比

系列	口徑	最大吐出量	吐出量/工作周期	固體顆粒最大尺寸	凈重范圍

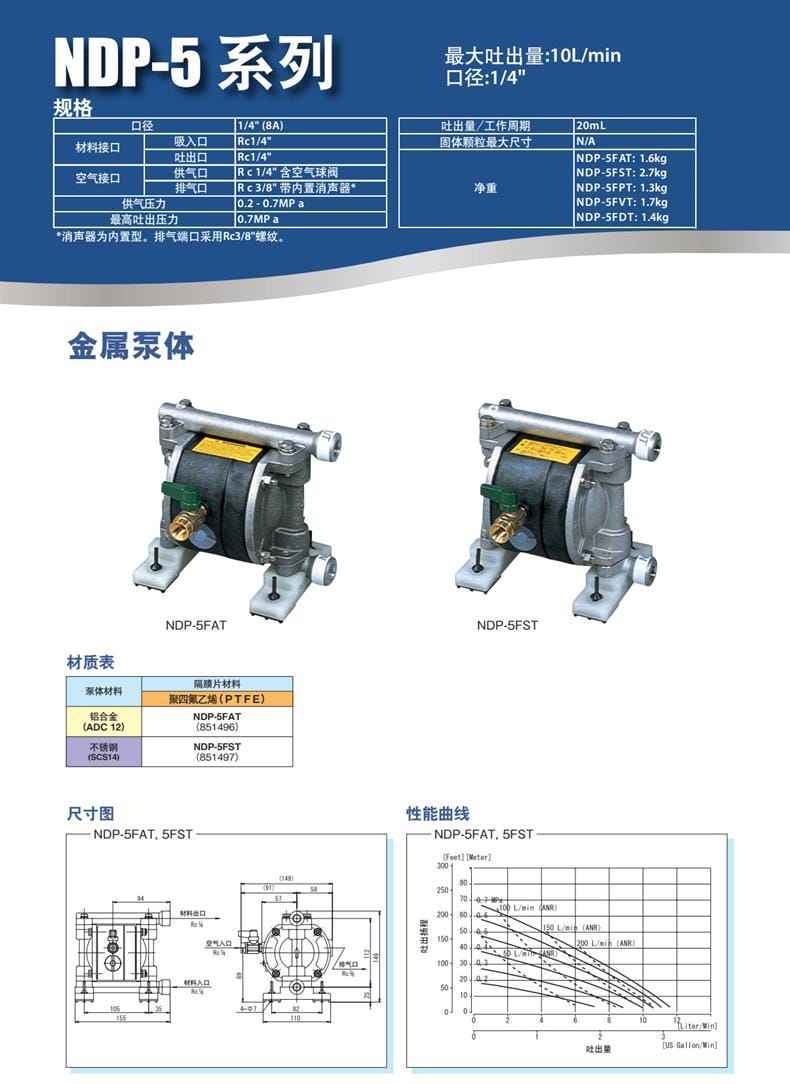

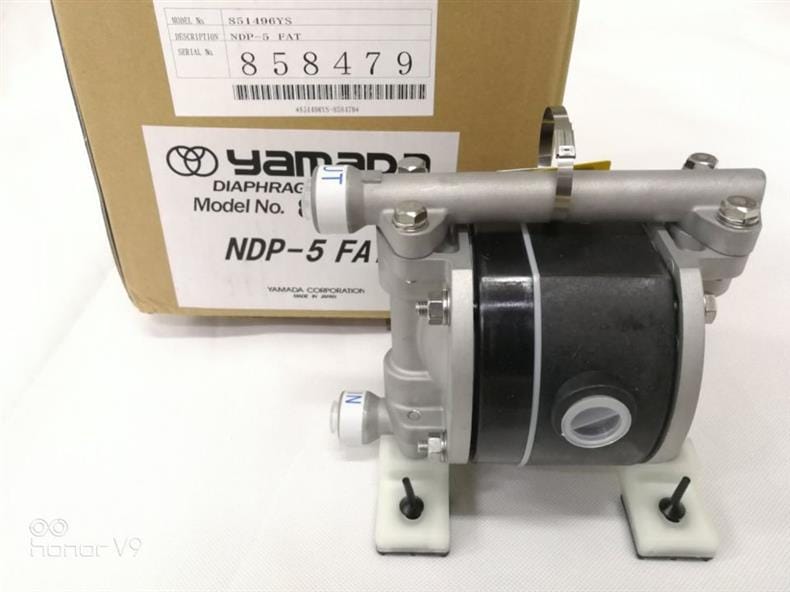

NDP-5	1/4" (8A)	10 L/min	20 mL	N/A	1.3 - 2.7 kg

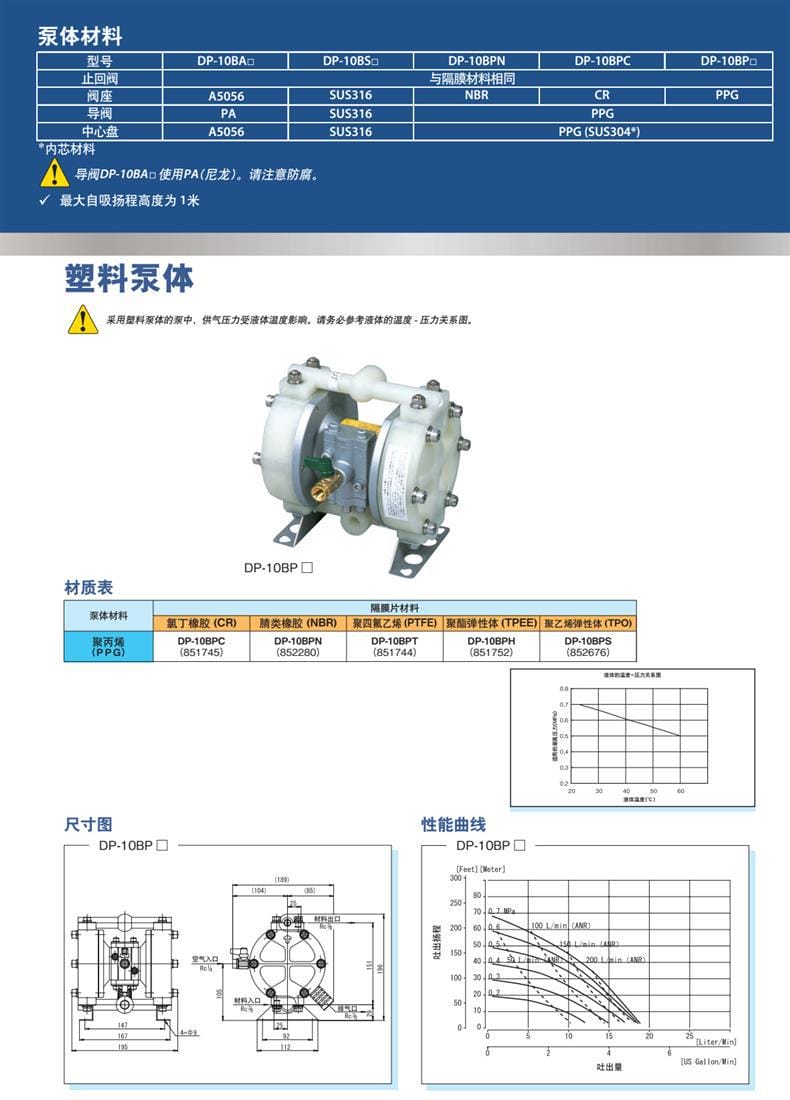

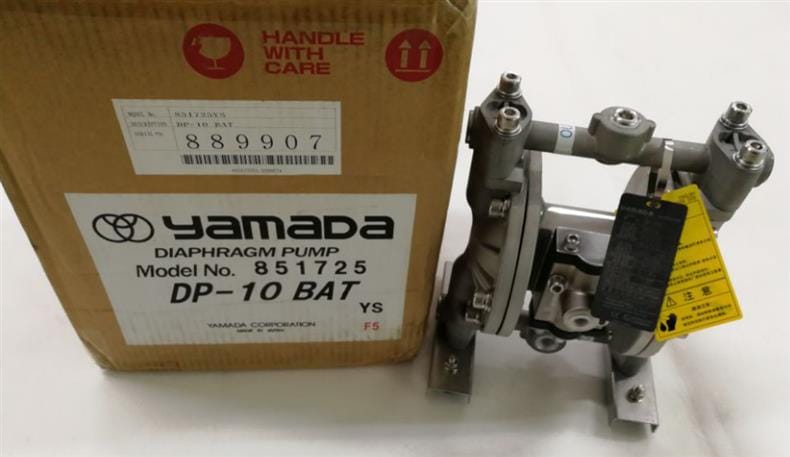

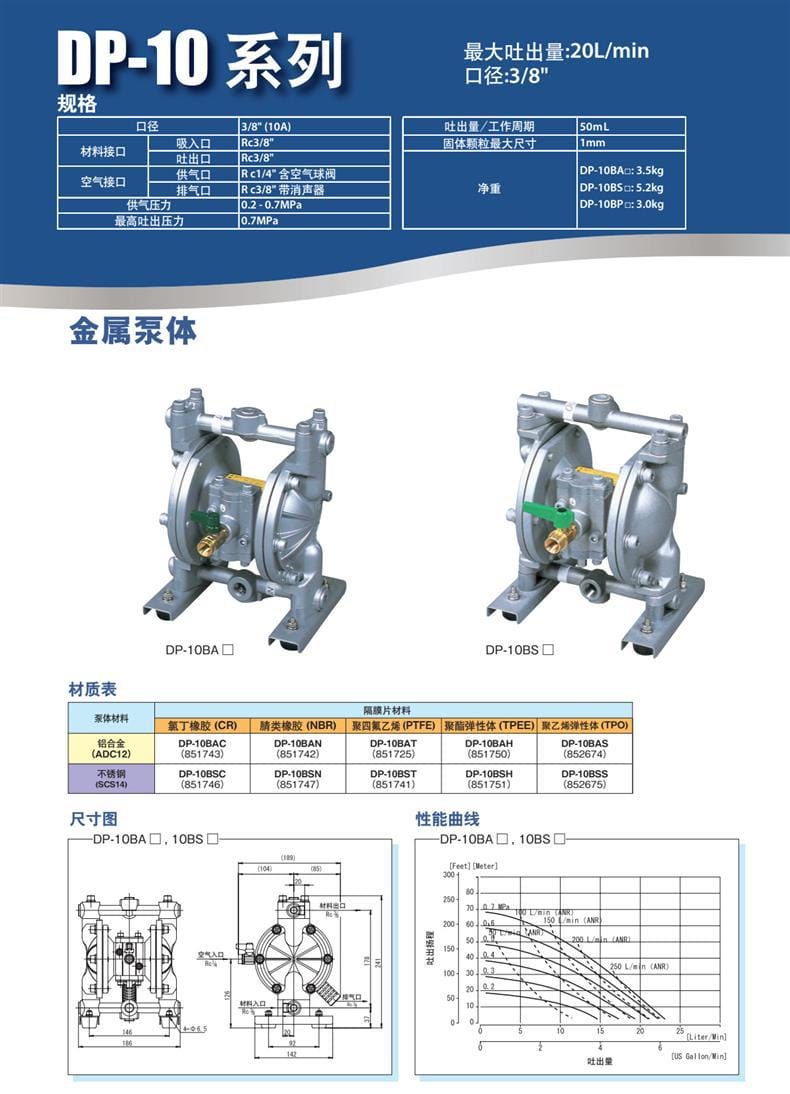

DP-10	3/8" (10A)	20 L/min	50 mL	1 mm	3.0 - 5.2 kg

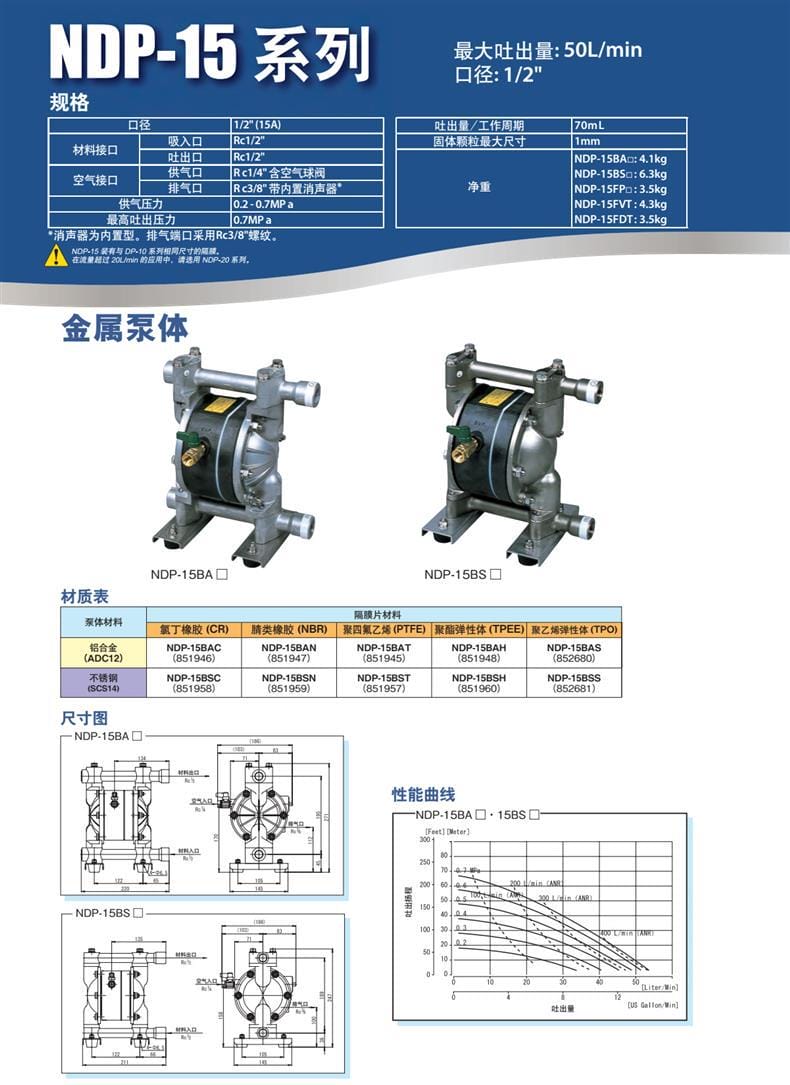

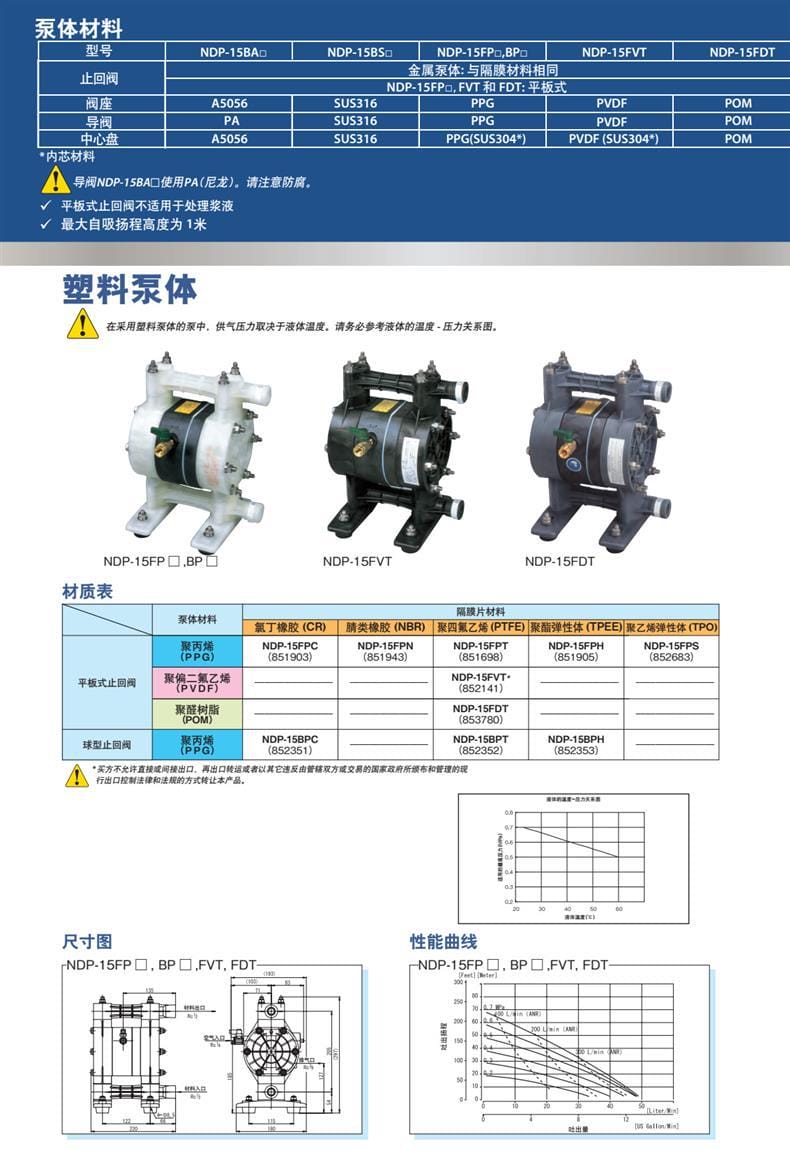

NDP-15	1/2" (15A)	50 L/min	70 mL	1 mm	3.5 - 6.3 kg

接口規格

吸入口/吐出口：Rc1/4" (NDP-5) / Rc3/8" (DP-10) / Rc1/2" (NDP-15)
供氣口：Rc1/4" (含空氣球閥)
排氣口：Rc3/8" (帶內置消聲器)

應用行業

化工與涂料行業：輸送腐蝕性酸堿溶劑、油漆、樹脂及粘稠液體。
水處理與環保行業：污水過濾、化學藥液投加及污泥輸送。
電子與半導體行業：高純度化學品的精準輸送（適用PVDF/PTFE材質）。
食品與飲料行業：衛生級流體輸送（適用不銹鋼及EPDM材質）。
一般制造業：潤滑油、切削液及一般工業液體的循環與轉移。

安裝條件

氣源要求：需提供穩定且干燥的0.2-0.7MPa壓縮空氣，供氣口需連接Rc1/4"空氣球閥。
管路連接：吸入口與吐出口需匹配相應口徑的Rc螺紋管件，確保密封無泄漏。
排氣環境：排氣口為Rc3/8"螺紋并內置消聲器，需將排氣引至安全或室外區域，避免噪音及潛在氣霧污染。

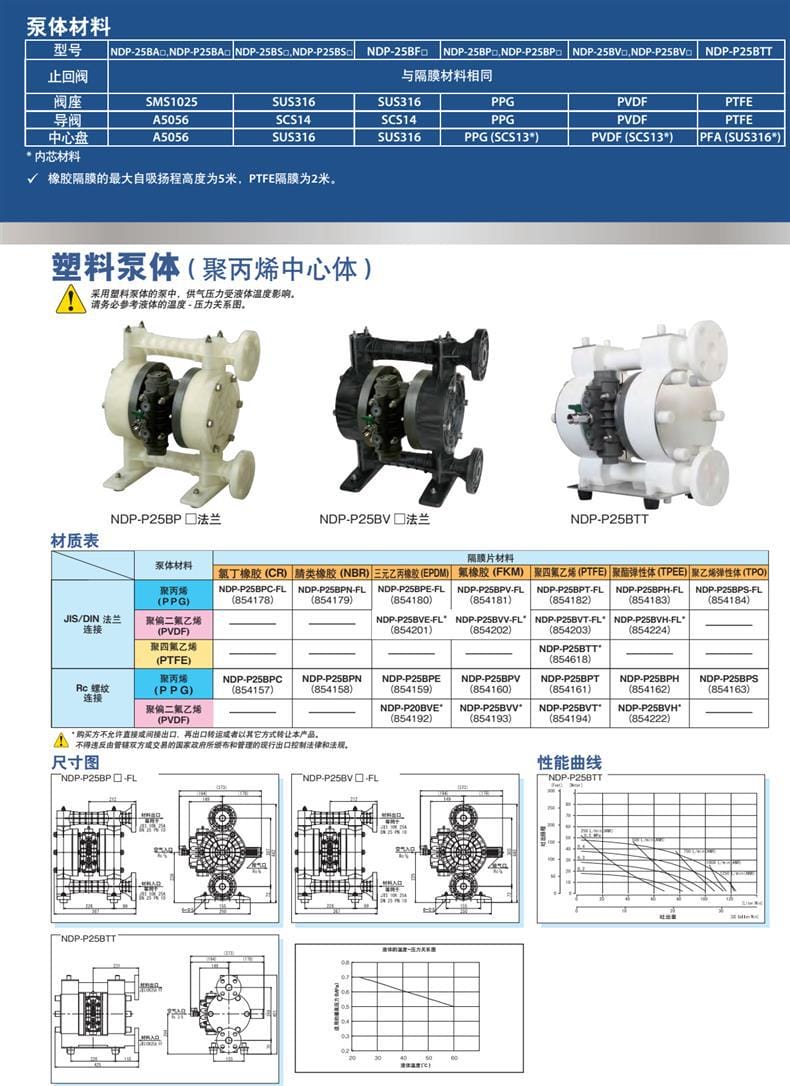

塑料泵體特殊要求：安裝塑料泵體型號時，必須嚴格參考廠家提供的“液體溫度-壓力關系圖”，根據實際流體溫度調整供氣壓力，防止超壓損壞。

注意事項

高溫工況警告：當使用溫度超過70℃時，泵內部換向部分材質需進行變更，務必提前向廠家咨詢確認，不可直接超溫運行。
閥門選型限制：平板式止回閥（F系列）不適用于含固體顆粒的液體或漿液輸送；處理含顆粒工況請選用球閥（B系列）型號。
防腐提醒：DP-10BA口與NDP-15BA口型號的導閥采用PA（尼龍）材質，在特定化學環境下需特別注意防腐適應性。
自吸高度限制：泵的最大自吸揚程高度僅為1米，安裝時吸入管路高度切勿超過此限值，以免影響自吸性能。
出口管制合規：購買方不得直接或間接違反所在國政府頒布的現行出口管制法律法規，進行本產品的出口、再出口或轉運轉讓。
