愛普爾 HD33-3環保數據采集傳輸儀與HD36-3智能水質采樣器
核心特點

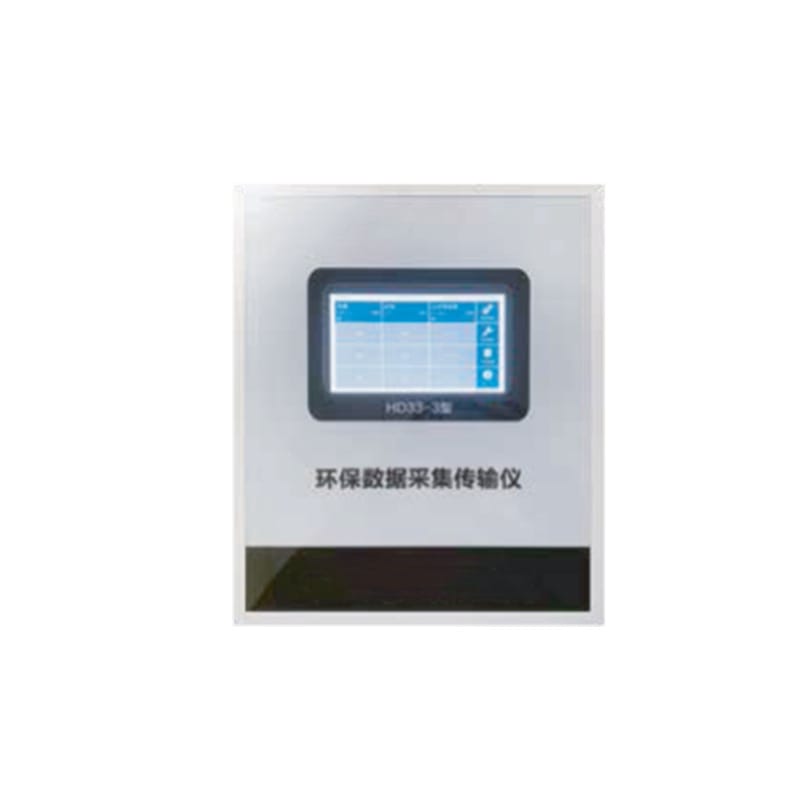

HD33-3 環保數據采集傳輸儀
- 多通道數據采集：支持8路模擬輸入（12bit精度）及多路數字信號接口，全面兼容各類傳感器。
- 多元通訊方式：集成2G/3G/4G移動通信網絡與Ethernet有線通信，支持TCP、UDP、SMS傳輸模式，確保數據傳輸穩定高效。
- 智能交互體驗：配備7寸觸摸屏（分辨率800×400），人機交互友好，操作便捷。
- 強大存儲擴展：內置32M存儲空間，支持TF卡擴展至32G，滿足海量數據存儲需求。

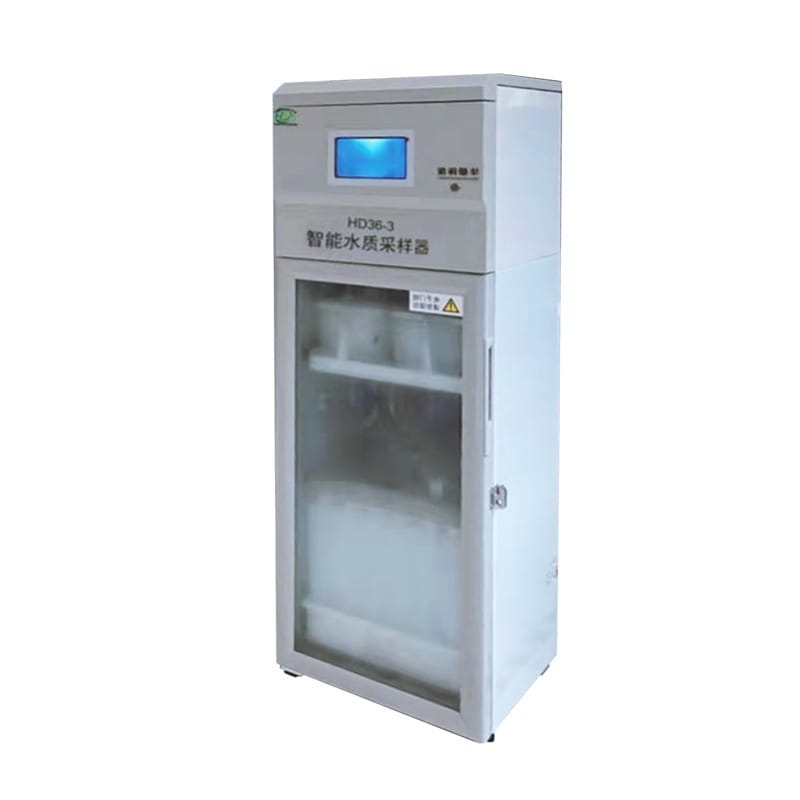

HD36-3 智能水質采樣器
- 科學采樣模式：可根據不同監測場景與目的，靈活啟用多種采樣模式及留樣模式，實現科學精準采樣。
- 超長采樣能力：垂直吸程≥8m，水平輸送距離可達0-50m，適應復雜現場環境。
- 海量數據記錄：可存儲10000條采樣記錄、5000條開關門記錄及停電記錄，保障數據可追溯性。
- 高精度控制：采樣量誤差控制在±10%以內，等比例采樣誤差±15%，溫控精度達±2℃。

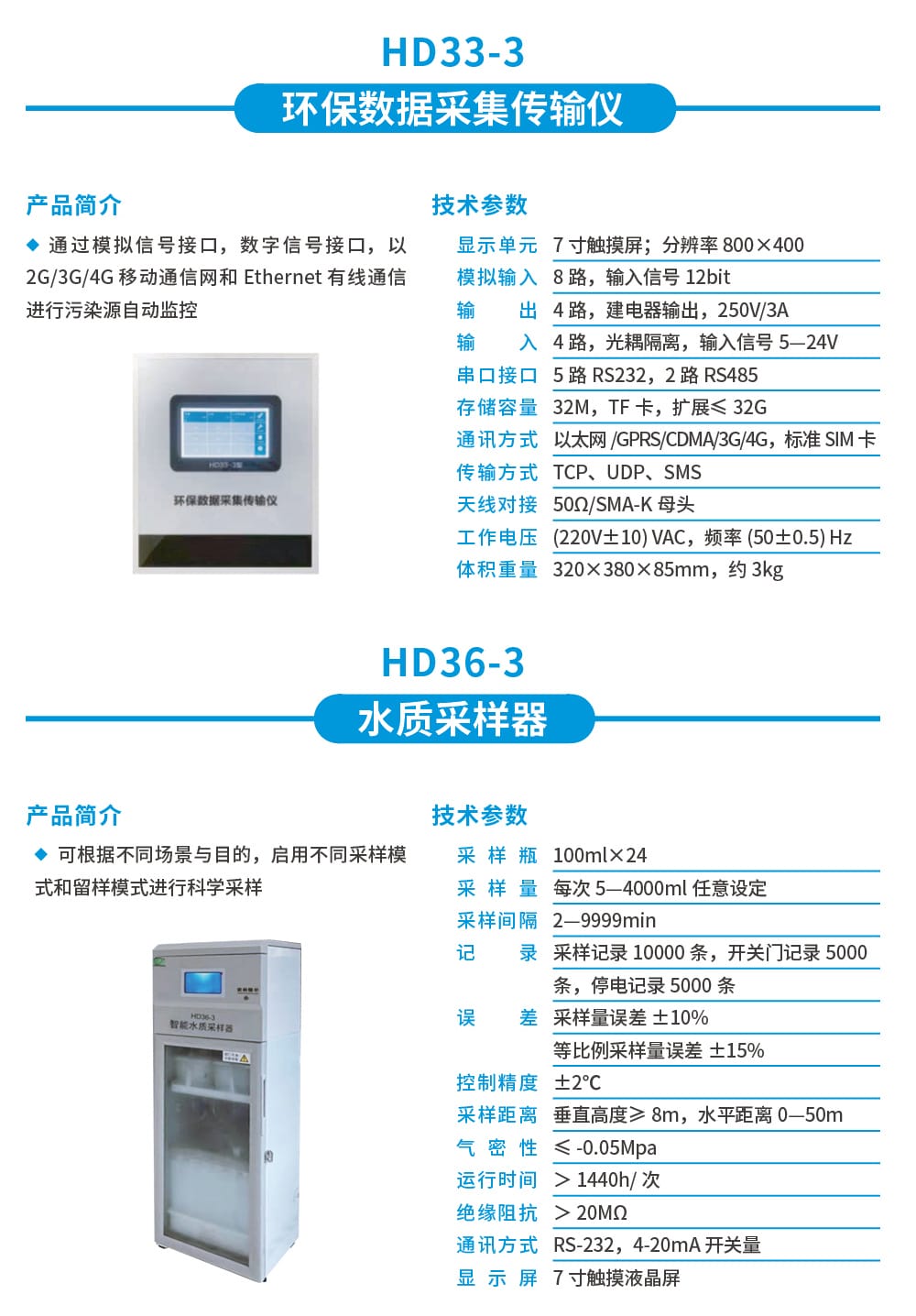

技術參數
HD33-3 環保數據采集傳輸儀
| 項目 |
參數詳情 |
| 顯示單元 |
7寸觸摸屏，分辨率800×400 |
| 模擬輸入 |
8路，輸入信號12bit |
| 開關量輸出 |
4路繼電器輸出，250V/3A |
| 開關量輸入 |
4路光耦隔離，輸入信號5-24V |
| 串口接口 |
5路RS232，2路RS485 |
| 存儲容量 |
32M，TF卡擴展≤32G |
| 通訊方式 |
以太網/GPRS/CDMA/3G/4G，標準SIM卡 |
| 傳輸方式 |
TCP、UDP、SMS |
| 天線接口 |
50Ω/SMA-K母頭 |
| 工作電壓 |
(220V±10)VAC，頻率(50±0.5)Hz |
| 體積重量 |
320×380×85mm，約3kg |
HD36-3 智能水質采樣器
| 項目 |
參數詳情 |
| 采樣瓶 |
100ml×24 |
| 采樣量 |
每次5-4000ml任意設定 |
| 采樣間隔 |
2-9999min |
| 記錄功能 |
采樣記錄10000條，開關門/停電記錄各5000條 |
| 采樣誤差 |
采樣量誤差±10%，等比例采樣量誤差±15% |
| 控制精度 |
±2℃ |
| 采樣距離 |
垂直高度≥8m，水平距離0-50m |
| 氣密性 |
≤-0.05Mpa |
| 運行時間 |
>1440h/次 |
| 絕緣阻抗 |
>20MΩ |
| 通訊方式 |
RS-232，4-20mA開關量 |
| 顯示屏 |
7寸觸摸液晶屏 |
應用行業
廣泛應用于環保監測領域，主要適用于污染源自動監控、水質監測站、污水處理廠及工業排放口等場景，滿足國家對污染源在線監控的要求。
安裝條件
- 電源要求：需提供穩定的220V交流電源，電壓波動范圍不超過±10%，頻率波動不超過±0.5Hz。
- 環境要求：安裝環境應保持相對穩定，避免強電磁干擾；HD36-3采樣器需確保采樣管路連接緊密，保證氣密性（≤-0.05Mpa）。
- 空間布局：HD33-3主機安裝需預留足夠空間以便于接線與屏幕操作；HD36-3需根據現場水源位置規劃管路，確保垂直與水平距離在設備性能范圍內（垂直≥8m，水平≤50m）。
- 信號連接：需確認現場有相應的移動網絡信號覆蓋（2G/3G/4G）或以太網接口，以保障數據傳輸。
注意事項
- 電源穩定性：請確保供電電壓在規定范圍內，避免電壓波動過大損壞設備。
- 定期校準：建議定期檢查采樣器的采樣量誤差及等比例采樣誤差，確保監測數據的準確性。
- 存儲維護：定期檢查T(mén)F卡存儲空間及設備內部記錄存儲情況，及時導出歷史數據防止溢出。
- 管路檢查：對于HD36-3采樣器，需定期檢查采樣管路的氣密性及通暢度，防止堵塞或漏氣影響采樣效果。
- 防雷接地：在雷雨多發地區，請務必做好設備的防雷接地措施，保障設備安全運行。
