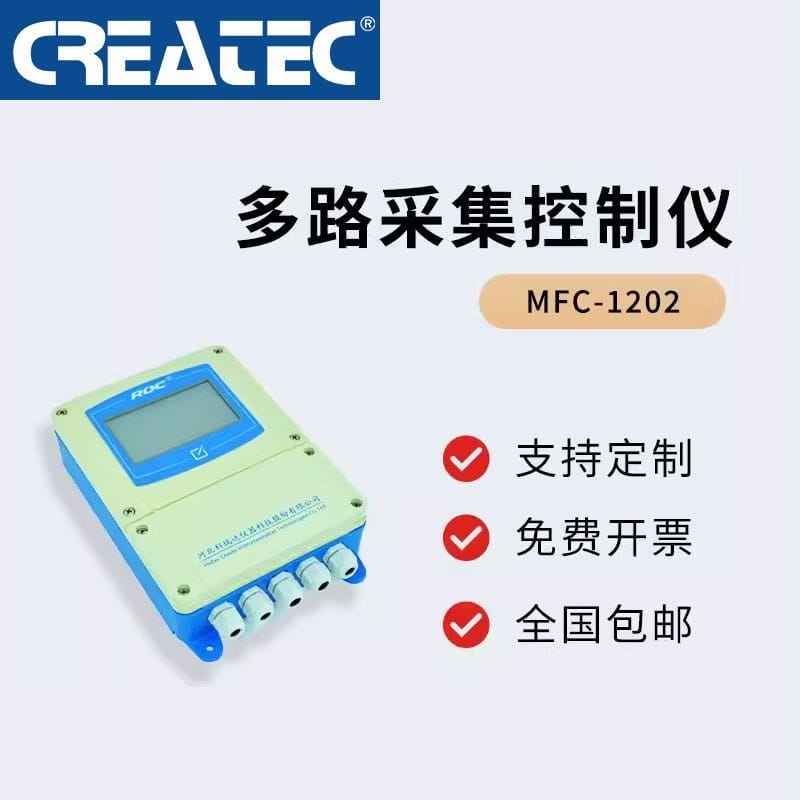

河北科瑞達 MFC-1202 多路采集控制器

核心特點

一表多用，屬性無界：支持 m1/m2/m3/m4 四路通道，兼容溫度、壓力、液位、pH、溶解氧等多類型傳感器輸入，無需區分物理屬性；
全觸控交互體驗：配備 4.3 英寸真彩色電阻式觸摸屏，操作直觀，支持多種顯示畫風自定義；
靈活信號適配能力：可同時采集 2 路兩線制（4–20）mA 變送信號，精度達 ±0.01 mA；并可任選其中兩路測量值轉換為標準（4–20）mA 輸出（支持 PID 動態調節）；
強擴展性物聯網接口：內置外擴端口，兼容 WIFI、DTU、RGPS、LoRa、Zigbee 等主流無線通信模塊，實現邊緣側數據上云與遠程協同；
全維度控制策略集成：涵蓋繼電器開關控制（AC 220V/3A）、光電隔離無觸點輸出（DC 30V/100mA）、比例脈沖/頻率輸出及完整 PID 閉環控制算法；
智能協議兼容與工程單位庫：預置大量計量單位，支持 Modbus-RTU 協議自動識別與手動配置，簡化系統集成；
工業級防護設計：扁平化壁裝結構 + IP65 防護等級（工程塑料殼體），專為戶外防護箱、潮濕/粉塵環境下的現場測控優化。

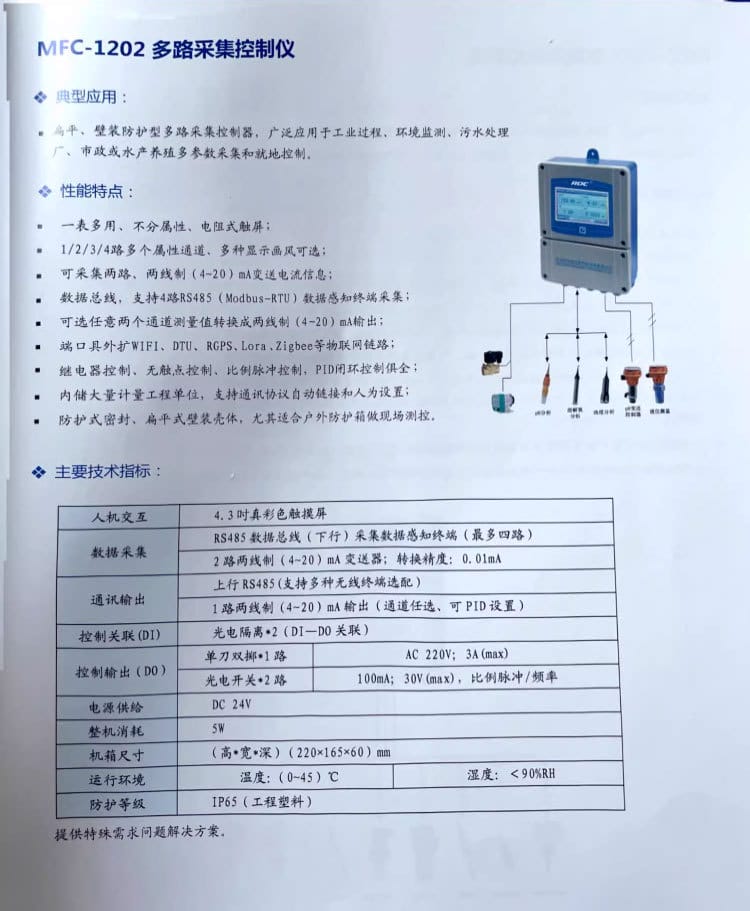

技術參數

類別	參數說明
人機交互	4.3 英寸真彩色電阻式觸摸屏
數據采集（下行）	RS485 總線（Modbus-RTU），最多接入 4 路數據感知終端
模擬量輸入（AI）	2 路兩線制（4–20）mA 輸入；轉換精度：±0.01 mA
模擬量輸出（AO）	1 路（4–20）mA 輸出，通道任意指定，支持 PID 設置
通訊輸出（上行）	RS485 主站接口（支持外接 WIFI/DTU/LoRa/Zigbee/RGPS 等無線模塊）
數字輸入（DI）	光電隔離 ×2，支持 DI-DO 關聯邏輯
數字輸出（DO）	? 單刀雙擲繼電器 ×1：AC 220 V，3 A（max） ? 光電開關輸出 ×2：DC 30 V，100 mA（max），支持比例脈沖/頻率輸出
電源供給	DC 24 V（寬壓適應，抗干擾設計）
整機功耗	≤5 W
外形尺寸	220 mm（高）× 165 mm（寬）× 60 mm（深）
運行環境	溫度：0 ℃ ～ 45 ℃；相對濕度：<90 % RH（無凝露）
防護等級	IP65（前殼+密封結構，工程塑料材質）

應用行業

工業過程自動化（如泵站、加藥系統、鍋爐房監控）
環境監測（空氣/水質在線監測站、揚塵噪聲微站）
污水處理廠（進出水水質、污泥濃度、曝氣池 DO 控制）
市政供排水系統（管網壓力、流量、泵組聯動）
水產養殖（溶氧、pH、水溫、氨氮多參數閉環調控）

安裝條件

安裝方式：垂直壁掛式安裝，建議置于通風良好、避免陽光直射及雨水沖刷的防護箱內；
空間要求：預留前后 ≥100 mm 散熱間距，頂部與底部禁止遮擋散熱孔；
接線規范：AI/AO 通道須使用屏蔽雙絞線，RS485 總線建議采用帶鎧裝或低電容專用通信線，DI/DO 輸出需按負載類型匹配保險絲或浪涌保護器；
供電保障：DC 24 V 電源需具備過壓/過流/反接保護功能，紋波電壓 ≤100 mVpp；
接地要求：整機外殼及通信地線須可靠接入獨立接地極（接地電阻 <4 Ω），嚴禁與動力地共用；
無線擴展提示：若啟用 WIFI/LoRa 等模塊，應確保天線方向避開金屬遮擋，并遠離變頻器、大功率電機等強干擾源。

注意事項

嚴禁在通電狀態下插拔 RS485 或 AI/AO 模塊連接器，防止靜電或浪涌損傷接口芯片；
（4–20）mA 輸入通道未接入時，務必短接對應端子或設置為“斷線檢測”模式，避免誤報異常；
PID 參數整定前須確認被控對象響應特性，首次投運建議采用手動模式逐步過渡至自動；
觸摸屏表面請勿使用酒精、丙酮等有機溶劑清潔，推薦使用柔軟微濕無絨布輕拭；
IP65 防護僅針對設備本體，線纜入口處須配合防水格蘭頭密封，否則將喪失整體防護等級；
固件升級須通過官方授權工具及校驗包執行，禁止斷電中斷升級流程；
特殊工況（如高鹽霧、強腐蝕、防爆區域）應用前，請聯系科瑞達技術支持定制防護方案或認證型號。
