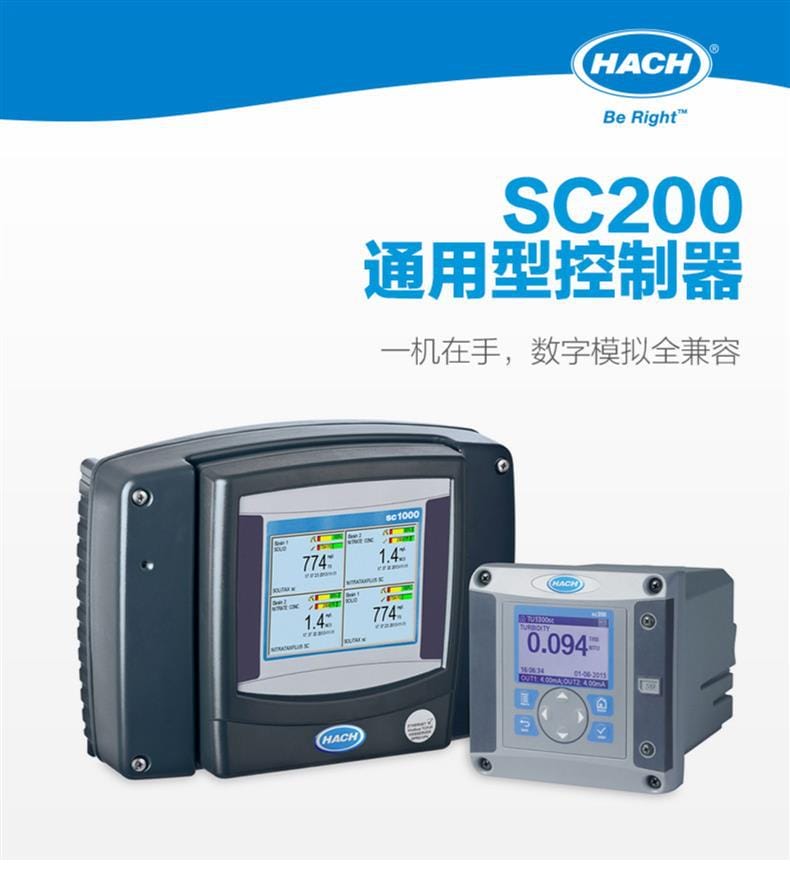

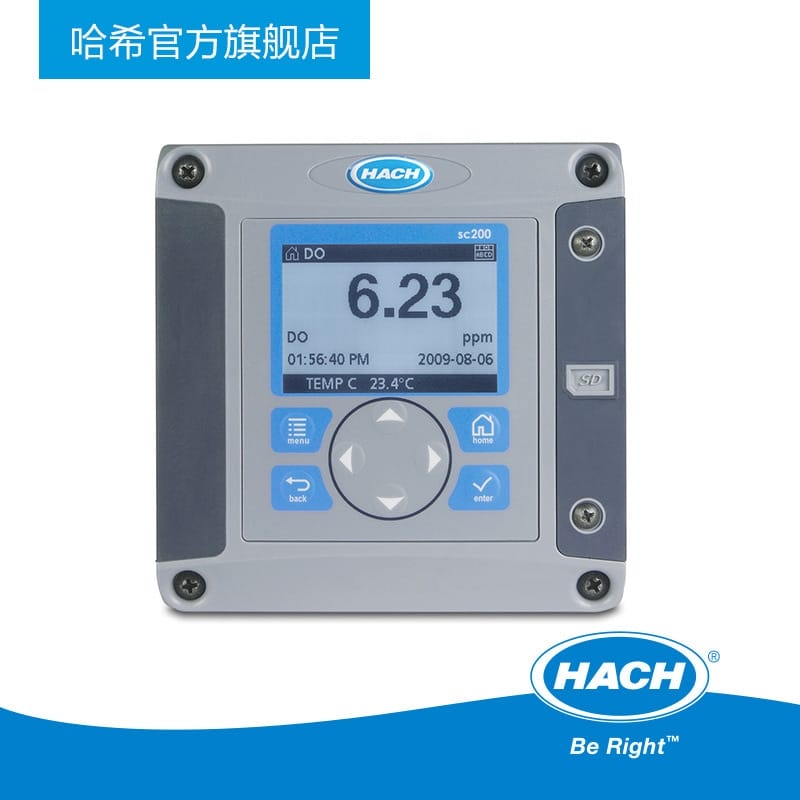

HACH/哈希 SC200 通用型雙通道控制器產品說明
核心特點

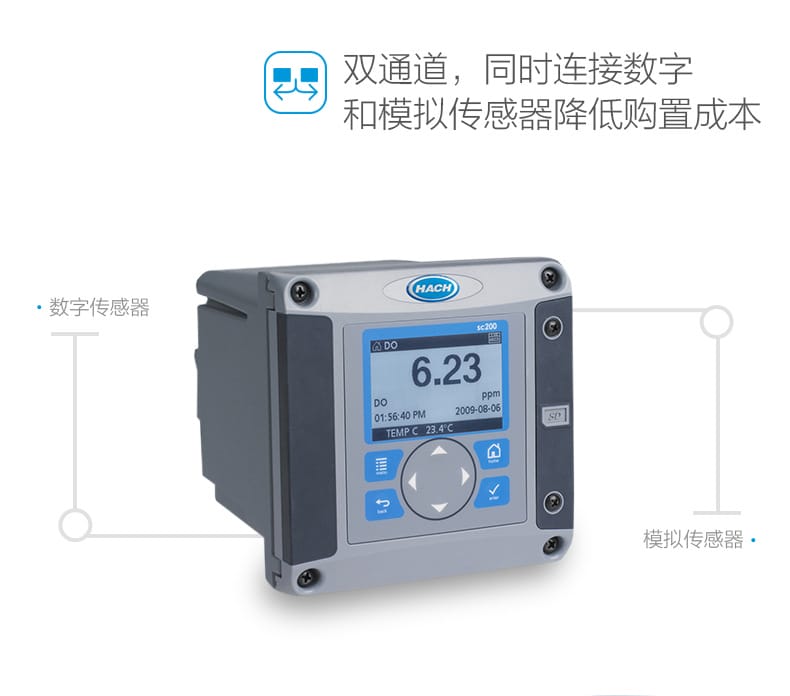

- 雙通道全兼容架構：?jiǎn)闻_(tái)設備同時支持?jǐn)?shù)字傳感器與模擬傳感器接入，大幅簡化系統拓?fù)?，有效降低硬件?gòu)置與施工布線成本。

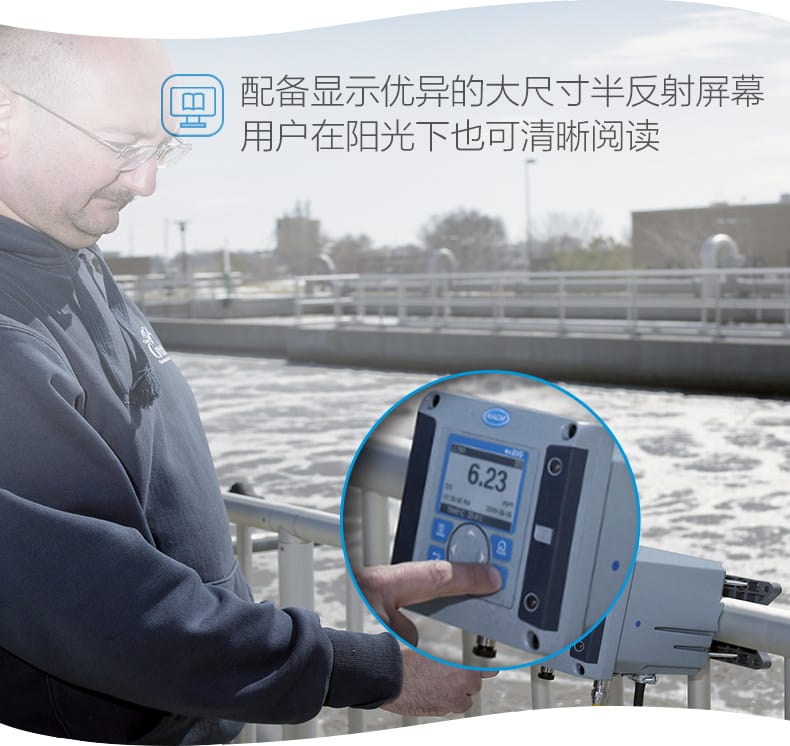

- 高可視交互屏顯：配備48×68mm大尺寸圖形點陣LCD，集成LED背光照明與半透明反射式光學設計，在戶外強光或昏暗環境下均可清晰讀取數據。

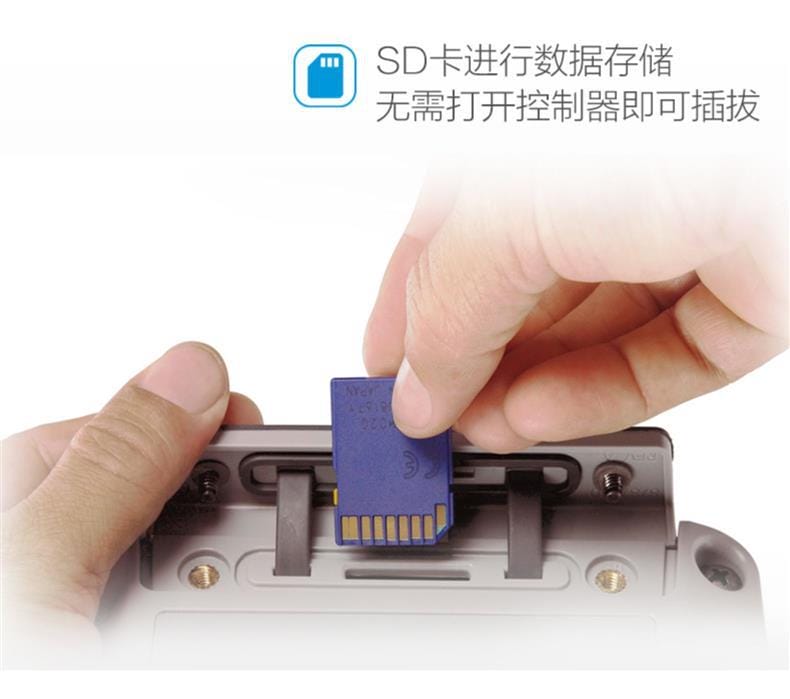

- 免拆機數據管理：內置SD卡插槽，支持運行狀態下即插即用，快速導出歷史監測曲線與報警記錄，提升運維效率。
- 靈活通訊與控制：標配兩路獨立0/4~20mA模擬輸出及四組SPDT繼電器觸點；全面支持MODBUS RS232/RS485，可選配Profibus DPV1與HART協議，無縫對接主流DCS/PLC上位機系統。
- 工業級安全防護：采用聚碳酸酯與鍍粉末鋁復合外殼，防護等級達NEMA 4X/IP66；內置雙級密碼權限管理，杜絕誤操作與數據篡改風險。

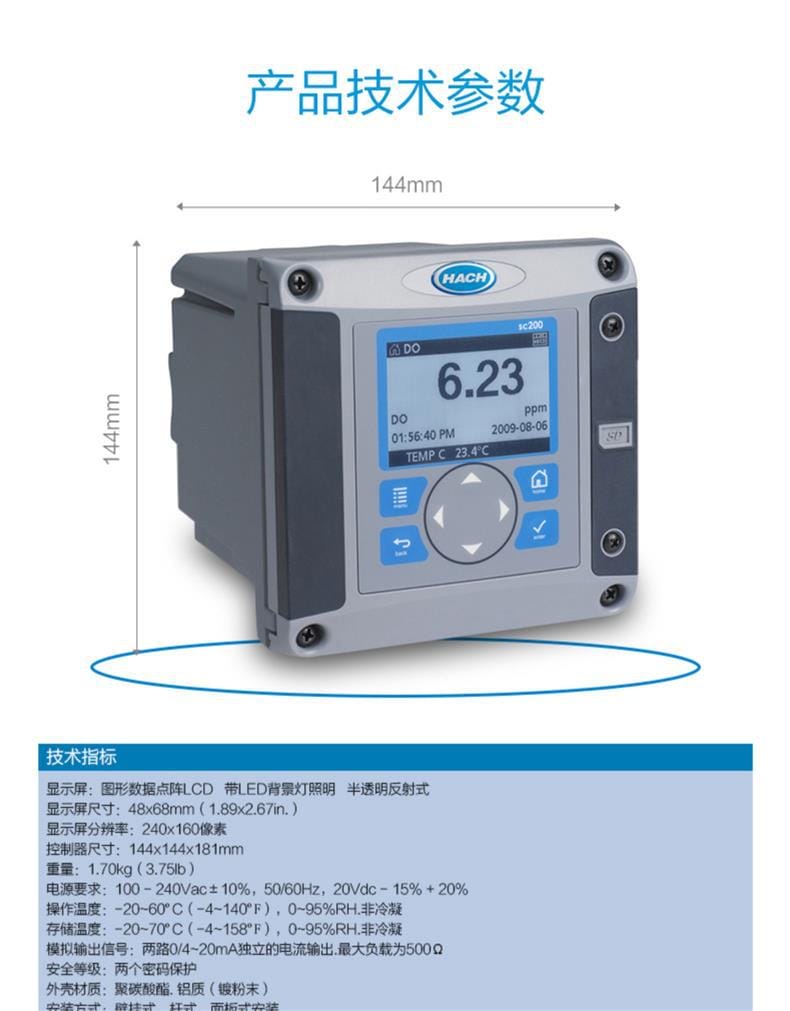

技術參數
- 顯示屏：240×160像素分辨率，LED背光半透反射式LCD，可視面積48×68mm。
- 外形尺寸與重量：144×144×181mm，整機凈重1.70kg。
- 供電規格：交流100-240Vac±10%（50/60Hz）或直流20Vdc（-15%~+20%）。
- 環境適應性：工作溫度-20~60℃，存儲溫度-20~70℃；相對濕度0~95%（無冷凝）。
- 模擬輸出：雙路0/4~20mA獨立電流環，最大允許外部負載500Ω。
- 繼電器觸點：4路SPDT（C型），額定負載5A/250Vac，最大功率1200W。
- 通訊接口：RS232/RS485（Modbus RTU）、Profibus DPV1（選配）、HART協議（選配）。
- 存儲與認證：閃存非易失性記憶；通過CE（EMC EN50081-2/EN61000-6-2）、UL及ETL安全認證。
應用行業

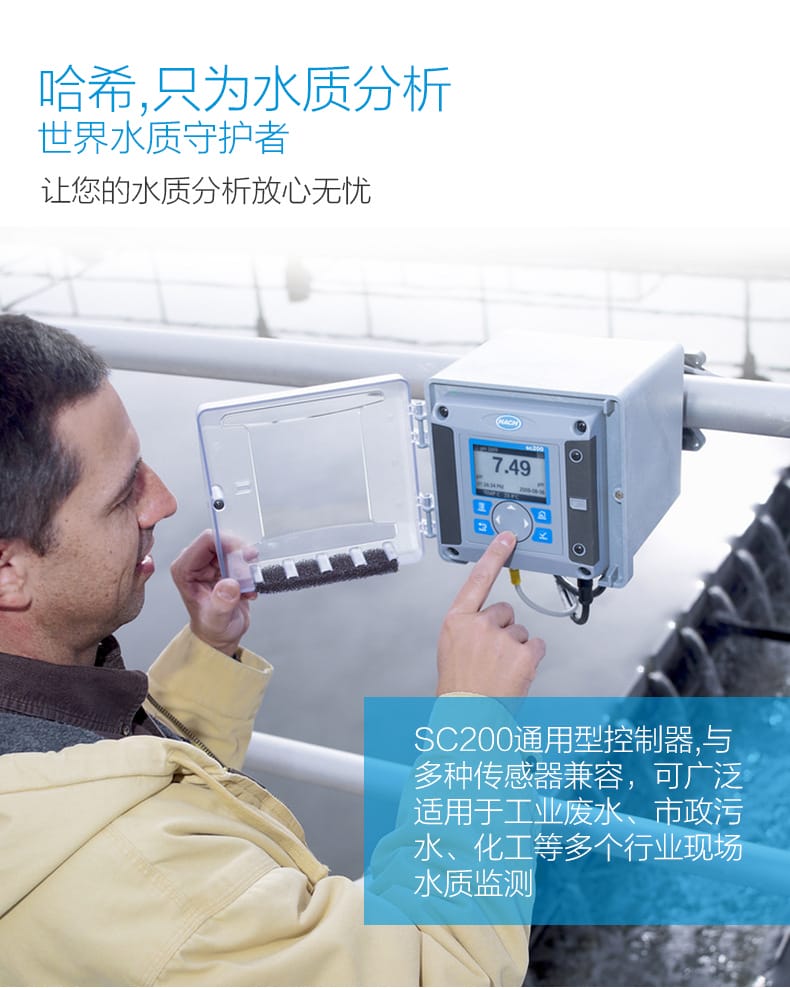

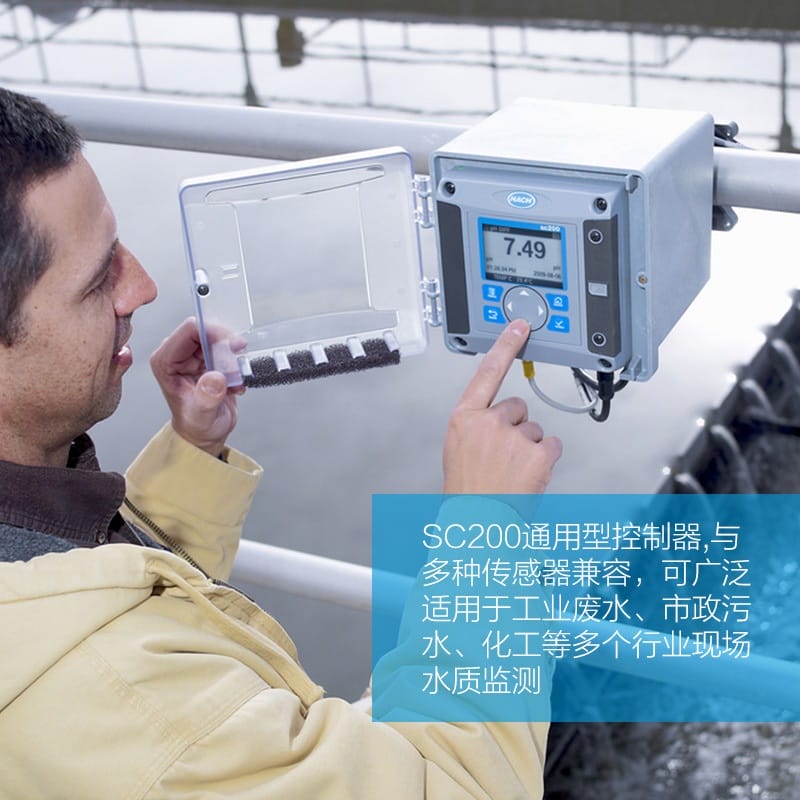

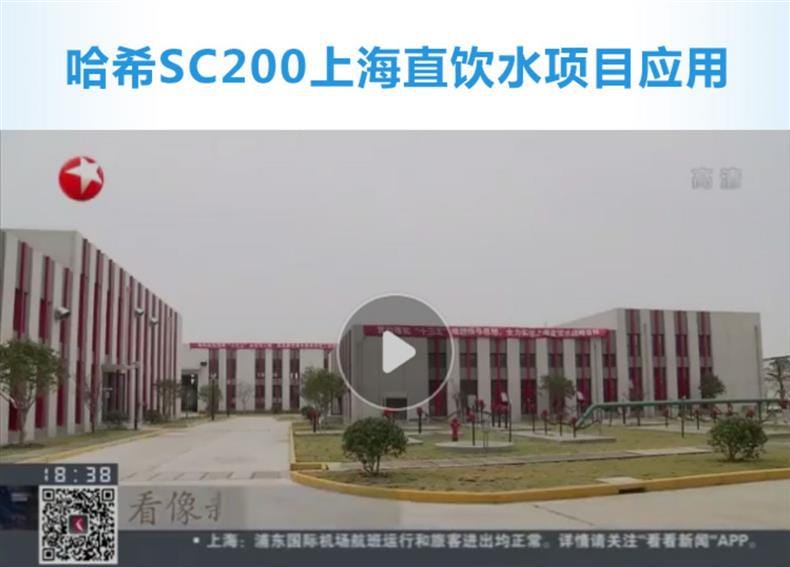

廣泛適用于工業廢水處理、市政給排水管網、石油化工、制藥、食品飲料、環保監測及城市直飲水等場景的現場水質在線分析與過程控制。
安裝條件
- 電源接入：需依據現場供電制式選用對應規格電源線（EU/US標準可選），并確保電壓波動在±10%以內，接地可靠。
- 線纜引入口：設備側面預留1/2英寸電纜格蘭頭接口，進線時必須擰緊密封接頭以維持IP66防塵防水等級。
- 環境布局：安裝位置應遠離強電磁干擾源、高溫蒸汽直射區及強腐蝕性氣體；環境溫度須穩定維持在-20~60℃區間，且具備防凝露通風條件。
- 固定方式：推薦采用標準DIN導軌卡裝或墻面膨脹螺栓固定，確保設備水平穩固，屏幕傾角便于現場巡檢觀察。
注意事項
- 權限管控：首次投運前務必完成兩級密碼設置，定期更新管理員口令，防止未授權參數越權修改。
- 電氣負載限制：模擬量輸出回路總阻抗嚴禁突破500Ω閾值；繼電器控制回路需嚴格匹配5A/250Vac上限，感性負載建議并聯RC吸收電路以防觸點拉弧。
- 存儲介質規范：SD卡支持熱插拔，但更換時需注意防靜電與防潮；建議建立定期數據歸檔機制，避免存儲溢出導致新數據覆蓋。

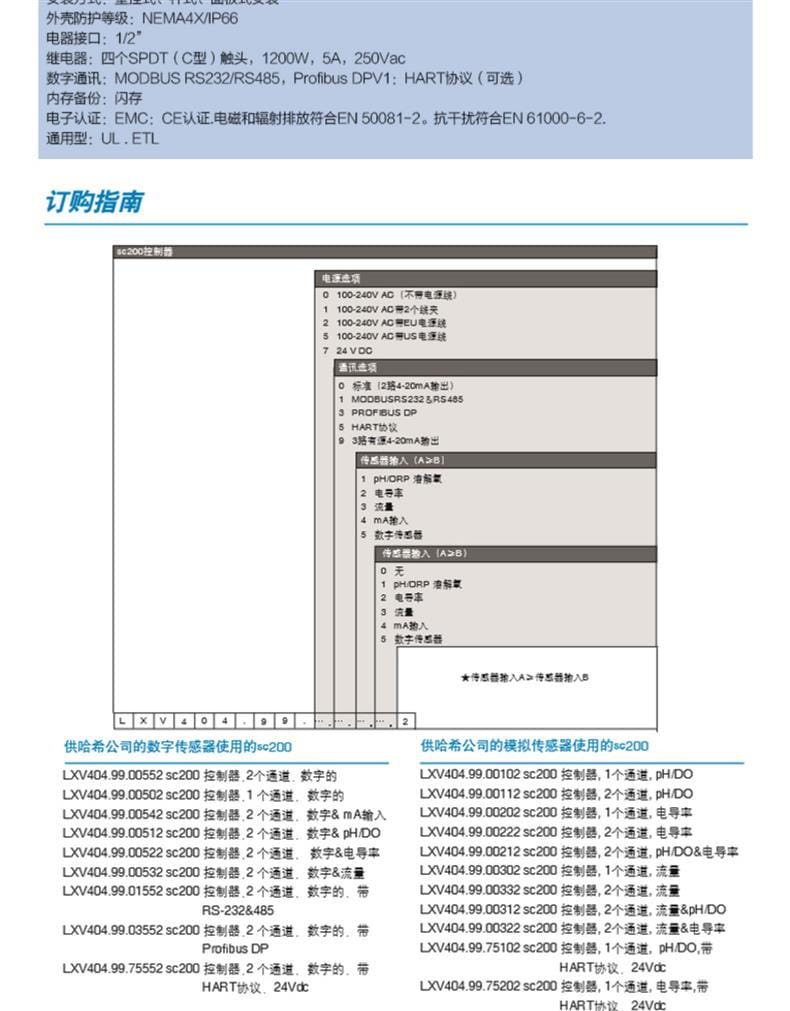

- 協議匹配核對：不同訂貨型號（LXV404.99.xx系列）預置通訊協議存在差異，接線調試前請嚴格對照訂購清單確認Modbus/Profibus/HART版本，避免通訊握手失敗。
- 日常維保：清潔屏幕僅限使用干燥軟布，禁用酒精或有機溶劑；每季度檢查外殼密封圈老化情況及接線端子扭矩，確保長期運行可靠性。
