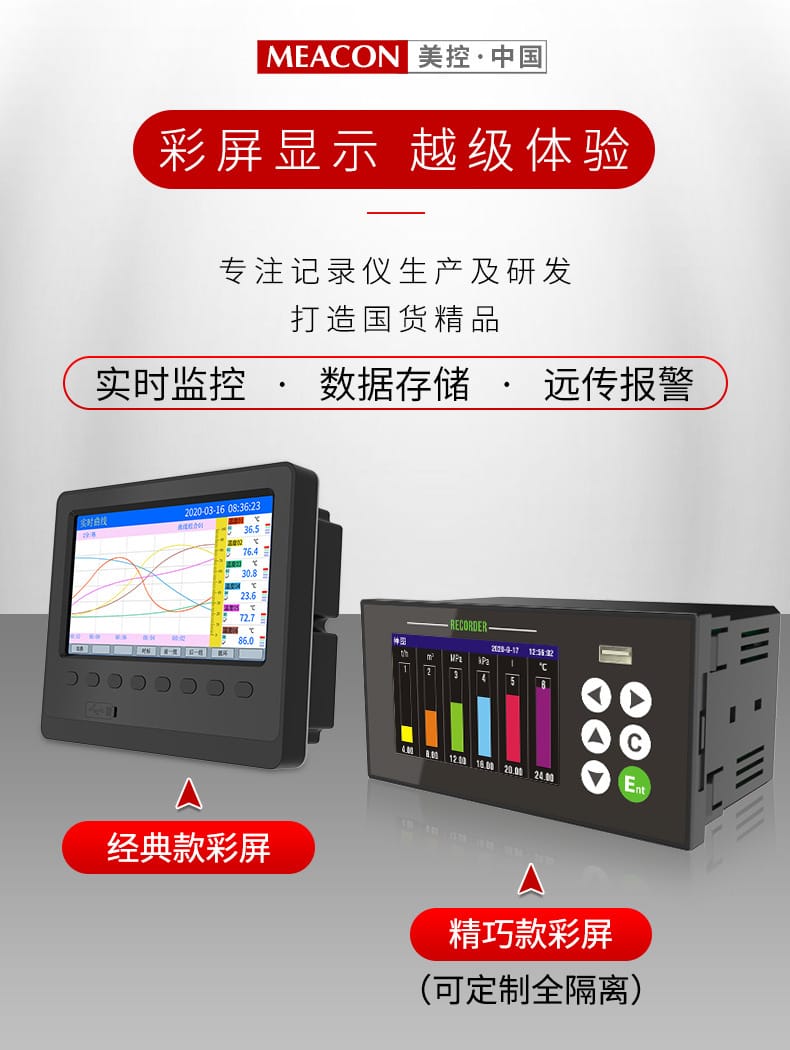

美控無紙記錄儀 產品說明
核心特點
- 彩屏顯示：4英寸/3.5英寸/7英寸彩色液晶屏，分辨率800×480，LED背光，顯示清晰直觀
- 無紙化記錄：替代傳統有紙記錄儀，無需耗材，操作簡便
- 多通道采集：支持6通道同時采集，數據實時顯示
- 智能報警：多路報警輸出（4-6路），支持上下限報警設置
- 數據存儲：內置存儲，支持U盤導出，記錄間隔1秒~60分鐘可調

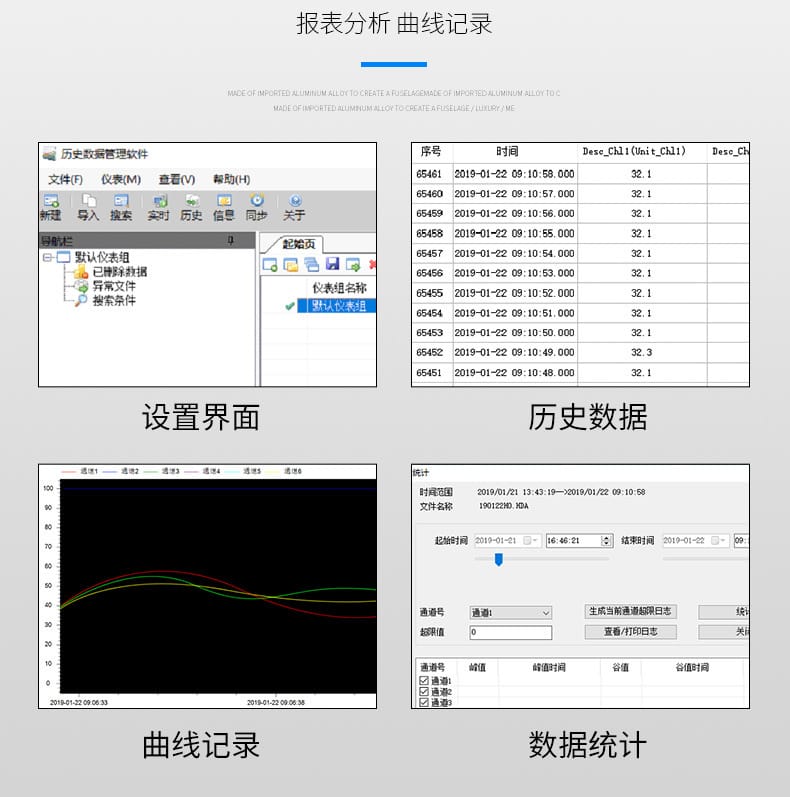

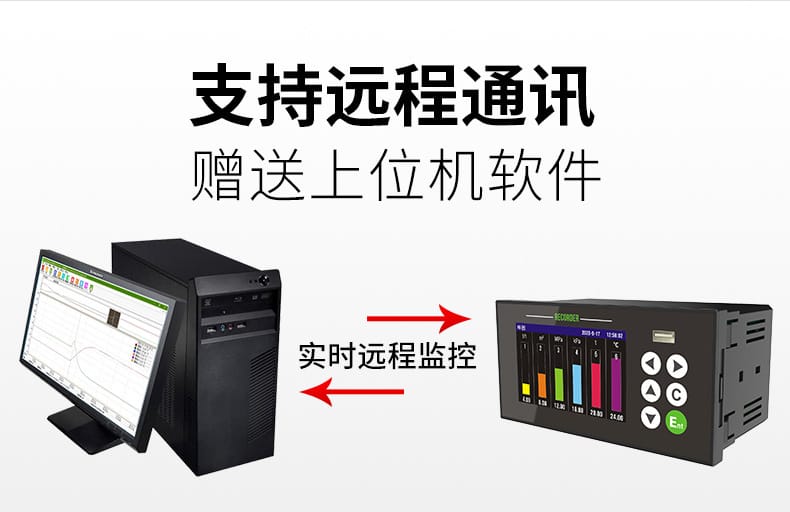

- 遠程通訊：標配RS485通訊，贈送上位機軟件，支持遠程監控與數據遠傳

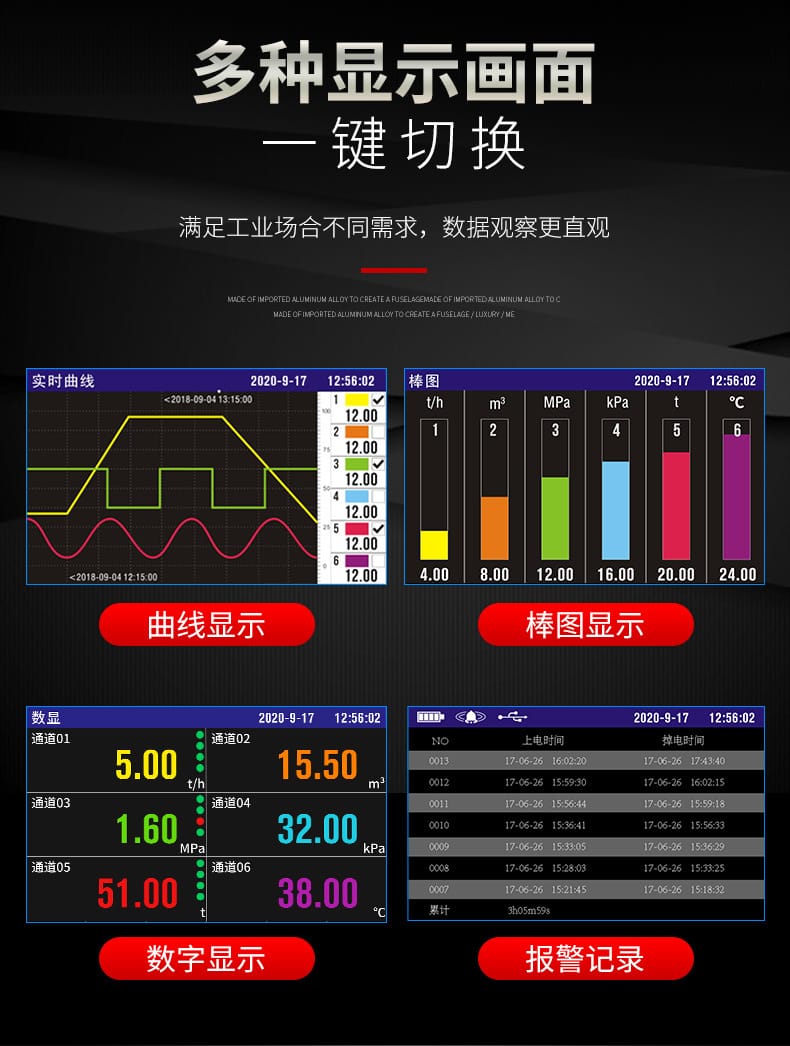

- 多畫面切換：實時曲線、棒圖、數顯、歷史數據等多種顯示模式一鍵切換

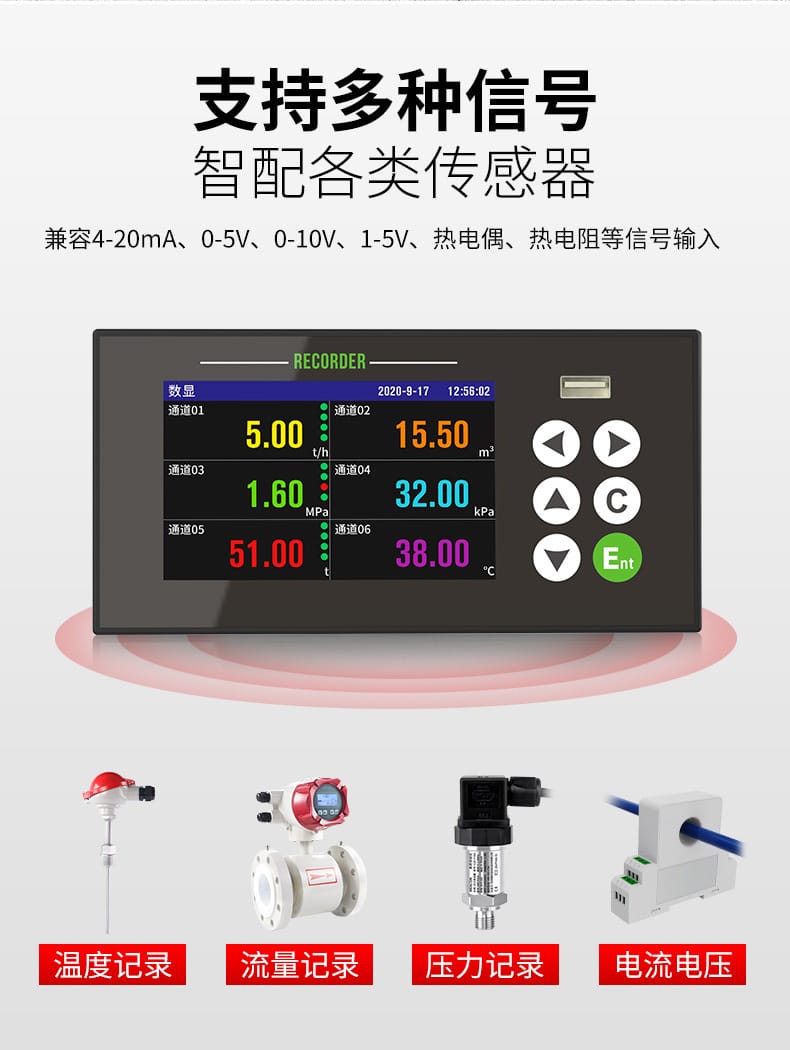

- 信號兼容性強：適配各類傳感器，智能配置多種工業信號

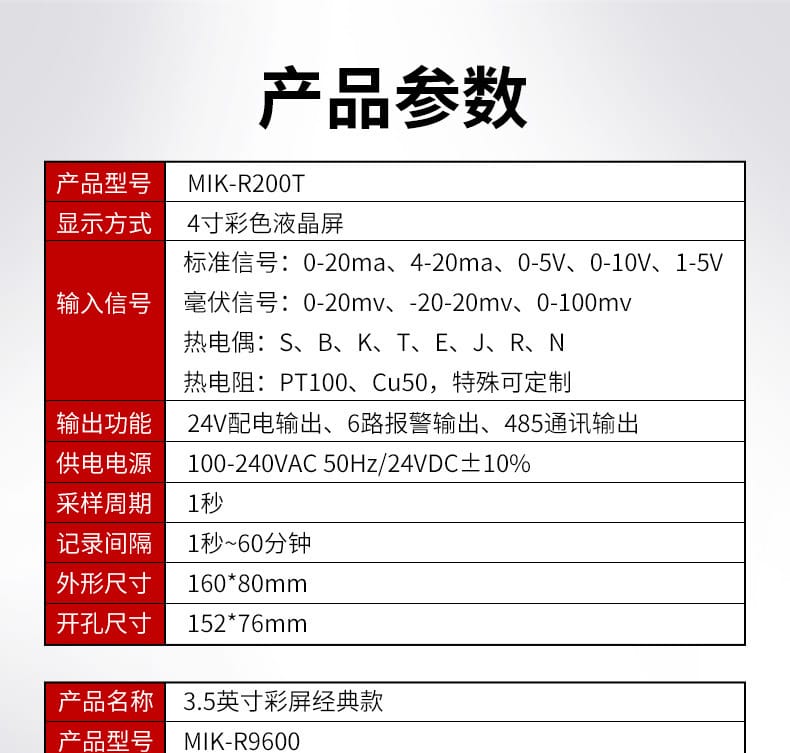

技術參數

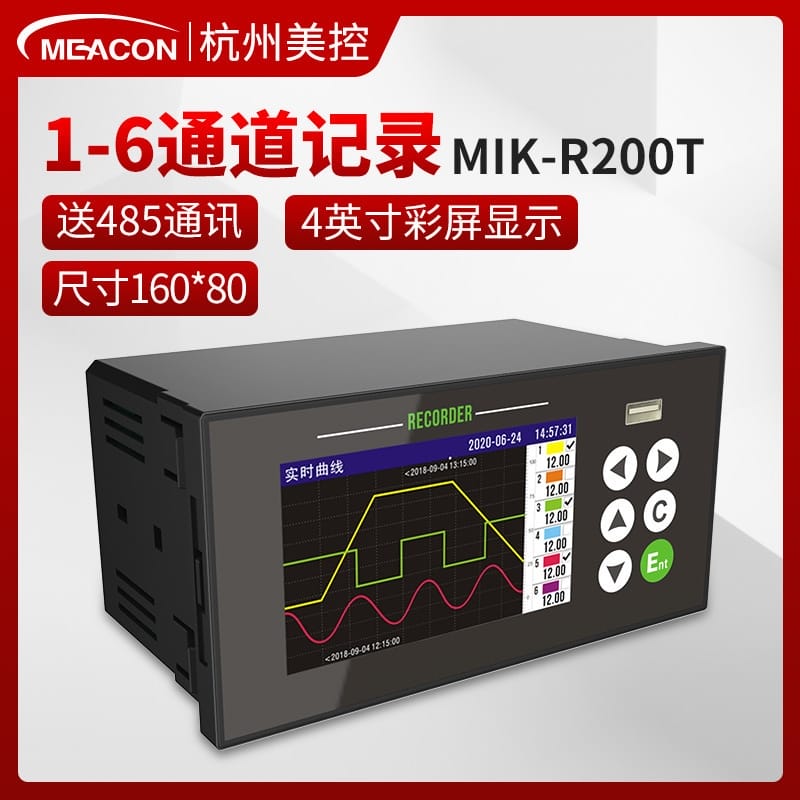

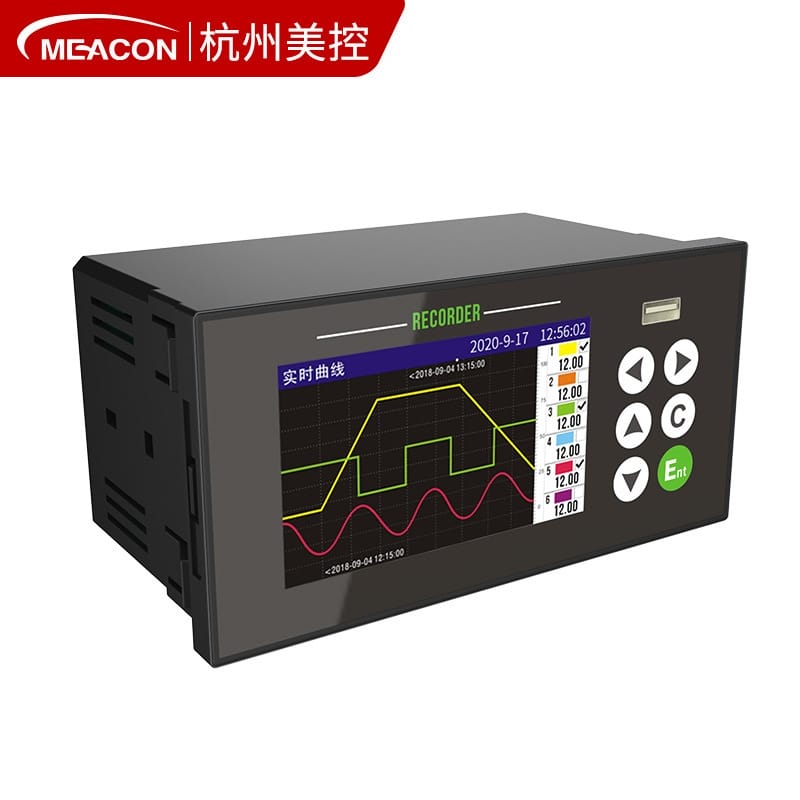

MIK-R200T（經典款）
| 項目 |
參數 |
| 顯示方式 |
4英寸彩色液晶屏 |
| 輸入信號 |
標準信號：0-20mA、4-20mA、0-5V、0-10V、1-5V
毫伏信號：0-20mV、-20~20mV、0-100mV
熱電偶：S、B、K、T、E、J、R、N
熱電阻：PT100、Cu50（特殊可定制） |
| 輸出功能 |
24V配電輸出、6路報警輸出、RS485通訊輸出 |
| 供電電源 |
100-240VAC 50Hz / 24VDC±10% |
| 采樣周期 |
1秒 |
| 記錄間隔 |
1秒~60分鐘 |
| 外形尺寸 |
160×80mm |
| 開孔尺寸 |
152×76mm |
| 通道隔離 |
無（可定制全隔離） |
| 記錄時間 |
10天（6通道采集） |

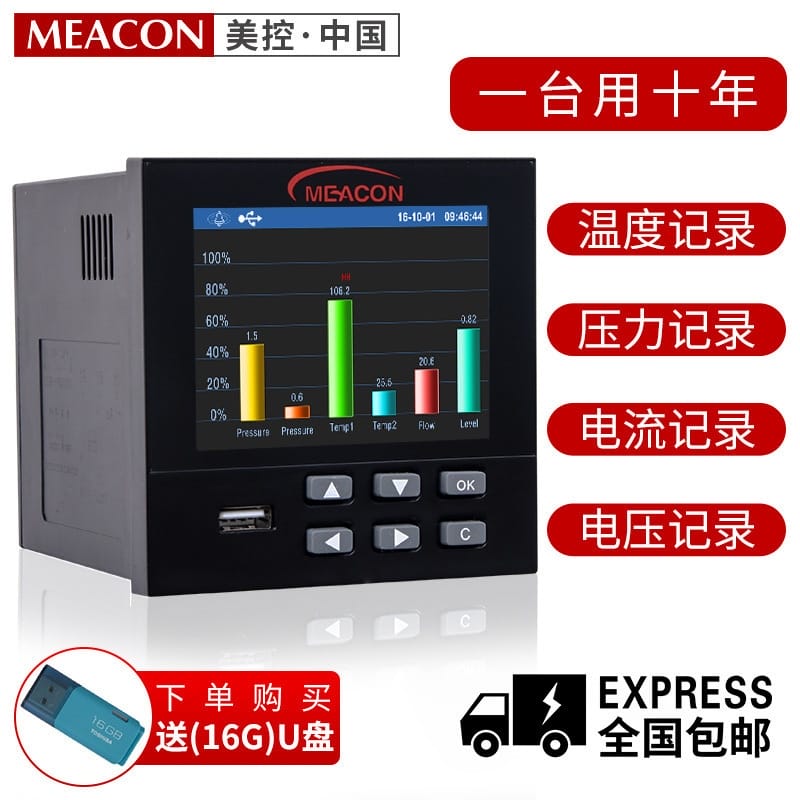

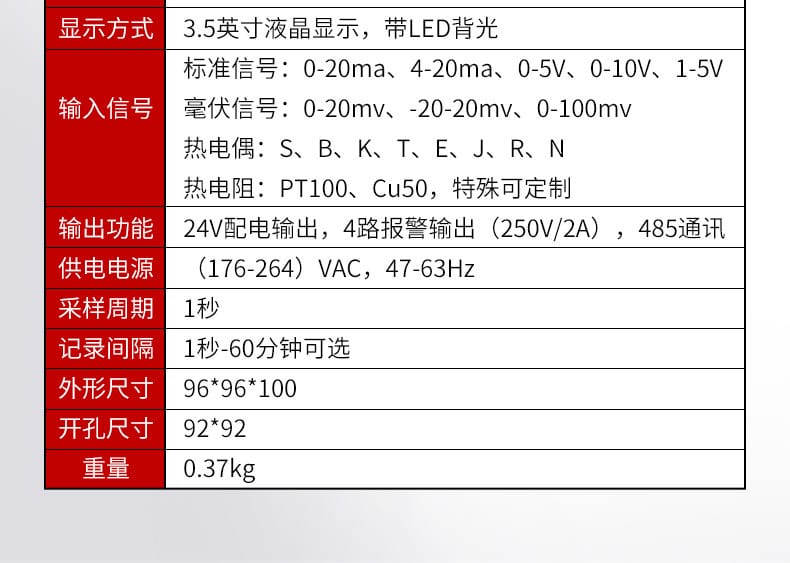

MIK-R9600（精巧款）
| 項目 |
參數 |
| 顯示方式 |
3.5英寸液晶顯示，帶LED背光 |
| 輸入信號 |
標準信號：0-20mA、4-20mA、0-5V、0-10V、1-5V
毫伏信號：0-20mV、-20~20mV、0-100mV
熱電偶：S、B、K、T、E、J、R、N
熱電阻：PT100、Cu50（特殊可定制） |
| 輸出功能 |
24V配電輸出、4路報警輸出（250V/2A）、RS485通訊 |
| 供電電源 |
176-264VAC，47-63Hz |
| 采樣周期 |
1秒 |
| 記錄間隔 |
1秒~60分鐘可選 |
| 外形尺寸 |
96×96×100mm |
| 開孔尺寸 |
92×92mm |
| 重量 |
0.37kg |

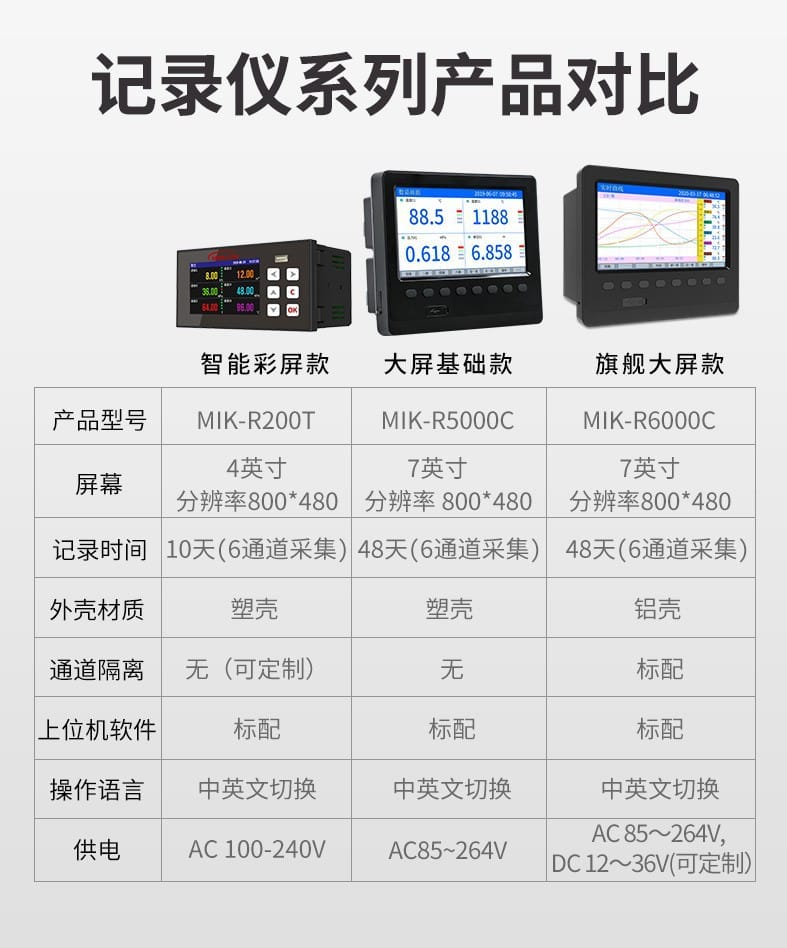

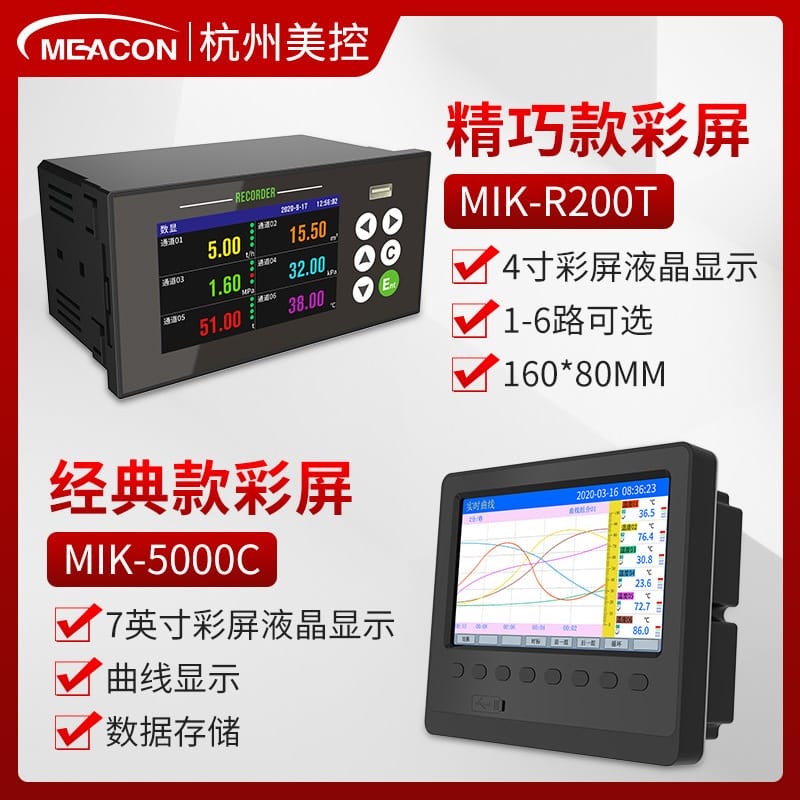

旗艦系列對比
| 產品型號 |
MIK-R200T |
MIK-R5000C |
MIK-R6000C |
| 屏幕 |
4英寸（800×480） |
7英寸（800×480） |
7英寸（800×480） |
| 記錄時間 |
10天（6通道） |
48天（6通道） |
48天（6通道） |
| 外殼材質 |
塑殼 |
塑殼 |
鋁殼 |
| 通道隔離 |
無（可定制） |
無 |
標配 |
| 上位機軟件 |
標配 |
標配 |
標配 |
| 操作語言 |
中英文切換 |
中英文切換 |
中英文切換 |
| 供電 |
AC 100-240V |
AC 85~264V |
AC 85~264V，DC 12~36V（可定制） |
應用行業
- 化工行業：反應釜溫度、壓力監控，工藝流程數據記錄
- 食品醫藥：溫濕度監測，潔凈室環境記錄，GMP合規數據存儲
- 能源電力：電流、電壓、功率參數記錄，變電站監控
- 冶金制造：熱處理爐溫曲線記錄，鑄造工藝數據追溯
- 環保水務：污水處理流量、液位、PH值監測記錄
- 暖通空調：溫濕度自動記錄，能耗分析管理
- 農業畜牧：溫室大棚環境監控，養殖溫濕度數據記錄
安裝條件
機械安裝
- 安裝方式：盤面嵌入式安裝
- 面板厚度：2-5mm
- 安裝環境：室內，避免陽光直射
- 防護等級：IP65（前面板）

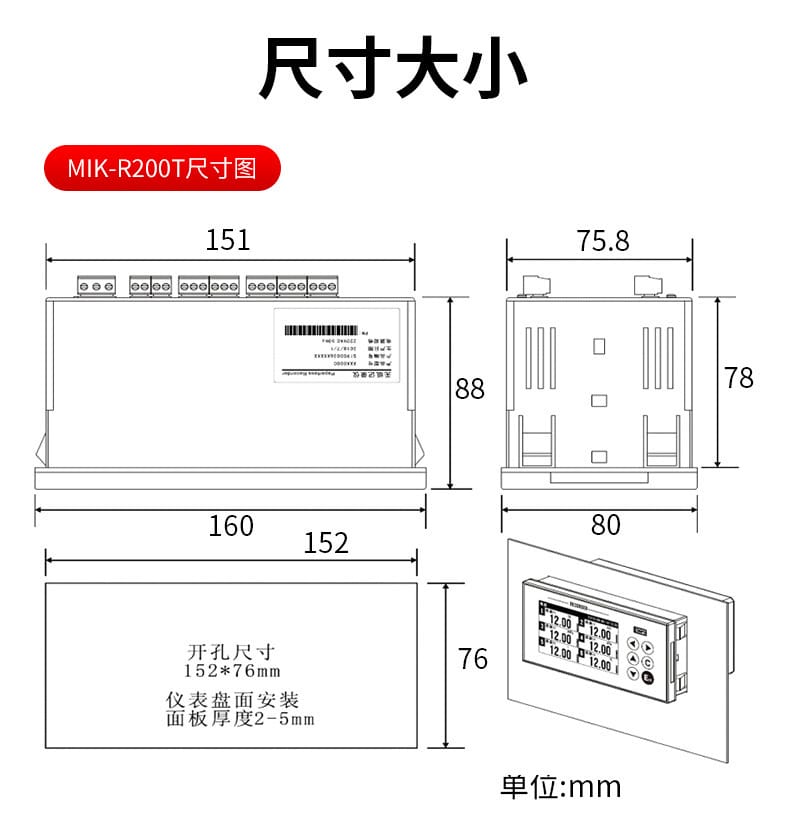

MIK-R200T開孔尺寸
- 開孔尺寸：152×76mm
- 儀表深度：約75.8mm

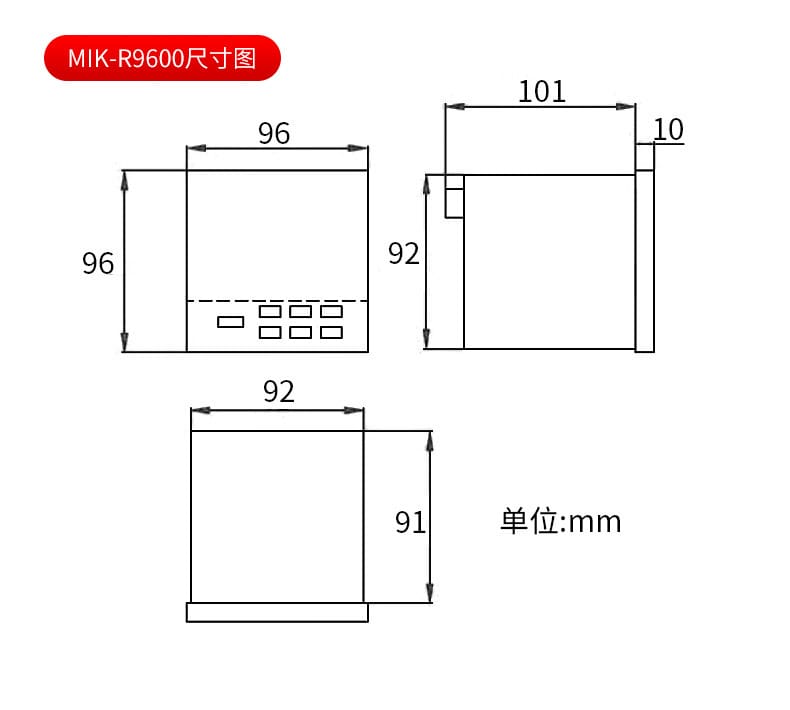

MIK-R9600開孔尺寸
電氣條件
- 供電電壓：根據型號選擇AC 100-240V或DC 24V
- 信號接線：屏蔽電纜，遠離強電干擾源
- 接地要求：可靠接地，接地電阻＜4Ω
- 工作環境溫度：0℃~50℃
- 工作環境濕度：10%~90%RH（無凝露）
注意事項
?? 安全警示
- 禁止用于防爆場合：本產品不適用于易燃易爆環境
- 斷電操作：接線、維護前務必切斷電源
- 額定電壓：嚴禁超過產品標稱的電壓范圍
使用注意
- 首次使用請進行通道配置和量程設置
- 定期備份歷史數據，防止存儲溢出
- U盤導出時請使用FAT32格式
- 避免強電磁干擾環境，必要時加裝信號隔離器
- 長期不用時應定期通電，防止元器件受潮
- 清潔維護時請使用干燥軟布，勿使用腐蝕性溶劑

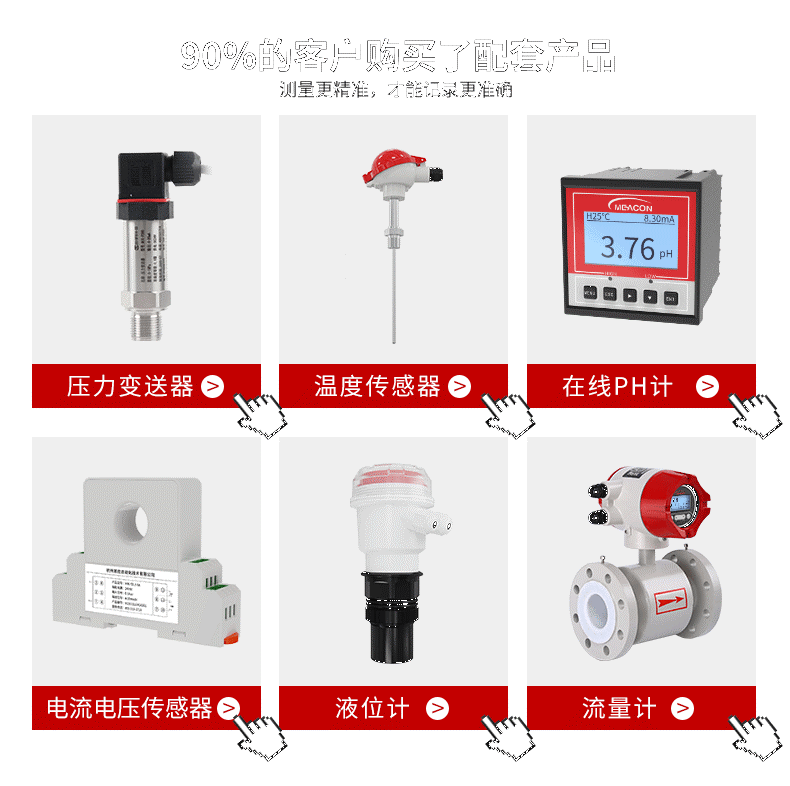

配套傳感器建議
- 溫度測量：PT100熱電阻、K型熱電偶、溫度變送器
- 壓力測量：4-20mA壓力變送器
- 流量測量：渦輪流量計、電磁流量計（4-20mA輸出）
- 液位測量：投入式液位變送器、超聲波液位計
- 水質分析：PH計、電導率儀（4-20mA輸出）
售后服務
- 30天無理由退換貨（不影響二次銷售）
- 專業工程師1對1遠程指導
- 全國辦事處可預約上門選型調試
- 開具13%增值稅專用發票

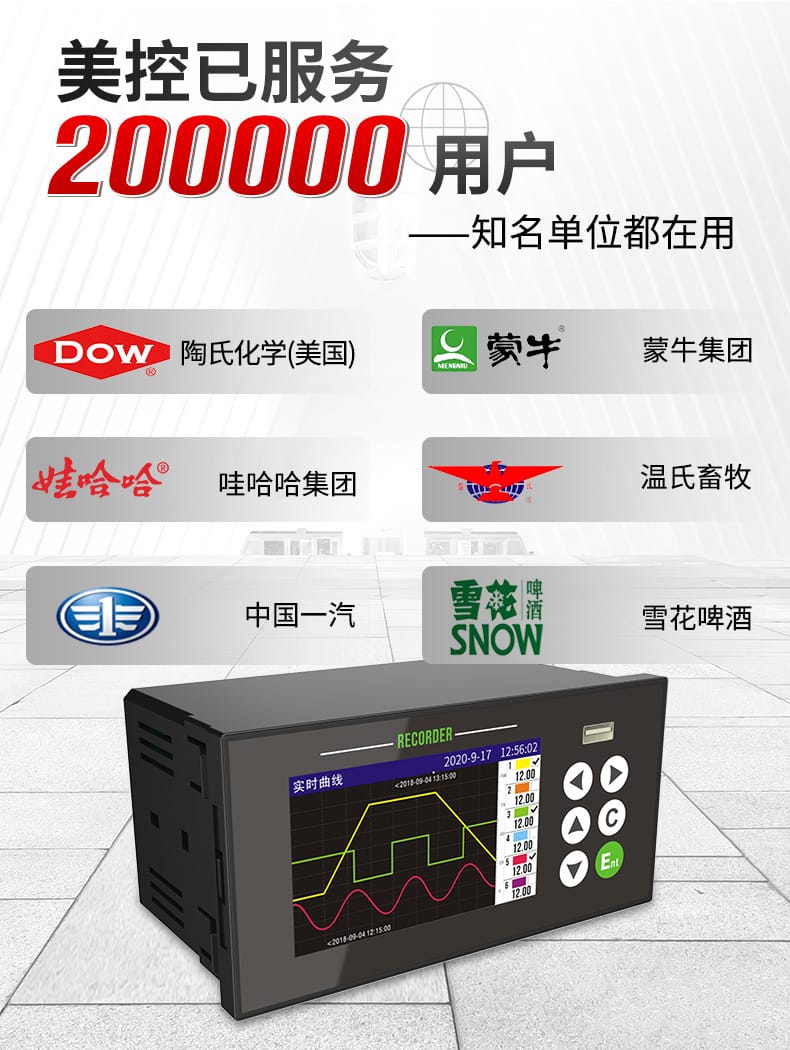

美控專注記錄儀領域多年，已服務200000+用戶，品質保障，國貨精品
