| 特性 | 說明 |
|---|---|

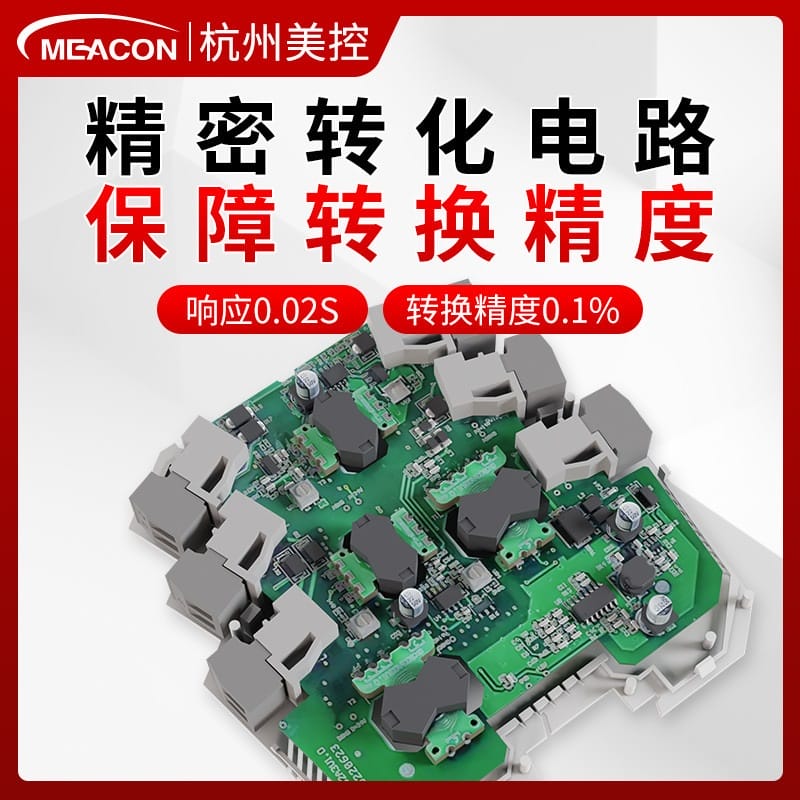

| 高精度轉換 | 轉換精度達±0.1%FS，溫度漂移±0.05%FS/10℃ |

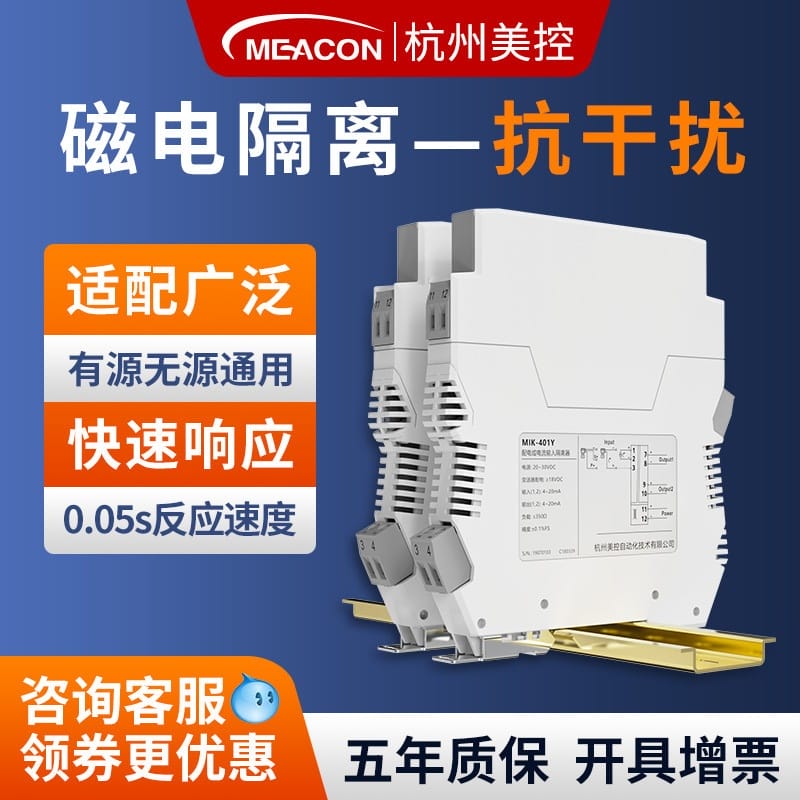

| 快速響應 | 響應時間≤50ms（10~90%），磁電隔離技術 |

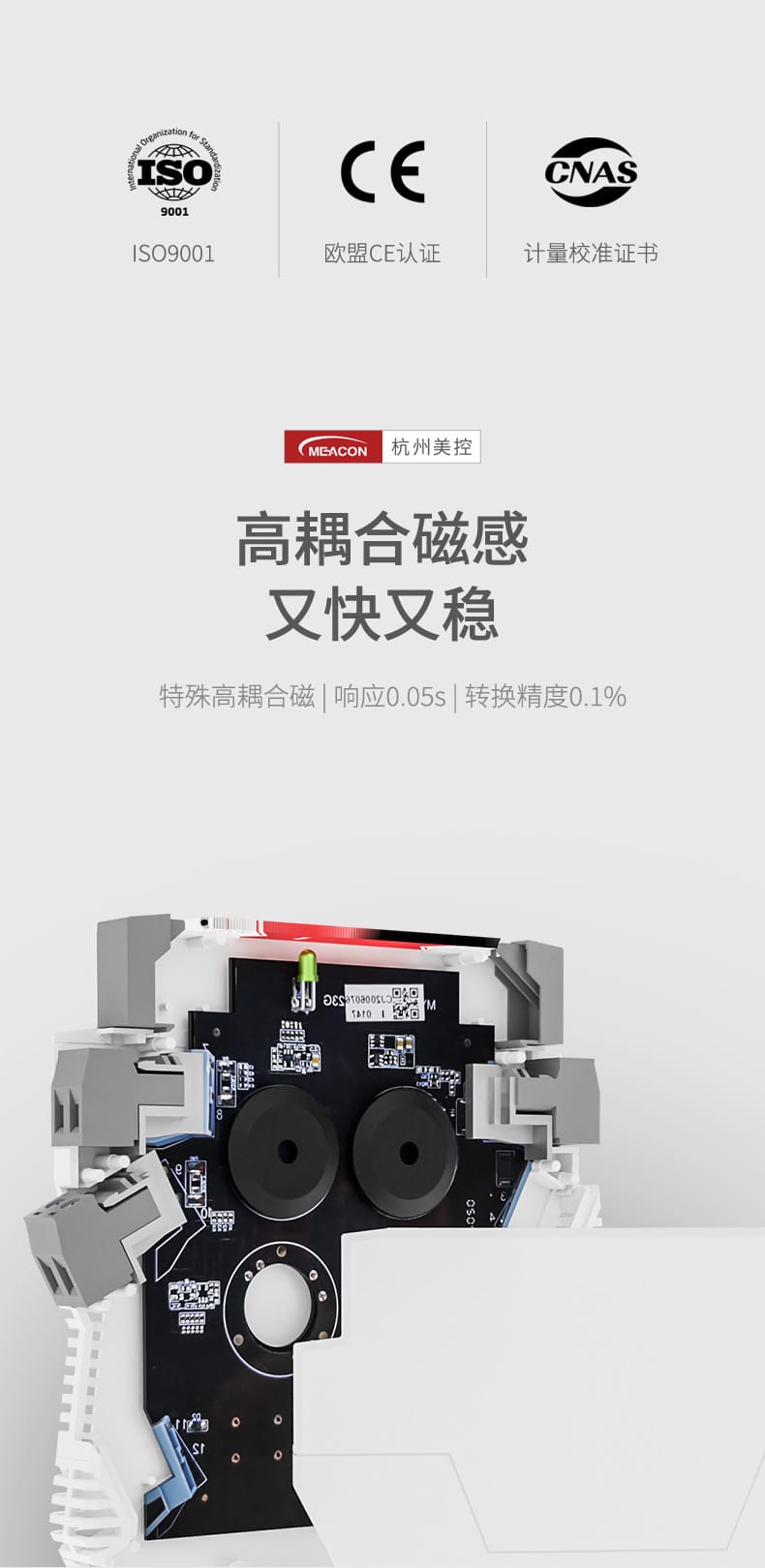

| 高耦合磁感 | 特殊高耦合磁感設計，抗干擾能力強 |

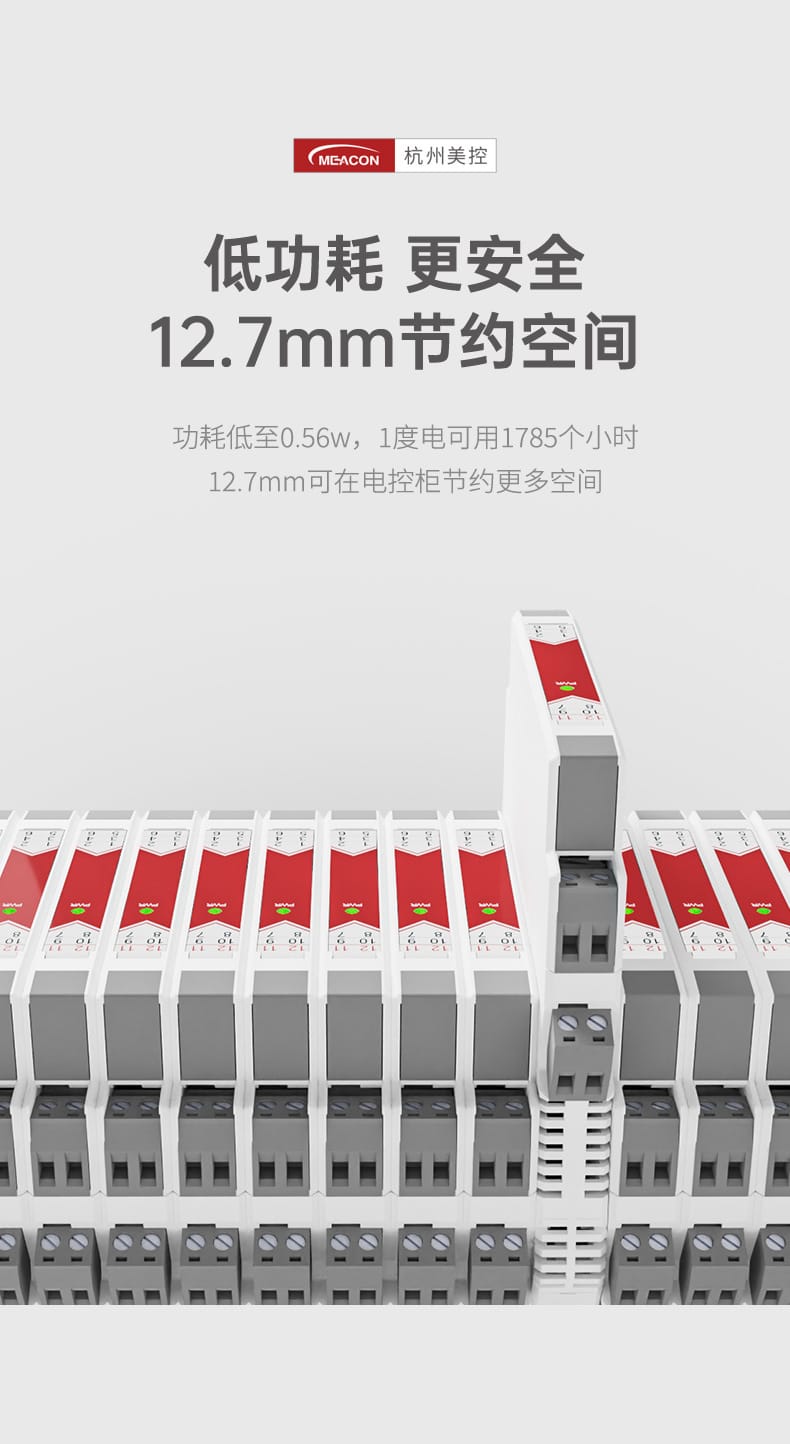

| 低功耗安全 | 功耗低至0.56W，1度電可用1785小時 |
| 緊湊結構 | 厚度僅12.7mm，節約電控柜安裝空間 |

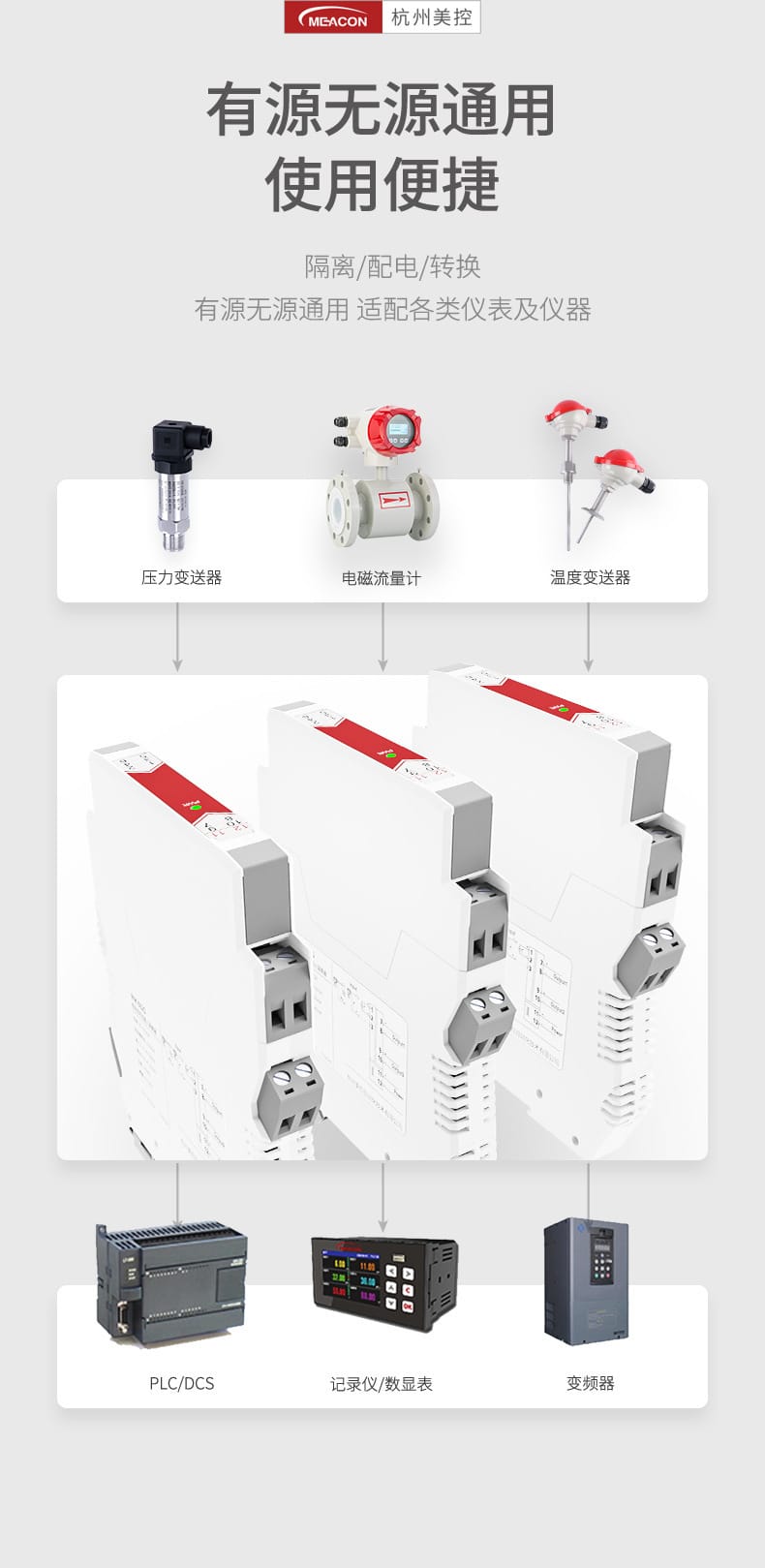

| 有源無源通用 | 隔離/配電/轉換功能，適配各類儀表及儀器 |

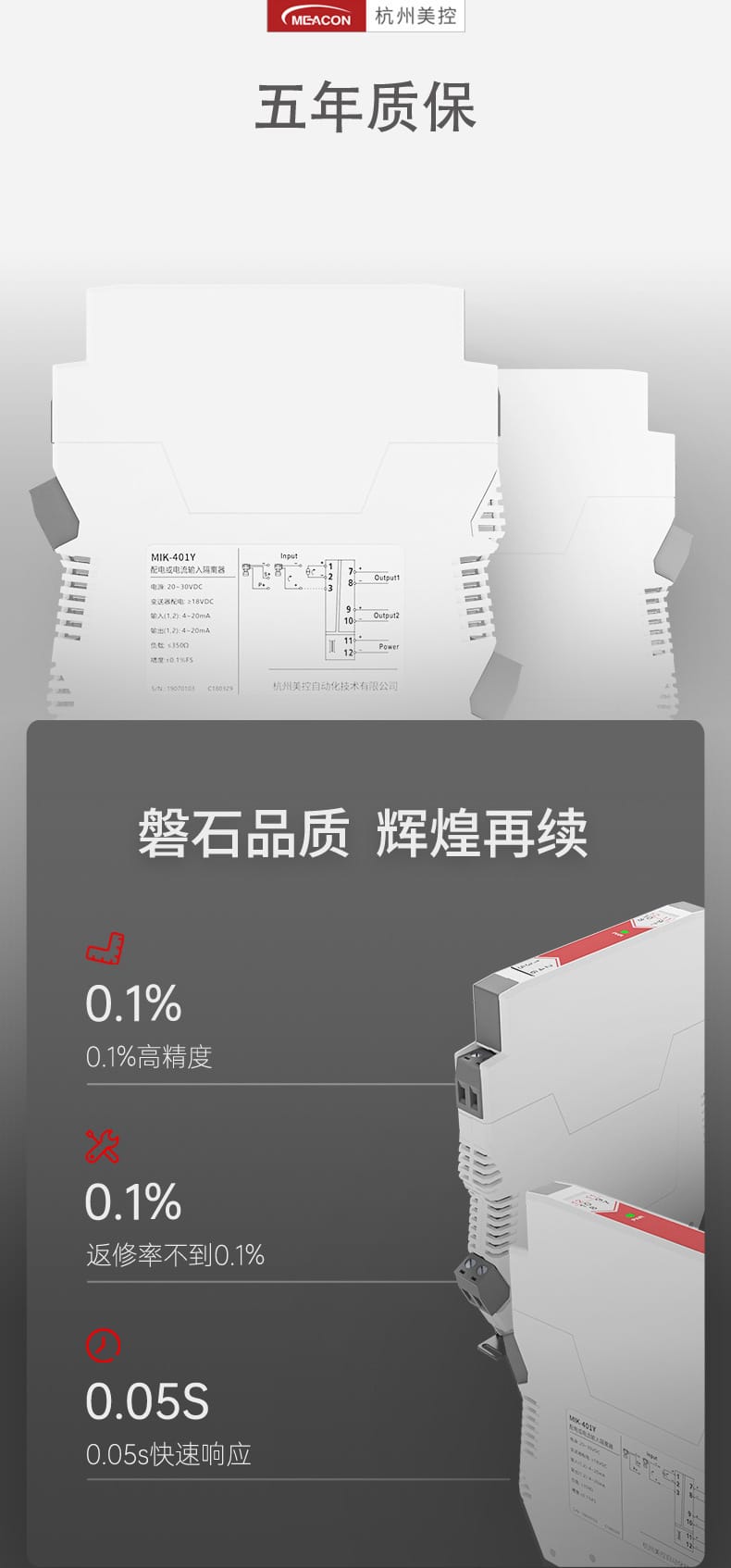

| 五年質保 | 磐石品質，返修率不到0.1% |

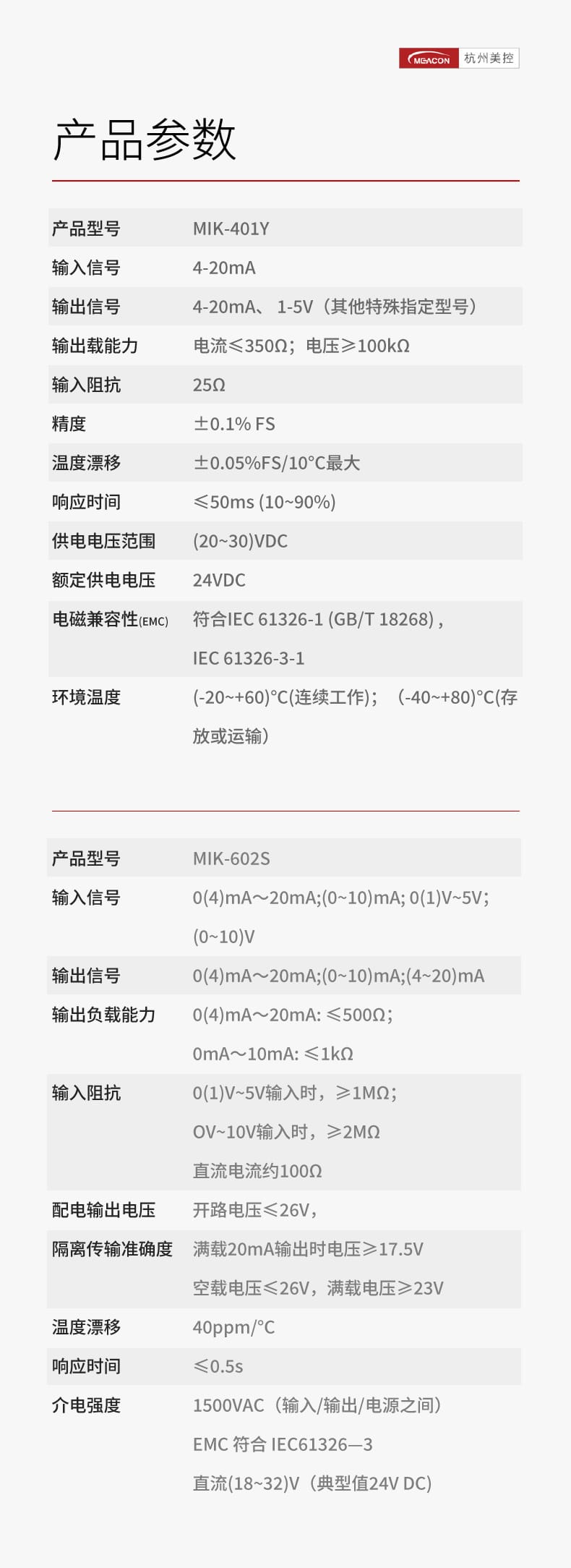

| 參數項 | 規格 |
|---|---|
| 產品型號 | MIK-401Y（磁電隔離）/ MIK-602S（光電隔離） |
| 輸入信號 | 4~20mA、0~20mA、0~5V、0~10V（可定制） |
| 輸出信號 | 4~20mA、0~20mA、0~5V、0~10V、1~5V（可定制） |
| 輸入阻抗 | 電流輸入25Ω；電壓輸入≥1MΩ |
| 輸出負載能力 | 電流≤350Ω；電壓≥100kΩ |
| 精度 | ±0.1%FS |
| 溫度漂移 | ±0.05%FS/10℃（最大） |
| 響應時間 | ≤50ms（MIK-401Y）；≤0.5s（MIK-602S） |
| 參數項 | 規格 |
|---|---|
| 供電電壓范圍 | (20~30)VDC |
| 額定供電電壓 | 24VDC |
| 變送器配電電壓 | ≥18VDC（開路電壓≤26V，滿載20mA時≥17.5V） |
| 介電強度 | 1500VAC（輸入/輸出/電源之間） |
| 電磁兼容性(EMC) | 符合IEC 61326-1、IEC 61326-3-1（GB/T 18268） |
| 參數項 | 規格 |
|---|---|
| 環境溫度 | (-20~+60)℃（連續工作）；(-40~+80)℃（存放或運輸） |
| 相對濕度 | ≤95%RH（無凝露） |
| 參數項 | 規格 |
|---|---|

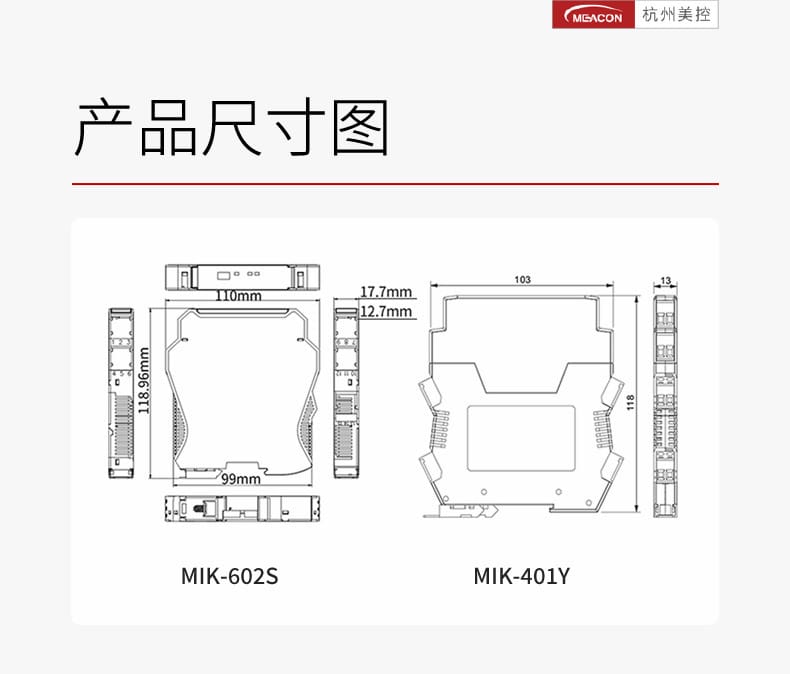

| 外形尺寸 | 12.7mm（厚）× 99mm × 110mm（MIK-401Y） |
| 安裝方式 | 標準DIN導軌安裝 |

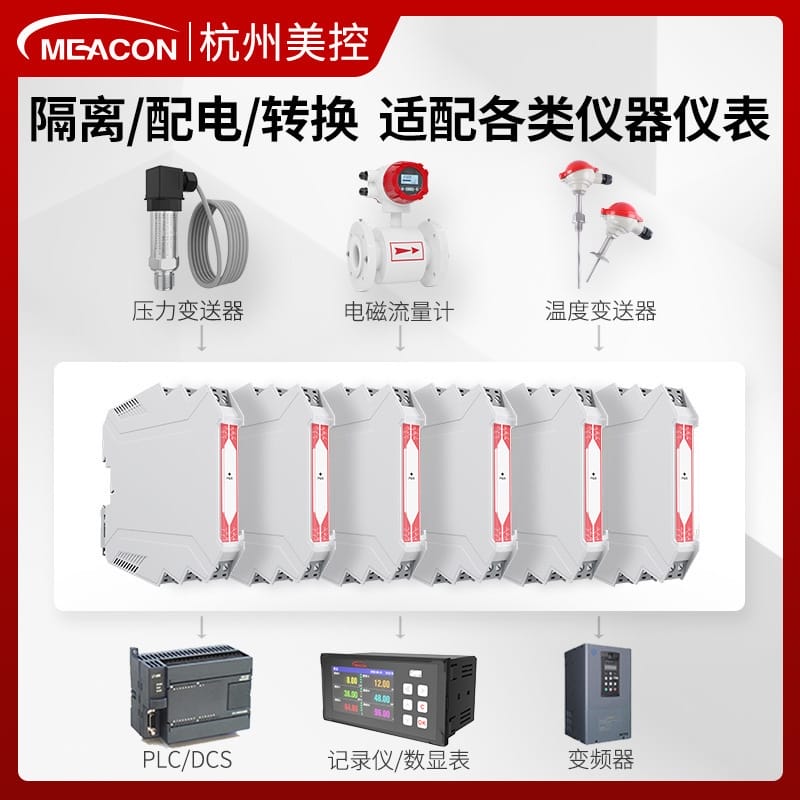

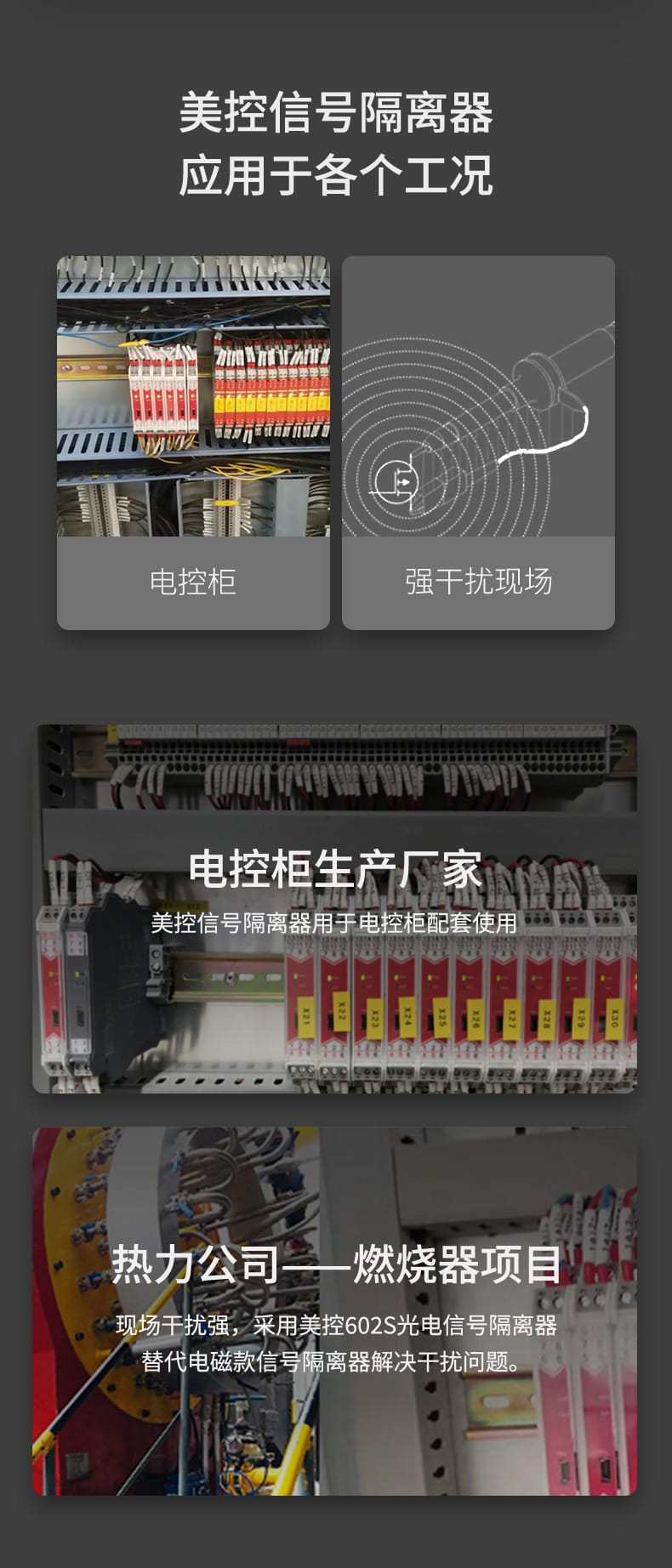

| 行業領域 | 典型應用場景 |
|---|---|
| 電力能源 | 熱力公司燃燒器項目、鍋爐控制系統 |
| 石油化工 | 過程控制、DCS/PLC信號隔離 |
| 智能制造 | 電控柜配套、變頻器信號轉換 |
| 環境監測 | 污水處理廠、環保設備信號采集 |
| 機械設備 | 壓力變送器、電磁流量計、溫度變送器配套 |
| 冶金礦業 | 強干擾現場信號隔離與轉換 |
?? 安全警示
- 產品嚴禁用于防爆場合，本系列產品為非防爆型設備
- 通電前請確認接線正確，避免電源短路
- 嚴禁帶電插拔接線端子
| 序號 | 注意事項 |
|---|---|
| 1 | 選型時請確認輸入/輸出信號類型、供電電壓，避免型號不符導致無法使用 |
| 2 | 多通道產品（MIK-602S）可選3路或4路輸出，MIK-401Y最多2路輸出 |

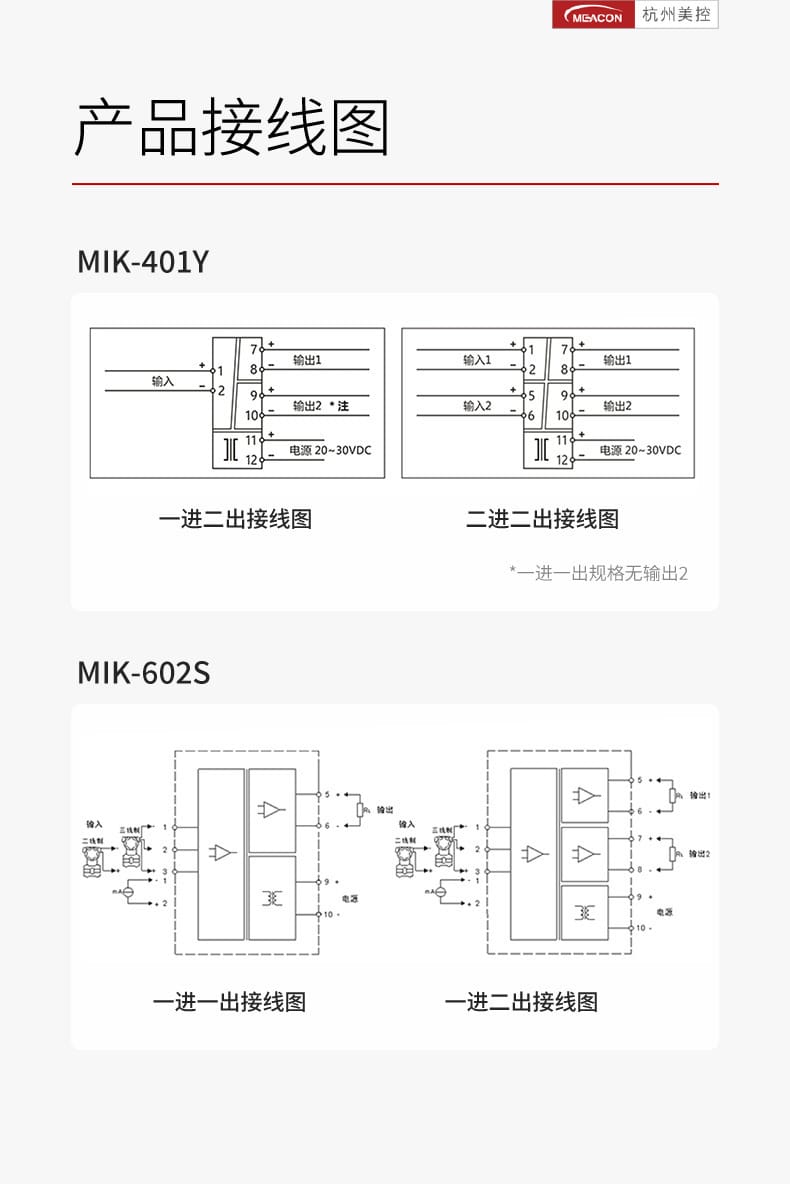

| 3 | 有源信號與無源信號接線方式不同，請參考接線圖正確連接 |

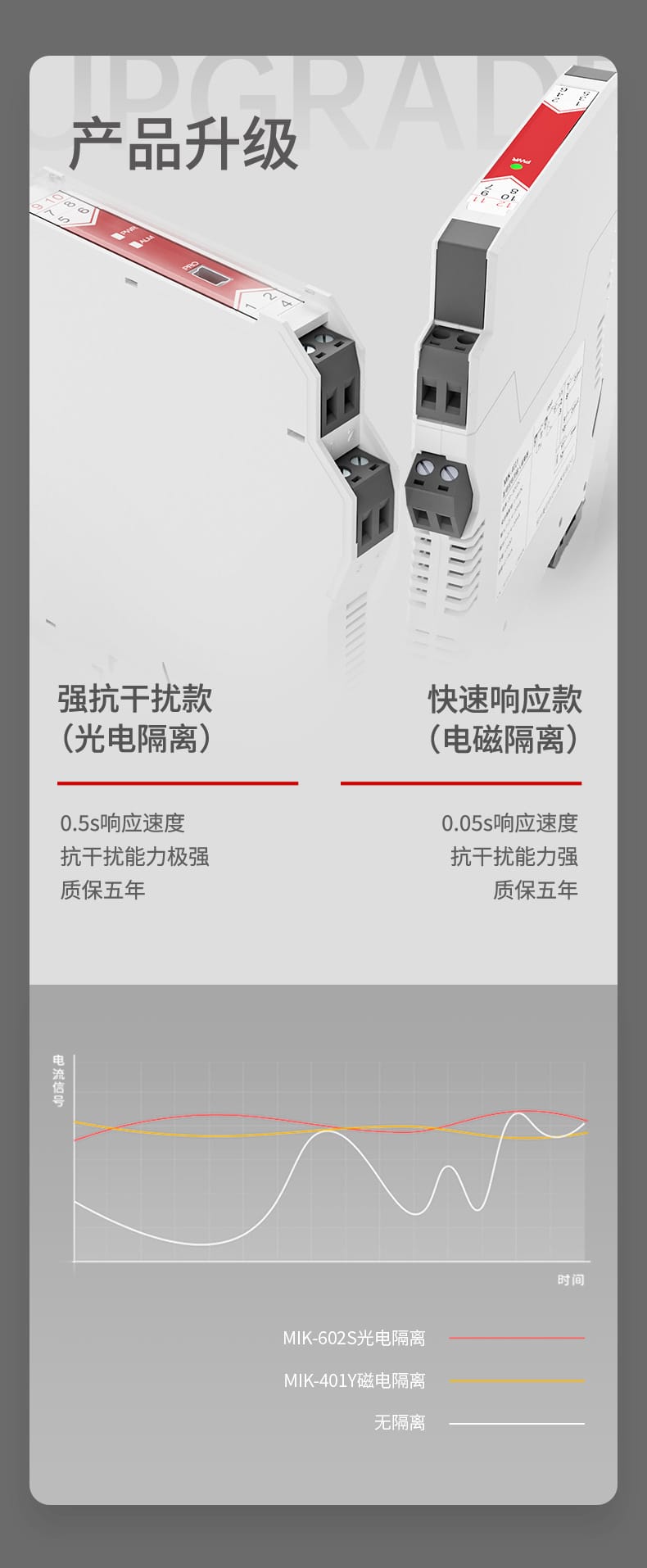

| 4 | 強干擾現場建議選用MIK-602S光電隔離型，抗干擾能力更強 |
| 5 | 變送器配電功能使用時，需確認負載電流不超過20mA |
| 6 | 長期存放后首次使用，建議進行絕緣電阻檢測 |

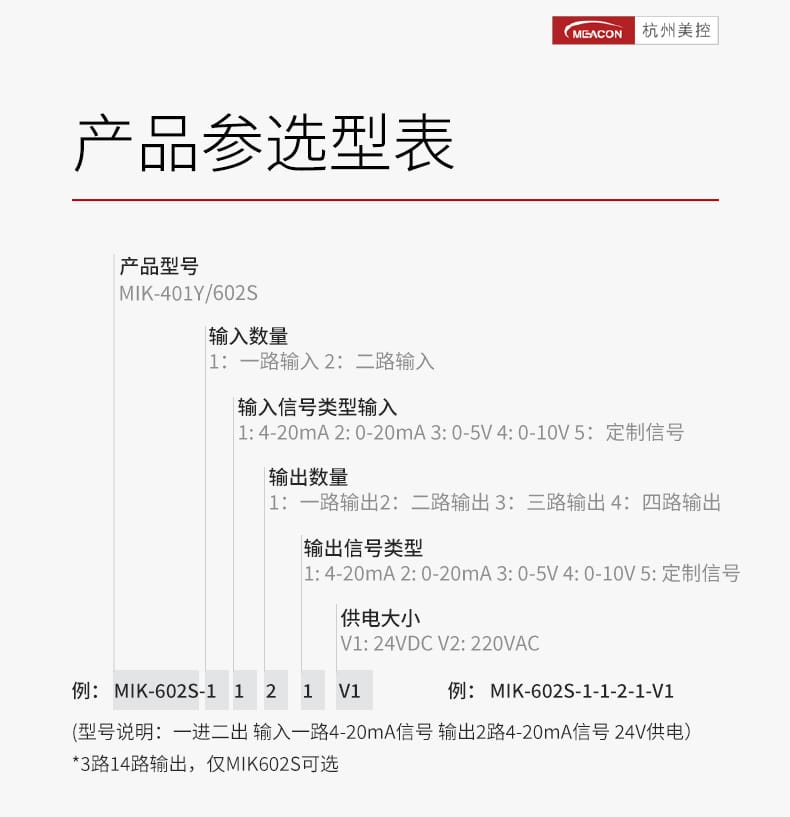

| 代碼位置 | 選項 | 說明 |
|---|---|---|
| 產品型號 | MIK-401Y / MIK-602S | 磁電隔離 / 光電隔離 |
| 輸入數量 | 1 / 2 | 一路輸入 / 二路輸入 |
| 輸入信號 | 1/2/3/4/5 | 4-20mA / 0-20mA / 0-5V / 0-10V / 定制 |
| 輸出數量 | 1/2/3/4 | 一路~四路輸出（3/4路僅602S可選） |
| 輸出信號 | 1/2/3/4/5 | 4-20mA / 0-20mA / 0-5V / 0-10V / 定制 |
| 供電方式 | V1 / V2 | 24VDC / 220VAC |
選型示例：MIK-602S-1-1-2-1-V1
含義：MIK-602S光電隔離型，1路4-20mA輸入，2路4-20mA輸出，24VDC供電
以上數據由杭州美控自動化技術有限公司實驗室提供，因產品升級、換代等原因可能存在差異，實際以收到實物及說明書為準。
