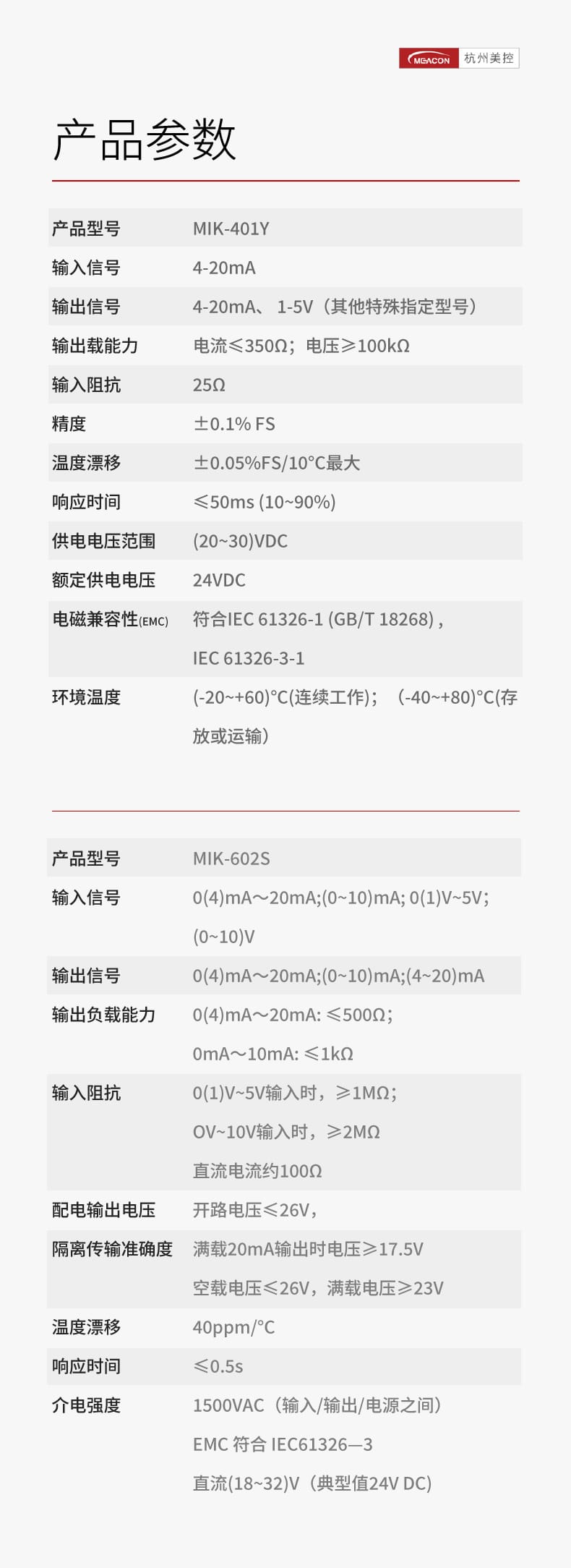

| 參數項 | 規格 |
|---|---|

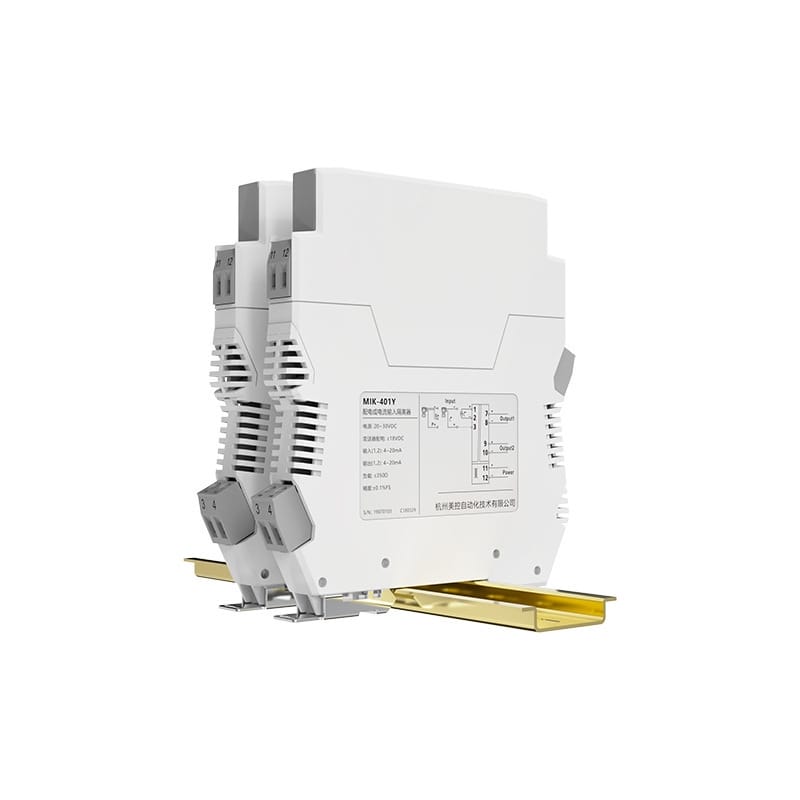

| 產品型號 | MIK-401Y |
| 輸入信號 | 4~20mA（可選 0~20mA、0~5V、0~10V、定制信號） |
| 輸出信號 | 4~20mA、1~5V（可選 0~20mA、0~5V、0~10V、定制信號） |
| 輸入阻抗 | 25Ω（電流輸入）；≥1MΩ（電壓輸入） |
| 輸出負載能力 | 電流 ≤350Ω；電壓 ≥100kΩ |

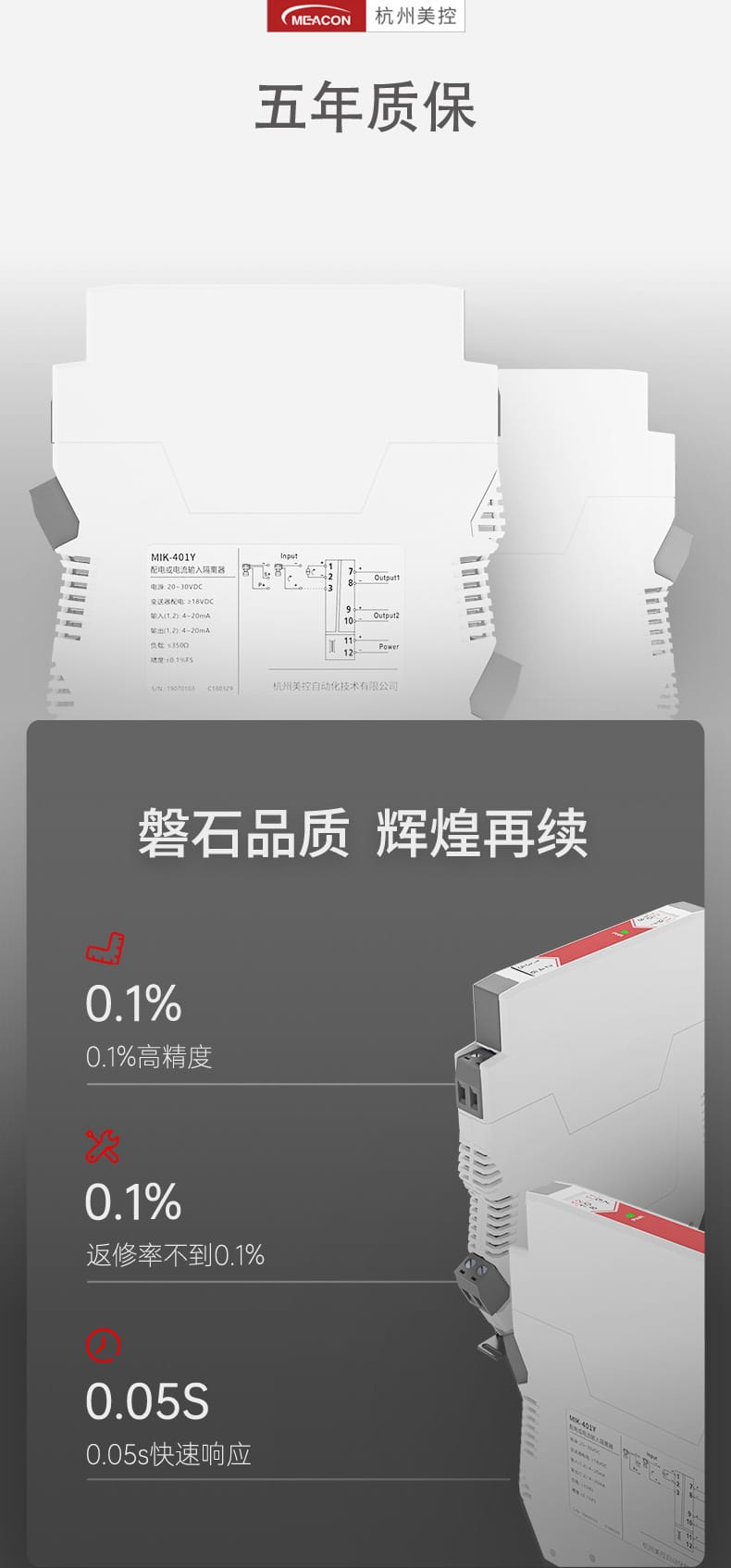

| 精度 | ±0.1%FS |
| 溫度漂移 | ±0.05%FS/10℃（最大） |
| 響應時間 | ≤50ms（10~90%） |
| 供電電壓范圍 | 20~30VDC（額定 24VDC） |
| 變送器配電 | ≥18VDC（開路電壓 ≤26V，滿載 20mA 輸出時電壓 ≥17.5V） |
| 電磁兼容性(EMC) | 符合 IEC 61326-1（GB/T18268）、IEC 61326-3-1 |
| 環境溫度 | 連續工作：-20~+60℃；存放/運輸：-40~+80℃ |
| 介電強度 | 1500VAC（輸入/輸出/電源之間） |

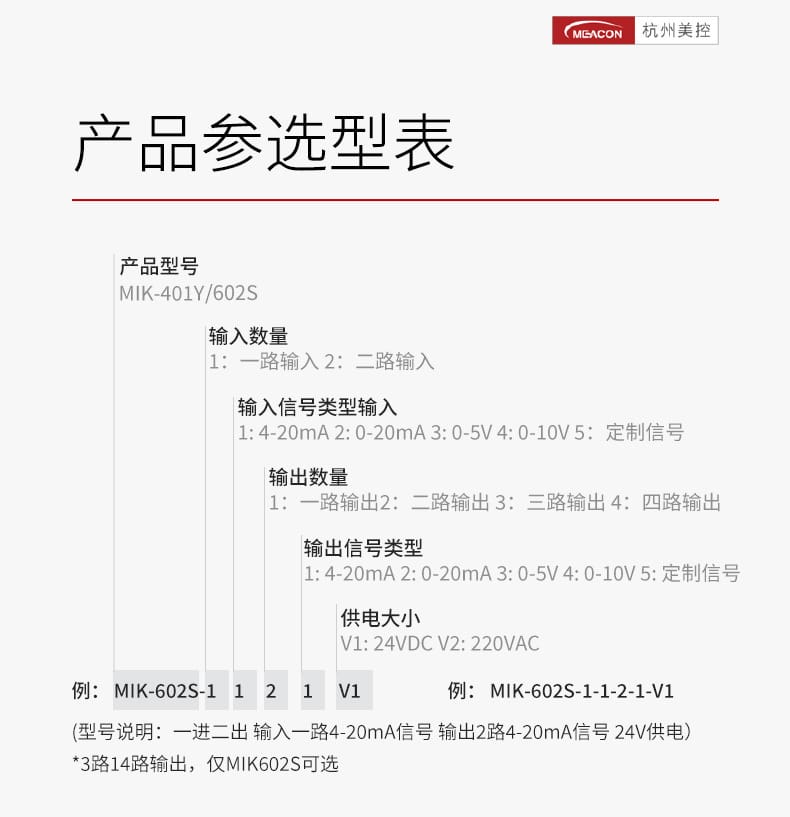

| 選型代碼 | 說明 |
|---|---|
| 輸入數量 | 1：一路輸入；2：二路輸入 |
| 輸入信號類型 | 1：4-20mA；2：0-20mA；3：0-5V；4：0-10V；5：定制信號 |
| 輸出數量 | 1：一路輸出；2：二路輸出；3：三路輸出；4：四路輸出 |
| 輸出信號類型 | 1：4-20mA；2：0-20mA；3：0-5V；4：0-10V；5：定制信號 |
| 供電方式 | V1：24VDC；V2：220VAC |
選型示例：MIK-401Y-1-1-2-1-V1（一進二出，輸入 4-20mA，輸出 2 路 4-20mA，24V 供電）
注：3 路/4 路輸出僅 MIK-602S 可選

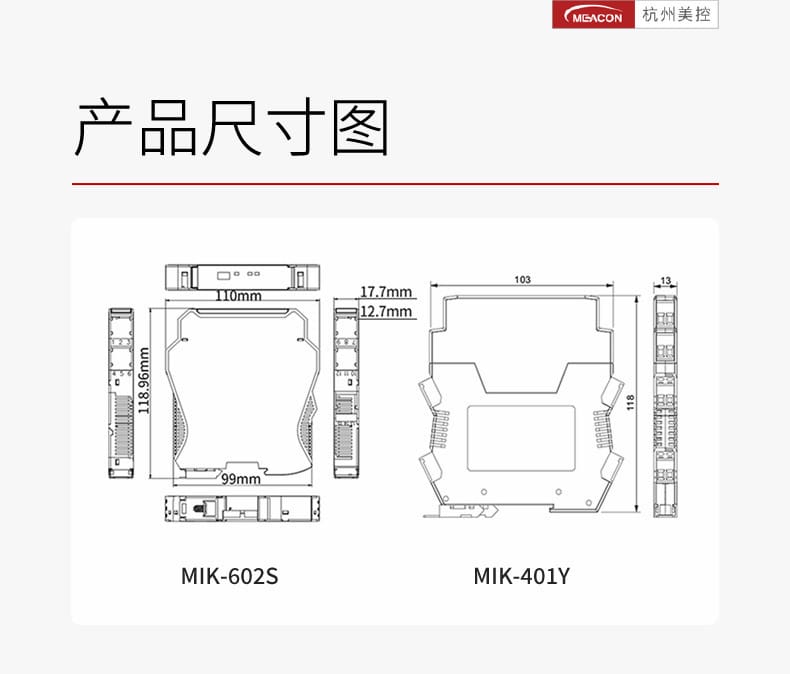

| 型號 | 寬度 | 高度 | 深度 |
|---|---|---|---|

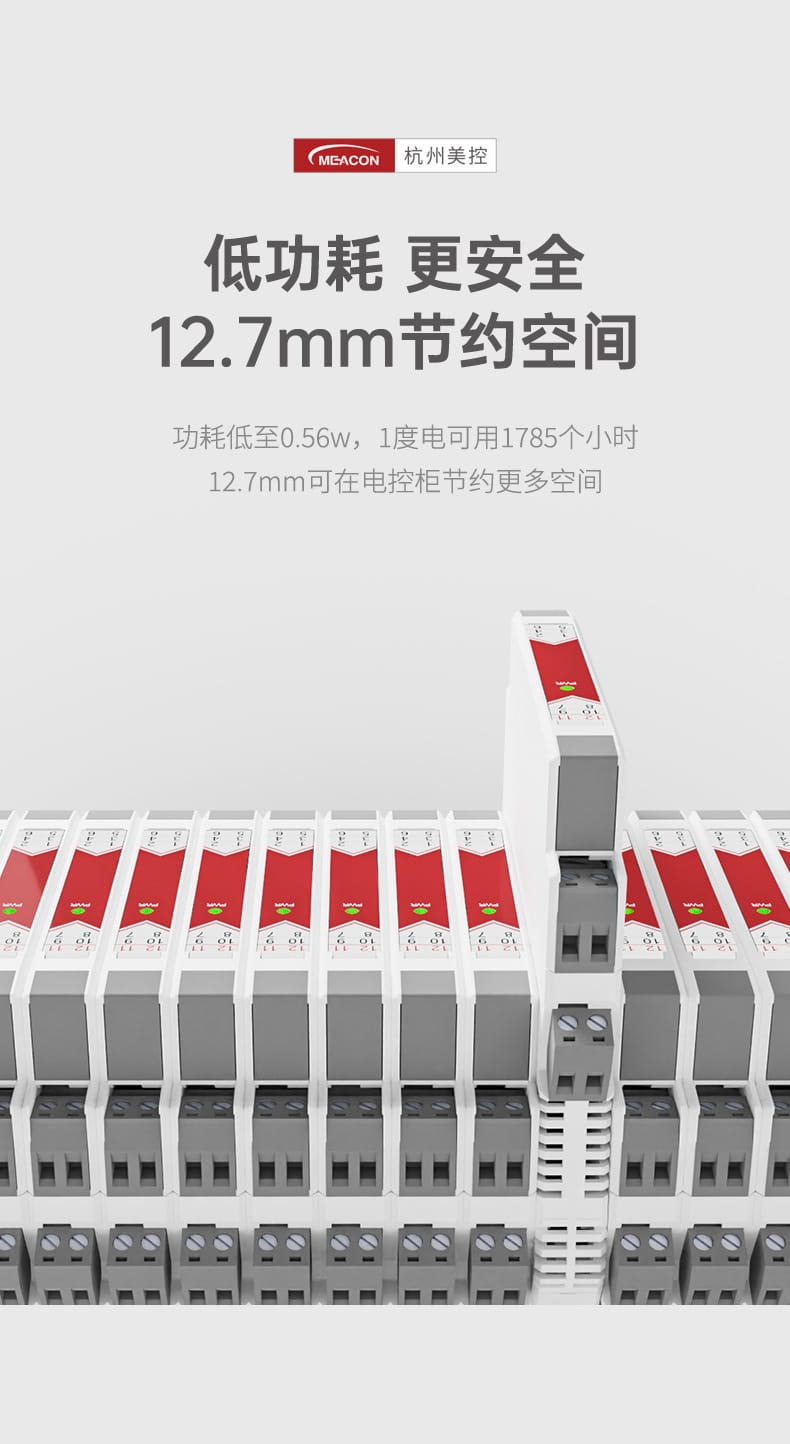

| MIK-401Y | 12.7mm | 99mm | 114.5mm |
| MIK-602S | 17.7mm | 99mm | 114.5mm |

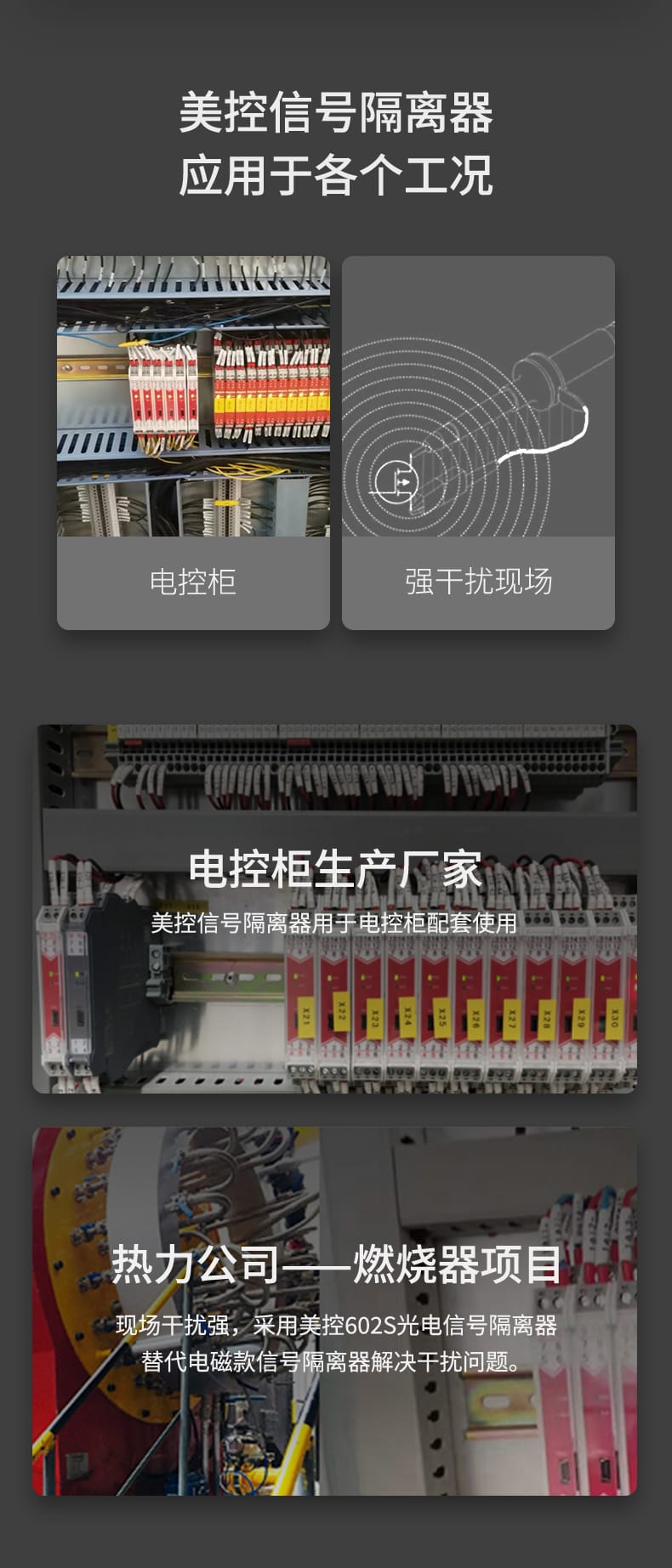

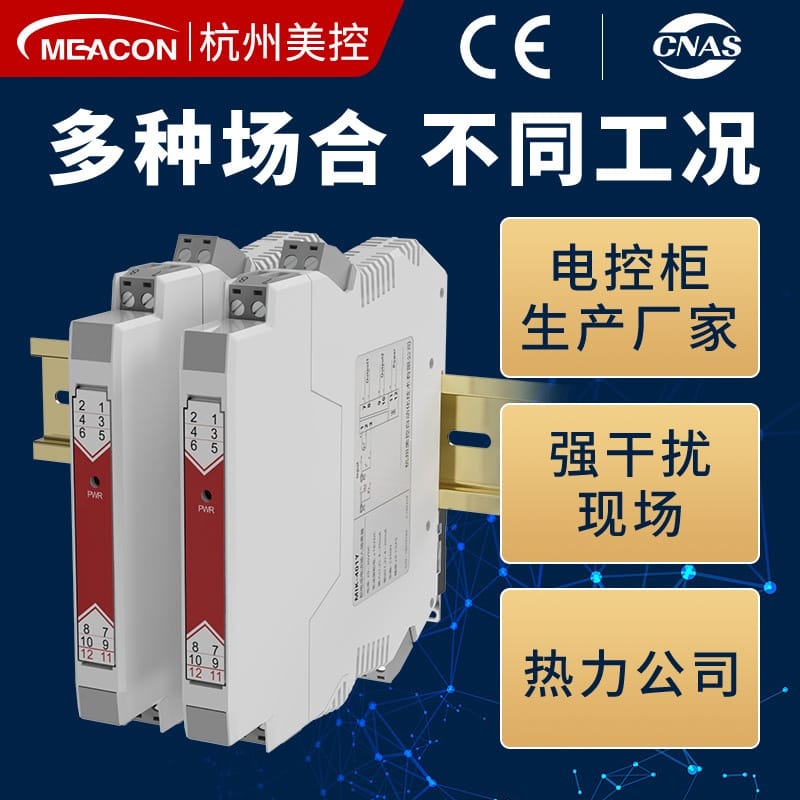

熱力公司三一燃燒器項目：現場干擾強，采用美控 MIK-602S 光電信號隔離器替代電磁款信號隔離器，成功解決干擾問題。

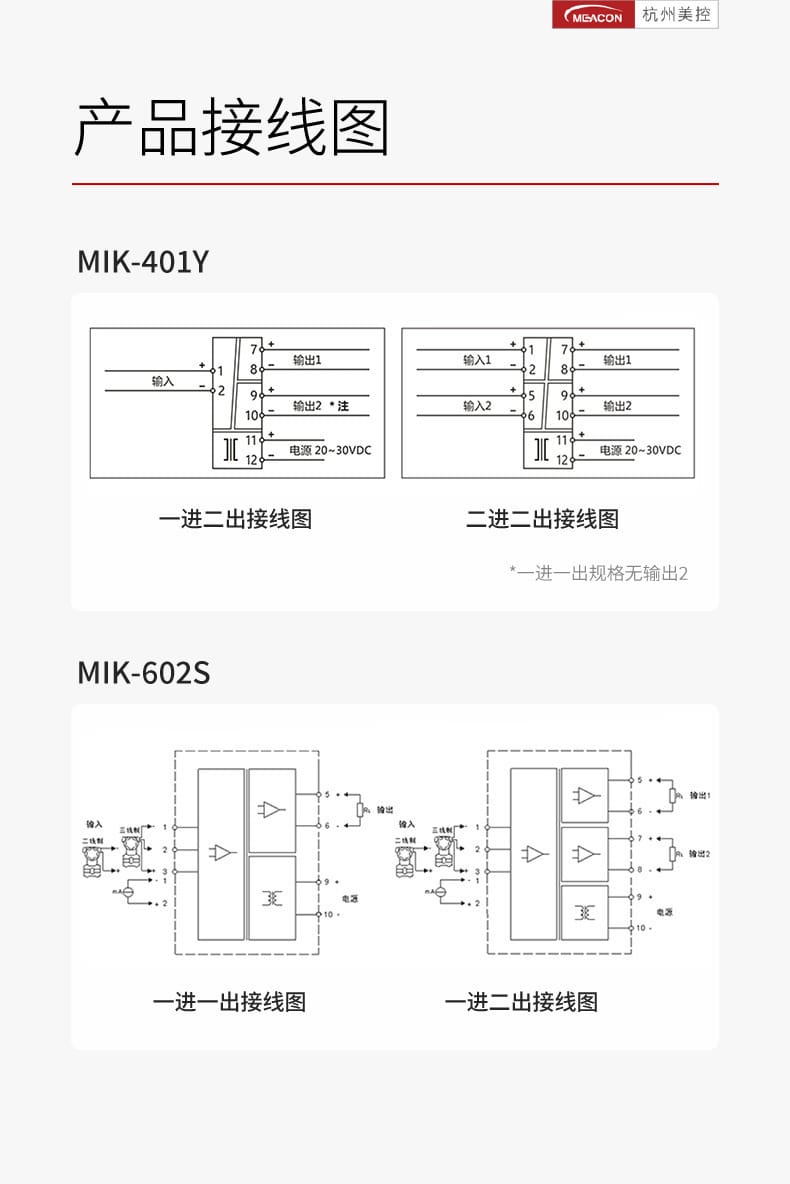

MIK-401Y 一進二出接線 | 端子 | 功能 | |:---|:---| | 7-8 | 輸入 1（4~20mA） | | 9-10 | 輸出 1（4~20mA） | | 11-12 | 電源（20~30VDC） | | 5-6 | 輸出 2*（一進二出規格） |
MIK-401Y 二進二出接線 | 端子 | 功能 | |:---|:---| | 7-8 | 輸入 1 | | 9-10 | 輸出 1 | | 11-12 | 電源 | | 5-6 | 輸入 2 | | 2-3 | 輸出 2 |
注：一進一出規格無輸出 2
供電要求：必須使用 20~30VDC 直流電源，額定 24VDC，嚴禁使用交流電源直接接入（除非選購 V2 220VAC 供電型號）
信號匹配：訂貨時需明確輸入/輸出信號類型及數量，避免信號不匹配導致無法使用
負載限制：電流輸出負載 ≤350Ω，電壓輸出負載 ≥100kΩ，超載可能導致精度下降或輸出異常

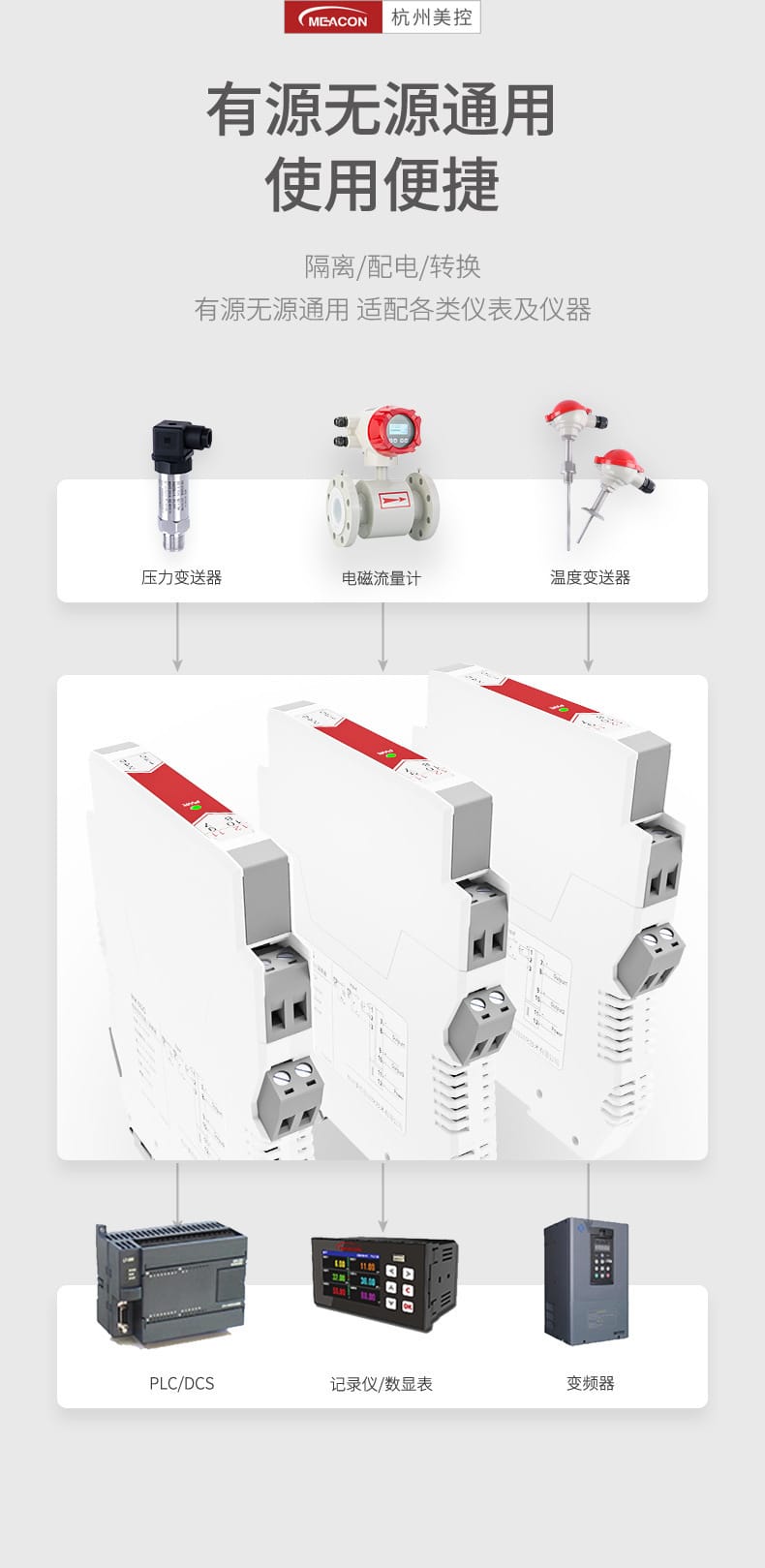

配電功能：使用配電功能時，確保變送器配電電壓 ≥18VDC，滿載時電壓不低于 17.5V

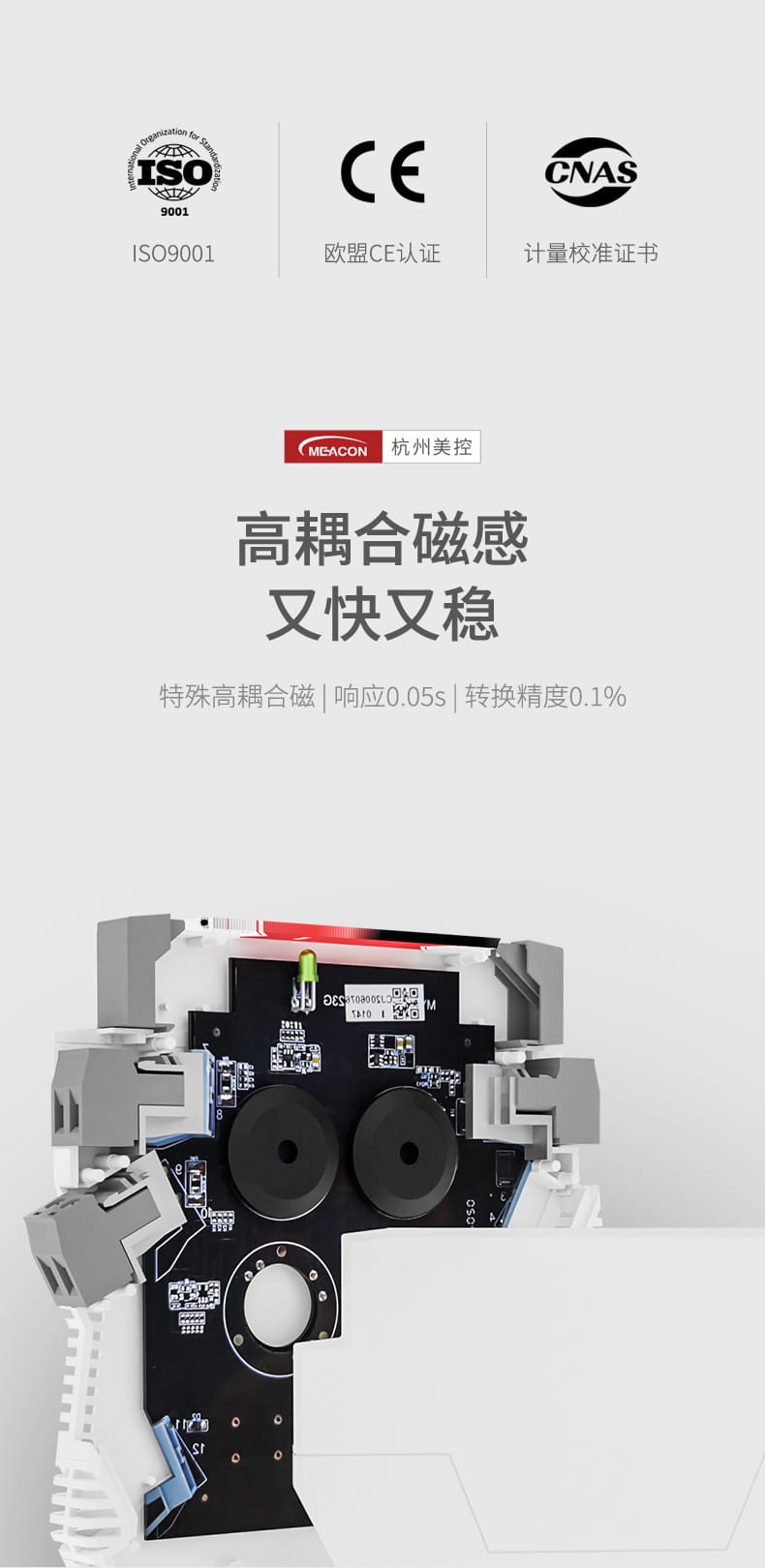

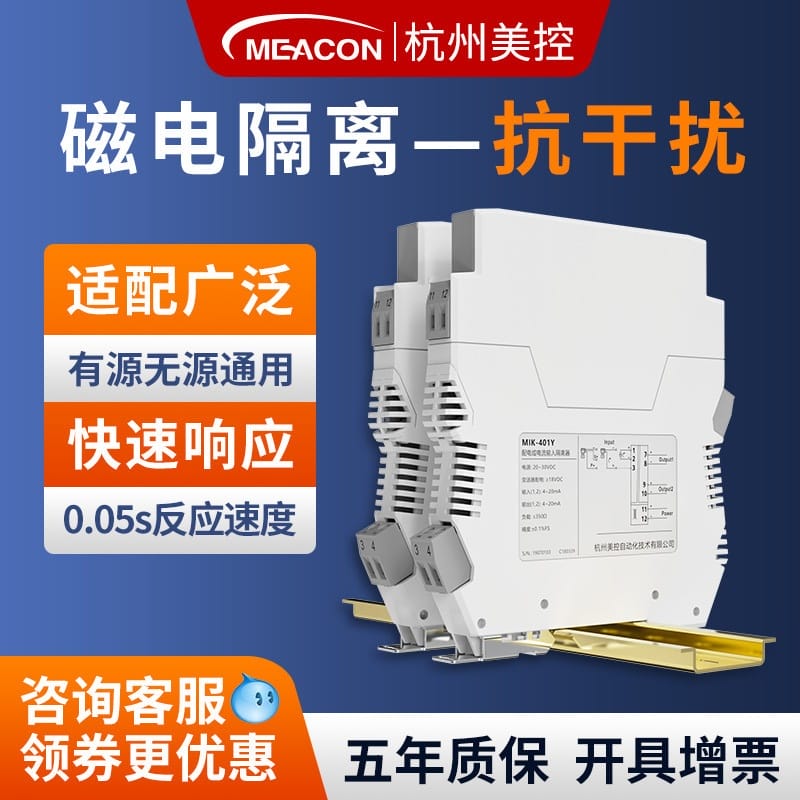

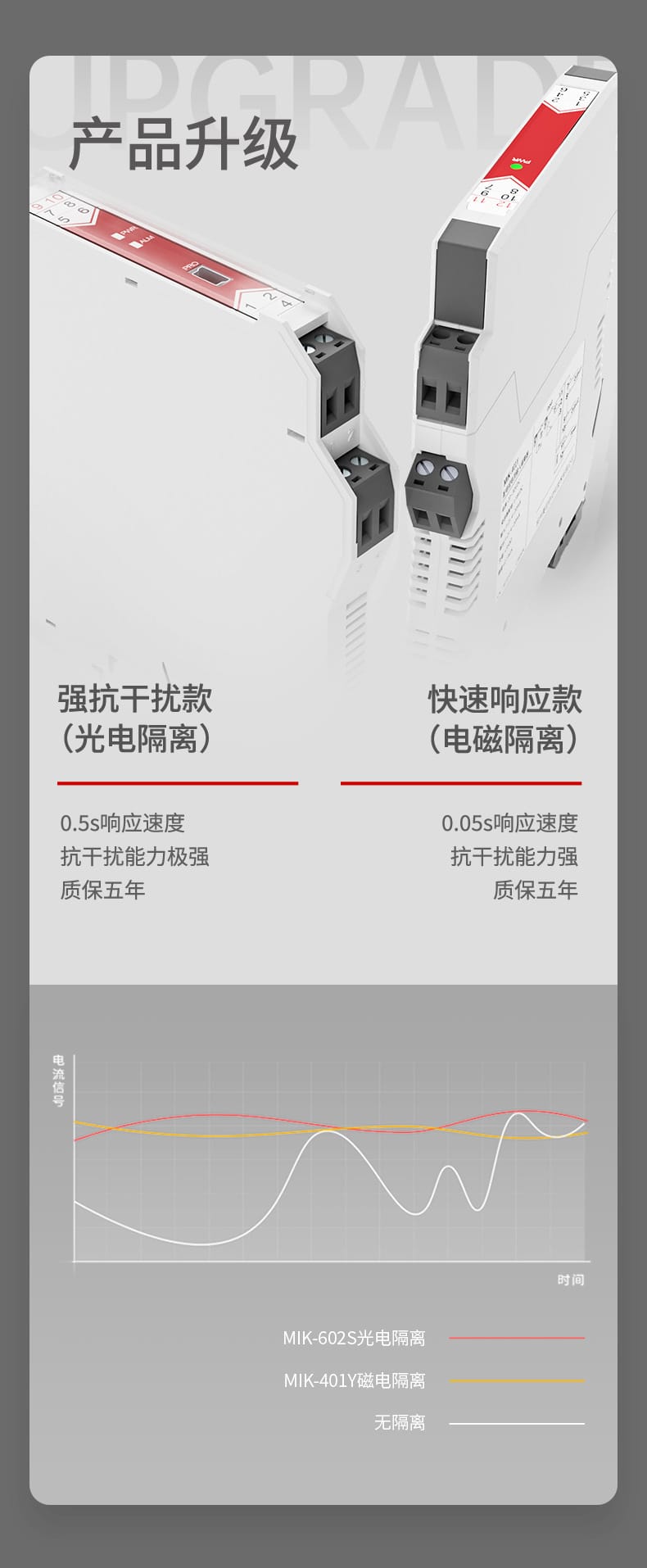

干擾環境選型：強干擾現場建議選用 MIK-602S 光電隔離款（0.5s 響應，抗干擾能力極強）；一般干擾環境可選 MIK-401Y 磁電隔離款（0.05s 快速響應）
溫度補償：溫度漂移為 ±0.05%FS/10℃，高精度應用需考慮環境溫度影響
存儲運輸：存放或運輸溫度范圍 -40~+80℃，避免極端溫度長期存放
質保條款：五年質保服務，需通過正規渠道購買并保留產品序列號（S/N）
制造商：杭州美控自動化技術有限公司
品牌資質：國家高新技術企業、中國儀器儀表學會理事單位、國家標委會委員單位、ISO9000 質量管理體系認證
服務網絡：全國 20 大線下服務網點，24 小時技術支持，可預約上門選型及指導安裝
