美控工業級無紙記錄儀產品技術文檔
產品概述
品牌：MEACON | 杭州美控
產品名稱：美控無紙記錄儀多通道RS485通訊頻率溫度壓力電流電壓曲線記錄儀
產品定位：工業級多通道數據采集與記錄設備
核心特點
顯示性能

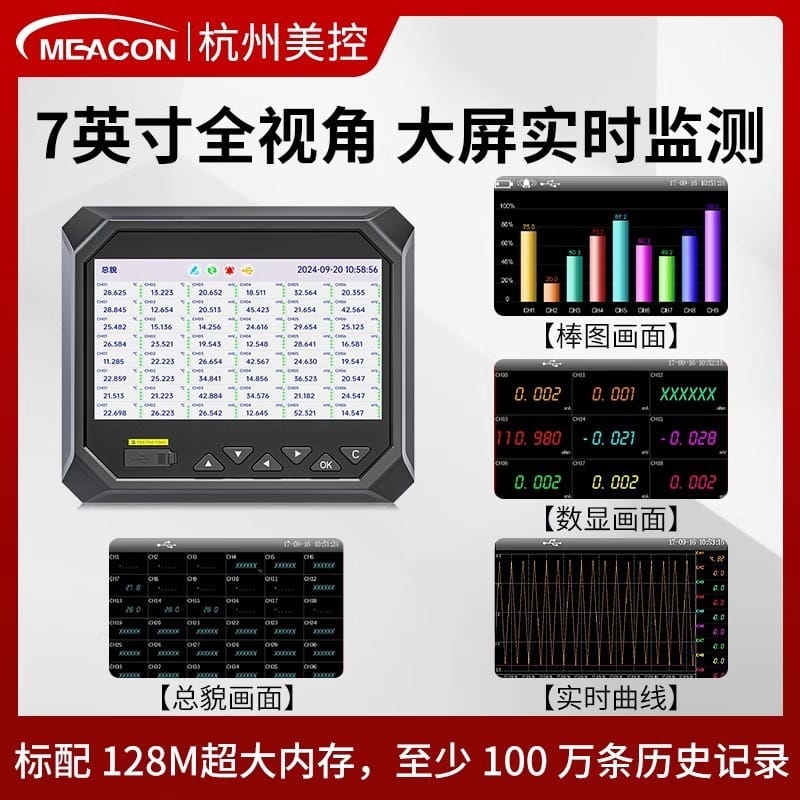

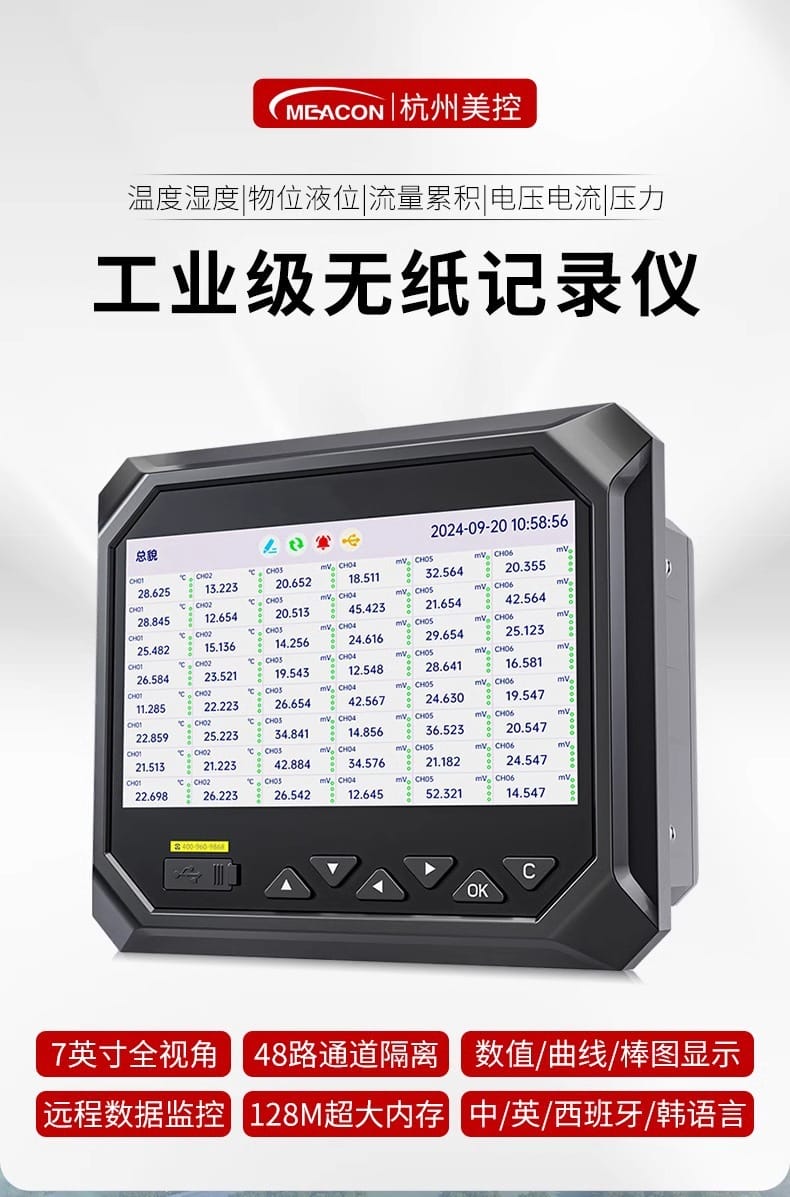

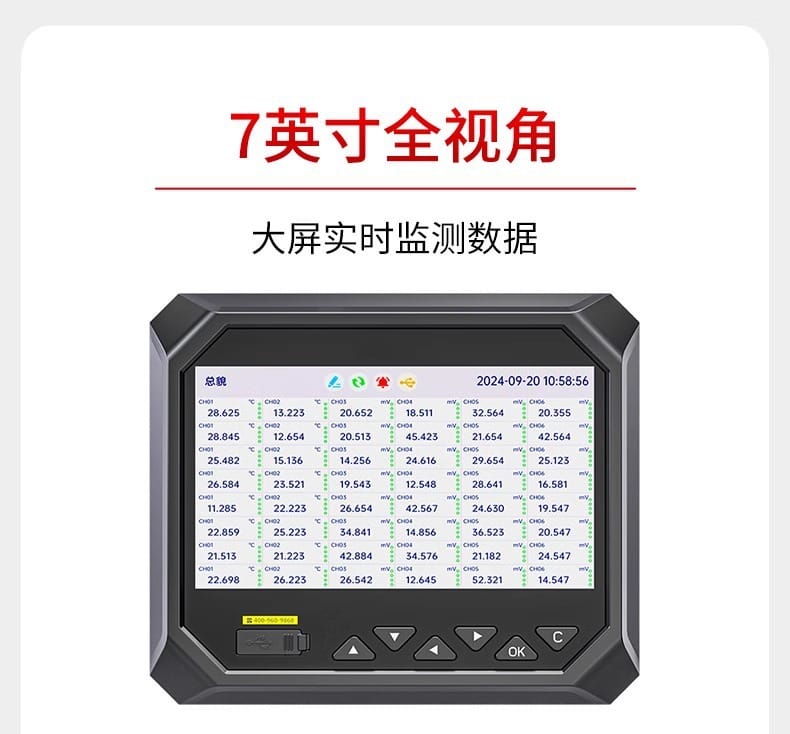

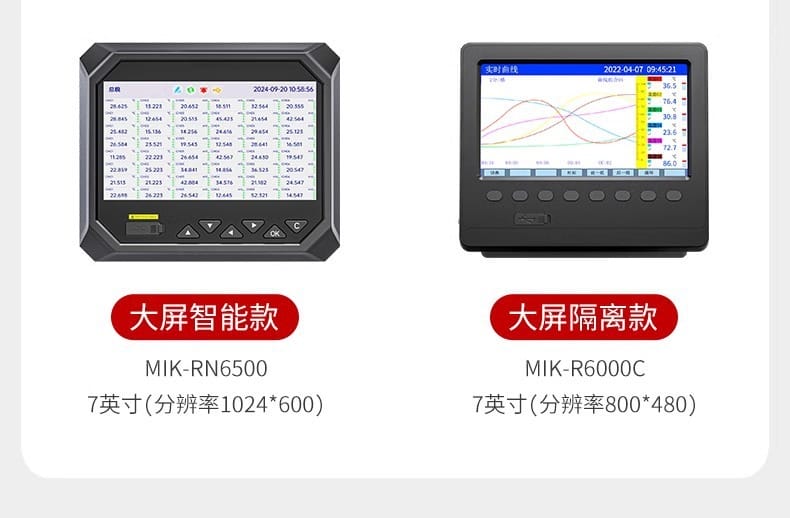

- 7英寸全視角LED背光顯示屏，大屏實時監測多通道數據

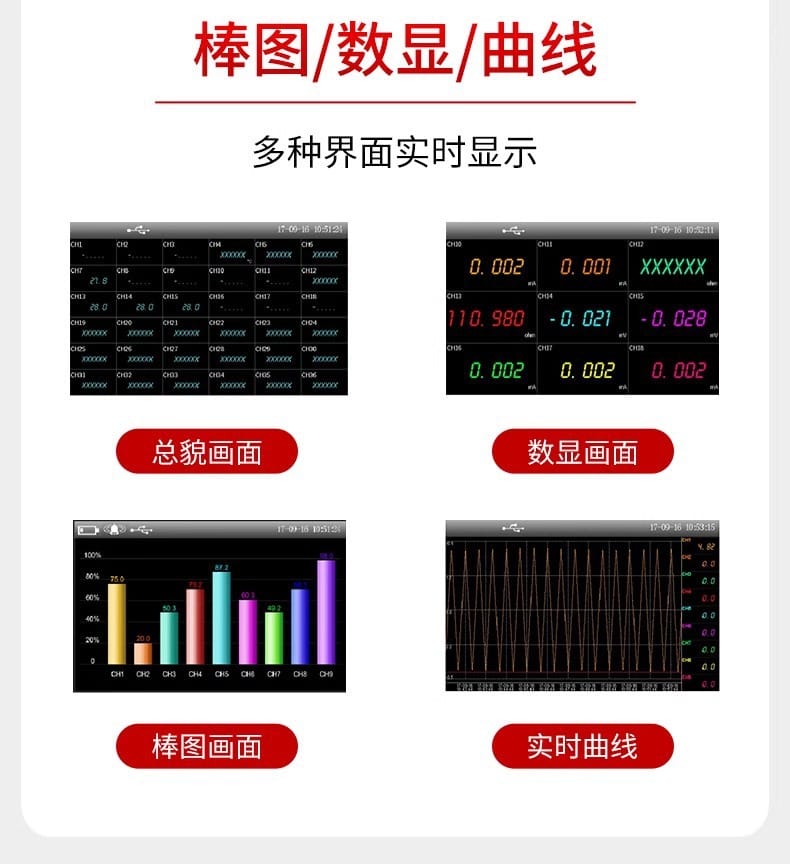

- 支持數值/曲線/棒圖三種界面實時顯示，一鍵切換總貌畫面、數顯畫面、棒圖畫面、實時曲線

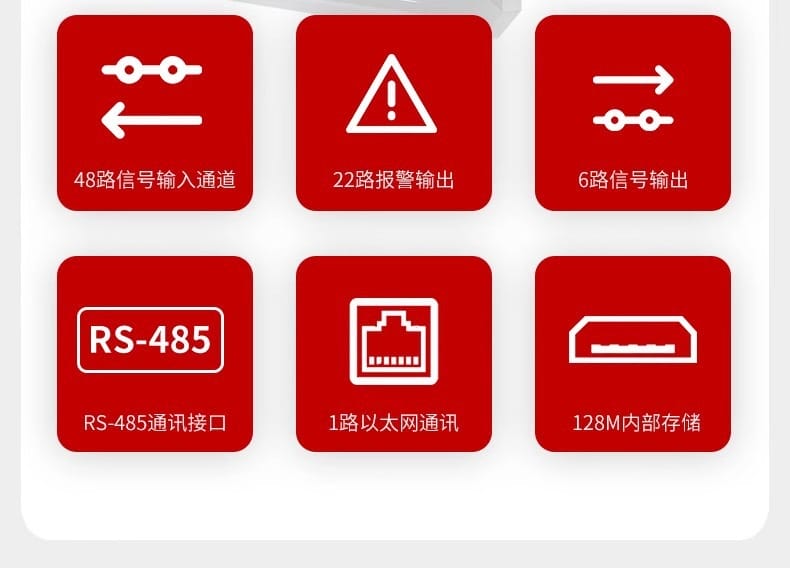

通道配置

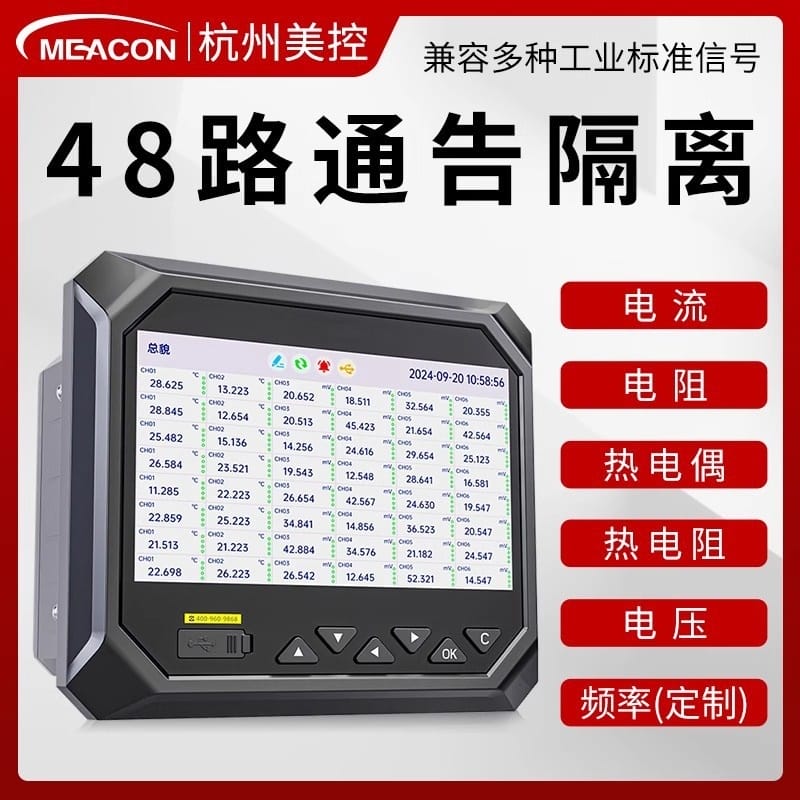

- 48路信號輸入通道，全通道隔離設計，抗干擾能力強
- 22路報警輸出，支持多閾值預警
- 6路信號輸出，靈活對接控制系統
存儲與通訊

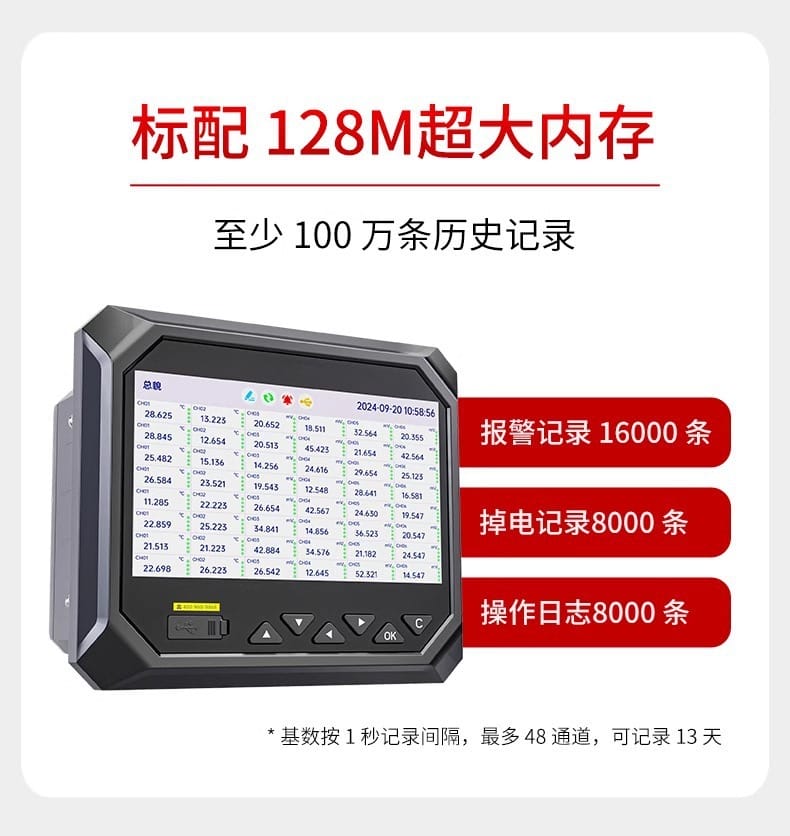

- 128M超大內部存儲，至少可記錄100萬條歷史數據

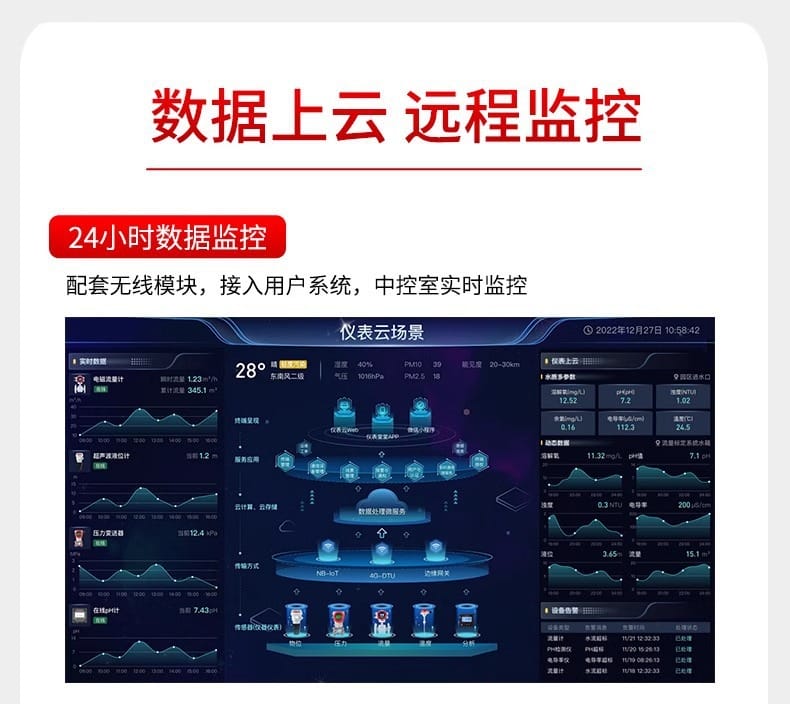

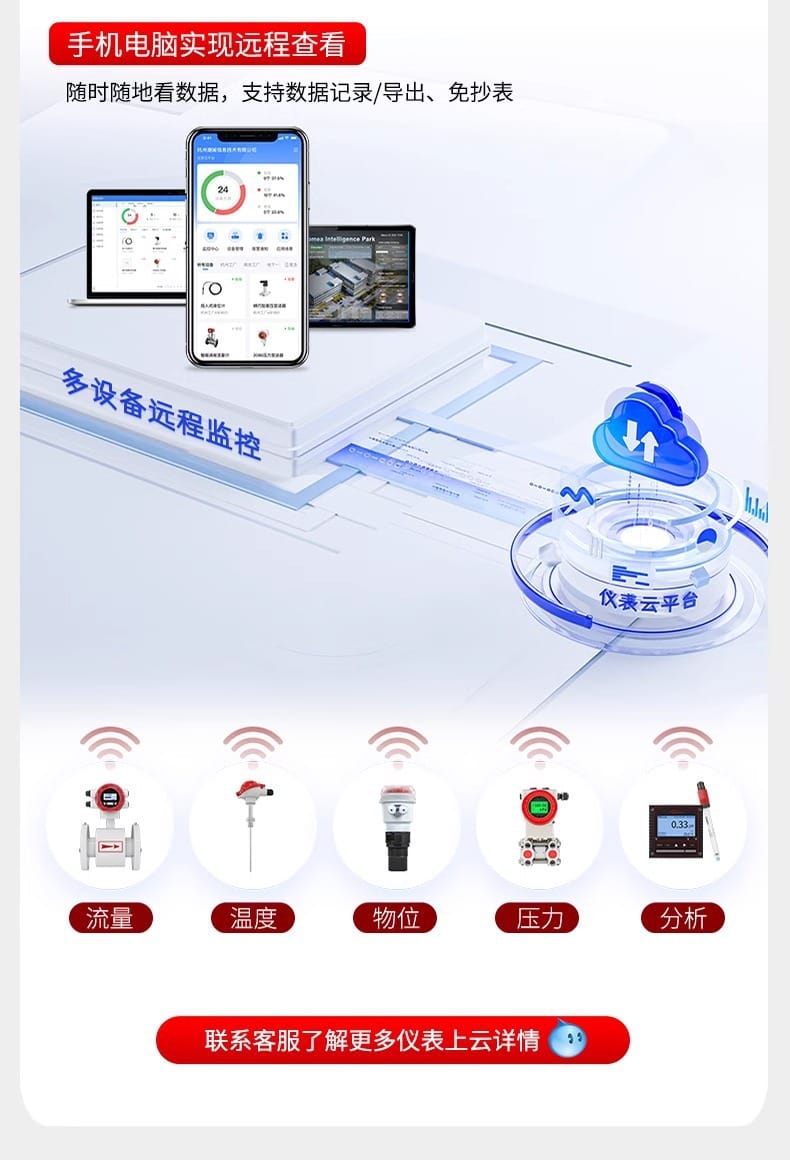

- RS-485通訊接口 + 1路以太網通訊，支持遠程監控與數據上傳
- USB接口，方便數據導出與備份

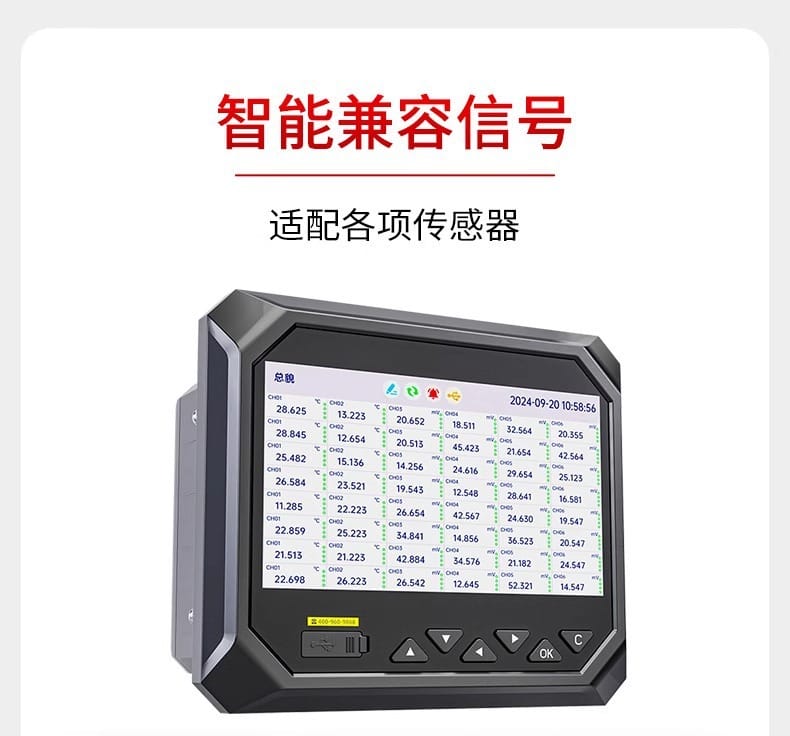

智能兼容

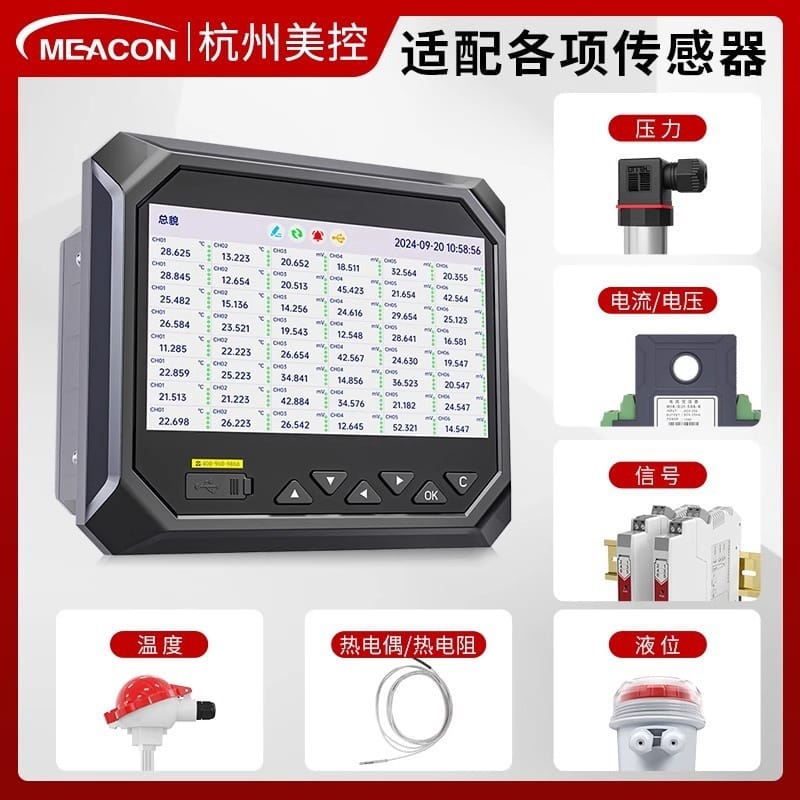

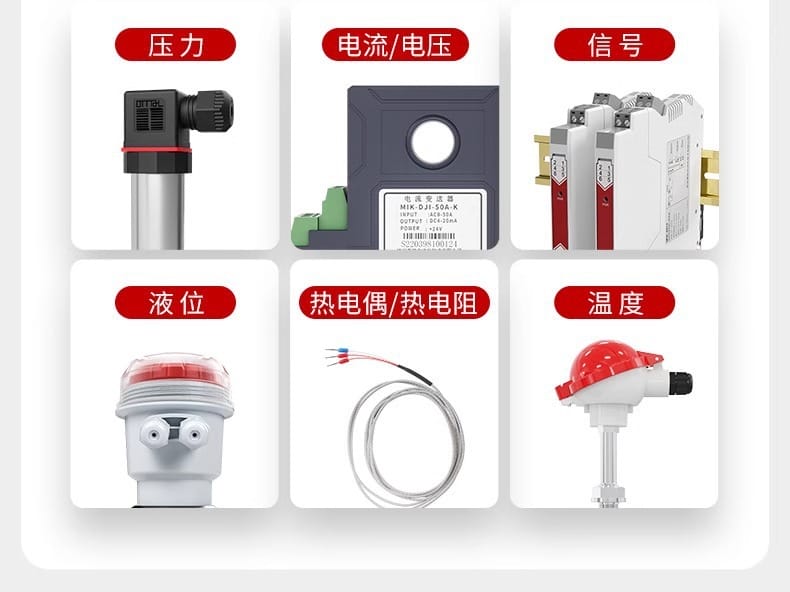

- 適配各類工業傳感器：壓力變送器、液位計、流量計、熱電偶/熱電阻、電流/電壓變送器等
- 支持中/英/西班牙/韓多國語言切換
工業品質

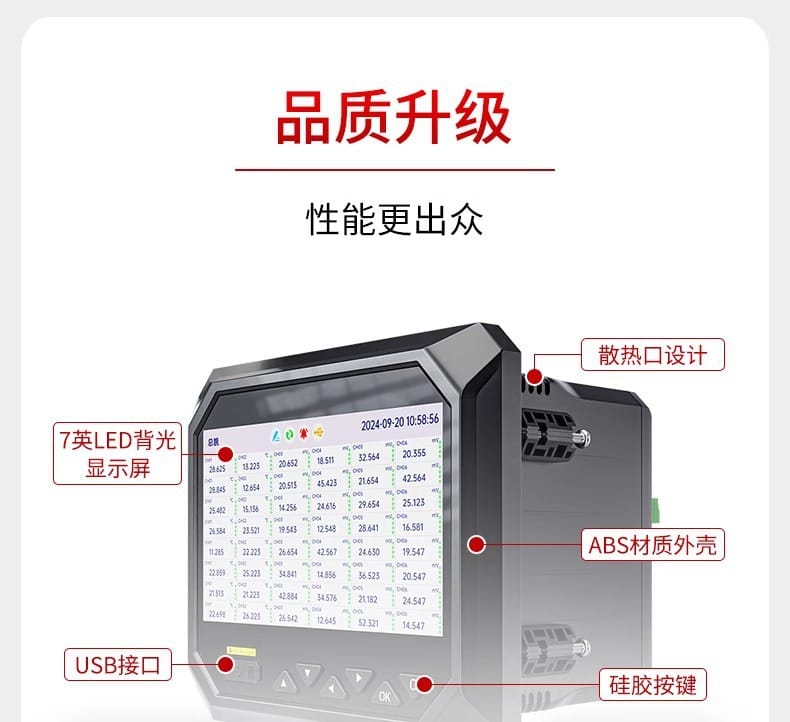

- ABS材質外殼，散熱口設計優化，適應惡劣工業環境

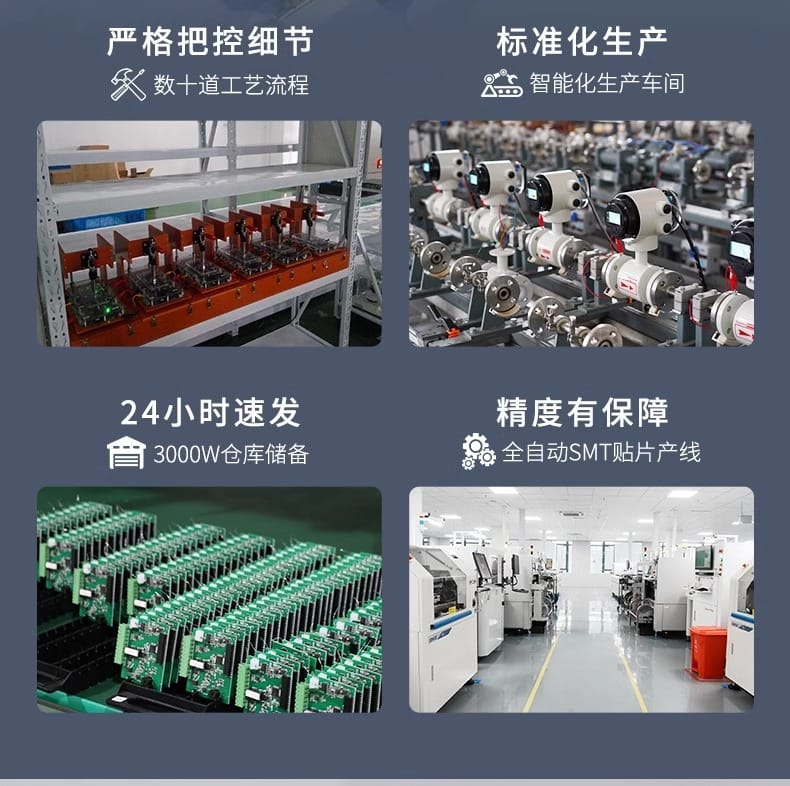

- 全自動SMT貼片產線生產，精度有保障

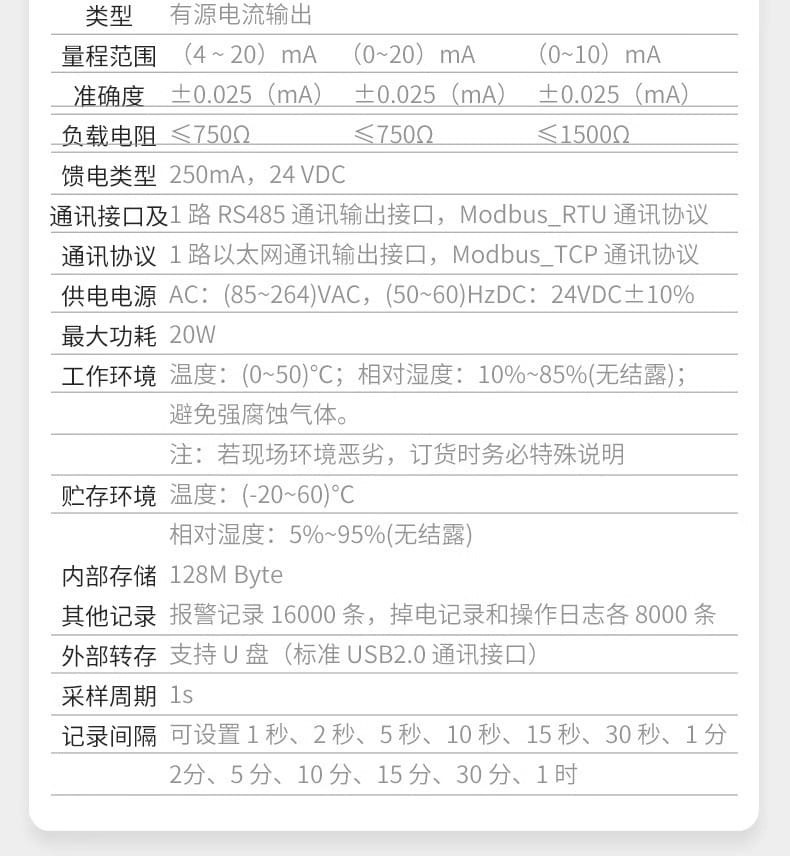

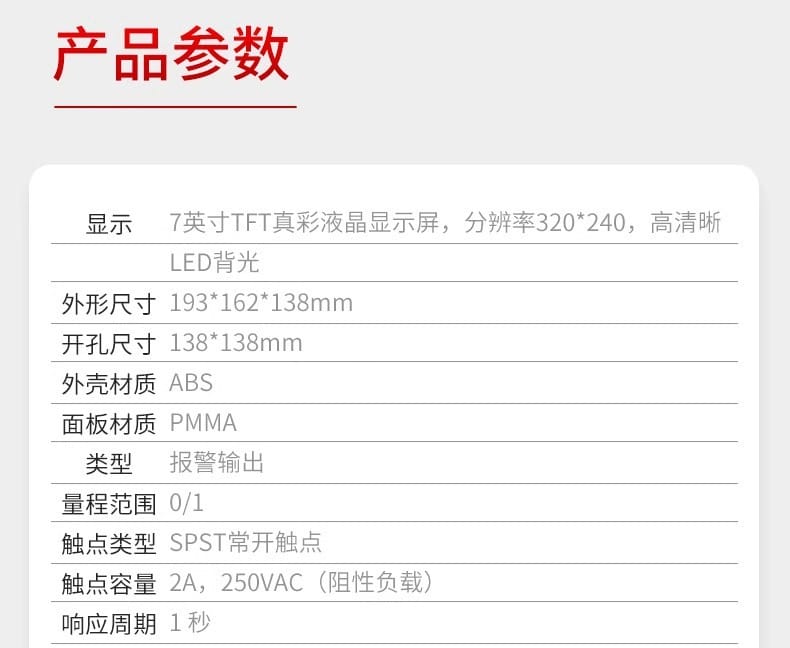

技術參數
| 參數項 |
規格 |
| 顯示屏 |
7英寸全視角LED背光屏 |
| 輸入通道 |
48路（全隔離） |
| 報警輸出 |
22路 |
| 信號輸出 |
6路 |
| 通訊接口 |
RS-485 ×1、以太網 ×1、USB ×1 |
| 內部存儲 |
128M |
| 歷史記錄容量 |
≥100萬條 |
| 外殼材質 |
ABS |

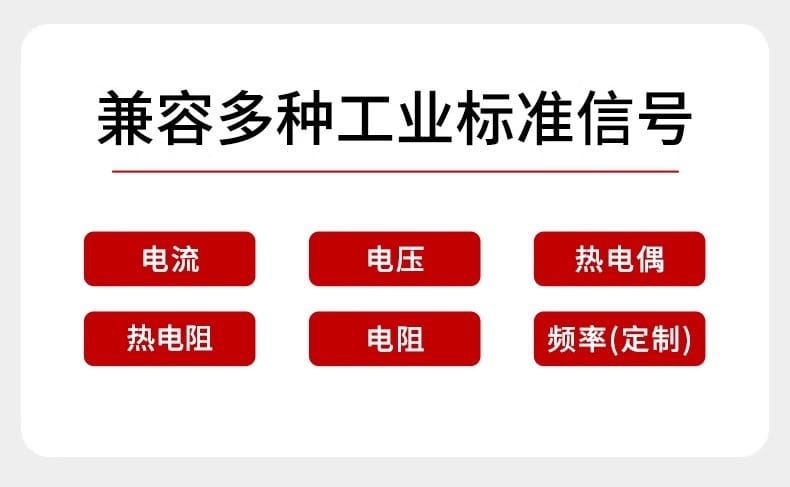

兼容輸入信號類型
| 信號類別 |
具體類型 |
| 溫度 |
熱電偶（K/S/B/E/J/T/N/R型等）、熱電阻（PT100/Cu50等） |
| 壓力 |
壓力變送器信號（4-20mA/0-10V等） |
| 液位 |
液位計信號（4-20mA/0-10V/RS485等） |
| 流量 |
渦輪/渦街/電磁流量計脈沖或模擬信號 |
| 電流 |
0-20mA、4-20mA、0-50A（經變送器） |
| 電壓 |
0-5V、0-10V、0-60V、mV級信號 |
| 頻率 |
定制頻率信號輸入 |
| 其他 |
電阻信號、濕度信號等 |

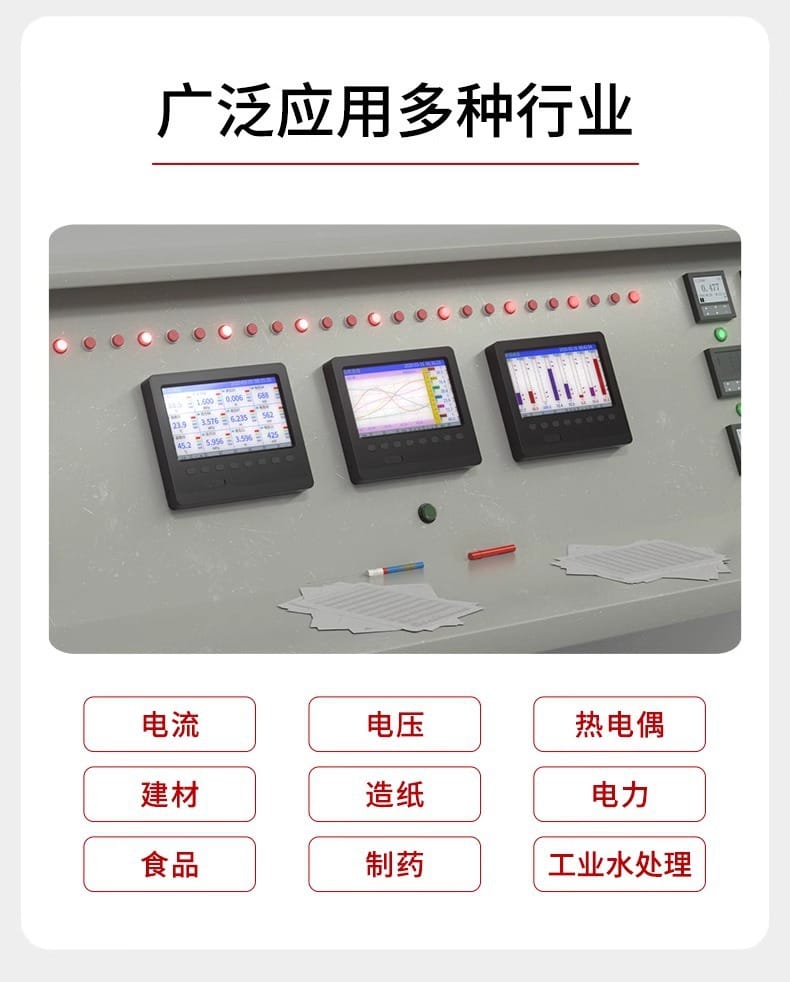

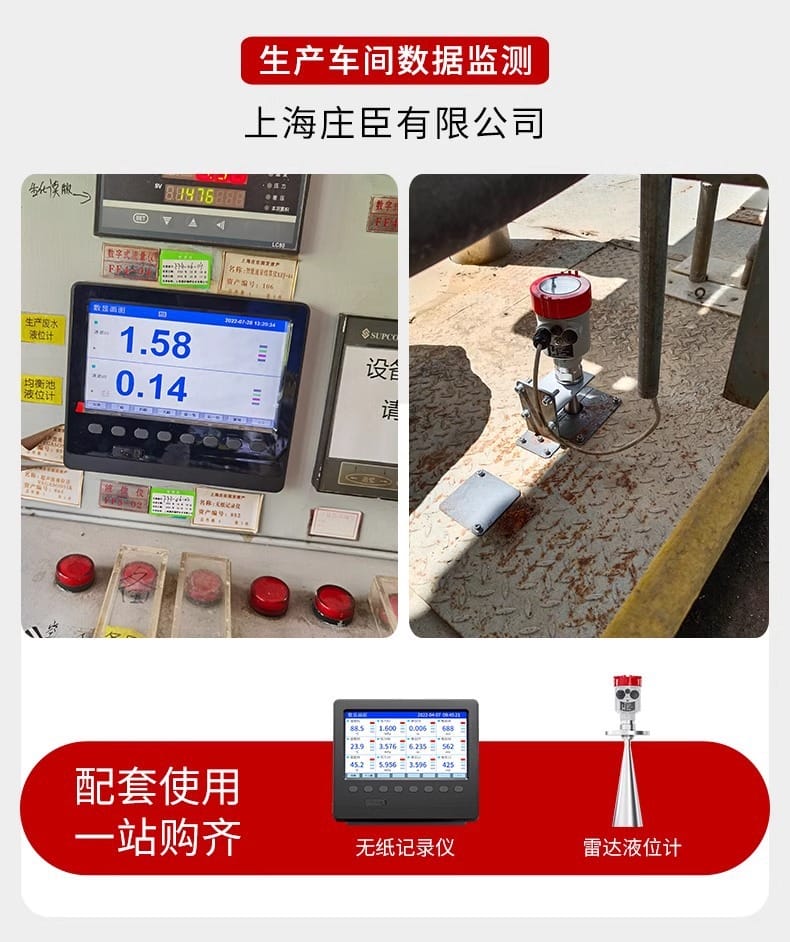

應用行業
| 行業領域 |
典型應用場景 |
| 建材 |
窯爐溫度曲線記錄、生產線工藝監控 |
| 造紙 |
烘缸溫度監測、蒸汽壓力記錄 |
| 制藥 |
滅菌過程溫度驗證、潔凈室環境監控 |
| 電力 |
變電站設備運行數據記錄、能耗監測 |
| 食品 |
殺菌工藝溫度追溯、冷藏鏈監控 |
| 工業水處理 |
污水處理過程參數記錄、水質監測 |
| 冶金 |

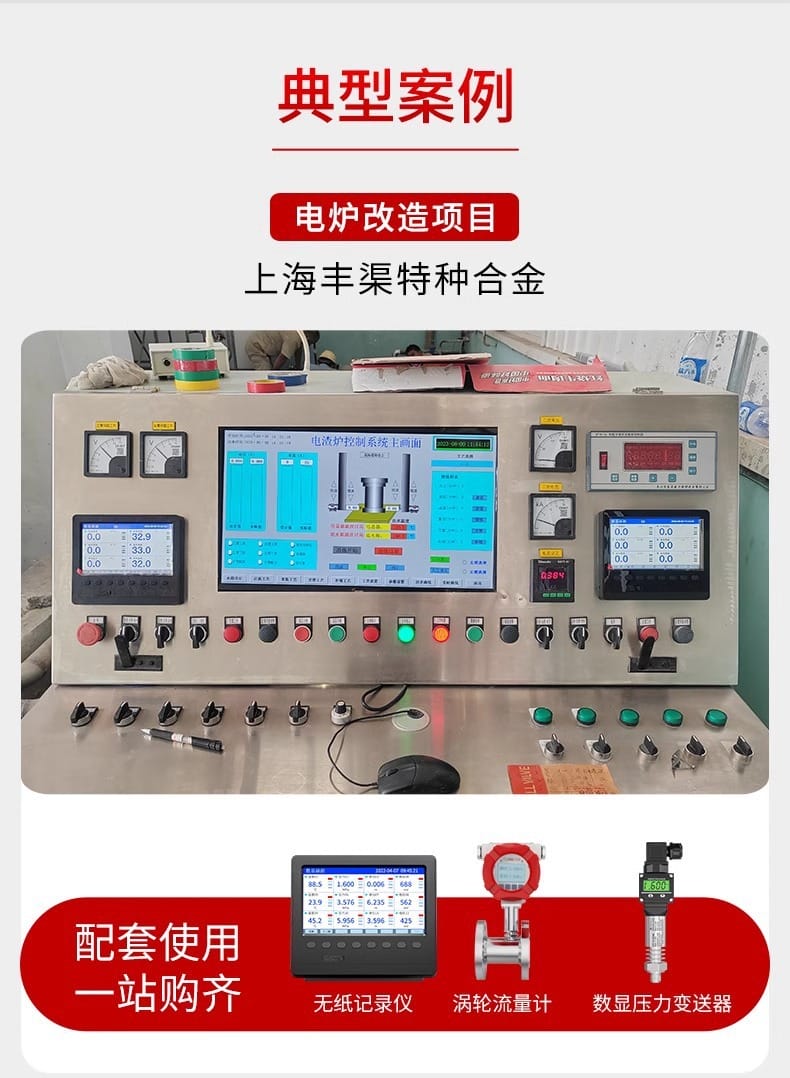

電爐/電渣爐控制系統數據采集（典型案例：上海豐渠特種合金電爐改造項目） |
| 環保 |

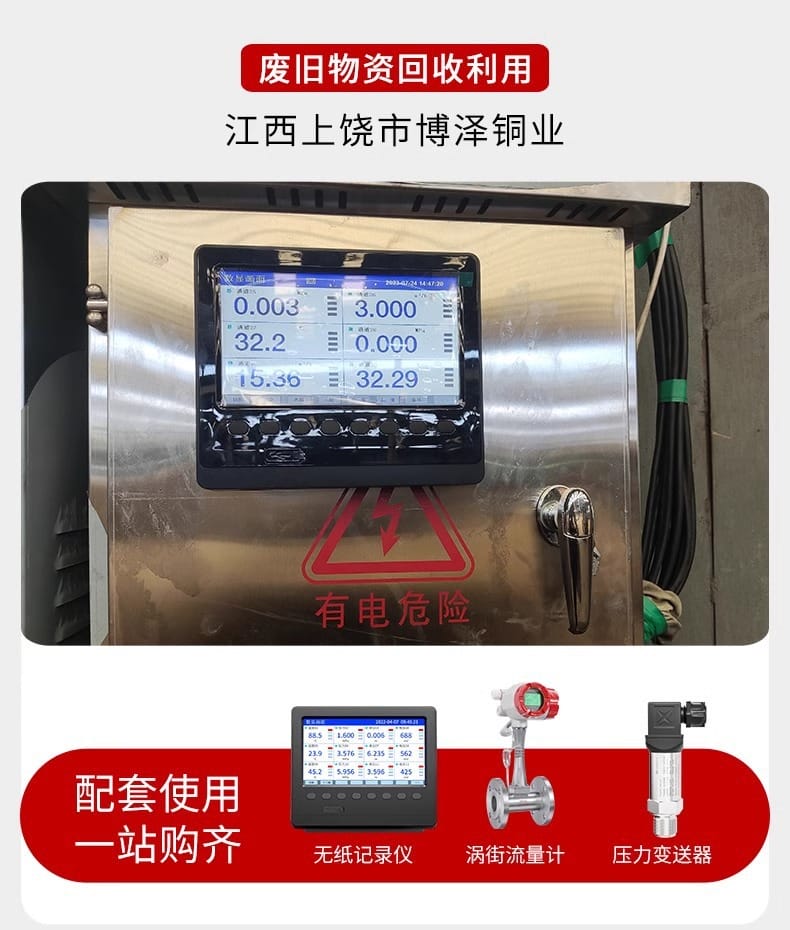

廢舊物資回收過程監控（典型案例：江西上饒市博澤銅業） |
| 化工 |
反應釜多參數聯動記錄、安全聯鎖監控 |
標桿客戶
霍尼韋爾、長安汽車、可口可樂、農夫山泉、萬科、中國航天、中船重工等
安裝條件
環境要求
- 工作溫度：0℃~50℃（常規工業環境）
- 相對濕度：10%~85%RH（無凝露）
- 防護等級：室內安裝，避免直接雨淋或粉塵侵入
- 安裝位置：通風良好，遠離強電磁干擾源
電氣要求
- 供電方式：AC 220V 或 DC 24V（根據型號選配）
- 功耗：≤30W
- 接地要求：可靠接地，接地電阻≤4Ω
機械安裝
- 安裝方式：面板嵌入式安裝或標準機柜安裝

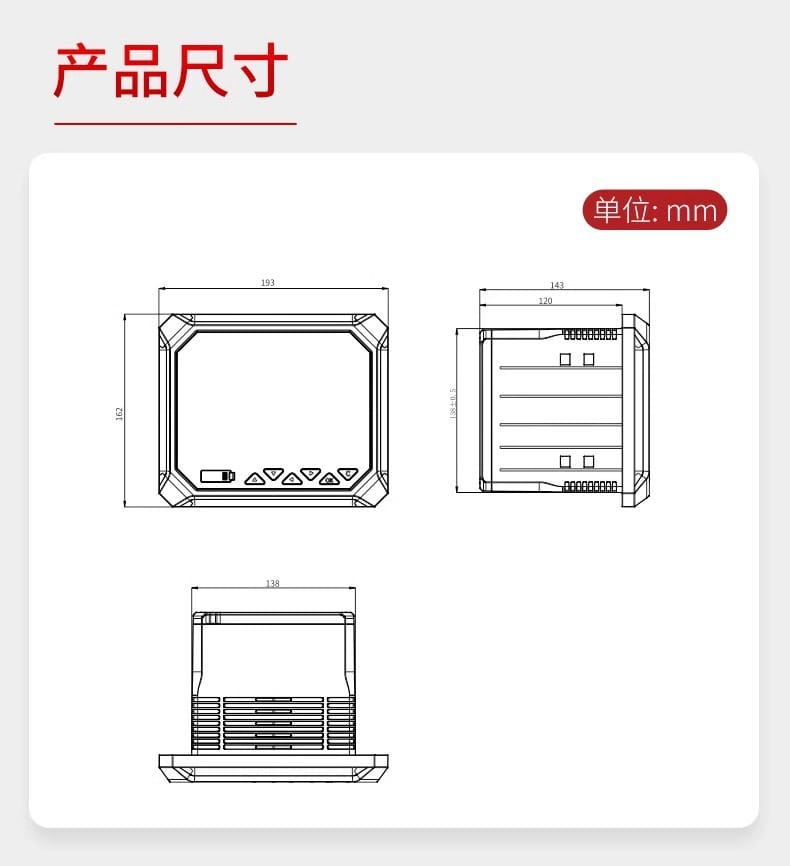

- 開孔尺寸：參照具體型號安裝手冊
- 散熱空間：設備四周預留≥50mm通風間隙

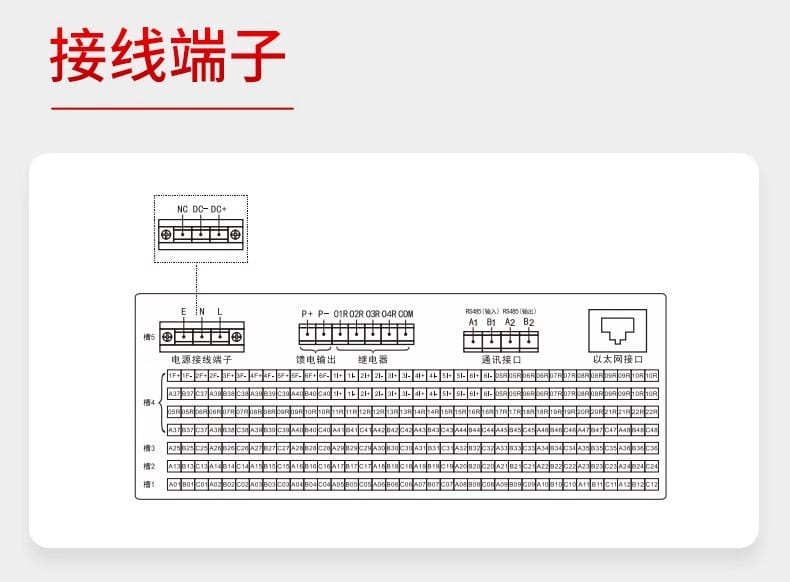

信號接線
- 輸入信號線采用屏蔽雙絞線，屏蔽層單端接地
- RS-485通訊線采用雙絞屏蔽線，總線拓撲結構
- 強弱電分離布線，避免平行走線
注意事項
使用操作
- 上電順序：先接通信號源電源，再啟動記錄儀，避免帶電插拔信號線
- 參數設置：修改量程或報警值前，建議先備份當前配置
- 數據管理：定期通過USB導出歷史數據，避免存儲溢出
- 語言切換：切換顯示語言后需重啟生效
維護保養
- 定期清潔：用干燥軟布擦拭顯示屏，禁止使用有機溶劑
- 散熱檢查：每月檢查散熱口是否堵塞，確保通風順暢
- 備份電池：內置時鐘電池壽命約3年，電量不足時及時更換
- 存儲擴展：128M為標配容量，超大容量需求可定制外接存儲
故障預防
- 通道隔離：48路通道雖全隔離，但強電信號仍需經變送器轉換后接入
- 頻率信號：非標頻率輸入需提前定制，默認不支持直接接入
- 通訊調試：RS-485總線需匹配終端電阻，避免信號反射
- 校準周期：建議每年進行一次多點校準，確保測量精度
安全警示
- 設備內部存在高壓電路，非專業人員禁止拆機
- 報警輸出繼電器觸點容量有限，大負載需外接中間繼電器
- 以太網接口僅用于數據采集，不建議直接暴露于公網
選型指南
| 選型要素 |
選項說明 |
| 通道數 |
1~48路按需配置 |
| 輸入信號類型 |
溫度/壓力/流量/液位/電流/電壓/頻率 |
| 供電方式 |
AC 220V / DC 24V |
| 配電功能 |
24VDC傳感器配電（選配） |
| 報警功能 |
繼電器報警/聲光報警（選配） |
技術支持：全國30+辦事處，24小時速發，專業工程師團隊提供在線選型指導
制造商：杭州美控自動化技術有限公司
工廠實力：21500m2現代化智能廠房，年產300000套傳感設備
資質認證：ISO9001、CE、SGS、國家標準主要起草單位、"專精特新"企業、近100項技術專利
