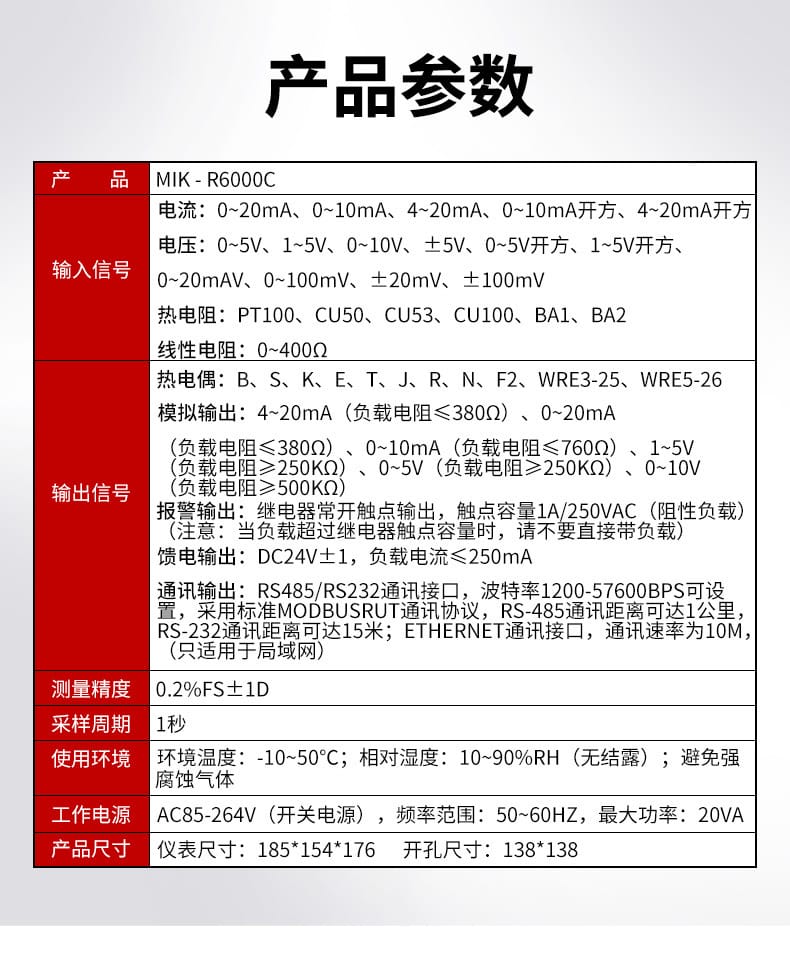

| 參數項 | 規格說明 |
|---|---|

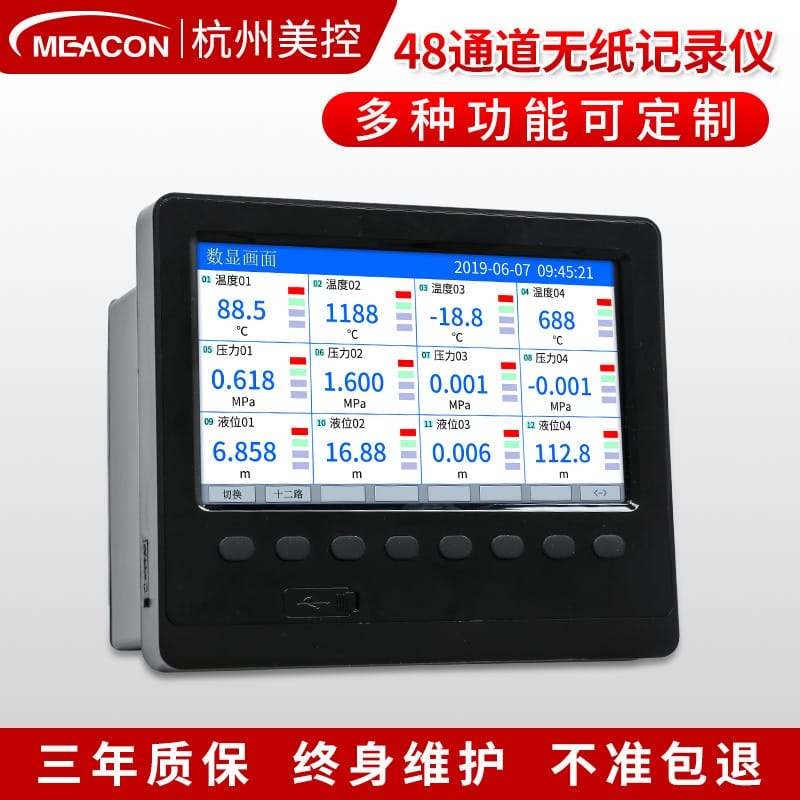

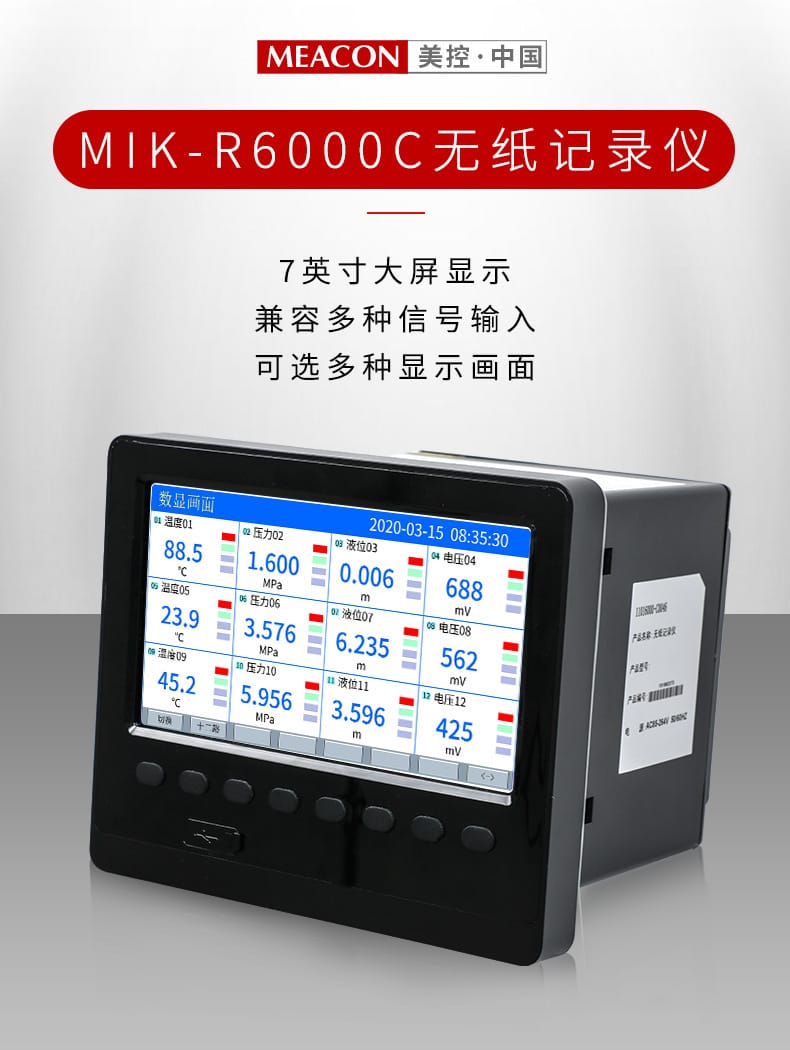

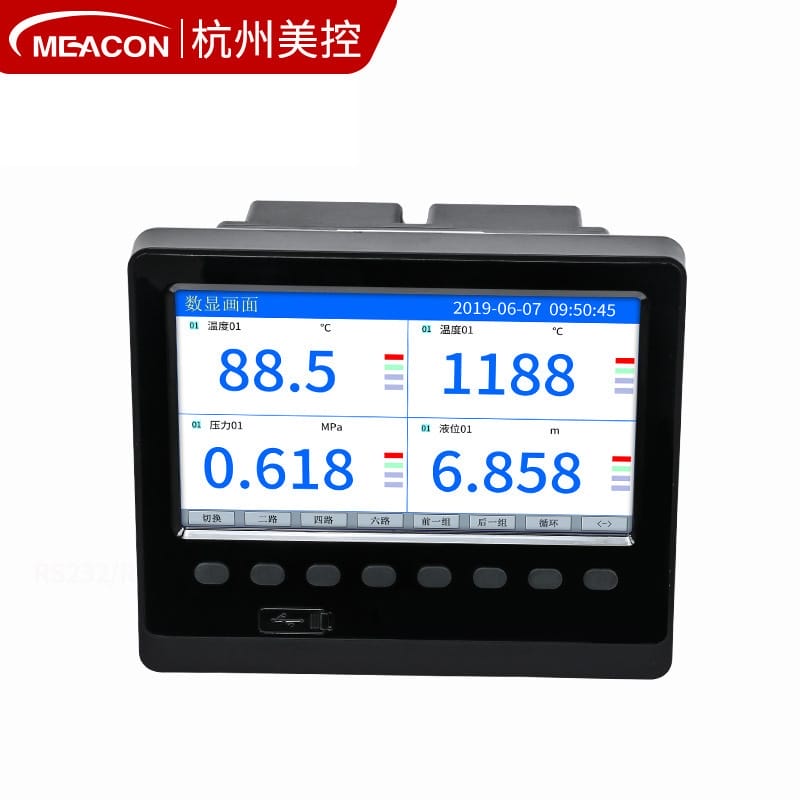

| 產品型號 | MIK-R6000C |

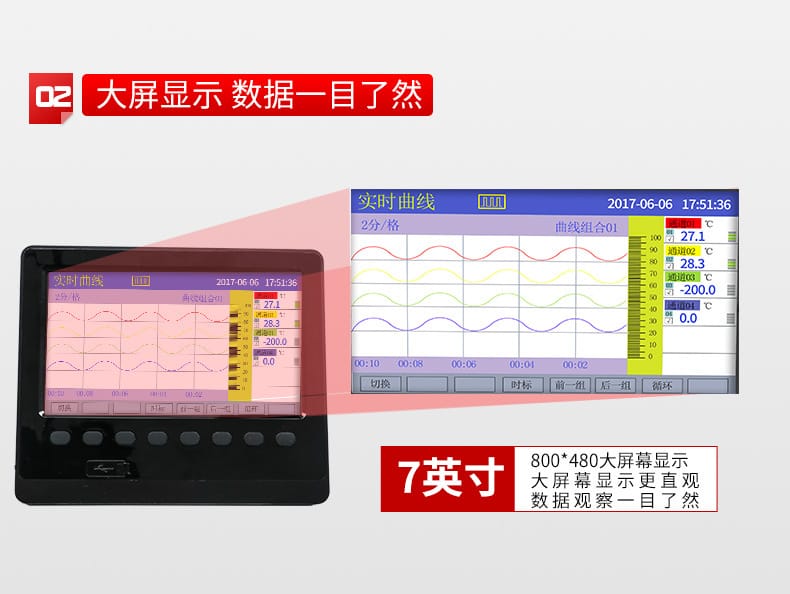

| 顯示屏 | 7英寸彩色液晶屏，分辨率800×480 |

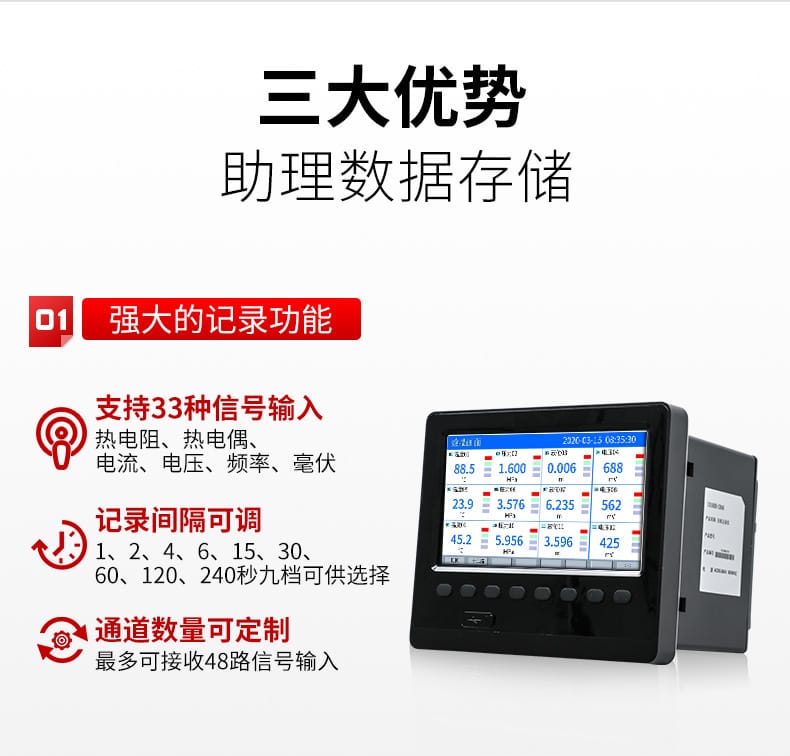

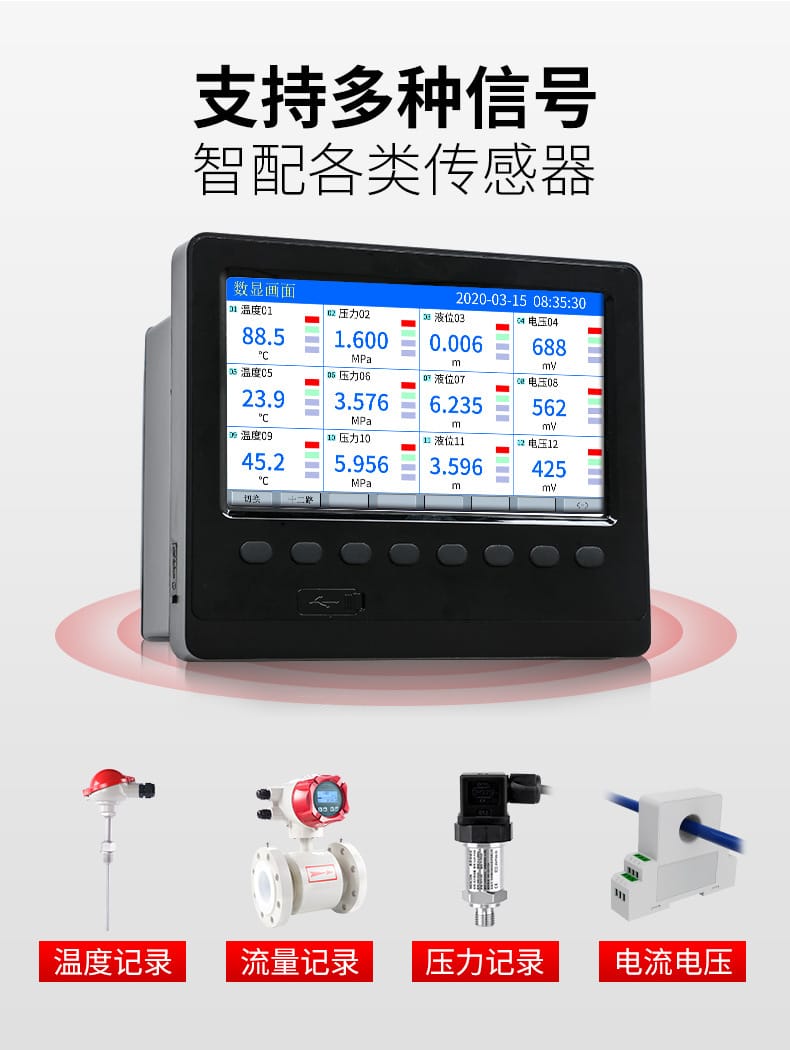

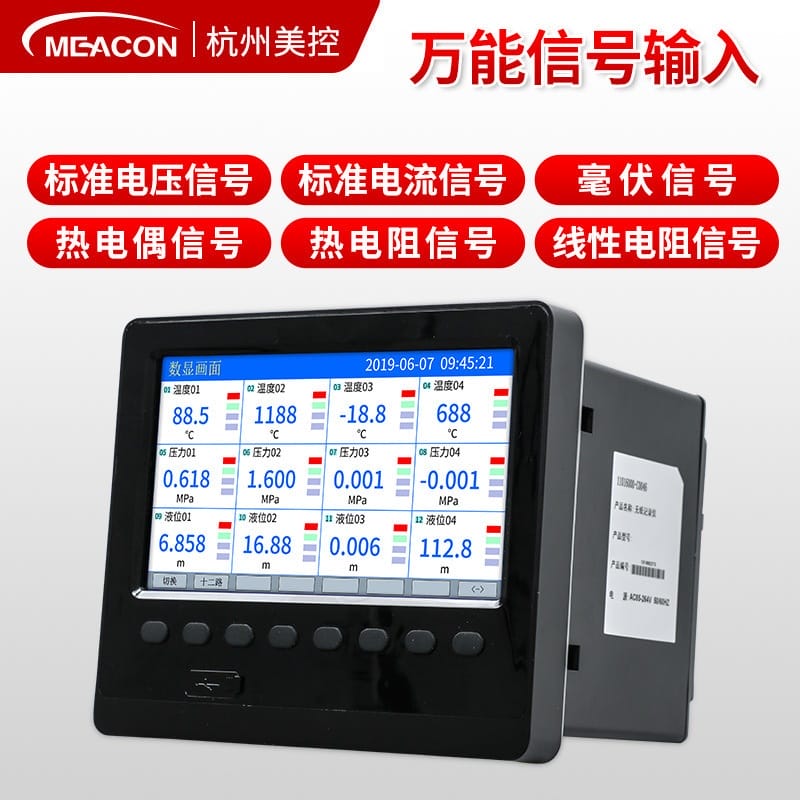

| 輸入信號 | 電流：0~20mA、0~10mA、4~20mA、0~10mA開方、4~20mA開方 電壓：0~5V、1~5V、0~10V、±5V、0~5V開方、1~5V開方、0~20mV、0~100mV、±20mV、±100mV 熱電阻：PT100、CU50、CU53、CU100、BA1、BA2 熱電偶：B、S、K、E、T、J、R、N、F2、WRE3-25、WRE5-26 線性電阻：0~400Ω |
| 輸出信號 | 模擬輸出：4~20mA（負載≤380Ω）、0~20mA（負載≤380Ω）、0~10mA（負載≤760Ω）、1~5V（負載≥250KΩ）、0~5V（負載≥250KΩ）、0~10V（負載≥500KΩ） 報警輸出：繼電器常開觸點，容量1A/250VAC（阻性負載） 饋電輸出：DC24V±1，負載電流≤250mA |
| 通訊接口 | RS485/RS232（波特率1200-57600BPS，標準MODBUS-RTU協議）；以太網接口（10M，僅適用于局域網） |
| 測量精度 | 0.2%FS±1D |
| 采樣周期 | 1秒 |
| 工作電源 | AC85-264V開關電源，50~60Hz，最大功率20VA |
| 使用環境 | 溫度-10~50℃，相對濕度10~90%RH（無結露），避免強腐蝕氣體 |

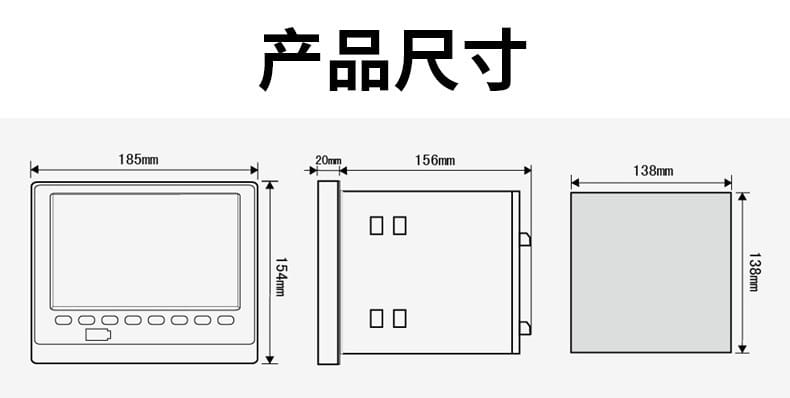

| 產品尺寸 | 儀表尺寸185×154×176mm，開孔尺寸138×138mm |

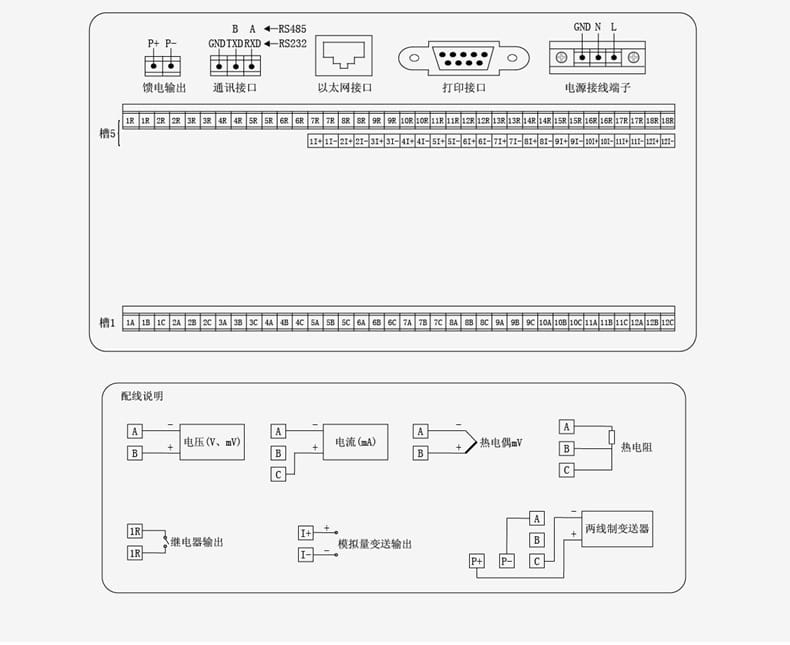

| 端子類型 | 接線說明 |
|---|---|
| 信號輸入端子 | 槽1-8：電流信號（I+/I-）；槽9-12：電壓/熱電阻/熱電偶信號（A/B/C） |
| 繼電器輸出 | R1-R18：繼電器常開觸點輸出 |
| 模擬量輸出 | 對應通道模擬量變送輸出 |
| 通訊接口 | RS485（A/B）、RS232（TXD/RXD/GND）、以太網接口 |
| 饋電輸出 | DC24V配電輸出，用于二線制變送器供電 |
| 電源端子 | AC220V輸入（L/N/GND） |

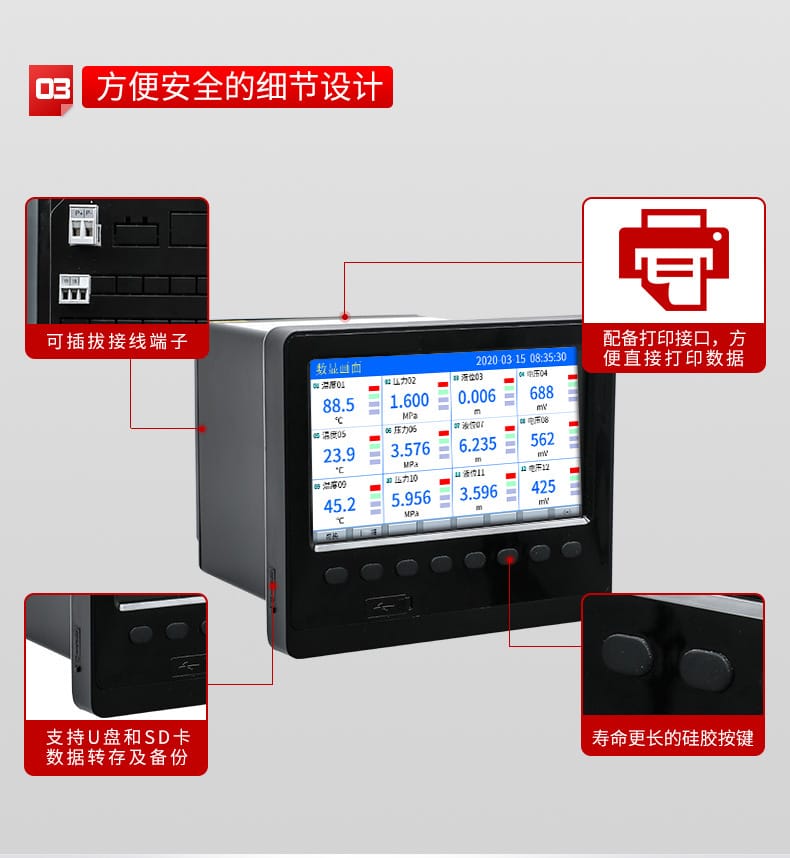

| 打印接口 | 標準打印接口，支持?jǐn)?shù)據直接打印 |

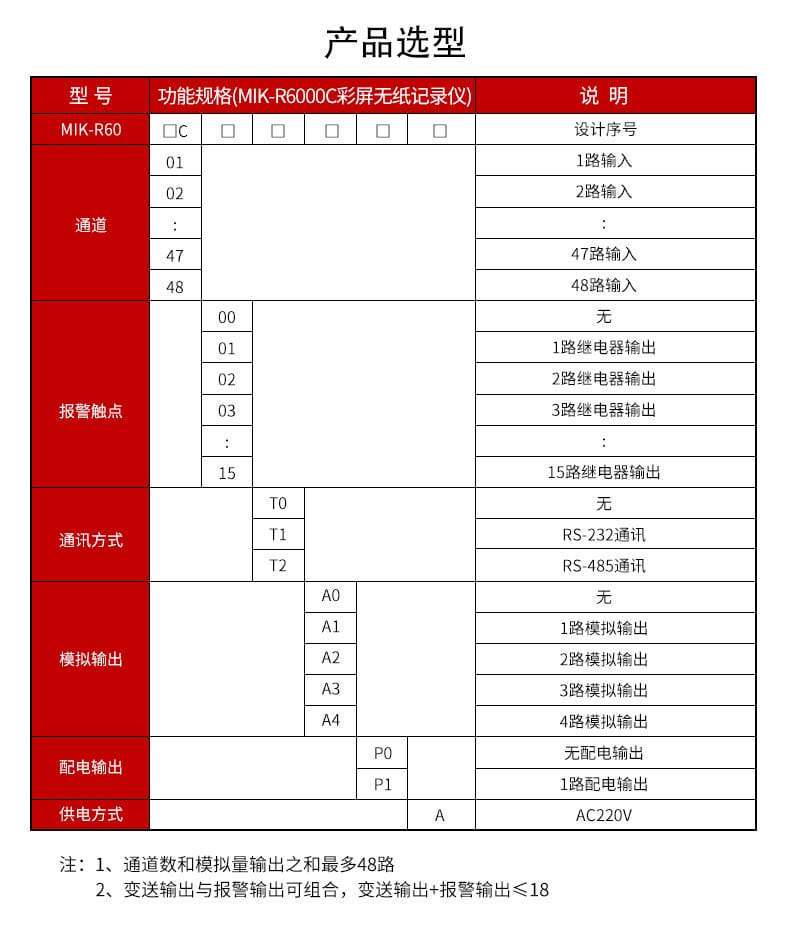

| 型號代碼 | 說明 | 可選范圍 |
|---|---|---|
| MIK-R60C | 設計序號 | C（彩屏版） |
| 通道數 | 輸入通道數量 | 01-48路 |
| 報警觸點 | 繼電器報警輸出 | 00-15路 |
| 通訊方式 | 通訊接口 | T0（無）、T1（RS232）、T2（RS485） |
| 模擬輸出 | 變送輸出通道 | A0-A4（0-4路） |
| 配電輸出 | DC24V饋電 | P0（無）、P1（1路） |
| 供電方式 | 電源規格 | A（AC220V） |
選型限制：通道數+模擬量輸出之和最多48路；變送輸出+報警輸出≤18路
