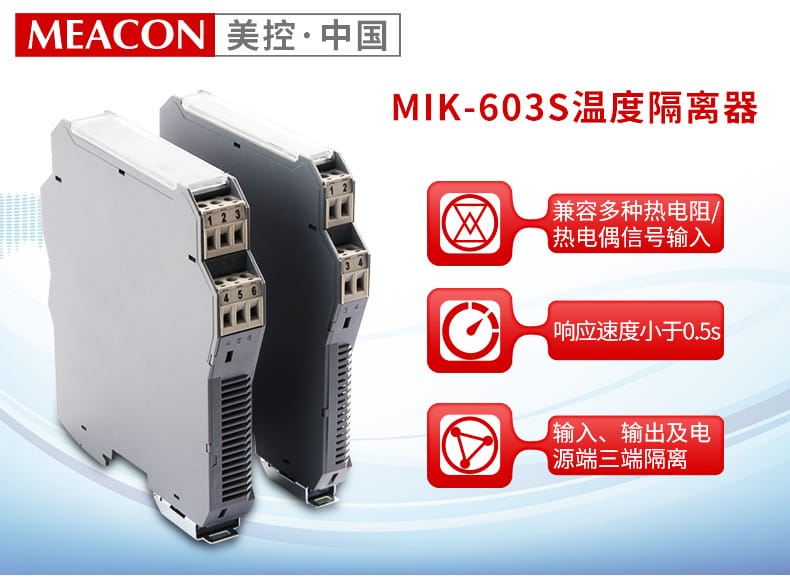

美控MIK-603S溫度隔離器

核心特點

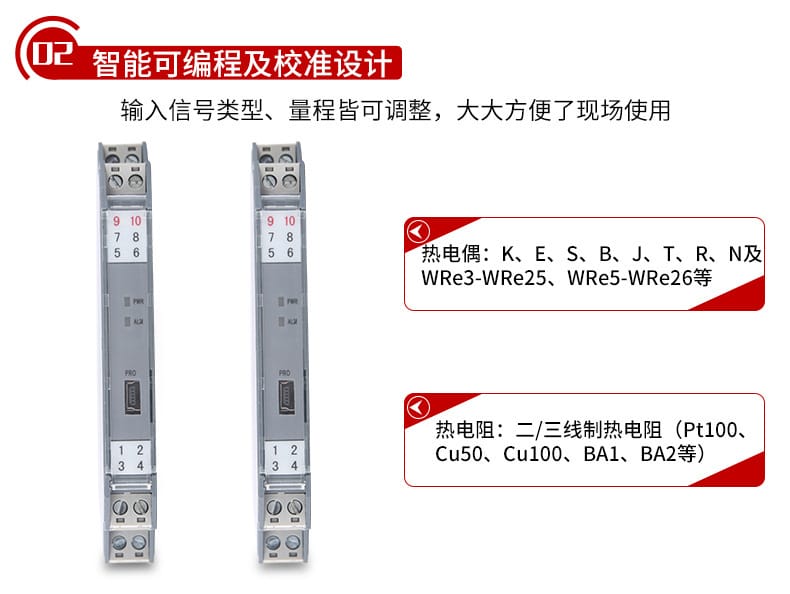

多信號兼容：支持多種熱電阻/熱電偶信號輸入，輸入信號類型及量程可編程調整
快速響應：響應速度≤0.5s，滿足工業實時控制需求

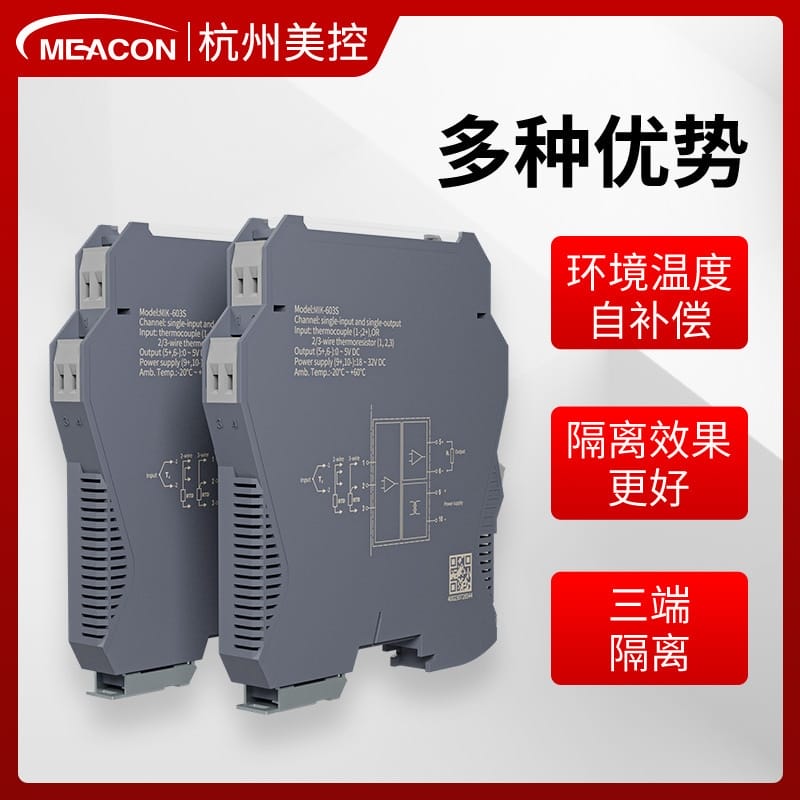

三端隔離：輸入、輸出及電源端三端隔離設計，抗干擾能力強

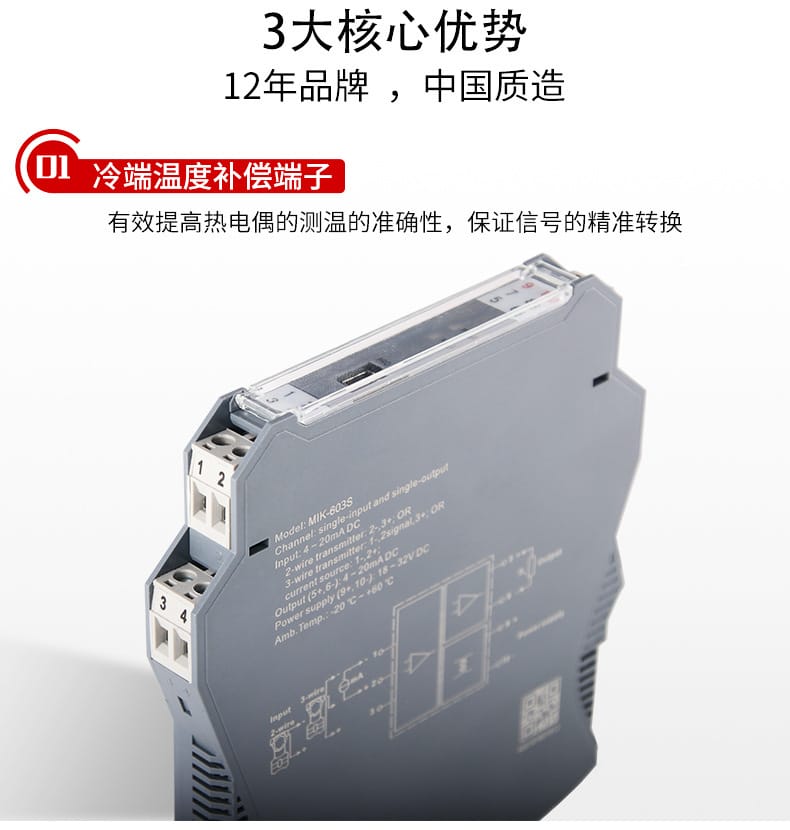

冷端溫度補償：內置冷端溫度補償端子，有效提高熱電偶測溫準確性

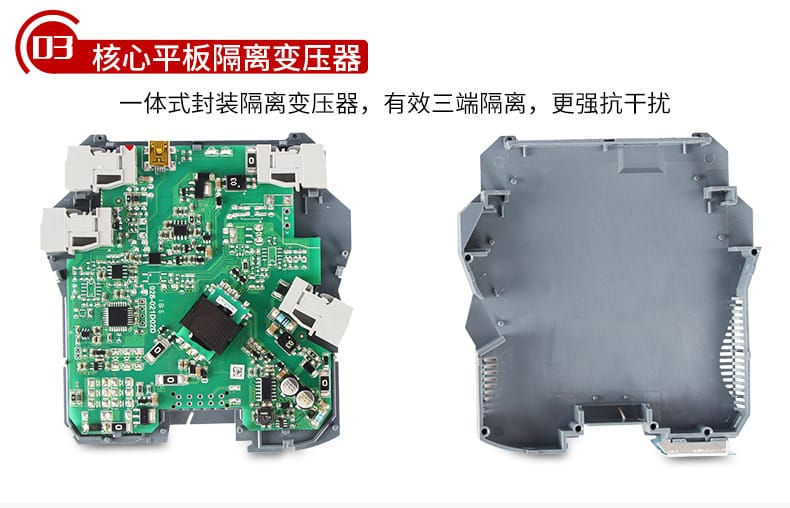

一體式封裝：采用隔離變壓器一體式封裝，隔離性能可靠

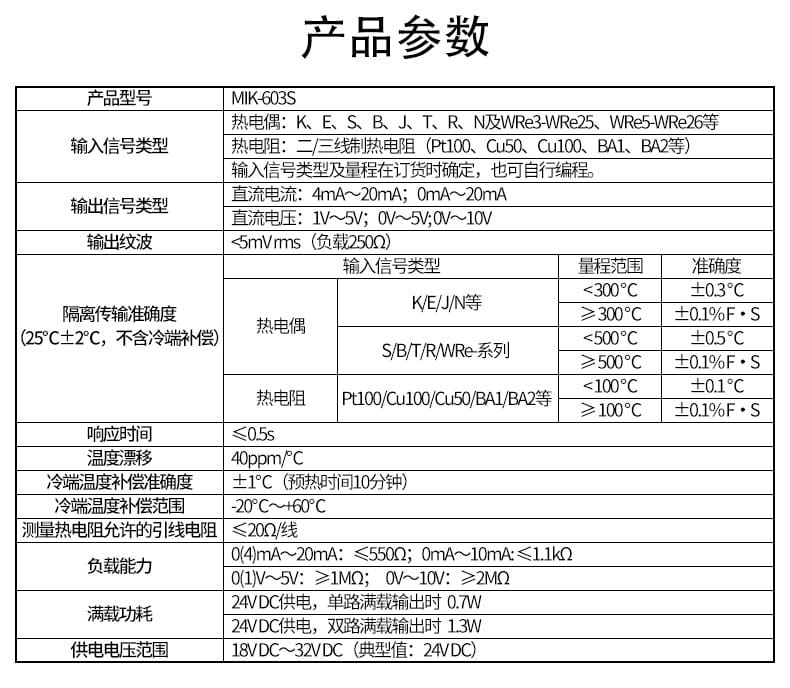

技術參數

參數項	規格說明
產品型號	MIK-603S

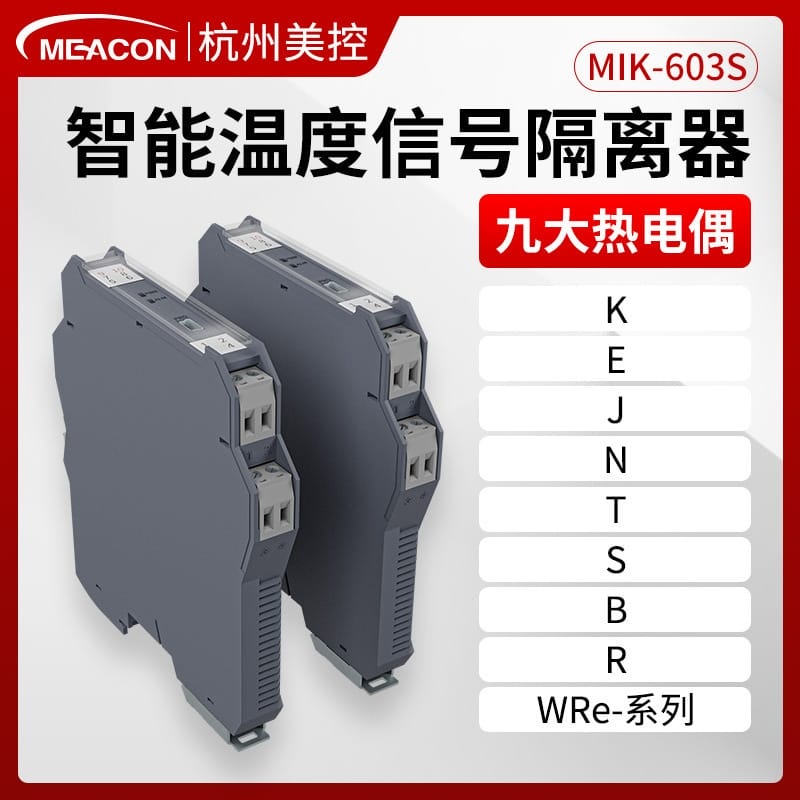

輸入信號	熱電偶：K、E、S、B、J、T、R、N、WRe3-WRe25、WRe5-WRe26等；熱電阻：二/三線制Pt100、Cu50、Cu100、BA1、BA2等
輸出信號	直流電流：4~20mA、0~20mA；直流電壓：1~5V、0~5V、0~10V
輸出紋波	<5mVrms（負載250Ω）
響應時間	≤0.5s
溫度漂移	40ppm/℃
冷端補償準確度	±1℃（預熱10分鐘）
冷端補償范圍	-20℃~+60℃
引線電阻限制	≤200Ω/線（熱電阻）
負載能力	電流輸出0(4)~20mA：≤550Ω；0~10mA：≤1.1kΩ；電壓輸出0(1)~5V：≥1MΩ；0~10V：≥2MΩ
供電電壓	18~32VDC（典型值24VDC）
滿載功耗	單路輸出0.7W；雙路輸出1.3W（24VDC供電）
隔離傳輸準確度	熱電偶K/E/J/N等：<300℃±0.3℃，≥300℃±0.1%F·S；熱電偶S/B/T/R/WRe：<500℃±0.5℃，≥500℃±0.1%F·S；熱電阻：<100℃±0.1℃，≥100℃±0.1%F·S

應用行業

工業自動化控制系統
PLC信號隔離與轉換
過程溫度測量與控制
電力、冶金、化工、石油等工業領域

安裝條件

安裝方式：標準35mm導軌式安裝
環境溫度：-20℃~+60℃
供電要求：18~32VDC直流電源，推薦24VDC

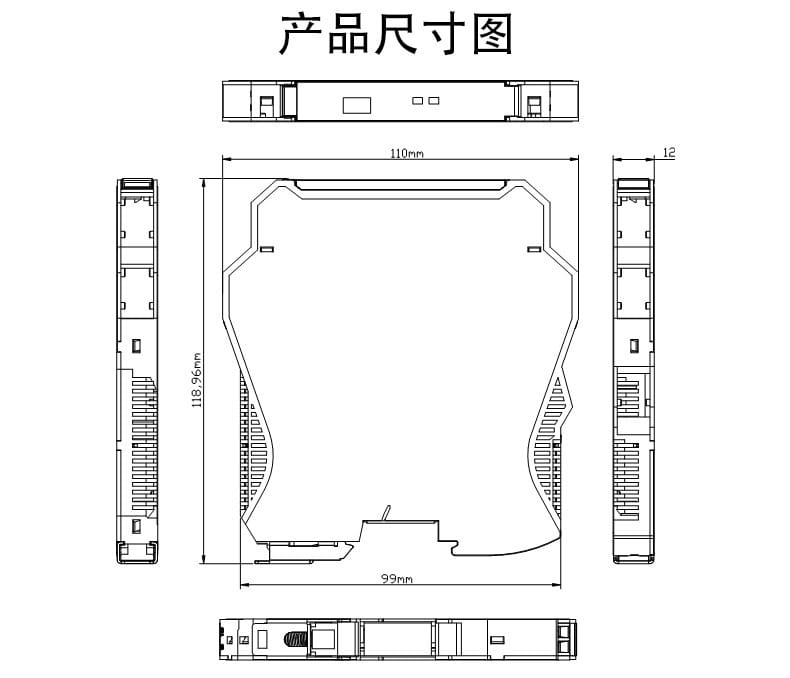

外形尺寸：約110mm×99mm×12mm（導軌式）

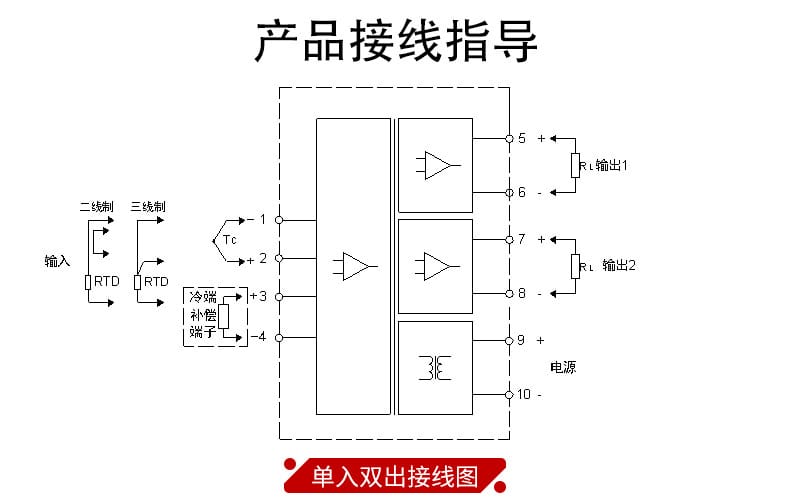

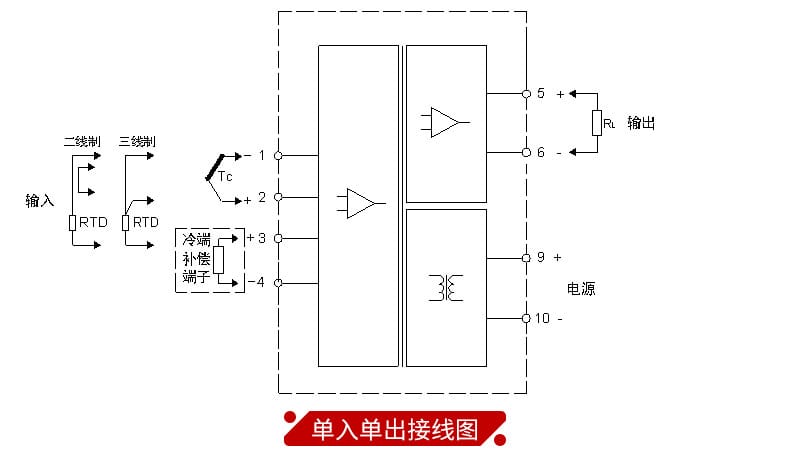

接線方式：支持二線制/三線制熱電阻、熱電偶輸入；單入單出/單入雙出配置

注意事項

?? 嚴禁用于防爆場合，本產品非防爆設計
輸入信號類型及量程在訂貨時確定，也可現場自行編程調整
熱電阻測量時，單根引線電阻需≤200Ω
冷端溫度補償需預熱10分鐘以達到標稱準確度
實際參數以收到實物及說明書為準，產品升級可能導致數據差異
如有疑問請聯系官方客服
商標及圖片信息未經授權請勿擅自使用
