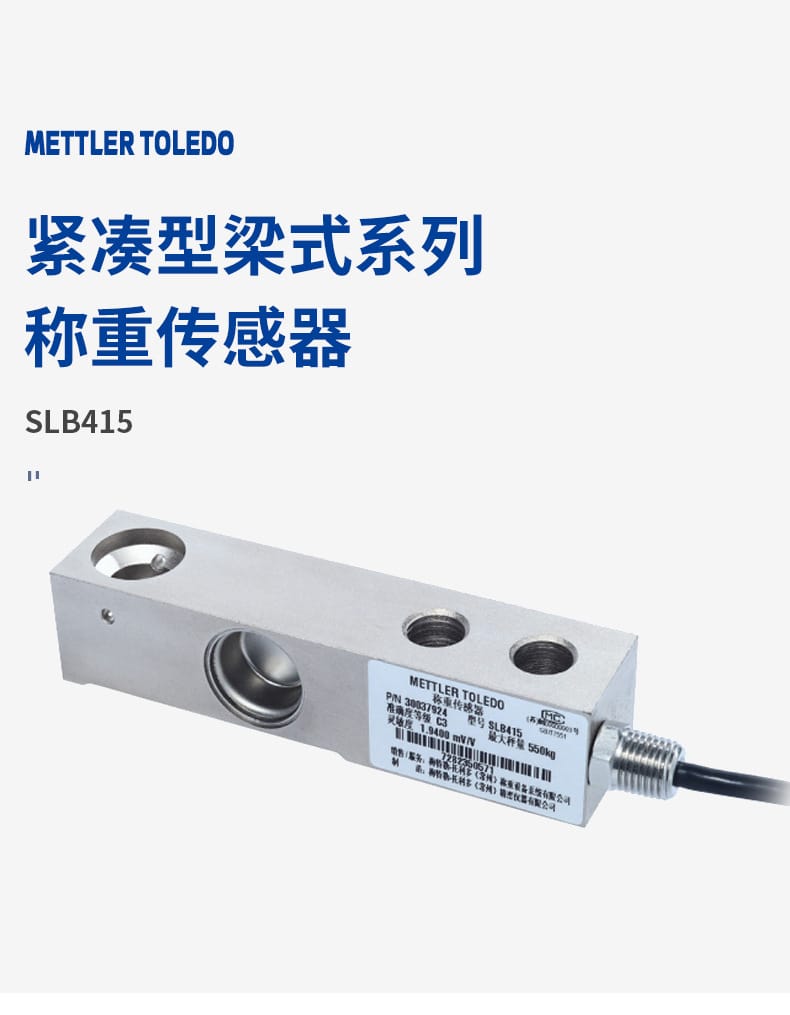

梅特勒托利多 SLB415 傳感器（優質合金鋼焊接密封）
核心特點
- 質量可靠：梅特勒托利多品牌保障，全球千萬用戶信賴選擇。

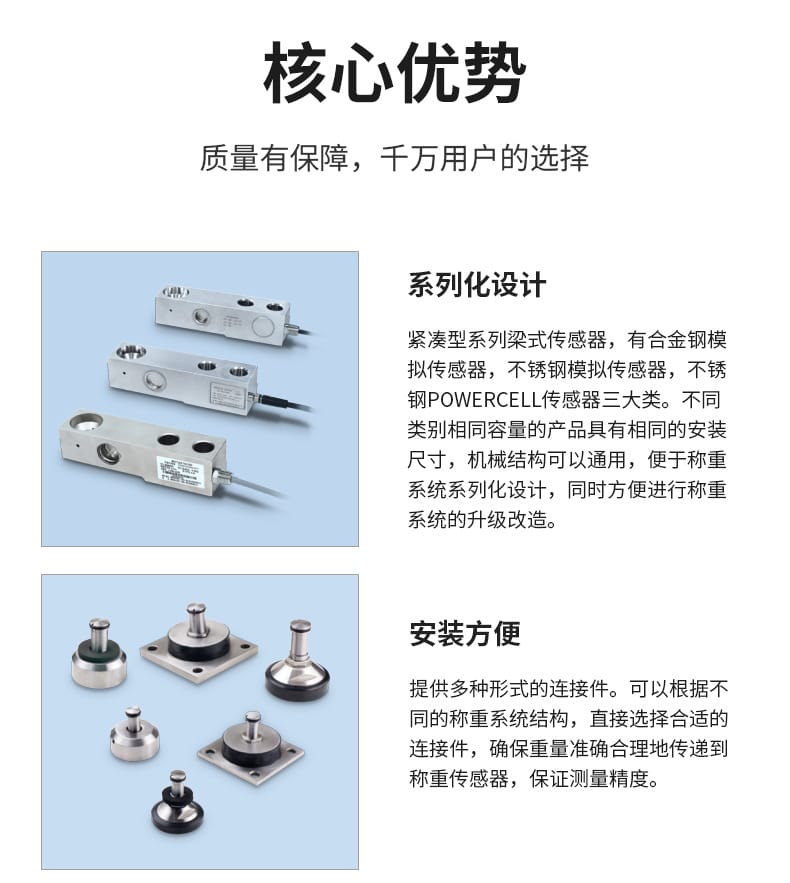

- 系列化設計：緊湊型梁式傳感器，涵蓋合金鋼模擬、不銹鋼模擬及不銹鋼 POWERCELL 三大類型；相同容量產品具備統一安裝尺寸，機械結構通用，便于系統化設計與升級改造。
- 安裝便捷：提供多種連接件選項，適配不同稱重結構，確保載荷準確傳遞，提升測量精度。
- 權威認證：通過全球多項計量與防爆認證，適用于國際標準應用場景。

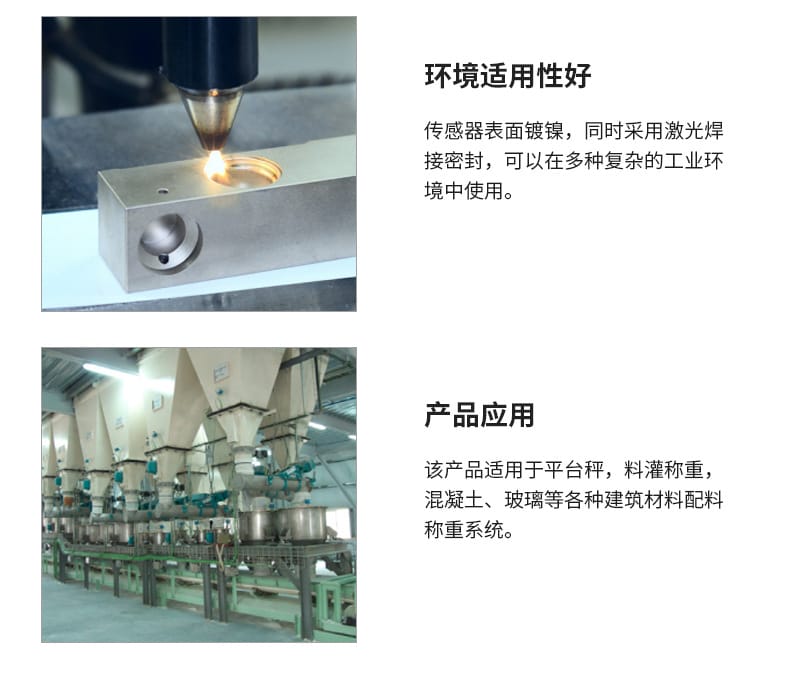

- 高防護等級：采用優質合金鋼材料與焊接密封技術，防護等級達 IP68，具備優異的防水、防塵和抗環境干擾能力。
- 過載保護設計：部分型號內置過載保護機制，提升設備安全性與使用壽命。

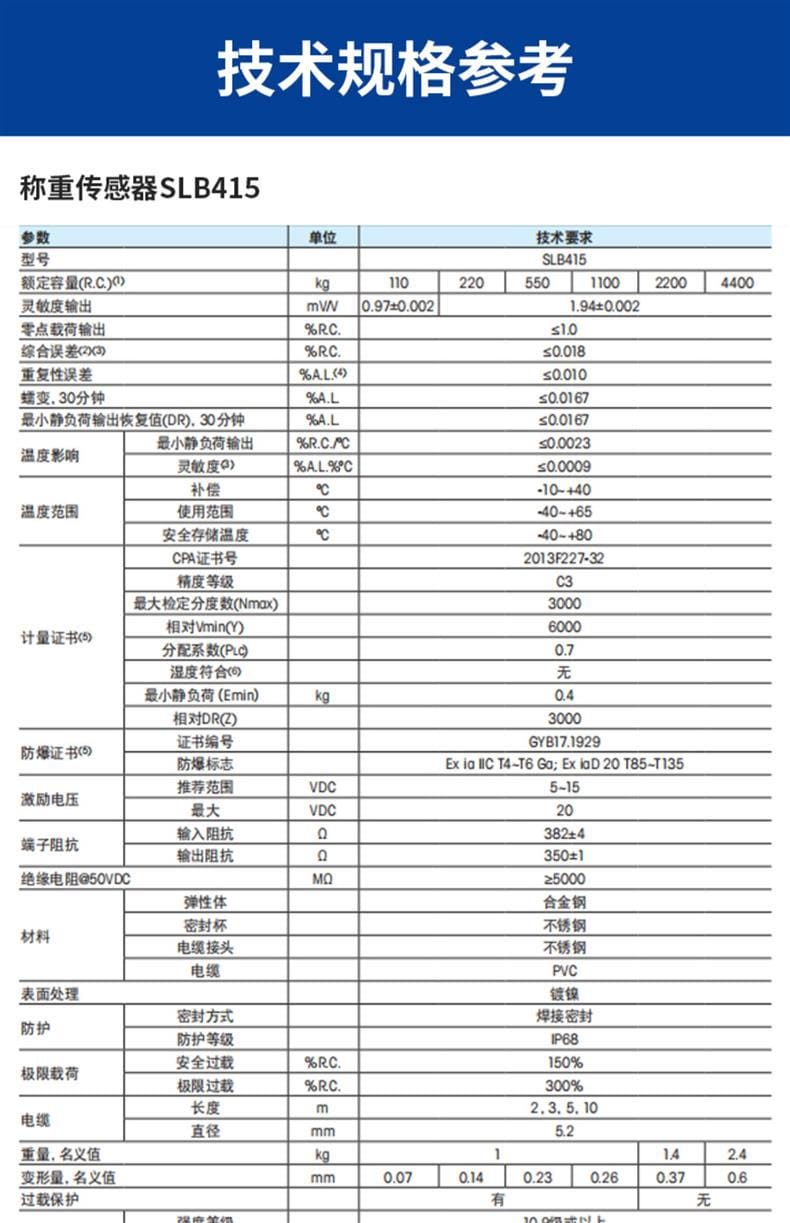

技術參數
基本信息
- 品牌：METTLER TOLEDO（梅特勒托利多）
- 型號：SLB415 系列（含 SLB415MC 等）
- 精度等級：C3
- 最大秤量（R.C.）：110 kg 至 4400 kg（共六檔）
- 靈敏度輸出：1.94±0.002 mV/V（≥220kg 容量），110kg 為 0.97±0.002 mV/V
- 綜合誤差：≤0.018% R.C.
- 重復性誤差：≤0.010% A.L.
- 蠕變性能（30分鐘）：≤0.0167% A.L.
- 最小靜負荷輸出恢復值（DR）：≤0.0167% A.L.
溫度特性
- 補償溫度范圍：-10°C ~ +40°C
- 使用溫度范圍：-40°C ~ +65°C
- 安全存儲溫度：-40°C ~ +80°C
- 溫度對零點影響：≤0.0023% R.C./°C
- 溫度對靈敏度影響：≤0.0009% A.L./°C
計量與防爆認證
- 計量證書：CPA 證書號 2013F227-32
- 最大檢定分度數（Nmax）：3000
divisions
- 相對 Vmin(Y)：6000
- 分配系數（PL）：0.7
- 最小靜負荷（Emin）：4 kg
- 相對 DR(Z)：3000
- 防爆證書編號：GYB17.1929
- 防爆標志：Ex ia IIC T4-T6 Ga；Ex iaD 20 T85-T135
電氣與機械參數
- 激勵電壓（推薦）：5~15 VDC
- 最大激勵電壓：20 VDC
- 輸入阻抗：382±4 Ω
- 輸出阻抗：350±1 Ω
- 絕緣電阻（@50VDC）：≥5000 MΩ
- 電纜長度可選：2m、3m、5m、10m
- 電纜直徑：5.2 mm

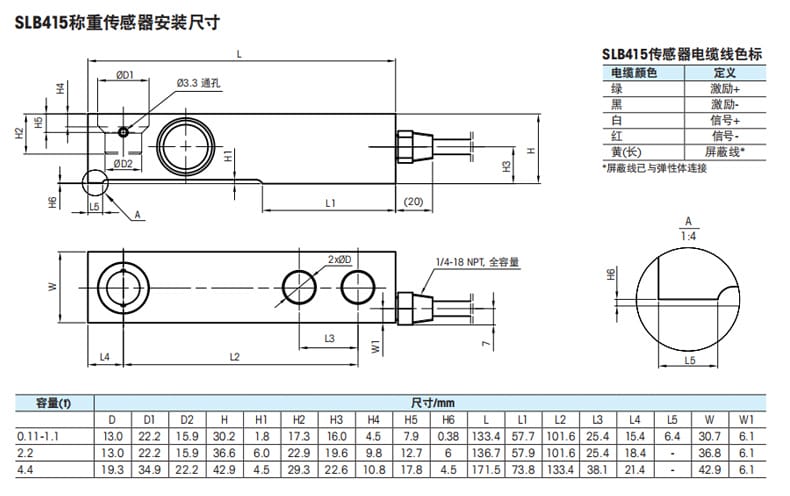

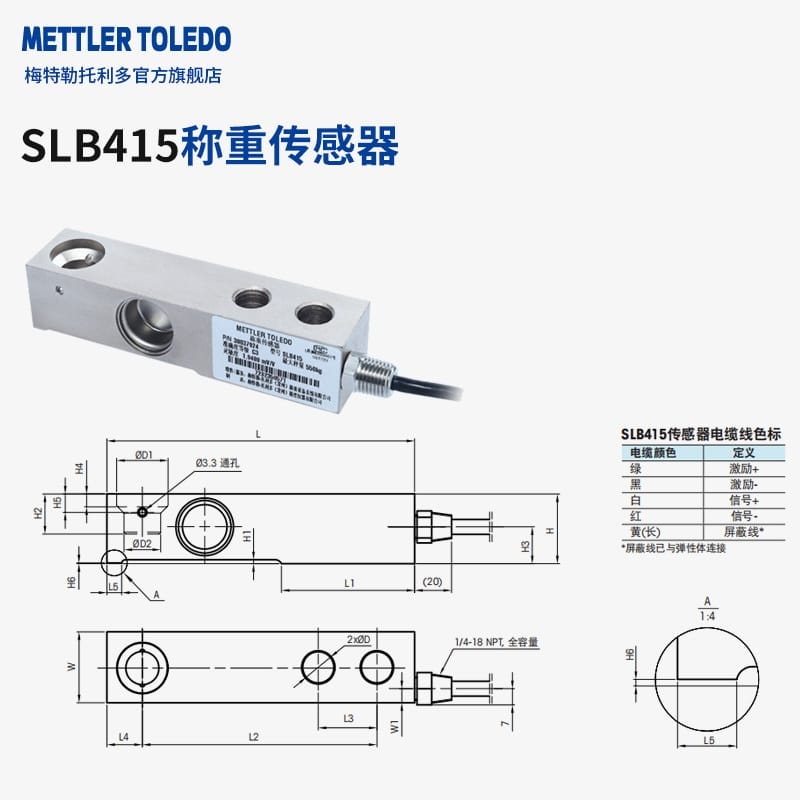

- 電纜顏色定義：
- 綠色：激勵+
- 黑色：激勵-
- 白色：信號+
- 紅色：信號-
- 黃色（長）：屏蔽線（已連接彈性體）
材料與防護
- 彈性體材質：合金鋼
- 密封杯/電纜接頭：不銹鋼
- 電纜護套：PVC
- 表面處理：鍍鎳
- 密封方式：焊接密封
- 防護等級：IP68
載荷能力
- 安全過載：150% R.C.
- 極限過載：300% R.C.
- 變形量（名義值）：0.07 mm ~ 0.6 mm（隨容量增加）
- 重量（名義值）：1.0 kg ~ 2.4 kg

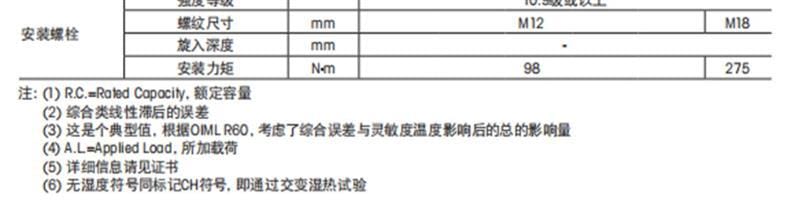

安裝螺栓規格
| 螺紋尺寸 |
旋入深度 (mm) |
安裝力矩 (N·m) |
| M12 |
— |
98 |
| M18 |
— |
275 |
注：具體螺栓選用需根據傳感器容量匹配，確保安裝牢固。
應用行業
- 工業稱重系統（如配料秤、平臺秤、料斗秤）
- 化工與制藥（需防爆、防腐環境）
- 食品加工（高衛生要求場合）
- 自動化生產線中的動態稱重控制
- 物流倉儲中的重量檢測與分揀系統
- 新能源電池制造中的精密稱量環節
安裝條件
- 安裝面平整：傳感器安裝基座必須平整、清潔，避免因應力集中導致測量偏差或損壞。
- 垂直加載：確保載荷方向垂直于傳感器受力面，防止側向力或彎矩影響精度。

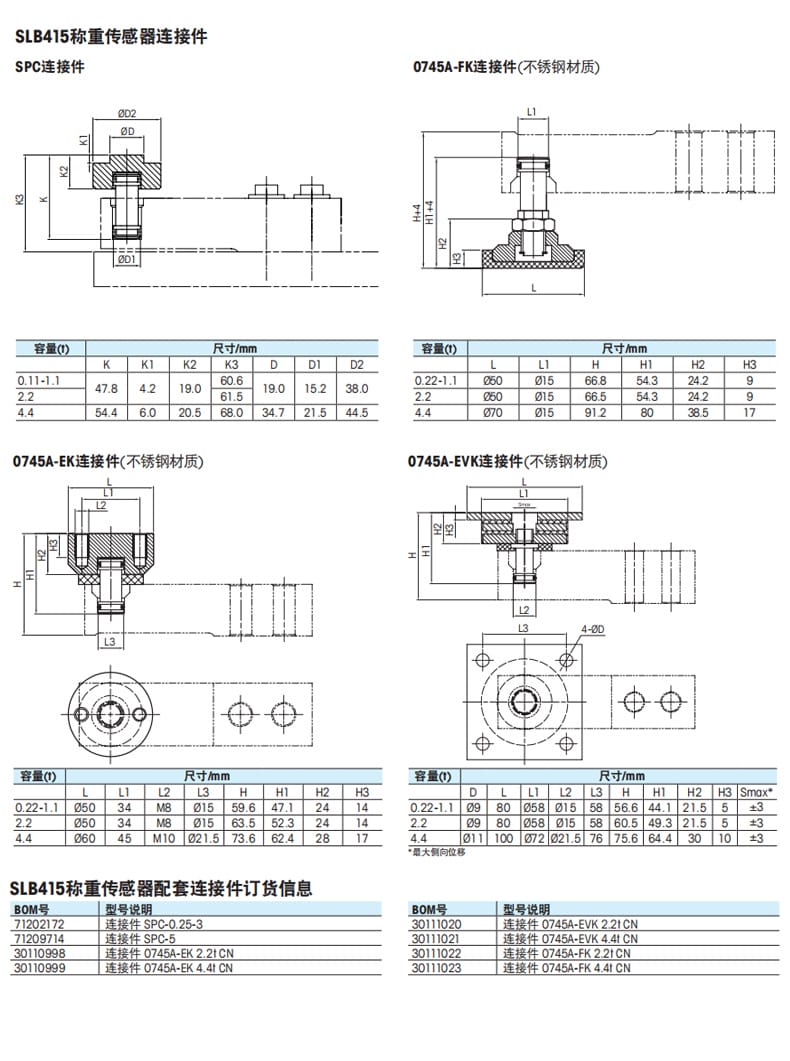

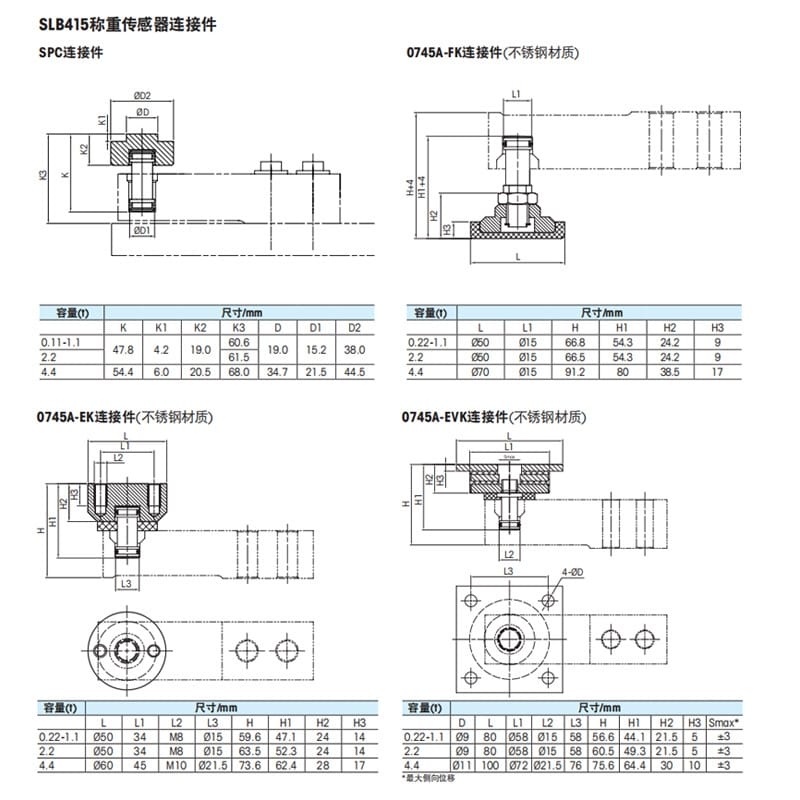

- 使用指定連接件：建議使用原廠配套 SPC、0745A-EK/FK/EVK 等連接件，保證力傳遞準確可靠。
- 電纜布線規范：電纜應避免擠壓、扭曲，遠離高溫源與強電磁干擾區域；屏蔽線須良好接地。
- 螺栓緊固力矩達標：嚴格按照規定力矩（M12: 98 N·m；M18: 275 N·m）進行鎖緊，防止松動或過度預緊損傷螺紋。
- 環境要求：工作環境溫度應在 -40°C ~ +65°C 范圍內，濕度無特殊限制（通過交變濕熱試驗驗證）。
- 防爆區域安裝：在爆炸性環境中使用時，須遵循 Ex ia IIC T4-T6 和 Ex iaD 20 相關安裝規范，并由專業人員操作。
注意事項
- 禁止超載使用：即使短時間超過極限過載（300% R.C.）也可能造成永久性損壞。
- 避免沖擊載荷：投料、震動等沖擊會加速疲勞，影響壽命與精度。
- 定期校準維護：建議每6~12個月進行一次系統校準，特別是在關鍵工藝中。
- 電纜保護：嚴禁拉扯電纜作為吊裝工具，破損將導致信號異常或失效。
- 非專業勿拆卸：傳感器為密封結構，擅自打開將破壞 IP68 防護并喪失保修資格。
- 兼容性確認：更換或升級時，注意新舊型號之間的電氣參數與安裝尺寸一致性。
- 存儲條件：長期存放應置于干燥通風處，避免腐蝕性氣體侵蝕鍍層。
提示：詳細技術資料請參考官方 CPA 及防爆證書文件，或聯系梅特勒托利多技術支持獲取最新文檔。
