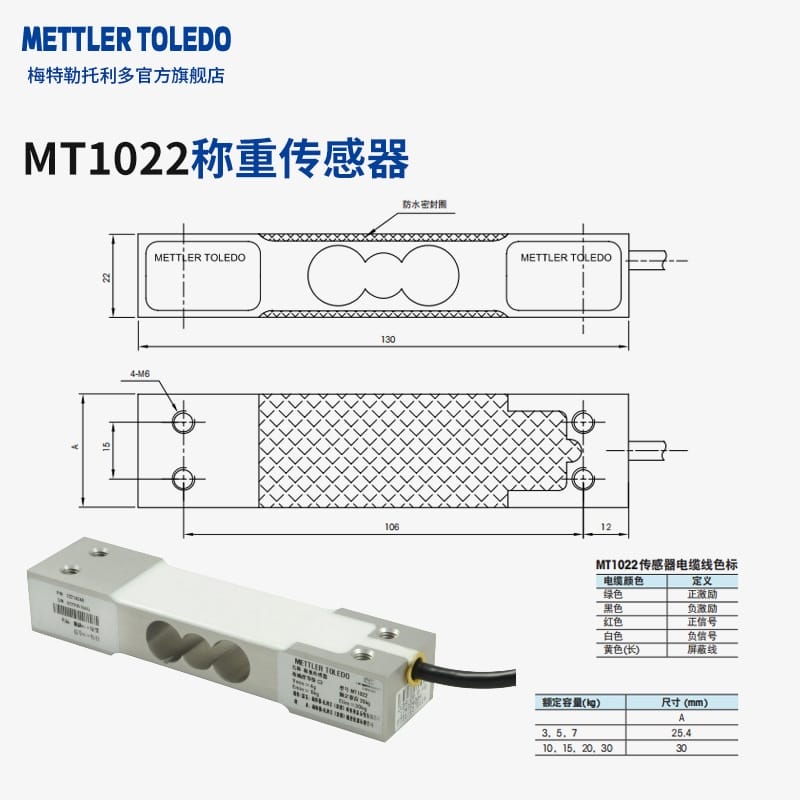

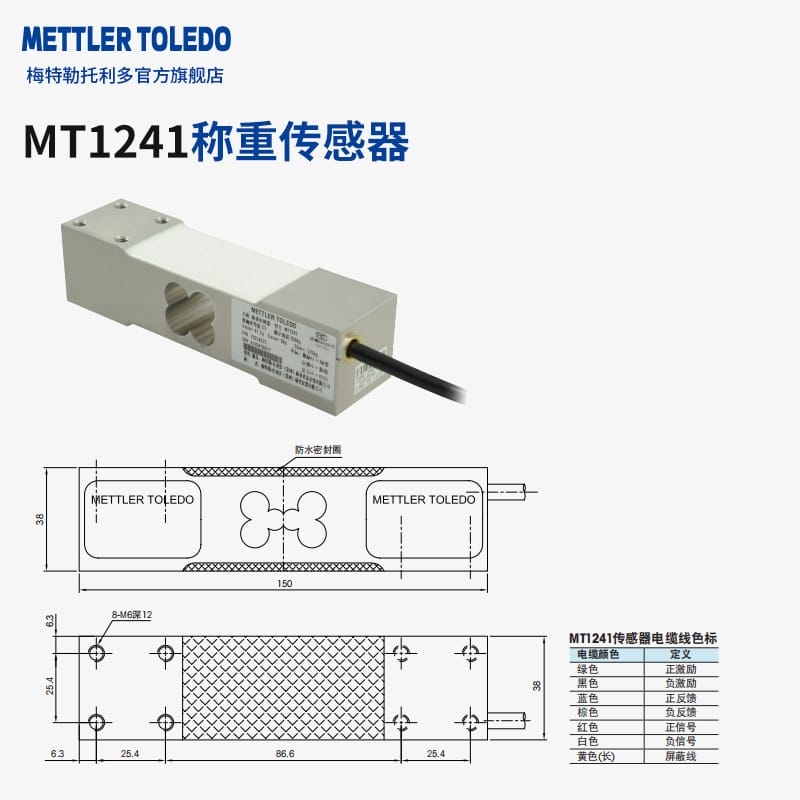

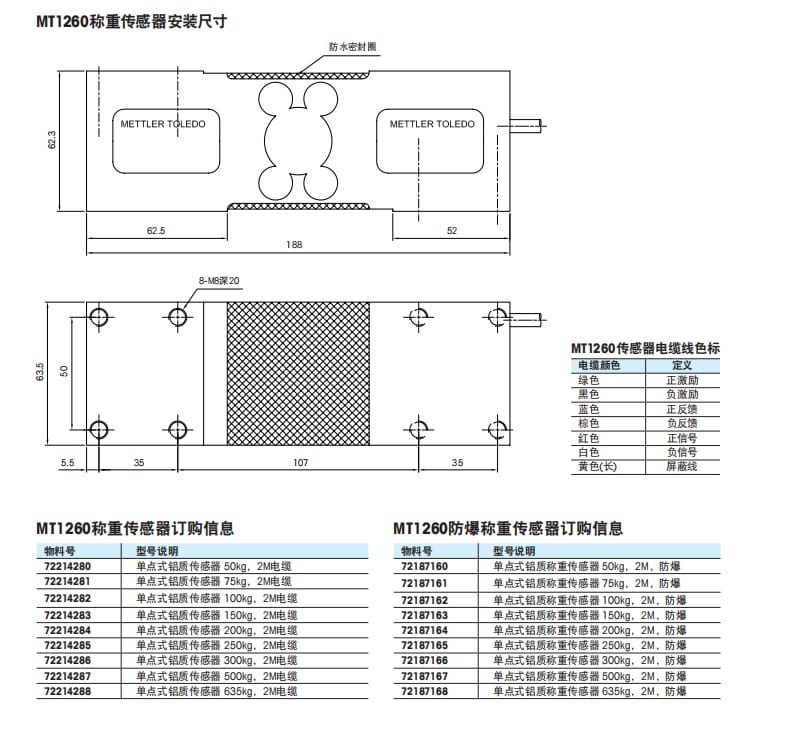

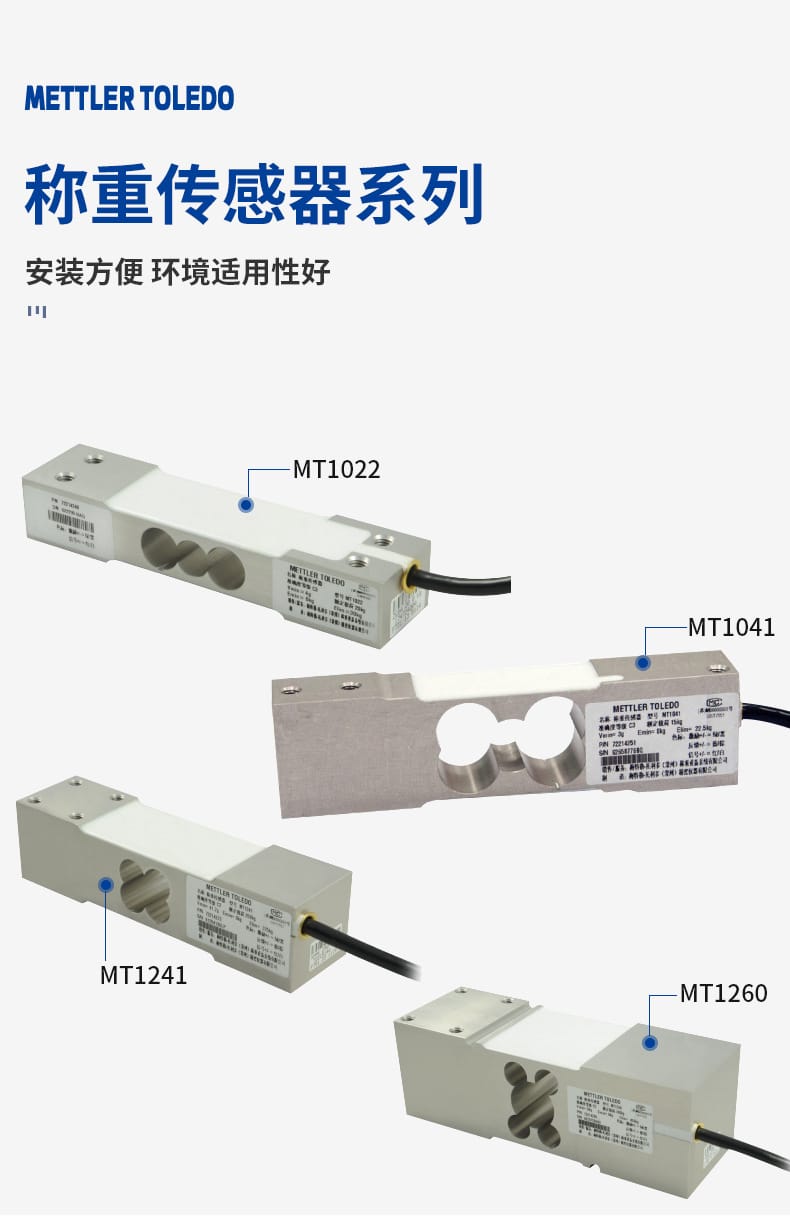

梅特勒托利多 MT1022/MT1041/MT1241/MT1260 鋁制膠封傳感器

核心特點

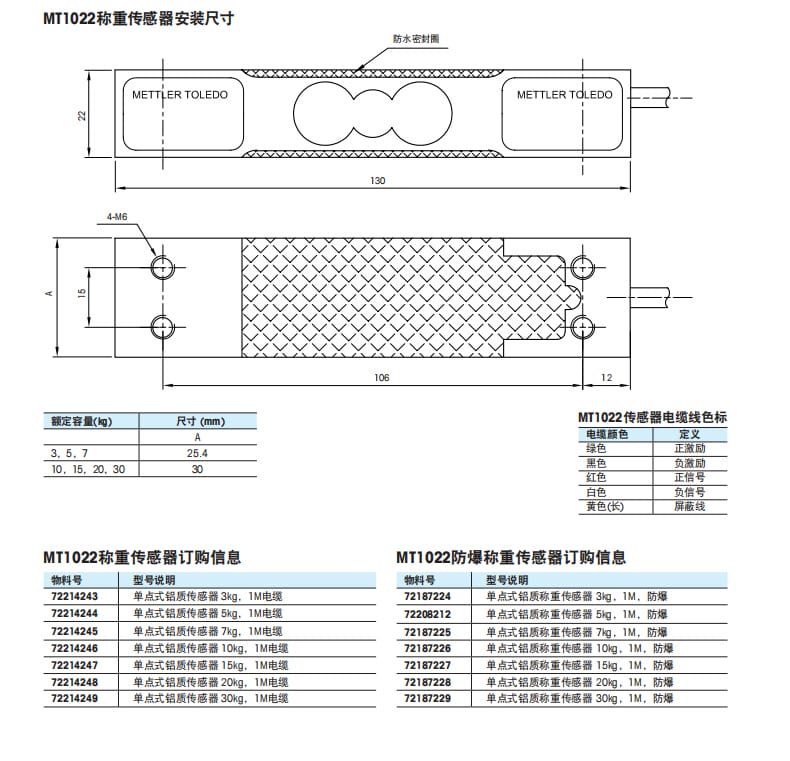

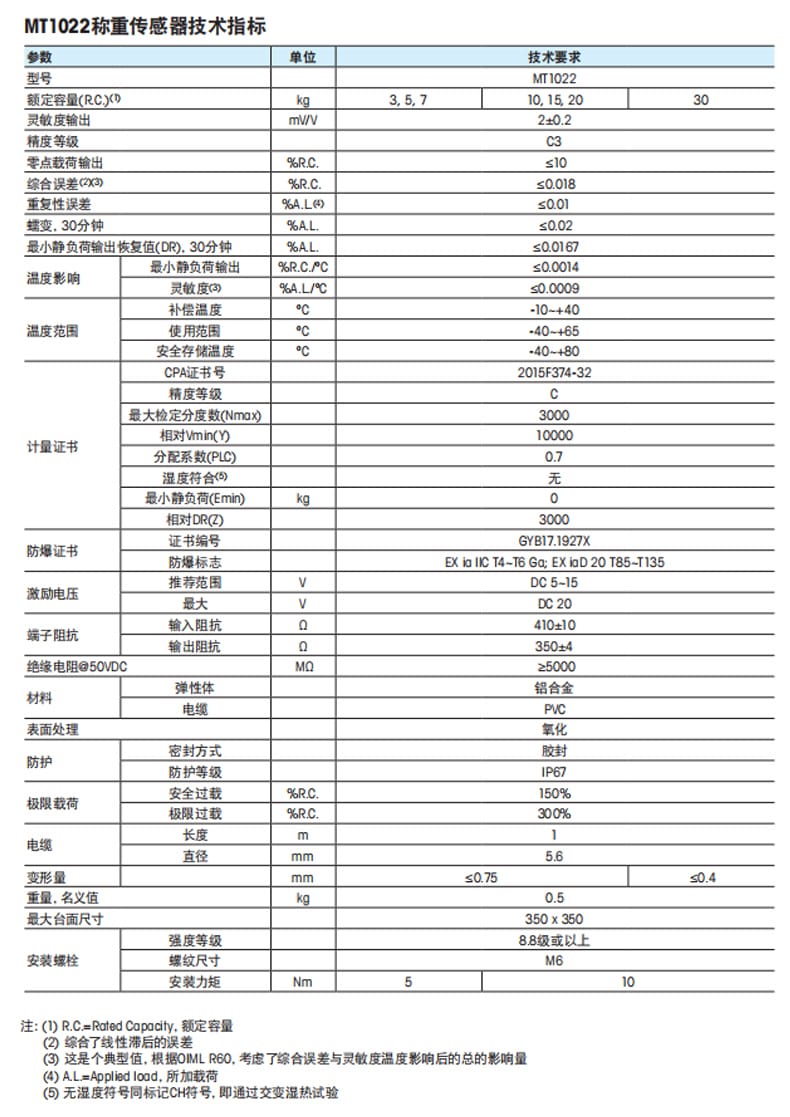

參數	單位	技術要求（3~7kg）	技術要求（10~20kg）	技術要求（30kg）
型號	—	MT1022	MT1022	MT1022
額定容量 (RC)	kg	3, 5, 7	10, 15, 20	30
靈敏度輸出	mV/V	2±0.2	2±0.2	2±0.2
精度等級	—	C3	C3	C3
綜合誤差	%R.C.	≤0.018	≤0.018	≤0.018
重復性誤差	%A.L.	≤0.01	≤0.01	≤0.01
蠕變（30分鐘）	%A.L.	≤0.02	≤0.02	≤0.02
最小靜負荷輸出恢復值（DR）	%A.L.	≤0.0167	≤0.0167	≤0.0167
溫度影響（最小靜負荷輸出）	%R.C./℃	≤0.0014	≤0.0014	≤0.0014
溫度影響（靈敏度）	%A.L./℃	≤0.0009	≤0.0009	≤0.0009
補償溫度范圍	℃	-10 ~ +40	-10 ~ +40	-10 ~ +40
使用溫度范圍	℃	-40 ~ +65	-40 ~ +65	-40 ~ +65
安全存儲溫度	℃	-40 ~ +80	-40 ~ +80	-40 ~ +80
輸入阻抗	Ω	410±10	410±10	410±10
輸出阻抗	Ω	350±4	350±4	350±4
絕緣電阻 @50VDC	MΩ	≥5000	≥5000	≥5000
激勵電壓（推薦）	V DC	5~15	5~15	5~15
激勵電壓（最大）	V DC	20	20	20
安全過載	%R.C.	150%	150%	150%
極限過載	%R.C.	300%	300%	300%
變形量	mm	≤0.75	≤0.75	≤0.4
電纜長度	m	1	1	1
電纜直徑	mm	5.6	5.6	5.6
材料	彈性體	鋁合金	鋁合金	鋁合金
表面處理	—	氧化	氧化	氧化
密封方式	—	膠封	膠封	膠封
防護等級	—	IP67	IP67	IP67
安裝螺栓	M6，強度等級 8.8 級或以上
安裝力矩	Nm	5	10	10
最大臺面尺寸	mm	350×350	350×350	350×350
名義重量	kg	0.5	0.5	0.5
CPA證書號	—	2015F374-32
防爆證書編號	—	GYB17.1927X
防爆標志	—	EX ia IIC T4-T6 Ga；EX iaD 20 T85-T135

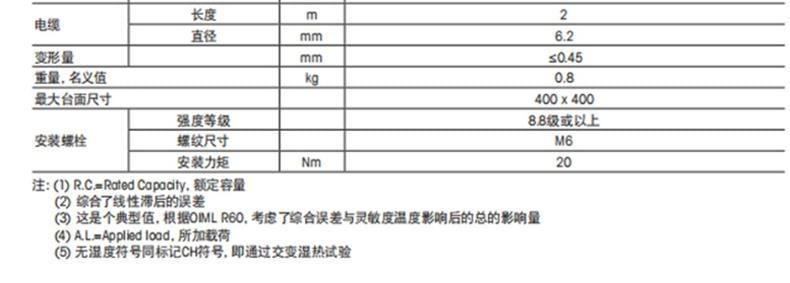

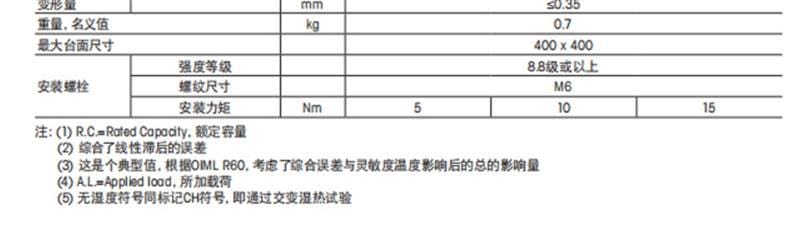

注：

R.C. = Rated Capacity（額定容量）

A.L. = Applied Load（所加載荷）

綜合誤差包含線性和滯后影響，符合 OIML R60 標準。

“無濕度”表示通過交變濕熱試驗（CH標記）。

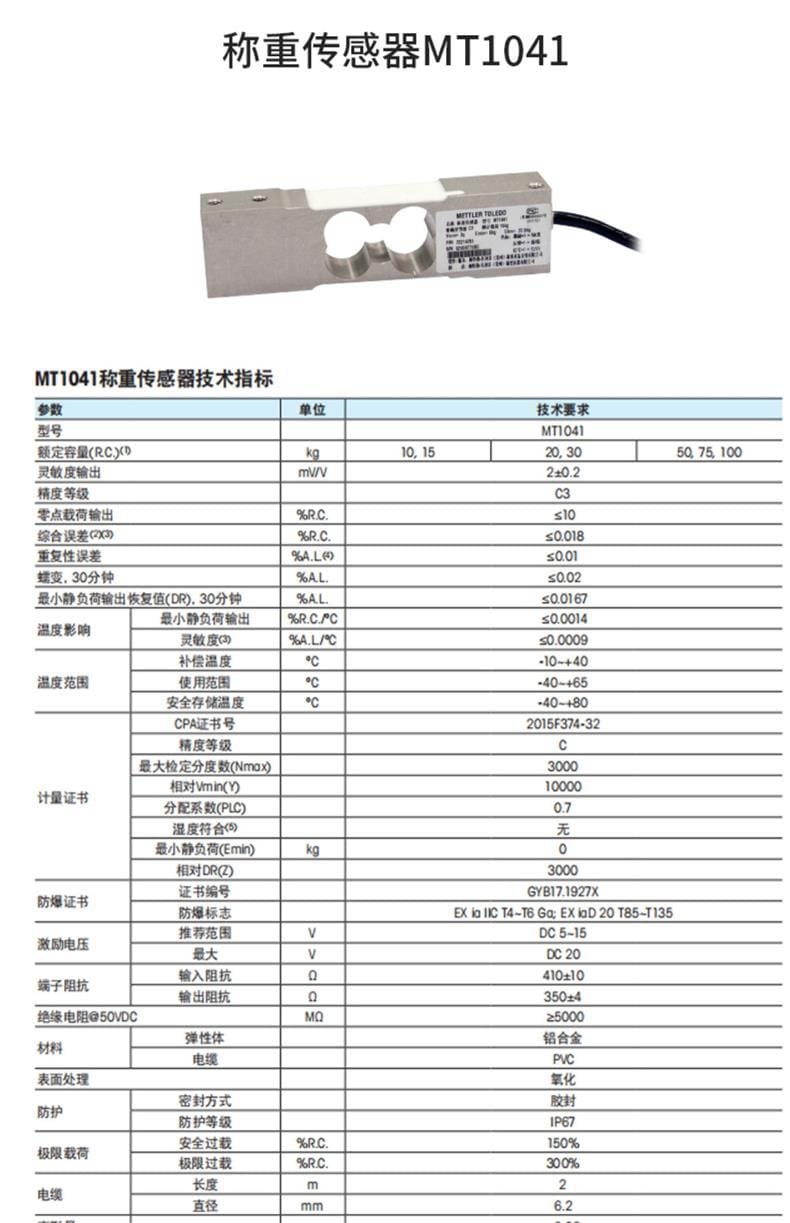

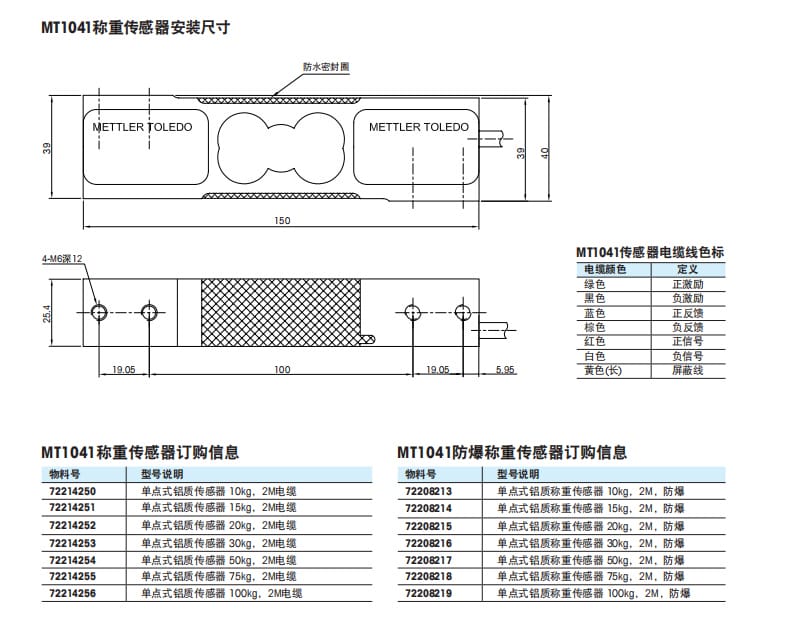

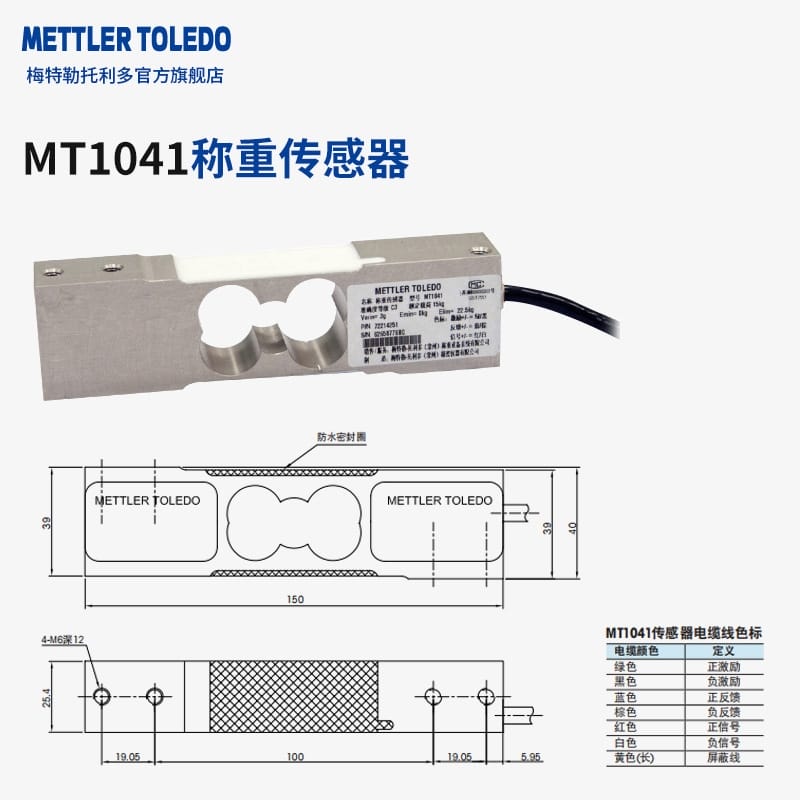

參數	單位	技術要求（10~15kg）	技術要求（20~30kg）	技術要求（50~100kg）
型號	—	MT1041	MT1041	MT1041
額定容量 (RC)	kg	10, 15	20, 30	50, 75, 100
靈敏度輸出	mV/V	2±0.2	2±0.2	2±0.2
精度等級	—	C3	C3	C3
綜合誤差	%R.C.	≤0.018	≤0.018	≤0.018
重復性誤差	%A.L.	≤0.01	≤0.01	≤0.01
蠕變（30分鐘）	%A.L.	≤0.02	≤0.02	≤0.02
最小靜負荷輸出恢復值（DR）	%A.L.	≤0.0167	≤0.0167	≤0.0167
溫度影響（最小靜負荷輸出）	%R.C./℃	≤0.0014	≤0.0014	≤0.0014
溫度影響（靈敏度）	%A.L./℃	≤0.0009	≤0.0009	≤0.0009
補償溫度范圍	℃	-10 ~ +40	-10 ~ +40	-10 ~ +40
使用溫度范圍	℃	-40 ~ +65	-40 ~ +65	-40 ~ +65
安全存儲溫度	℃	-40 ~ +80	-40 ~ +80	-40 ~ +80
輸入阻抗	Ω	410±10	410±10	410±10
輸出阻抗	Ω	350±4	350±4	350±4
絕緣電阻 @50VDC	MΩ	≥5000	≥5000	≥5000
激勵電壓（推薦）	V DC	5~15	5~15	5~15
激勵電壓（最大）	V DC	20	20	20
安全過載	%R.C.	150%	150%	150%
極限過載	%R.C.	300%	300%	300%
變形量	mm	≤0.35	≤0.35	≤0.35
電纜長度	m	2	2	2
電纜直徑	mm	6.2	6.2	6.2
材料	彈性體	鋁合金	鋁合金	鋁合金
表面處理	—	氧化	氧化	氧化
密封方式	—	膠封	膠封	膠封
防護等級	—	IP67	IP67	IP67
安裝螺栓	M6，強度等級 8.8 級或以上
安裝力矩	Nm	5	10	15
最大臺面尺寸	mm	400×400	400×400	400×400
名義重量	kg	0.7	0.7	0.7
CPA證書號	—	2015F374-32
防爆證書編號	—	GYB17.1927X
防爆標志	—	EX ia IIC T4-T6 Ga；EX iaD 20 T85-T135

注：其他說明同 MT1022。

該系列產品廣泛應用于以下領域：

安裝方式：底部四孔 M6 螺栓固定，建議使用強度等級 8.8 或以上的螺栓。
安裝力矩控制：根據額定容量選擇對應扭矩（MT1022: 5~10 Nm；MT1041: 5~15 Nm），避免過緊導致變形。
平臺要求：稱重平臺應平整、剛性好，最大臺面尺寸不超過規定值（MT1022: 350×350 mm；MT1041: 400×400 mm）。
電纜布線：遠離強電線路，防止電磁干擾；屏蔽線（黃色長線）必須可靠接地。
防水密封：安裝時務必使用配套防水密封圈，確保 IP67 防護性能。
激勵電源：推薦使用穩定直流電源（5~15V DC），最大不超過 20V DC。
