溫度傳感器產品說明
核心特點

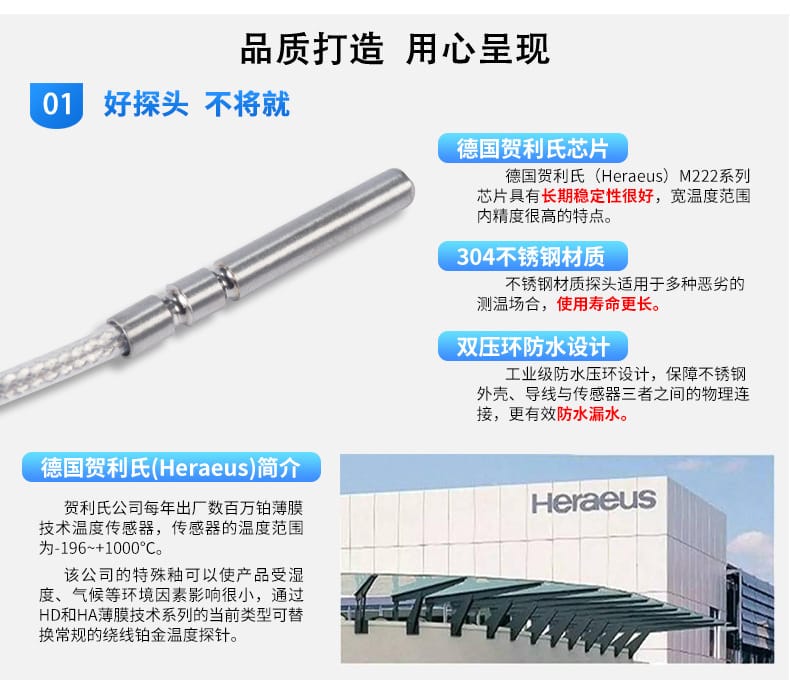

- 高精度：采用德國賀利氏M222系列芯片，具備長期穩定性好、寬溫度范圍內精度高的特點。
- 工業級防水設計：雙壓環防水設計，確保不銹鋼外殼、導線與傳感器三者之間的物理連接更有效防水漏水。

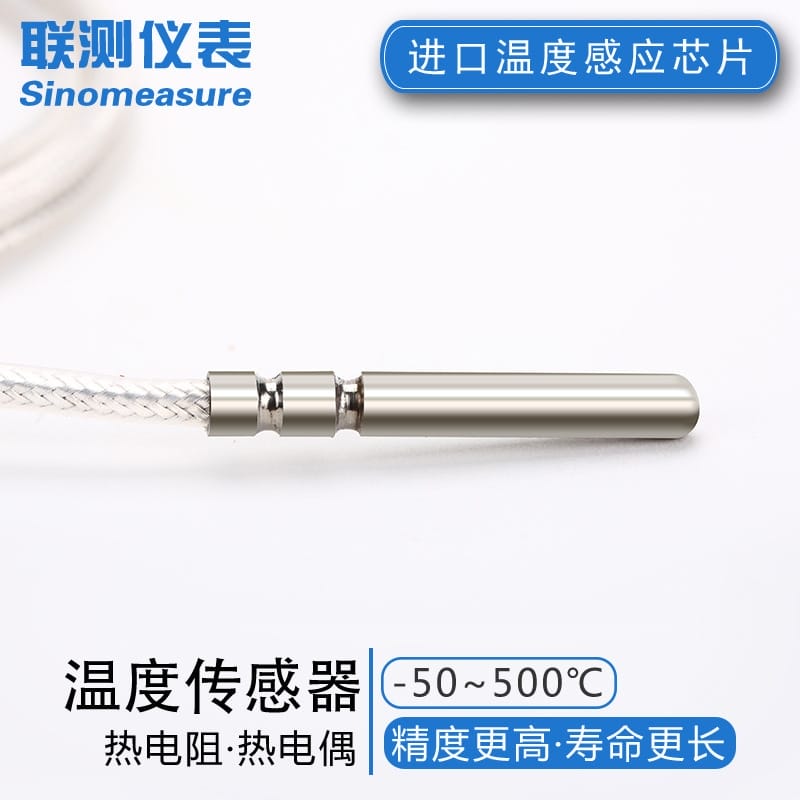

- 耐用材質：304不銹鋼探頭適用于多種惡劣測溫場合，使用壽命長。

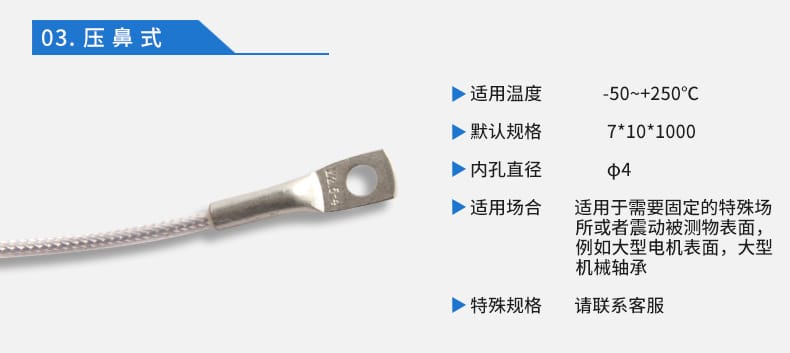

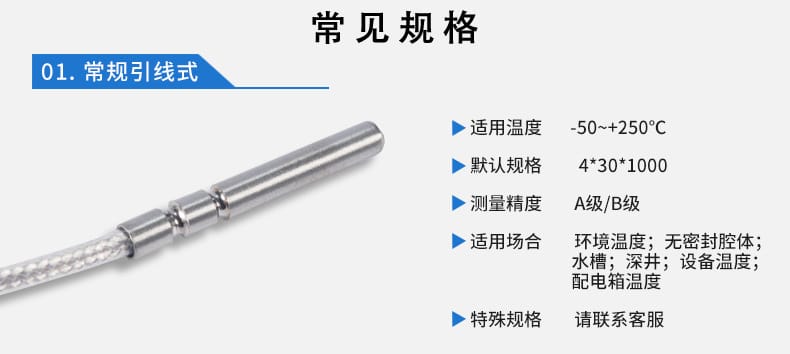

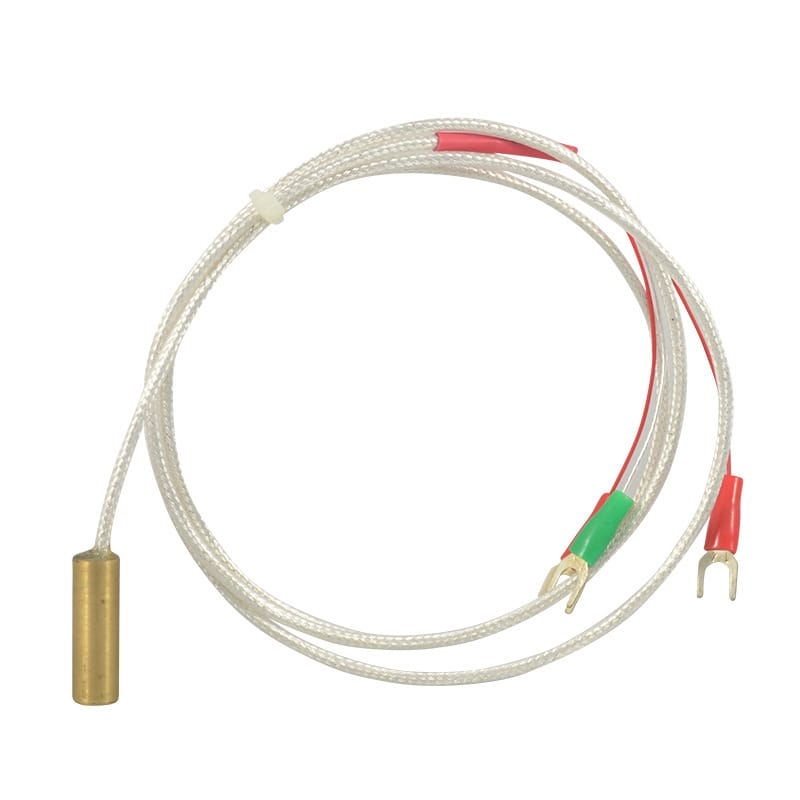

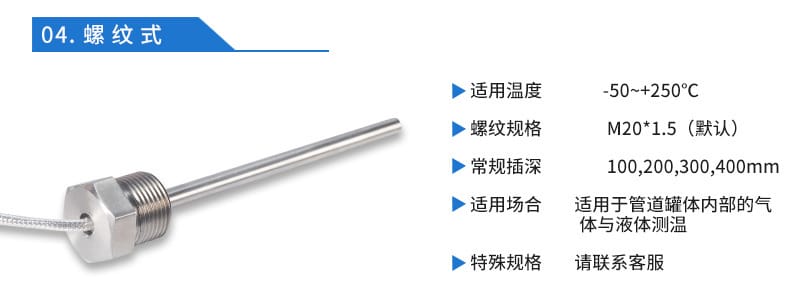

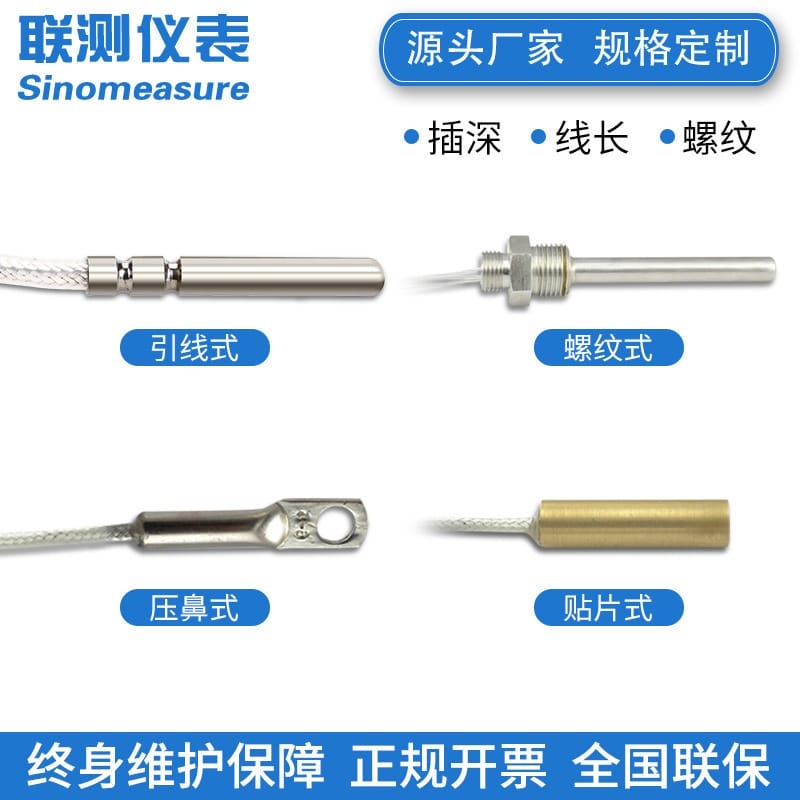

- 多樣化結構：提供常規引線式、黃銅貼片式、壓鼻式和螺紋式四種結構，滿足不同應用場景需求。

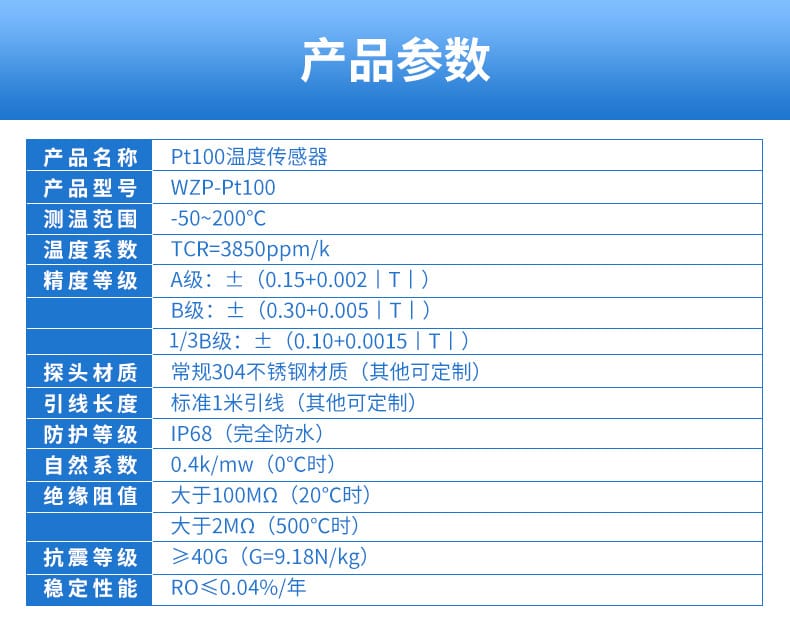

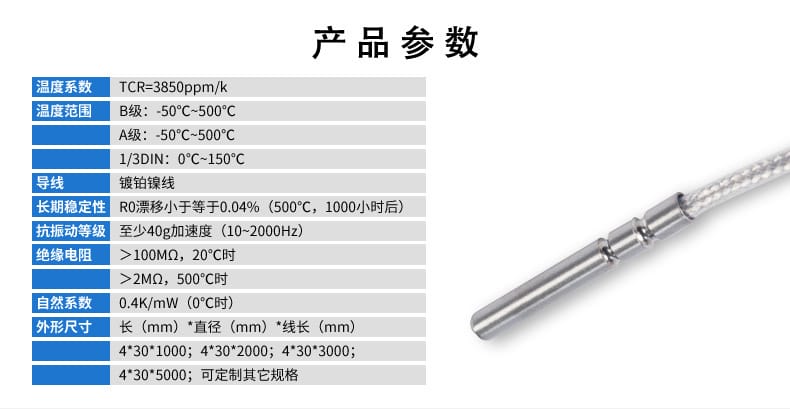

技術參數
| 參數名稱 |
參數值 |
| 產品名稱 |
Pt100溫度傳感器 |
| 產品型號 |
WZP-Pt100 |
| 測溫范圍 |
-50~200℃ |
| 溫度系數 |
TCR=3850ppm/k |
| 精度等級 |
A級：±(0.15+0.002 |
|
B級：±(0.30+0.005 |
|
1/3B級：±(0.10+0.0015 |
| 探頭材質 |
常規304不銹鋼材質（其他可定制） |
| 引線長度 |
標準1米引線（其他可定制） |
| 防護等級 |
IP68（完全防水） |
| 自然系數 |
0.4k/mw (0℃時) |
| 絕緣阻值 |
>100MQ（20℃時），>2MQ（500℃時） |
| 抗震等級 |
≥40G(G=9.18N/kg) |
| 穩定性能 |
RO≤0.04%/年 |
| 外形尺寸 |
長直徑線長 |
|
默認規格：4301000 |

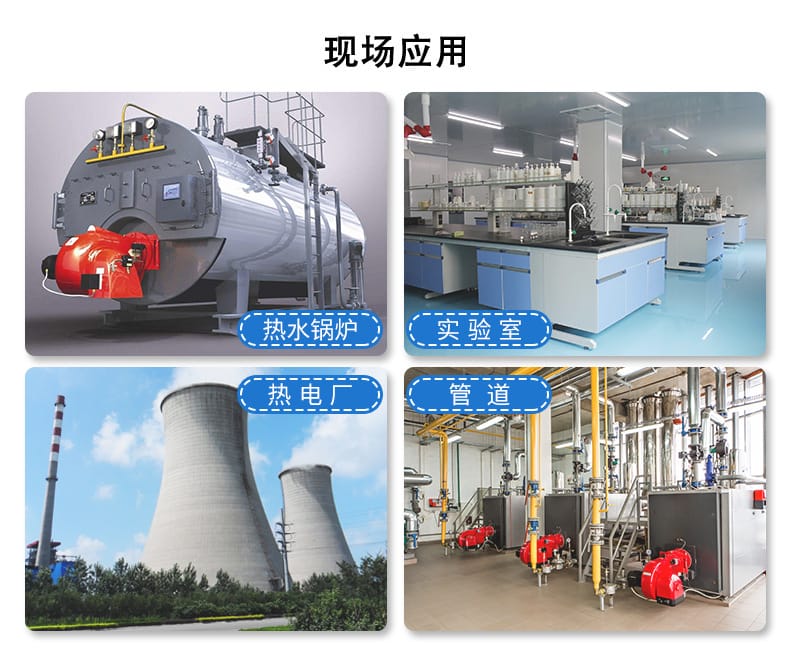

應用行業
- 熱水鍋爐：適用于實驗室及工業環境中的熱水鍋爐測溫。
- 熱電廠管道：用于熱電廠D管道E的溫度監測。
- 水箱與鍋爐：貼片式PT100熱電阻和K型熱電偶廣泛應用于水箱和鍋爐測溫。
- 機械設備：如大型電機表面、機械軸承等震動被測物表面測溫。
安裝條件
- 環境要求：適用于-50~250℃的工作環境。
- 固定方式：根據具體型號選擇合適的安裝方式，如常規引線式、黃銅貼片式、壓鼻式或螺紋式。
- 防水要求：確保安裝位置具備良好的防水性能，避免因漏水導致設備損壞。

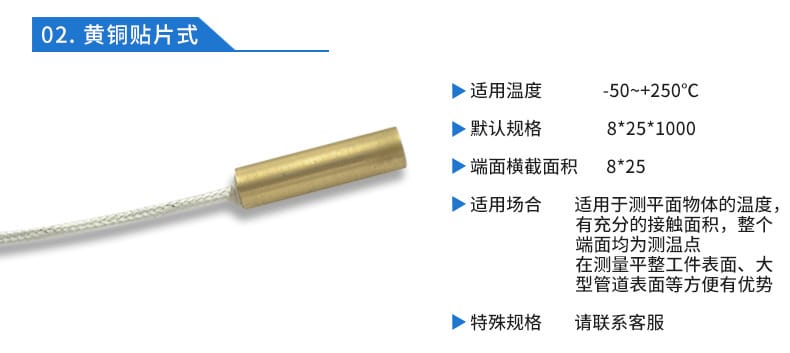

- 接觸面積：對于黃銅貼片式，需確保端面橫截面積充分接觸被測物體表面。
注意事項

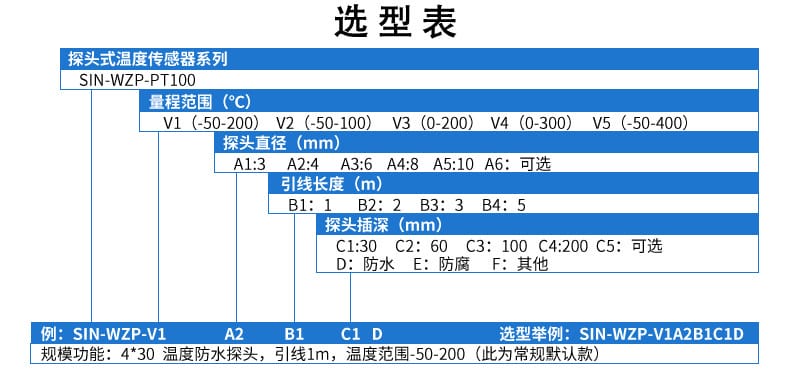

- 選型匹配：根據實際應用需求選擇合適的量程范圍、探頭直徑、引線長度和插深。
- 定期校準：為保證測量精度，建議定期對傳感器進行校準。
- 避免強震動：在強震動環境下使用時，需選擇抗震等級較高的型號。
- 防止化學腐蝕：如需在腐蝕性環境中使用，請選用防腐蝕材料制成的探頭。

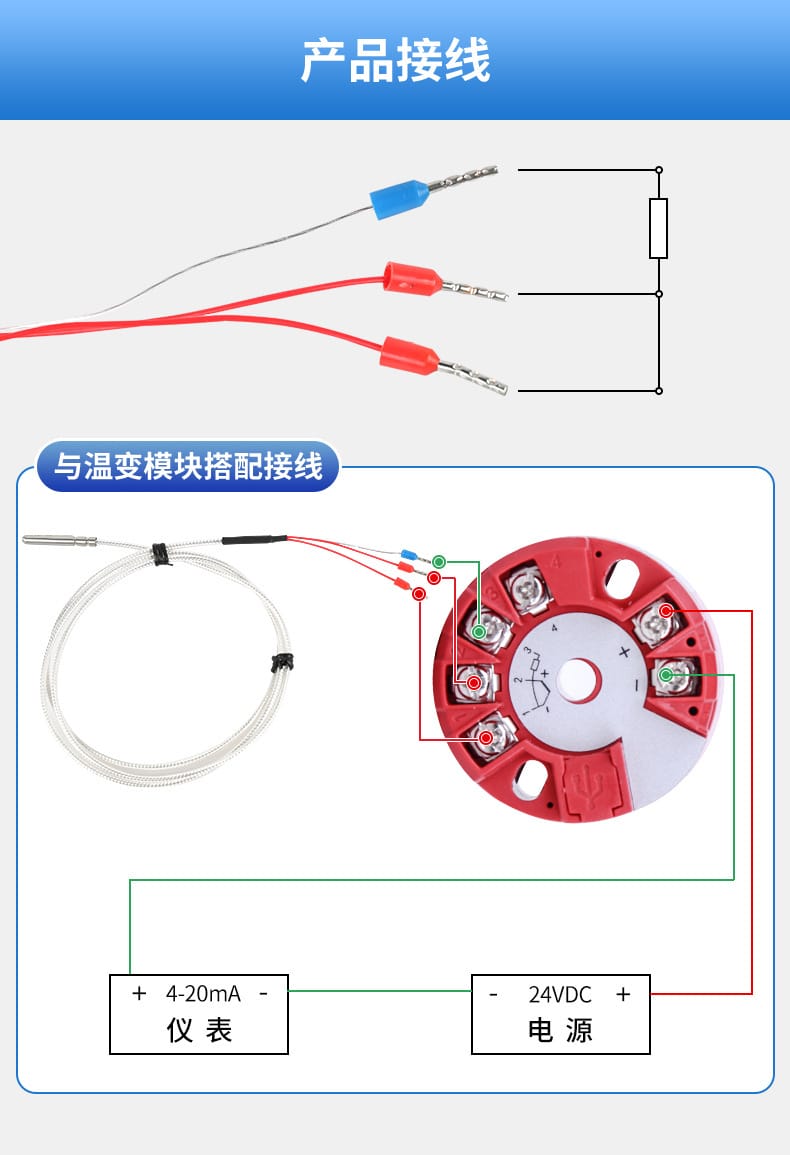

- 接線規范：嚴格按照產品接線圖進行接線，避免因接線錯誤導致設備故障。
備注：以上數據均由杭州聯測自動化技術有限公司實驗室提供，如有疑問請聯系旺旺客服。
