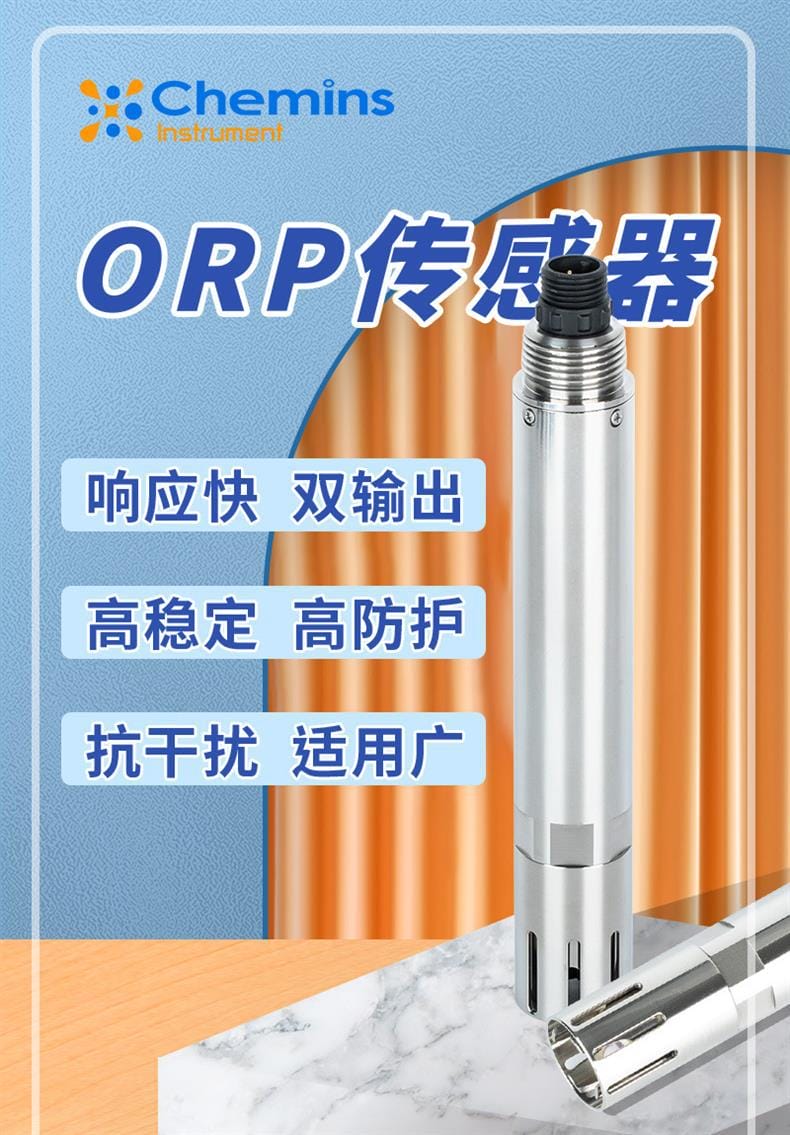

Chemins Instrumen 在線ORP傳感器及MPC-202多功能控制器系統

核心特點

響應快速、高穩定性：鉑電極法設計，毫秒級響應，±6mV高精度測量；

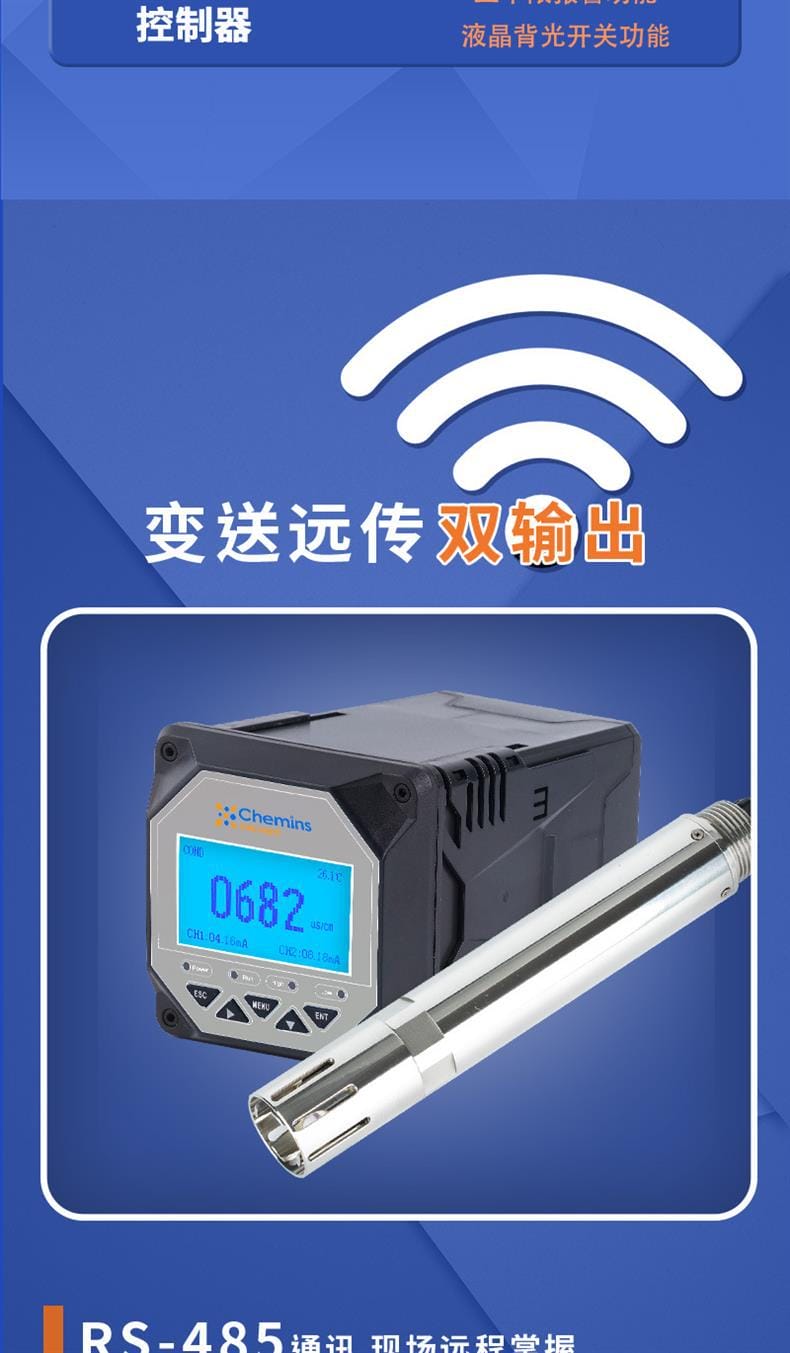

雙輸出模式：同時支持4–20mA標準變送輸出（CH1/CH2可獨立配置）與RS-485（Modbus RTU協議）數字通訊輸出；

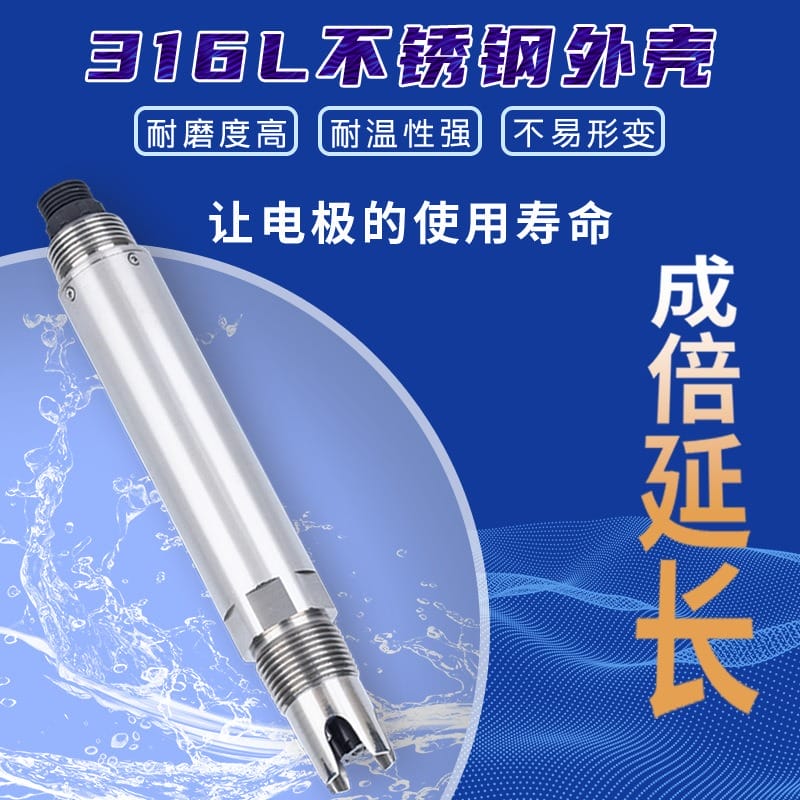

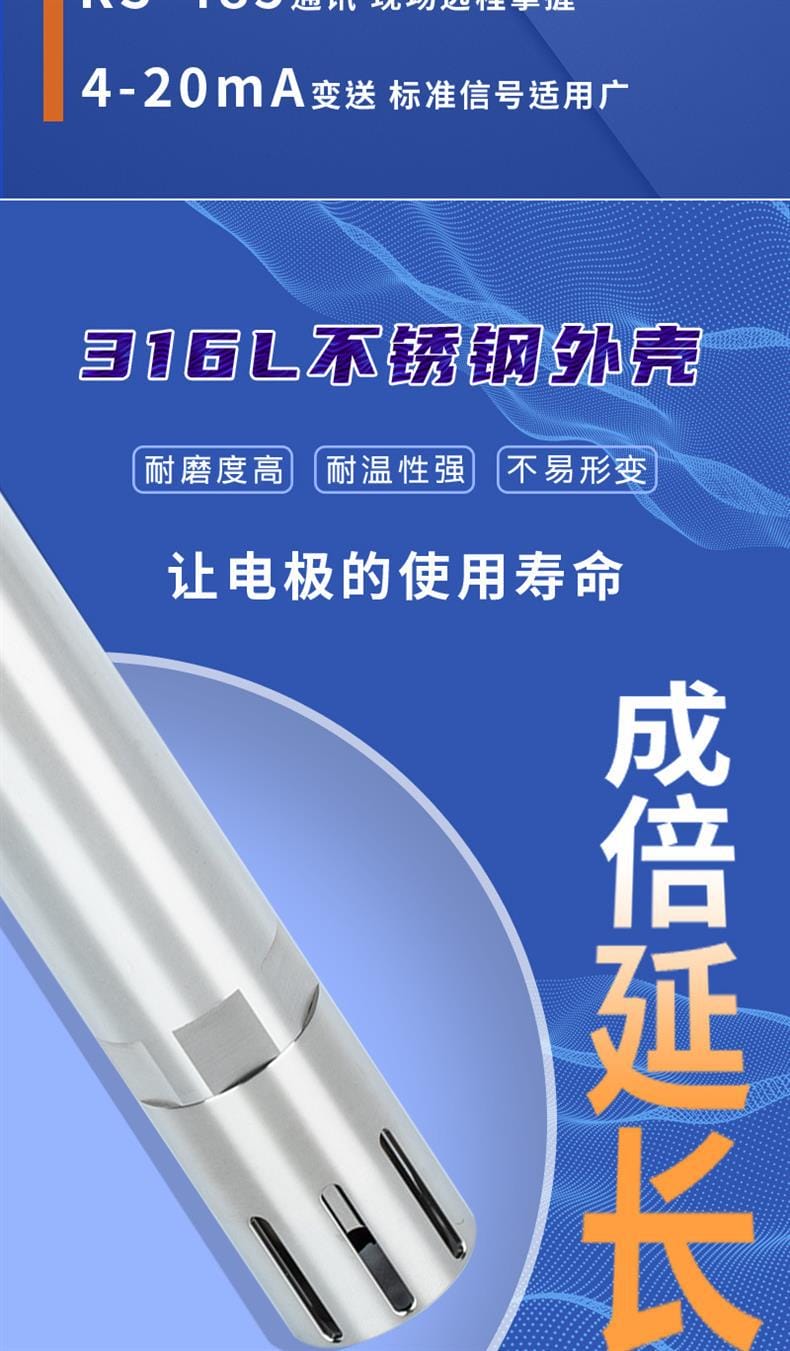

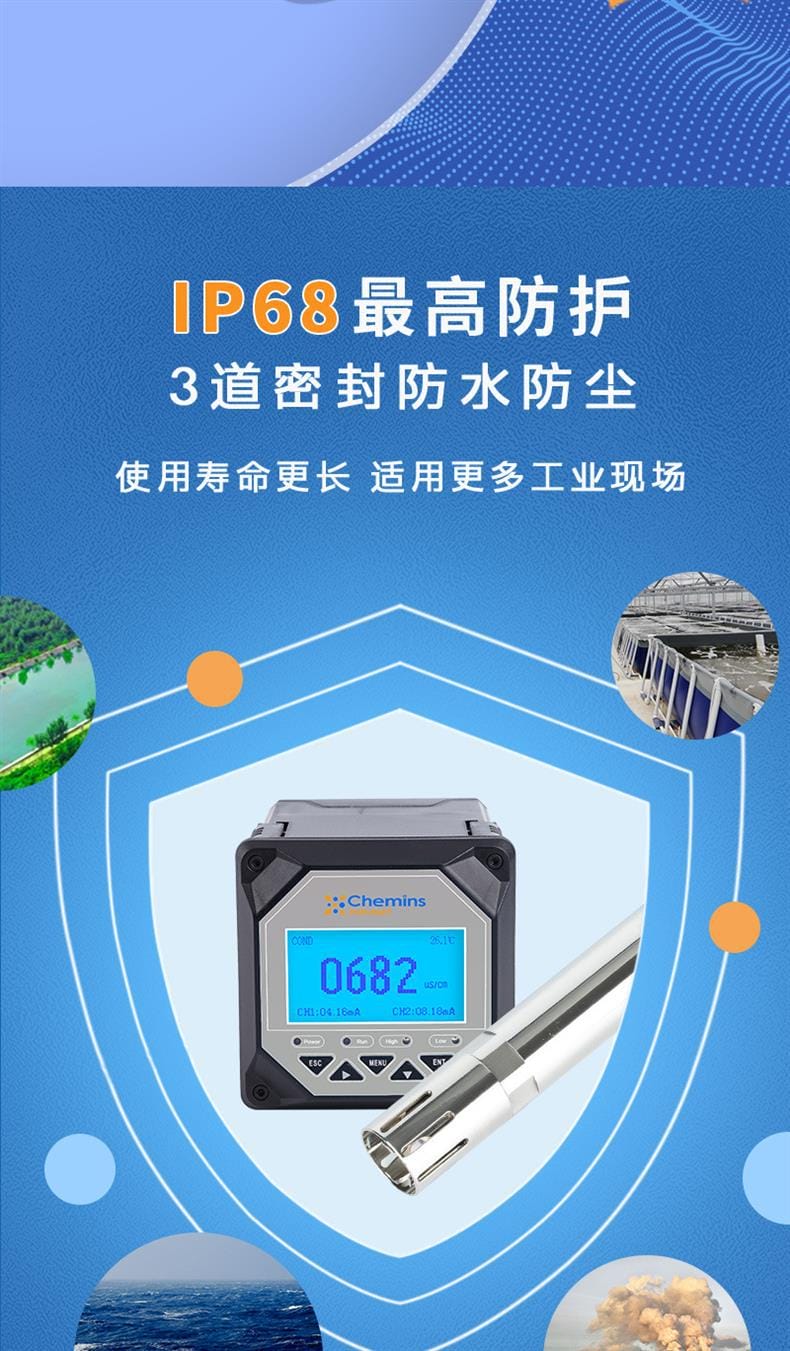

高防護等級與強適應性：IP68三重密封結構，316L不銹鋼外殼，耐腐蝕、耐磨、耐溫（0~60℃）、抗干擾，適用于酸/堿/鹽溶液及復雜工業現場；
智能溫補與靈活校準：支持手動/自動溫度補償，單點校準便捷高效；

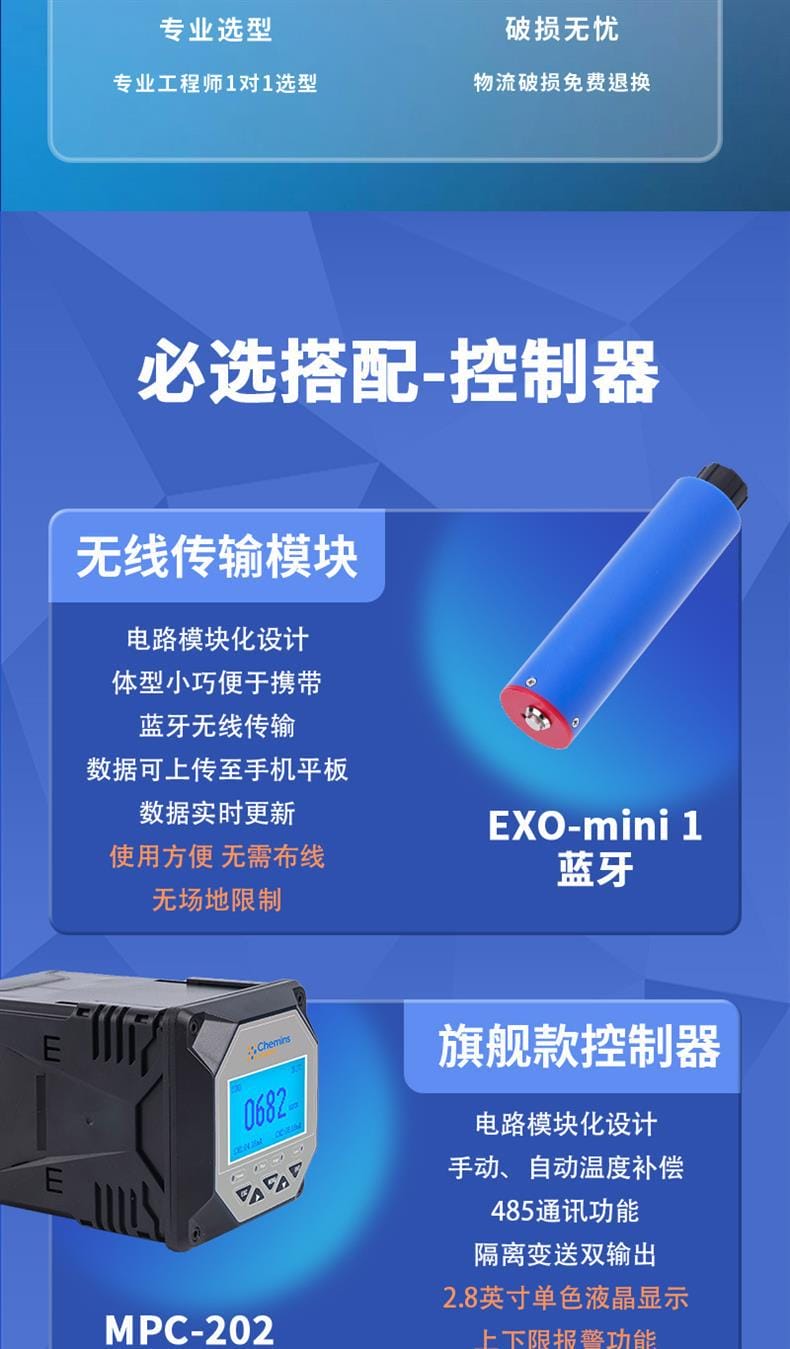

無線化與便攜化：標配EXO-mini1藍牙模塊，支持手機/平板實時查看、數據上傳與遠程監控；無布線依賴，無場地限制；

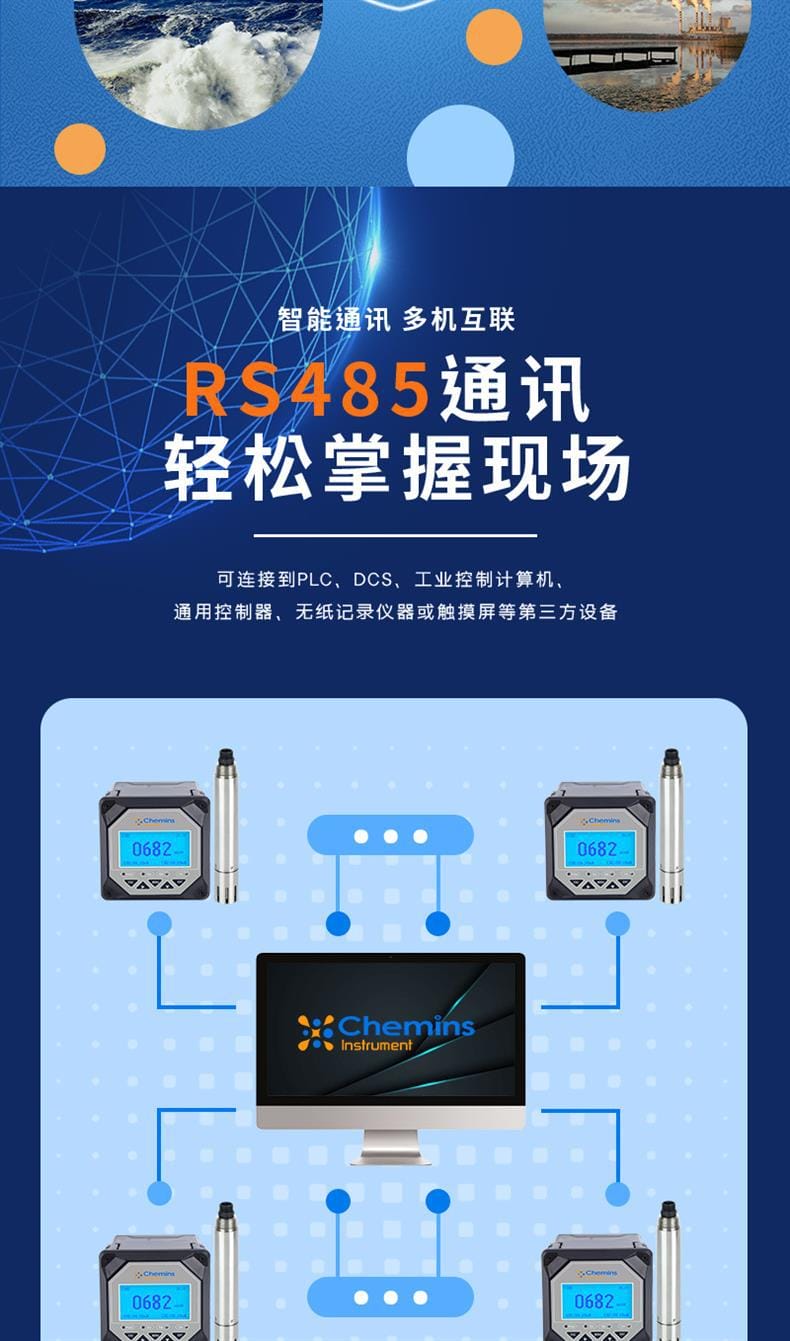

模塊化與易集成：電路模塊化設計，便于維護升級；兼容PLC、DCS、工業計算機、觸摸屏、無紙記錄儀等第三方系統；
人性化交互：2.8英寸單色液晶屏，帶背光開關功能，清晰顯示ORP值、溫度、報警狀態及參數設置。

技術參數

類別	參數詳情

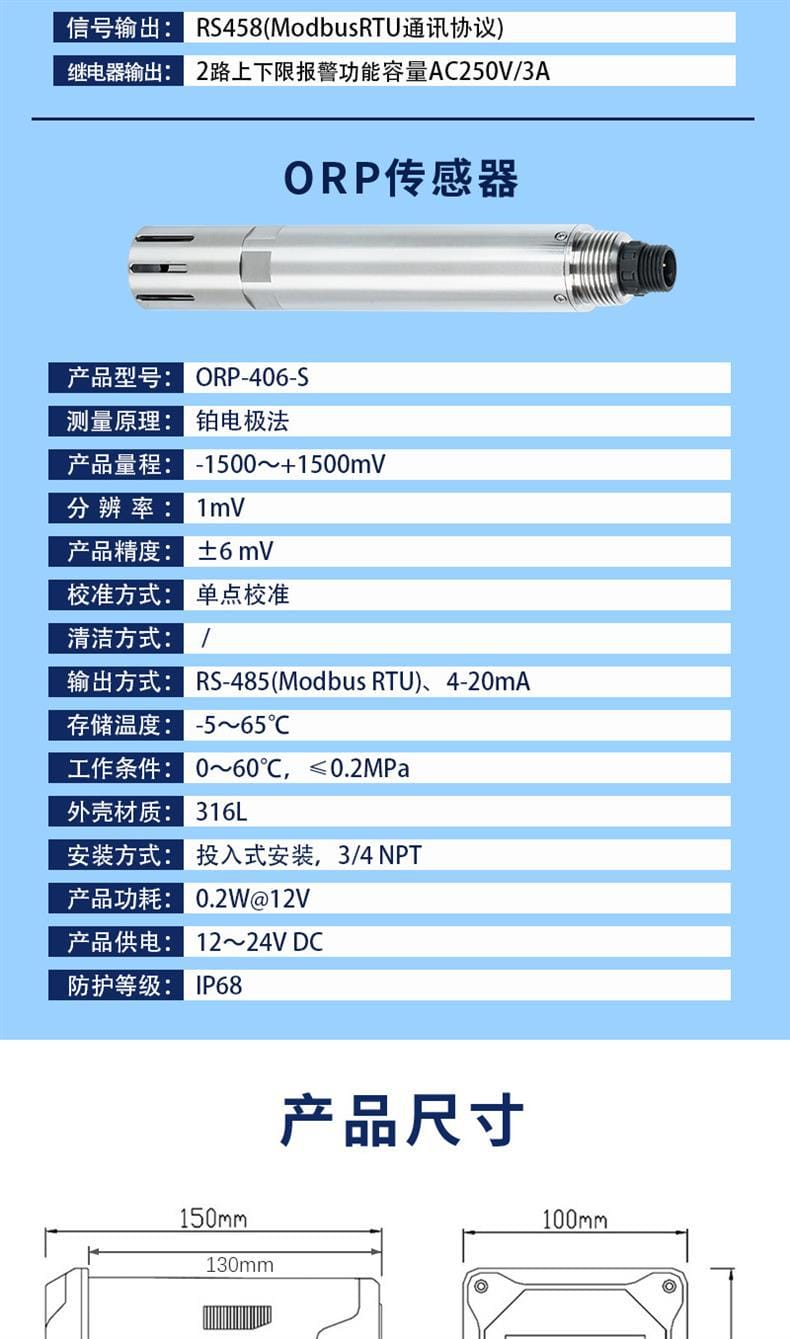

ORP傳感器（ORP-406-S）	測量原理：鉑電極法；量程：-1500 ~ +1500 mV；分辨率：1 mV；精度：±6 mV；校準方式：單點校準；輸出信號：RS-485（Modbus RTU）、4–20 mA；供電：12~24 VDC；功耗：0.2 W；防護等級：IP68；安裝方式：投入式（3/4 NPT螺紋）、流通式、法蘭式、沉入式等；外殼材質：316L不銹鋼；尺寸：Φ150 mm × 100 mm（含探頭）；工作壓力：≤0.2 MPa；存儲溫度：-5~65℃；工作溫度：0~60℃

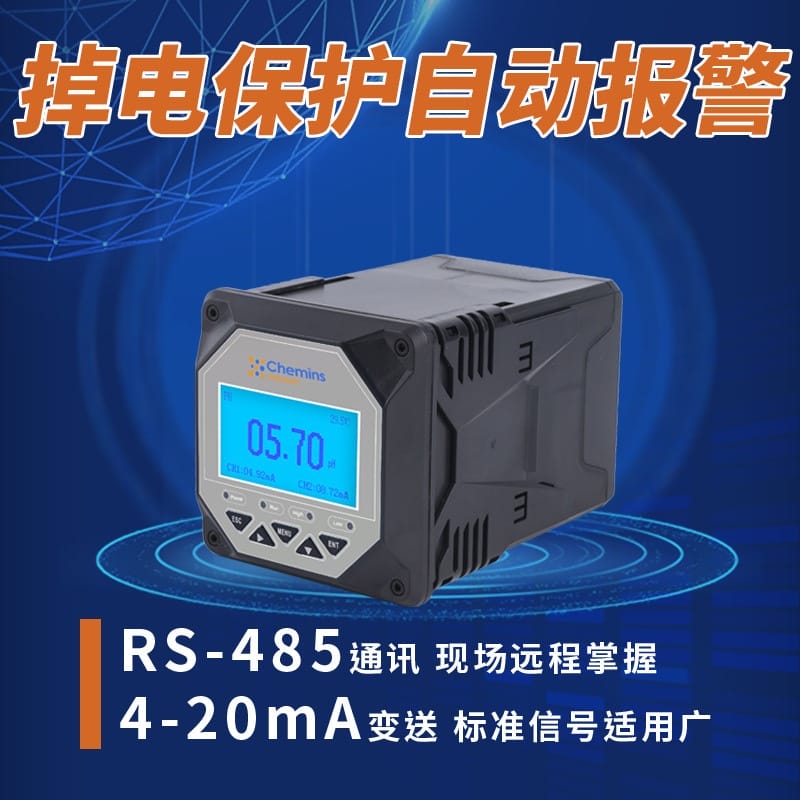

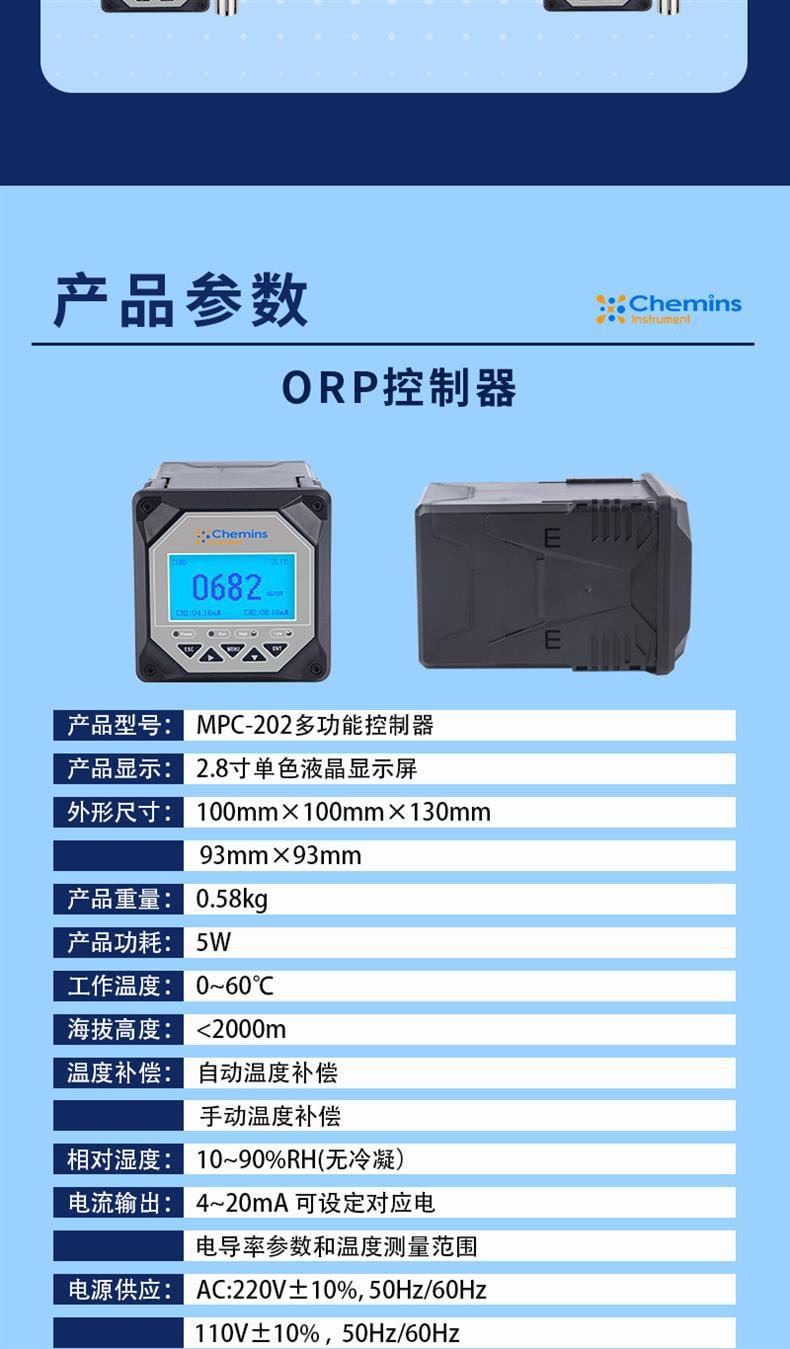

控制器（MPC-202）	顯示：2.8英寸單色LCD；外形尺寸：100 mm × 100 mm × 130 mm；重量：0.58 kg；功耗：5 W；電源：AC 220 V±10% / 110 V±10%，50/60 Hz；溫度補償：手動/自動；電流輸出：4–20 mA（可設對應ORP或溫度）；繼電器輸出：2路（AC 250 V / 3 A），支持上下限報警；通訊接口：RS-485（Modbus RTU）；防護等級：IP65（主機）；相對濕度：10~90% RH（無冷凝）；海拔高度：<2000 m

類別

參數詳情

ORP傳感器（ORP-406-S）

測量原理：鉑電極法；量程：-1500 ~ +1500 mV；分辨率：1 mV；精度：±6 mV；校準方式：單點校準；輸出信號：RS-485（Modbus RTU）、4–20 mA；供電：12~24 VDC；功耗：0.2 W；防護等級：IP68；安裝方式：投入式（3/4 NPT螺紋）、流通式、法蘭式、沉入式等；外殼材質：316L不銹鋼；尺寸：Φ150 mm × 100 mm（含探頭）；工作壓力：≤0.2 MPa；存儲溫度：-5~65℃；工作溫度：0~60℃

控制器（MPC-202）

顯示：2.8英寸單色LCD；外形尺寸：100 mm × 100 mm × 130 mm；重量：0.58 kg；功耗：5 W；電源：AC 220 V±10% / 110 V±10%，50/60 Hz；溫度補償：手動/自動；電流輸出：4–20 mA（可設對應ORP或溫度）；繼電器輸出：2路（AC 250 V / 3 A），支持上下限報警；通訊接口：RS-485（Modbus RTU）；防護等級：IP65（主機）；相對濕度：10~90% RH（無冷凝）；海拔高度：<2000 m

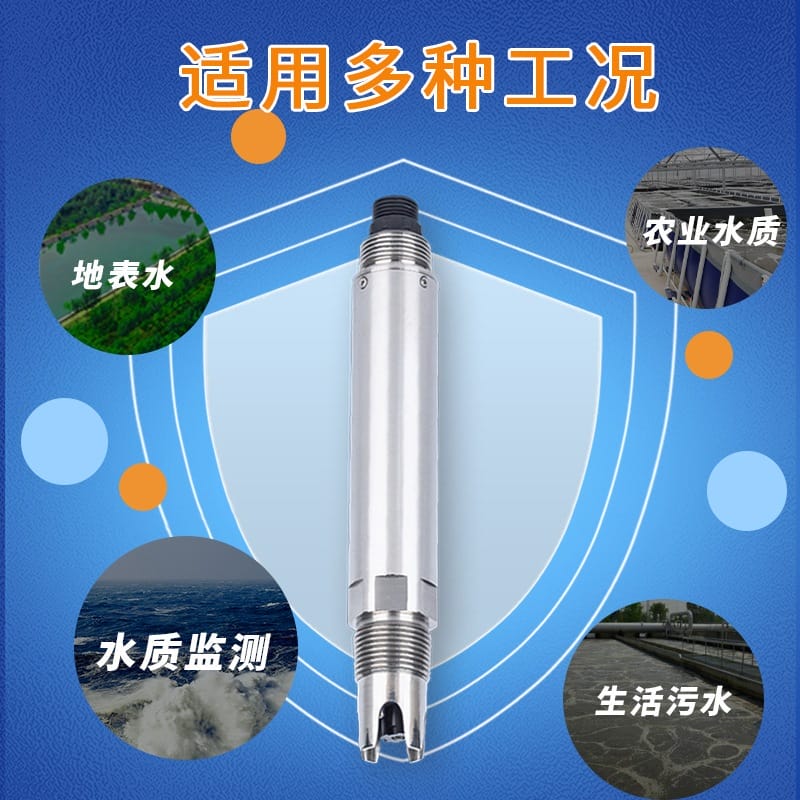

應用行業

環境水質在線監測（地表水、地下水、污水廠進出水）
工業循環冷卻水、鍋爐補給水、反滲透預處理系統
電鍍、印染、化工、制藥等過程控制中氧化還原反應監控
食品飲料、生物發酵工藝的消毒劑（如次氯酸鈉、臭氧）投加控制
實驗室與移動檢測場景（得益于小巧體型與藍牙無線功能）

安裝條件

環境要求：工作溫度0~60℃，無強電磁干擾源，避免陽光直射與劇烈震動；

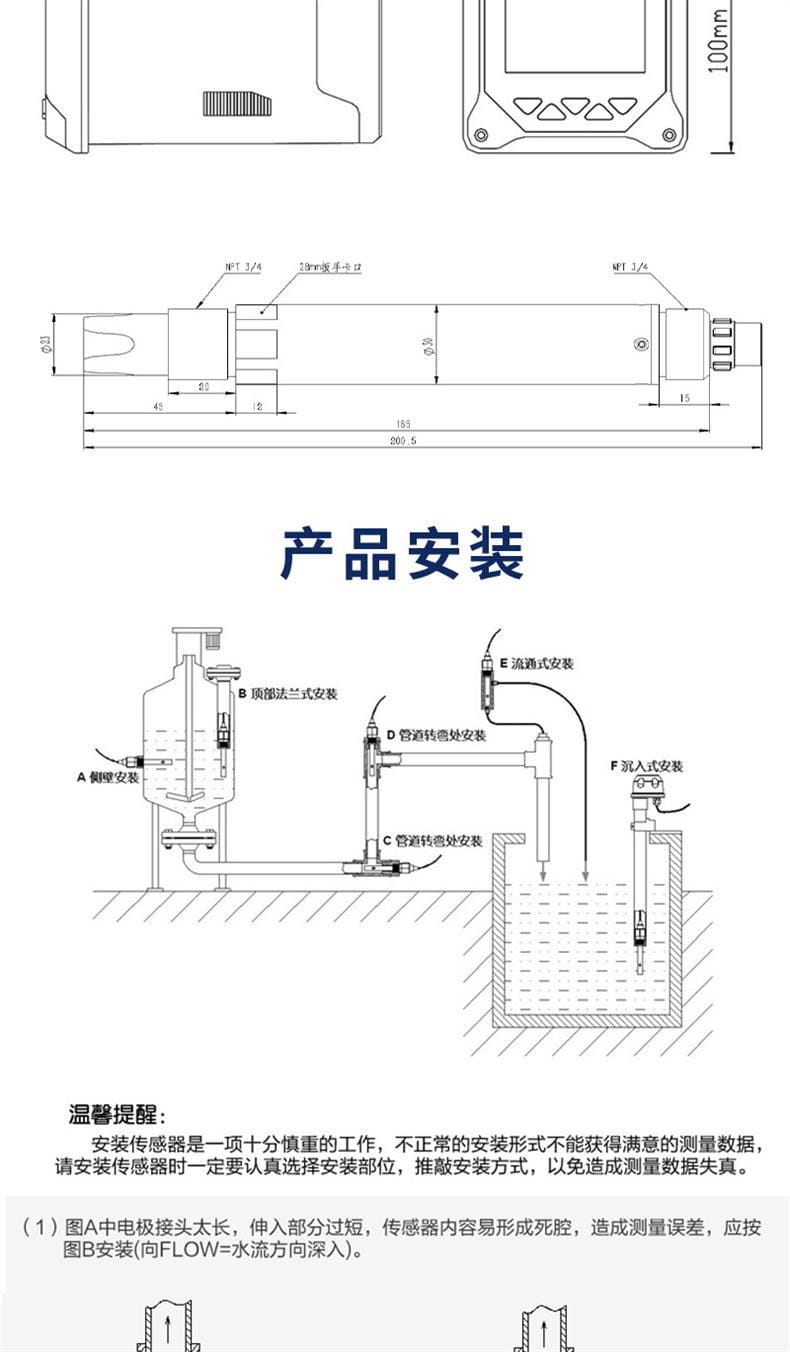

安裝方式選擇：

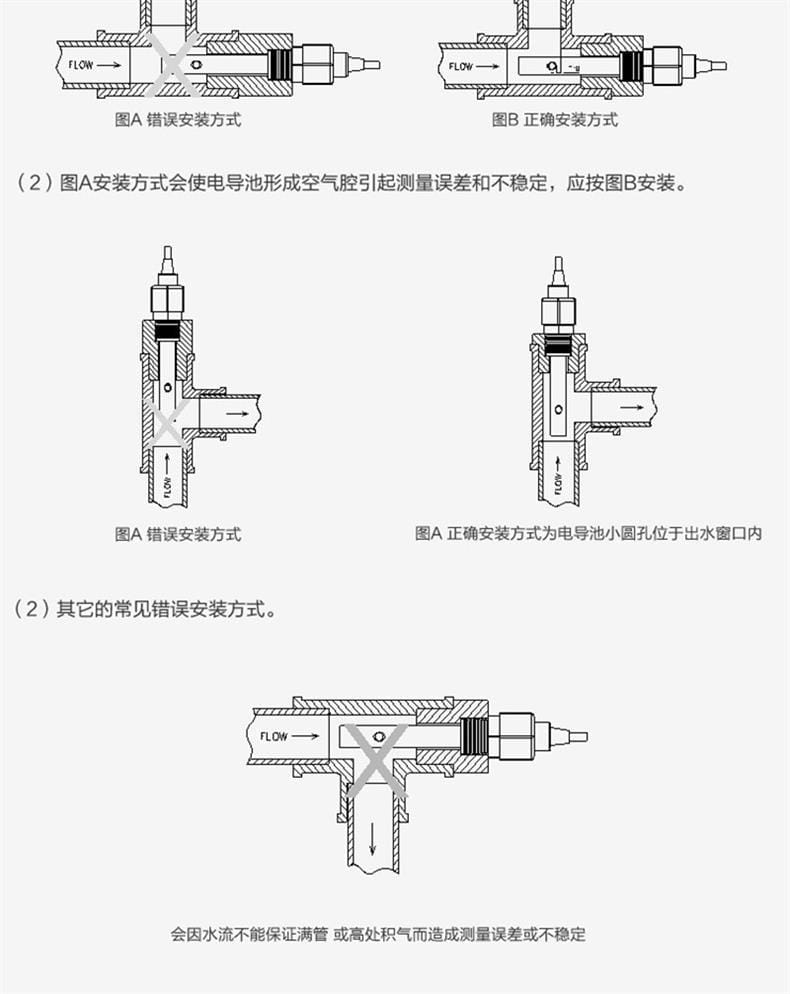

- 推薦方式：圖B所示“順流向深入安裝”（FLOW→方向），確保電極完全浸沒于流動介質中，消除死腔與氣泡積聚；
- 禁止方式：圖A類安裝（電極伸入過短、頂部朝向水流反向、出水口未覆蓋小圓孔），易致空氣腔、測量失真或數據跳變；
- 可選形式：投入式（3/4 NPT螺紋）、頂部法蘭式、側壁安裝、管道轉彎處（需保證滿管流）、沉入式；
布線與供電：傳感器采用12~24 VDC隔離供電，控制器需AC 220 V/110 V穩定電源；RS-485通訊線建議使用雙絞屏蔽電纜，長度≤1200 m；
空間要求：控制器需預留散熱空間，避免密閉柜體無通風；傳感器安裝位置應避開泵出口湍流區及沉淀物堆積區。
