昆侖通態（MCGS）E系列嵌入式一體化觸摸屏產品說明

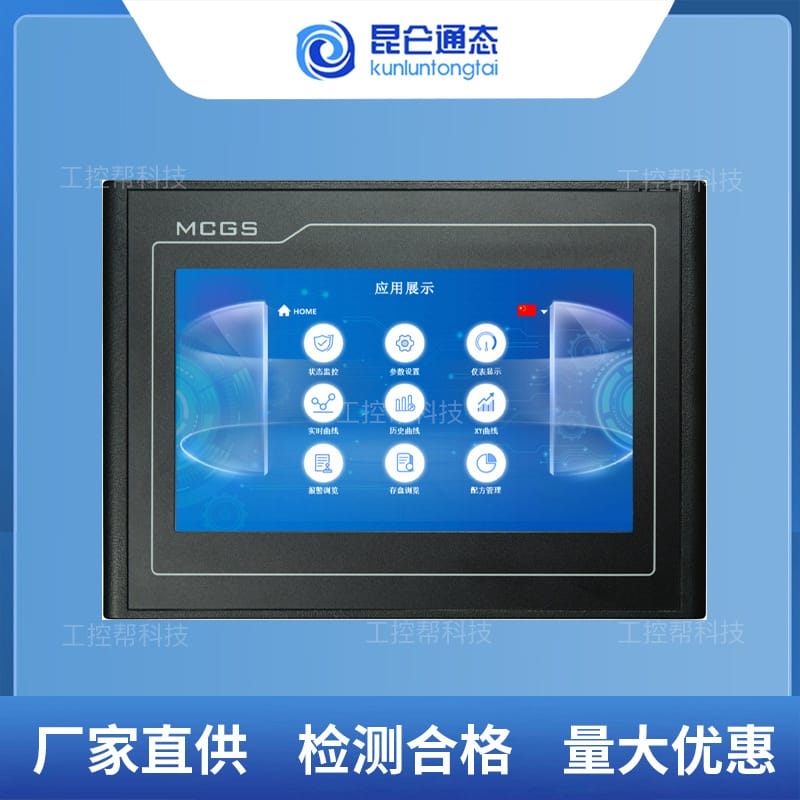

? 產品概述
昆侖通態（MCGS）E系列嵌入式一體化觸摸屏，基于全新Linux操作系統內核與McgsPro組態軟件深度優化打造。產品采用ARM Cortex多核處理器，主打真彩寬屏顯示、極速啟動與高等級工業防護。憑借輕薄機身、豐富接口與高性價比，為工業現場提供穩定、高效、易用的人機交互（HMI）解決方案。

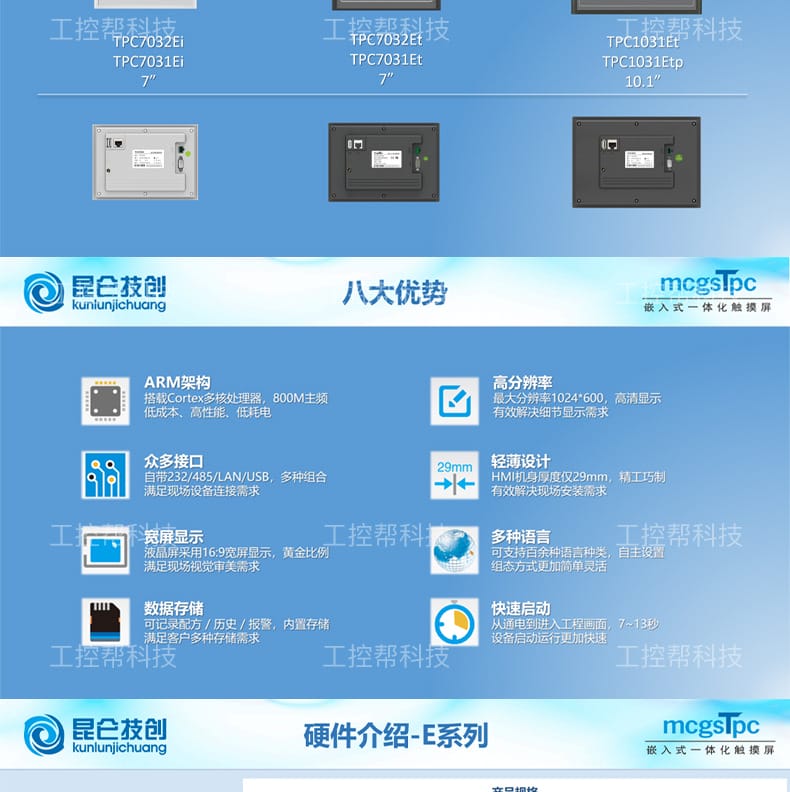

? 核心特點
- 強勁內核與極速啟動：搭載ARM Cortex多核處理器（600MHz/800MHz），系統通電至工程畫面僅需7~13秒，運行流暢不卡頓。
- 高清寬屏視覺體驗：采用16:9黃金比例TFT液晶屏，最高分辨率達1024×600，搭配LED背光，色彩還原度高，細節顯示清晰。

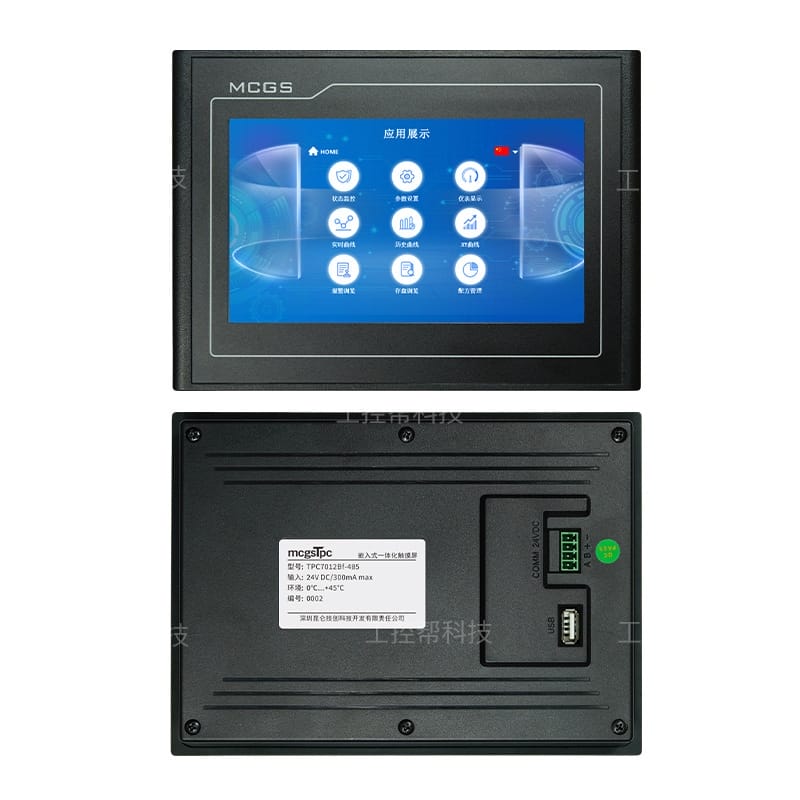

- 超薄精工結構設計：機身厚度僅29mm（部分型號），工業級工程塑料外殼，節省控制柜空間，安裝美觀大方。
- 全場景通訊接口：標配RS232、RS485、USB接口，部分型號擴展LAN以太網口，靈活適配PLC、變頻器、儀表等多設備組網。
- 高等級工業防護：前面板防護等級達IP65，電磁兼容符合工業三級標準，防塵、防水、抗干擾能力卓越。
- 高效數據管理能力：內置大容量存儲，原生支持配方管理、歷史數據記錄與報警日志，滿足復雜工藝追溯需求。

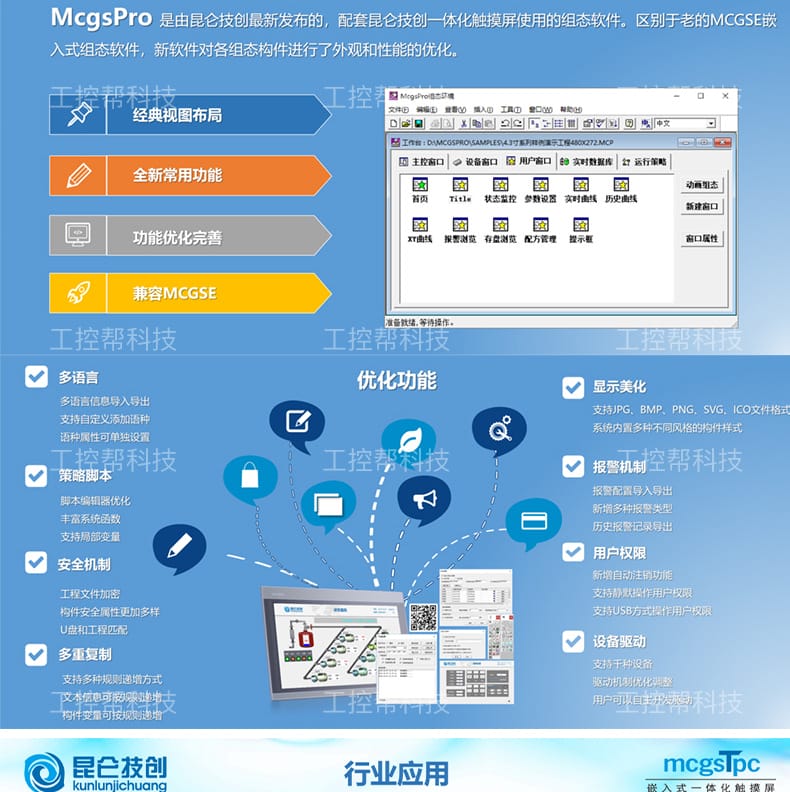

- 多語言與靈活組態：支持百余種語言自主切換，搭配McgsPro組態軟件，拖拽式編程，開發周期短，維護便捷。
- 低功耗寬壓供電：支持DC 24V工業標準供電，整機功耗僅4W/5W，節能穩定，適應復雜工業電網環境。

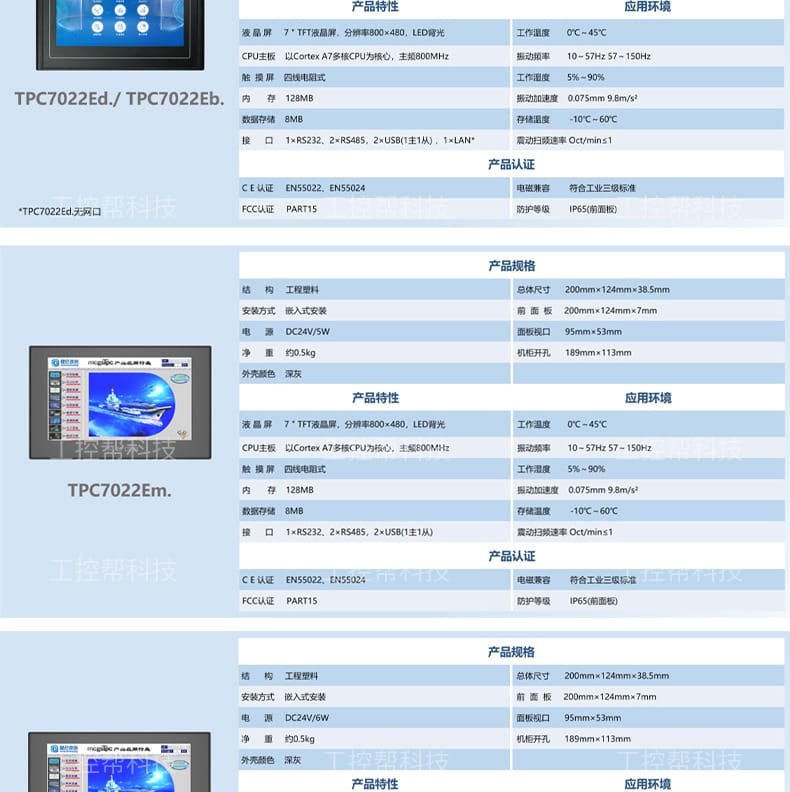

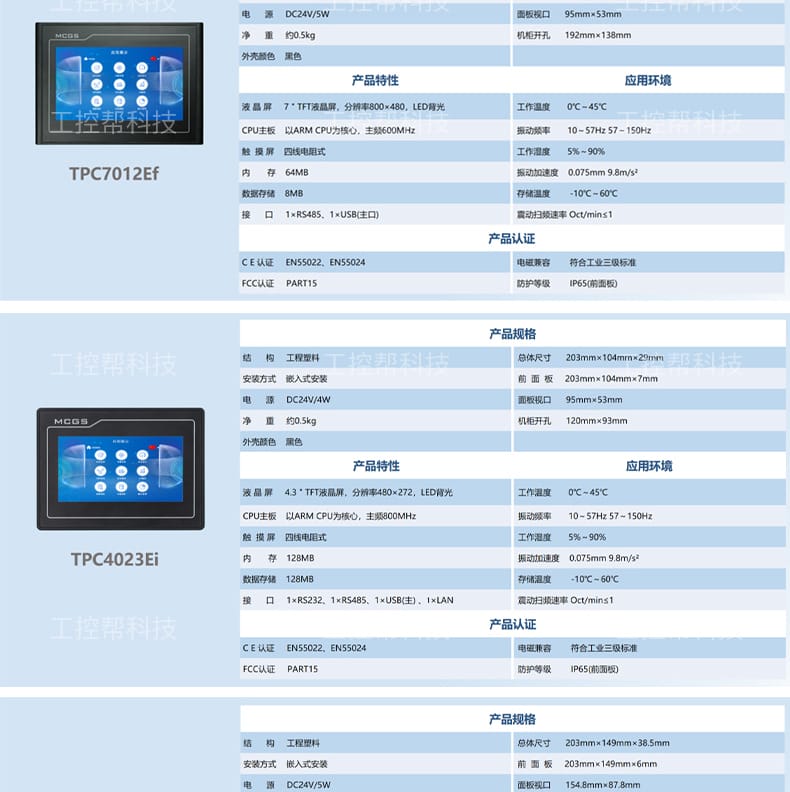

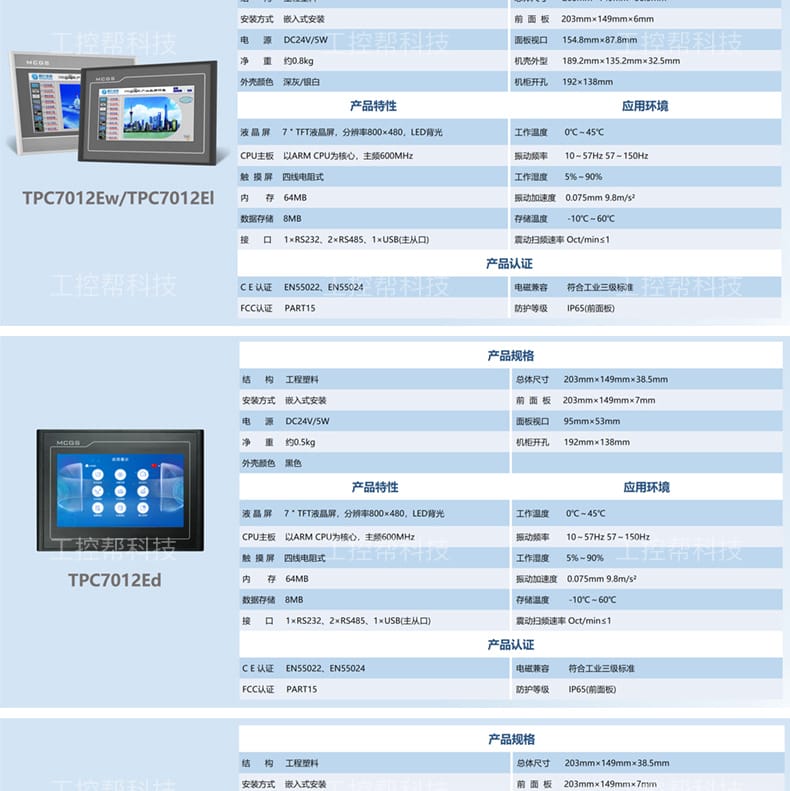

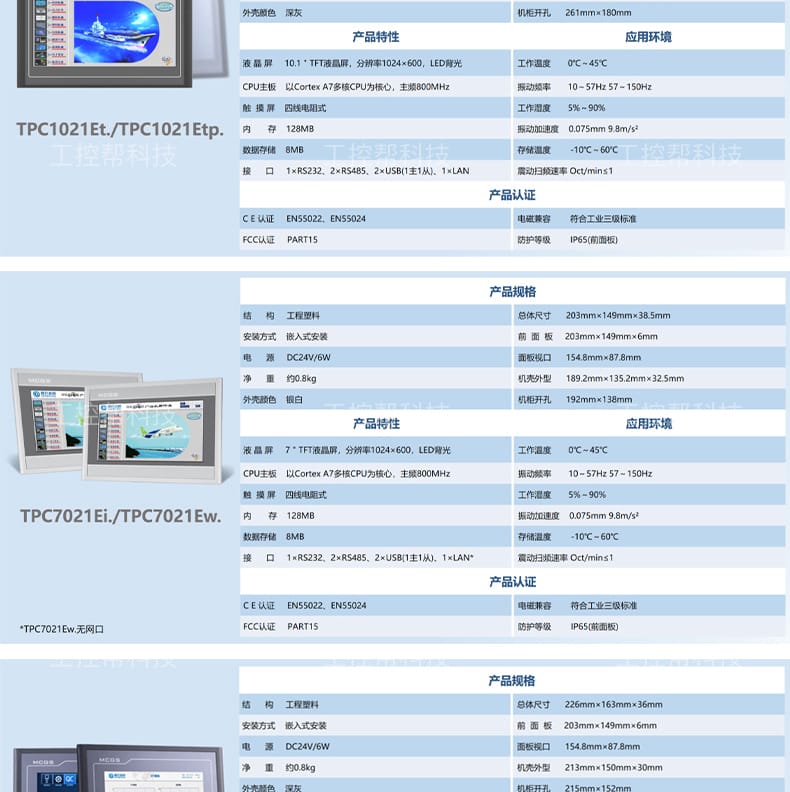

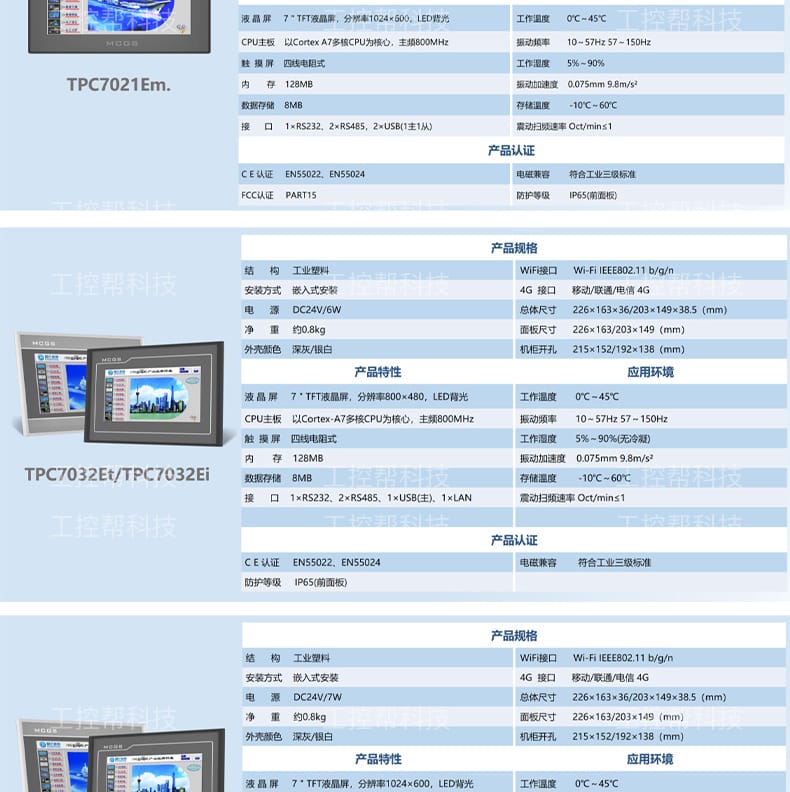

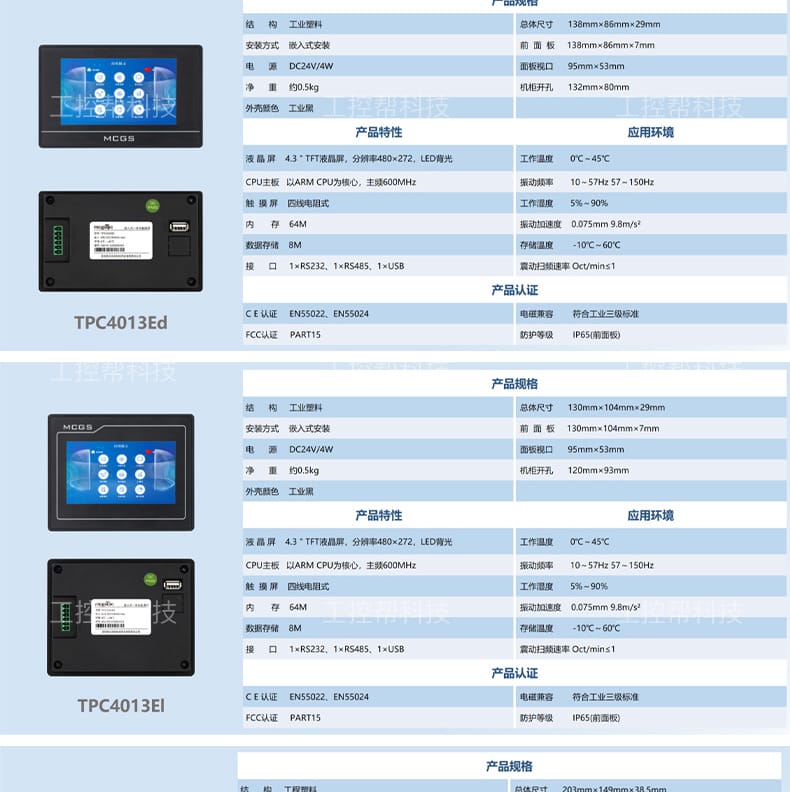

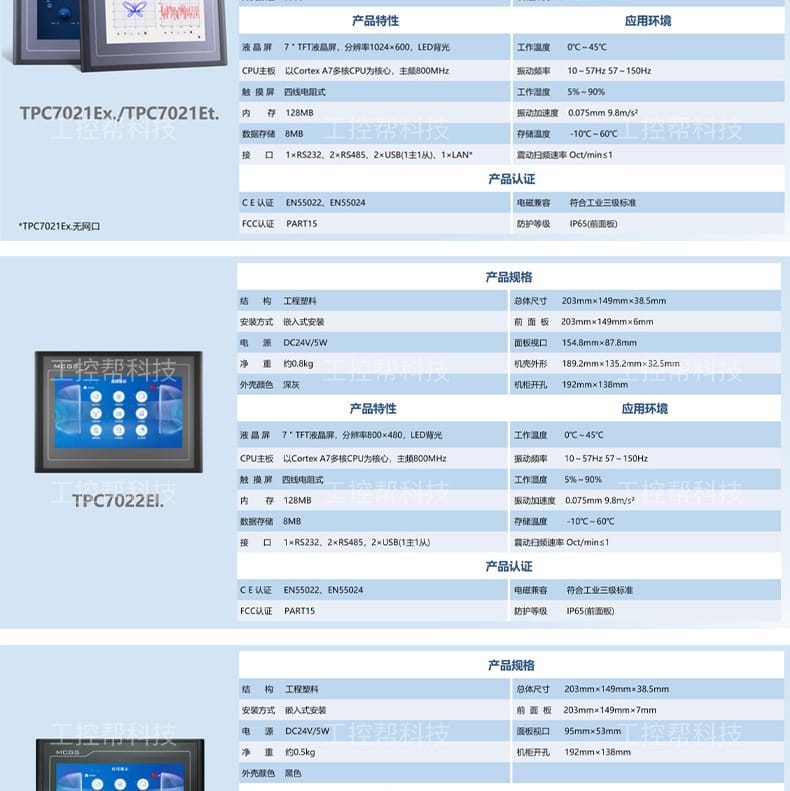

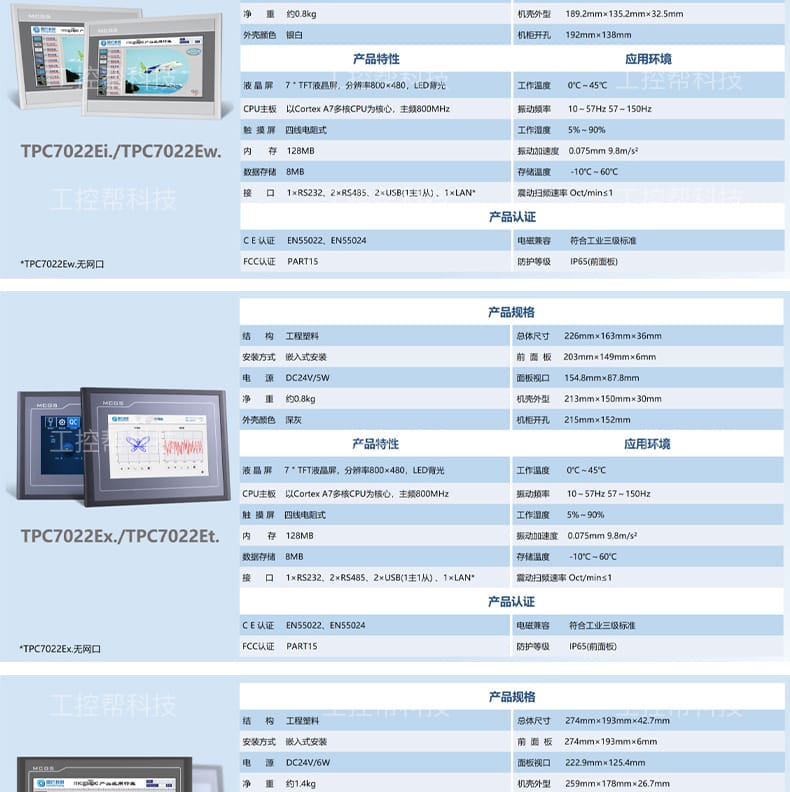

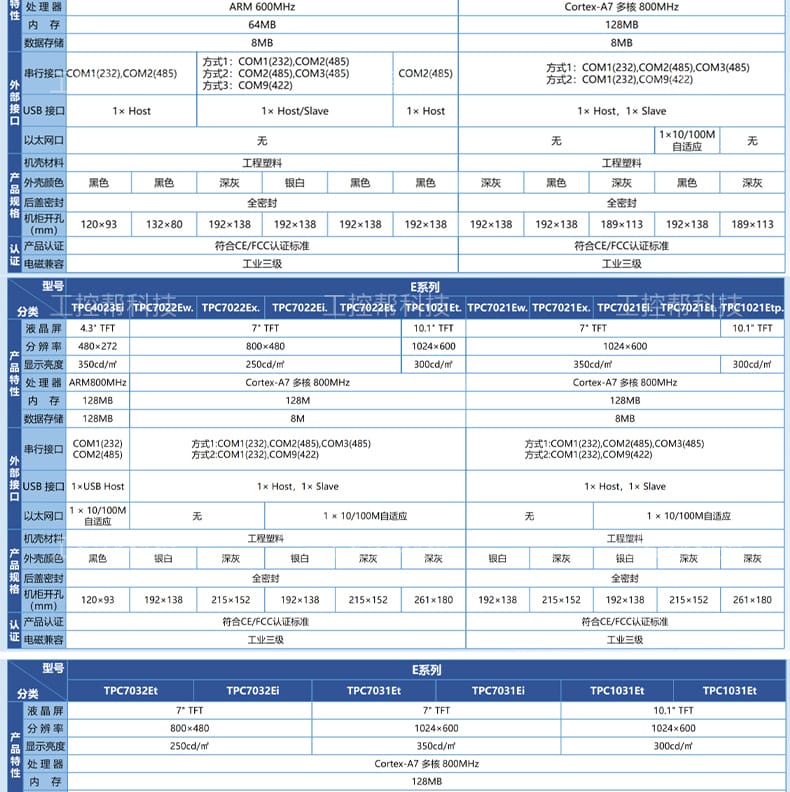

? 技術參數
| 參數類別 |
規格說明 |

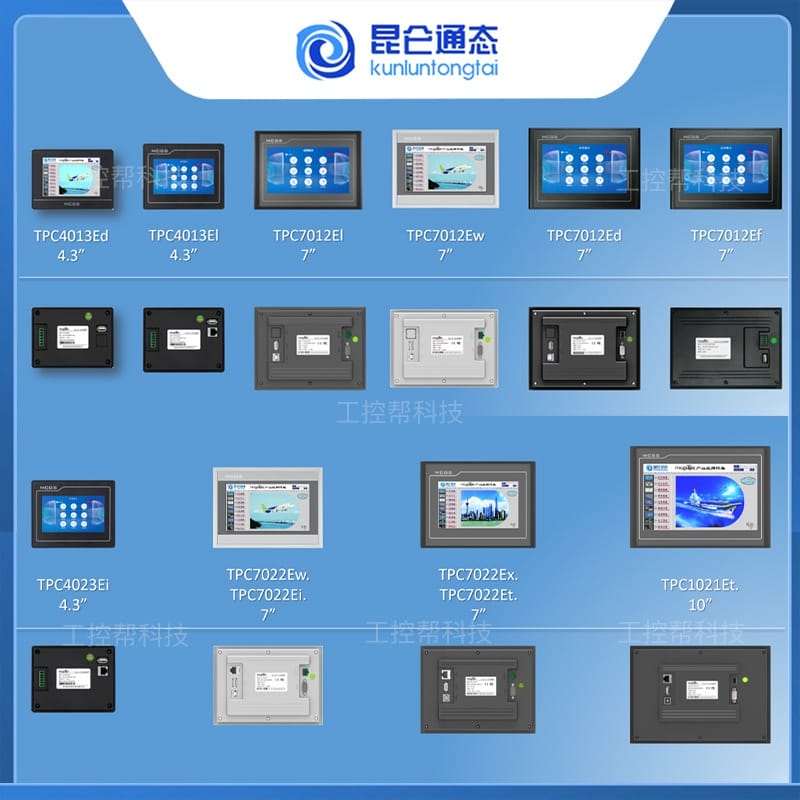

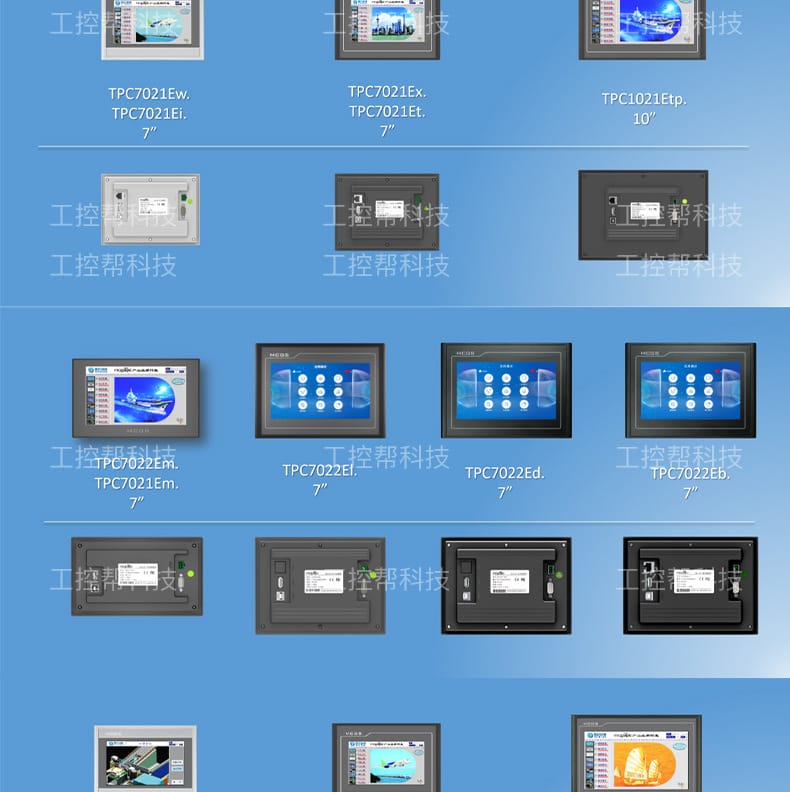

| 屏幕尺寸 |

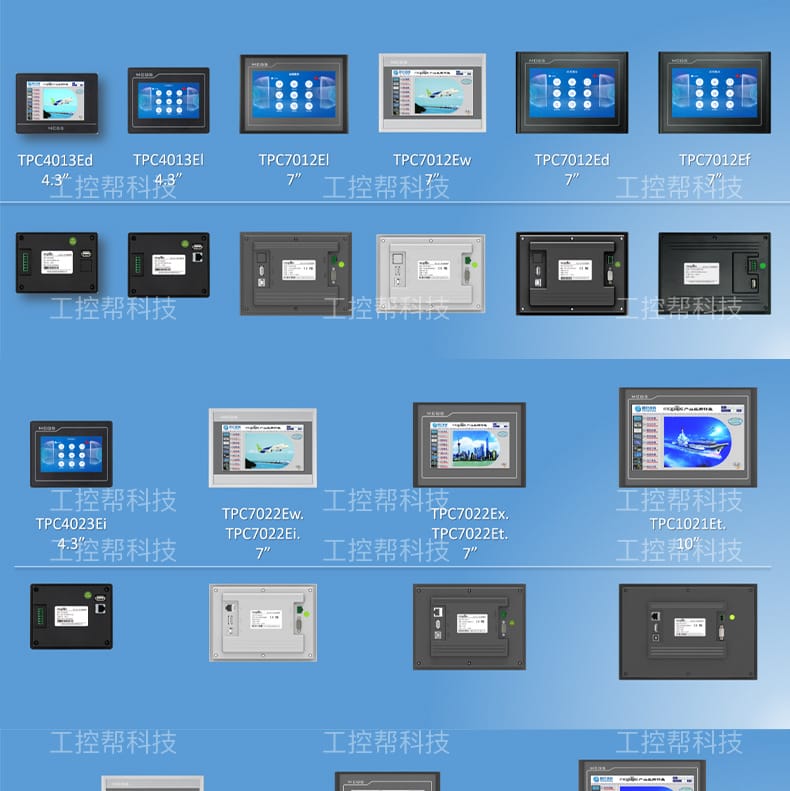

4.3英寸 / 7英寸 / 10.1英寸 |
| 分辨率 |
480×272（4.3寸） / 800×480（7寸/10.1寸） / 最高1024×600 |
| 處理器 |
ARM Cortex多核CPU，主頻600MHz或800MHz |
| 內存/存儲 |
RAM：64MB / 128MB；ROM：8MB / 128MB |
| 觸摸屏類型 |
四線電阻式 |

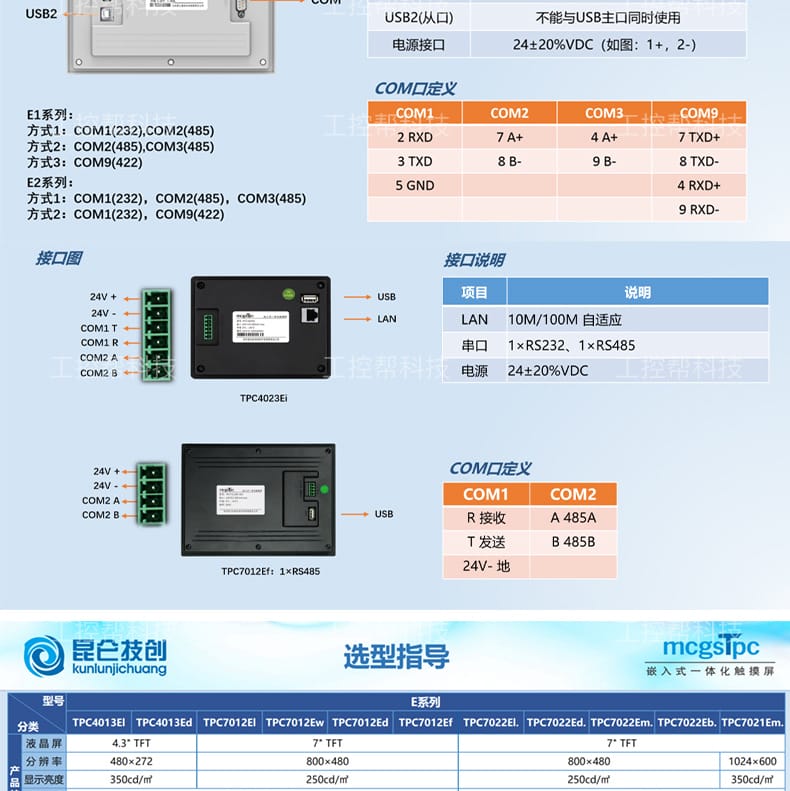

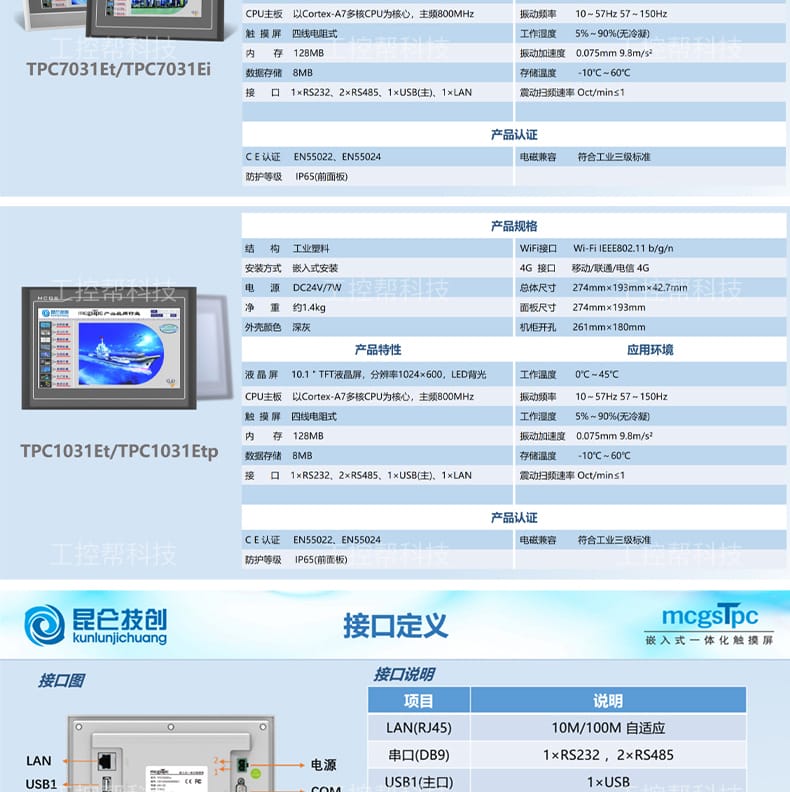

| 通訊接口 |
1×RS232、1~2×RS485、1~2×USB（主/從）、1×LAN（視型號而定） |
| 供電電源 |
DC 24V（功耗4W/5W） |
| 防護等級 |
前面板 IP65 |
| 工作環境 |
溫度：0℃~45℃；濕度：5%~90%（無凝露） |
| 存儲環境 |
溫度：-10℃~60℃ |
| 抗振性能 |
頻率10~150Hz，加速度0.075mm/9.8m/s2，掃頻速率1 Oct/min |
| 產品認證 |
CE、FCC PART15，電磁兼容符合工業三級標準 |
| 外殼材質/顏色 |
工業級工程塑料，工業黑/深灰/銀白 |

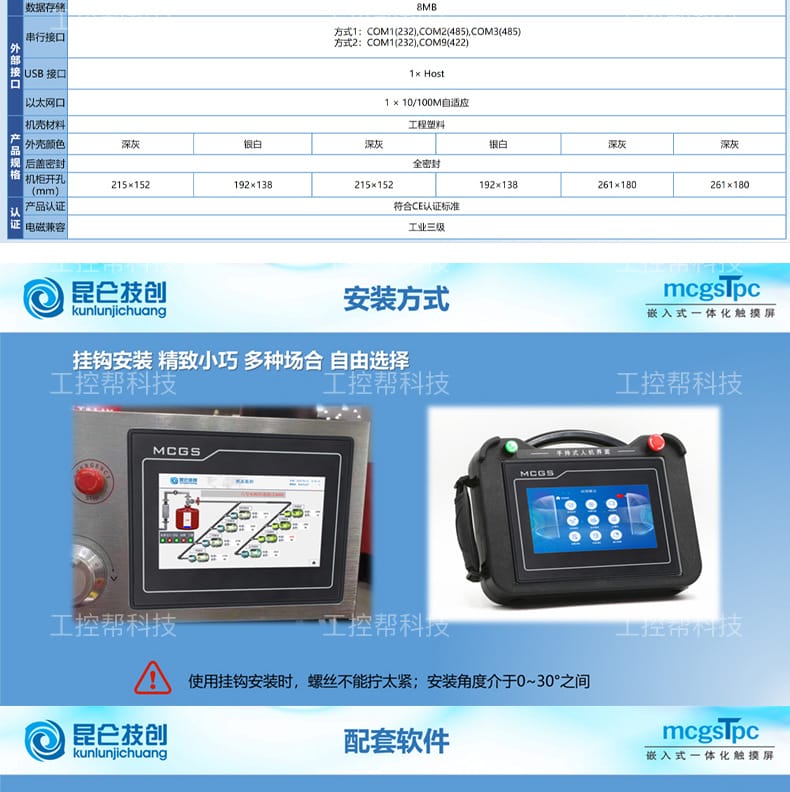

| 安裝開孔 |
依型號不同，標準嵌入式開孔（如4.3寸：132×80mm，7寸：192×138mm等） |

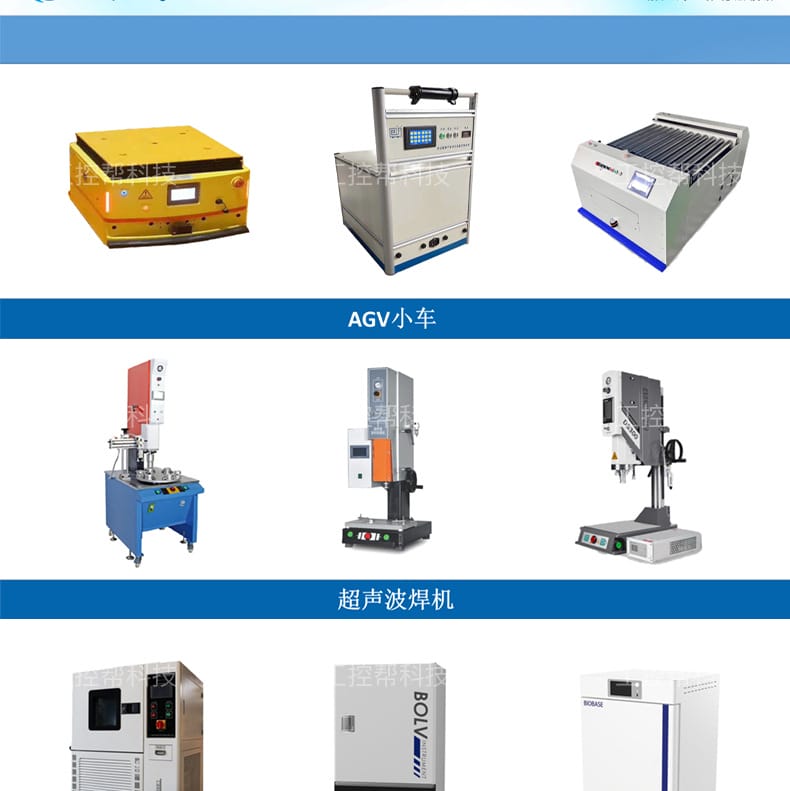

? 應用行業

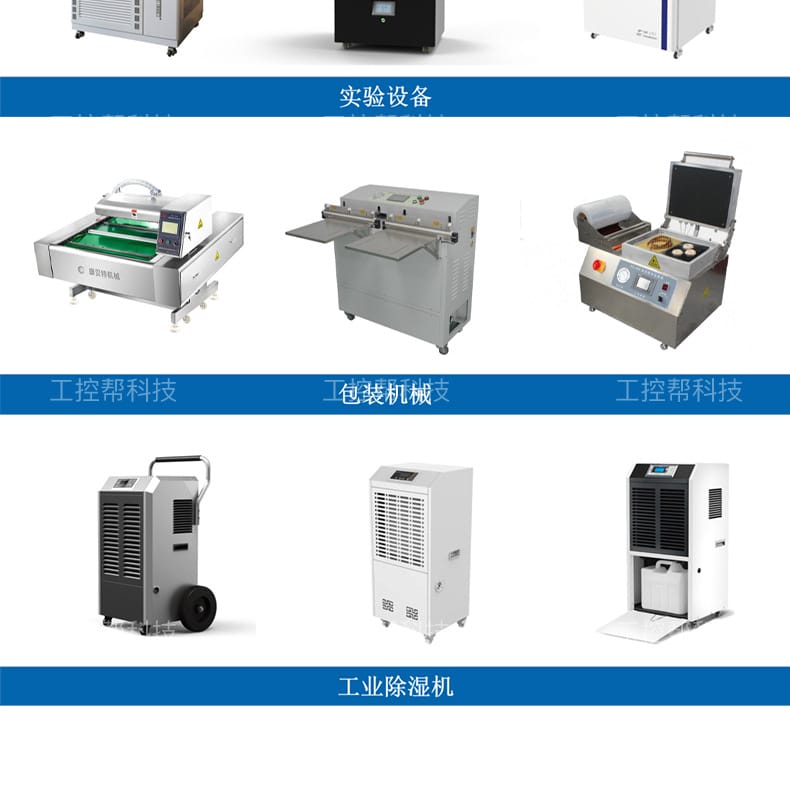

廣泛應用于工業自動化控制、數控機床、包裝與印刷機械、紡織設備、環保水處理、智能倉儲物流、樓宇自控、新能源裝備及過程控制系統等領域。特別適用于需要穩定人機交互界面、實時數據采集、設備狀態監控與配方管理的工業現場環境。
? 安裝條件
- 開孔與嵌入：采用標準嵌入式面板安裝，必須嚴格按照對應型號的《機柜開孔尺寸圖》進行精準切割，確保面板貼合無縫隙。
- 散熱與空間：設備背面需預留≥50mm的接線與散熱空間，控制柜內應保持空氣流通，避免密閉高溫環境。
- 電源配置：必須提供穩定可靠的DC 24V工業電源，建議配置獨立斷路器或隔離變壓器，嚴禁與大功率感性負載共用回路。
- 環境選址：安裝位置應避開強電磁干擾源（如變頻器、大功率電機）、高溫?zé)嵩醇瓣?yáng)光直射區域；柜內需保持干燥、無腐蝕性氣體。
- 接地規范：設備金屬外殼、通訊屏蔽層及電源地線需嚴格按照工業標準單點可靠接地，接地電阻≤4Ω，以保障EMC性能與通訊穩定性。
?? 注意事項
- 屏幕操作與清潔：電阻屏建議使用觸控筆或指腹輕觸，嚴禁使用尖銳硬物刮劃；清潔時請用柔軟微濕干布擦拭，禁用酒精、丙酮等有機溶劑。
- 數據備份機制：工程文件、配方及歷史數據需定期通過USB或網絡導出備份，防止意外斷電、系統升級或硬件故障導致數據丟失。
- 環境極限限制：嚴禁在超出規定溫濕度范圍或存在劇烈沖擊/持續強振動的環境中運行；低溫冷啟動時建議設備預熱后再投入生產。
- 通訊接線規范：RS485通訊務必使用雙絞屏蔽線，注意終端電阻匹配與A/B線極性正確；USB與LAN接口避免頻繁熱插拔，插拔時請確保設備斷電或軟件安全彈出。
- 軟件版本匹配：組態工程請使用官方最新版McgsPro軟件進行編譯與下載，確保工程文件與觸摸屏Linux內核版本完全兼容。
- 防護邊界認知：僅前面板具備IP65防護等級，設備背面、接口區及開孔縫隙無防水設計。安裝時務必做好線纜防水接頭密封與柜體底部防護，防止冷凝水或粉塵侵入。
