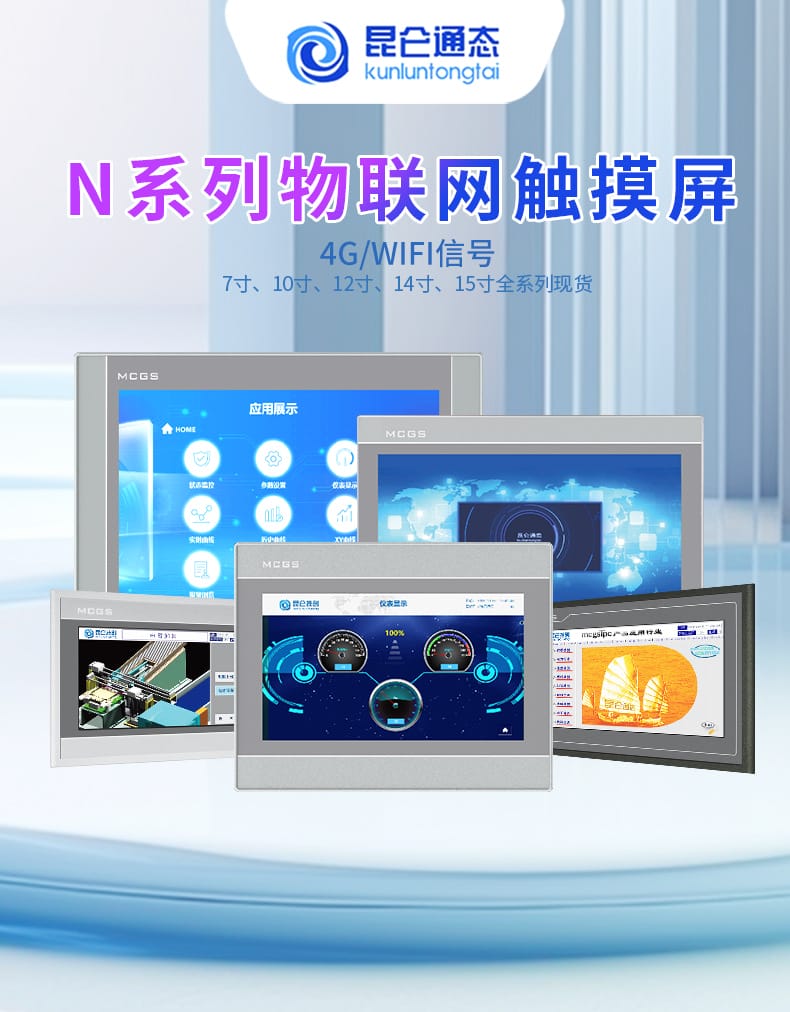

MCGS昆侖通態物聯網觸摸屏（N系列）產品說明

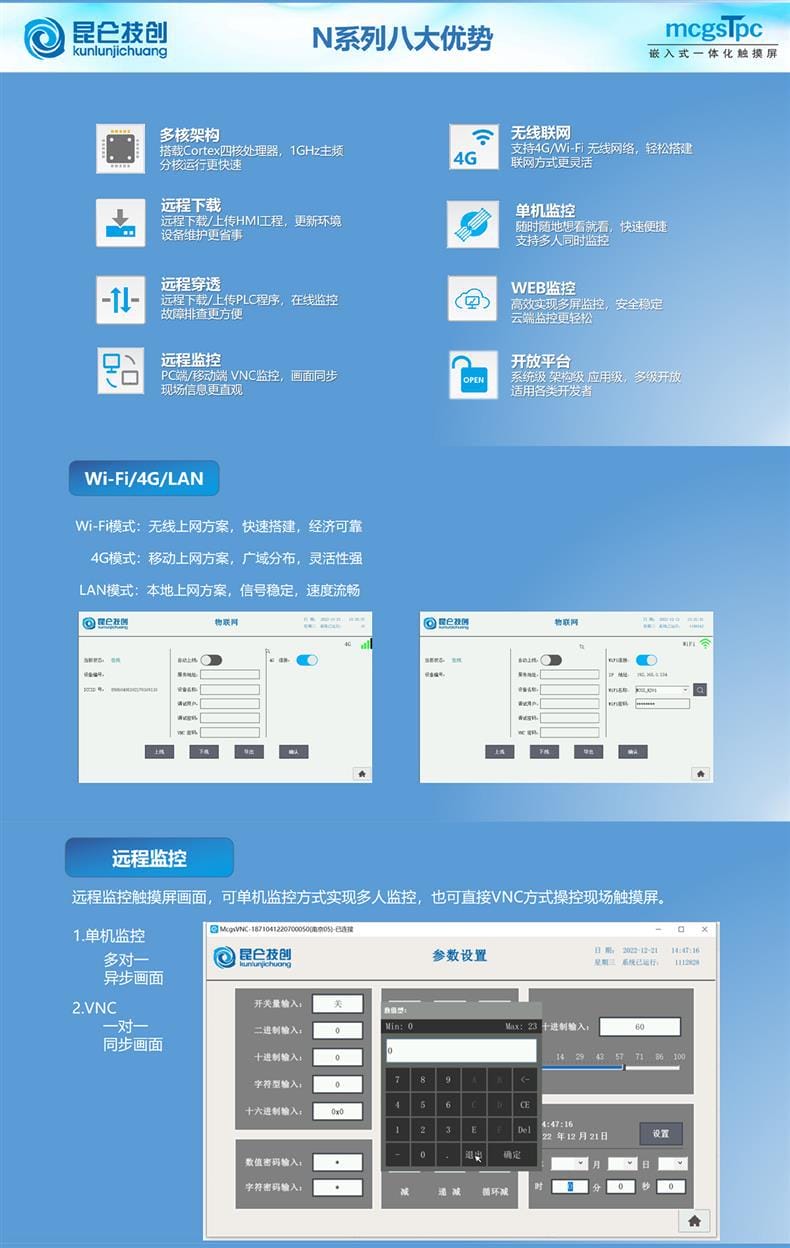

一、核心特點

多核高性能架構：搭載Cortex-A53四核處理器，主頻高達1GHz，采用分核運行機制，畫面刷新、邏輯運算與數據通信并行處理，響應更迅速、系統更穩定。
全場景無線聯網：原生支持4G全網通（移動/聯通/電信）、Wi-Fi（IEEE 802.11 b/g/n）及LAN以太網，適配固定機柜、移動設備及廣域分布場景，組網方式靈活經濟。

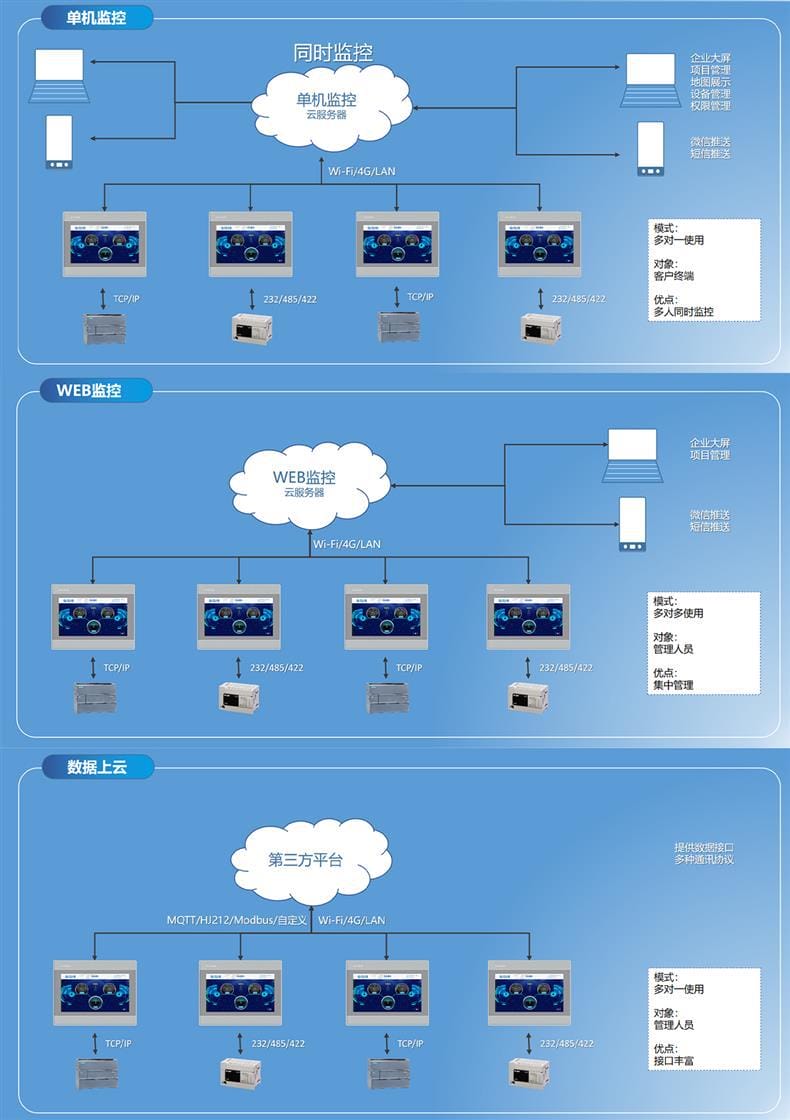

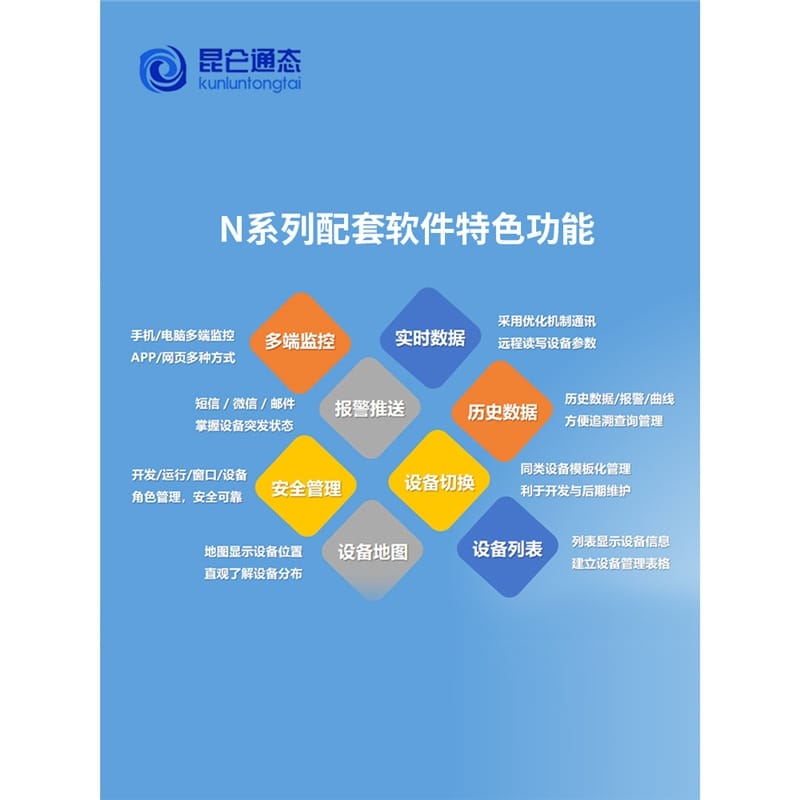

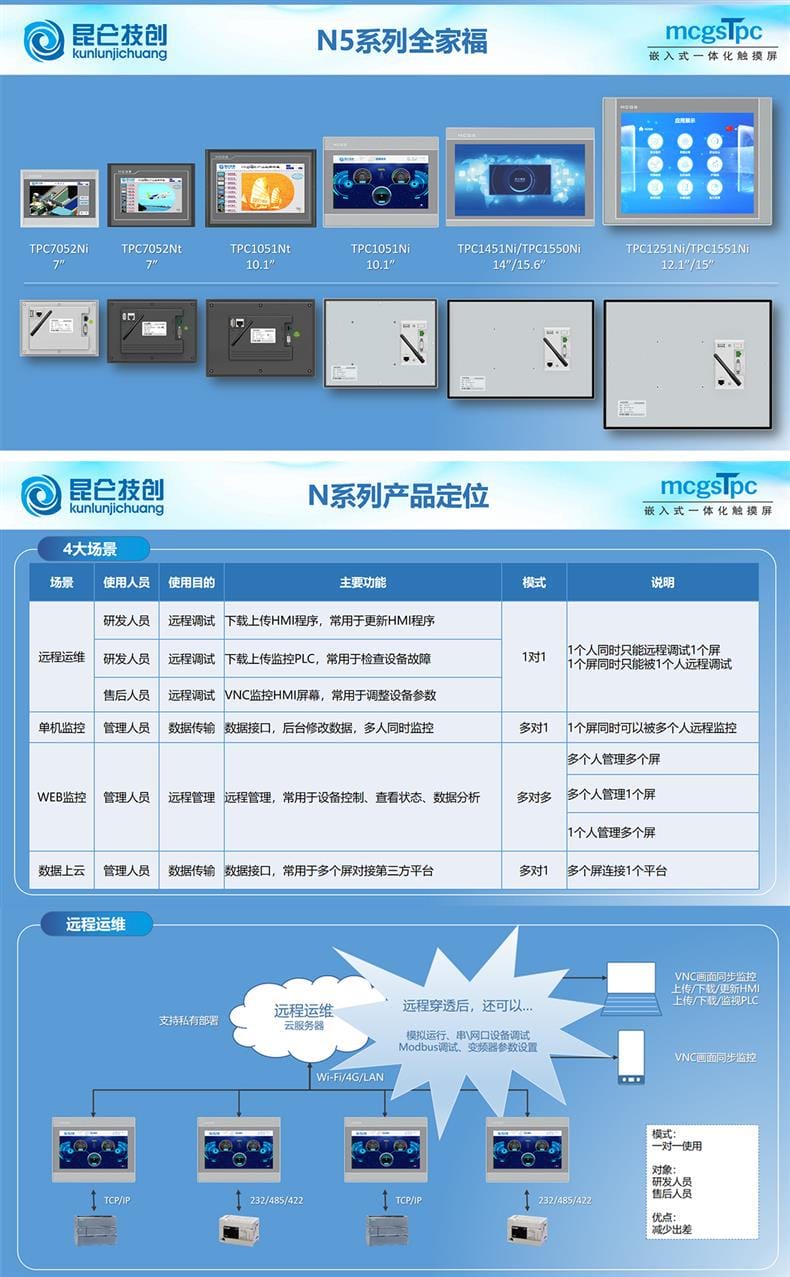

四大智能運維模式：

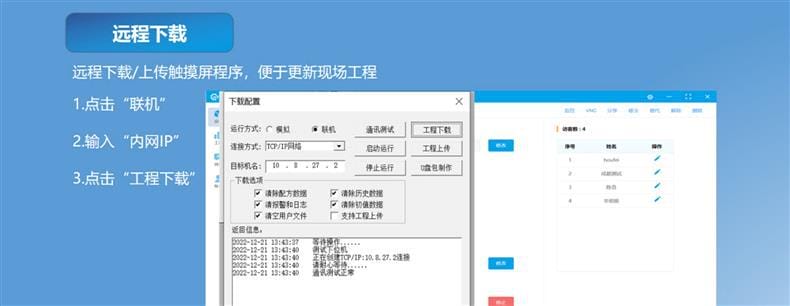

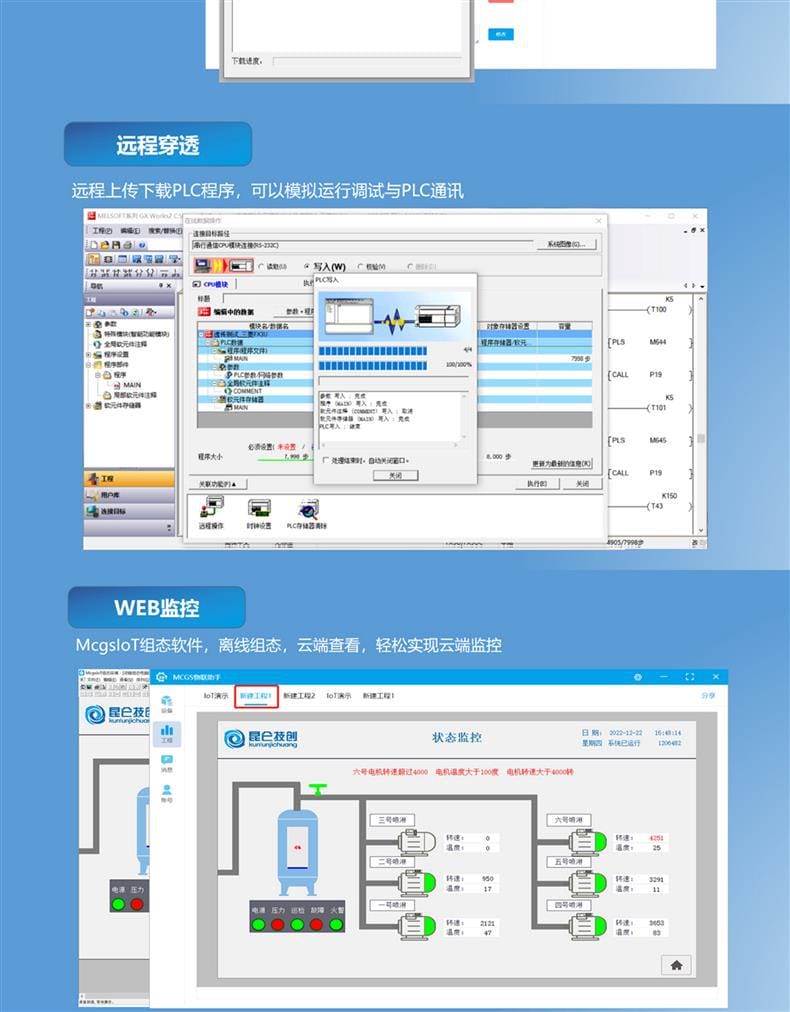

- 遠程運維：支持VNC畫面同步監控，1對1遠程下載/上傳HMI及PLC程序，支持模擬運行與串口/網口穿透調試，大幅降低現場出差成本。
- 單機監控：多對一異步監控模式，支持多人同時查看設備狀態與運行數據，適用于企業數據大屏與項目集中管理。
- WEB監控：多對多云端協同管理，支持設備遠程控制、實時狀態查看與歷史數據分析，具備完善的權限分級體系。
- 數據上云：提供標準化數據接口，內置MQTT、HJ212、Modbus及自定義協議，無縫對接各類第三方云平臺與MES/SCADA系統。
全開放生態平臺：系統級、架構級、應用級多級開放，兼容各類開發者需求，支持離線組態與云端一鍵部署。
工業級可靠設計：前面板IP65高防護等級，鑄鋁/工業塑料高強度外殼，抗振動、抗電磁干擾，全面符合工業三級EMC標準。

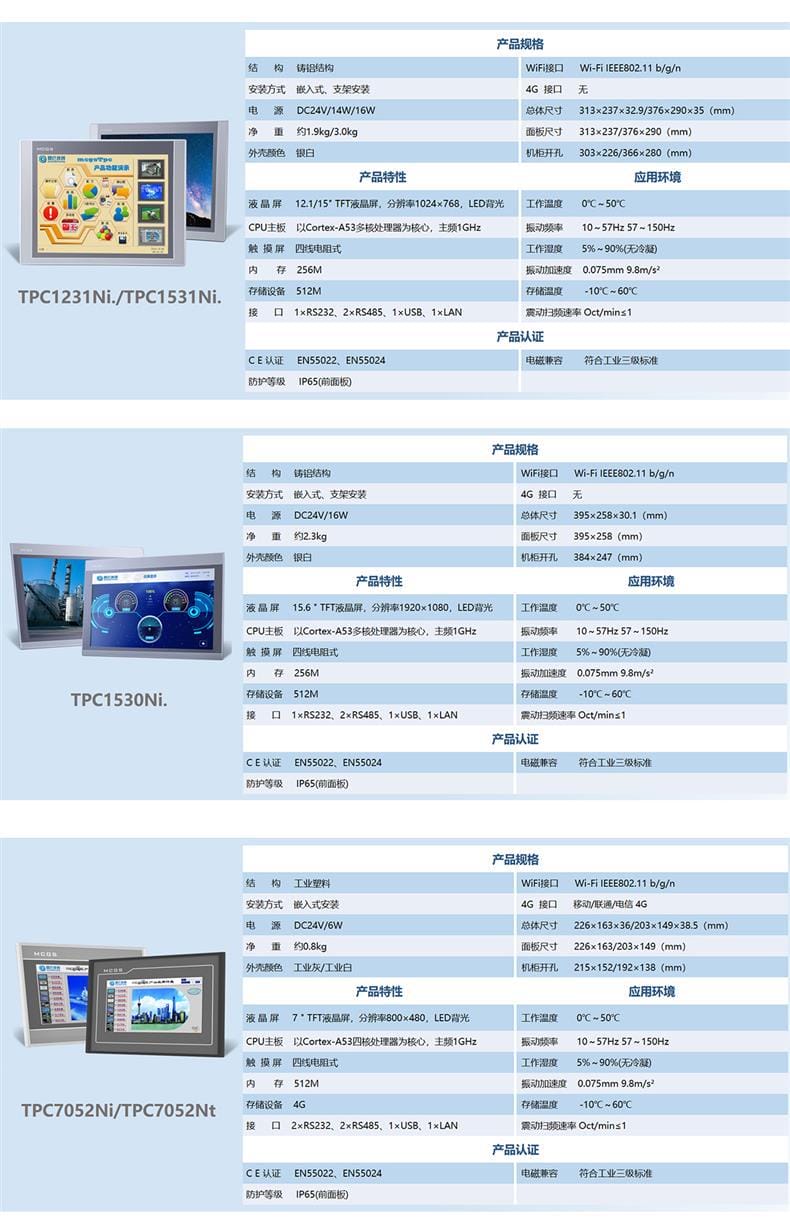

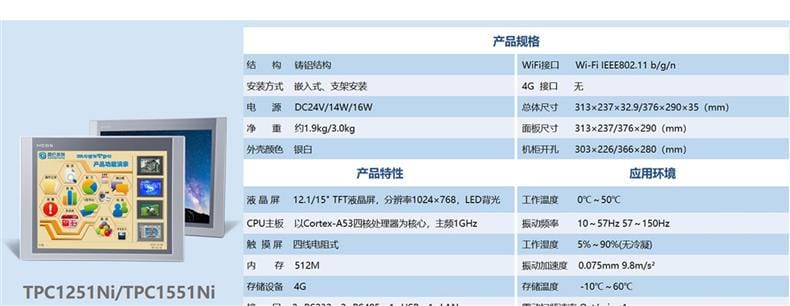

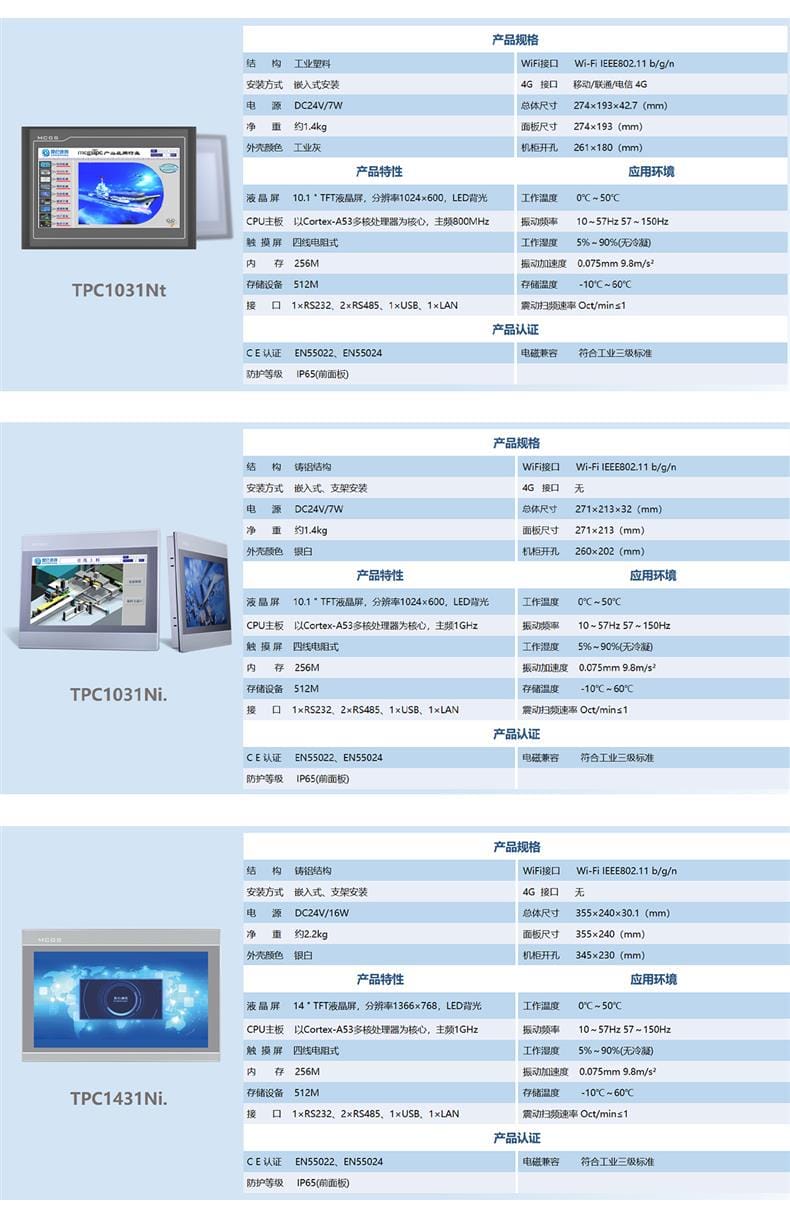

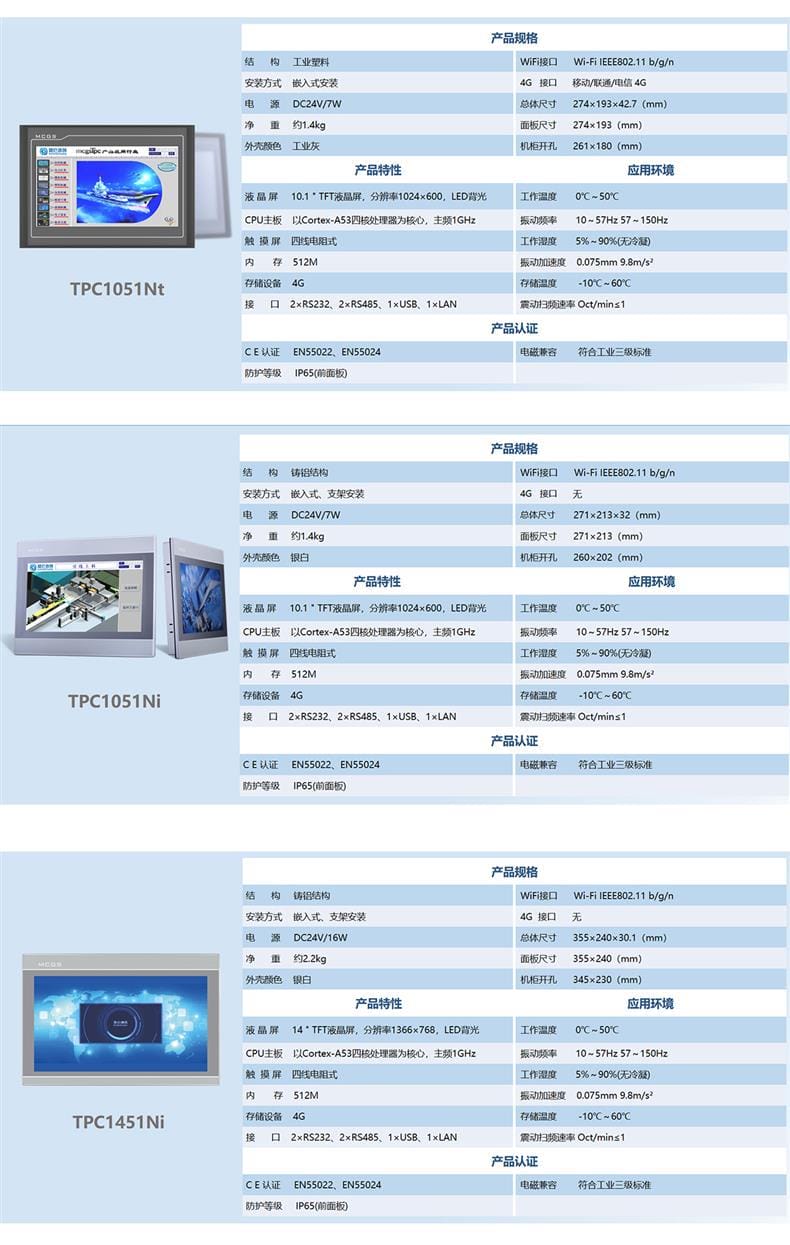

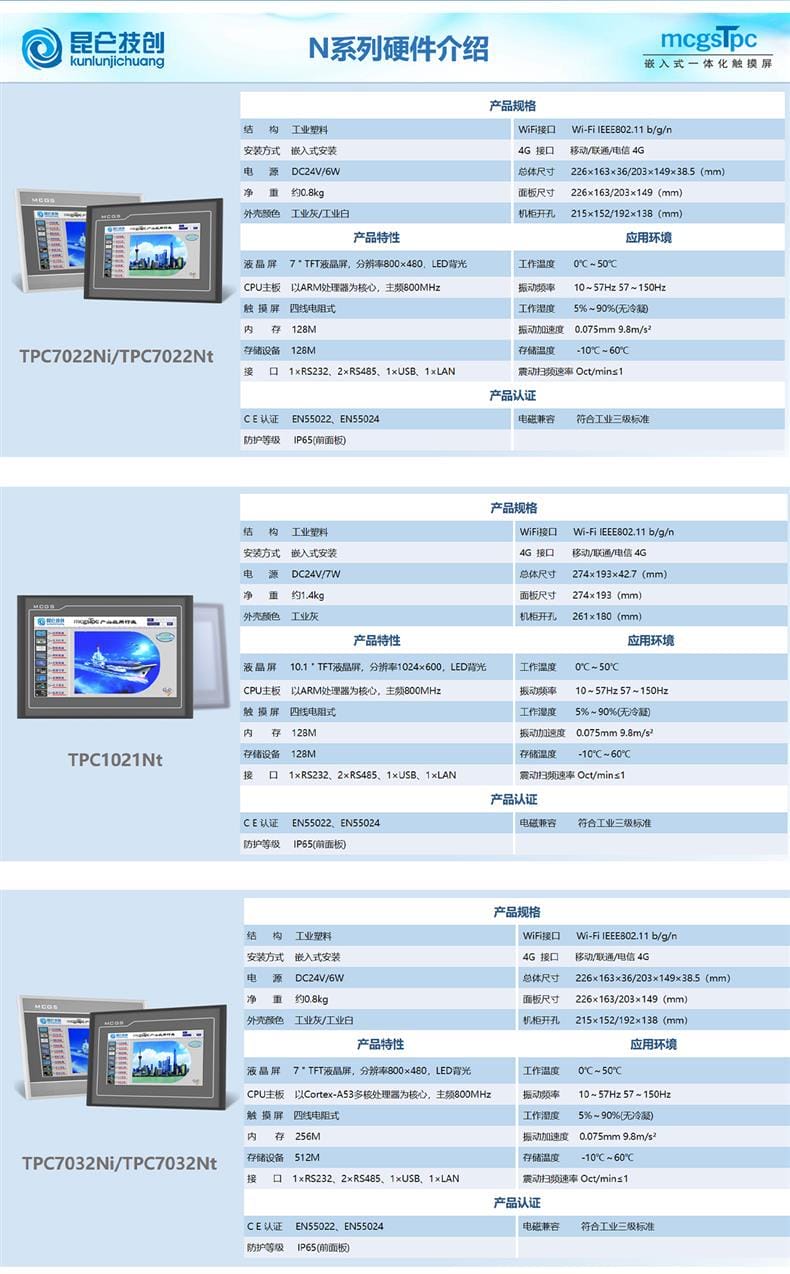

二、技術參數

參數類別	規格說明

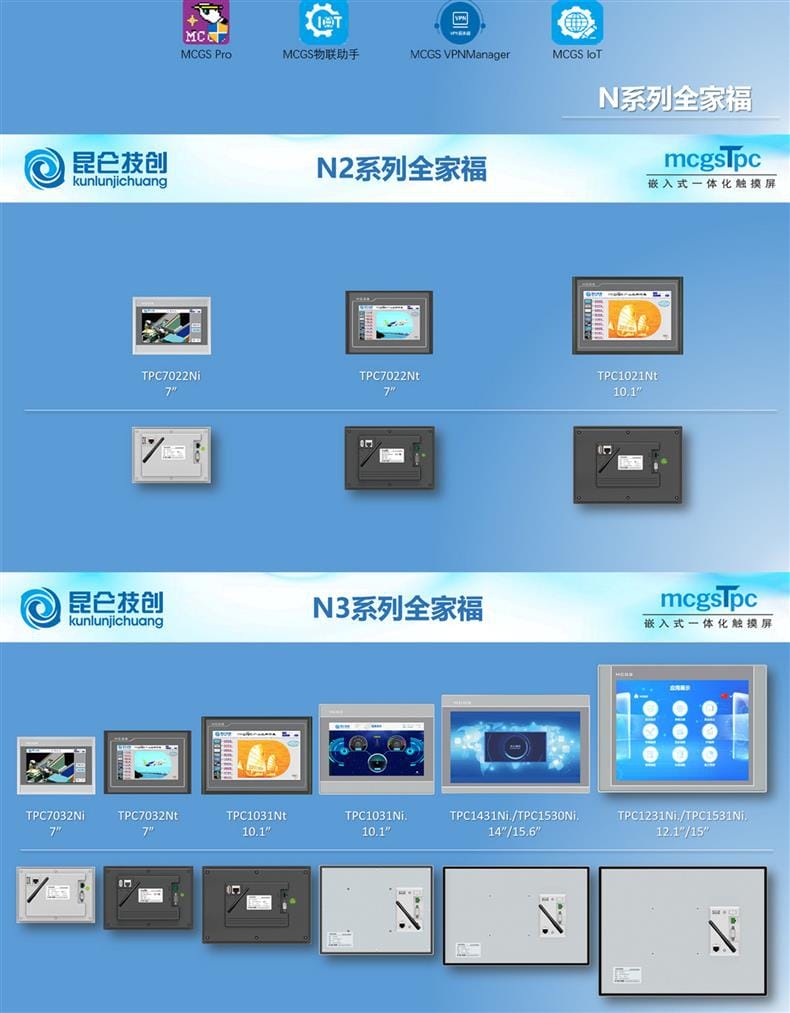

屏幕規格	7英寸(800×480)、10.1英寸(1024×600)、12.1/14/15/15.6英寸全系列可選；TFT LCD，LED背光，四線電阻式觸摸屏
核心硬件	CPU：Cortex-A53四核，主頻800MHz/1GHz；內存：128MB/256MB；存儲：128MB/512MB

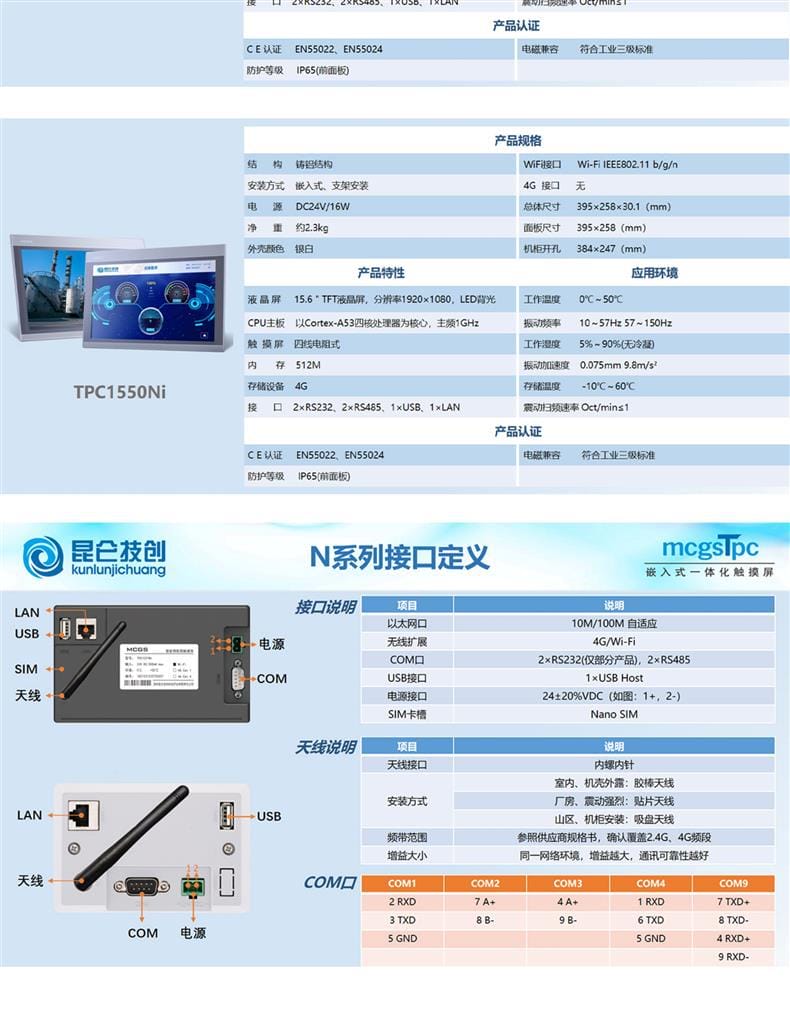

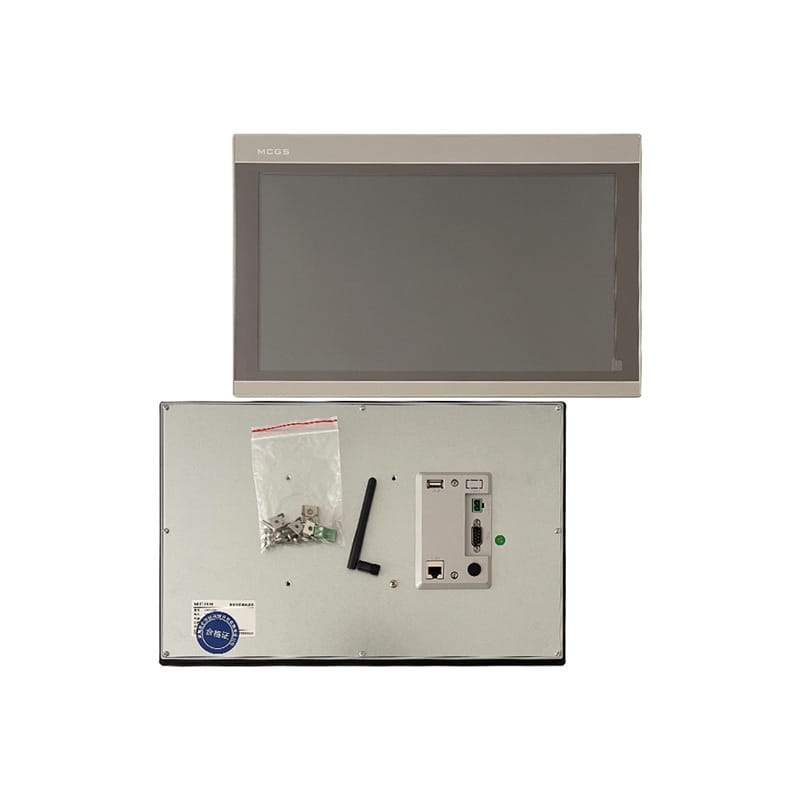

通信接口	1×RS232、2×RS485、1×USB Host、1×LAN以太網口、Wi-Fi模塊、4G全網通模塊
供電參數	DC 24V，典型功耗6W~7W（視屏幕尺寸與負載而定）
外形與開孔	7寸：226×163×36mm（開孔215×152mm）；10.1寸：274×193×42.7mm（開孔261×180mm）；其他尺寸詳見官方選型手冊
防護等級	前面板IP65（防塵防水）
工作環境	工作溫度：0℃~50℃；工作濕度：5%~90%（無冷凝）；存儲溫度：-10℃~60℃
抗振性能	10~57Hz(振幅0.075mm)，57~150Hz(加速度9.8m/s2)，掃頻速率1 Oct/min
認證標準	CE認證（EN55022/EN55024），符合工業三級電磁兼容標準

三、應用行業

本產品廣泛適用于需要遠程監控、數據上云及分布式管理的工業物聯網場景，核心覆蓋行業包括：

工業自動化與智能制造：PLC/HMI集中控制、產線狀態實時監控、設備參數遠程調試與固件升級。
環保監測與水務管理：水質/大氣數據采集、泵站遠程控制、HJ212環保協議直連監管平臺。
能源管理與樓宇自控：配電系統能耗監控、暖通空調（HVAC）參數調節、建筑設備云端集中運維。
農業物聯網與智慧園區：溫室環境監控、智能灌溉控制、多節點設備統一接入與數據可視化。
第三方平臺集成：為各類定制化云平臺、ERP系統提供標準化、高并發的數據接口服務。

四、安裝條件

安裝方式：采用標準嵌入式面板安裝，必須嚴格按照對應型號的機柜開孔尺寸進行精密切割，確保面板與柜體無縫貼合。
供電要求：需提供穩定可靠的DC 24V直流電源，建議配備獨立工業開關電源及過壓/過流保護裝置，電源功率余量需≥20%。
網絡環境：啟用物聯網功能前，需確認現場具備穩定的4G信號覆蓋或Wi-Fi/LAN網絡接入；4G模式需插入已激活的SIM卡并確保數據套餐有效。
環境適配：安裝位置應避開強電磁干擾源、高溫熱源及腐蝕性氣體；工作環境溫度嚴格控制在0℃~50℃，避免設備表面或內部產生冷凝水。
散熱與固定：設備背部需預留≥50mm散熱空間，安裝卡扣需對角均勻鎖緊，防止設備在長期振動或沖擊環境下發生位移或松動。

五、注意事項

遠程調試限制：VNC畫面同步與HMI/PLC程序遠程下載采用“1對1”獨占通道，同一時刻僅允許單人操作，多人并發連接將導致通道沖突或自動斷開。
數據安全與備份：執行遠程下載、工程更新或參數修改前，務必通過U盤或本地網絡完整備份當前HMI工程、配方數據及歷史日志，防止誤操作導致數據丟失。
網絡與信號優化：4G/Wi-Fi信號強度直接決定遠程監控的流暢度與穩定性，建議在信號衰減區域加裝外置高增益天線或優先采用LAN有線連接。
防護邊界說明：IP65防護等級僅針對前面板，設備背部接口、線纜連接處及散熱孔不具備防水能力，必須安裝于標準工業控制柜內并做好線纜密封。
權限與安全管理：啟用WEB監控與數據上云功能時，務必立即修改默認管理員密碼，配置IP訪問白名單及操作權限分級，嚴防未授權訪問與數據泄露。
定期維護巡檢：建議每季度檢查接線端子緊固狀態、清理散熱孔積塵，并定期驗證4G模塊SIM卡狀態、云平臺數據同步日志及系統運行時間。
