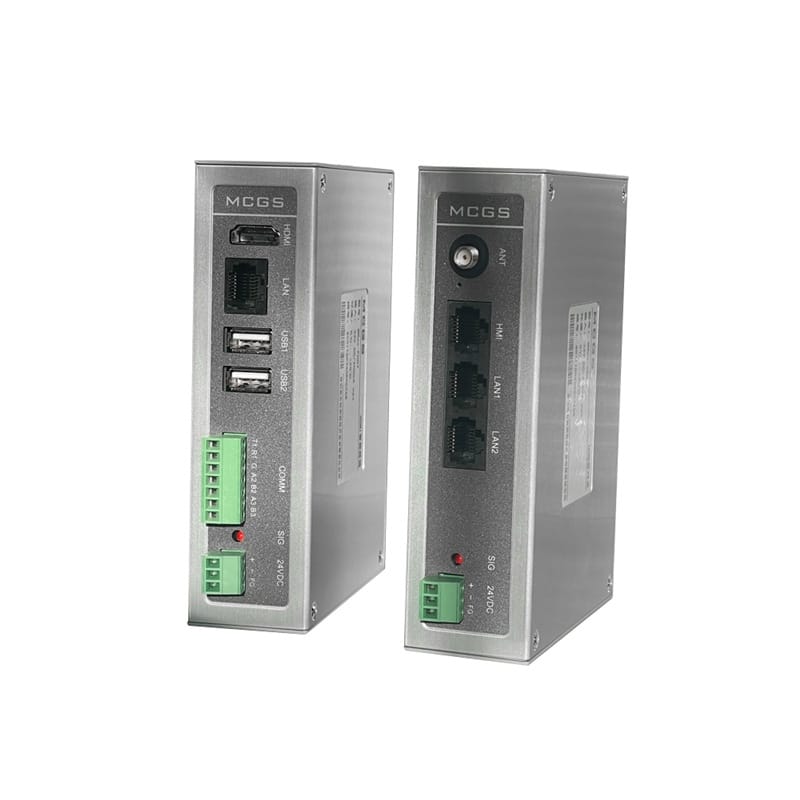

昆侖通態MCGS物聯網盒子（MBox-FHD7 & MBox-4GT/4GR）產品技術手冊
? 核心特點
- 雙模協同架構：4G物聯網關與HDMI智能終端可獨立或組合部署，實現“屏機分離”與“移動物聯”雙重優勢。
- 工業級高可靠性：采用工程塑料+鋁合金蓋板，電磁兼容達工業三級標準，支持寬溫寬濕環境穩定運行。
- 靈活組網與數據透?jìng)?/strong>：支持4G全網通接入，內置多路自適應網口與串口，輕松實現PLC/HMI/儀表局域網互訪與遠程透?jìng)鳌?/li>
- 大屏高清可視化：HDMI終端支持最高1080P分辨率輸出，完美適配任意HDMI顯示設備，打造工業級實時數據看板。
- 長效服務保障：提供“一年質保，五年保修”官方服務承諾，顯著降低設備全生命周期運維成本。
? 技術參數

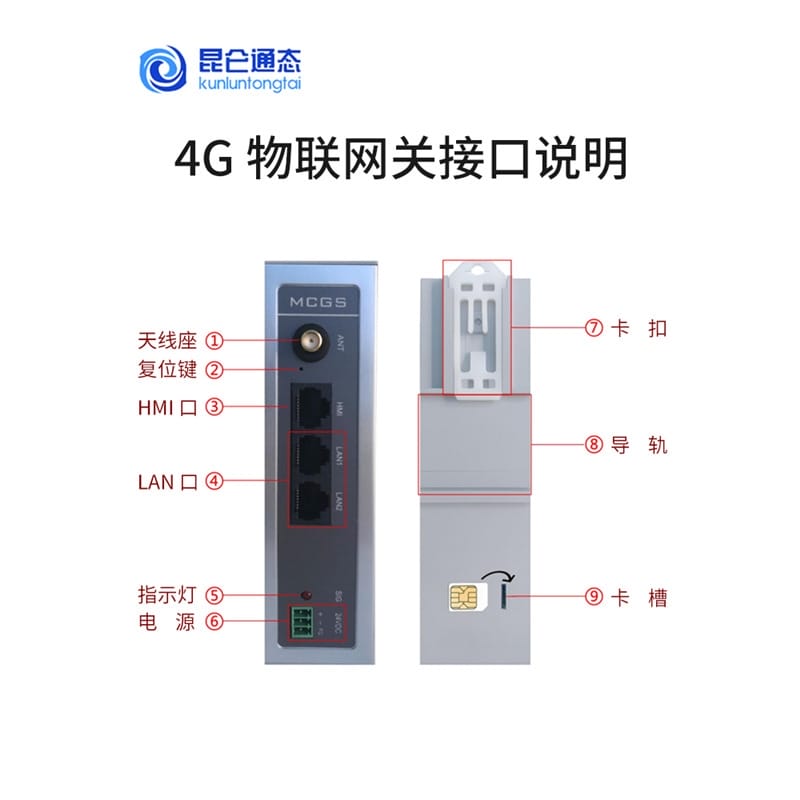

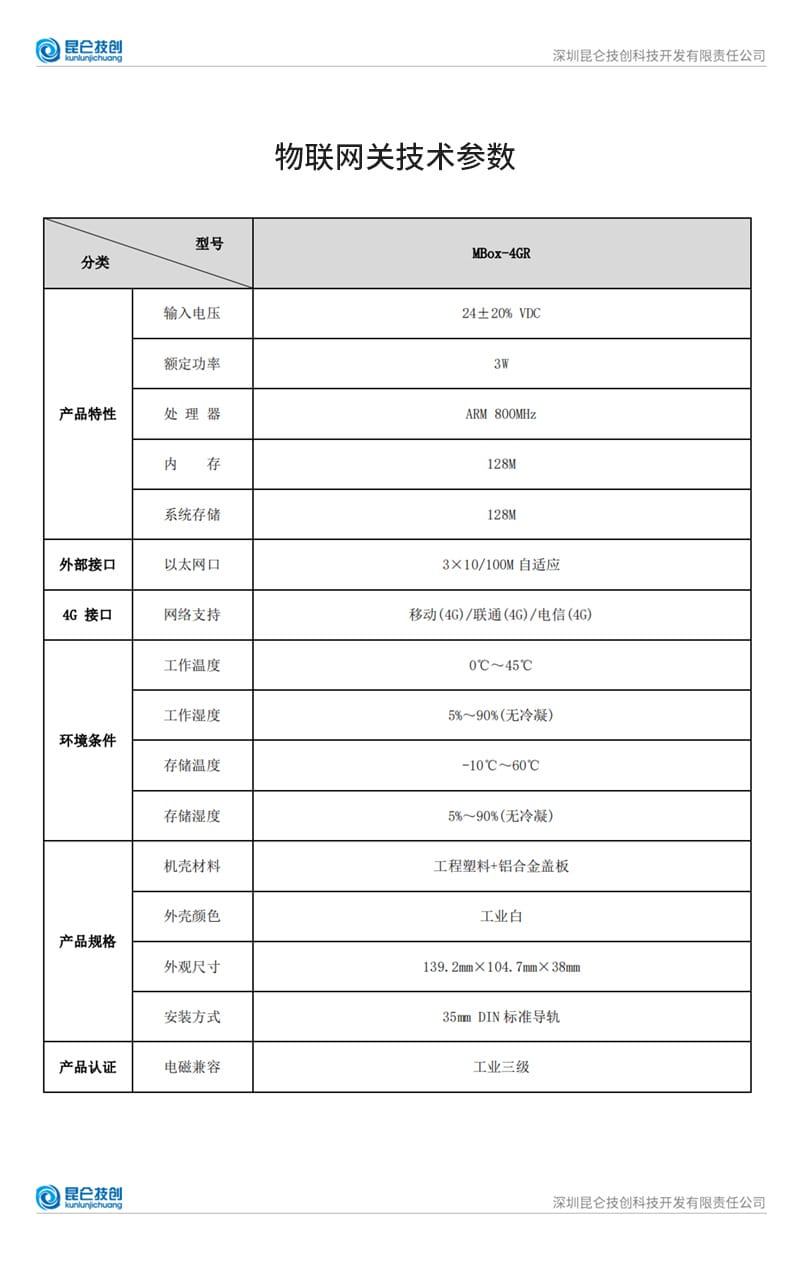

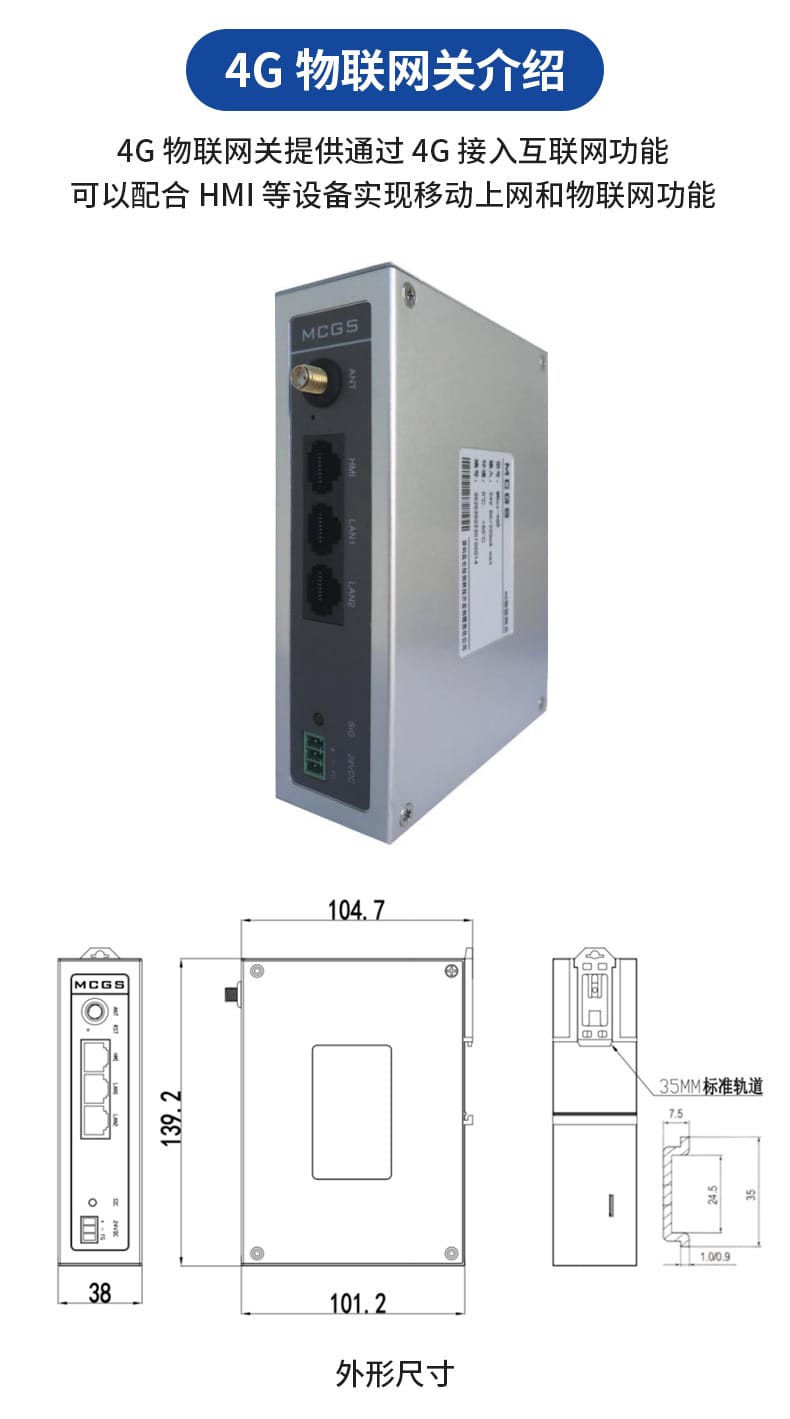

MBox-4GT/4GR（4G物聯網關）
| 參數類別 | 規格指標 |
|---|---|
| 核心配置 | ARM 800MHz處理器 / 128MB內存 / 128MB系統存儲 |
| 電源功耗 | DC 24V±20% / 額定3W |
| 網絡接口 | 3×10/100M自適應以太網口（HMI口/LAN1/LAN2） |
| 無線通信 | 支持移動/聯通/電信4G全網通 |
| 尺寸材質 | 139.2×104.7×38mm / 工程塑料+鋁合金蓋板（工業白） |
| 環境適應 | 工作：0℃~45℃，5%~90%RH(無冷凝)；存儲：-10℃~60℃ |

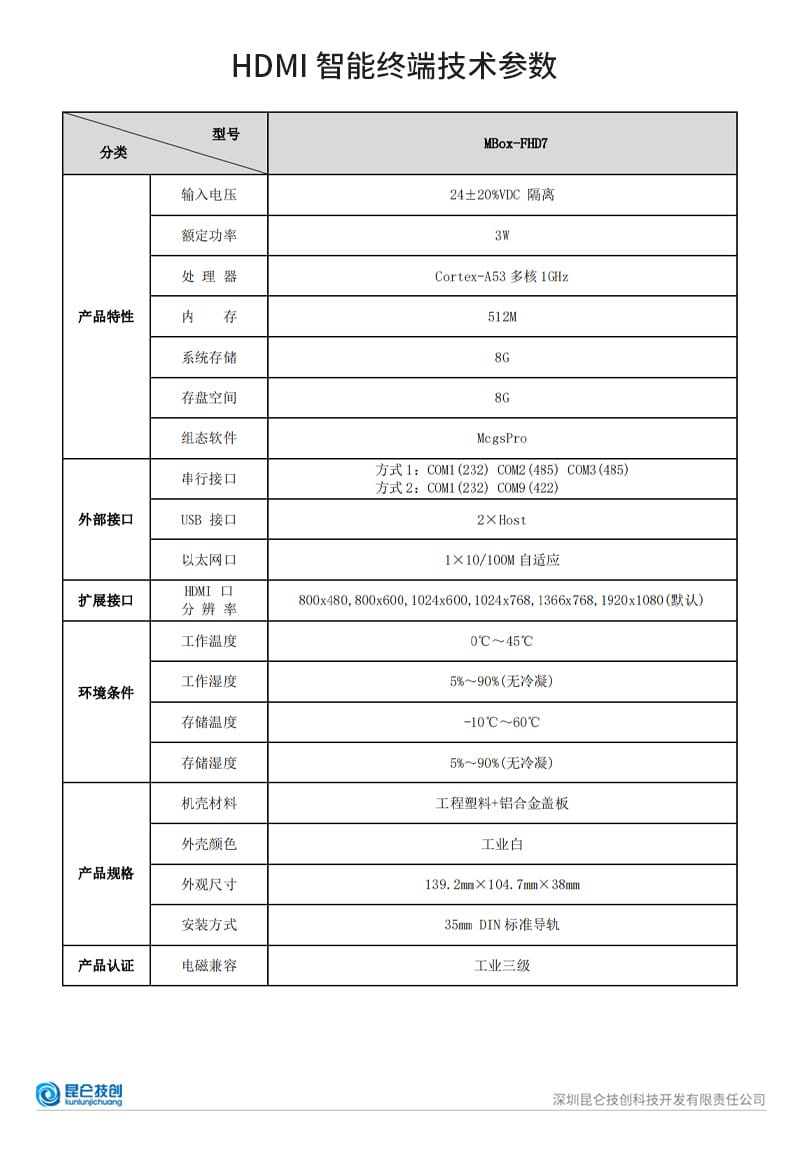

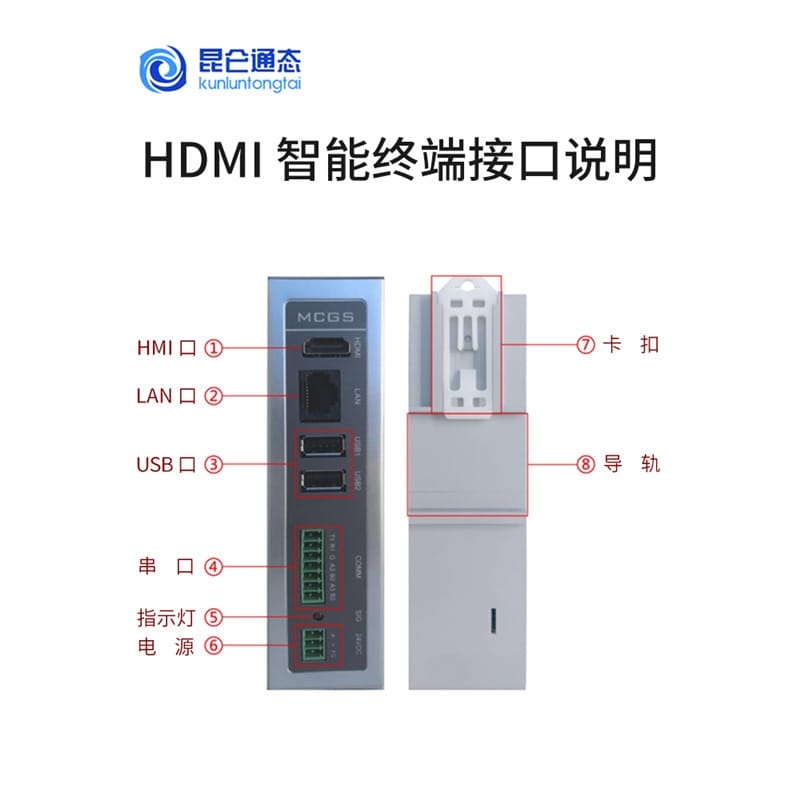

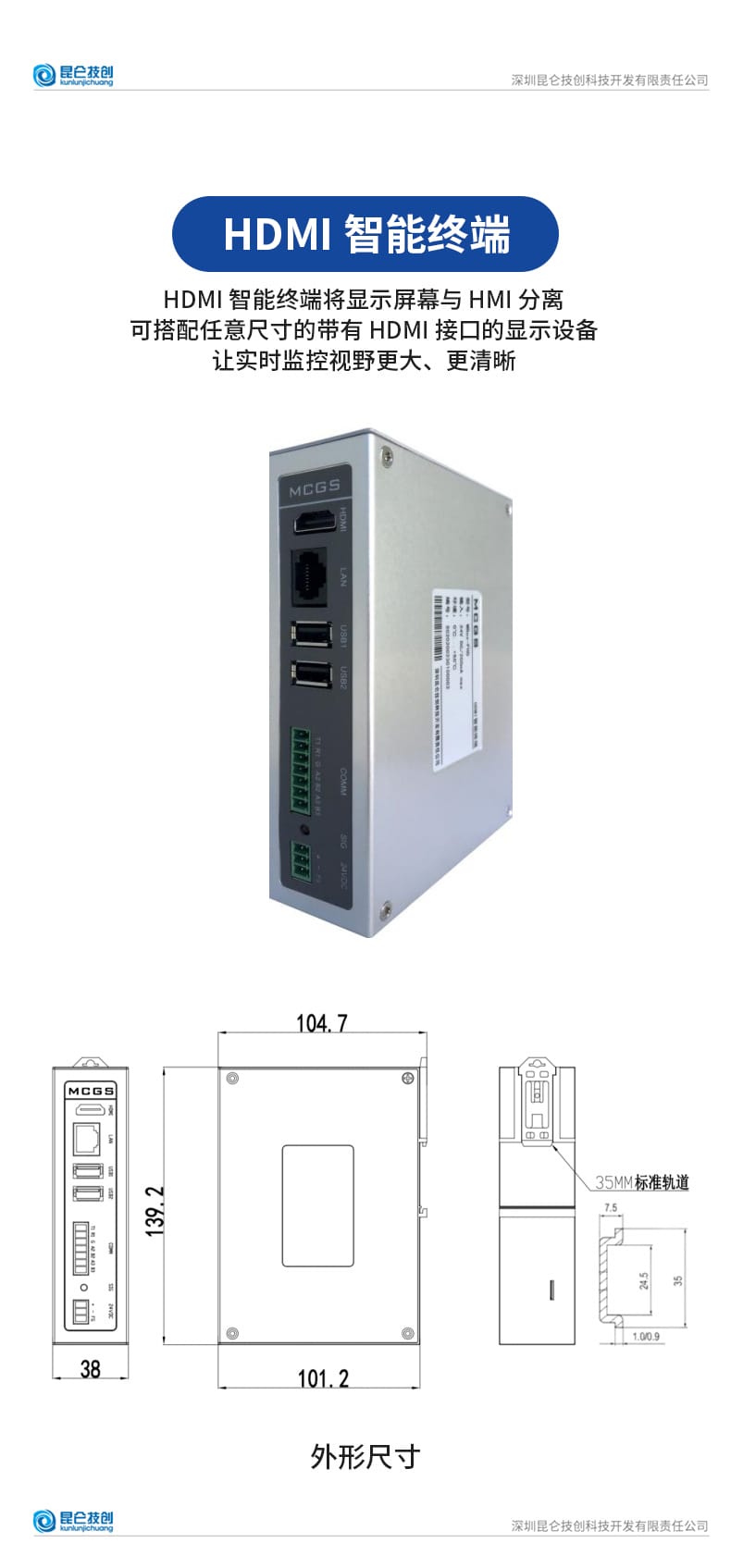

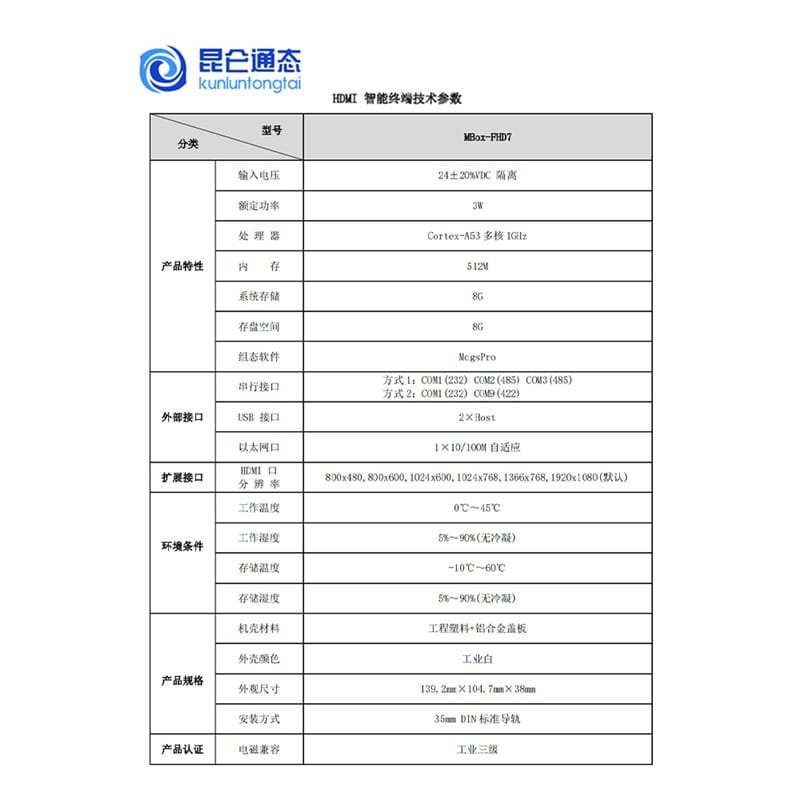

MBox-FHD7（HDMI智能終端）
| 參數類別 | 規格指標 |
|---|---|
| 核心配置 | Cortex-A53多核1GHz / 512MB內存 / 8G系統+8G存盤 |
| 電源功耗 | DC 24V±20%隔離 / 額定3W |

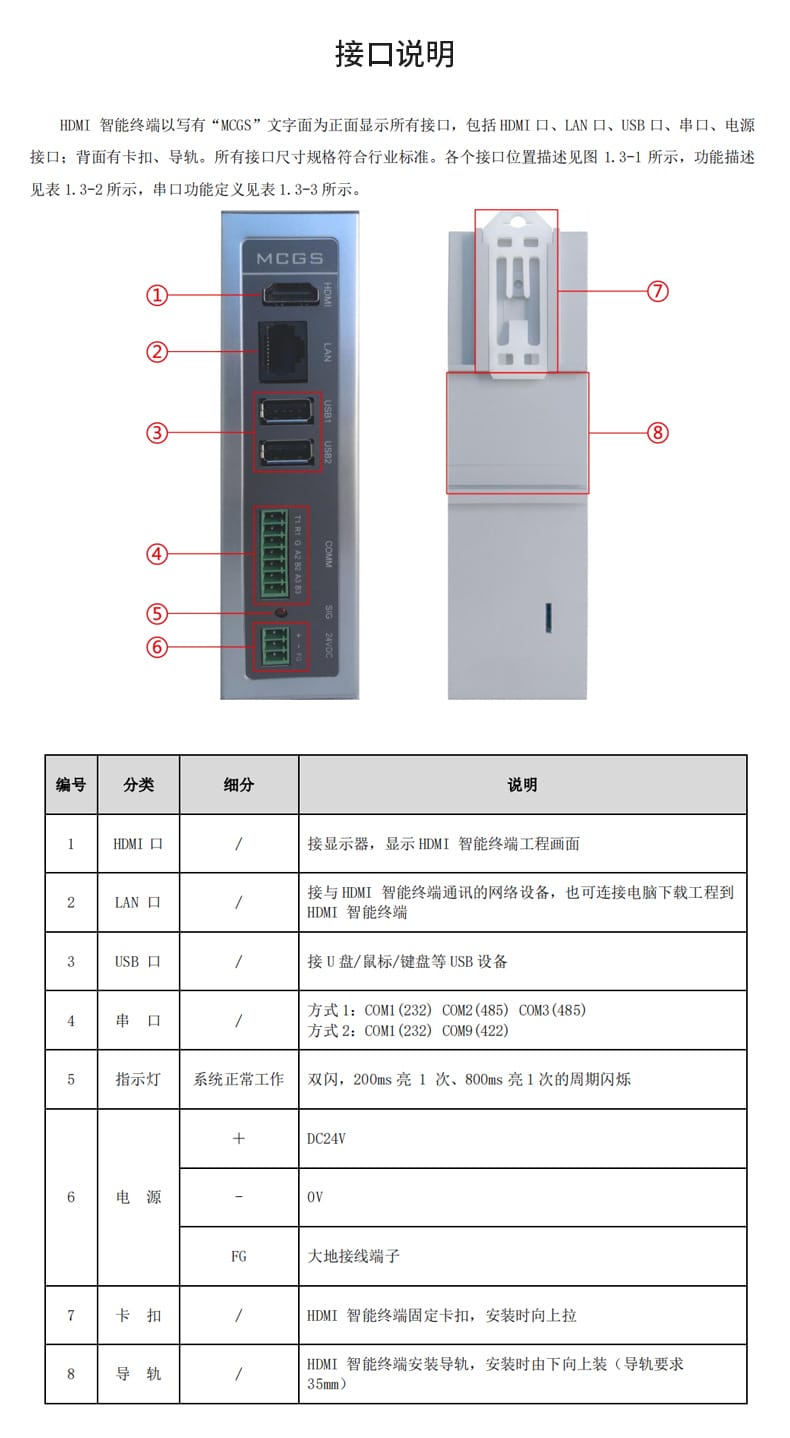

| 通信接口 | 1×10/100M以太網 / 2×USB Host / 多路串口(COM1/2/3/9) |
| 顯示輸出 | HDMI接口，支持800×480至1920×1080(默認) |
| 組態軟件 | 原生兼容McgsPro全中文工控組態軟件 |
| 尺寸材質/環境 | 同4G物聯網關規格，工業三級電磁兼容認證 |
? 應用行業

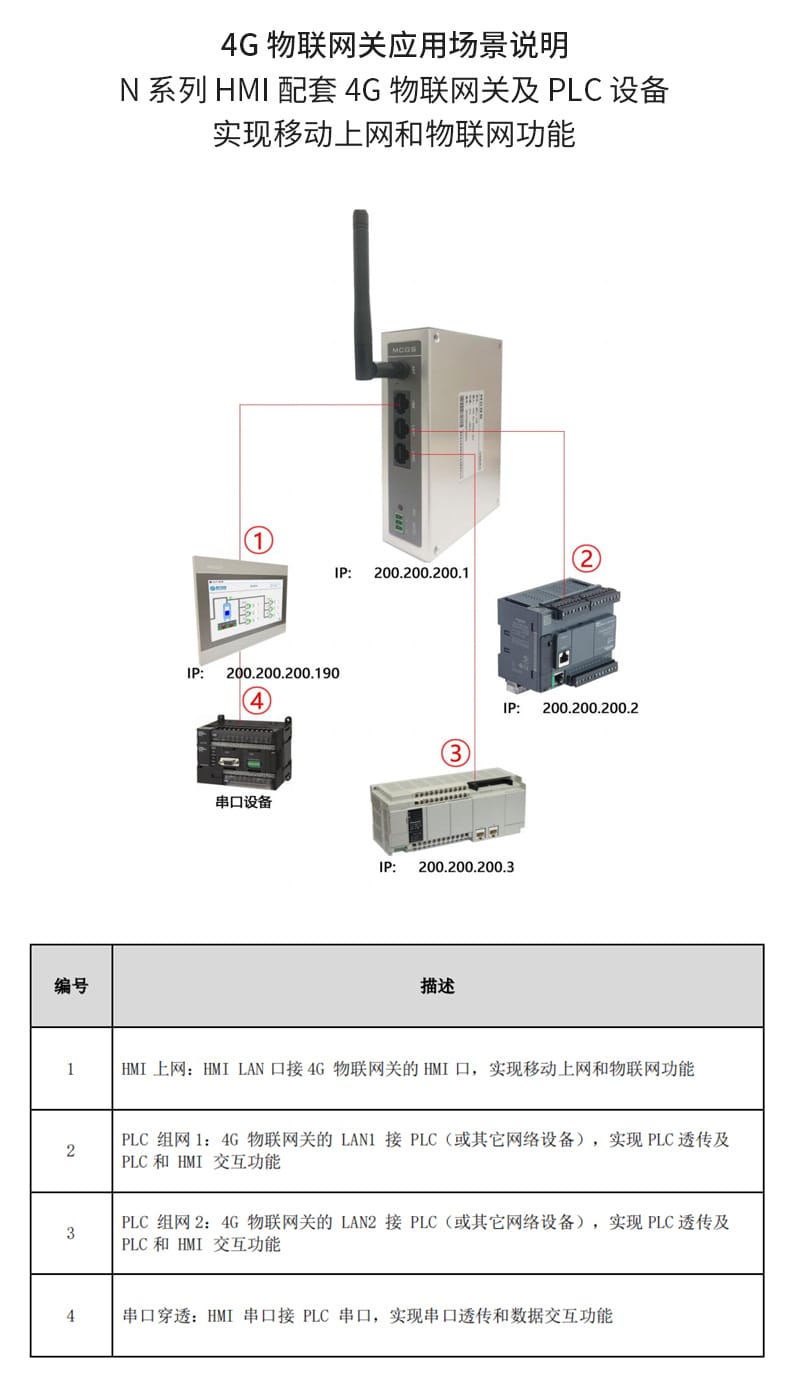

- 工業自動化控制：PLC與HMI遠程組網、設備狀態實時監控與數據透?jìng)鳌?/li>

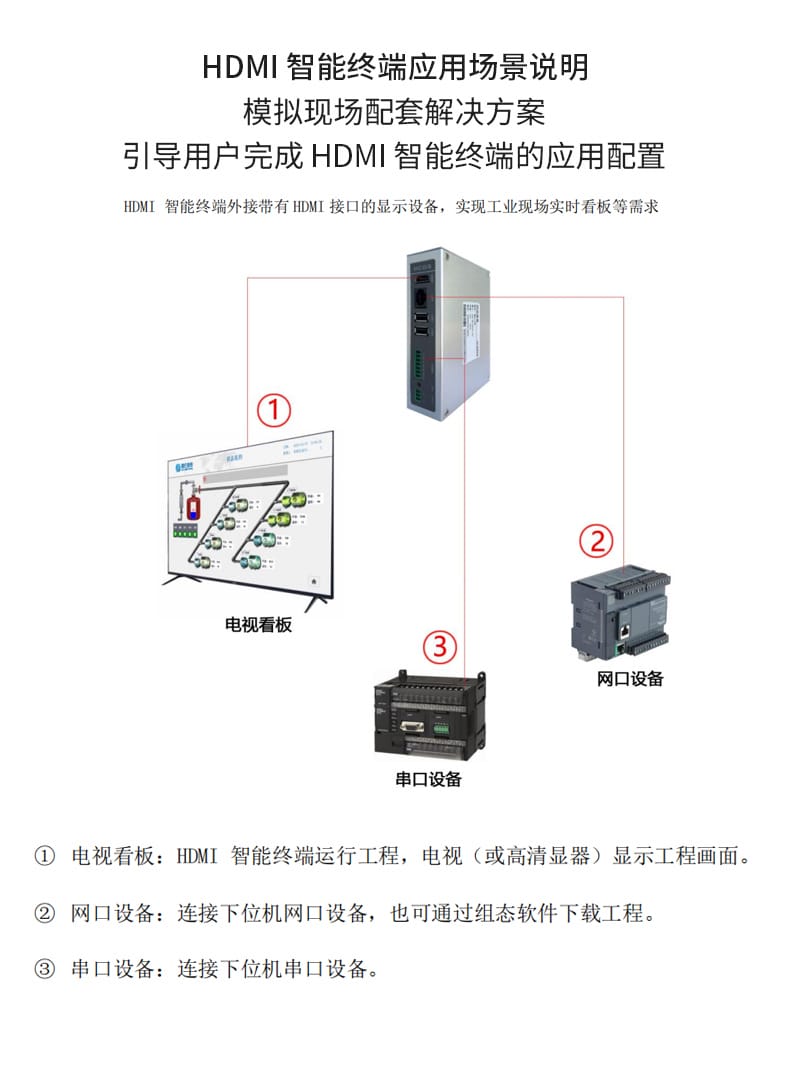

- 智能制造與數字工廠：車間生產數據大屏展示、工藝參數可視化與實時看板管理。
- 物聯網遠程運維：分散式/移動式設備4G無線接入、云端數據交互與遠程診斷。
- 能源環保與水務：野外或無固定寬帶場景下的儀表數據采集、遠程傳輸與集中監控。
- 樓宇自控與基礎設施：分布式節點聯網、環境參數監測與報警聯動管理。
? 安裝條件
- 導軌固定：嚴格采用35mm DIN標準導軌安裝，設備由下向上推入導軌，頂部固定卡扣向上拉緊鎖死。
- 供電接線：需接入DC 24V±20%直流電源，嚴格對應正極(+)、負極(-)接線，F(xiàn)G端子必須可靠連接大地。
- 空間與環境：安裝于標準工業控制柜內，四周預留≥50mm散熱風道；環境需滿足0℃~45℃、濕度5%~90%無冷凝要求。

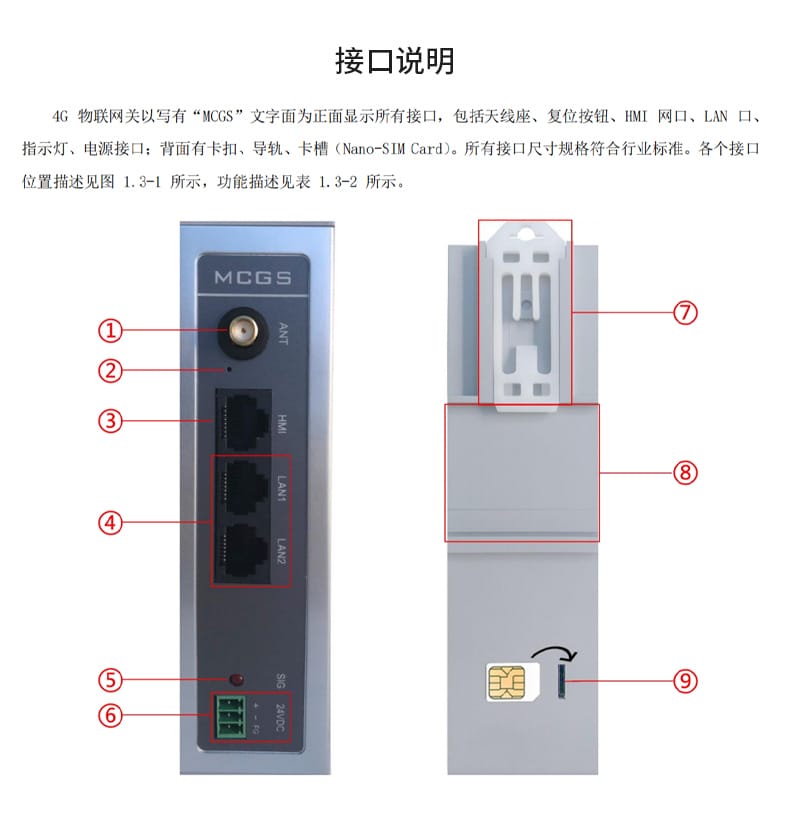

- SIM卡與天線：背部Nano-SIM卡槽需插入已開通數據業務的運營商SIM卡；4G天線接口為“內螺內針”規格，務必匹配專用工業天線。
- 顯示匹配：HDMI終端需外接支持HDMI輸入的顯示器/電視，系統上電后自動識別并適配最佳分辨率。
?? 注意事項

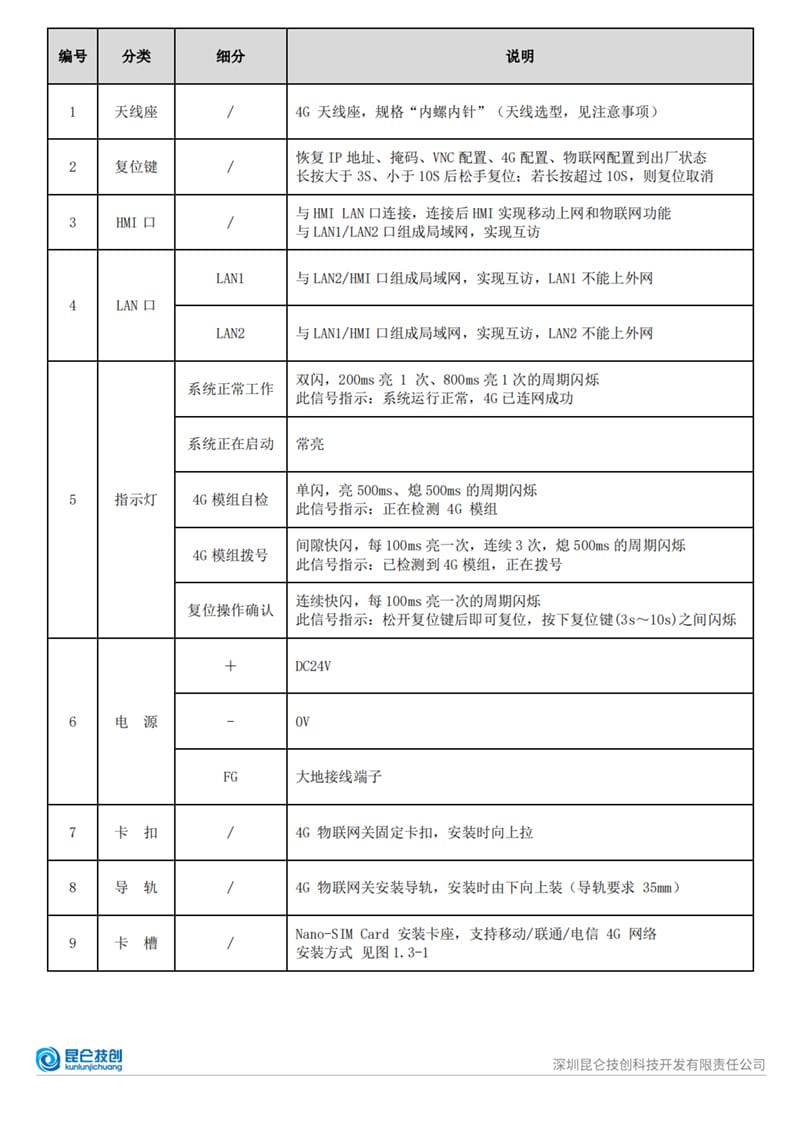

- 復位操作規范：長按復位鍵3~10秒可恢復IP、掩碼、VNC、4G及物聯網配置至出廠狀態；超過10秒將自動取消復位，操作期間指示燈連續快閃提示。

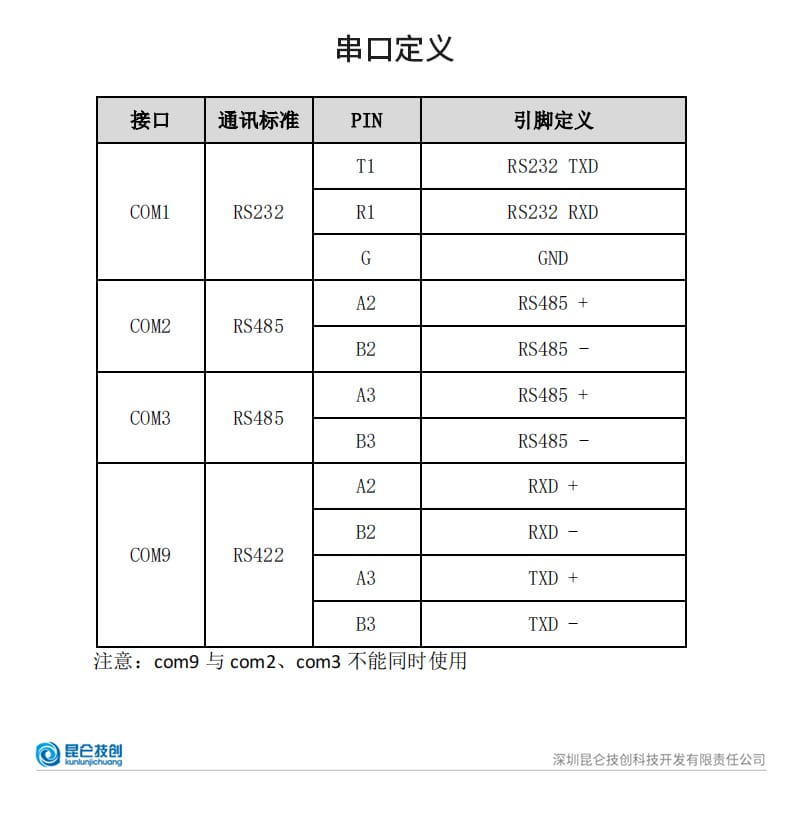

- 串口復用限制：COM9(RS422)與COM2/COM3(RS485)為硬件復用通道，嚴禁同時啟用，需在McgsPro軟件中按需配置切換。
- 網絡隔離特性：LAN1與LAN2僅用于組建內部局域網實現設備互訪，不可直接訪問外網，外網通信必須經由HMI口或4G模塊轉發。
- 狀態燈識別：雙閃(200ms亮/800ms滅)為正常運行；常亮為系統啟動；單閃為4G模組自檢；間隙快閃為撥號中；連續快閃為復位確認。
- 接地與防護：FG接地端子必須規范接線以滿足工業三級EMC要求；設備適用于室內工業環境，嚴禁在結露或強腐蝕性氣體中運行。
- 軟件與存儲：HDMI終端工程下載與運行依賴McgsPro軟件，請確保工程版本與固件匹配；U盤升級/數據備份時請使用FAT32格式。
