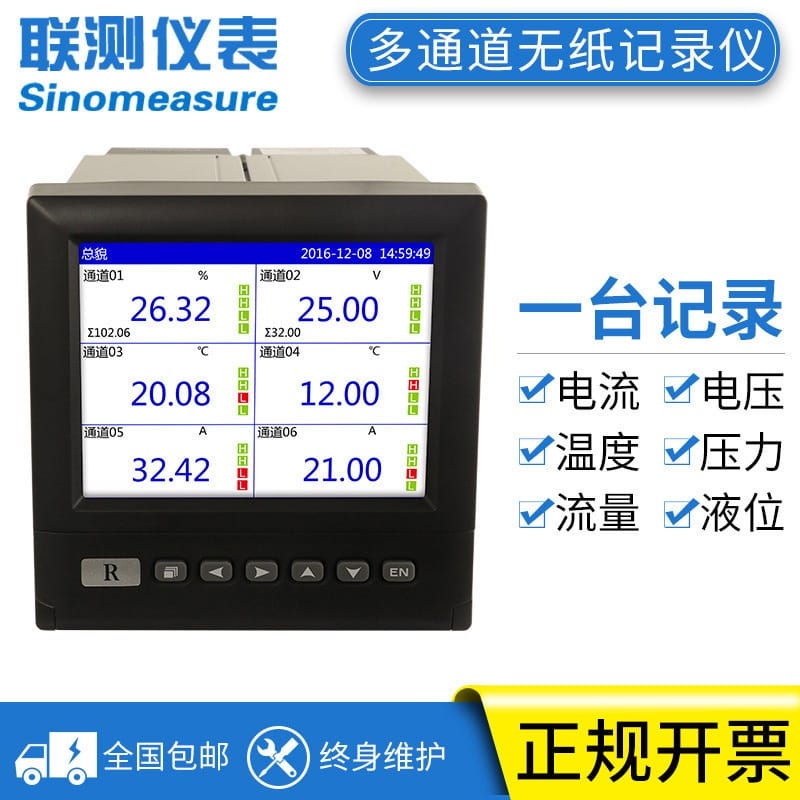

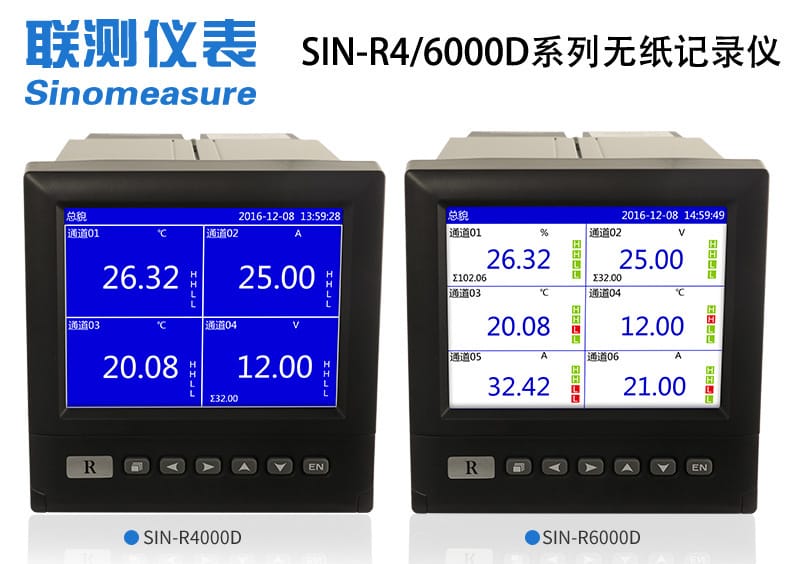

聯測 SIN-R4/6000D系列 彩屏無紙記錄儀
核心特點

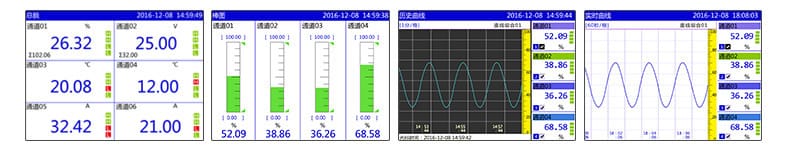

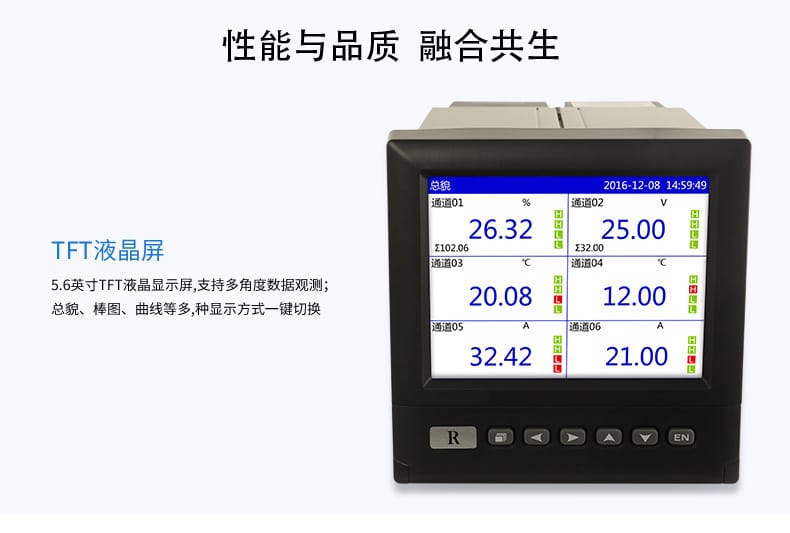

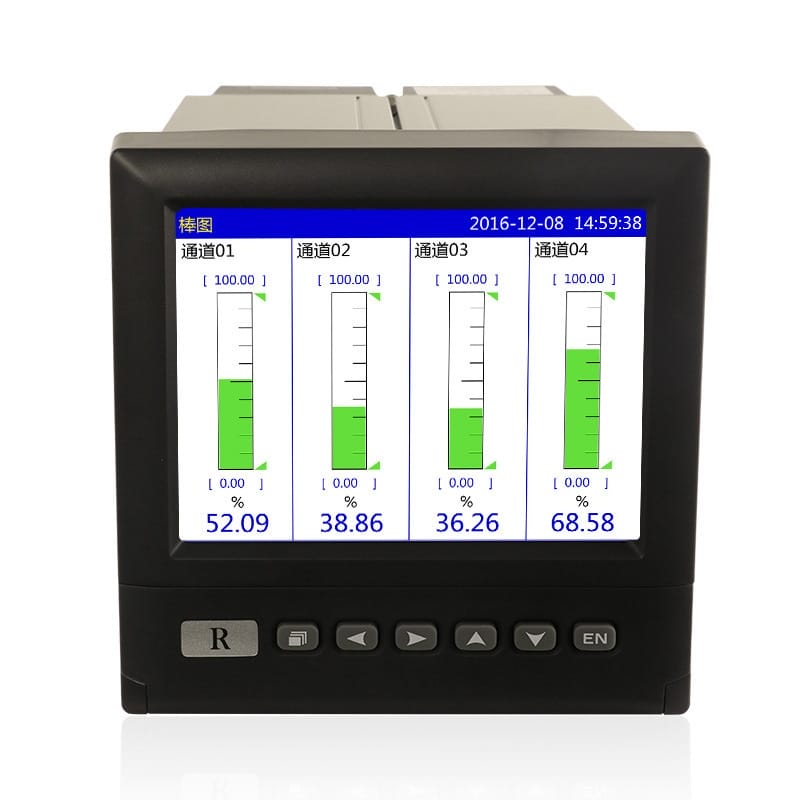

- 高清彩屏顯示：配備5.6英寸TFT液晶顯示屏，支持多角度觀測，總貌、棒圖、曲線等多樣顯示方式一鍵切換，數據直觀易讀。

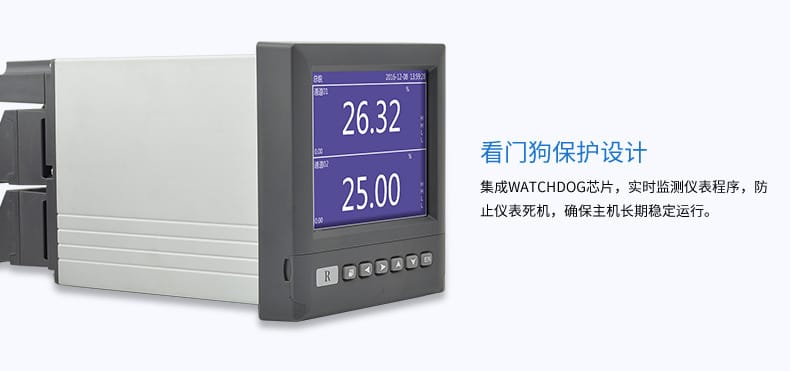

- 看門狗保護設計：集成WATCHDOG芯片，實時監測儀表程序，防止死機，確保主機長期穩定運行。

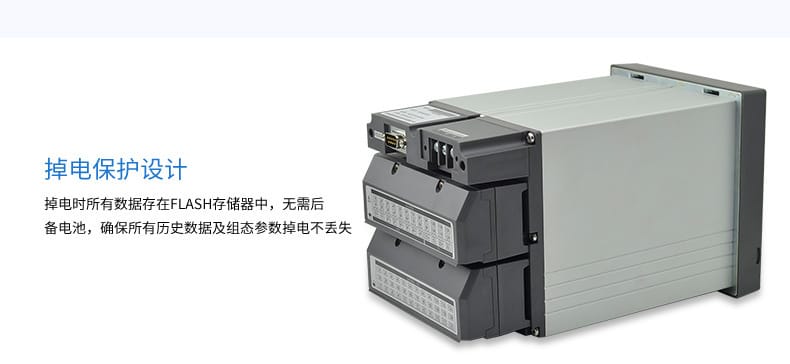

- 掉電數據保護：采用FLASH存儲器，無需后備電池，掉電時確保所有歷史數據及組態參數不丟失。

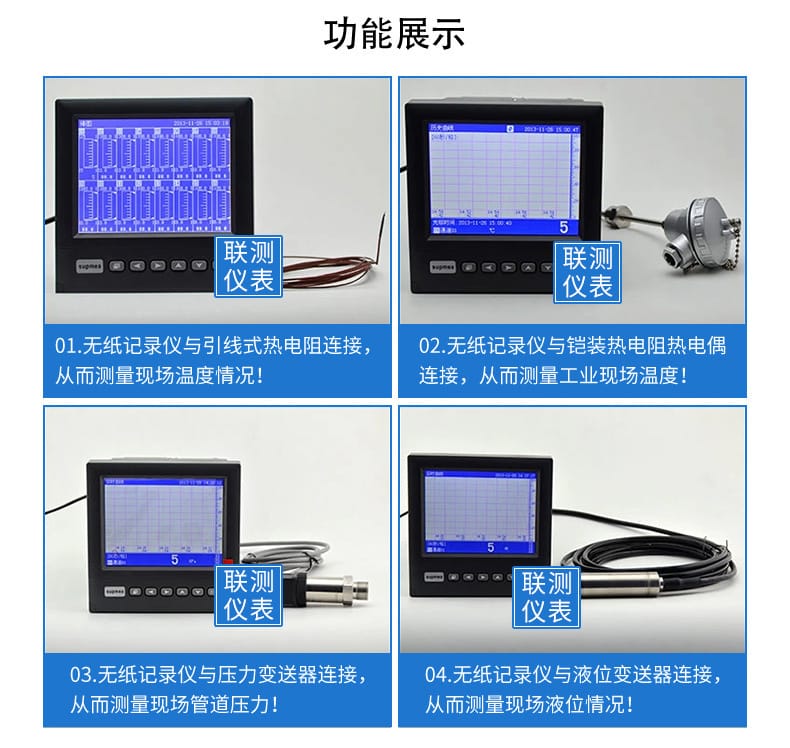

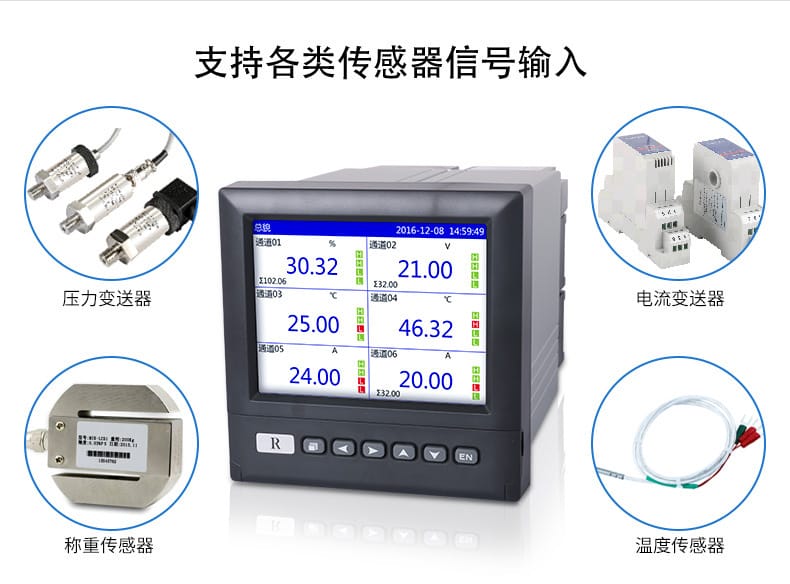

- 全兼容信號輸入：廣泛支持熱電阻、熱電偶、壓力/液位/電流變送器及稱重傳感器等各類信號輸入，滿足多樣化測量需求。

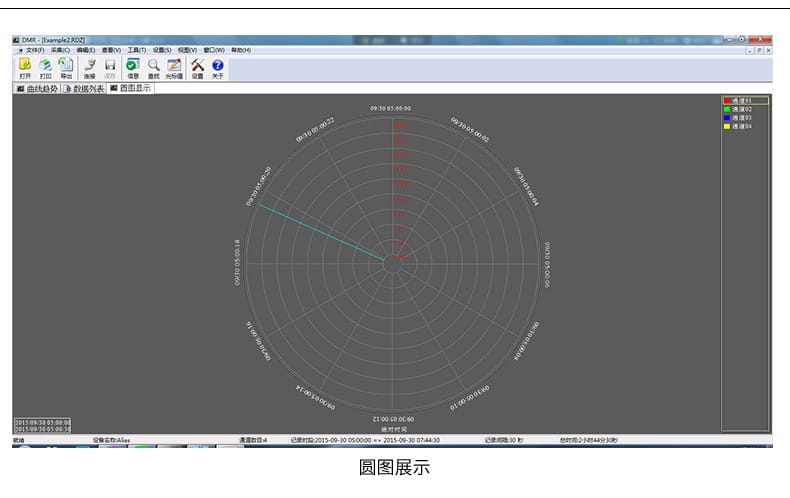

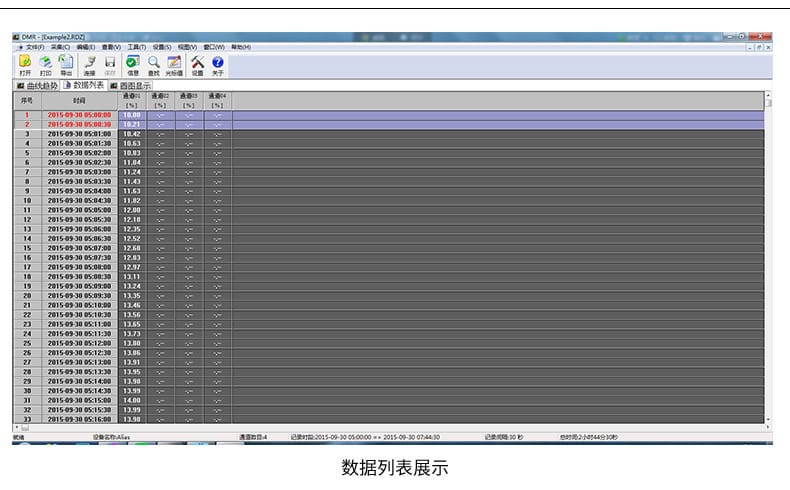

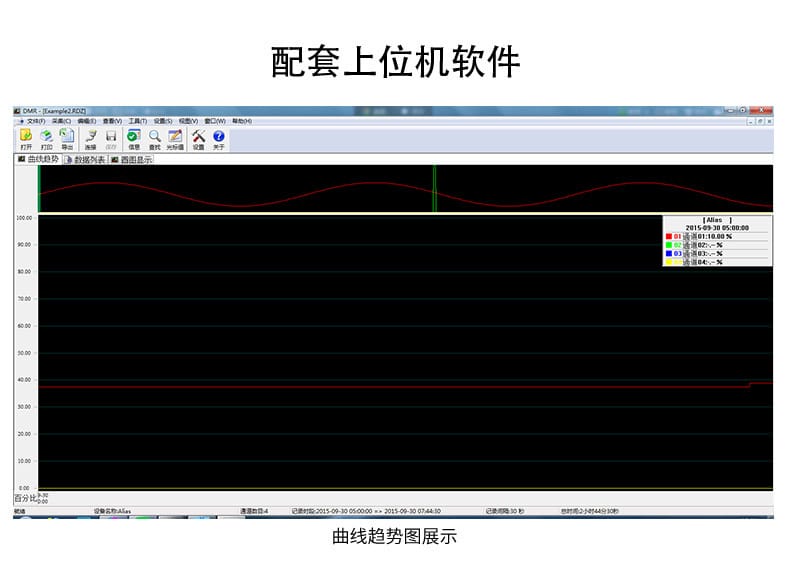

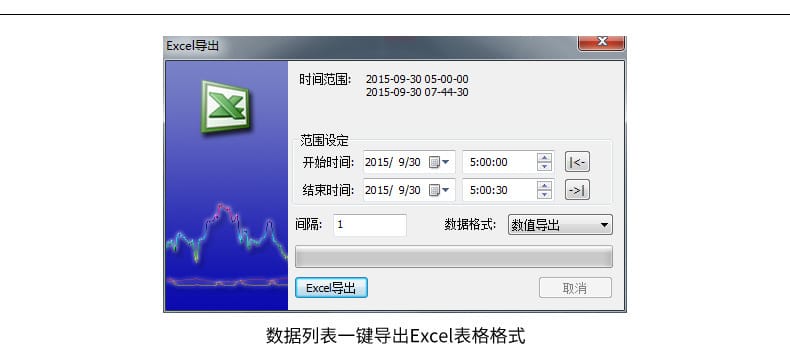

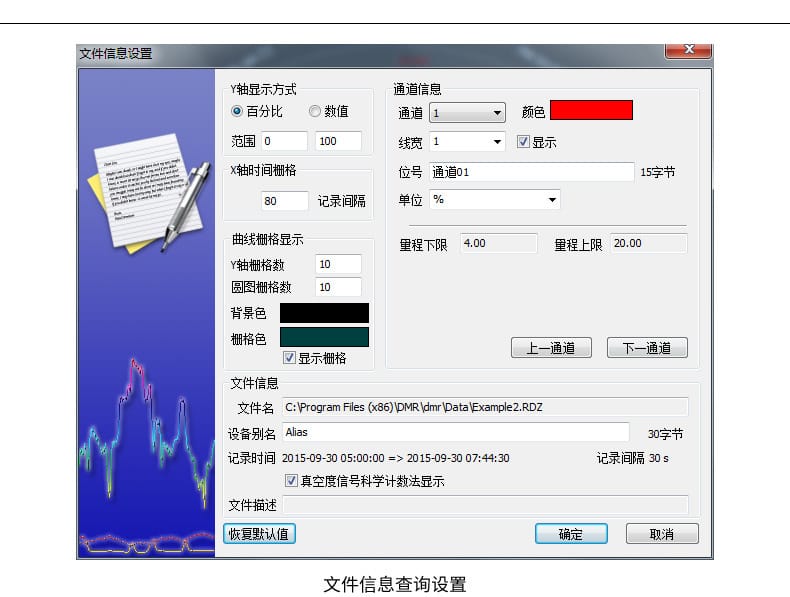

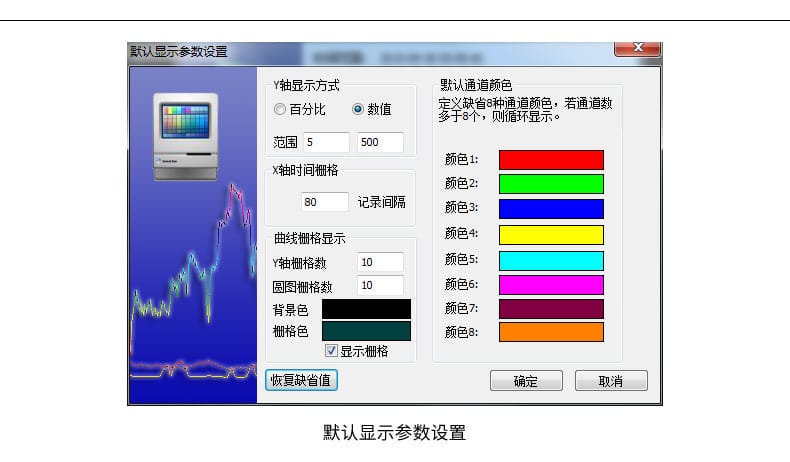

- 上位機數據分析：配套專業上位機軟件，支持曲線趨勢圓圖展示與數據列表導出，便于歷史數據追溯與分析。

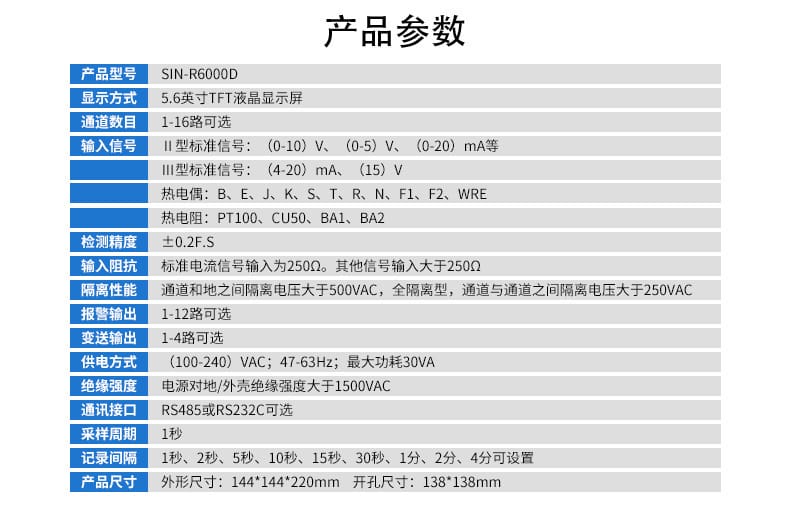

技術參數
| 參數項目 |
規格說明 |
| 產品型號 |
SIN-R6000D |
| 顯示方式 |
5.6英寸TFT液晶顯示屏 |
| 通道數目 |
1-16路可選 |
| 輸入信號 |
Ⅱ型：(0-10)V、(0-5)V、(0-20)mA等；Ⅲ型：(4-20)mA、(1-5)V；熱電偶：B、E、J、K、S、T、R、N、F1、F2、WRE；熱電阻：PT100、CU50、BA1、BA2 |
| 檢測精度 |
±0.2%F.S |
| 輸入阻抗 |
標準電流信號輸入250Ω，其他信號輸入>250Ω |
| 隔離性能 |
通道與地隔離>500VAC，通道間隔離>250VAC（全隔離型） |
| 報警輸出 |
1-12路可選繼電器輸出 |
| 變送輸出 |
1-4路可選模擬輸出 |
| 供電方式 |
AC 100-240V (47-63Hz，最大功耗30VA) / DC 24V（選型決定） |
| 絕緣強度 |
電源對地/外殼 >1500VAC |

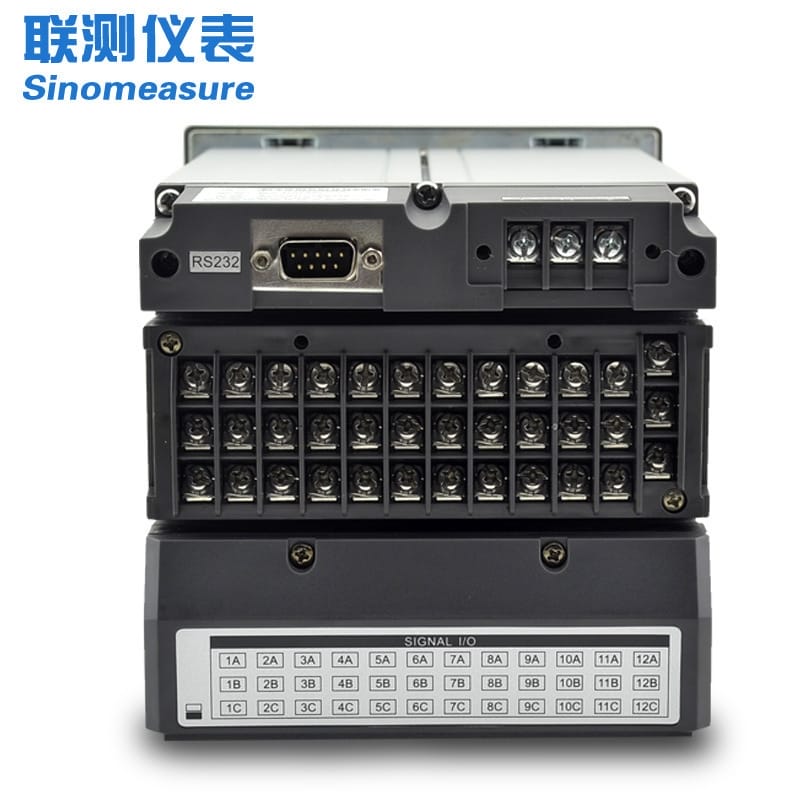

| 通訊接口 |
RS485 / RS232C可選 |
| 采樣周期 |
1秒 |
| 記錄間隔 |
1秒/2秒/5秒/10秒/15秒/30秒/1分/2分/4分可設 |
| 外形尺寸 |
144×144×220mm |
| 開孔尺寸 |
138×138mm |

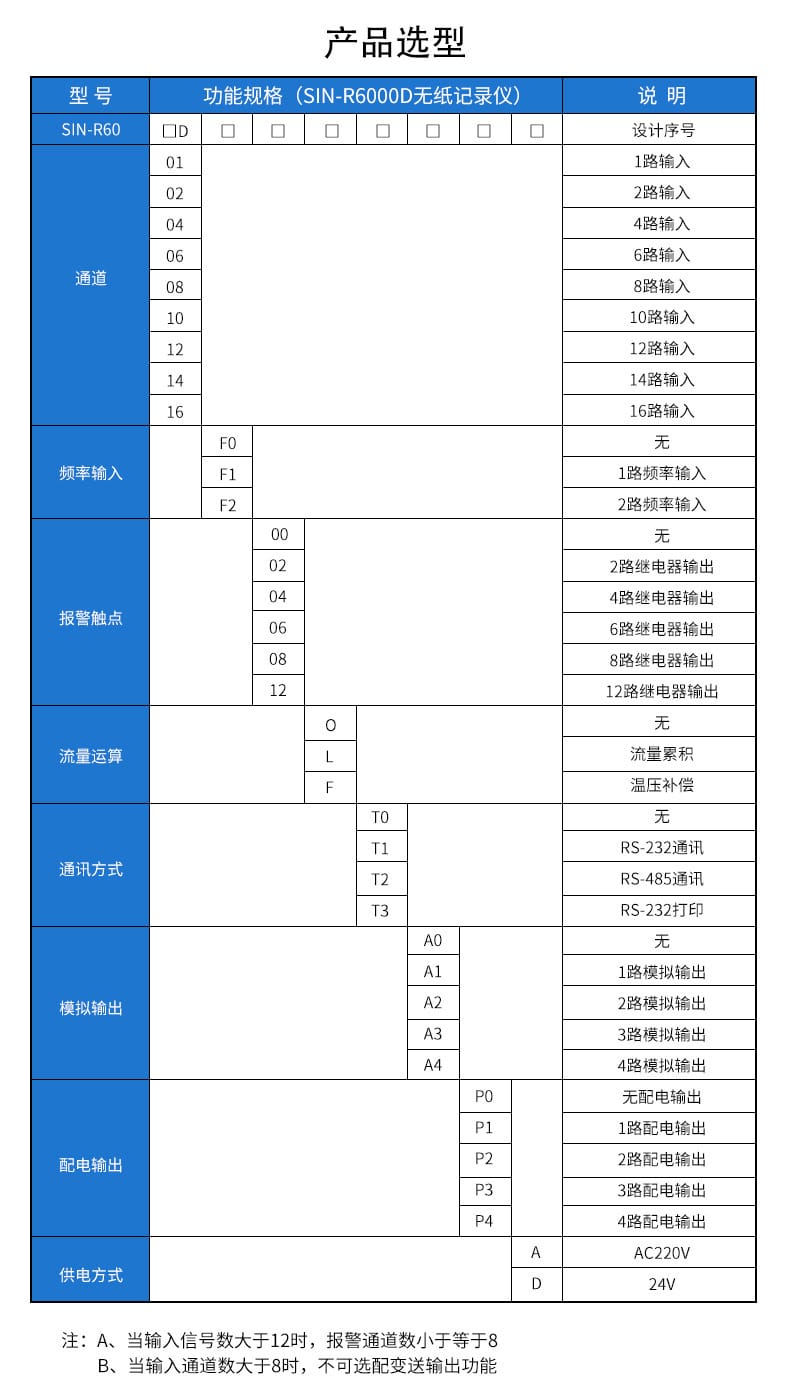

選型規格代碼說明：
- 通道數：01/02/04/06/08/10/12/14/16（對應1-16路輸入）
- 頻率輸入：F0(無) / F1(1路) / F2(2路)
- 報警觸點：00(無) / 02/04/06/08/12（對應繼電器輸出路數）
- 流量運算：0(無) / L(流量累積) / F(溫壓補償)
- 通訊方式：T0(無) / T1(RS-232) / T2(RS-485) / T3(RS-232打印)
- 模擬輸出：A0(無) / A1/A2/A3/A4（對應1-4路模擬輸出）
- 配電輸出：P0(無) / P1/P2/P3/P4（對應1-4路配電輸出）
- 供電方式：A(AC220V) / D(DC24V)
應用行業
廣泛應用于工業自動化、石油化工、電力冶金、水處理、食品醫藥及環境監測等領域，適用于現場溫度、壓力、液位、流量及電量等關鍵參數的長期監測與記錄。
安裝條件
- 開孔尺寸：138×138mm（盤裝嵌入式安裝）
- 外形尺寸：144×144×220mm
- 供電要求：需根據選型提供 AC 100-240V 或 DC 24V 穩定電源，確保接地良好以滿足絕緣強度要求。
注意事項
- 當輸入信號數大于12路時，報警通道數最多只能選擇8路。
- 當輸入通道數大于8路時，不可選配變送輸出功能。
- 本頁面技術參數及數據均由公司實驗室提供，如有疑問請聯系旺旺客服確認。
