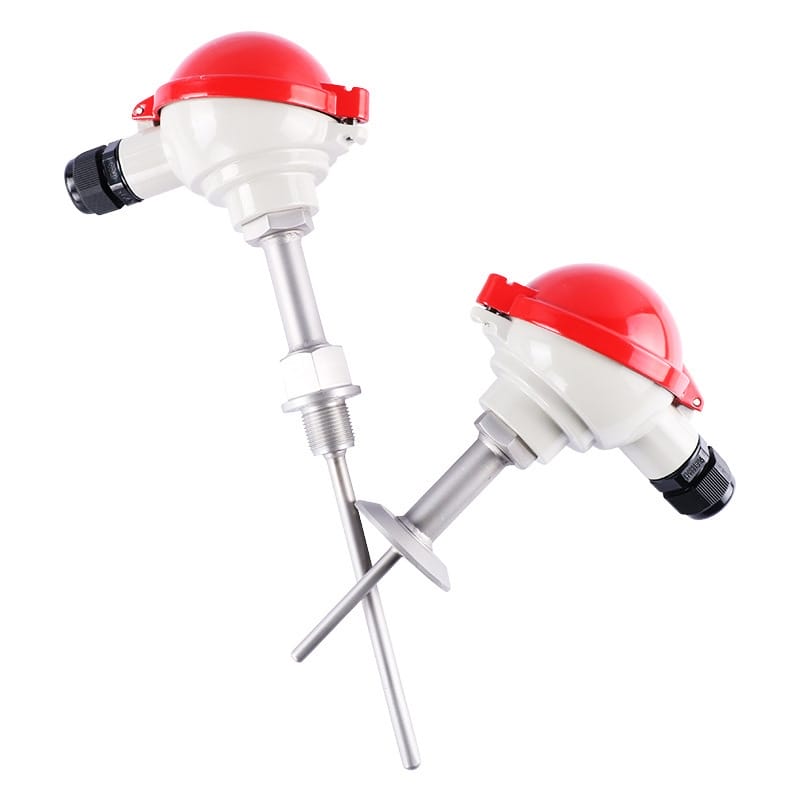

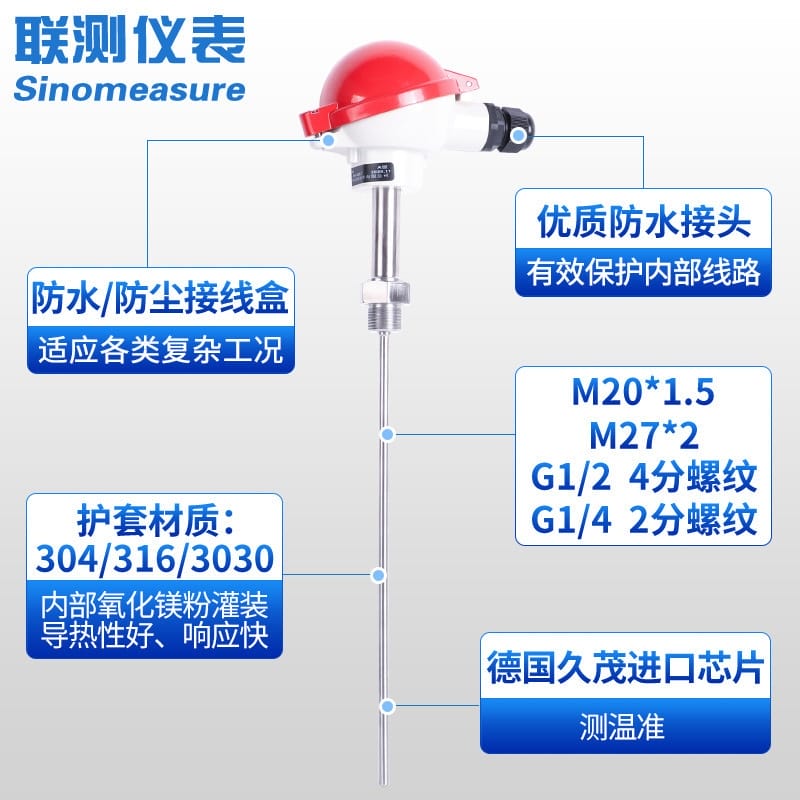

聯測鎧裝溫度傳感器產品說明

核心特點

高精度測量，響應速度快。
支持多種安裝方式（直插、螺紋、法蘭、卡箍）。
可選防水、防腐功能，適應復雜工況。
定制化服務，支持非標尺寸和特殊要求。
廣泛應用于工業自動化領域，遠銷160多個國家和地區。

技術參數

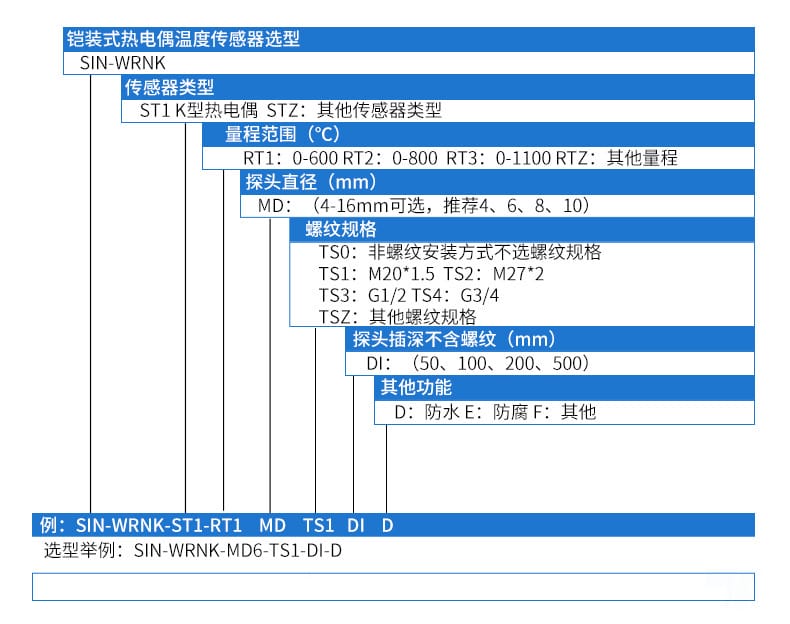

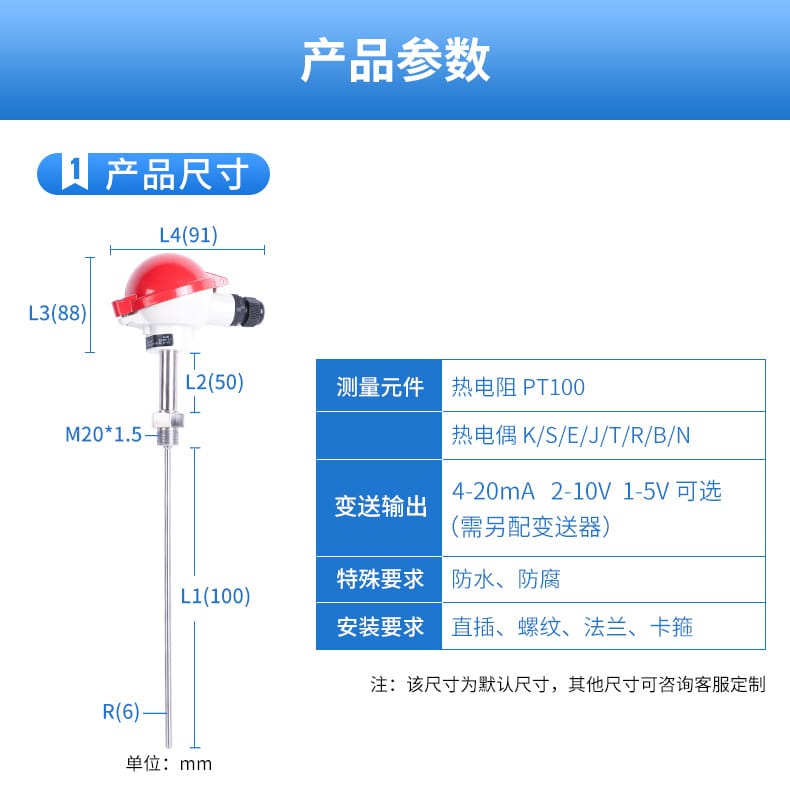

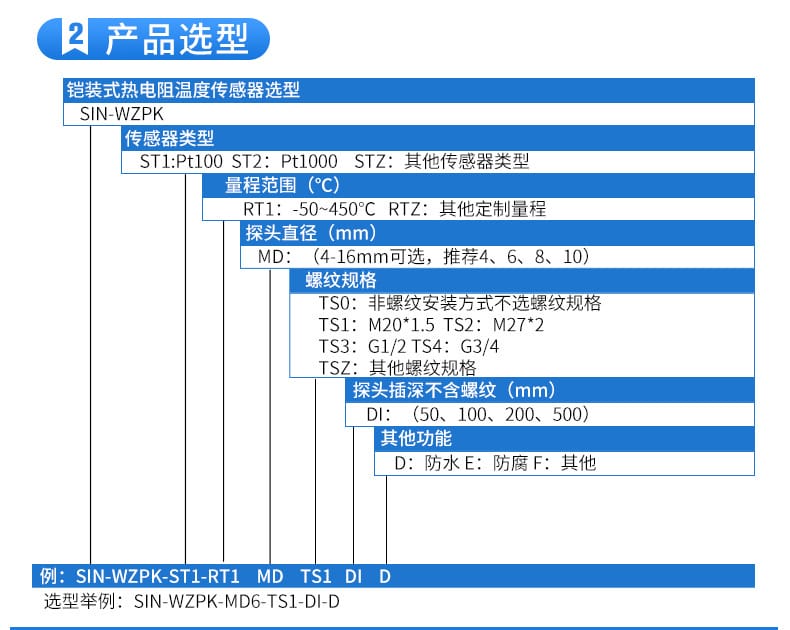

尺寸與規格

參數名稱	參數值
探頭直徑	4mm、6mm、8mm、10mm（推薦值），可定制4-16mm
探頭插深（不含螺紋）	50mm、100mm、200mm、500mm，可定制
螺紋規格	M201.5、M272、G1/2、G3/4，可定制
測量元件	熱電阻PT100、熱電偶K/S/E/J/T/R/B/N

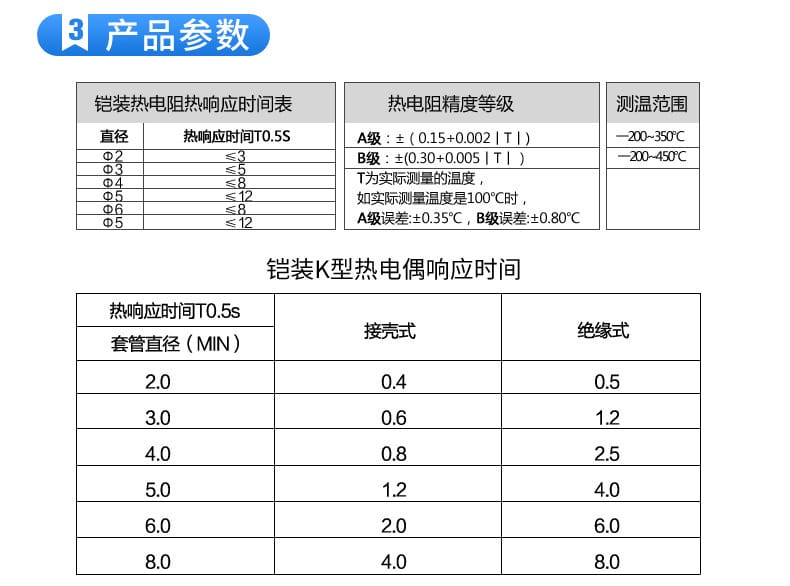

響應時間

直徑	熱響應時間T0.5（s）
2	≤3
3	≤5
4	≤8
5	≤12
6	≤8
8	≤12

精度等級

精度等級	公式	測溫范圍
A級	±(0.15+0.002	T
B級	±(0.30+0.005	T

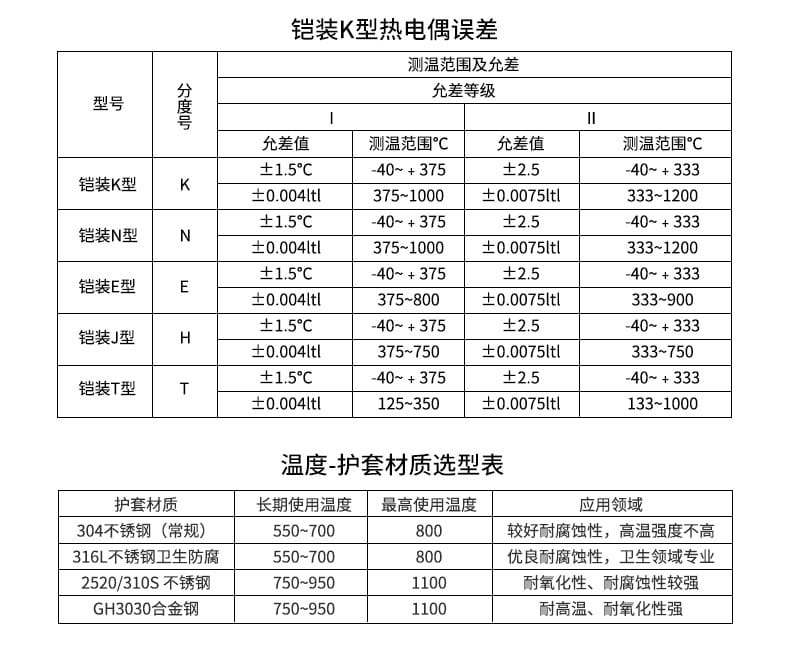

誤差范圍

分度號	測溫范圍（℃）	允差值
K型	-40~+375	±1.5℃
K型	375~1000	±0.004
N型	-40~+375	±1.5℃
E型	-40~+375	±1.5℃

護套材質

材質	長期使用溫度	最高使用溫度	應用領域
304不銹鋼	550~700℃	800℃	較好耐腐蝕性
316L不銹鋼	550~700℃	800℃	衛生領域?qū)I(yè)
2520/310S不銹鋼	750~950℃	1100℃	耐氧化性、耐腐蝕性強
GH3030合金鋼	750~950℃	1100℃	耐高溫、耐氧化性強

應用行業

工業自動化控制
化工、石油、冶金等行業
制藥、食品加工等衛生領域
鍋爐、煙道等高溫環境監測

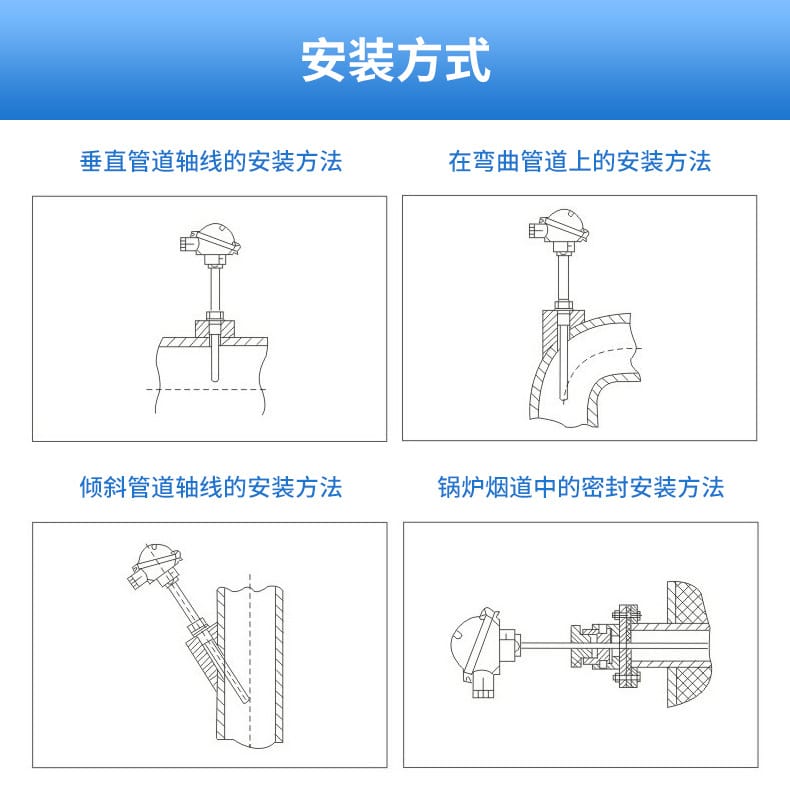

安裝條件

垂直管道軸線安裝：適用于直管段的溫度測量。
彎曲管道安裝：需根據流體方向調整探頭角度。
傾斜管道軸線安裝：適合斜向流動介質。
鍋爐煙道密封安裝：確保高溫環境下密封性能。

注意事項

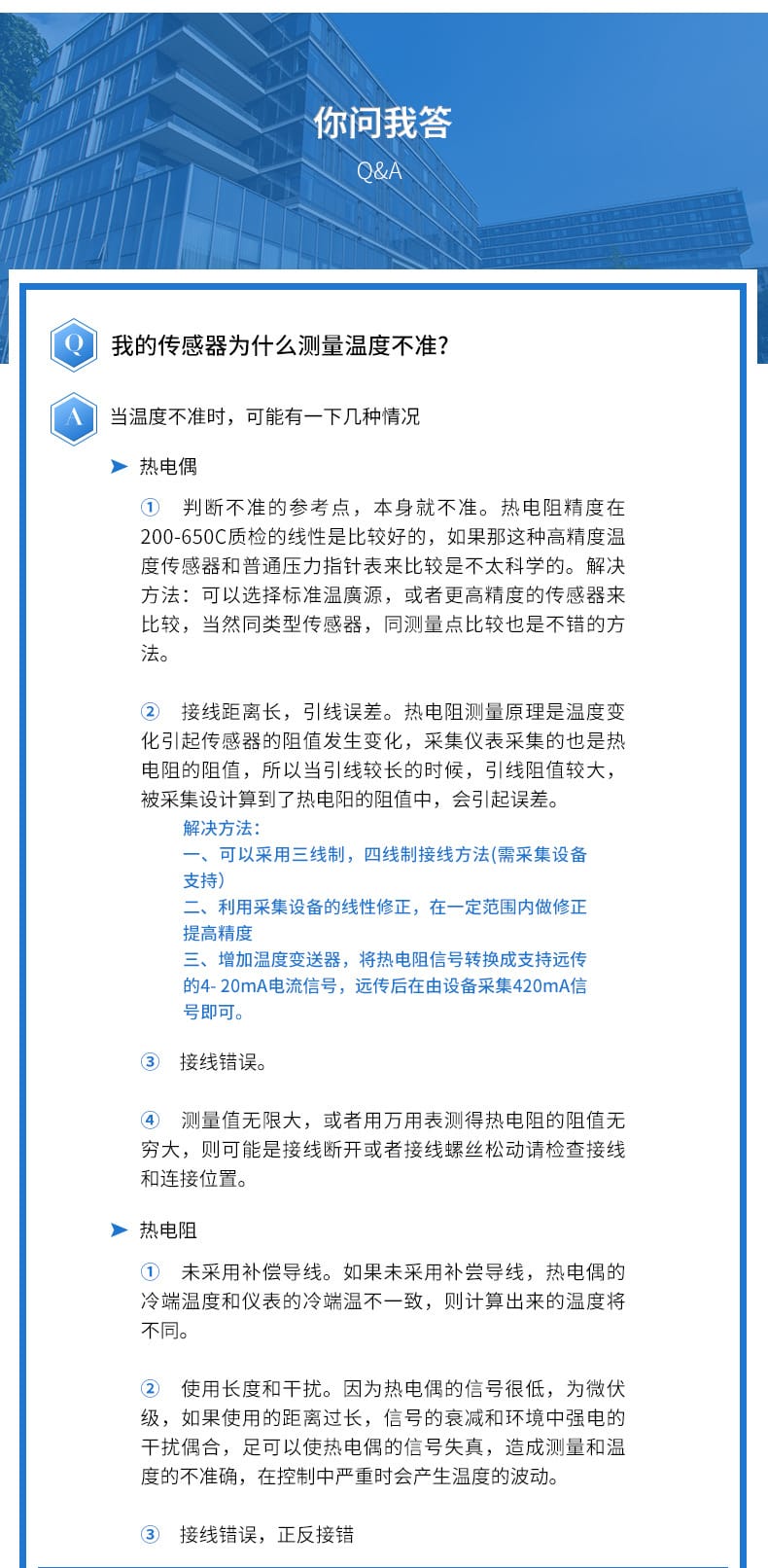

測量不準問題
- 檢查參考點是否準確。
- 使用三線制或四線制接線方法減少引線誤差。

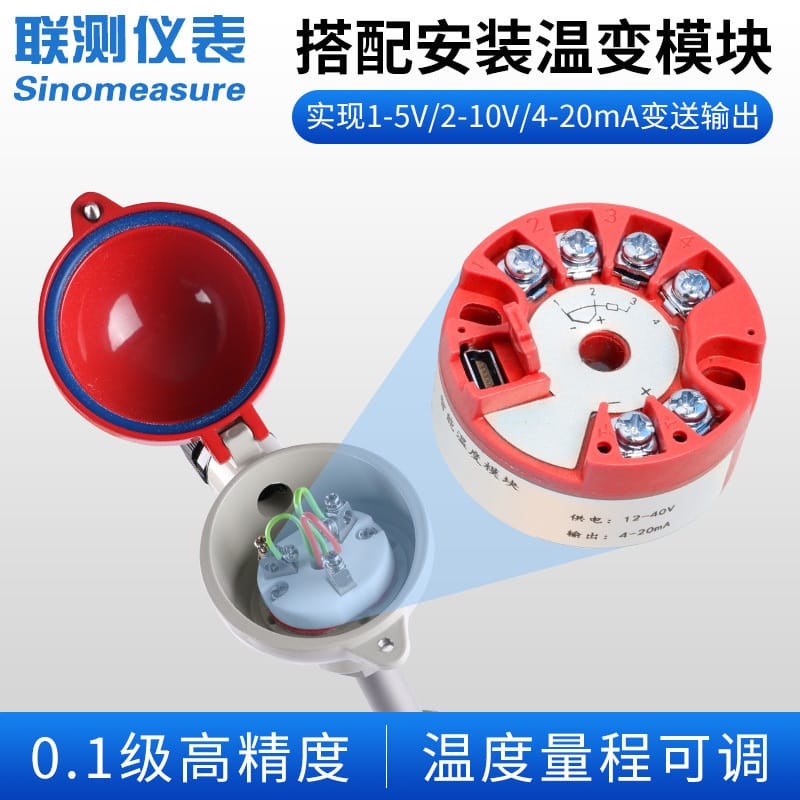

- 增加溫度變送器將信號轉換為4-20mA電流信號。
- 確保接線正確，避免斷開或松動。
熱電偶注意事項
- 使用補償導線以保證冷端溫度一致。
- 減少傳輸距離，避免信號衰減和干擾。
- 正確連接正負極，避免反接。

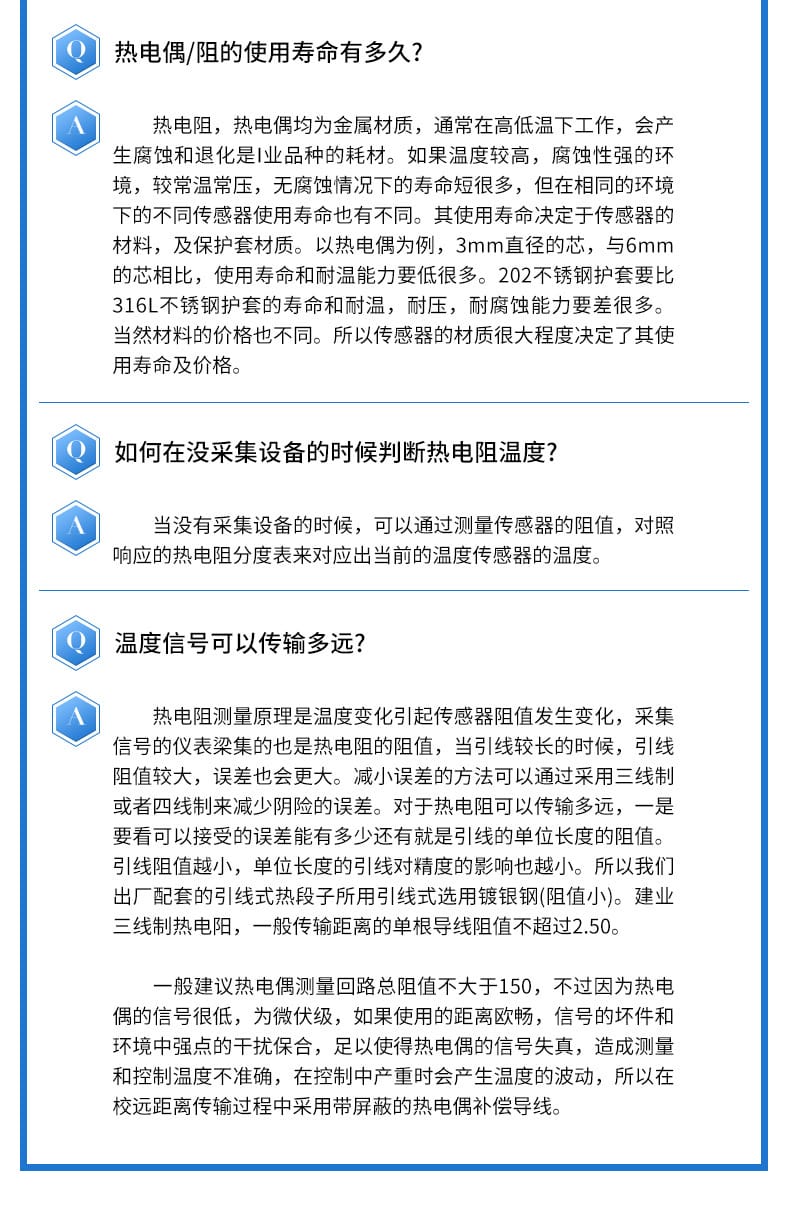

使用壽命
- 使用壽命受材料、環境溫度及腐蝕性影響。
- 選擇合適護套材質延長使用壽命。
信號傳輸距離
- 熱電阻建議單根導線阻值不超過2.5Ω。
- 熱電偶測量回路總阻值不大于150Ω。
- 遠距離傳輸時采用帶屏蔽的補償導線。

溫馨提示：如需進一步技術支持，請聯系旺旺客服或蒞臨杭州聯測自動化技術有限公司參觀指導。
