聯測信號轉換隔離變送器4-20mA（一進二出模擬量信號隔離器）
核心特點
- 三端強隔離，抗干擾升級：輸入、輸出、電源三端完全隔離，隔離耐壓≥1500VAC，內置防浪涌設計，徹底消除變頻器、PLC控制柜及泵站等現場的各類信號干擾。

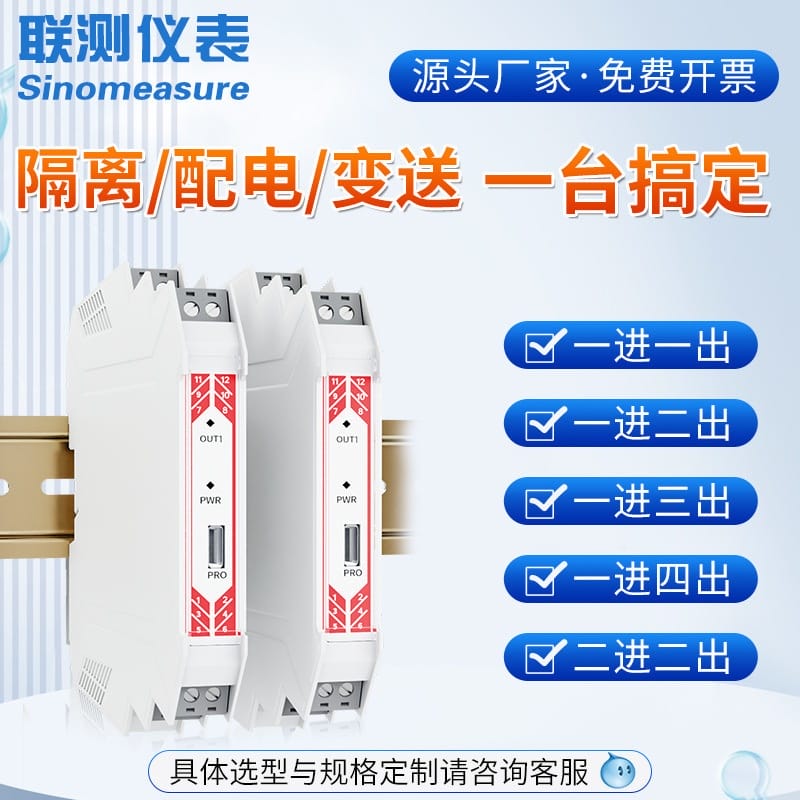

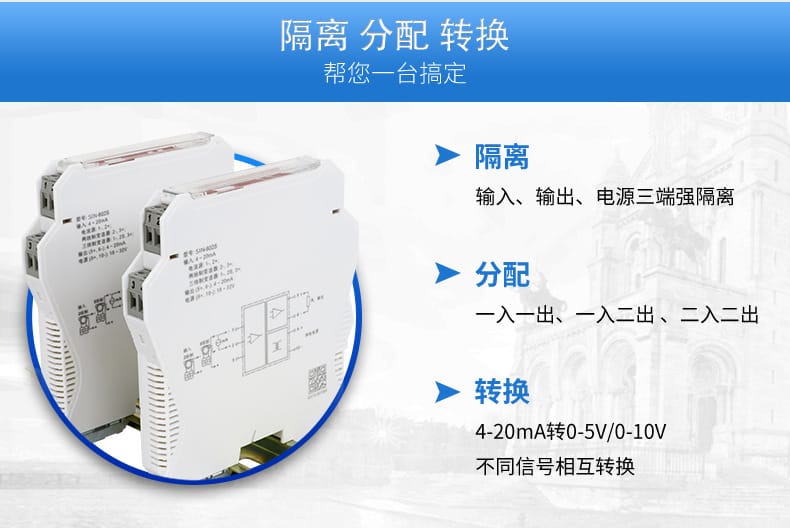

- 一機搞定分配與轉換：支持一入一出、一入二出、二入二出分配；支持4-20mA與0-5V/0-10V等不同信號相互轉換，滿足多樣化工控需求。

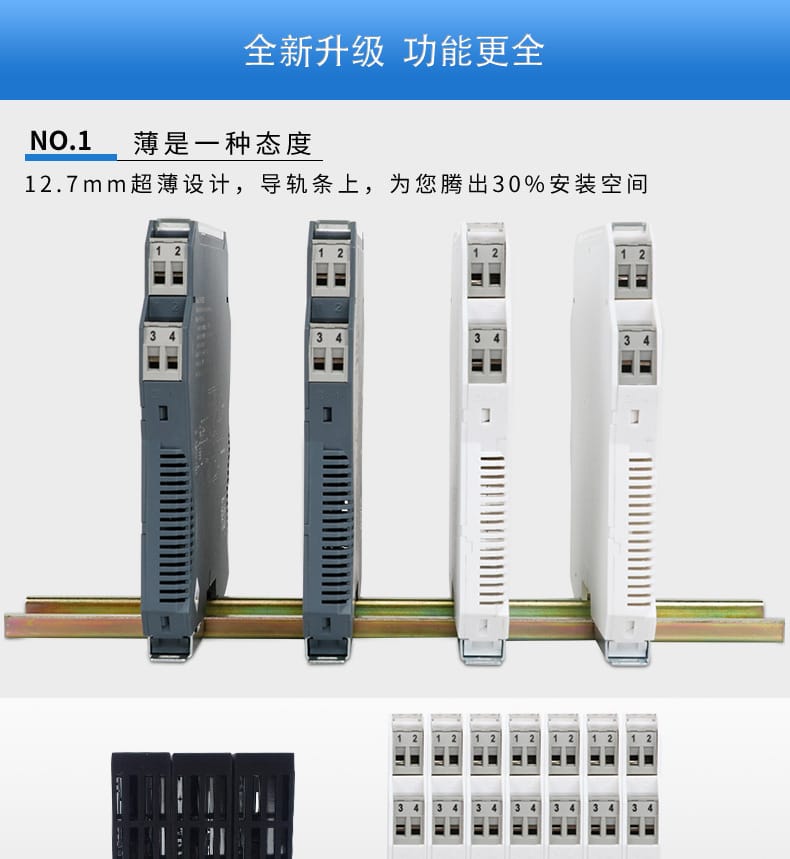

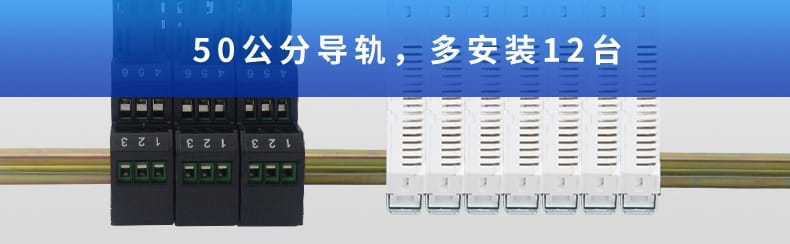

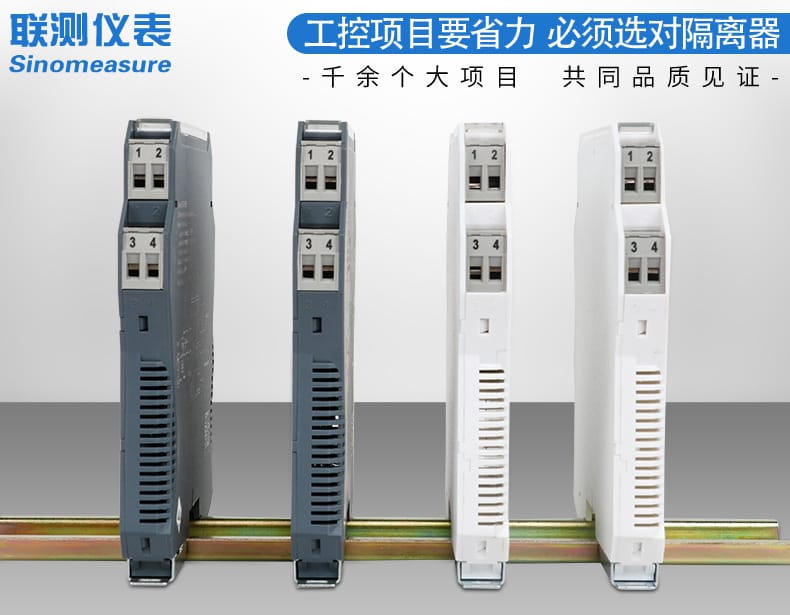

- 超薄機身設計：一進二出型號僅12.7mm超薄寬度，在35mm導軌上為您騰出30%的安裝空間。

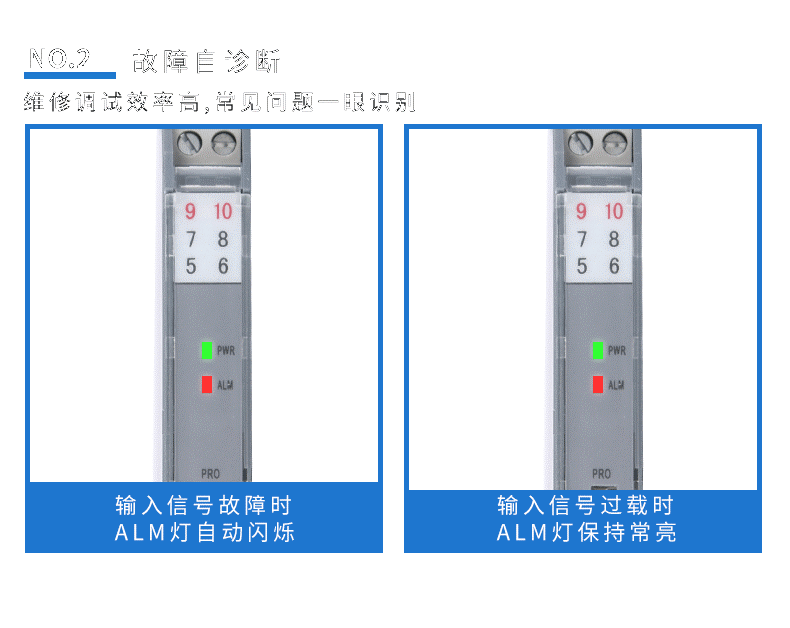

- 智能故障自診斷：配備ALM指示燈，輸入信號故障時自動閃爍，輸入過載時保持常亮，維修調試常見問題一眼識別，效率極高。

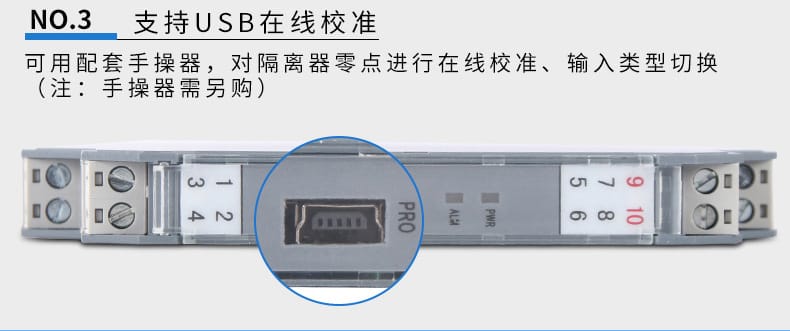

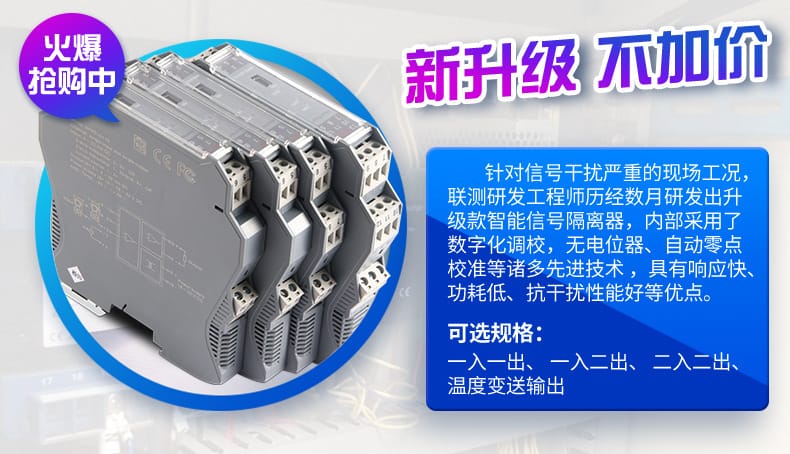

- 支持USB在線校準：可采用配套手操器（需另購）對隔離器零點進行在線校準與輸入類型切換；內部采用數字化調校，無電位器，自動零點校準。

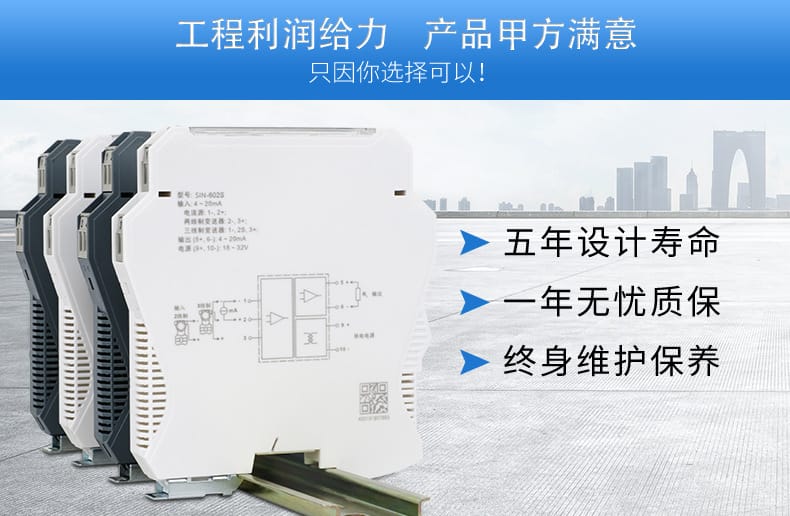

- 高精度與長壽命：精度等級達0.1級，響應時間≤0.5秒；承諾5年設計壽命、1年無憂質保及終身維護保養。

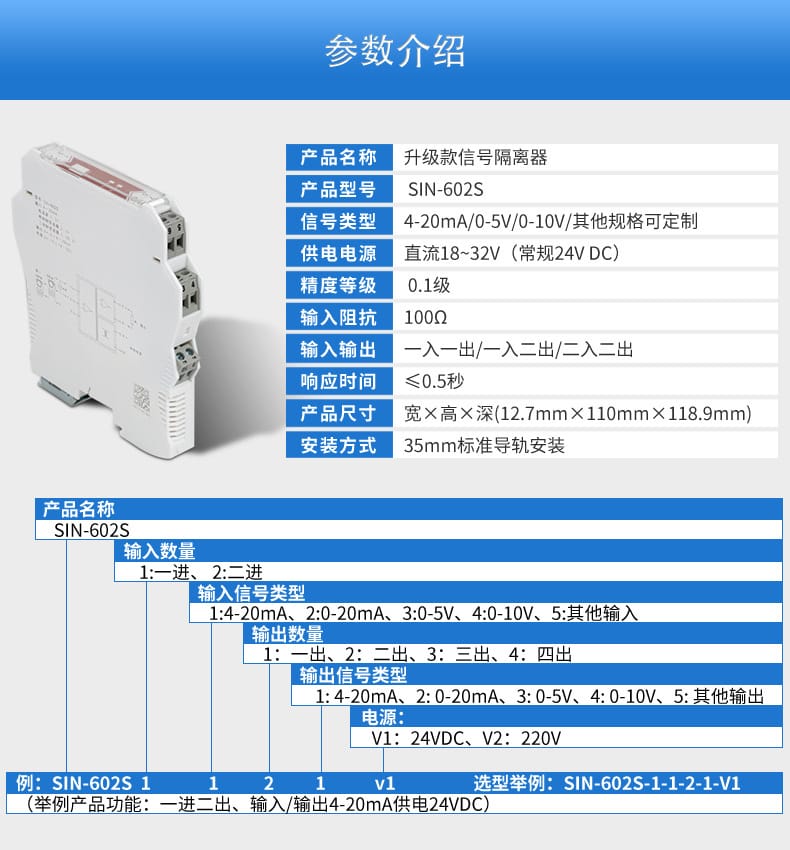

技術參數
| 參數項目 |
規格詳情 |
| 產品型號 |

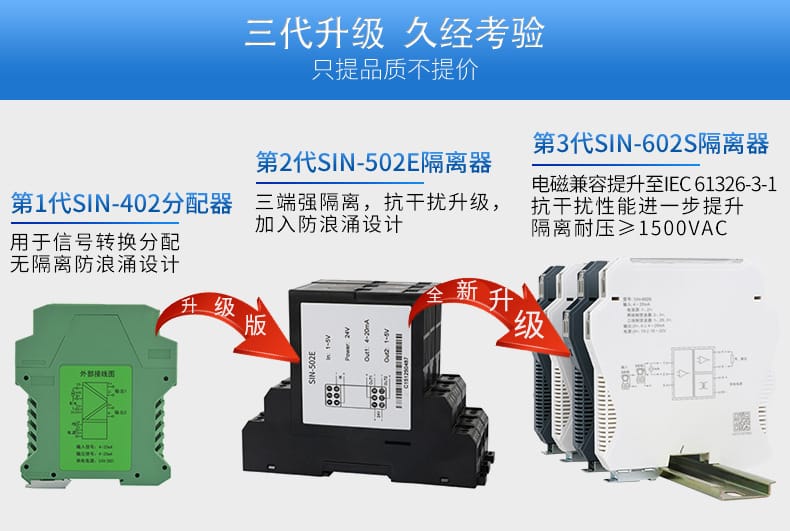

SIN-602S（升級款第3代） |
| 信號類型 |
4-20mA / 0-5V / 0-10V / 其他規格可定制 |
| 供電電源 |
直流18~32VDC（常規24VDC）或 220VAC |
| 精度等級 |
0.1級 |
| 輸入阻抗 |
100Ω |
| 輸入輸出規格 |
一入一出 / 一入二出 / 二入二出 |
| 響應時間 |
≤0.5秒 |
| 隔離耐壓 |
≥1500VAC |
| 產品尺寸 |
一入二出：寬12.7mm × 高110mm × 深118.9mm
一入一出：寬17.7mm × 高110mm × 深118.9mm |
| 安裝方式 |
35mm標準導軌安裝 |
選型編碼規則：SIN-602S - [輸入數量] - [輸入信號類型] - [輸出數量] - [輸出信號類型] - [電源]
- 輸入數量：1-一進，2-二進
- 輸入/輸出信號類型：1-4-20mA，2-0-20mA，3-0-5V，4-0-10V，5-其他
- 輸出數量：1-一出，2-二出，3-三出，4-四出
- 電源：V1-24VDC，V2-220V
選型舉例：SIN-602S-1-1-2-1-V1（功能：一進二出，輸入/輸出4-20mA，供電24VDC）
應用行業

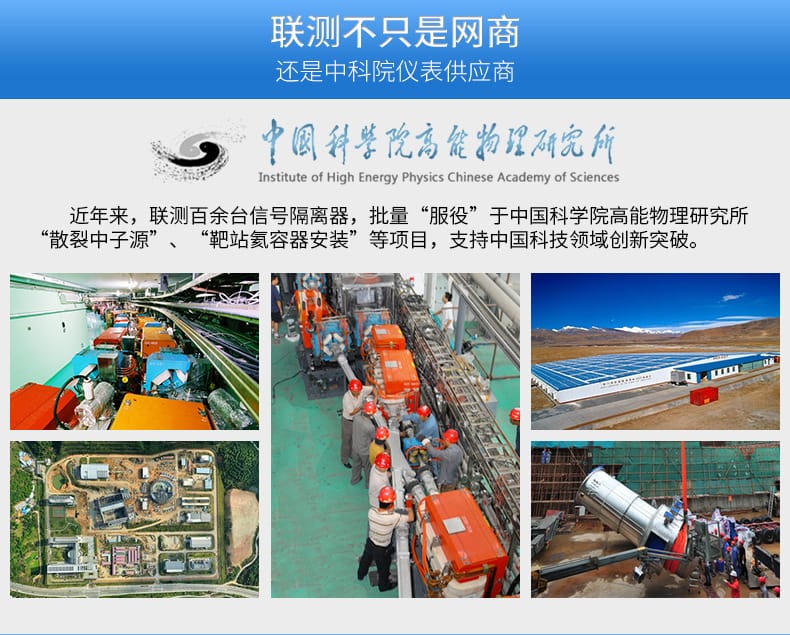

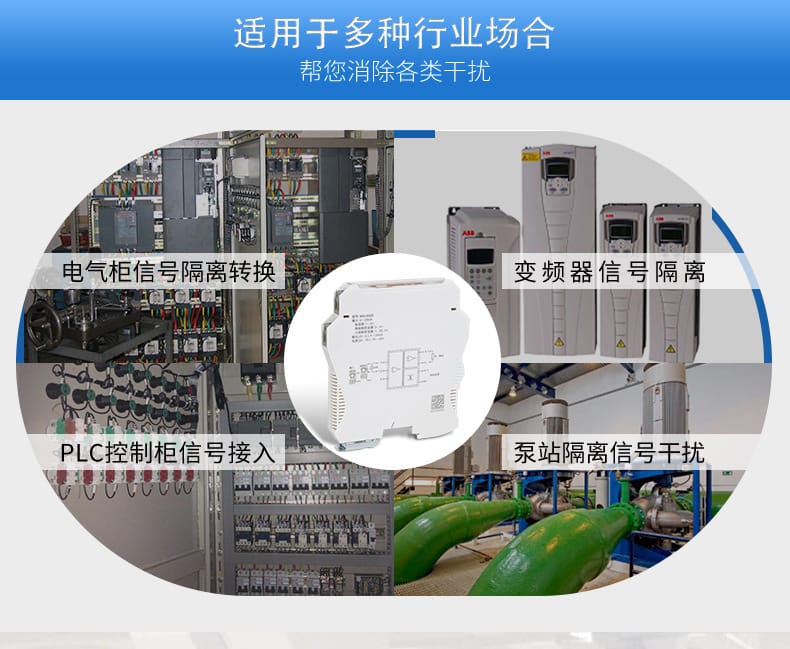

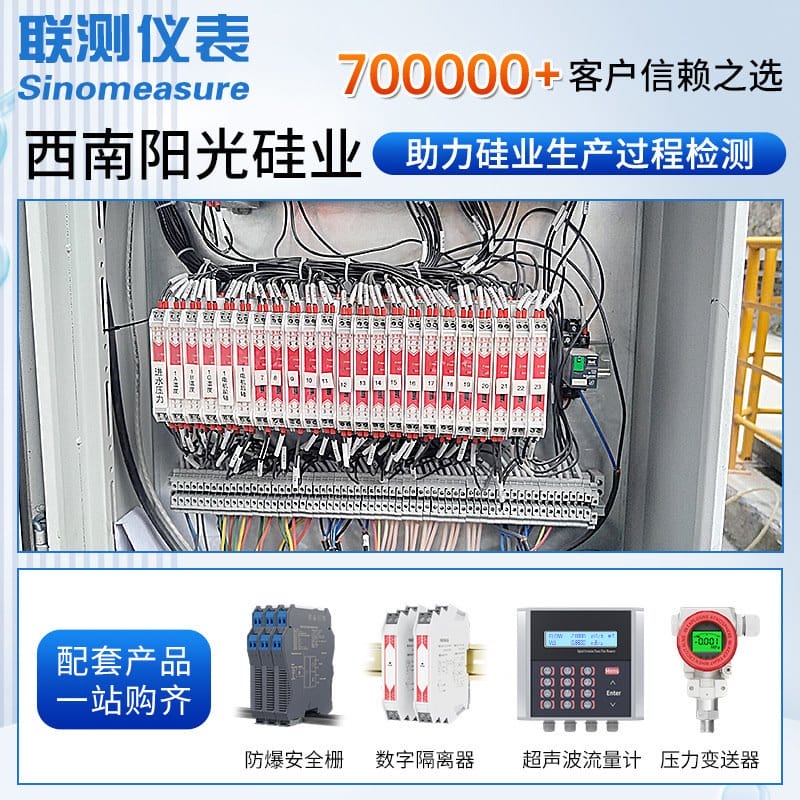

廣泛應用于電氣柜信號隔離轉換、變頻器信號隔離、PLC控制柜信號接入、泵站隔離信號干擾等工控場合。產品品質歷經千余個大項目見證，深受中科院高能物理研究所（散裂中子源項目）、蒙牛、中國煤科、中國石油、德力西、華為、比亞迪、中核控制等各行業名企信賴與采購。
安裝條件
- 導軌要求：標準35mm導軌安裝，緊湊超薄設計適合高密度布線。

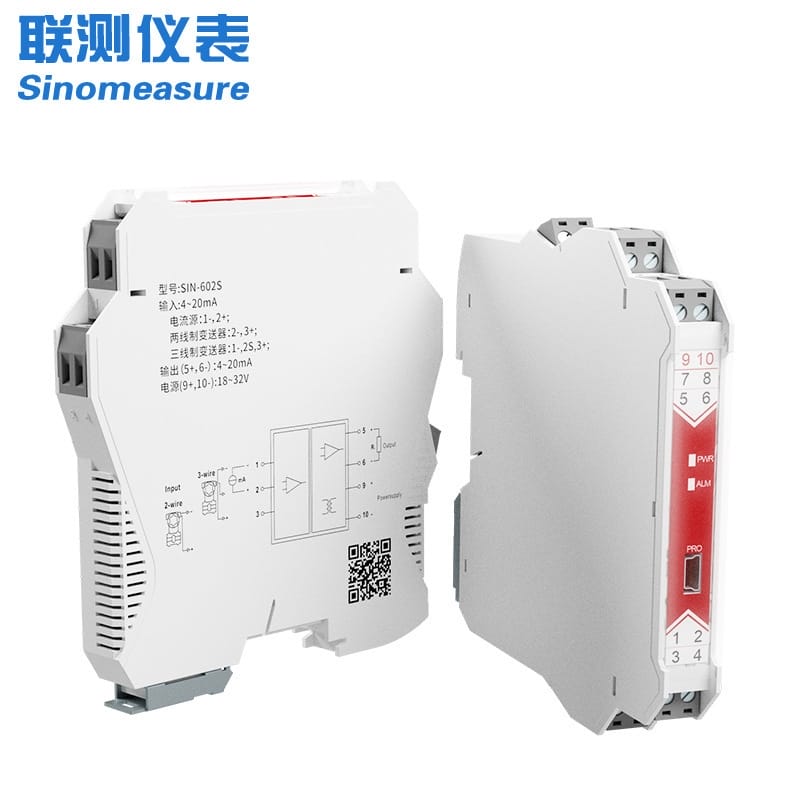

- 接線定義：
- 輸入端：1+/2- 接兩線制變送器，2+/3- 接三線制變送器。
- 輸出端：5+/6- 輸出4-20mA（或其他定制信號）。
- 電源端：9+/10- 接入18-32VDC（或220VAC）。
- 空間預留：請根據具體型號（12.7mm或17.7mm寬度）在導軌條上預留充足安裝空間。
- 專業服務：全國20余個分支機構可提供預約上門調試、培訓及指導安裝服務。
注意事項

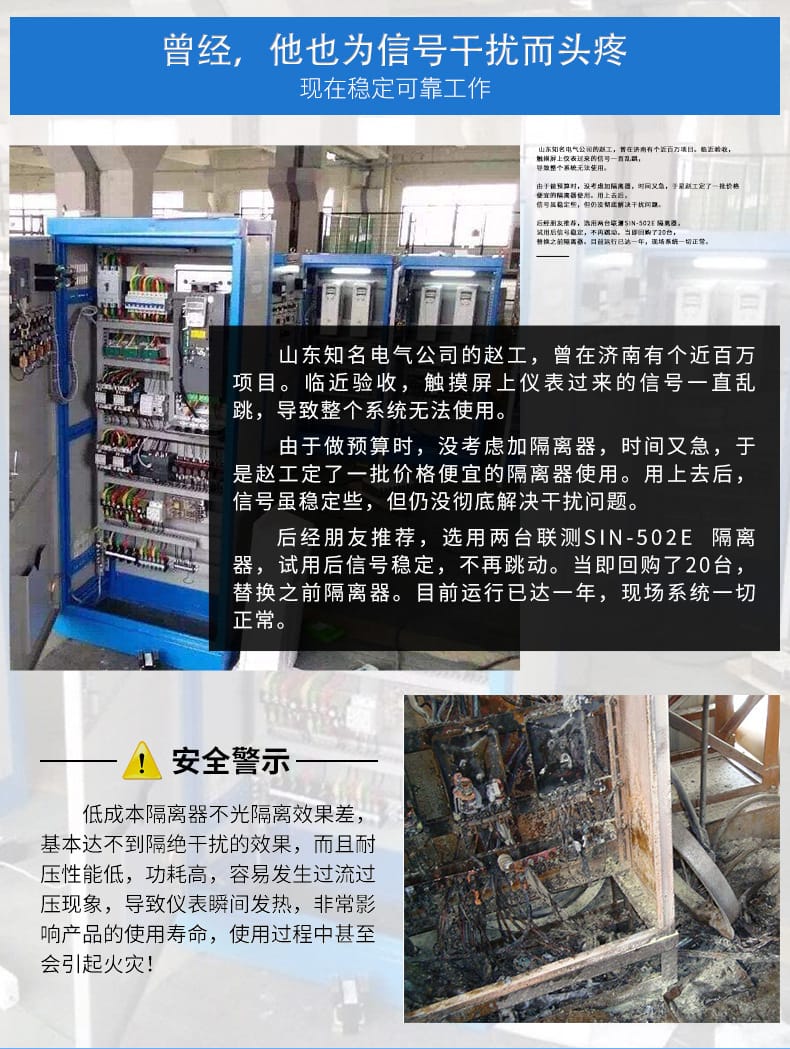

- 安全警示：切勿使用低成本劣質隔離器！劣質產品不僅隔離效果差、無法徹底隔絕干擾，且耐壓性能低、功耗高，極易發生過流過壓現象，導致儀表瞬間發熱，嚴重影響使用壽命，甚至存在引發火災的安全隱患！
- 數據聲明：頁面中所列技術參數數據均由杭州聯測自動化技術有限公司實驗室提供，如有疑問請聯系官方客服確認。
- 校準附件：USB在線校準功能需使用配套手操器，手操器需另行購買。
