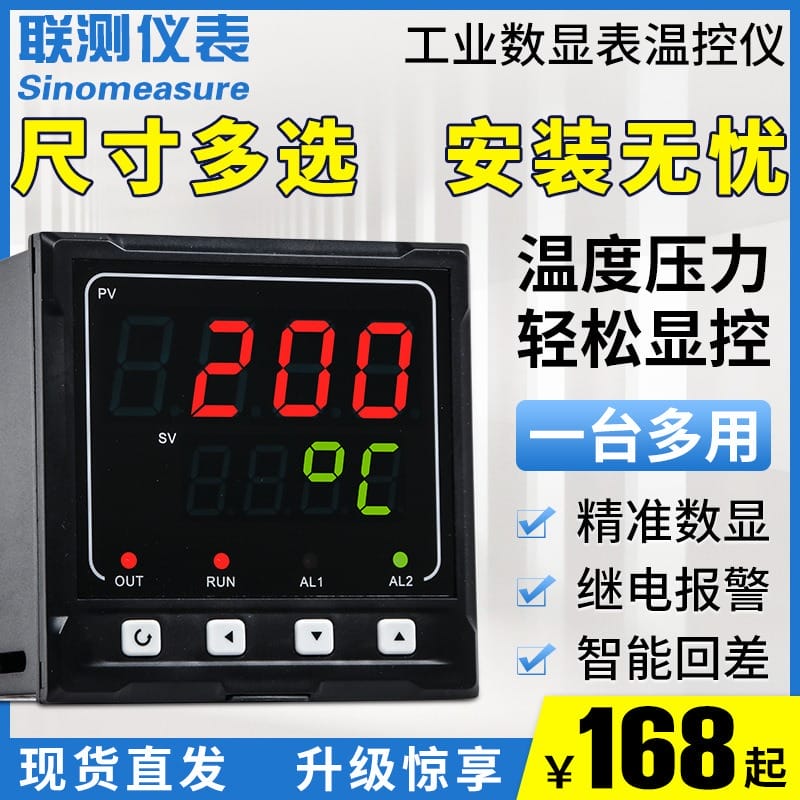

聯測智能溫控儀數顯表產品說明

核心特點

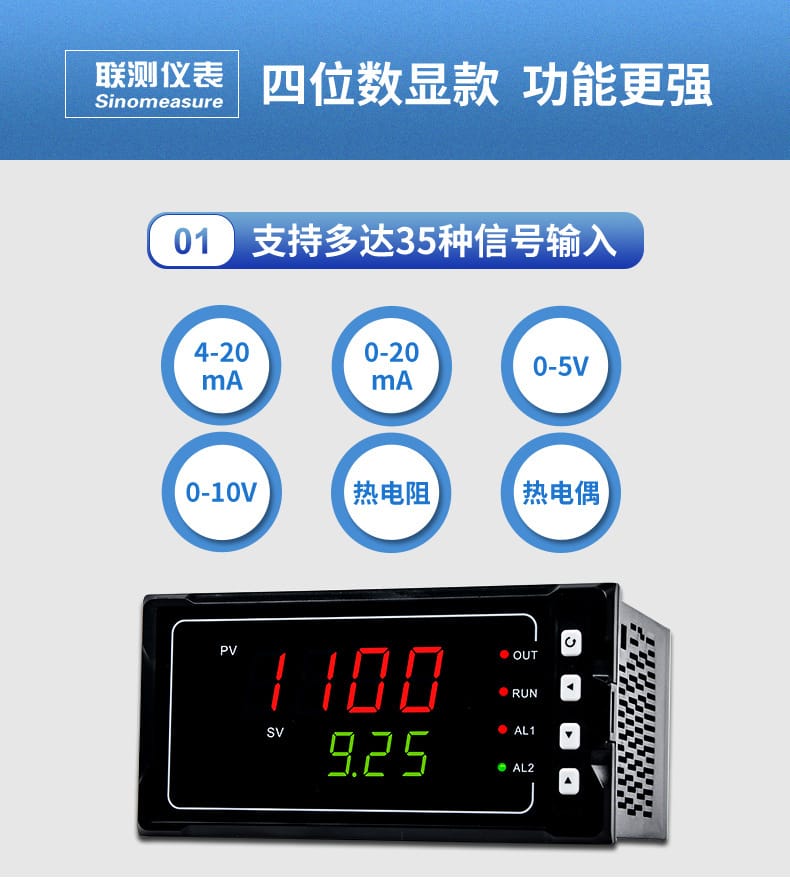

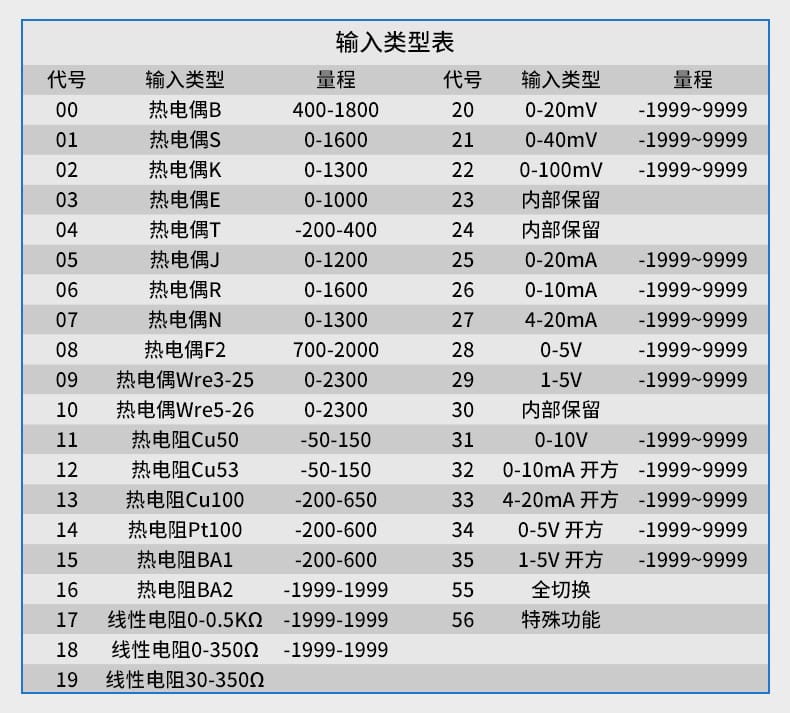

支持多達35種信號輸入，包括熱電阻、熱電偶、電壓、電流等多種類型。

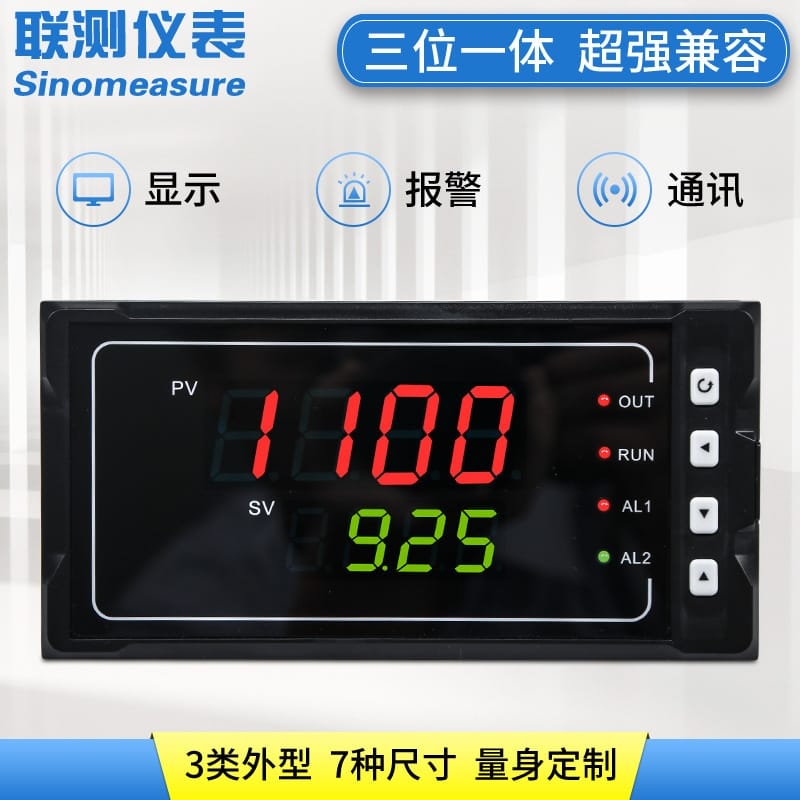

四位LED顯示，清晰直觀。

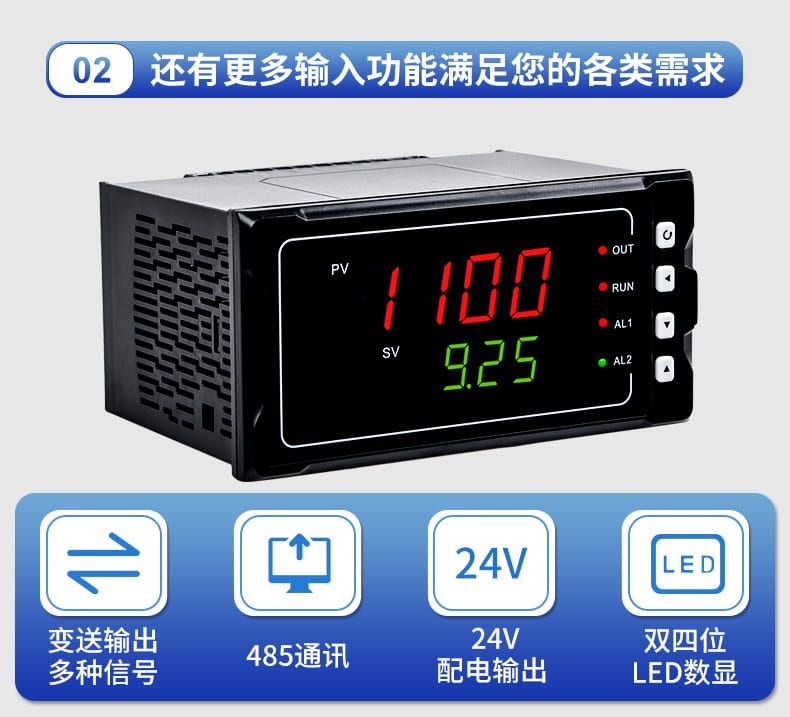

具備報警輸出、繼電器控制輸出及變送輸出功能。
支持RS485通訊接口，采用標準MODBUS RTU協議。
提供多種外形尺寸選擇，滿足不同安裝需求。

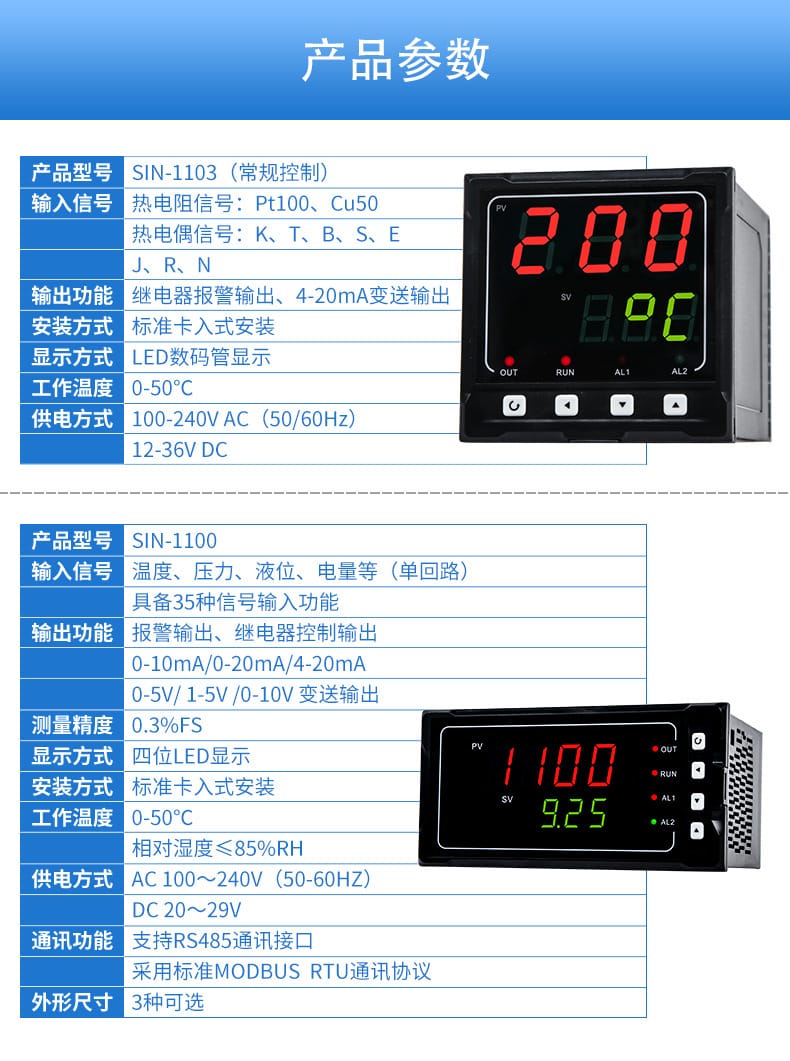

技術參數

參數名稱	參數值
產品型號	SIN-1100 / SIN-1103
輸入信號	溫度、壓力、液位、電量等（單回路），支持35種信號輸入
輸出功能	報警輸出、繼電器控制輸出；0-10mA / 0-20mA / 4-20mA；0-5V / 1-5V / 0-10V 變送輸出
測量精度	0.3%FS
顯示方式	四位LED顯示
安裝方式	標準卡入式安裝
工作溫度	0-50°C
相對濕度	≤85%RH
供電方式	AC100~240V (50-60Hz)，DC 20~29V

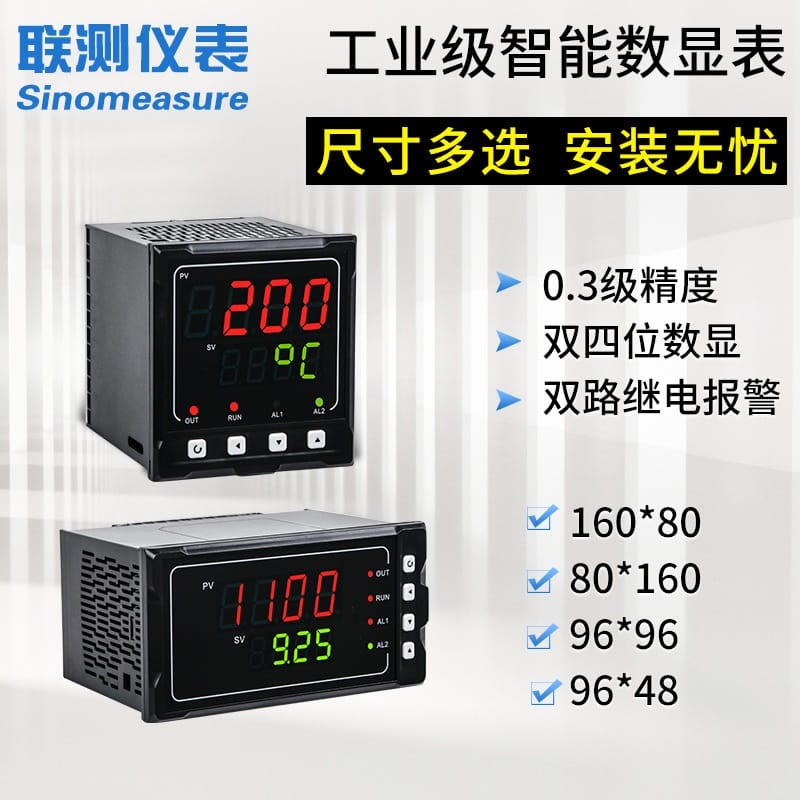

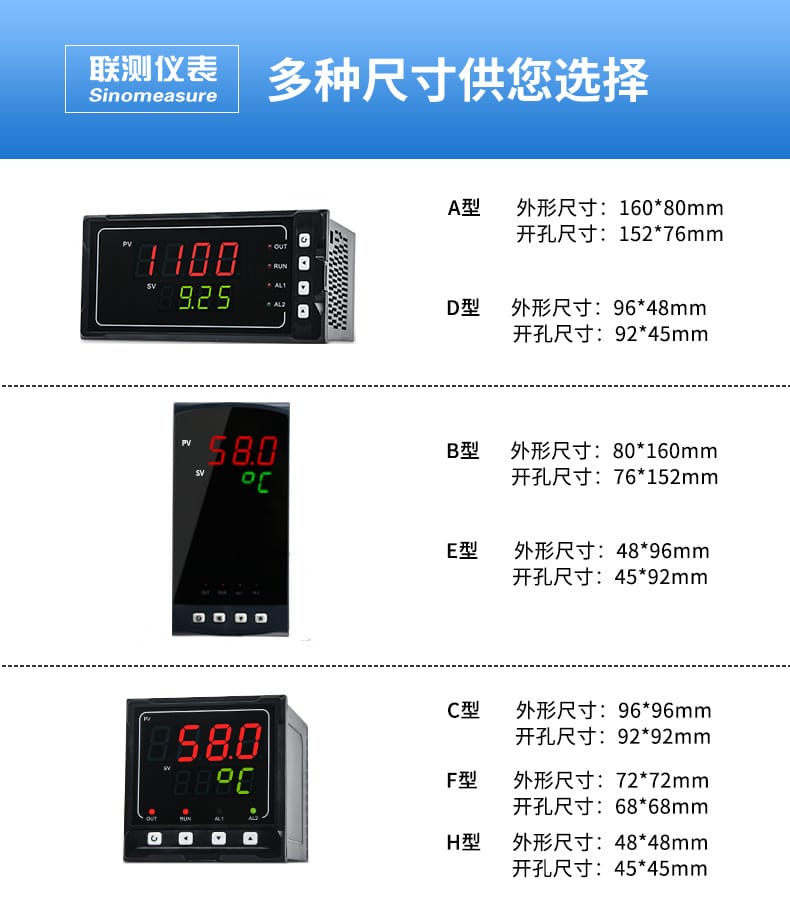

外形尺寸	A型：16080mm，B型：80160mm，C型：9696mm，D型：9648mm，E型：4896mm，F(xiàn)型：7272mm，H型：48*48mm
開孔尺寸	對應外形尺寸減去邊框厚度

應用行業

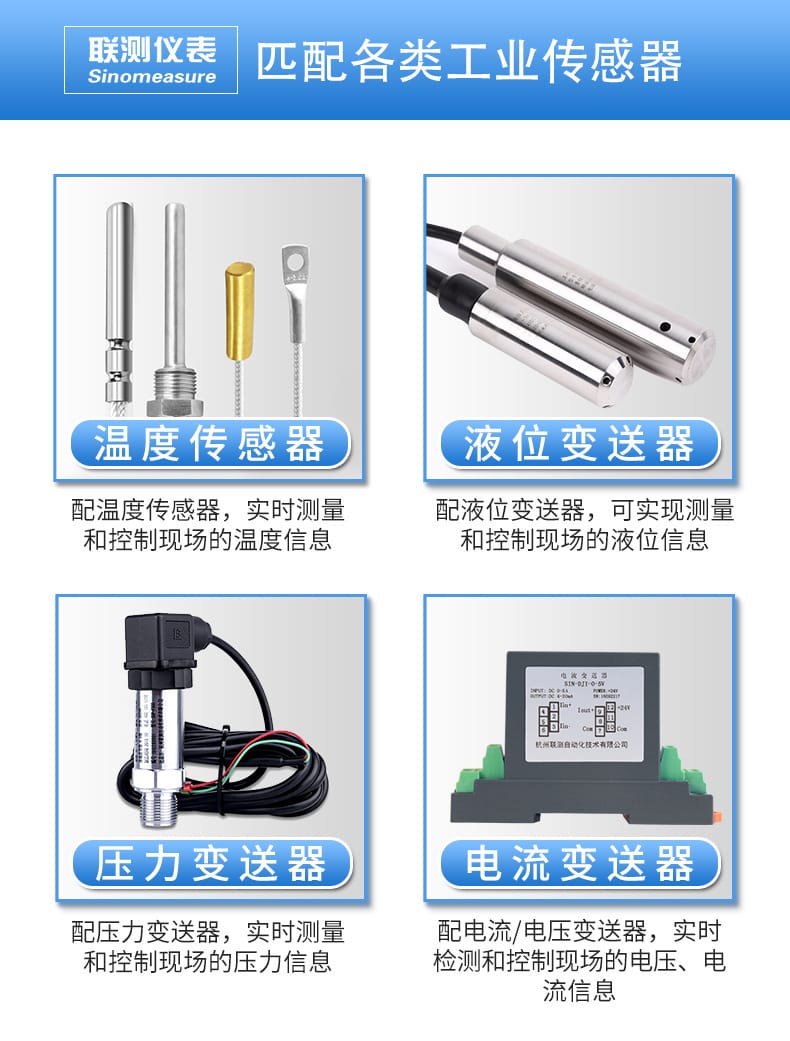

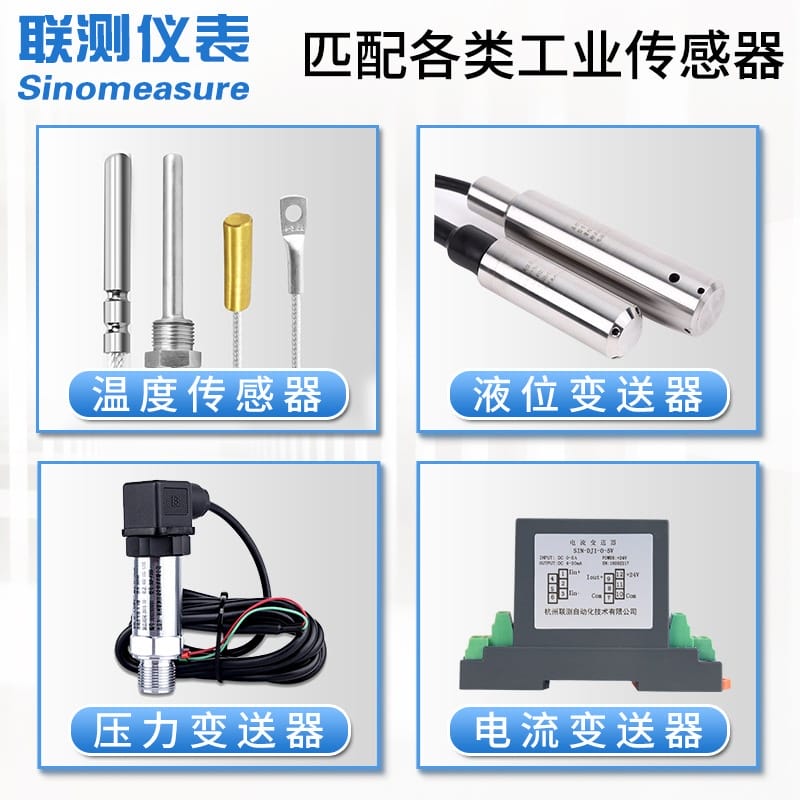

工業自動化領域：實時測量和控制現場的溫度、壓力、液位、電壓、電流等信息。
化工、制藥、食品飲料等行業：用于精確監控生產過程中的關鍵參數。
環保、能源等行業：檢測和控制現場環境參數。

安裝條件

安裝位置：需保證通風良好，避免陽光直射和高溫環境。
安裝方式：支持標準卡入式安裝，需根據儀表型號選擇合適的開孔尺寸。

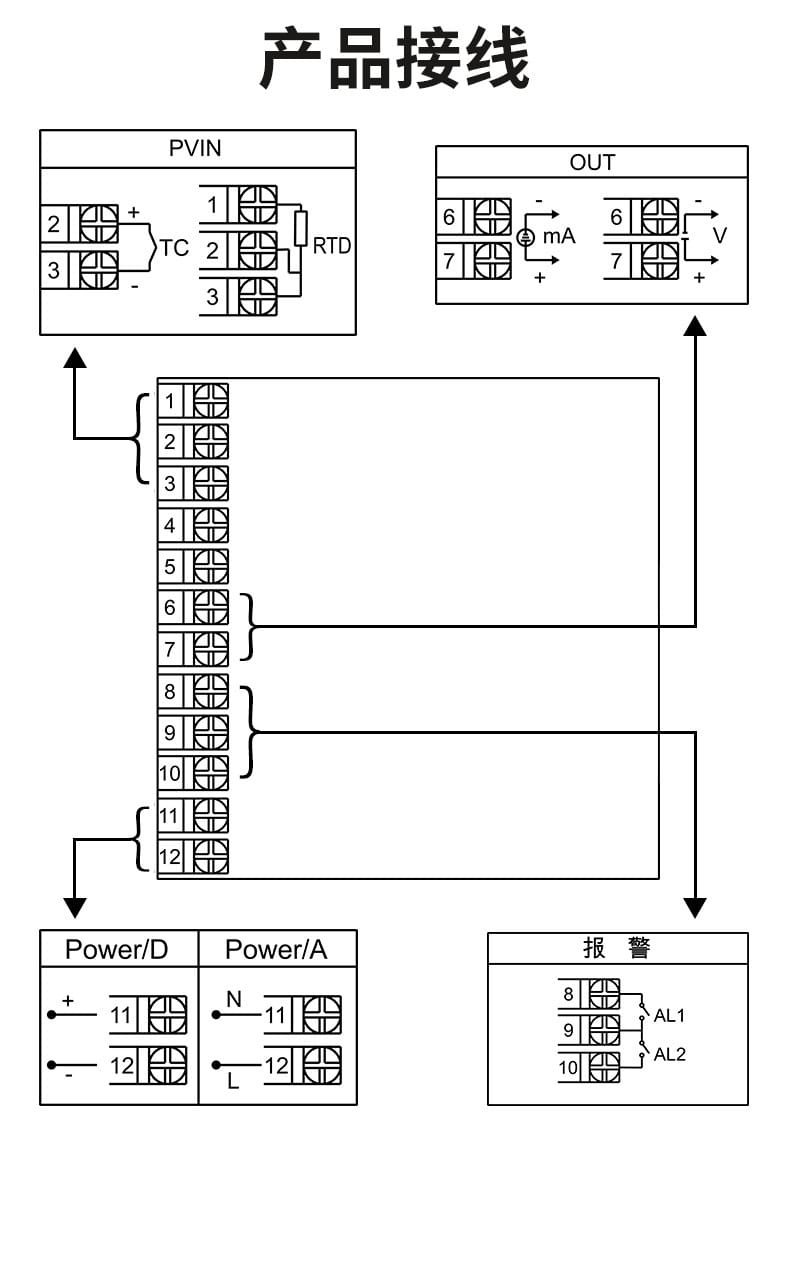

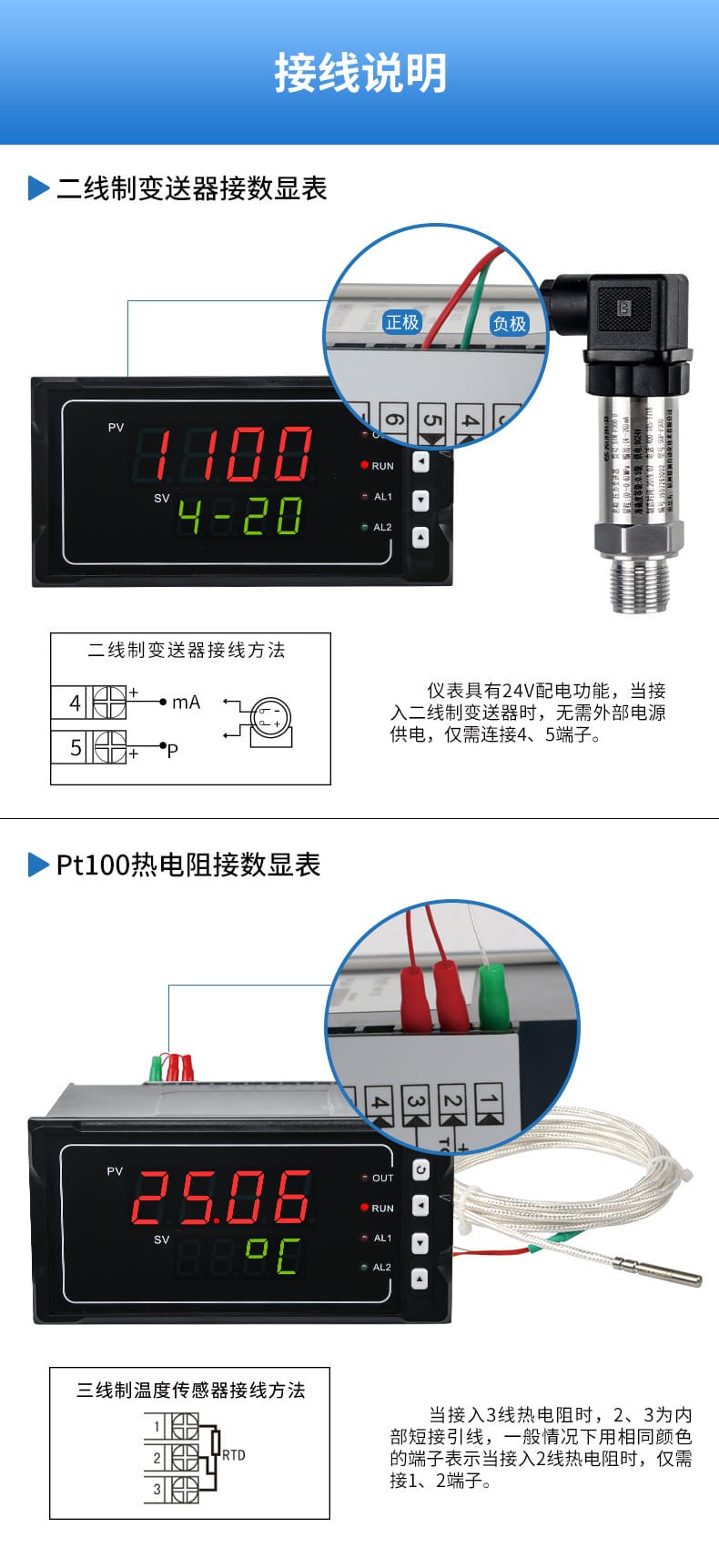

接線要求：
- 二線制變送器接線時，無需外部電源供電，僅需連接4、5端子。
- 三線制熱電阻接線時，2、3為內部短接引線，一般情況下用相同顏色的端子表示。
- 小尺寸儀表接線端子較少，部分功能可能無法同時啟用，請根據實際需求選擇。

注意事項

在選型時，請根據接線圖來選擇功能，確保儀表的功能與實際需求匹配。
不同型號的儀表具有不同的接線端子數量和功能配置，請仔細核對說明書。
使用過程中，請確保工作環境符合儀表的技術要求，避免因溫度、濕度等因素導致性能下降。
如需特殊功能或定制服務，請聯系廠家進行詳細咨詢。
儀表需定期校準以保證測量精度，可提供第三方校準證明（需自費）。

備注：以上內容由杭州聯測自動化技術有限公司實驗室提供，如有疑問，請聯系旺旺客服。
