聯測 SIN系列電流信號隔離器

核心特點

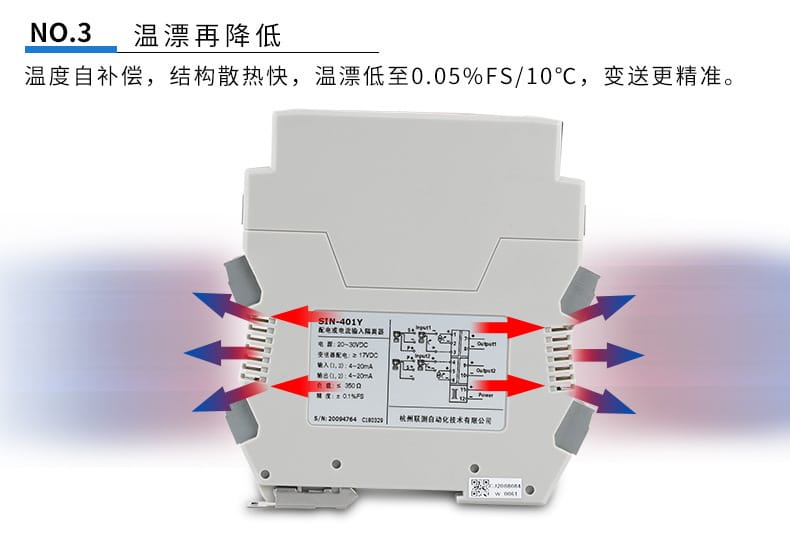

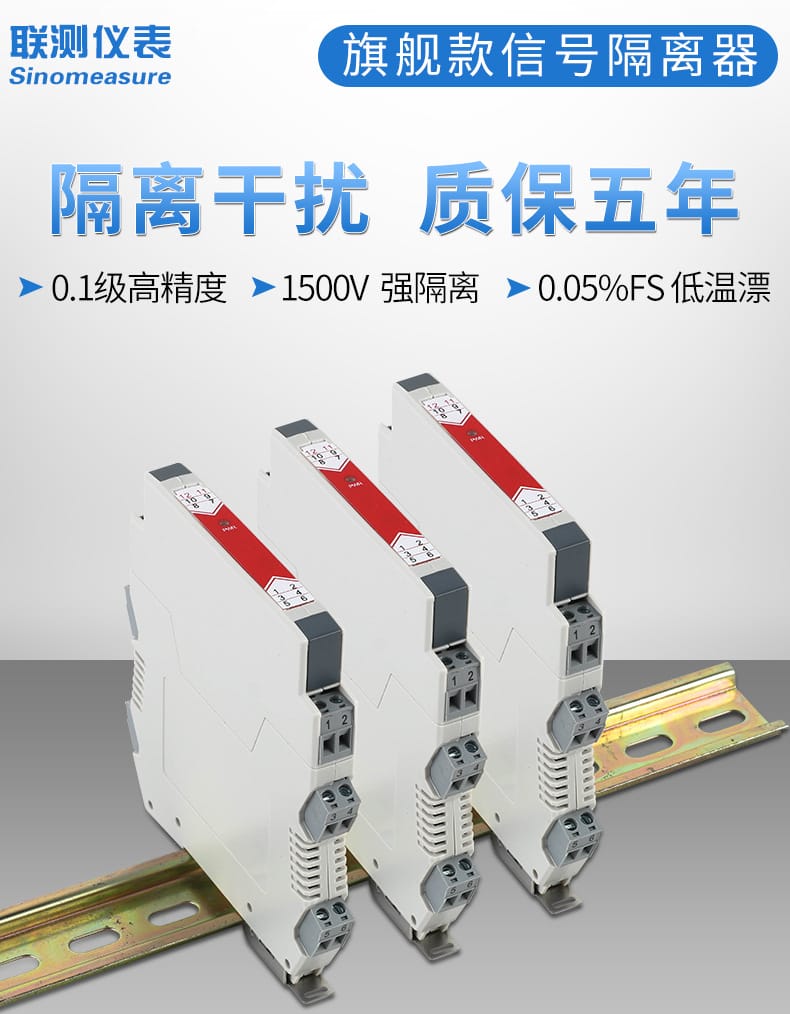

高精度與低漂移：0.1級傳輸精度，溫漂低至0.05%FS/10℃，確保變送精準穩定。
強電磁隔離：輸入、輸出、電源三端1500V強電磁隔離（502H款達2000V），有效切斷干擾路徑。

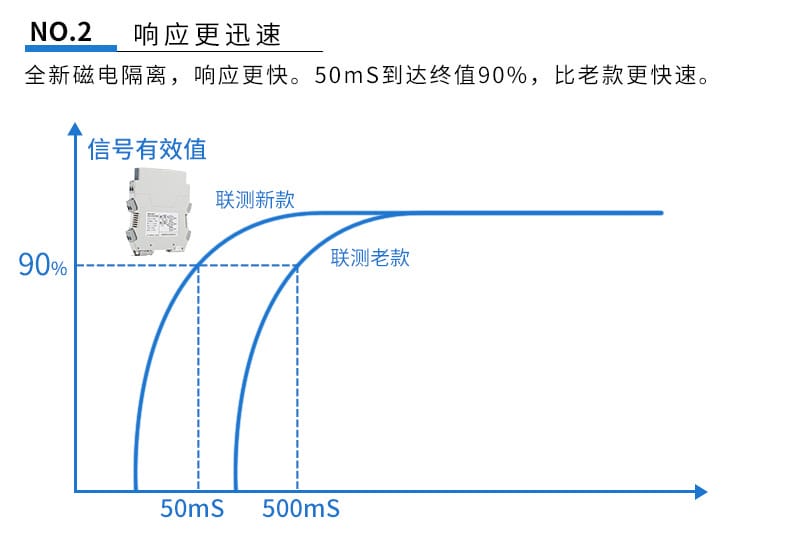

極速響應：全新磁電隔離技術，50mS到達終值90%（502H款電流型僅需2mS），響應更迅速。

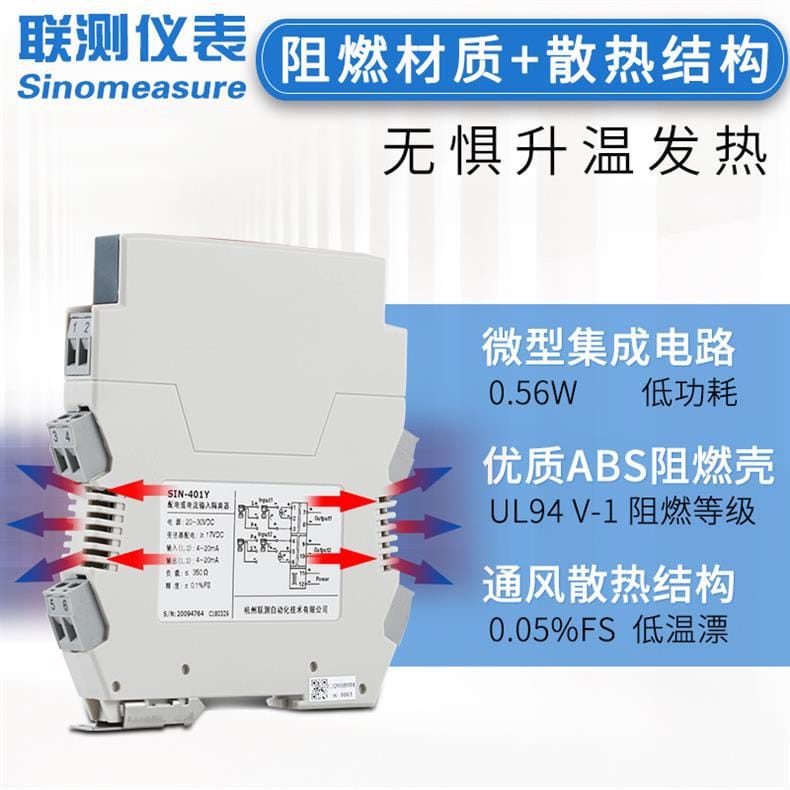

安全阻燃與低功耗：優質ABS+PC阻燃殼體（UL94V-1等級），微型集成電路設計，功耗低至0.56W~1W。

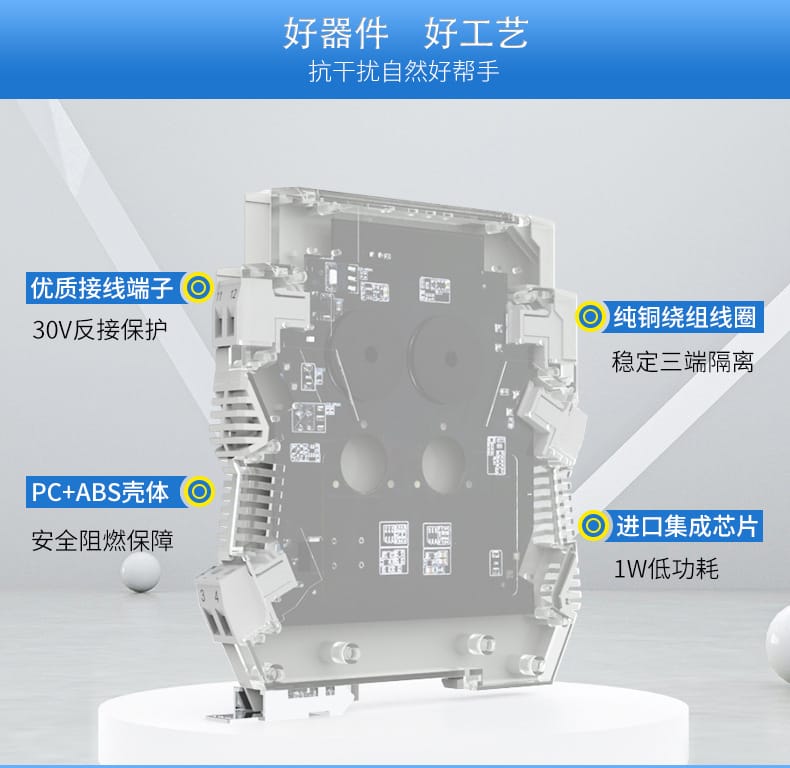

優質工藝防護：純銅繞組線圈、進口集成芯片、30V電源反接保護及上電沖擊保護，安全可靠。

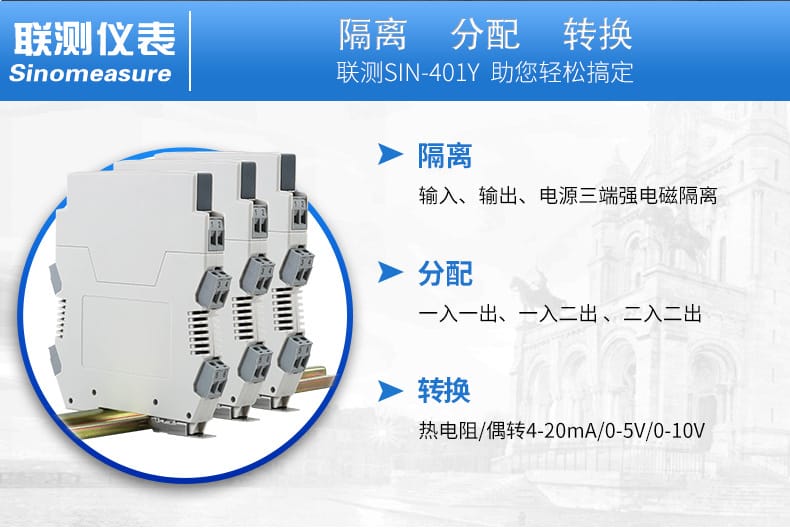

靈活配置：支持一進一出、一進二出、二進二出等多通道分配，兼容熱電阻/偶轉4-20mA/0-5V/0-10V等多種信號轉換。

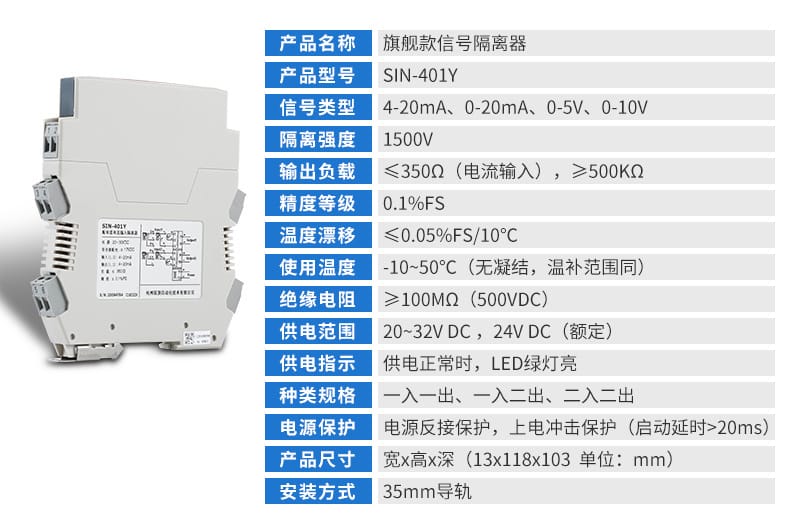

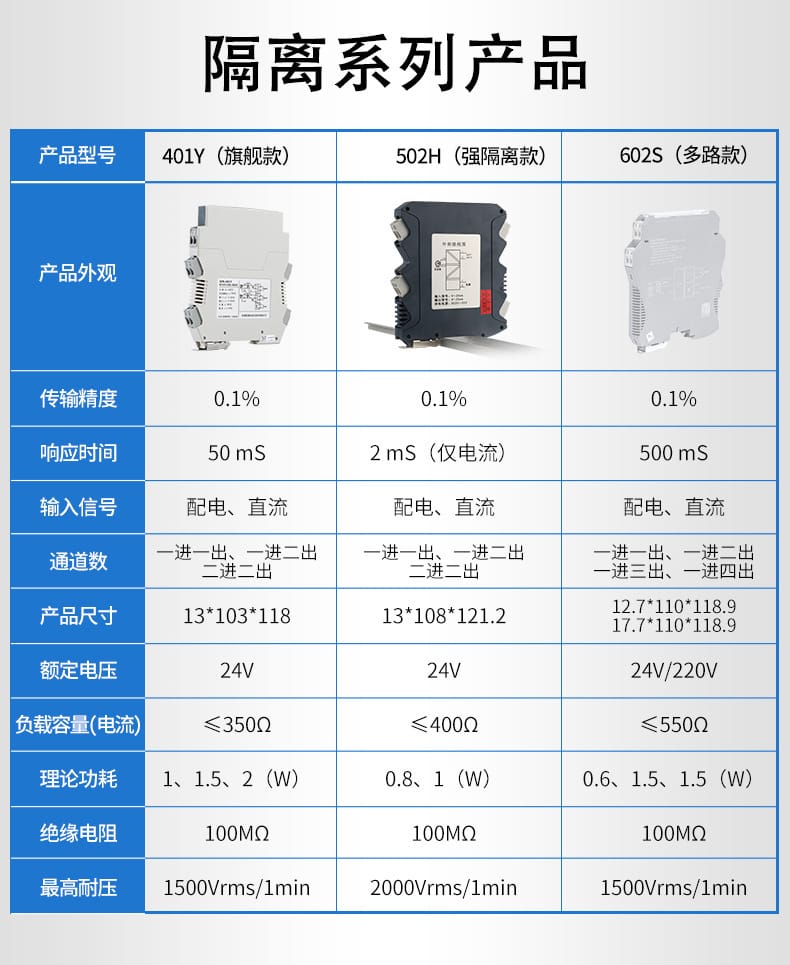

技術參數

參數項	SIN-401Y (旗艦款)	SIN-502H (強隔離款)	SIN-602S (多路款)
傳輸精度	0.1%FS	0.1%FS	0.1%FS
隔離強度	1500Vrms	2000Vrms	1500Vrms
響應時間	50mS	≤2mS(電流型)	500mS
信號類型	4-20mA/0-20mA/0-5V/0-10V	4-20mA/0-5V/0-10V/定制	配電、直流
通道數	1入1出/1入2出/2入2出	1入1出/1入2出/2入2出	1入1出/1入2出/1入3出/1入4出
供電電源	20~32VDC (額定24V)	20~32VDC (額定24V)	24VDC / 220V
輸出負載	≤350Ω(電流), ≥500KΩ(電壓)	≤400Ω	≤550Ω
溫度漂移	≤0.05%FS/10℃	-	-
使用溫度	-10~50℃ (無凝結)	-	-
絕緣電阻	≥100MΩ (500VDC)	100MΩ	100MΩ

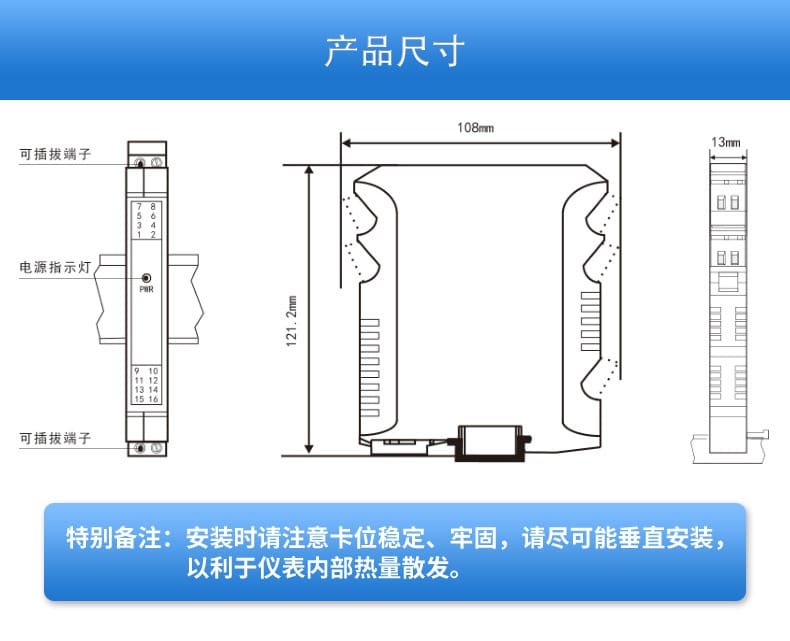

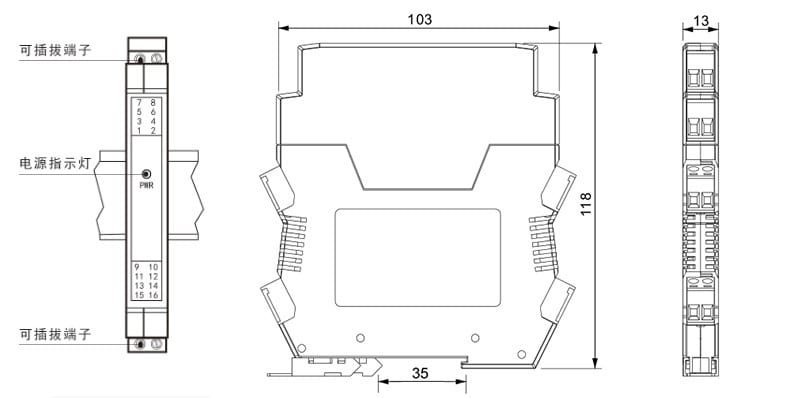

產品尺寸	13×118×103mm	13×121×108mm	12.7×110×118.9mm等

應用行業

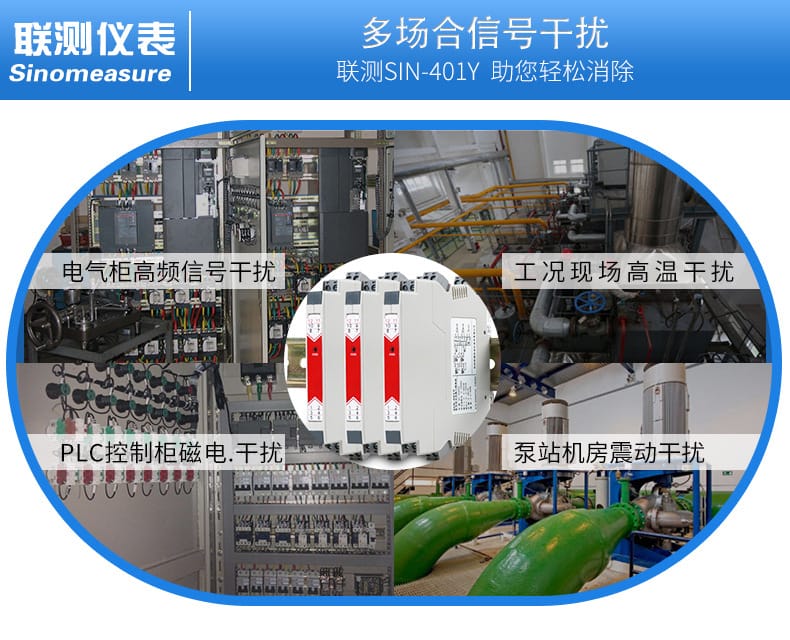

工業自動化控制：PLC控制柜磁電干擾消除、電氣柜高頻信號隔離。
惡劣工況現場：泵站機房震動干擾防護、高溫現場干擾抑制。
能源與重工：中國石油、中國煤科等大型能源礦業企業信號測控。
食品與電氣制造：蒙牛、燕京啤酒、德力西電氣等食品加工與電氣設備行業。

安裝條件

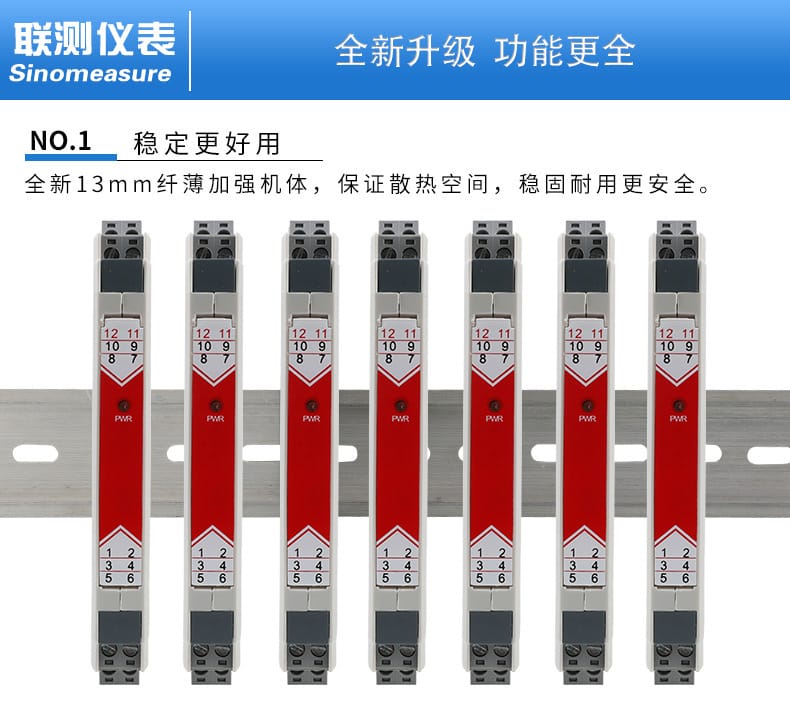

安裝方式：35mm標準導軌安裝。
安裝要求：安裝時必須確?？ㄎ环€(wěn)定、牢固；為利于儀表內部熱量散發，請盡可能采用垂直安裝方式。

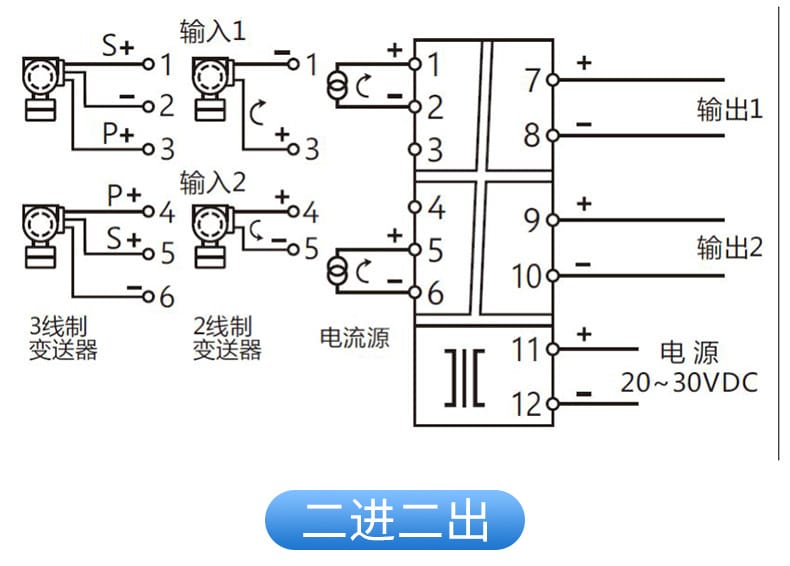

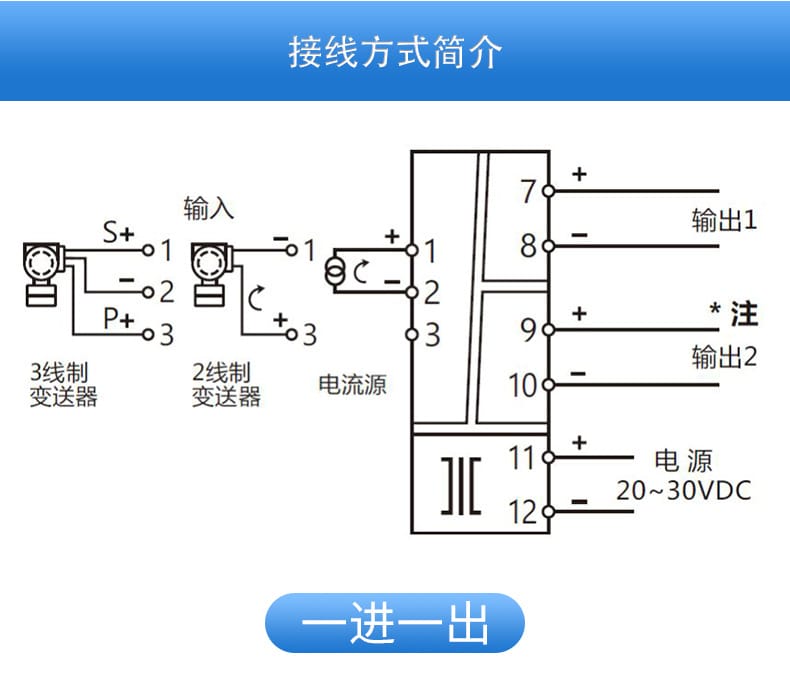

接線制式：支持2線制/3線制變送器及電流源接線，端子設計為可插拔式，方便現場維護。

注意事項

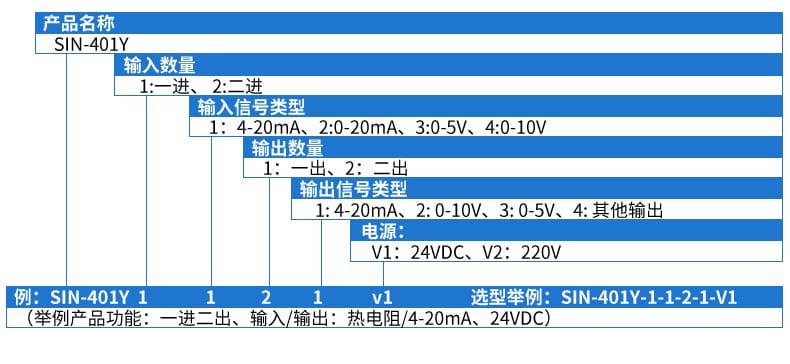

選型規范：定制品不享受“買錯直接退”服務，請根據輸入/輸出信號類型及通道數準確選型（如：SIN-401Y-1-1-2-1-V1代表1入2出，4-20mA輸入輸出，24V供電）。
接線安全：雖具備30V反接保護與上電沖擊保護，接線時仍需嚴格區分電源及信號正負極。
售后保障：質保五年，享受全國包郵、30天包退/包換、365天包修（故障直接換）服務。
數據來源：產品參數均由公司實驗室實測提供，如有技術疑問請聯系專業客服確認。
