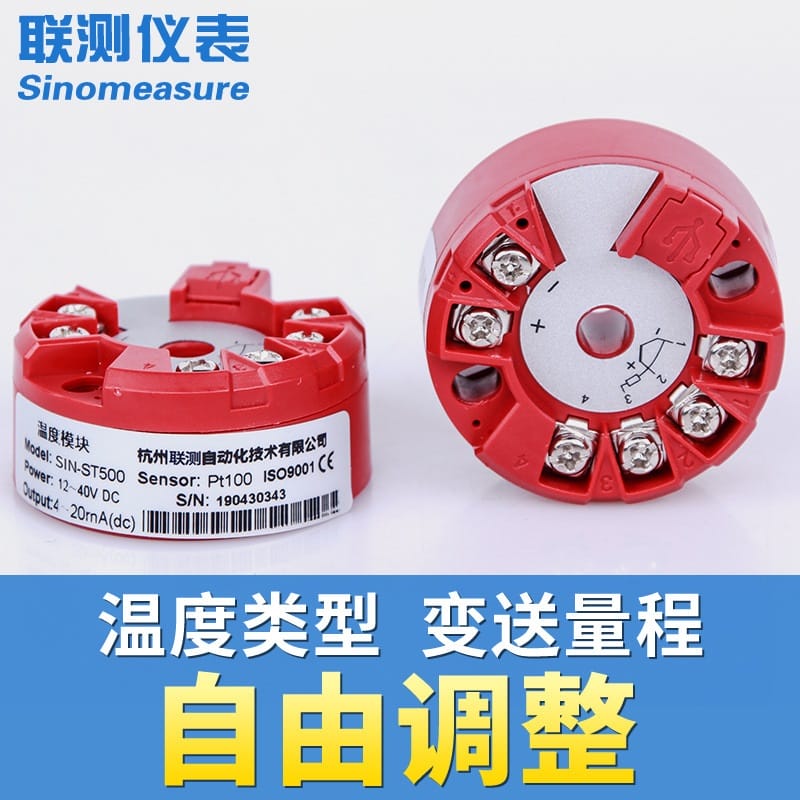

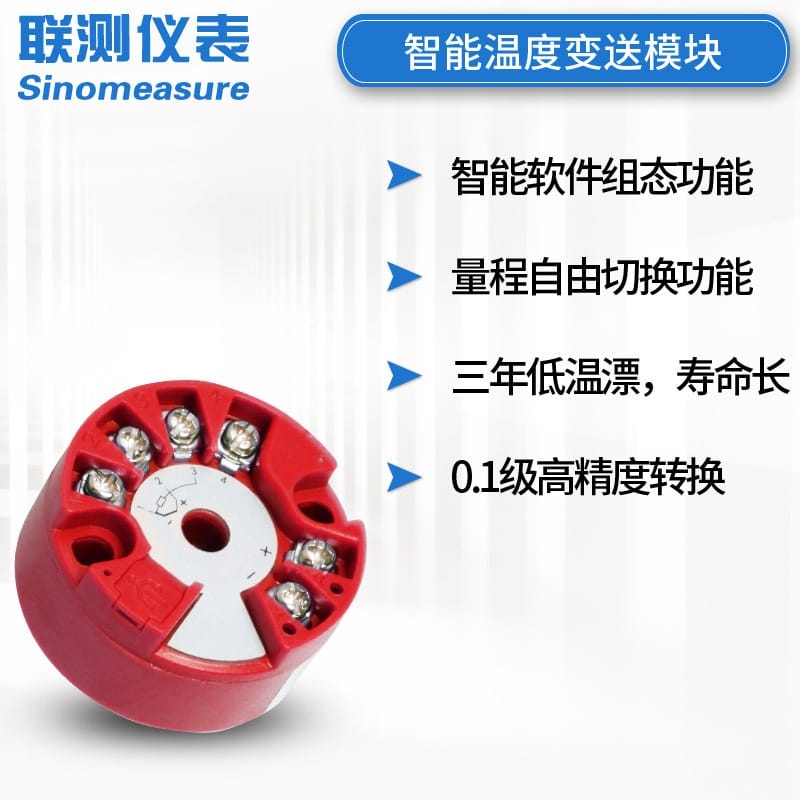

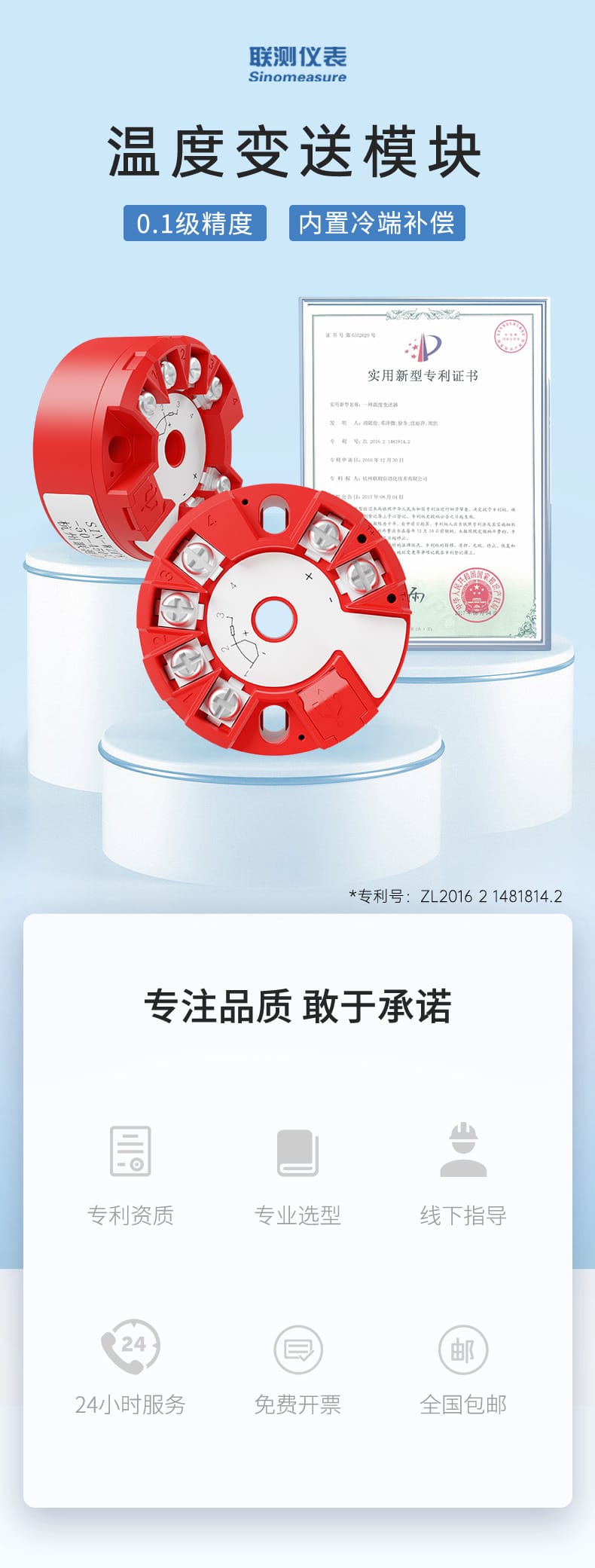

聯測 SIN-ST500 智能溫度變送器模塊

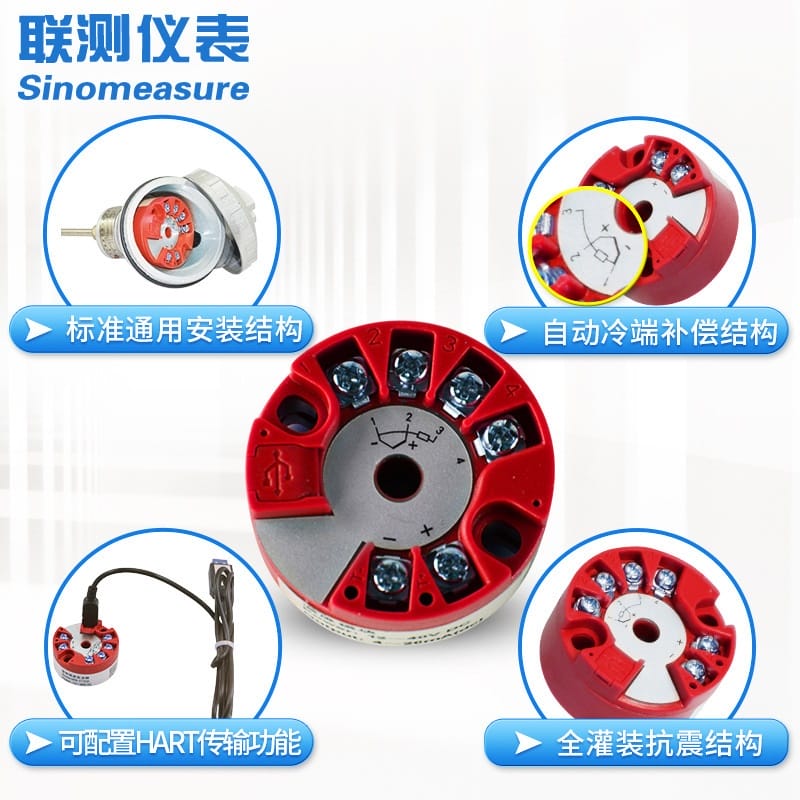

核心特點
- 高精度測量：0.1級精度（≤0.1%FS），確保數據準確可靠。

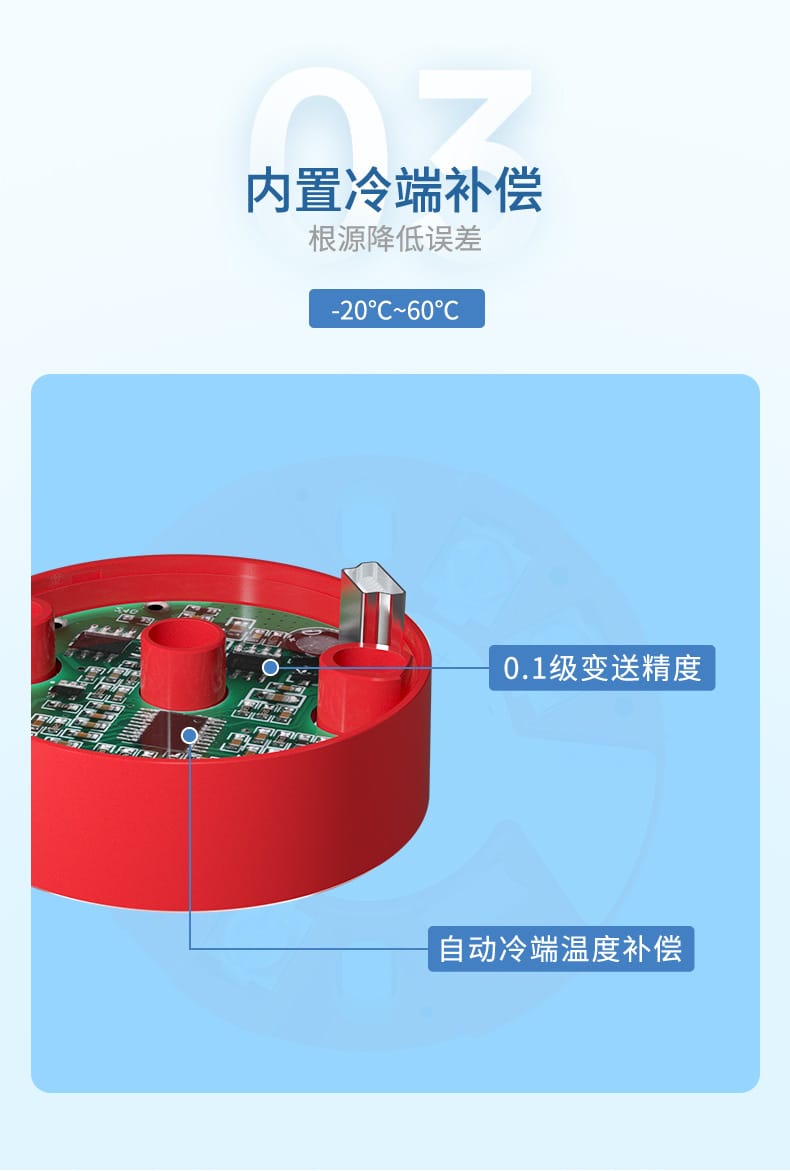

- 智能冷端補償：內置冷端補償功能（-20℃~60℃），從根源降低測量誤差。

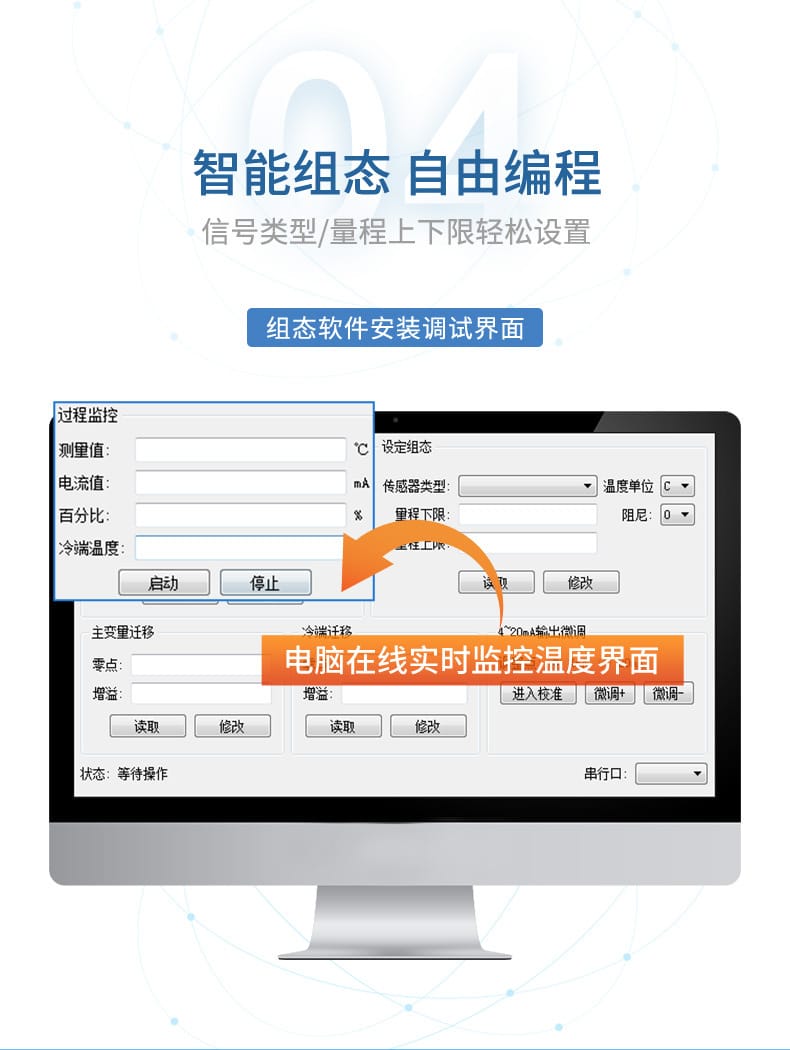

- 自由組態編程：支持通過PAD手操器或PC電腦在線調整信號類型與量程上下限，參數設置輕松便捷。

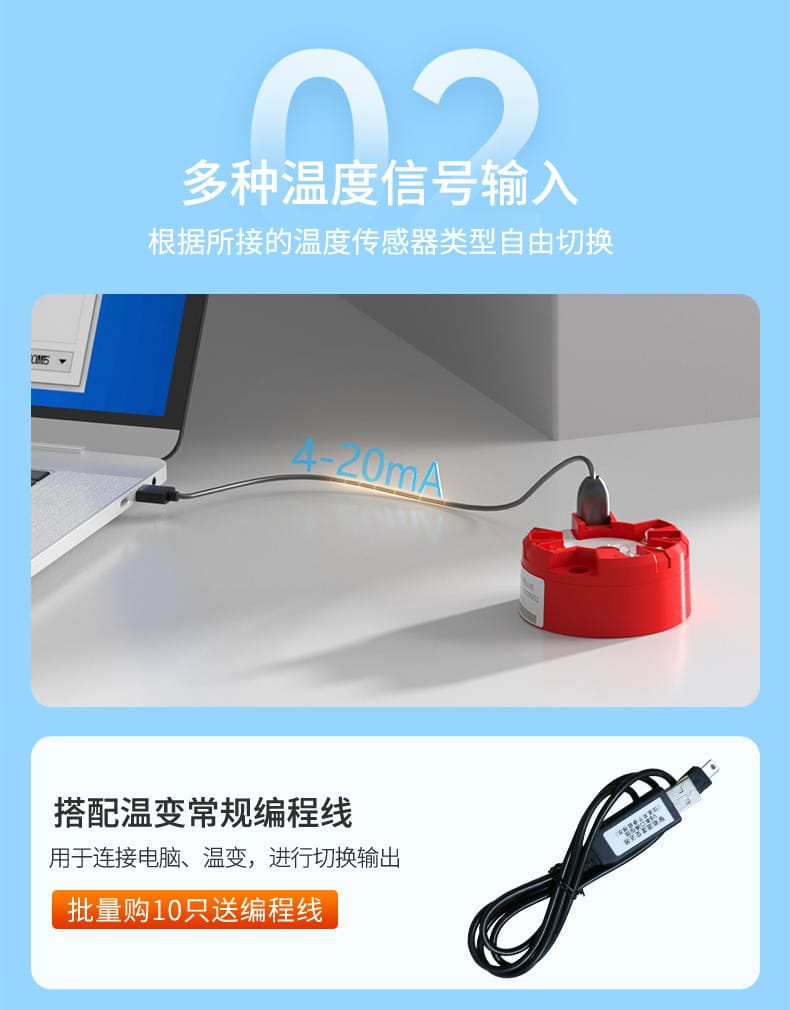

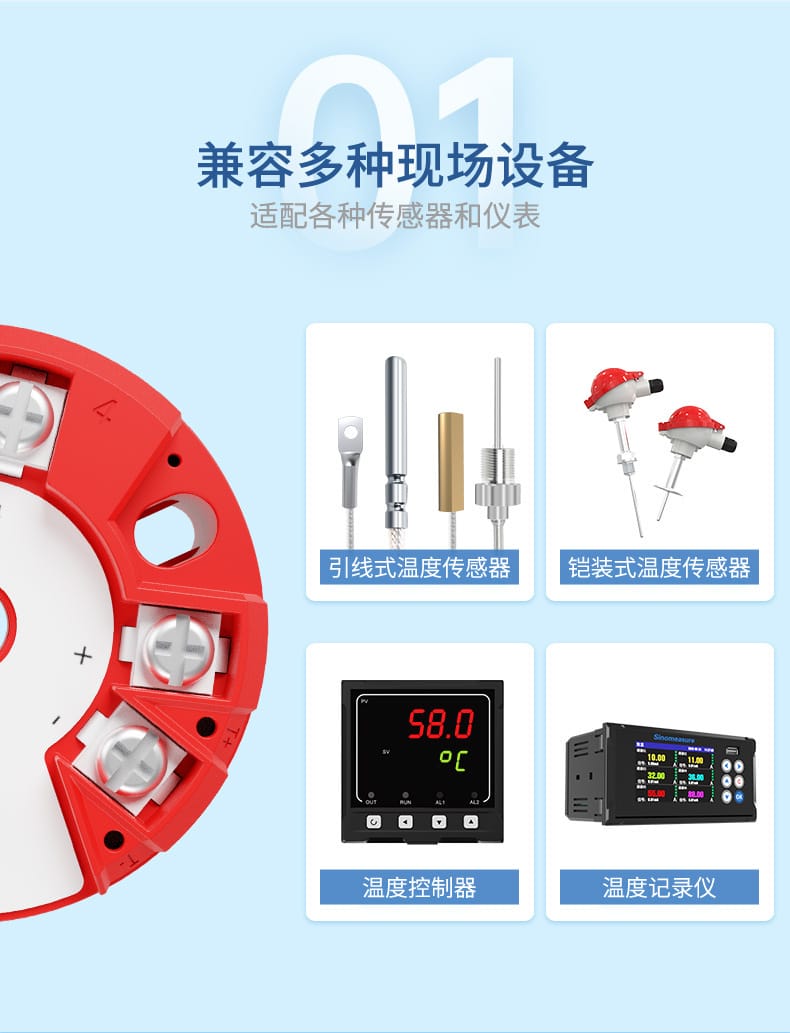

- 廣泛兼容適配：支持多種熱電阻/熱電偶信號輸入，適配引線式、鎧裝式傳感器及各類溫控/記錄儀表。
- HART協議通信：選配HART協議，實現4-20mA模擬輸出與數字通信并行，滿足現代工業智能化需求。

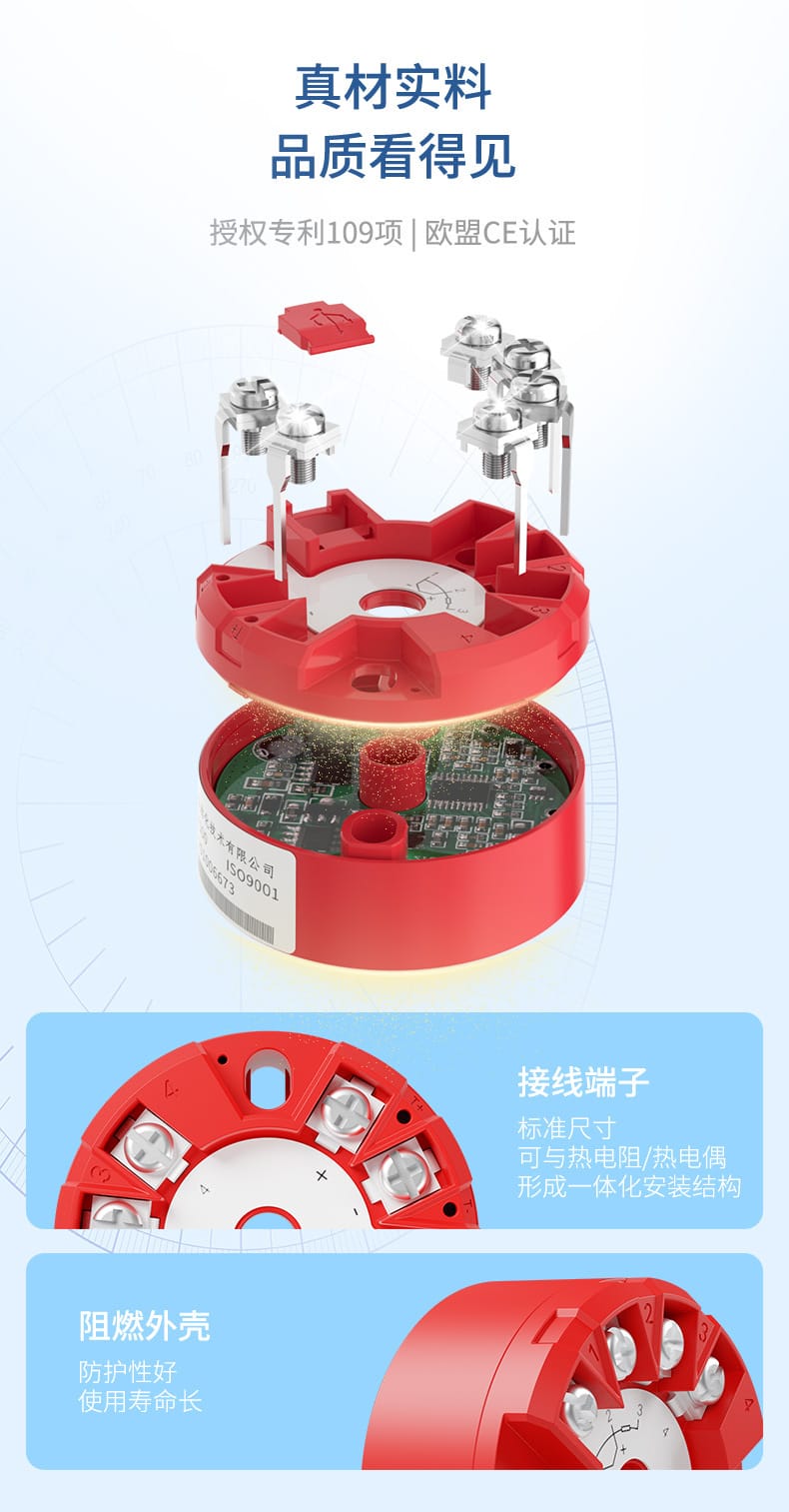

- 安全可靠設計：采用阻燃外殼，防護性好；標準尺寸設計，支持與傳感器一體化安裝，使用壽命長。
- 專利資質保障：榮獲實用新型專利（專利號：ZL201621481814.2），歐盟CE認證及ISO9001體系認證，品質看得見。

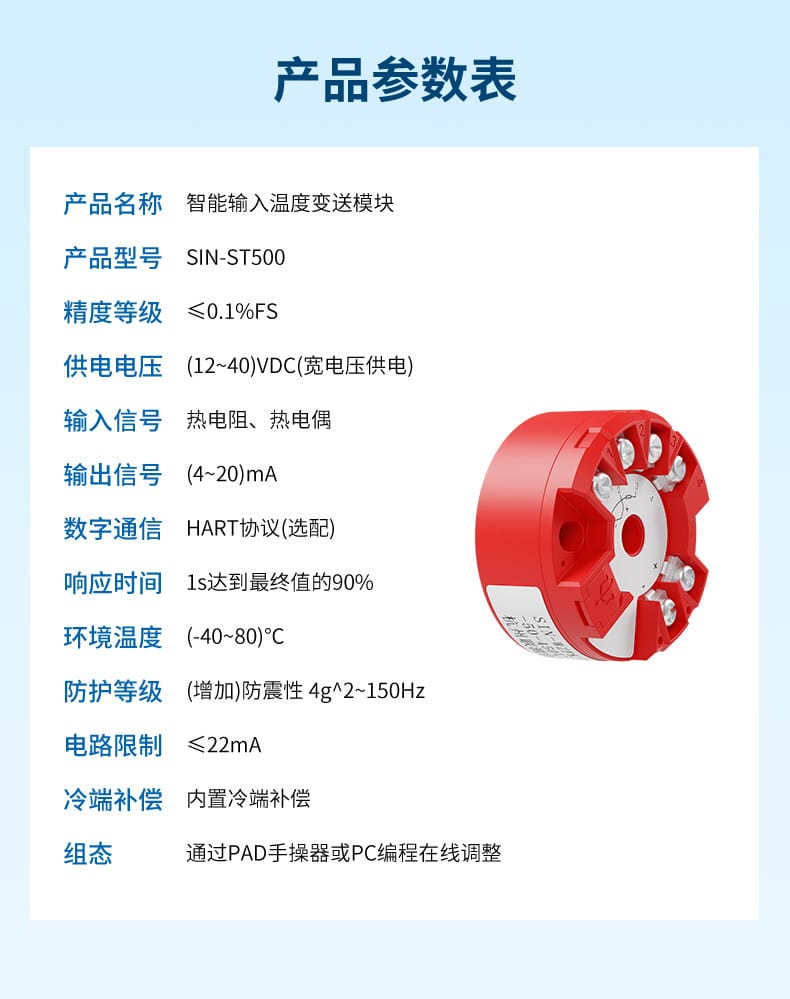

技術參數
基本參數
| 參數項目 |
規格指標 |
| 產品型號 |
SIN-ST500 |
| 精度等級 |
≤0.1%FS |
| 供電電壓 |
(12~40)VDC（寬電壓供電） |
| 輸出信號 |
(4~20)mA |
| 數字通信 |
HART協議（選配） |
| 響應時間 |
1s達到最終值的90% |
| 環境溫度 |
(-40~80)℃ |
| 防護/防震性 |
防震性 4g2~150Hz |
| 電路限制 |
≤22mA |
| 冷端補償 |
內置自動冷端溫度補償 |
| 組態方式 |
通過PAD手操器或PC編程在線調整 |

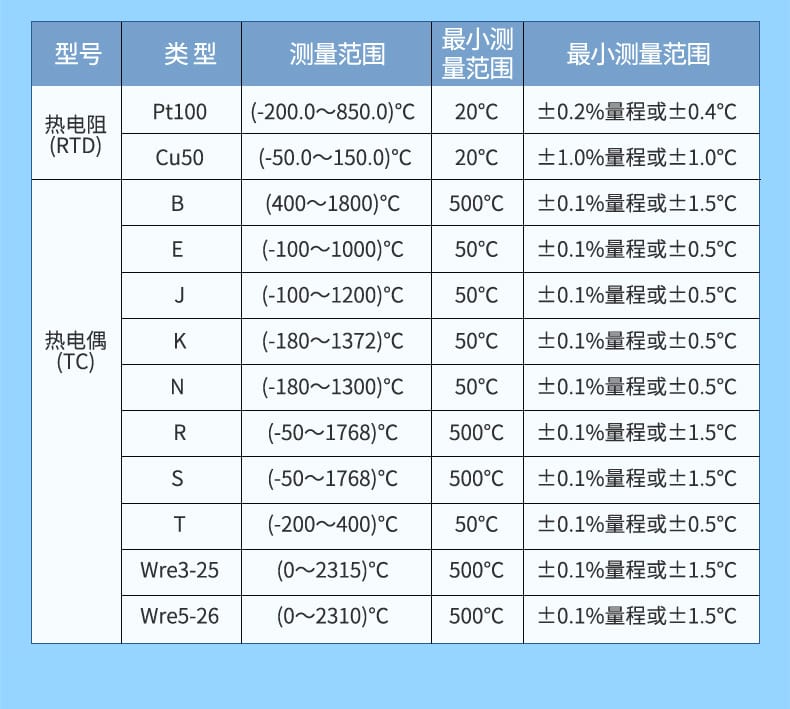

輸入信號范圍及精度
| 傳感器類型 |
型號 |
測量范圍 |
最小測量范圍 |
精度（±） |
| 熱電阻(RTD) |
Pt100 |
(-200.0~850.0)℃ |
20℃ |
0.2%量程或0.4℃ |
| 熱電阻(RTD) |
Cu50 |
(-50.0~150.0)℃ |
20℃ |
1.0%量程或1.0℃ |
| 熱電偶(TC) |
B |
(400~1800)℃ |
500℃ |
0.1%量程或1.5℃ |
| 熱電偶(TC) |
E |
(-100~1000)℃ |
50℃ |
0.1%量程或0.5℃ |
| 熱電偶(TC) |
J |
(-100~1200)℃ |
50℃ |
0.1%量程或0.5℃ |
| 熱電偶(TC) |
K |
(-180~1372)℃ |
50℃ |
0.1%量程或0.5℃ |
| 熱電偶(TC) |
N |
(-180~1300)℃ |
50℃ |
0.1%量程或0.5℃ |
| 熱電偶(TC) |
R |
(-50~1768)℃ |
500℃ |
0.1%量程或1.5℃ |
| 熱電偶(TC) |
S |
(-50~1768)℃ |
500℃ |
0.1%量程或1.5℃ |
| 熱電偶(TC) |
T |
(-200~400)℃ |
50℃ |
0.1%量程或0.5℃ |
| 熱電偶(TC) |
Wre3-25 |
(0~2315)℃ |
500℃ |
0.1%量程或1.5℃ |
| 熱電偶(TC) |
Wre5-26 |
(0~2310)℃ |
500℃ |
0.1%量程或1.5℃ |
應用行業
廣泛應用于過程自動化控制領域，涵蓋化工、冶金、電力、石油、制藥、食品等工業行業的溫度監測、過程控制與數據記錄系統。
安裝條件

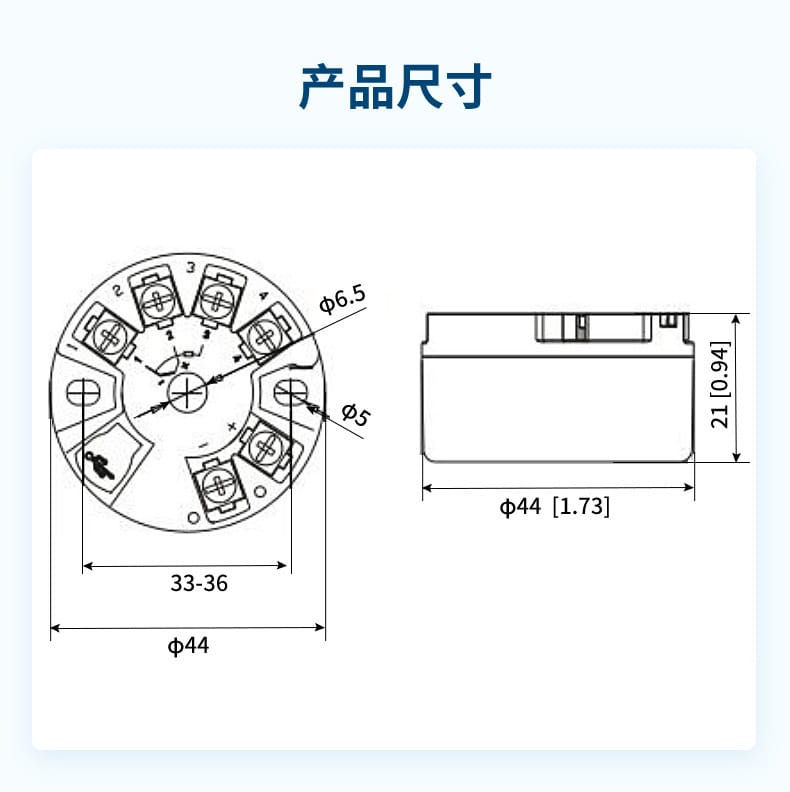

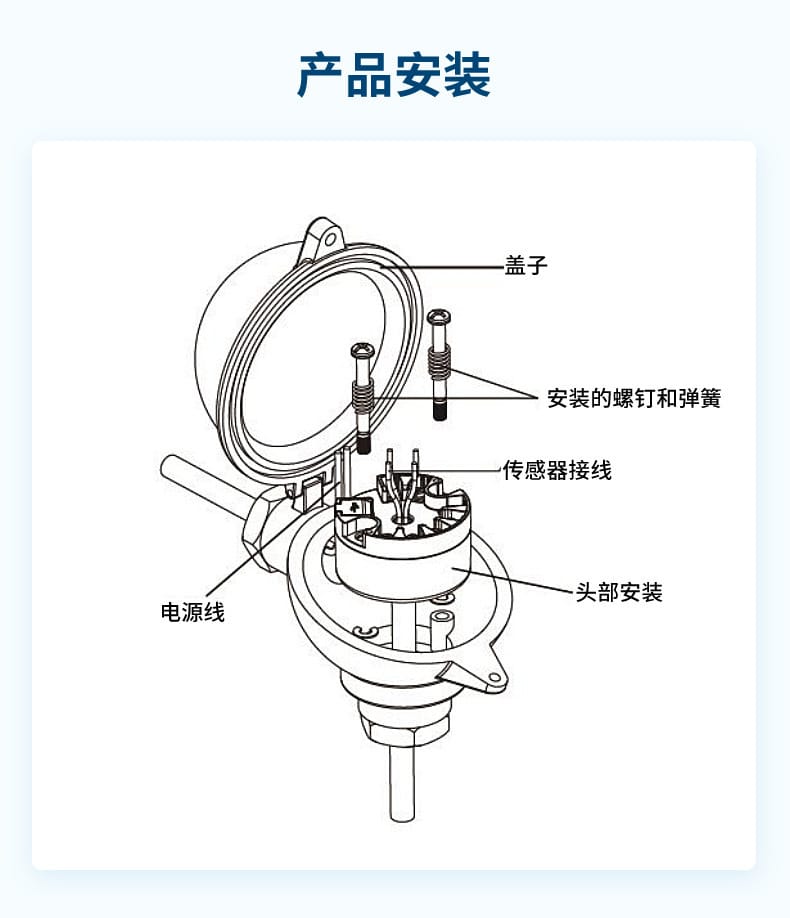

- 結構安裝：模塊采用標準尺寸設計（適配頭部安裝），可通過螺釘和彈簧固定蓋子，直接與熱電阻/熱電偶形成一體化安裝結構，節省空間且防護性好。

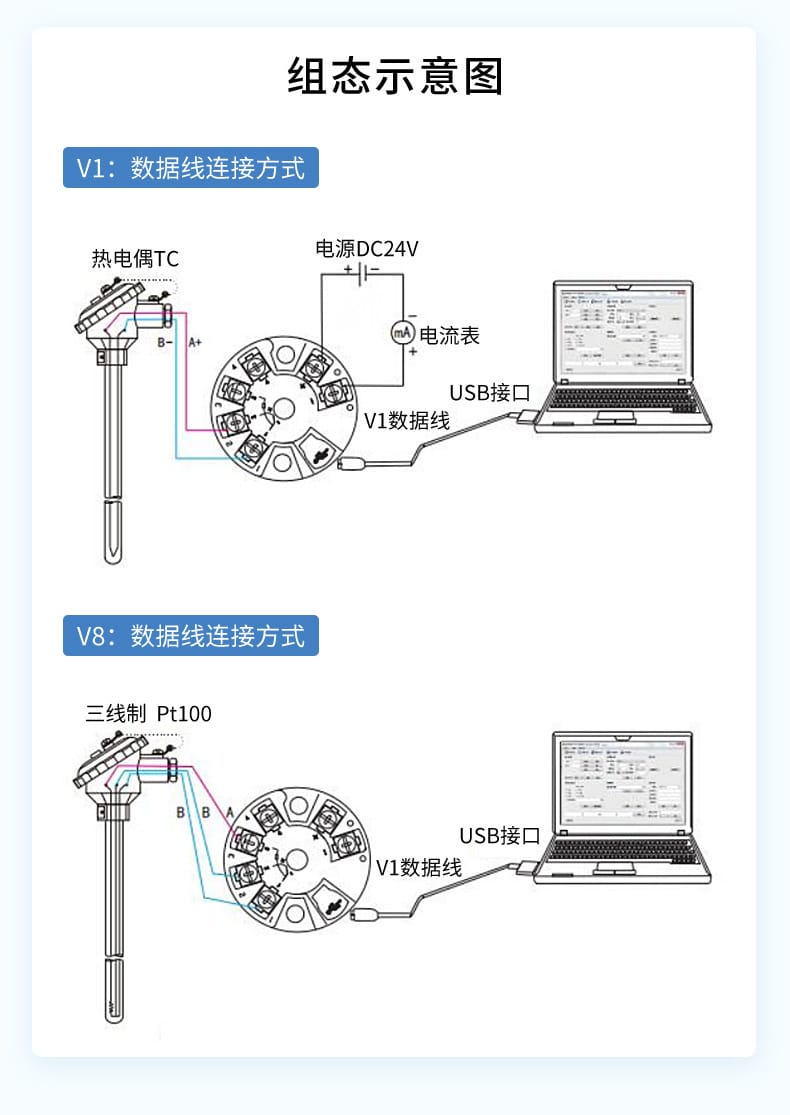

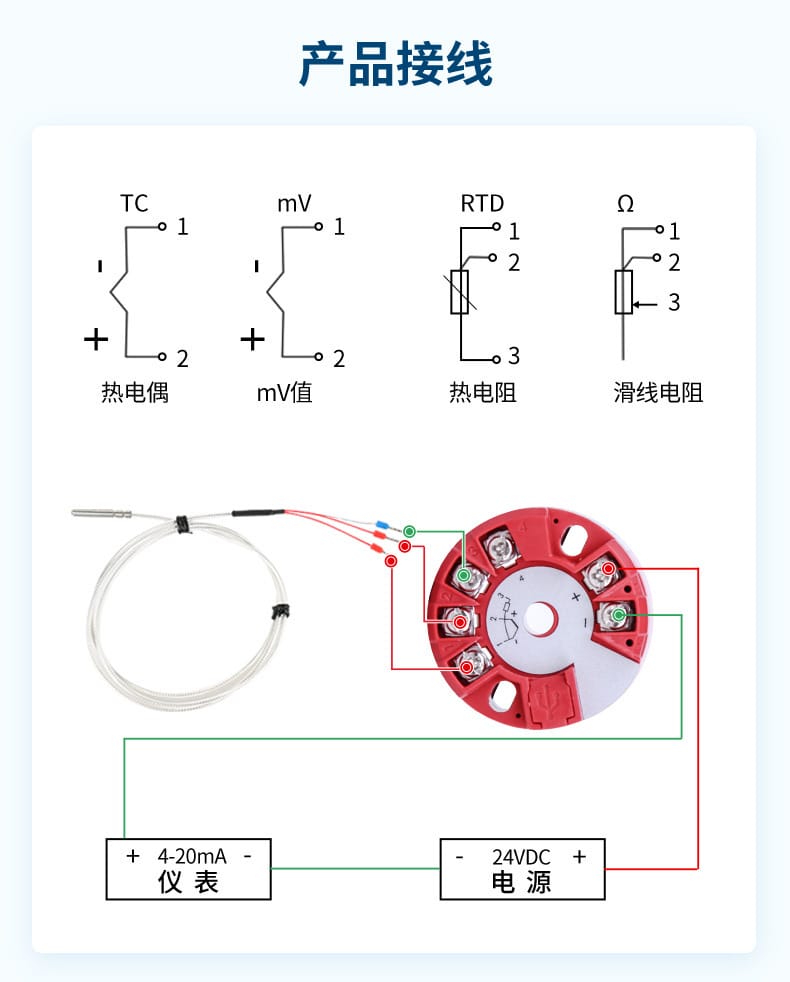

- 接線方式：
- 熱電偶/mV輸入：連接對應TC端子（接線2、3端子）。
- 熱電阻輸入：支持兩線制、三線制接線（如三線制Pt100連接1、2、3端子）。
- 電源與輸出：4-20mA輸出及24VDC儀表電源接入對應端子。

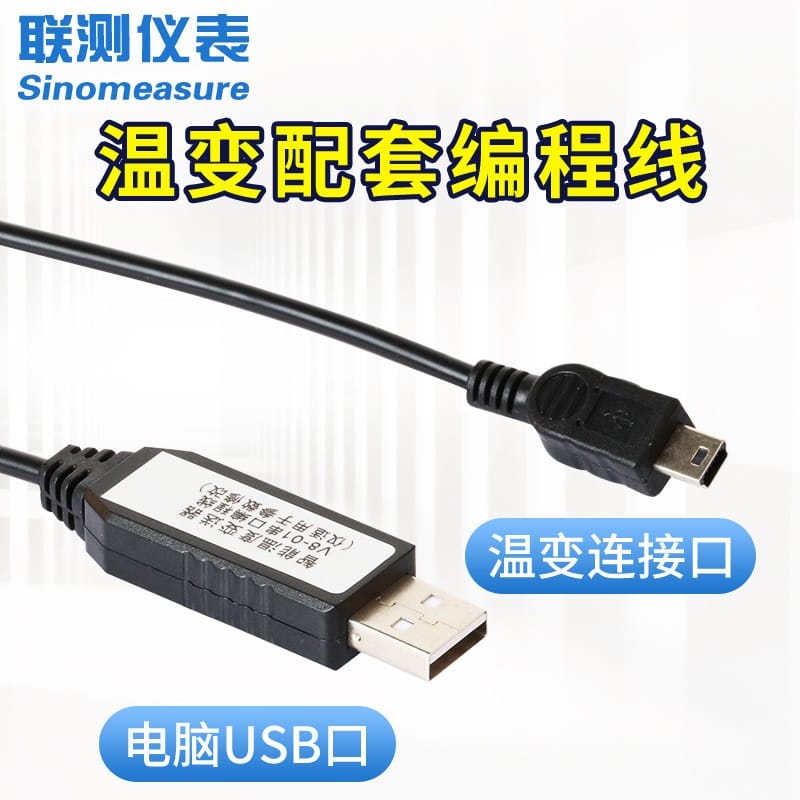

- 組態連接：使用專用V1/V8數據線連接模塊USB接口與電腦或手操器，進行在線組態調試與監控。
注意事項
- 專利保護：本產品為實用新型專利產品（專利號：ZL201621481814.2），仿冒必究。
- 數據來源：頁面相關技術數據均由杭州聯測自動化技術有限公司實驗室提供，如有疑問請聯系旺旺客服或撥打服務熱線：138-6741-5974。
- 組態配件：進行PC在線組態調試需使用專用編程線，批量購買10只及以上可免費贈送常規編程線。
- 接線校驗：安裝接線時務必核對傳感器類型（熱電阻/熱電偶）與接線方式（兩線/三線/四線），錯誤接線將導致測量失真或模塊損壞。
- 環境限制：請確保使用環境溫度在(-40~80)℃范圍內，供電電壓在(12~40)VDC之間，避免超限運行。
