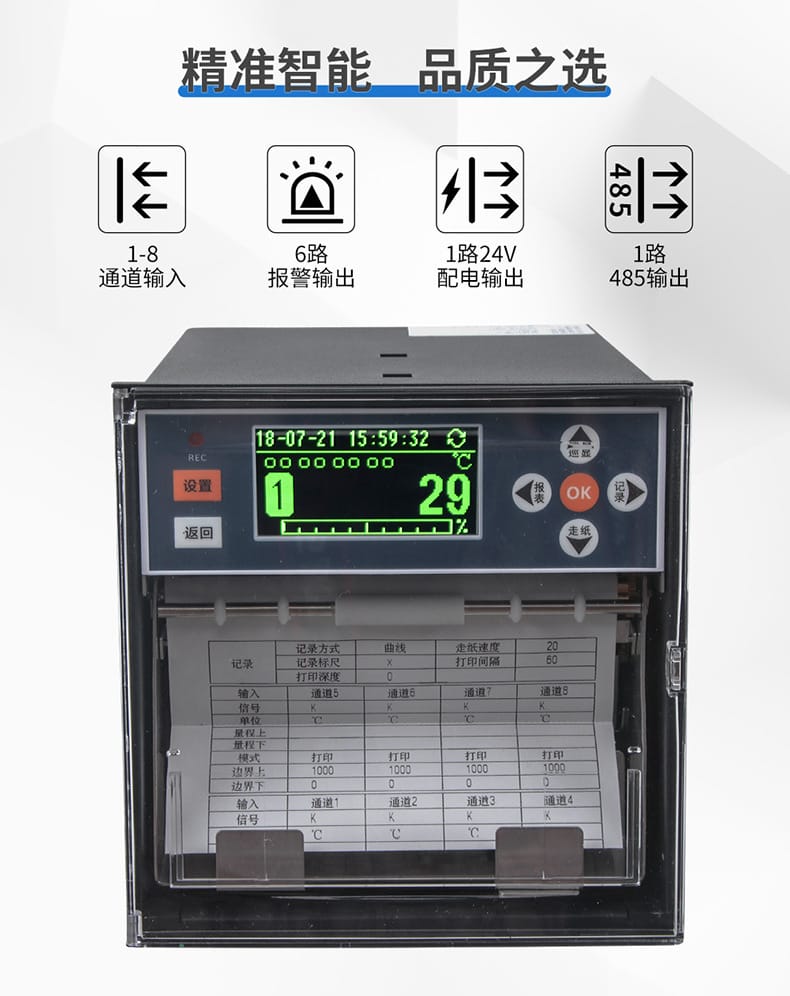

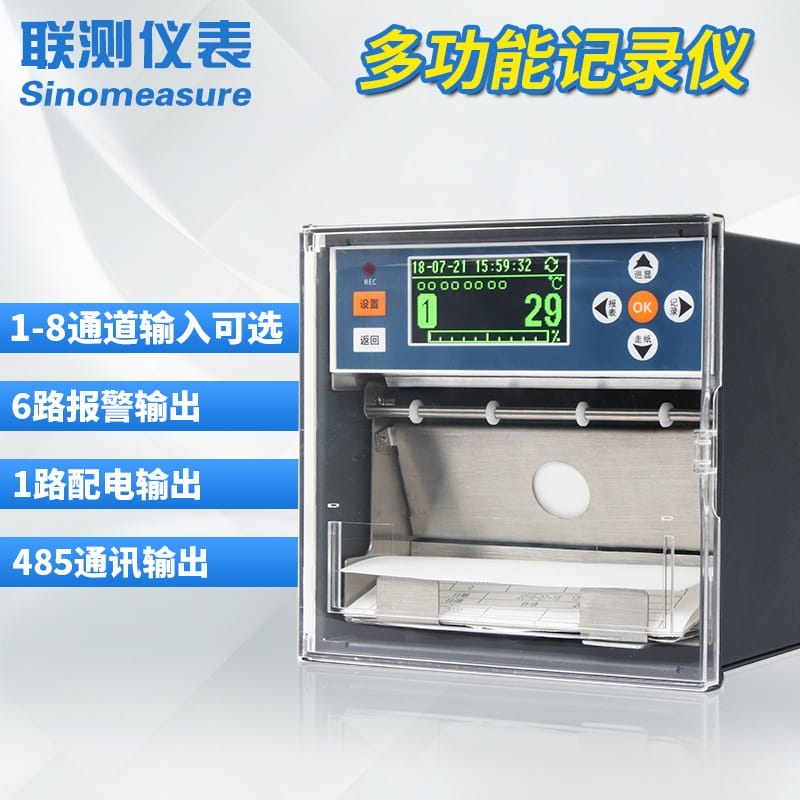

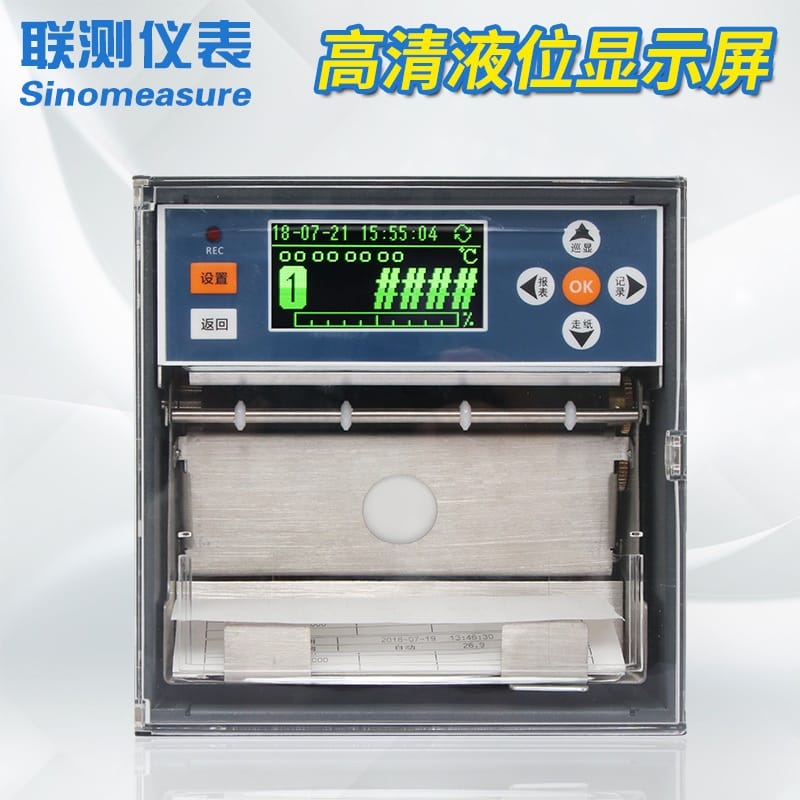

聯測走紙打點打印式曲線記錄儀產品說明
核心特點

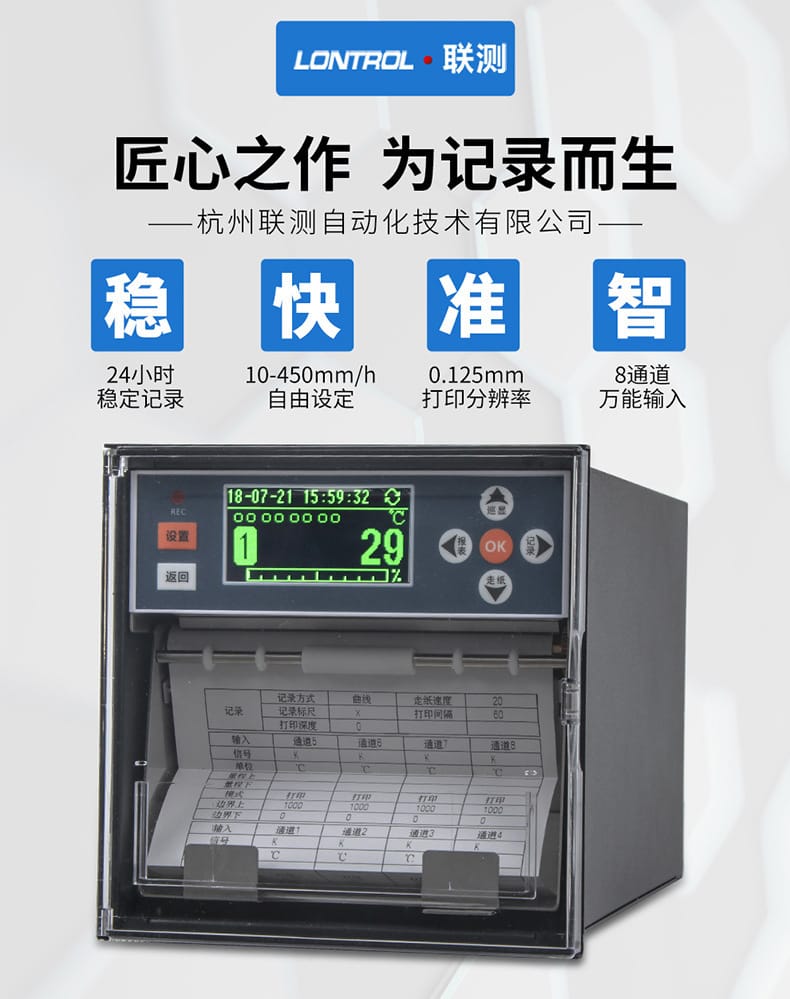

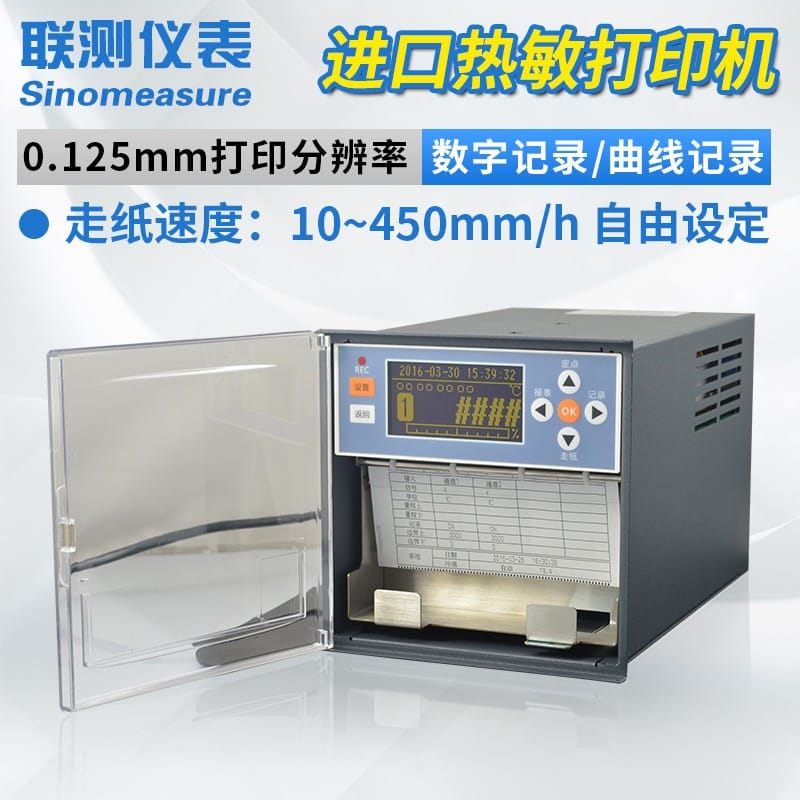

- 穩定精準，智能記錄：支持24小時連續不間斷記錄，走紙速度10-450mm/h自由設定，打印分辨率高達0.125mm，確保歷史數據清晰可溯。

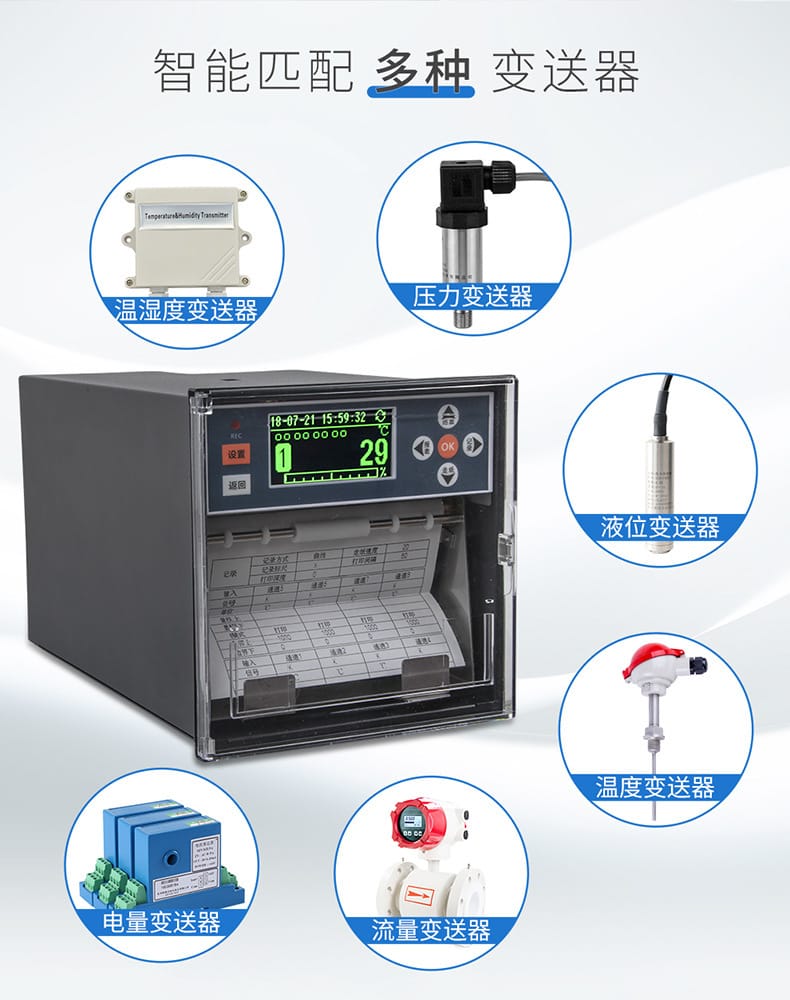

- 萬能輸入，信號兼容性強：內置20余種標準工業信號，無縫匹配溫度、濕度、電流、電壓、壓力、流量、液位及電量等多種變送器，實現“一臺搞定”。
- 多通道與高隔離性：最多支持12路萬能信號輸入，各輸入通道之間完全電氣隔離，有效抑制干擾，保障復雜工況下的測量穩定性。

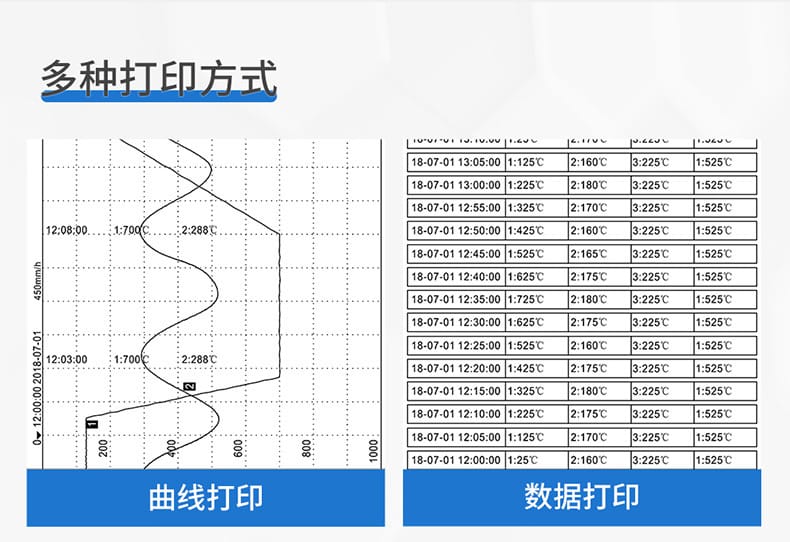

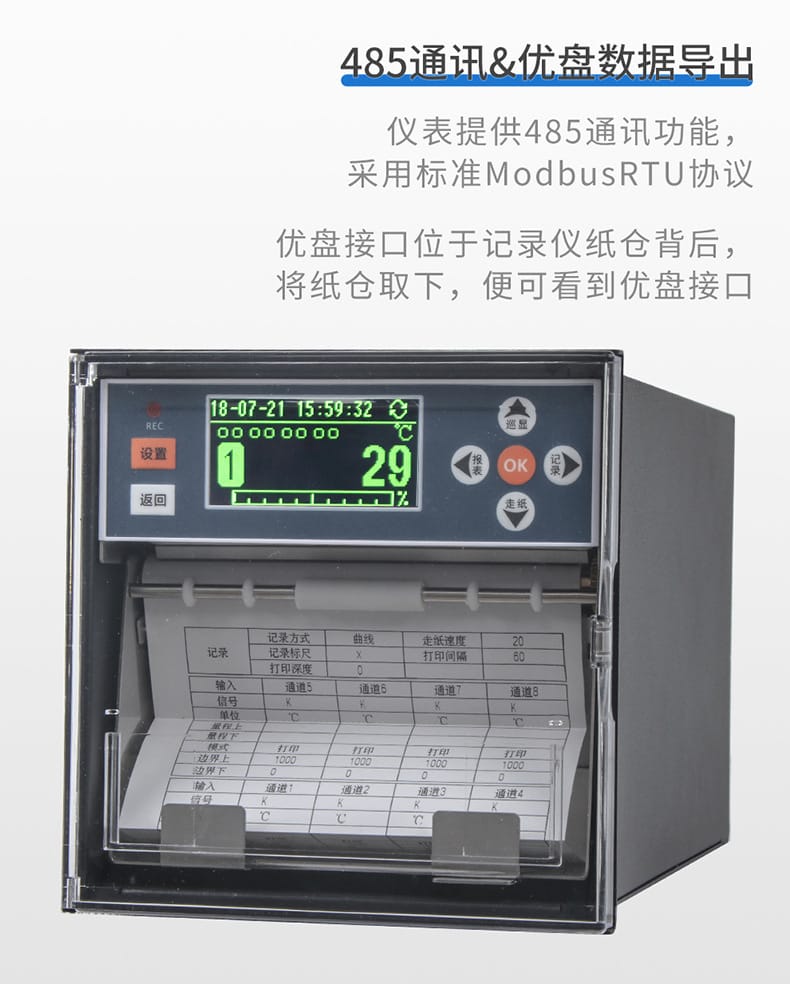

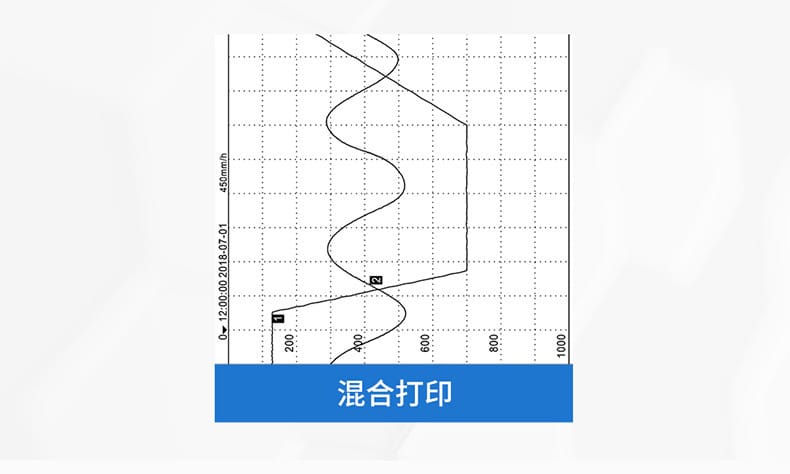

- 靈活打印與數據導出：支持曲線打印、數據報表打印及多曲線同屏打?。粯伺銻S485通訊（遵循Modbus RTU協議），背部預留優盤接口，便于歷史數據快速提取與歸檔。

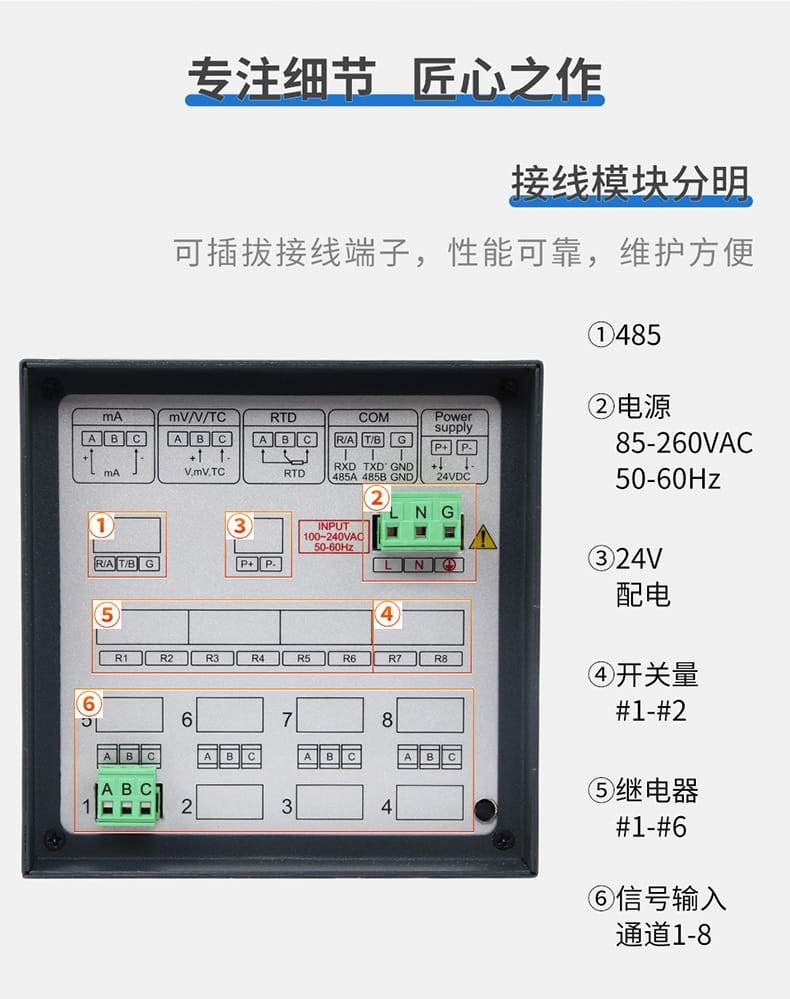

- 模塊化設計與便捷維護：采用可插拔接線端子，電源、信號輸入、485通訊、報警輸出、配電輸出等功能區劃分明確，布線整齊，后期擴容與日常維護極為高效。

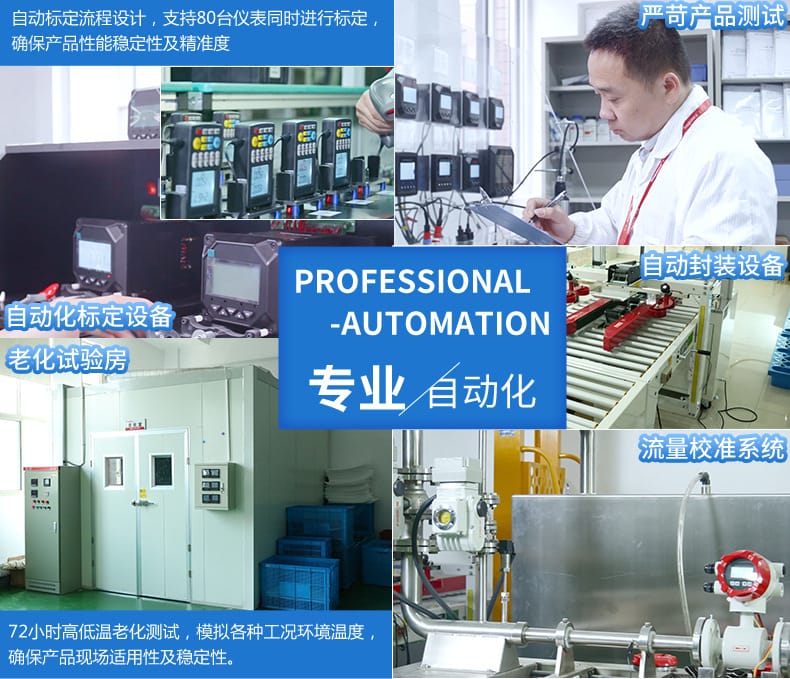

- 專業品質保障：出廠歷經72小時高低溫老化測試與嚴苛性能驗證，符合ISO9001質量管理體系，支持免費配套上位機軟件及第三方計量校準服務。

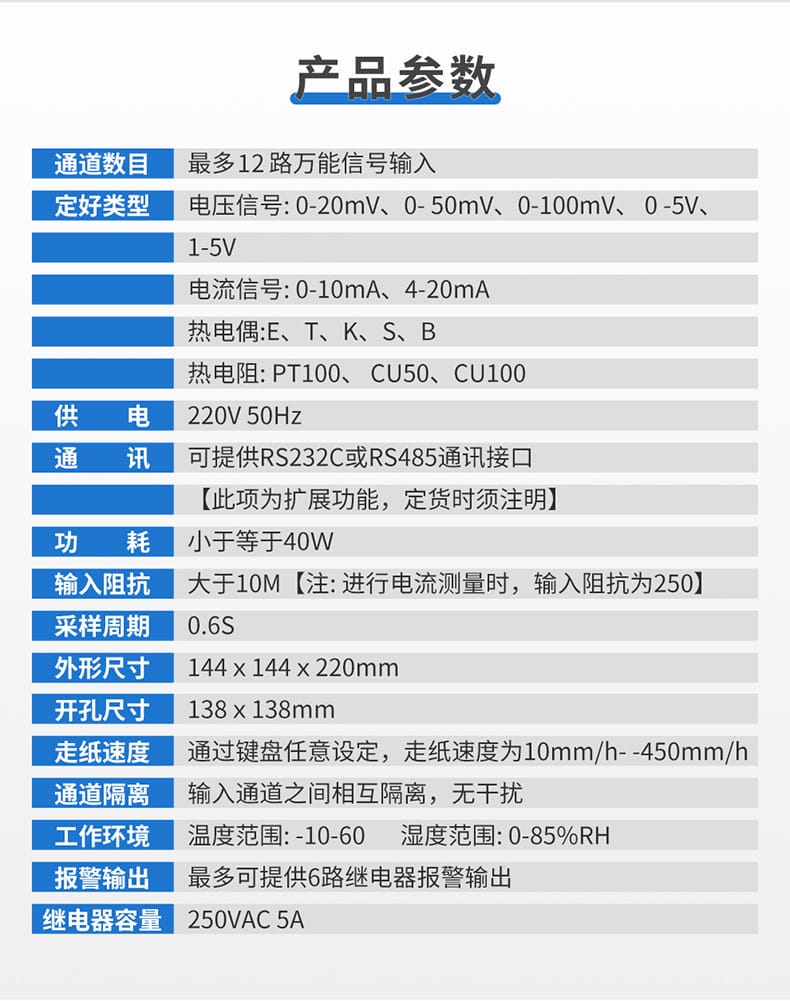

技術參數

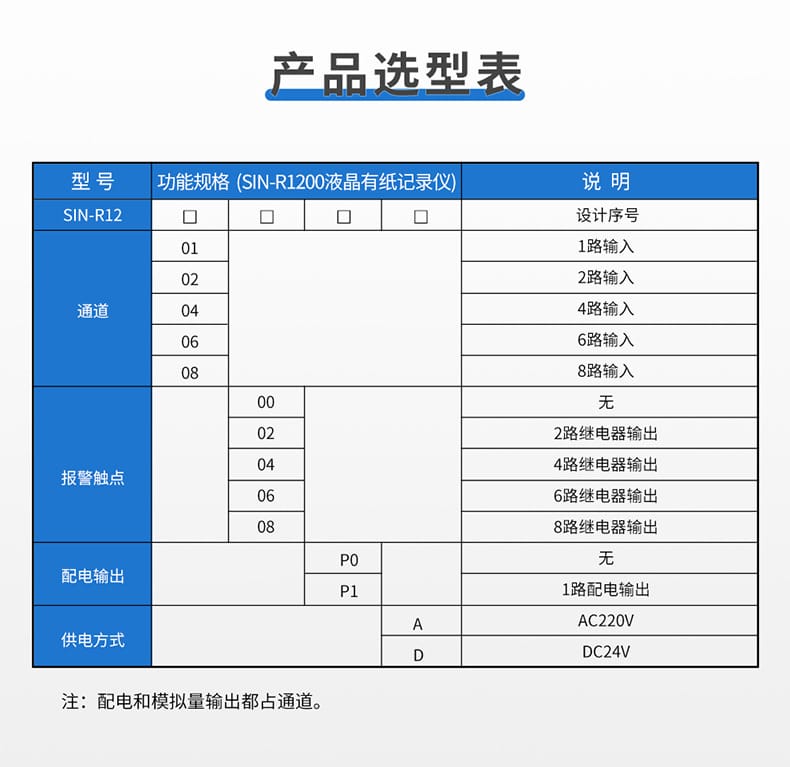

- 通道配置：最多12路萬能信號輸入（可選配1/2/4/6/8路）

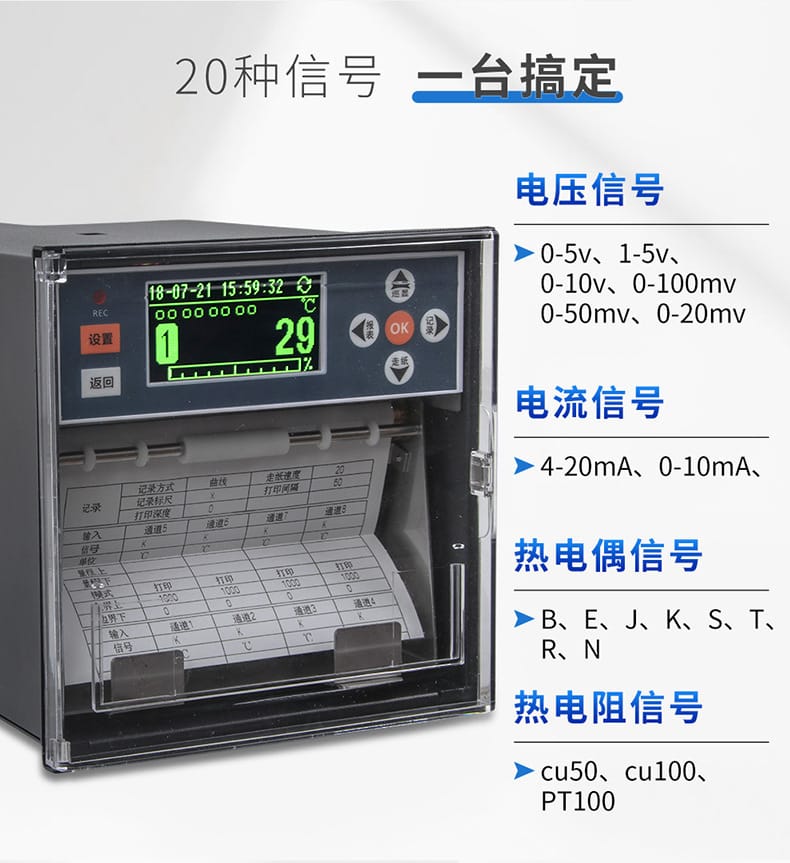

- 輸入信號類型：
- 電壓信號：0-20mV、0-50mV、0-100mV、0-5V、1-5V
- 電流信號：0-10mA、4-20mA
- 熱電偶：E、T、K、S、B、J、R、N
- 熱電阻：PT100、CU50、CU100
- 供電方式：AC 220V 50Hz / DC 24V（訂貨時可指定）
- 通訊接口：RS232C 或 RS485（支持標準Modbus RTU協議）
- 功耗：≤40W
- 輸入阻抗：＞10MΩ（進行電流測量時等效為250Ω）
- 采樣周期：0.6秒

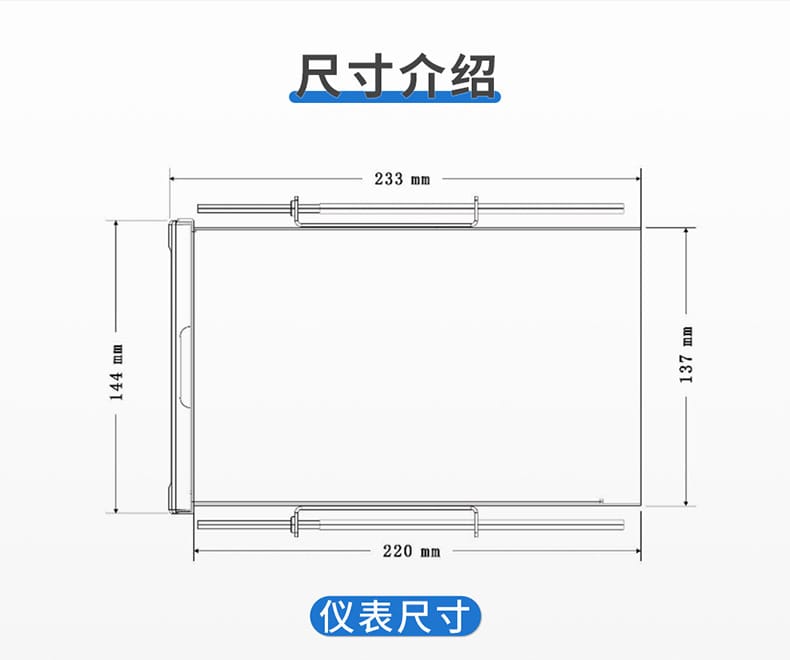

- 外形尺寸：144 × 144 × 220 mm
- 安裝開孔：138 × 138 mm
- 走紙速度：10 ～ 450 mm/h（鍵盤任意設定）
- 工作環境：溫度 -10 ～ 60℃，濕度 0 ～ 85% RH（無凝露）
- 報警輸出：最多6路繼電器輸出（觸點容量 250VAC 5A）
- 其他特性：通道電氣隔離、USB數據導出、防誤觸鍵盤設計、多語言/中文界面友好
應用行業
本產品廣泛適用于工業自動化過程中的參數監測、工藝記錄與質量控制，主要涵蓋：
- 電力能源：鍋爐爐膛溫度、蒸汽壓力、發電機繞組溫度等關鍵參數追蹤。
- 石油化工：管道介質壓力、液位高度、反應釜溫度及流量計數據歸檔。
- 食品飲料：滅菌釜溫控曲線記錄、恒溫恒濕倉儲環境監測。
- 機械制造：熱處理工藝爐溫記錄、數控機床冷卻液參數監控。
- 水處理與環保：泵站運行狀態、水質分析儀數據同步記錄。
- 科研與教學：高校實驗室多參數實驗數據采集與長期趨勢分析。
安裝條件
- 面板開孔：控制柜盤面需精準切割 138×138 mm 標準方孔，確保儀表嵌入后四周保留至少50mm的散熱與維護間隙。
- 環境要求：安裝位置應遠離強電磁干擾源（如變頻器、大功率電機）、劇烈震動源及粉塵/腐蝕性氣體環境；環境溫度須維持在 -10～60℃，相對濕度控制在 0～85% RH。
- 接線規范：嚴格對照端子排標識（POWER、INPUT、485A/B、RELAY、GND等）進行壓接；信號傳輸線推薦使用屏蔽雙絞線，且屏蔽層必須在PLC或控制器側單端可靠接地。
- 供電匹配：確認現場供電規格與儀表銘牌一致（AC220V/50Hz 或 DC24V），建議在電源線路上串聯獨立微型斷路器或熔斷器以實現過載保護。

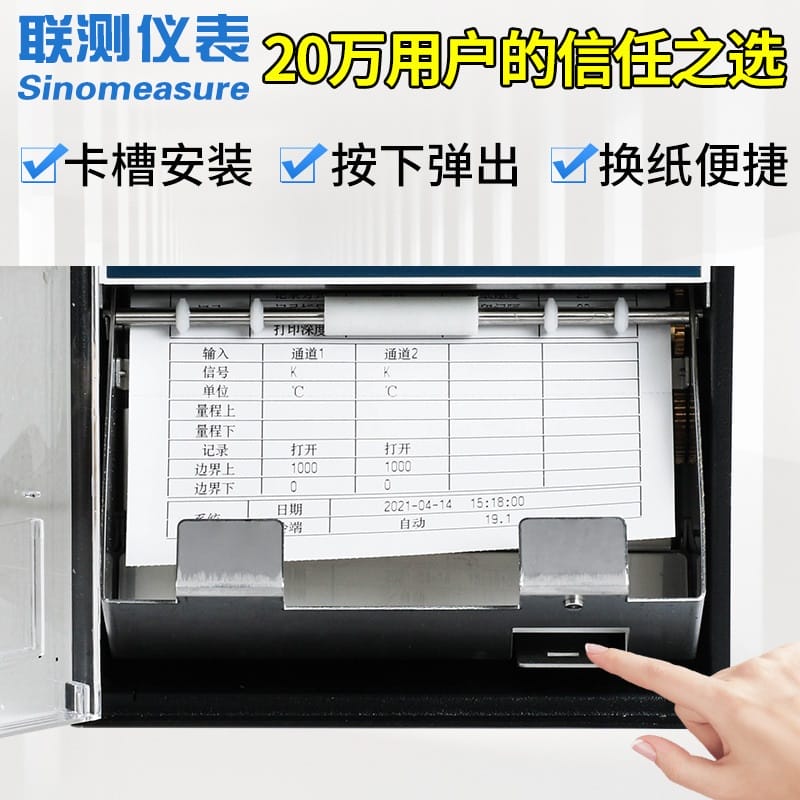

- 耗材適配：根據實際走紙速度需求，提前采購對應幅寬的專用記錄紙，并確保熱敏打印頭或色帶機構處于潔凈可用狀態。
注意事項
- 參數預置校驗：首次上電前，務必通過鍵盤菜單逐一核對各通道的信號類型、量程上限/下限、工程單位及濾波系數，防止因設置錯誤導致數據漂移。
- 規范操作防損：嚴禁在通電狀態下強行插拔信號端子、通訊接頭或優盤；拔插優盤前請將儀表切換至“暫?！被颉巴Ｖ埂睜顟B(tài)，避免數據文件損壞。
- 定期保養維護：建議每月檢查走紙齒輪是否卡頓、打印針跡是否清晰；定期清理防塵網與外殼灰塵，保持內部散熱風道暢通。
- 信號屏蔽與接地：長距離信號傳輸（＞50米）必須使用屏蔽電纜，且嚴禁將不同地電位（如動力地與信號地）混接，以防共模干擾引發跳變。
- 校準與售后：儀表出廠已完成高精度標定，若工藝要求極高請?zhí)崆邦A(yù)約第三方計量機構校準；非授權技術人員請勿擅自拆解機芯或修改底層固件參數，以免影響保修效力。
- 安全警示：接線作業前務必切斷主電源并驗電；設備運行期間勿遮擋側面散熱孔，嚴禁用水或濕布直接擦拭控制面板。
