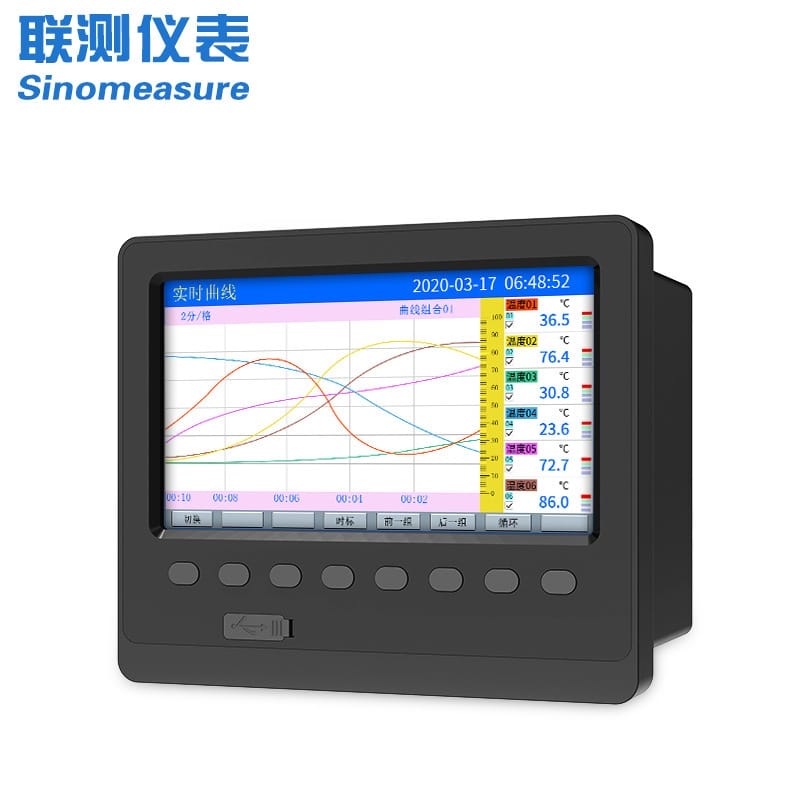

聯測48通道彩色無紙記錄儀（SIN-R6000C）產品技術文檔
一、核心特點

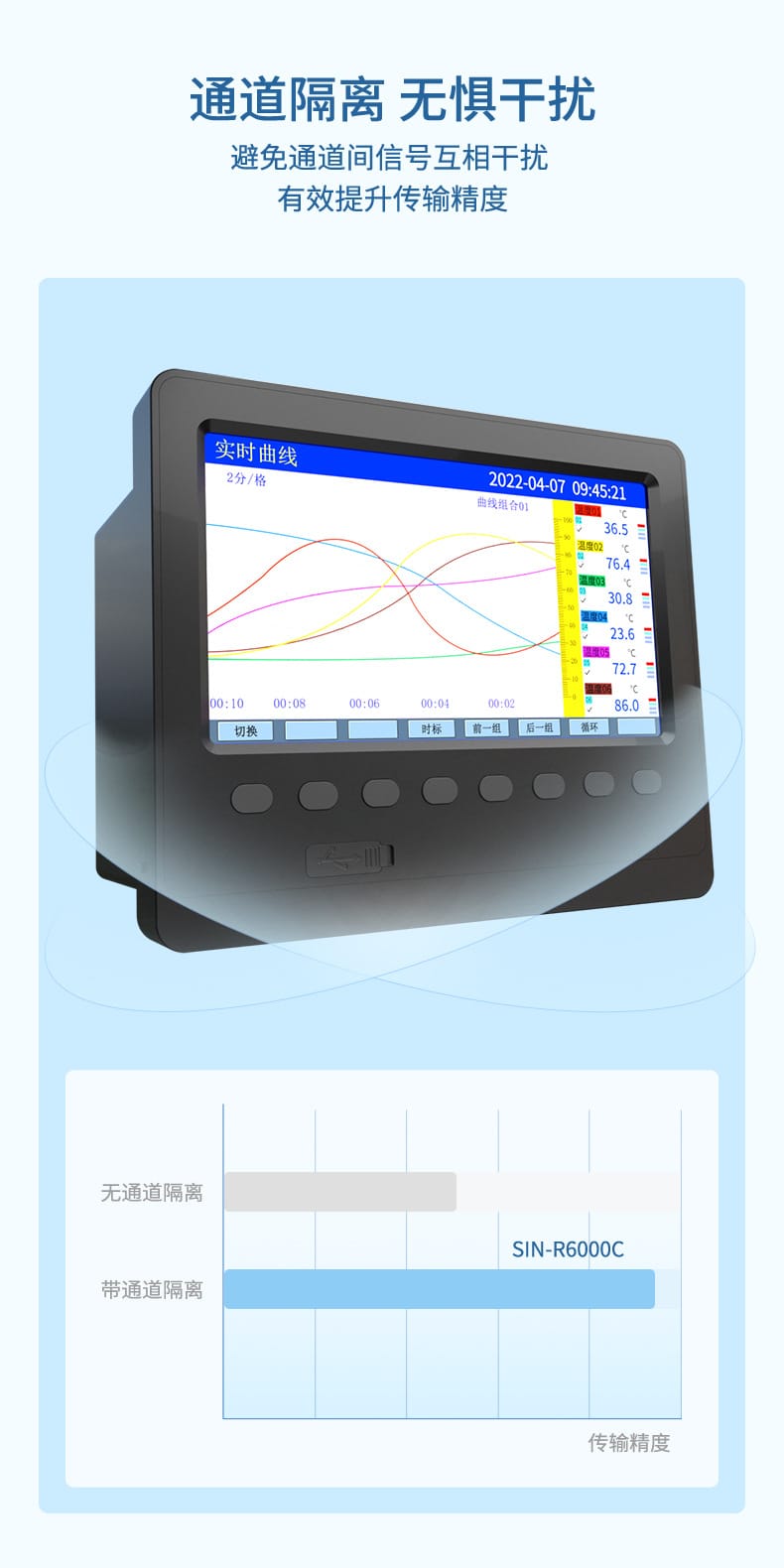

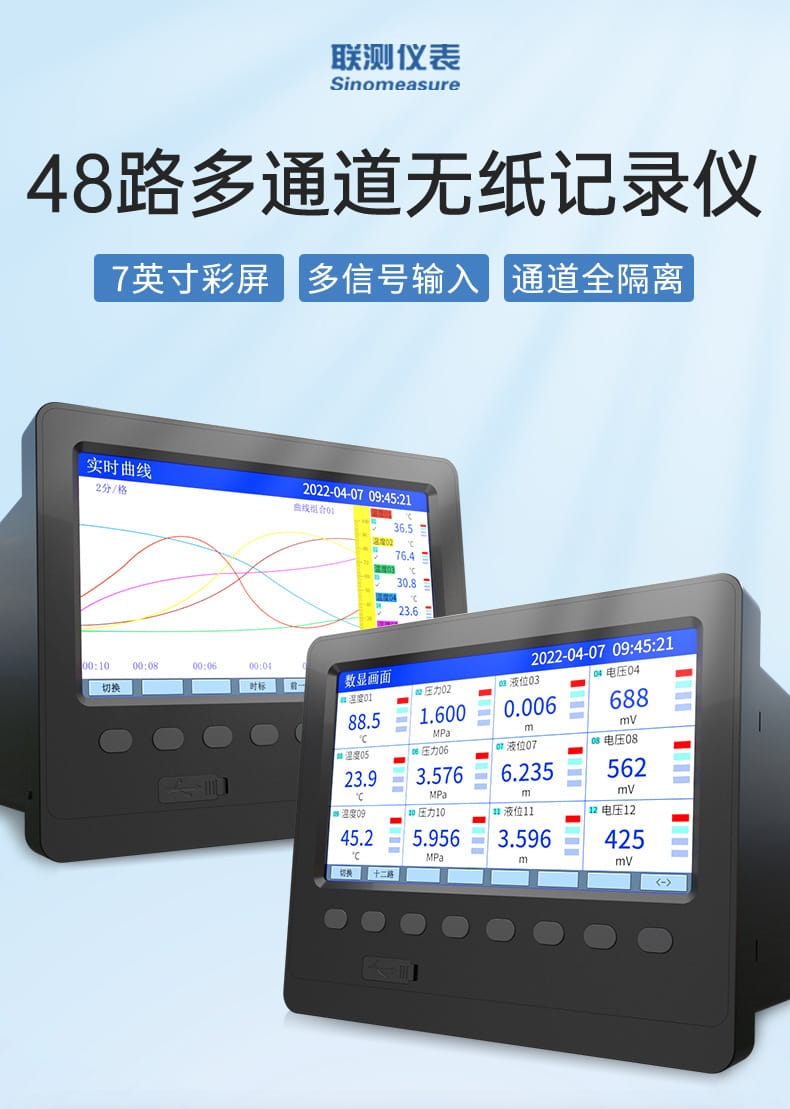

- 多通道全隔離采集：支持48路萬能輸入通道，具備全通道電氣隔離設計，有效杜絕信號串?dāng)_，大幅提升傳輸精度與系統抗干擾能力。

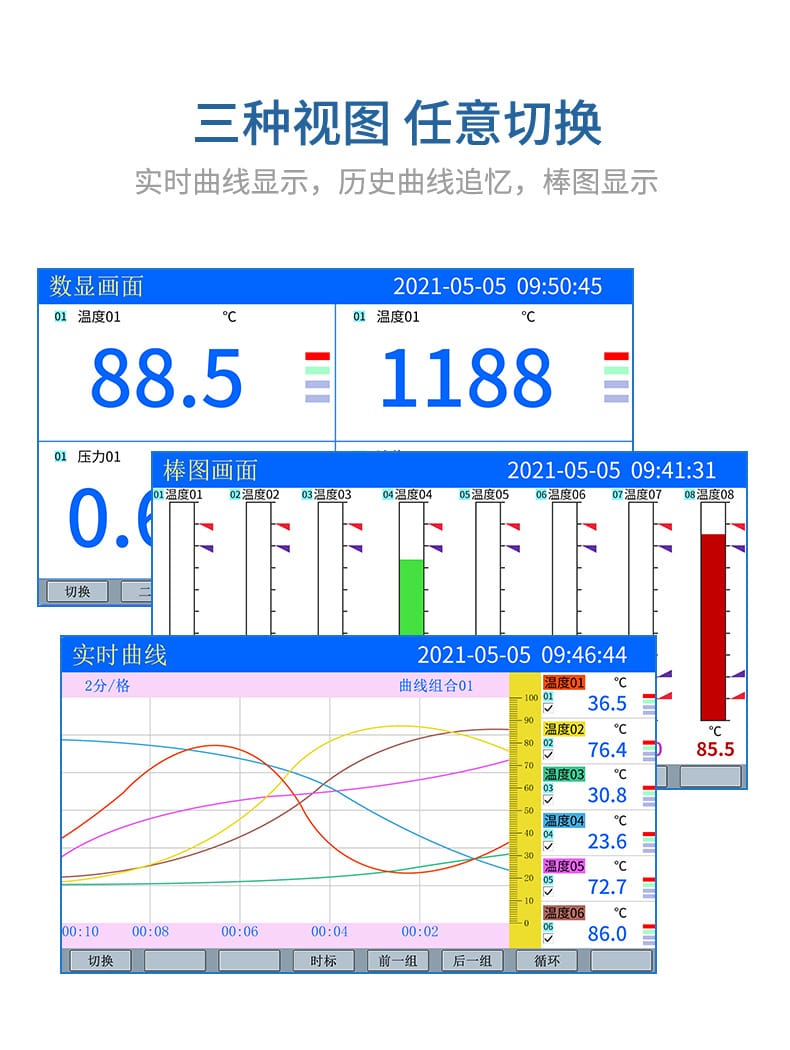

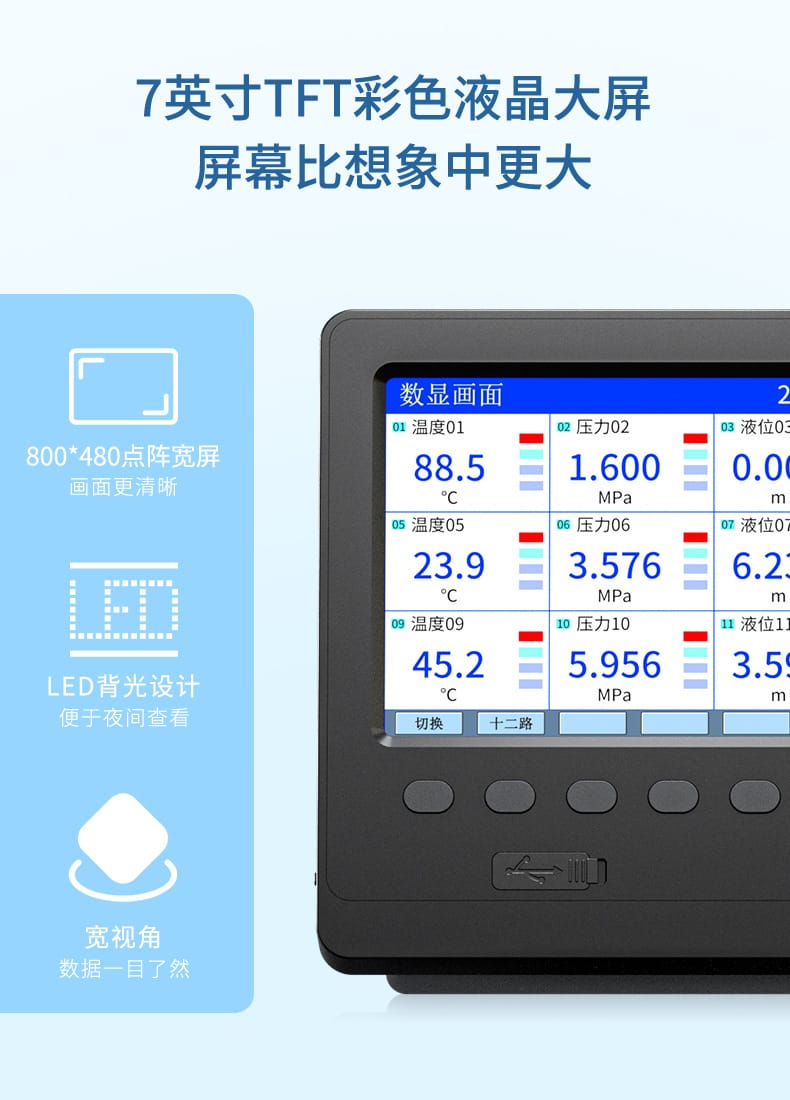

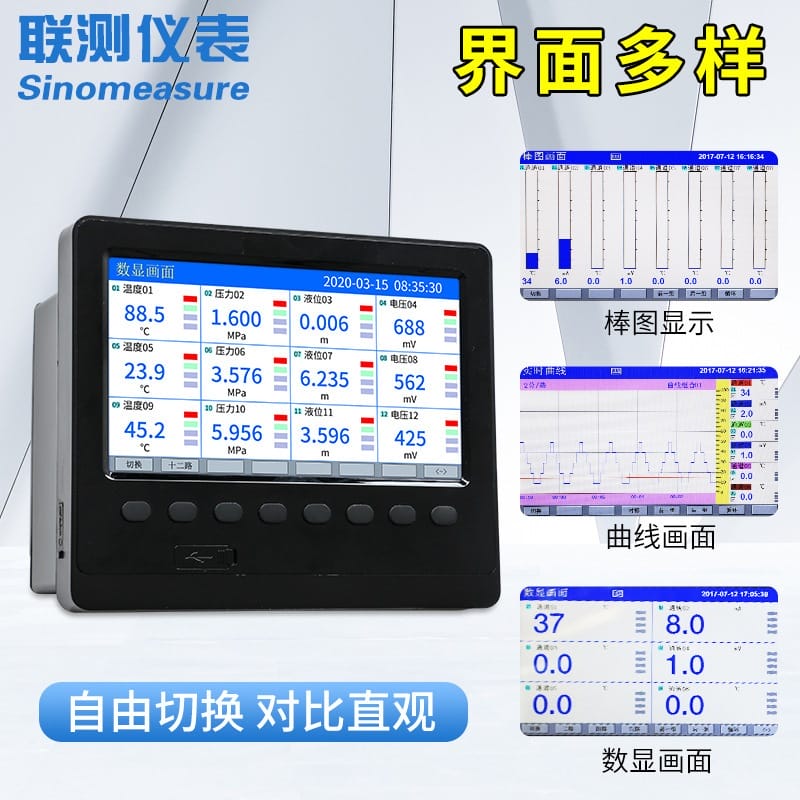

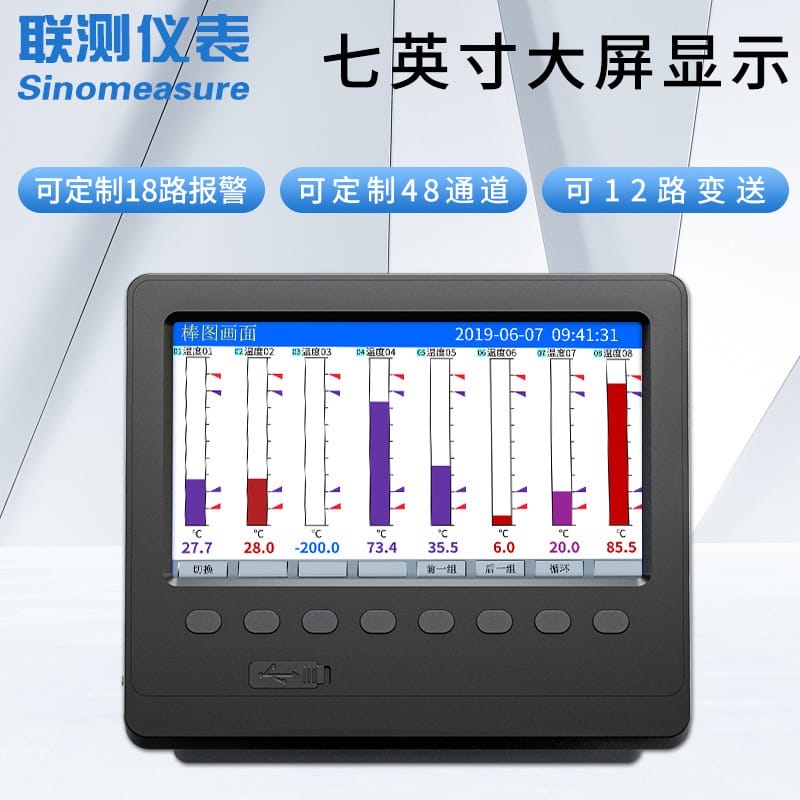

- 高清彩屏與直觀交互：搭載7英寸TFT液晶大屏（800×480分辨率），配備LED背光與寬視角設計，支持實時曲線、歷史追憶、棒圖及數顯畫面三種視圖一鍵切換，全天候數據讀取清晰便捷。
- 高性能處理架構：內置32位ARM微處理器與嵌入式操作系統，畫面切換響應時間≤0.3秒，運算高效無卡頓，確保高精度實時數據處理。

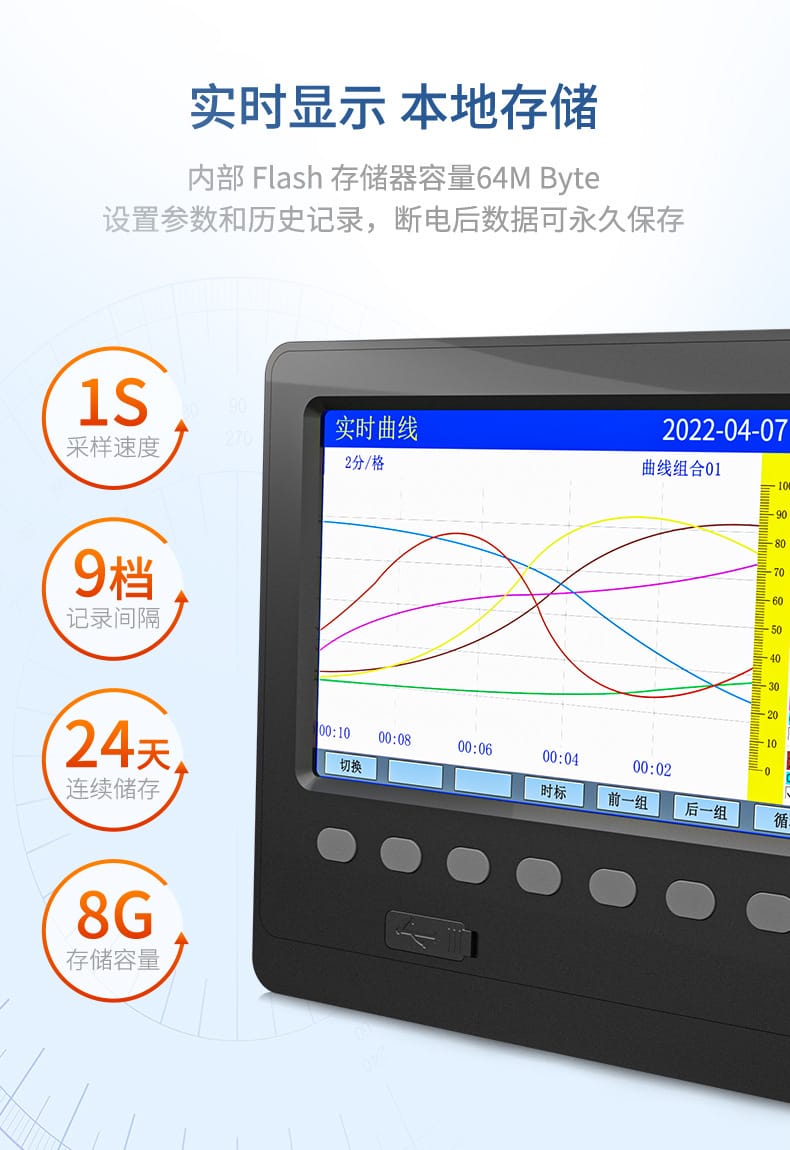

- 海量存儲與靈活備份：標配64MB高速Flash存儲器，支持1~240秒共9檔記錄間隔；同時提供U盤與SD卡（FAT/FAT32格式）雙通道數據導出功能，實現本地與異地雙重安全備份。

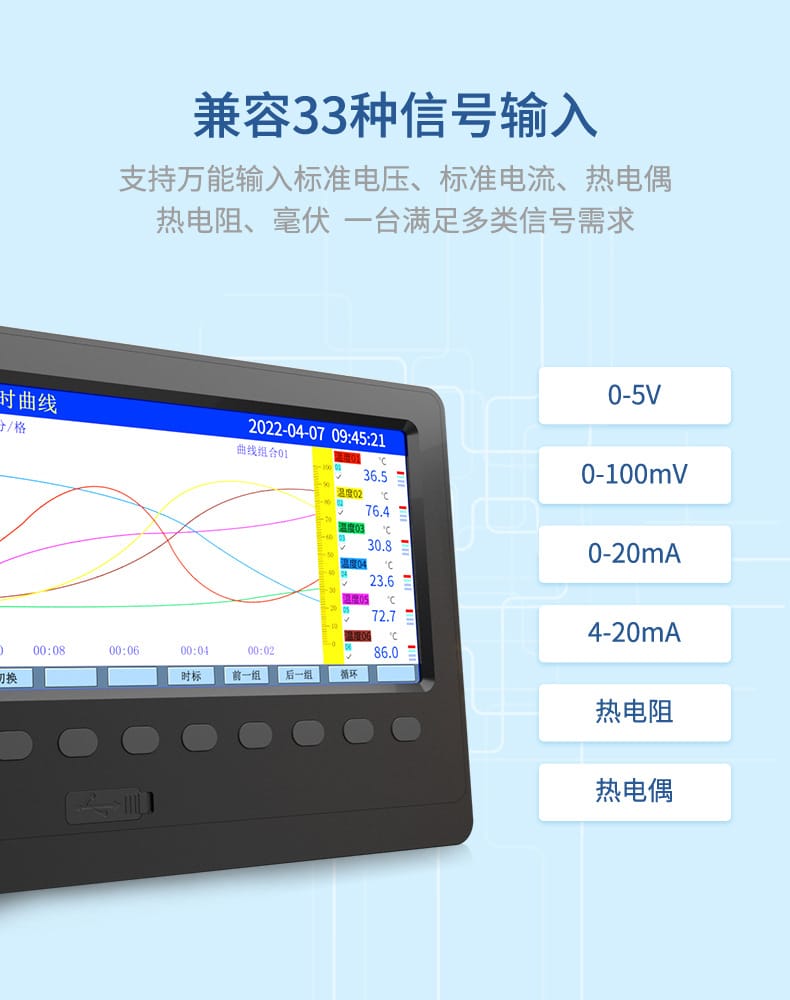

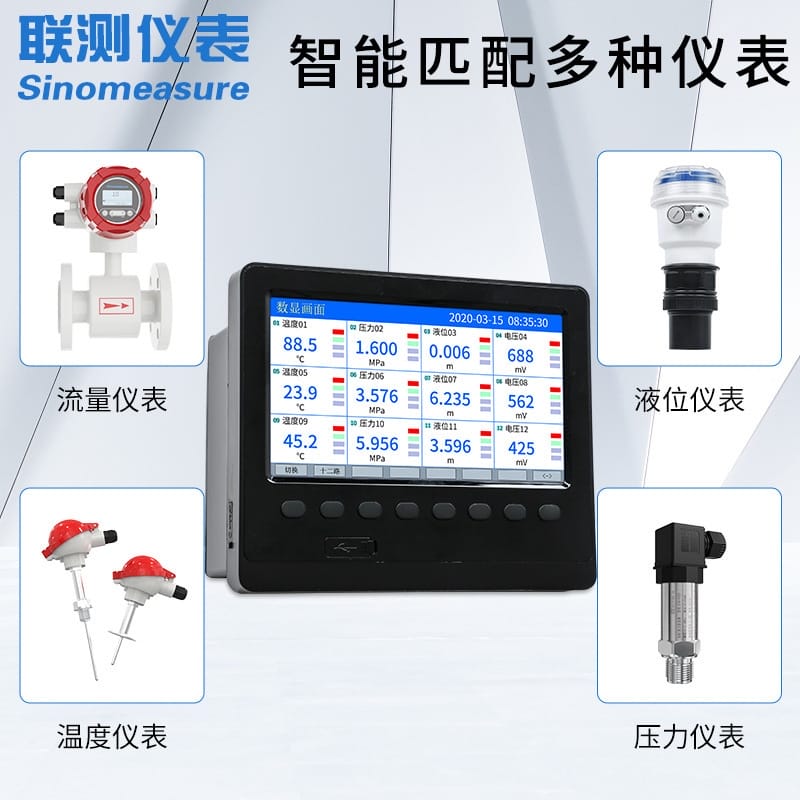

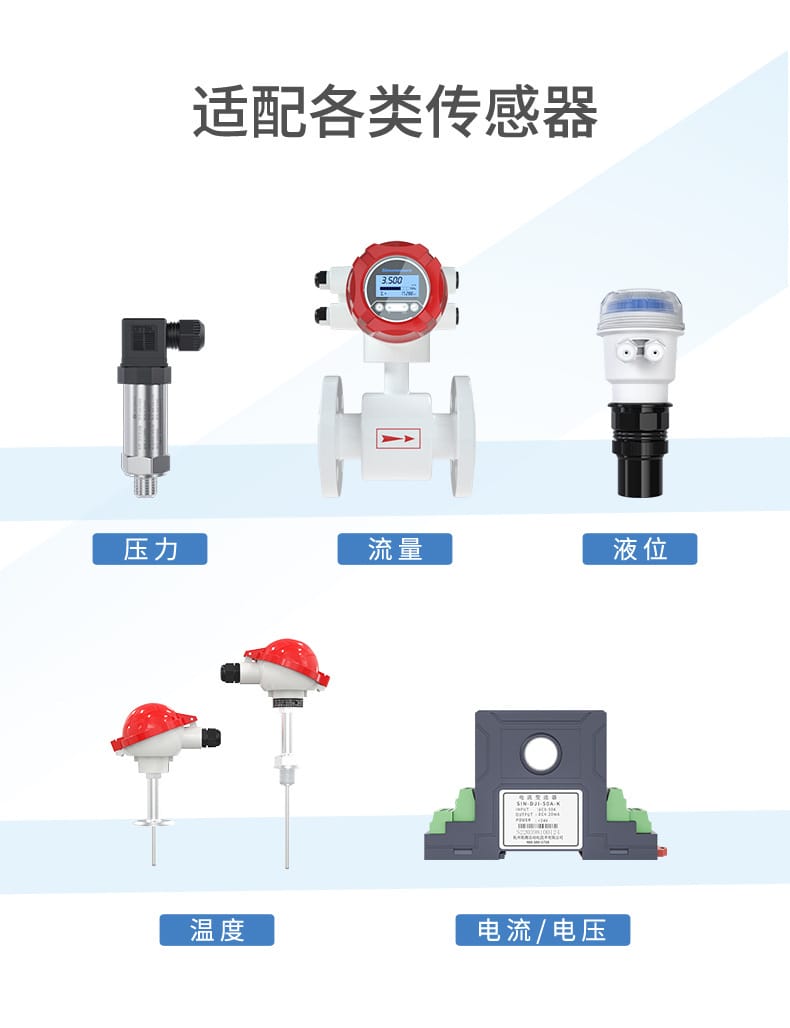

- 全信號兼容與強大擴展：兼容33種工業標準信號輸入（涵蓋電壓、電流、毫伏、熱電阻、熱電偶等）；支持最多18路繼電器報警輸出或12路模擬量變送輸出，并具備流量累積功能；內置RS485/RS232/以太網接口，支持標準MODBUS RTU協議。
- 專業級可靠性設計：參數設定支持密碼鎖定，關鍵數據斷電永久保存；采用硅膠輕觸按鍵，操作簡便防誤觸；整機通過ISO9001、歐盟CE及瑞士SGS深度驗廠認證，品質可靠耐用。

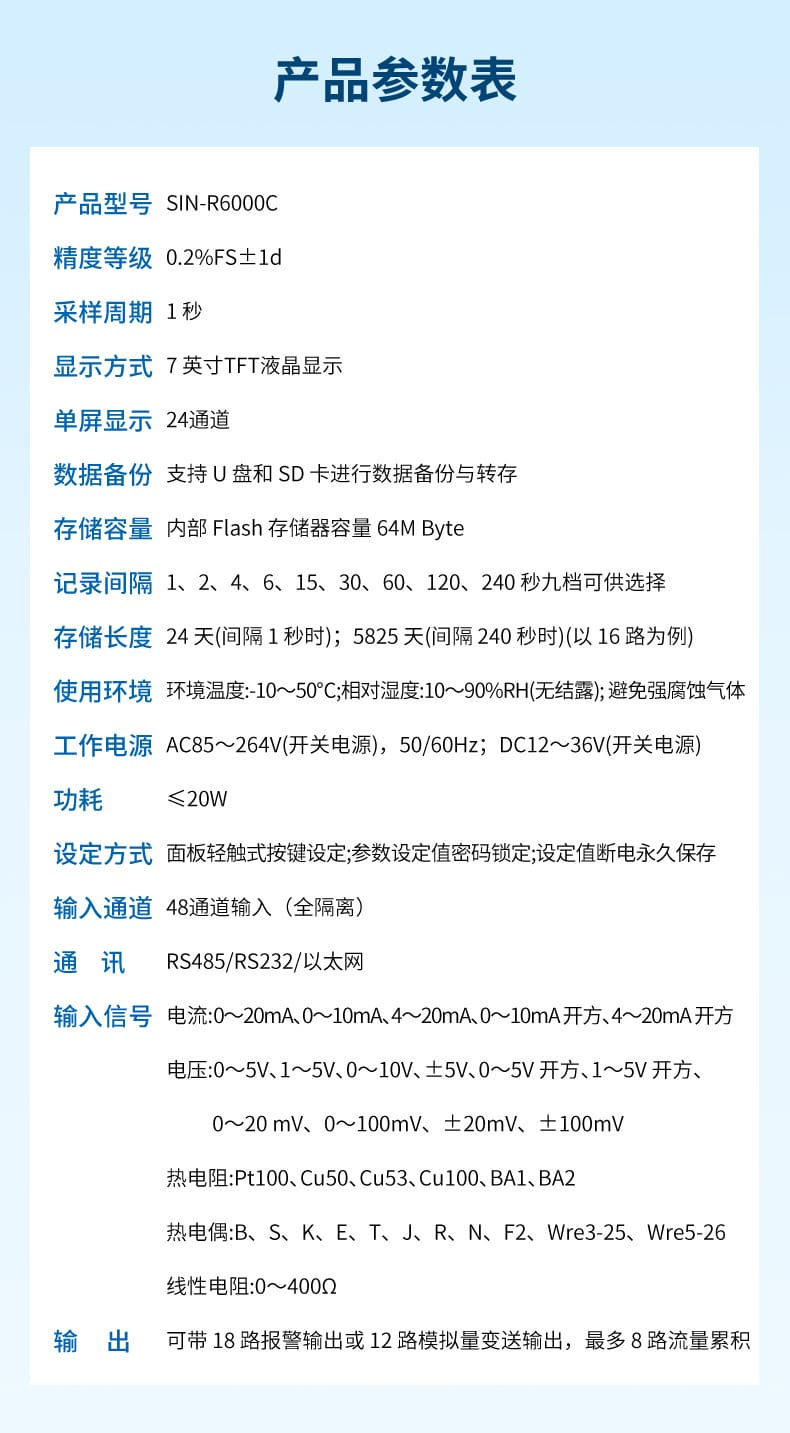

二、技術參數

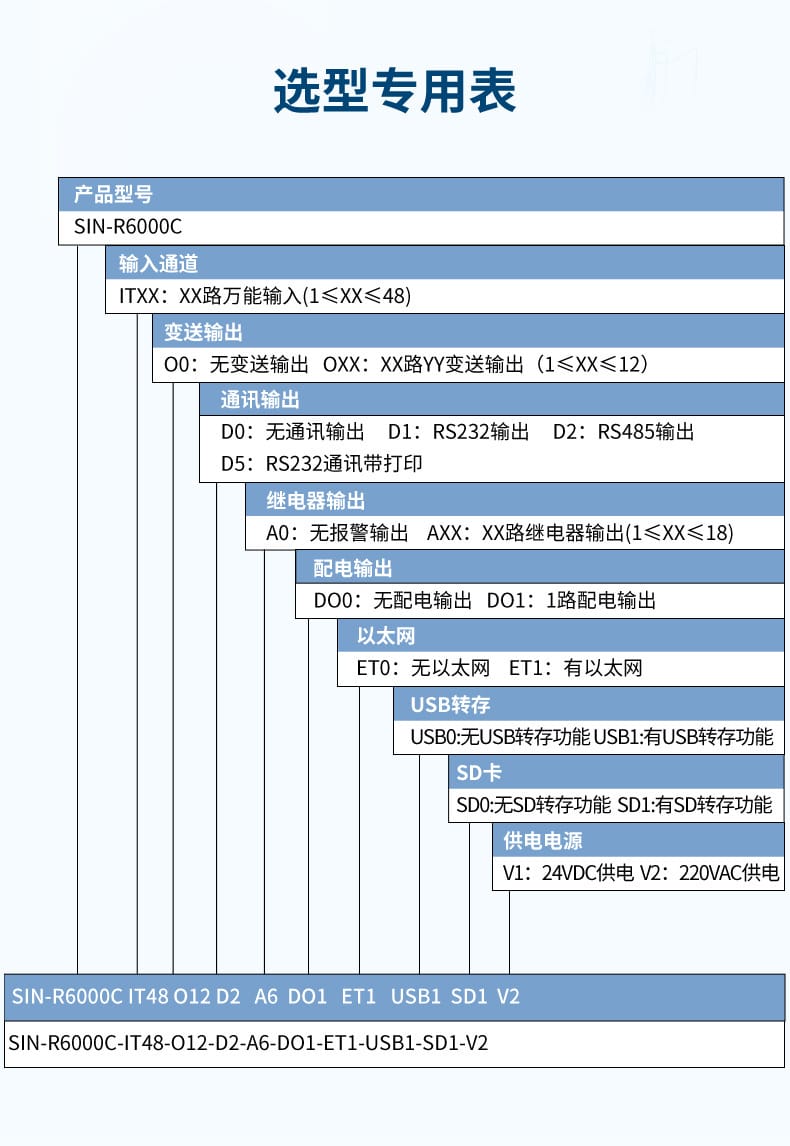

- 產品型號：SIN-R6000C
- 精度等級：0.2%FS ±1d
- 采樣周期：1秒
- 顯示規格：7英寸TFT彩色液晶，單屏最多顯示24個通道
- 存儲能力：內部Flash 64MB；記錄間隔9檔可選（1/2/4/6/15/30/60/120/240秒）；最長連續存儲24天（1秒間隔）至5825天（240秒間隔，以16路為例）
- 輸入通道：48通道全隔離萬能輸入
- 輸入信號類型：
- 電流：0~20mA、4~20mA、0~10mA及對應開方
- 電壓：0~5V、1~5V、0~10V、±5V、0~20mV、0~100mV、±20mV、±100V及對應開方
- 熱電阻：Pt100、Cu50、Cu53、Cu100、BA1、BA2
- 熱電偶：B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
- 其他：線性電阻0~400Ω
- 輸出配置：可自由組合18路繼電器報警輸出或12路模擬量變送輸出，最多支持8路流量脈沖累積

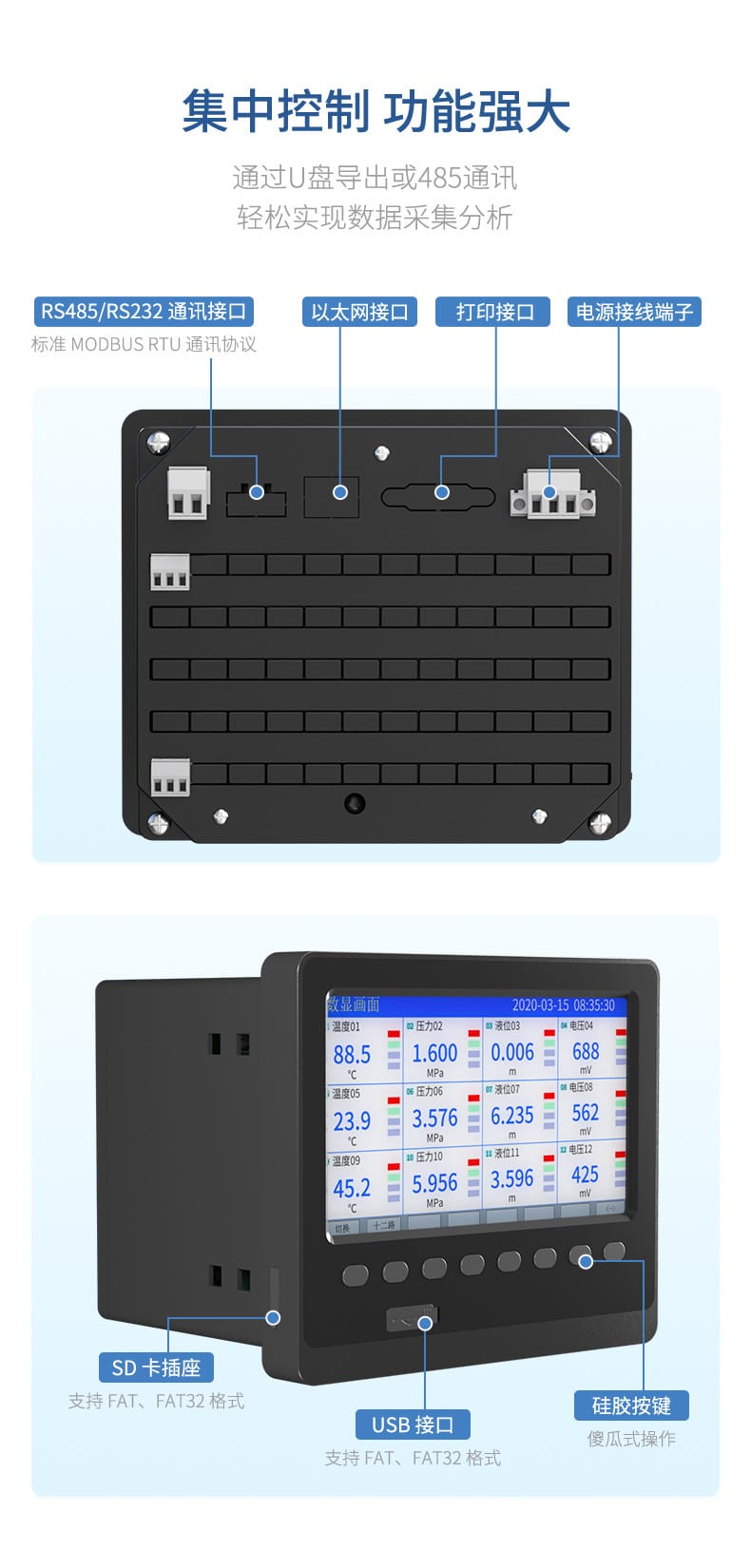

- 通訊接口：RS485、RS232、以太網（RJ45），支持標準MODBUS RTU協議
- 數據備份：支持U盤直讀導出、SD卡自動/手動轉存
- 工作電源：AC 85~264V / DC 12~36V（開關電源自適應），50/60Hz，功耗≤20W
- 使用環境：環境溫度-10~50℃，相對濕度10~90%RH（無結露），避免強腐蝕性氣體
- 設定方式：面板輕觸按鍵編程，支持參數密碼保護，掉電數據不丟失
三、應用行業
本產品廣泛適用于各類工業自動化監測與控制場景，典型應用行業包括：
- 基礎工業：化工生產、電力能源、過程控制系統
- 制造加工：熱處理爐溫監控、食品加工與醫藥生產線
- 環保水務：污水處理廠pH值、濁度、溶氧等多參數聯動監控
- 科研測試：實驗室數據采集、設備性能測試與工況記錄

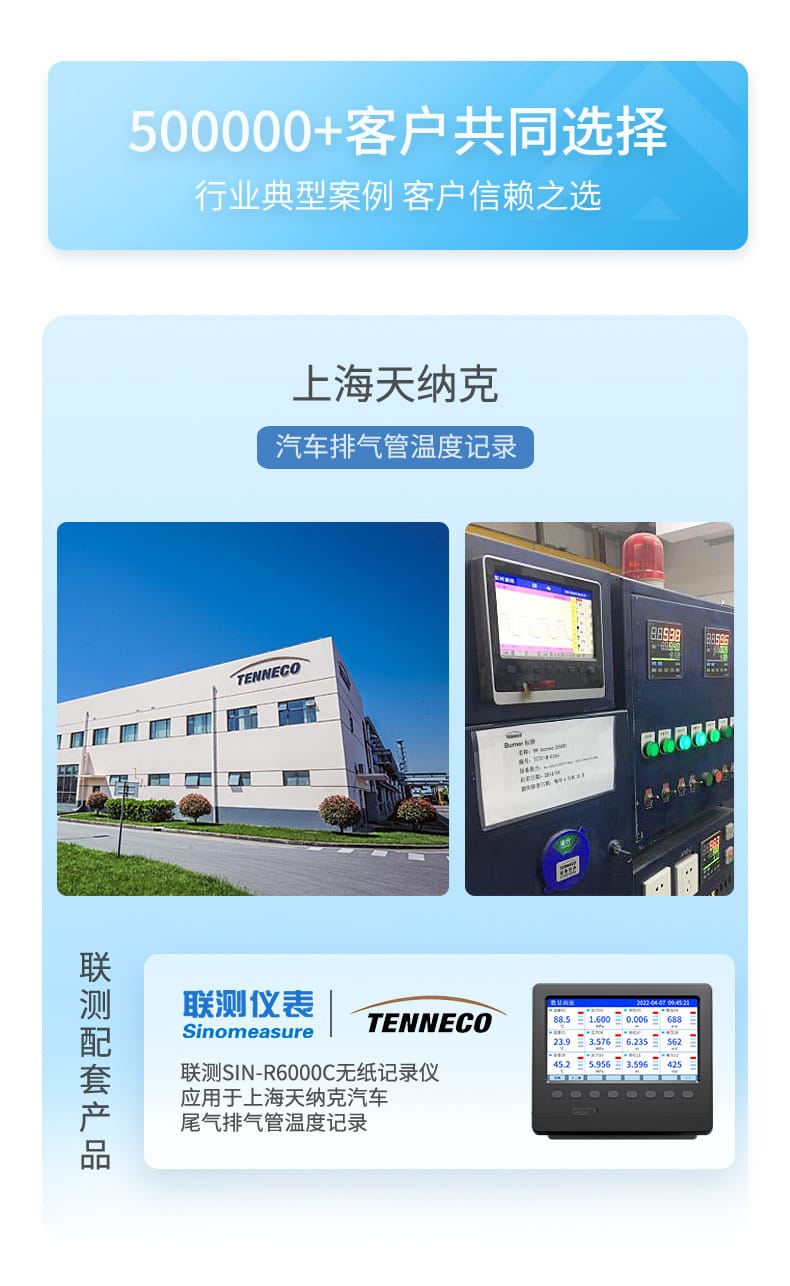

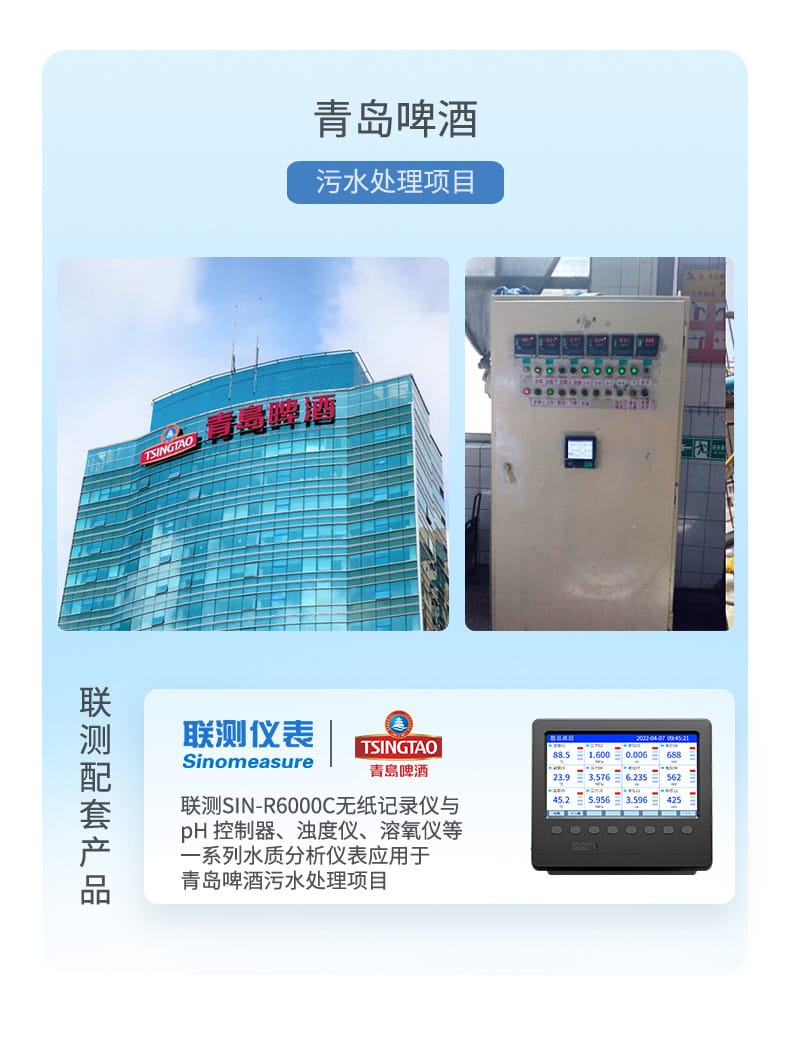

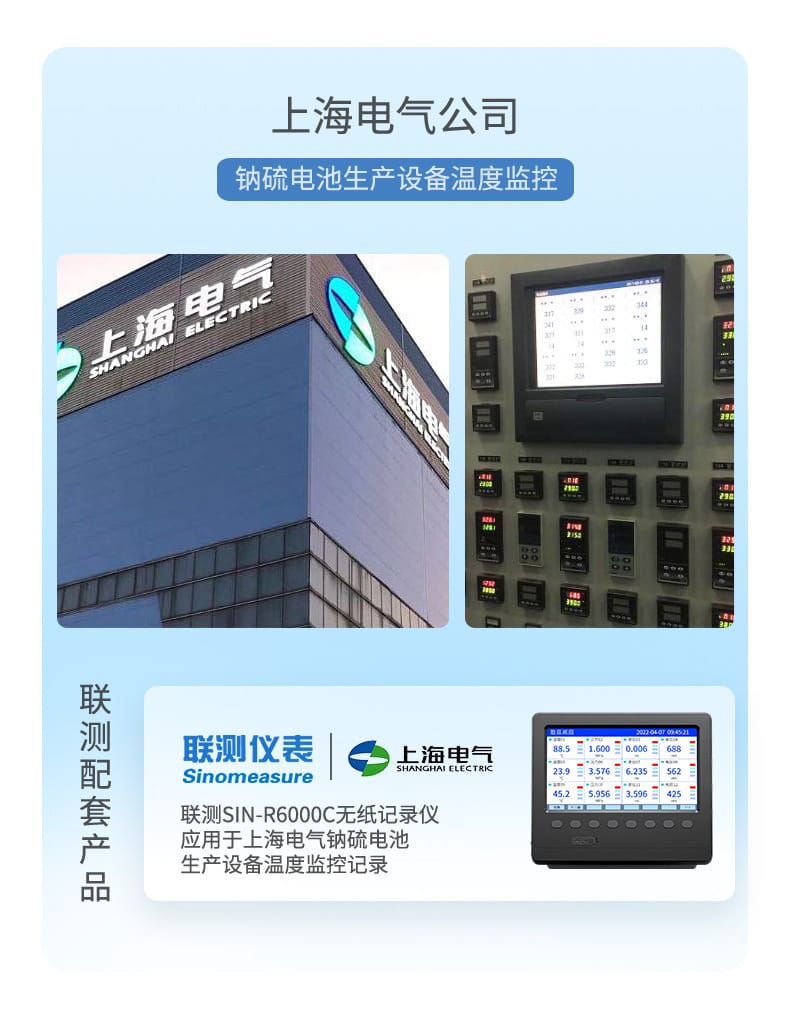

- 標桿案例：已成功配套上海天納克汽車尾氣排氣管溫度記錄、上海電氣鈉硫電池生產設備溫控、青島啤酒污水處理項目水質分析等系列工程。
四、安裝條件

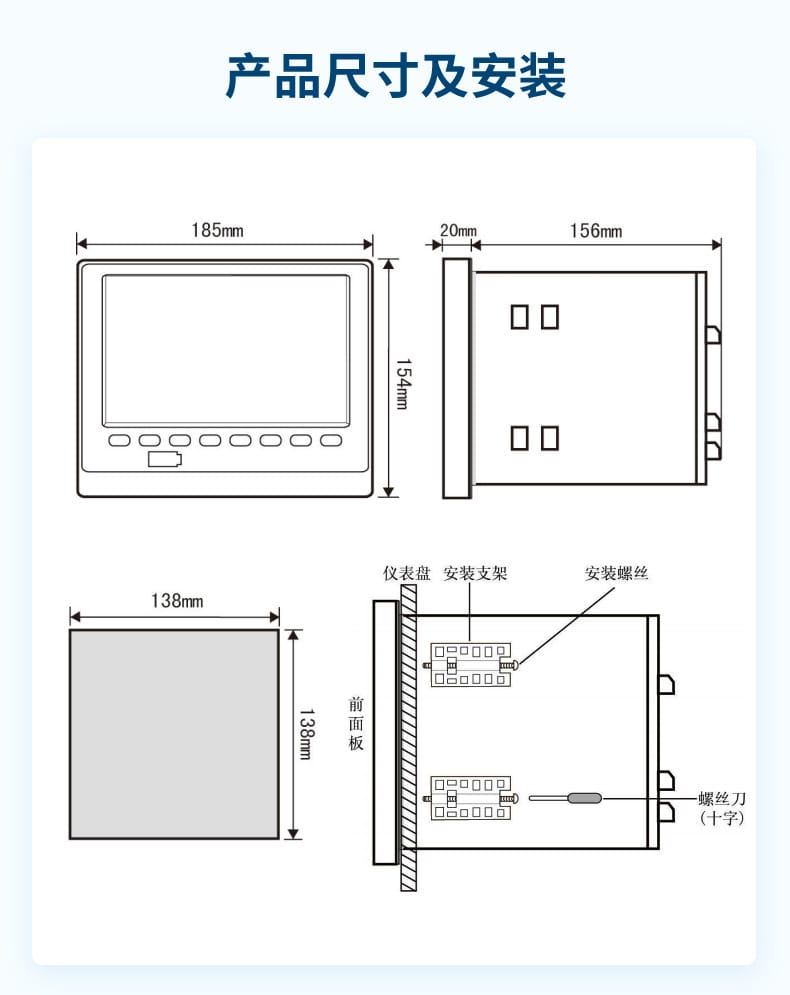

- 外形與開孔要求：儀表外形尺寸為185mm（寬）×92mm（高）×154mm（深）。支持標準儀表盤安裝，需按照前面板尺寸預留對應開孔，并使用隨機提供的儀表盤安裝支架與固定螺絲進行牢固鎖緊。

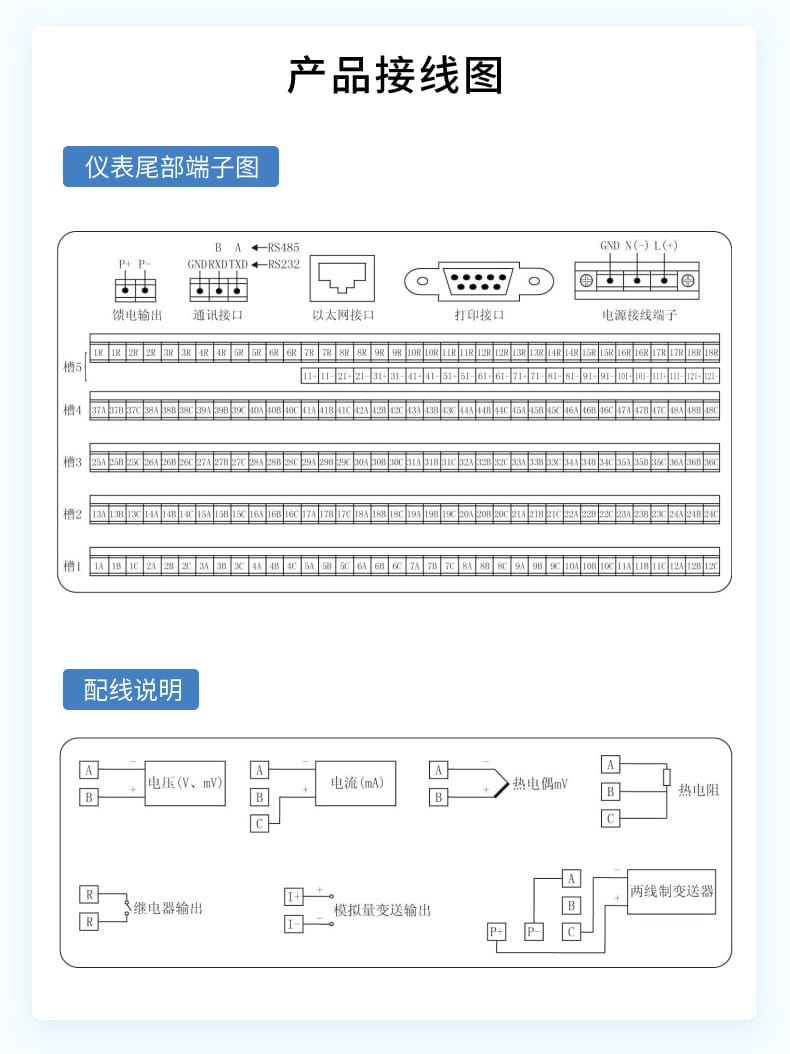

- 接線規范：采用尾部端子排模塊化設計，信號輸入、電源、通訊及輸出端子分區明確（分槽1~5布局）。安裝時需嚴格按照《產品接線圖》連接，電源線與信號線應分開走線，必要時加裝屏蔽層并單端接地，以防止電磁干擾。
- 環境適配：安裝位置需避開陽光直射、劇烈振動源及強磁場區域；確保周圍通風散熱良好，環境溫度與濕度需嚴格控制在技術參數范圍內，嚴禁在存在強酸強堿蒸汽或易結露的惡劣環境中裸露安裝。
五、注意事項
- 信號匹配校準：首次使用前務必在軟件菜單中準確配置各通道的輸入信號類型、量程及濾波參數，確保與實際傳感器輸出完全一致。
- 數據安全維護：建議定期通過U盤或SD卡導出歷史數據歸檔；當存儲接近飽和時請及時清理舊數據或更換存儲介質，避免因存儲空間不足導致新數據覆蓋丟失。
- 通訊調試指南：使用RS485/以太網通訊時，請核對上位機軟件的波特率、數據位、停止位及設備站號，確保協議版本一致后方可建立穩定連接。
- 日常運維保養：清潔面板時請使用干軟布擦拭，嚴禁使用有機溶劑或大量水分直接接觸儀表；長期停用時應切斷電源并存放在干燥防塵處。
- 安全操作警示：接線與斷電操作必須在斷電狀態下進行，嚴禁帶電插拔通訊模塊或信號線；參數修改涉及生產安全時，務必啟用密碼鎖定功能并保留操作日志，防止非授權人員誤調關鍵閾值。
- 售后與服務保障：如遇復雜工況選型或現場故障，可通過官方客服渠道、全國20大辦事處或24小時技術支持熱線獲取免費開票、線下指導及三年質保等專屬服務。
