聯測智能彩屏無紙記錄儀（SIN-R6000C）產品技術手冊
核心特點

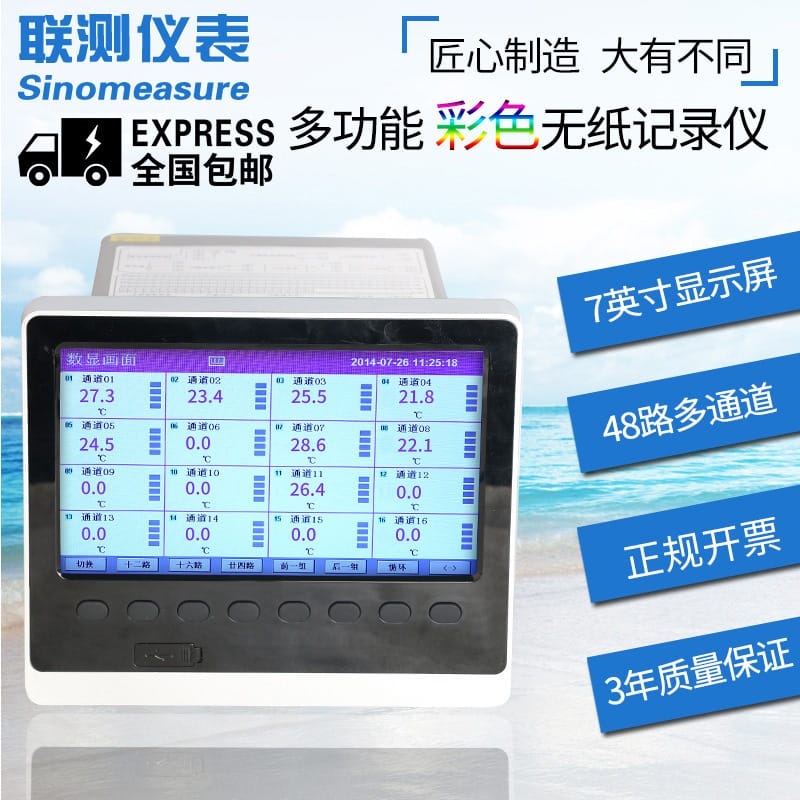

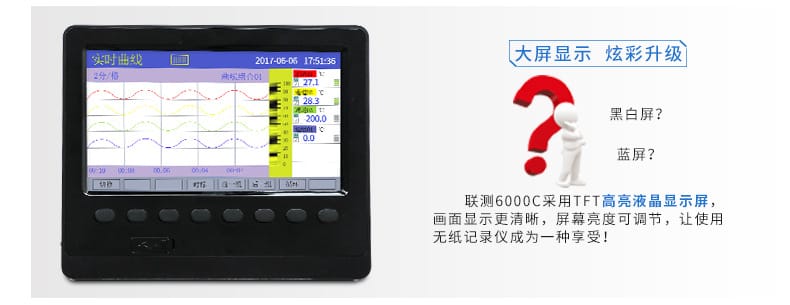

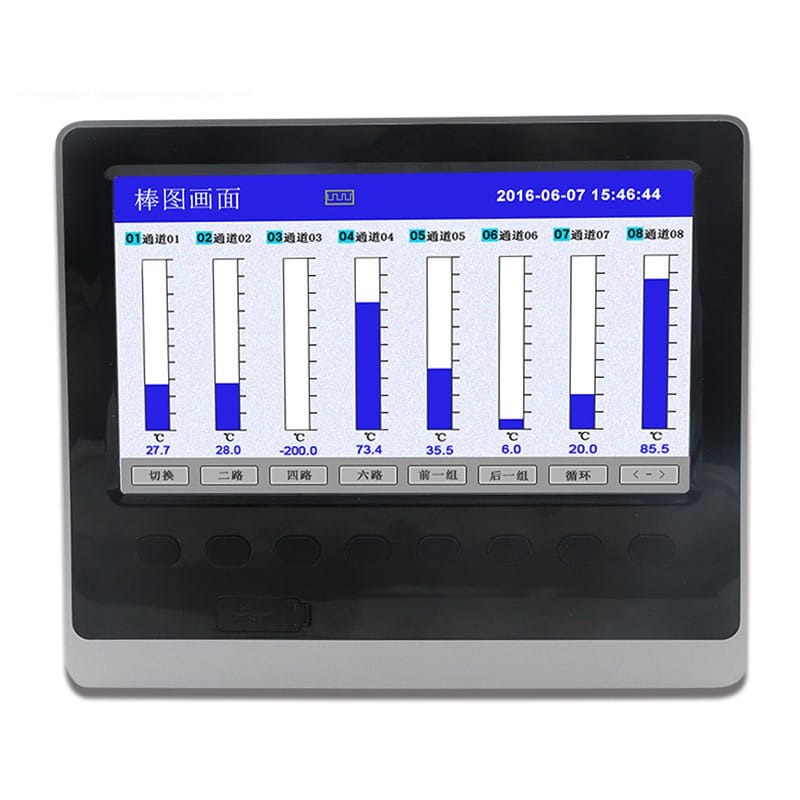

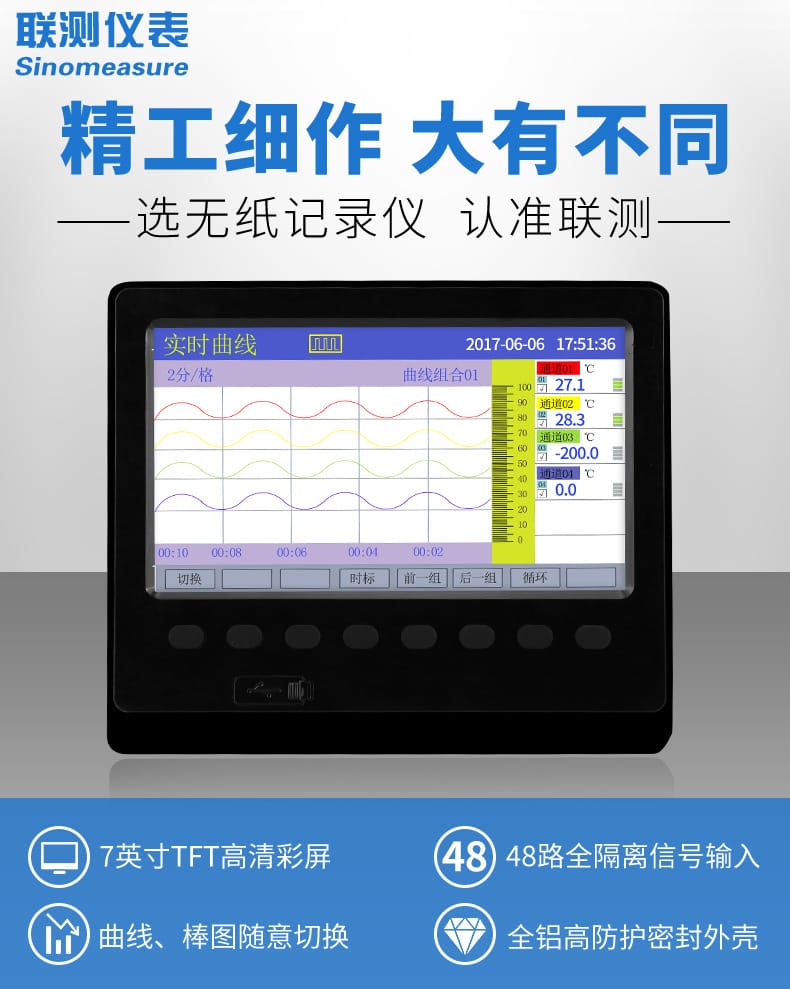

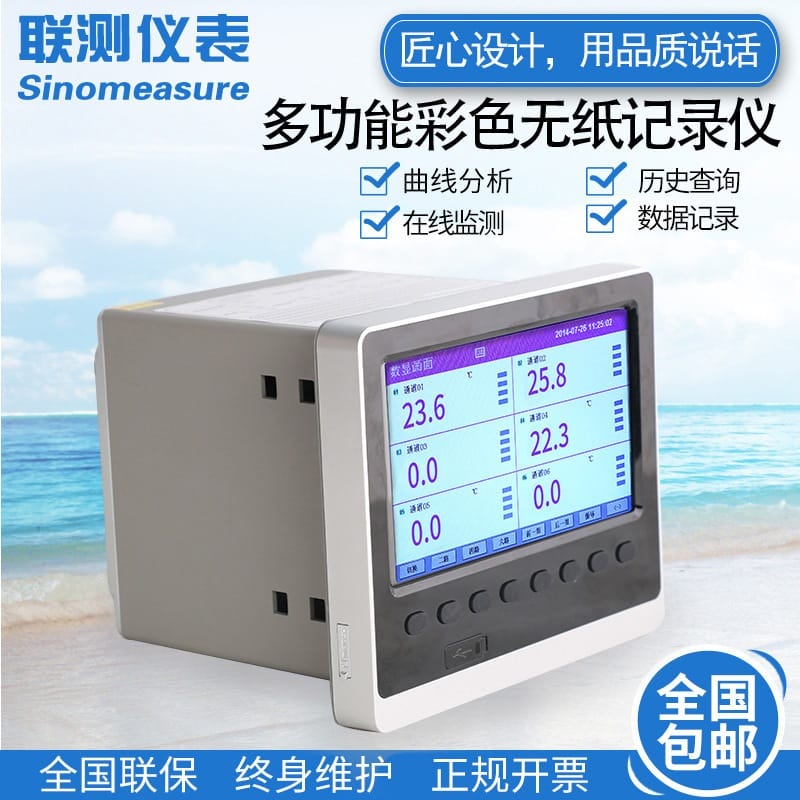

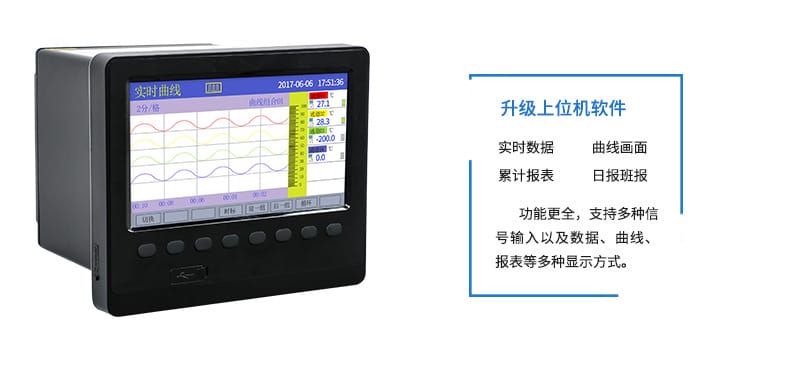

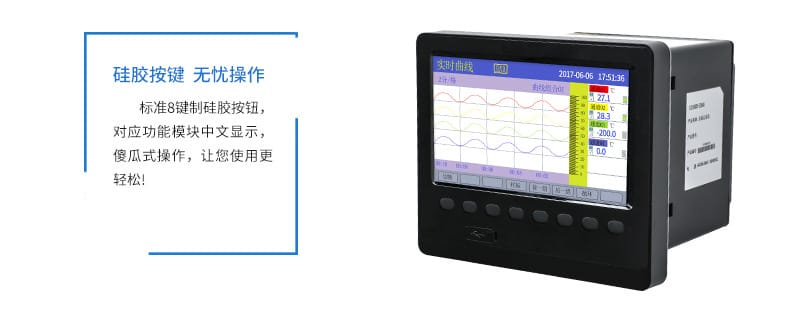

- 高清彩顯與人性化交互：配備7英寸TFT高亮液晶顯示屏，亮度可調，支持實時曲線、棒圖自由切換；標配8鍵硅膠面板，中文標識，操作直觀便捷。

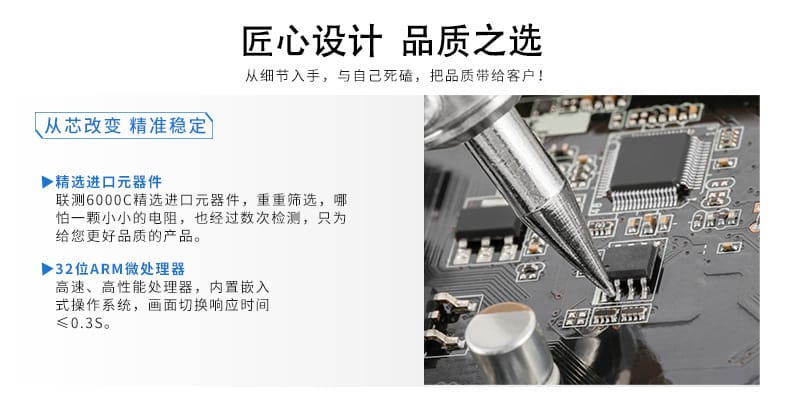

- 高性能硬件架構：采用32位ARM微處理器與嵌入式操作系統，畫面響應時間≤0.3秒；精選進口元器件，經多重篩選檢測，確保信號采集精準穩定。

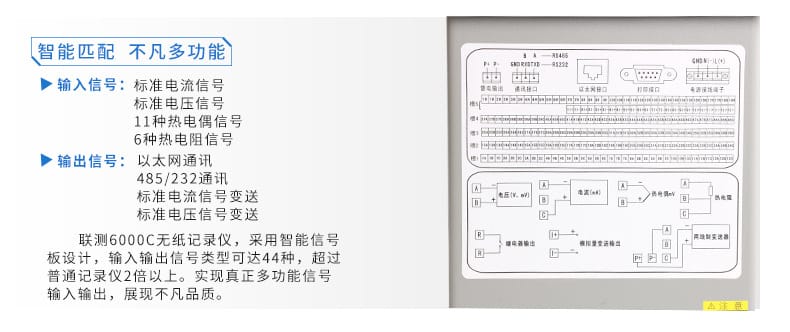

- 全隔離多通道輸入：支持1-48路全隔離信號輸入，內置智能信號板設計，兼容電流、電壓、熱電偶、熱電阻等44種以上信號類型，遠超同類普通記錄儀。

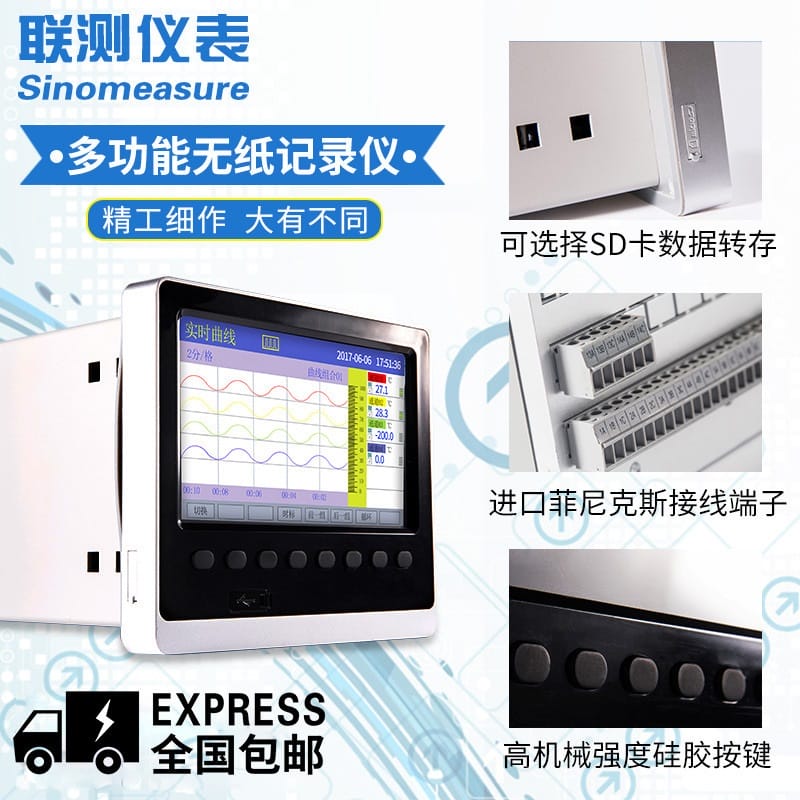

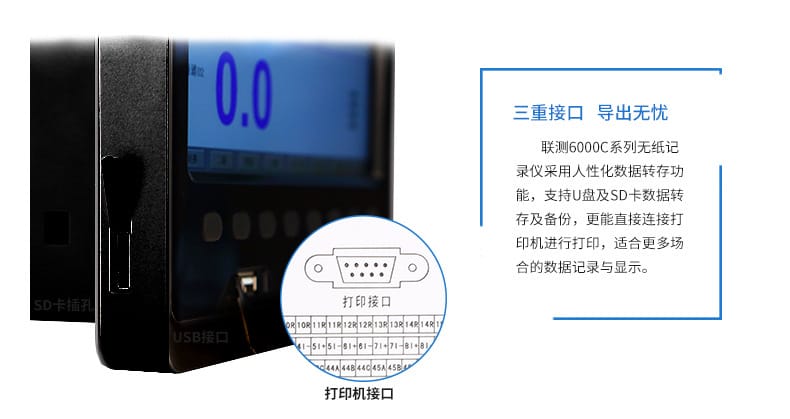

- 大容量存儲與靈活導出：內置大容量閃存，記錄間隔可選1-240秒，不斷電連續記錄最長達5825天；支持U盤、SD卡一鍵備份及打印機直連，數據轉存無憂。
- 多功能通信與輸出：集成以太網、RS485/RS232通訊接口，支持標準MODBUS協議；提供模擬量變送、繼電器報警及24V配電輸出，滿足復雜工業組網需求。

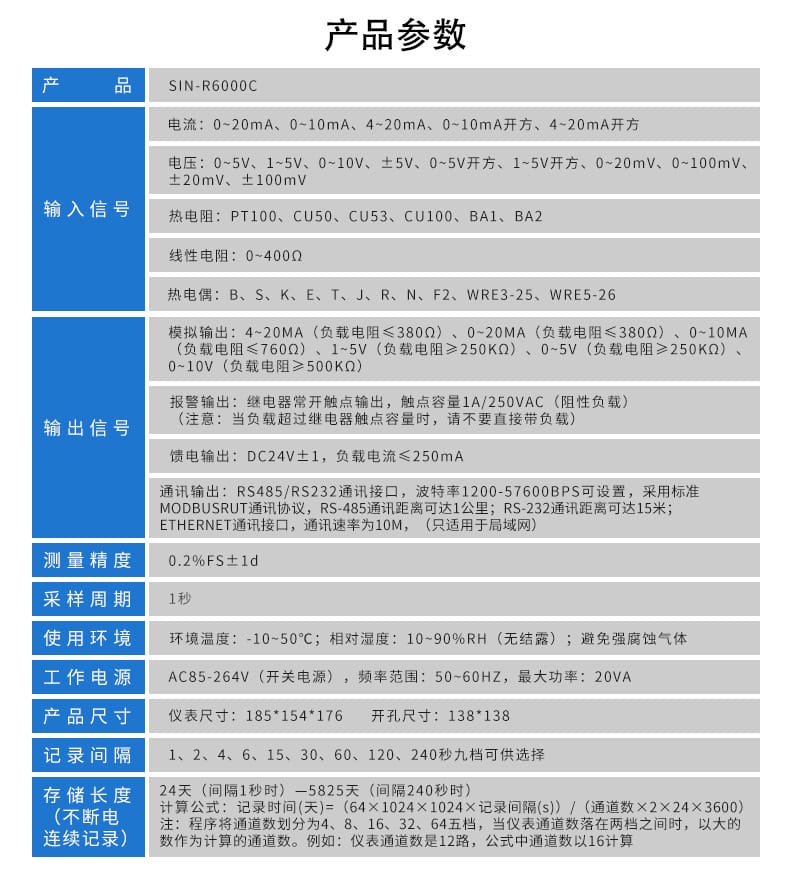

技術參數

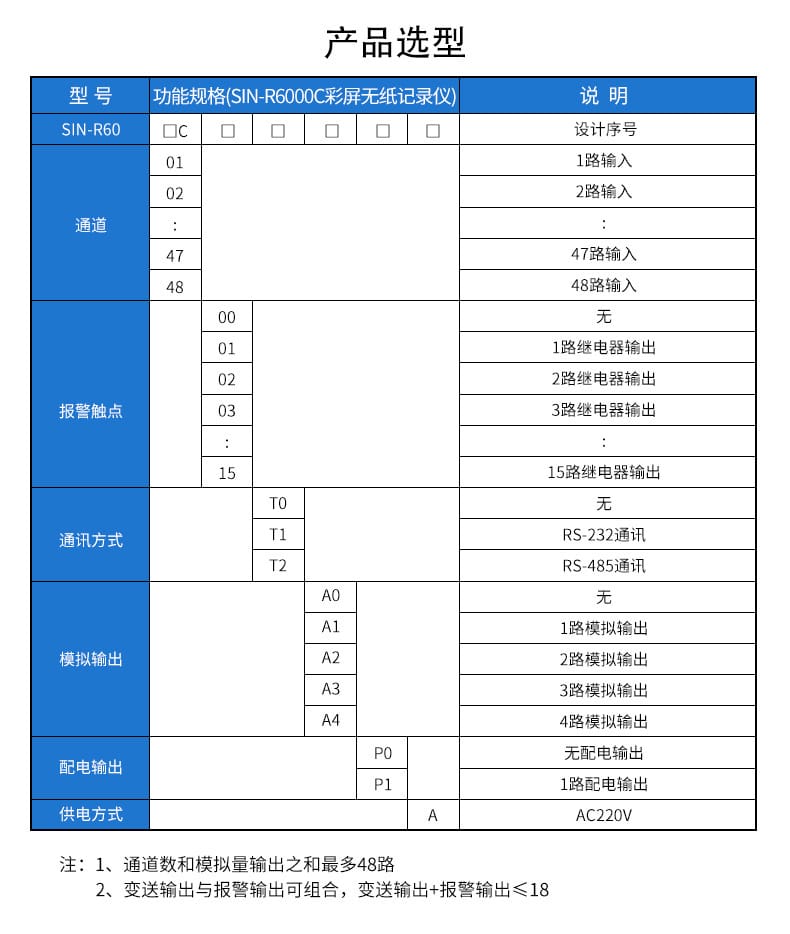

- 型號規格：SIN-R6000C系列（1-48路可選）
- 測量精度：0.2%FS ±1d
- 采樣周期：1秒
- 信號輸入：
- 電流：0~20mA、4~20mA及其開方信號
- 電壓：0~5V、1~5V、0~10V、±5V、±20mV、±100mV及其開方信號
- 熱電阻：PT100、CU50、CU53、CU100、BA1、BA2
- 線性電阻：0~4000Ω
- 熱電偶：B、S、K、E、T、J、R、N、F2、WRE3-25、WRE5-26等
- 信號輸出：
- 模擬輸出：4~20mA、0~20mA、0~10mA（負載≤380Ω/760Ω）、1~5V、0~5V、0~10V（負載≥250KΩ/500KΩ）
- 報警輸出：繼電器常開觸點，容量1A/250VAC（阻性）
- 饋電輸出：DC24V±1V，最大負載電流≤250mA
- 通訊接口：RS485（距離≤1km）、RS232（距離≤15m）、Ethernet 10M（局域網），波特率1200-57600bps可設，遵循MODBUS協議。
- 記錄間隔：1、2、4、6、15、30、60、120、240秒（九檔可選）
- 存儲容量：根據通道數與記錄間隔動態計算，最長可達5825天。
- 工作環境：溫度-10~50℃，濕度10~90%RH（無結露）
- 供電電源：AC 85-264V，50~60Hz，最大功率20VA
- 外形尺寸：儀表185×154×176mm，標準開孔138×138mm
應用行業
廣泛應用于工業自動化控制、過程監測與數據采集領域，典型應用場景涵蓋：食品飲料制造（如娃哈哈、百事食品）、環保工程（東江環保）、電子信息與半導體（華為、BYD）、核能電力（中核集團）、高校科研（清華、北大）、水處理與計量?jī)x表、暖通空調及各類需要長期溫濕度、流量、電流、壓力等多參數記錄的工業產線。
安裝條件

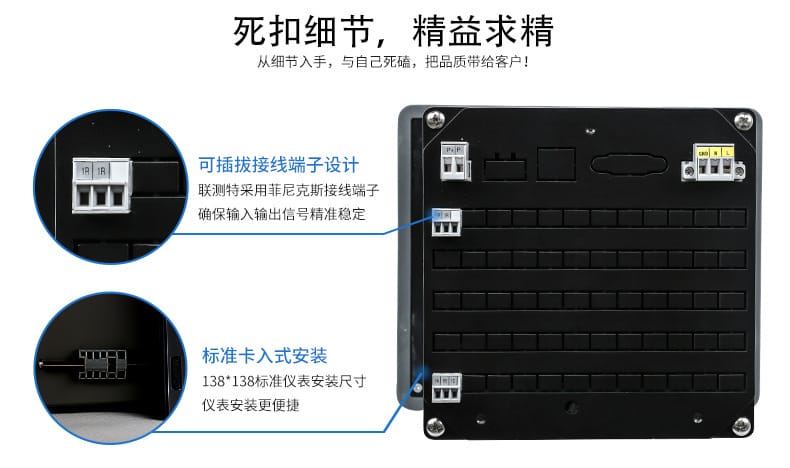

- 盤面開孔：需預留標準DIN 138mm×138mm安裝開孔，支持標準卡入式快速安裝。
- 接線端子：采用菲尼克斯可插拔接線端子，建議依據說明書規范接入強弱電信號線，輸入輸出信號總路數不得超過48路。
- 環境要求：應安裝在通風良好、無強腐蝕性氣體、無劇烈震動及粉塵的室內配電柜或控制箱內，避免陽光直射與冷凝水影響。
- 電氣安全：供電需匹配AC 85-264V穩壓電源，接地良好；強弱電線路宜分開走線以防干擾，通訊線纜建議使用屏蔽雙絞線。
注意事項
- 負載限制：繼電器報警輸出觸點容量為1A/250VAC（阻性），嚴禁直接驅動超過此容量的感性或大功率負載，必要時須加裝中間繼電器。
- 信號配置：首次使用前需通過按鍵或上位機軟件準確匹配輸入信號類型（共支持44種以上），錯誤配置可能導致測量偏差。
- 通訊距離：RS485通訊有效距離不超過1公里，RS232不超過15米，Ethernet僅限局域網使用，超長距離需加配中繼器或光端機。
- 數據維護：建議定期通過USB/SD卡或打印機導出歷史數據備份；若需高精度校準，可聯系官方提供第三方校準服務（費用自理）。
- 售后服務：設備由持證工程師提供安裝調試指導，全國設有20余個辦事處支持上門培訓與維護，非專業人員請勿擅自拆解儀表外殼。
