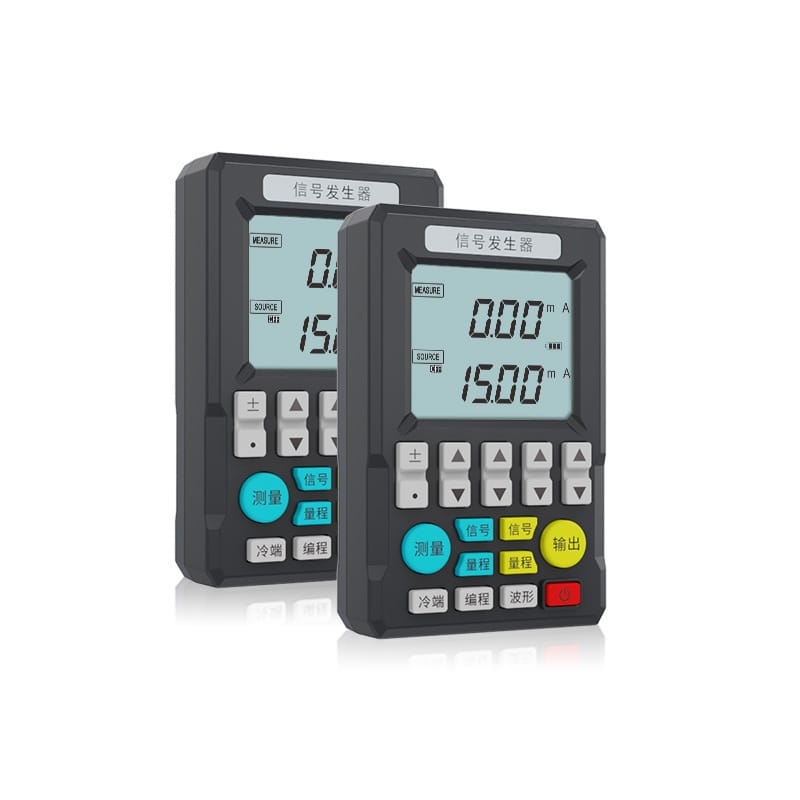

聯測多功能信號發生器 (SIN-C703系列)
核心特點

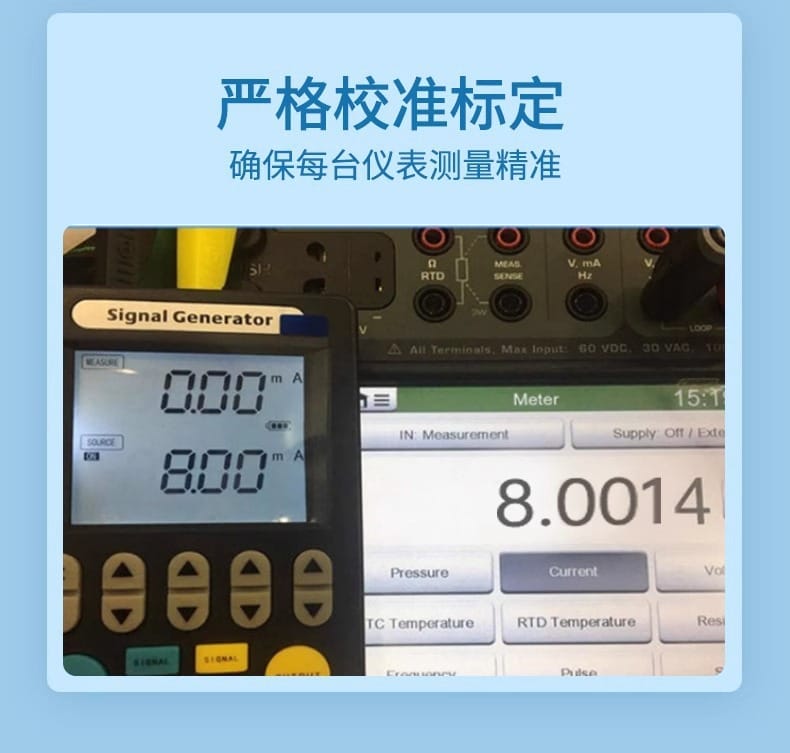

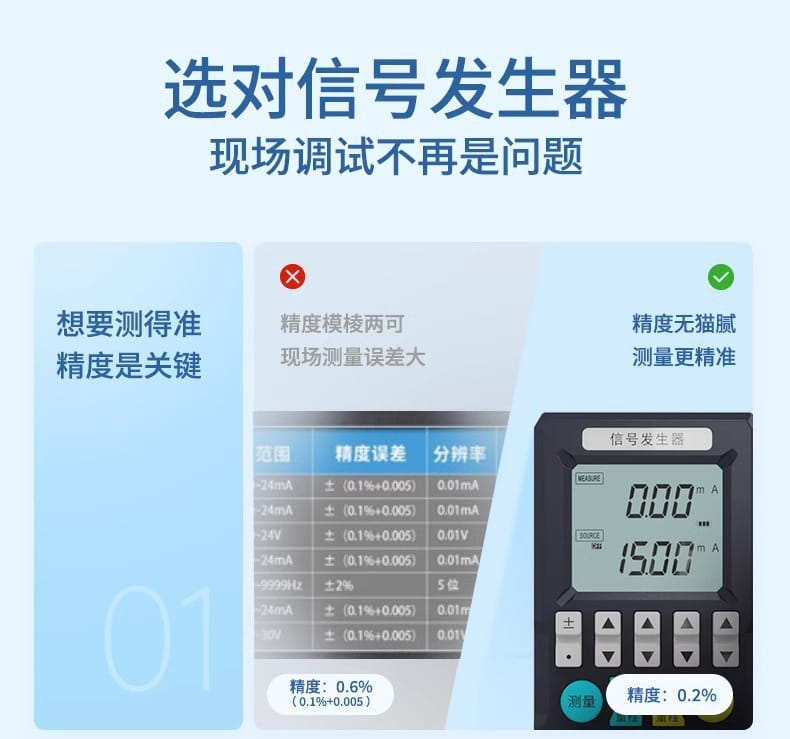

- 高精度校驗：精度高達±(0.1%+0.005)，分辨率達0.01mA/0.01V，確?，F(xiàn)場調試數據精準無誤，解決模棱兩可的測量誤差。
- 多功能集成：集信號發生、測量、仿真于一體，支持電壓、電流、熱電偶、熱電阻（視型號而定）等多種信號類型，一臺設備即可搞定多種調試場景。

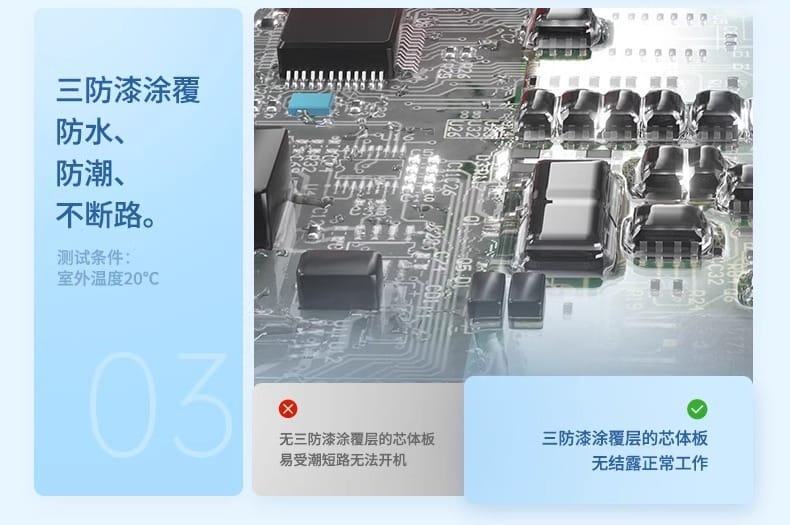

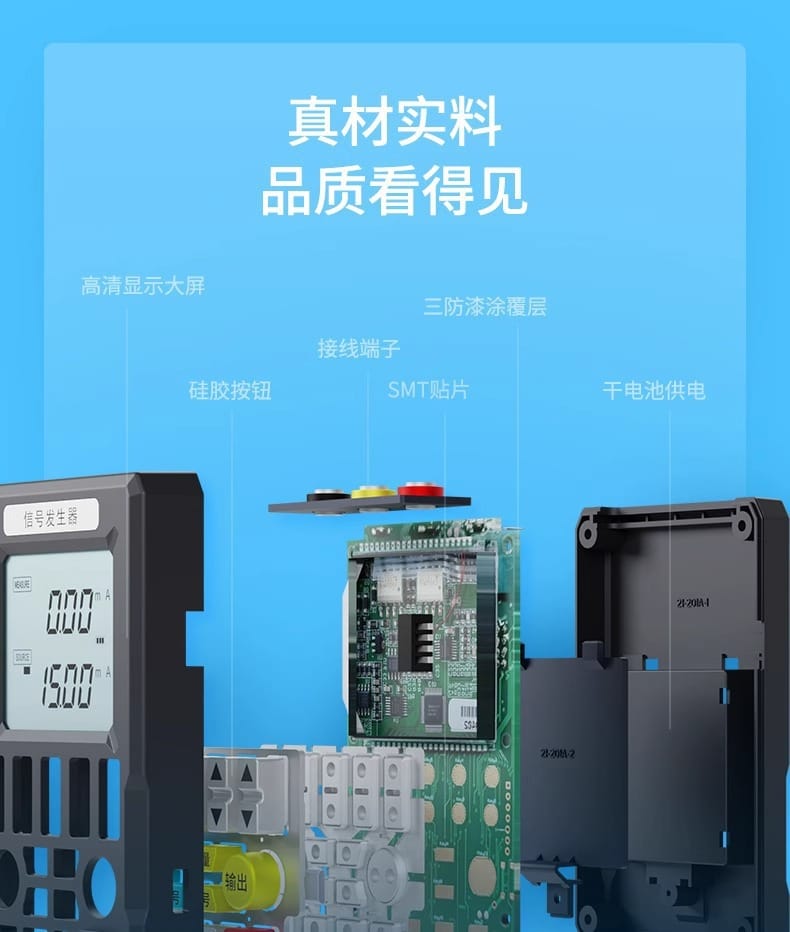

- 工業級防護：核心電路板采用三防漆涂覆工藝，具備優異的防水、防潮、防短路性能，適應惡劣的工業現場環境。
- 安全便捷供電：采用4節7號干電池供電，支持充電寶續航，避免了傳統鋰電池鼓包爆炸的風險；產品通過國家3C認證，使用更安心。

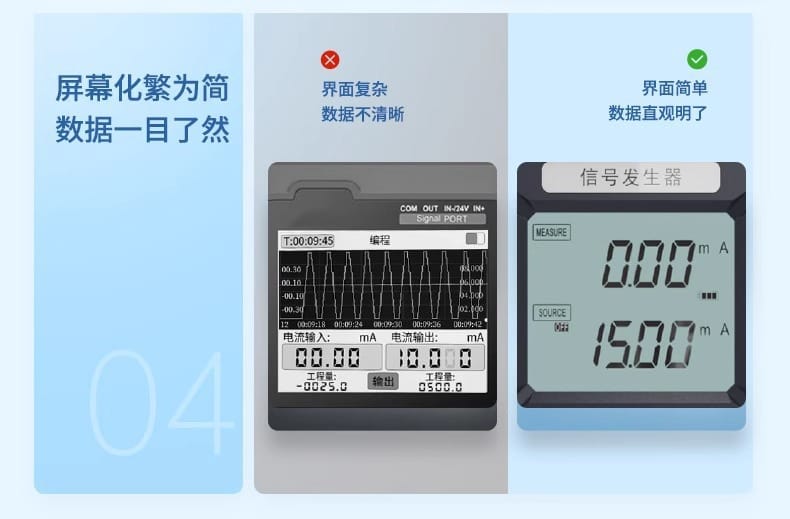

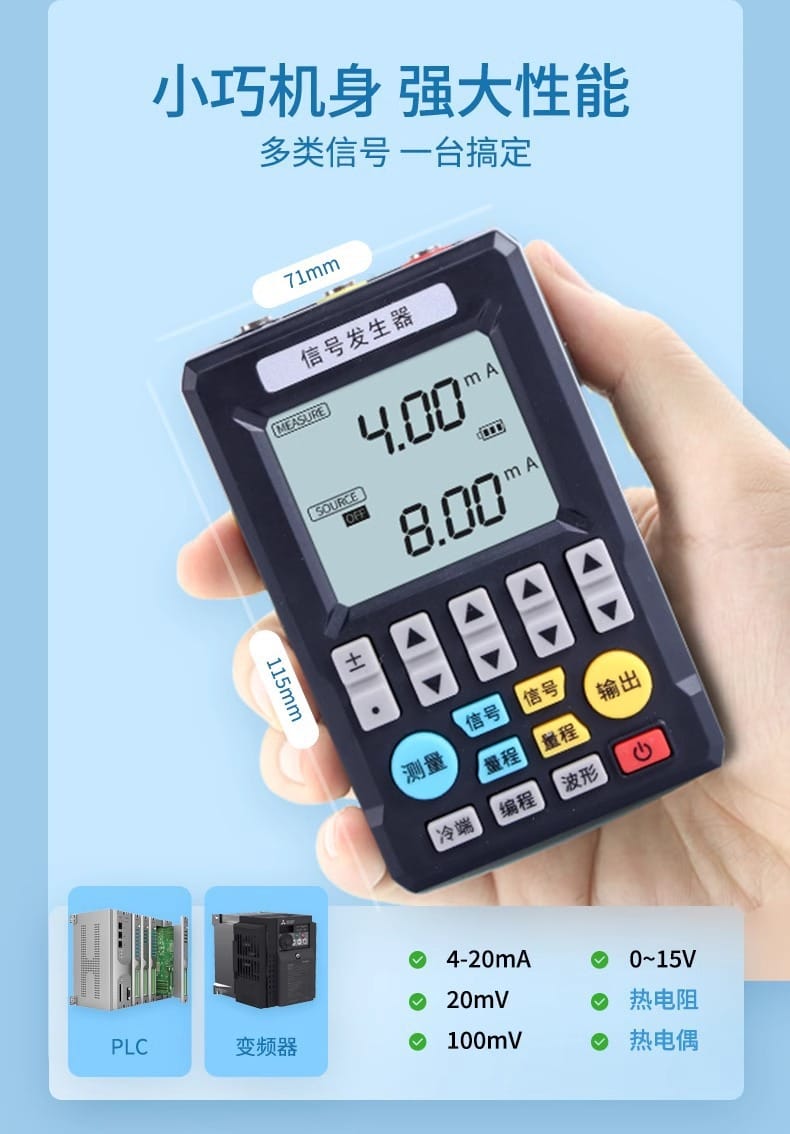

- 人性化設計：高清大屏顯示，界面簡潔直觀；小巧機身（1157130mm），便于攜帶；硅膠按鍵手感舒適，SMT貼片工藝保證品質。

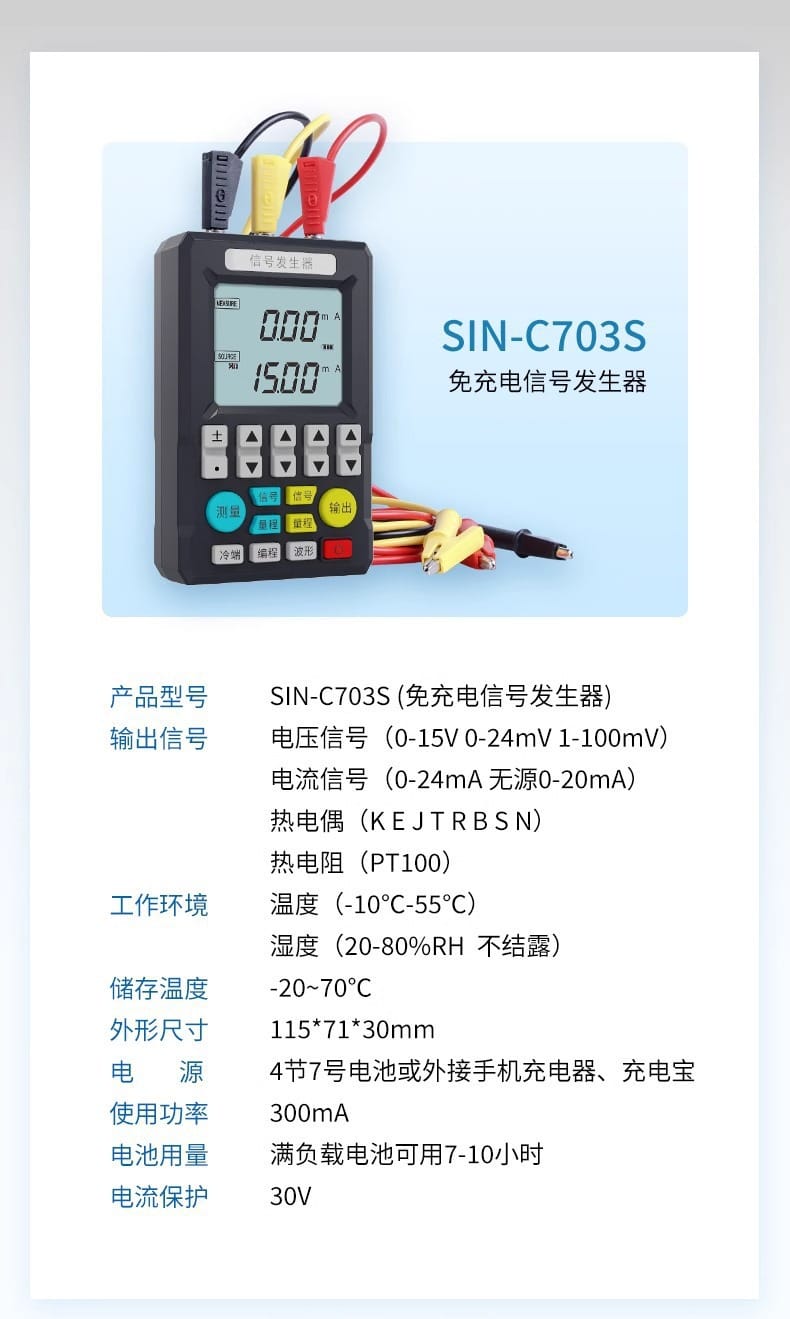

技術參數

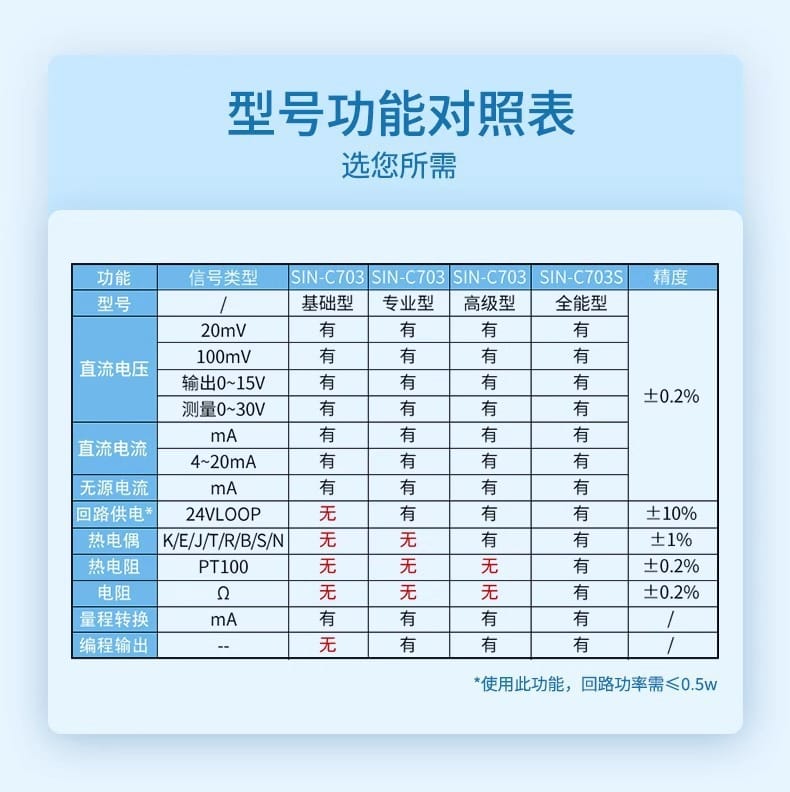

- 產品型號：SIN-C703系列（基礎型/專業型/高級型/全能型）
- 輸出信號：
- 電壓：0~15V、0~24mV、0~100mV
- 電流：0~24mA（無源）、0~20mA
- 熱電偶：K/E/J/T/R/B/S/N（高級型及以上支持）
- 熱電阻：PT100（全能型支持）
- 測量信號：
- 精度指標：
- 電流/電壓：±0.2% (±(0.1%+0.005))
- 熱電偶：±1%
- 工作環境：
- 溫度：-10℃ ~ 55℃
- 濕度：20%~80%RH（不結露）
- 電源參數：
- 供電方式：4節7號電池 / 外接5V充電器或充電寶
- 續航時間：滿負載連續使用約7-10小時
- 外形尺寸：115mm × 71mm × 30mm

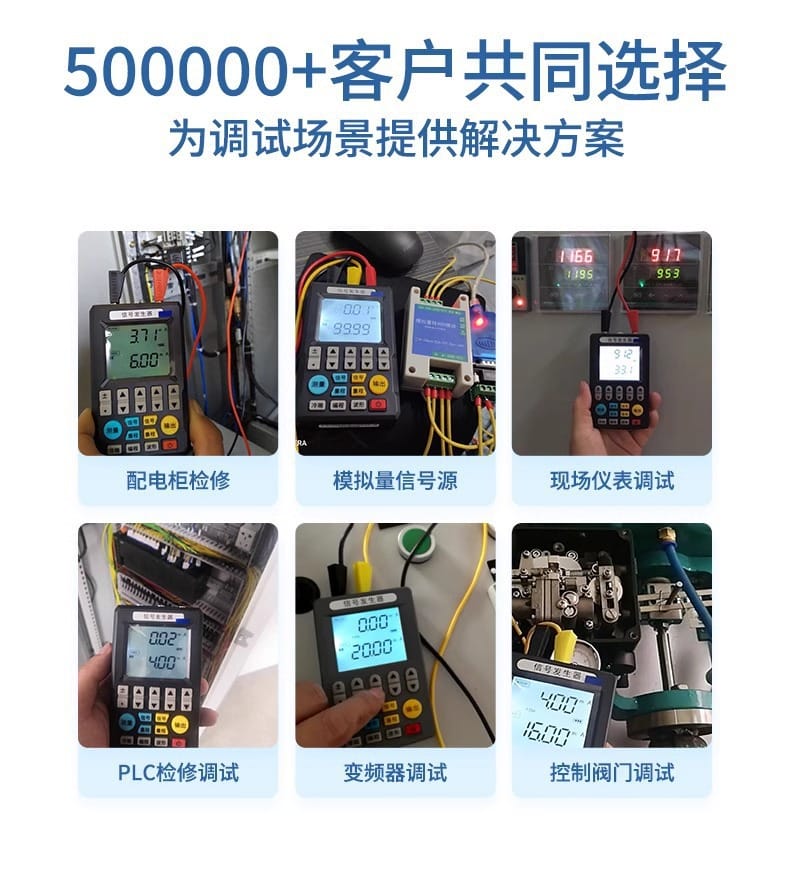

應用行業
廣泛應用于工業過程自動化控制領域，具體包括：
- 設備檢修：配電柜檢修、PLC系統調試、變頻器參數設定與調試。
- 儀表校驗：現場儀表調試、模擬量信號源校準、傳感器性能測試。
- 閥門控制：控制閥門調試、調節閥閥位反饋測試與設定。
- 系統集成：適用于二線制、三線制變送器及傳感器的現場測試與維護。
安裝條件
- 端子定義：設備配備公共端（COM）、輸出端（OUT）、測量端（IN）及專用信號端口，接線時需嚴格區分。

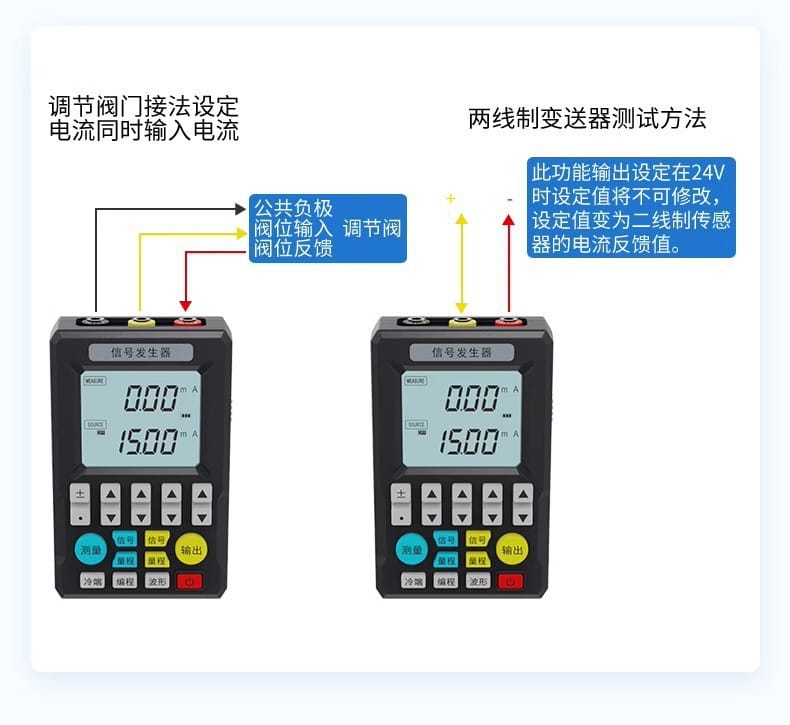

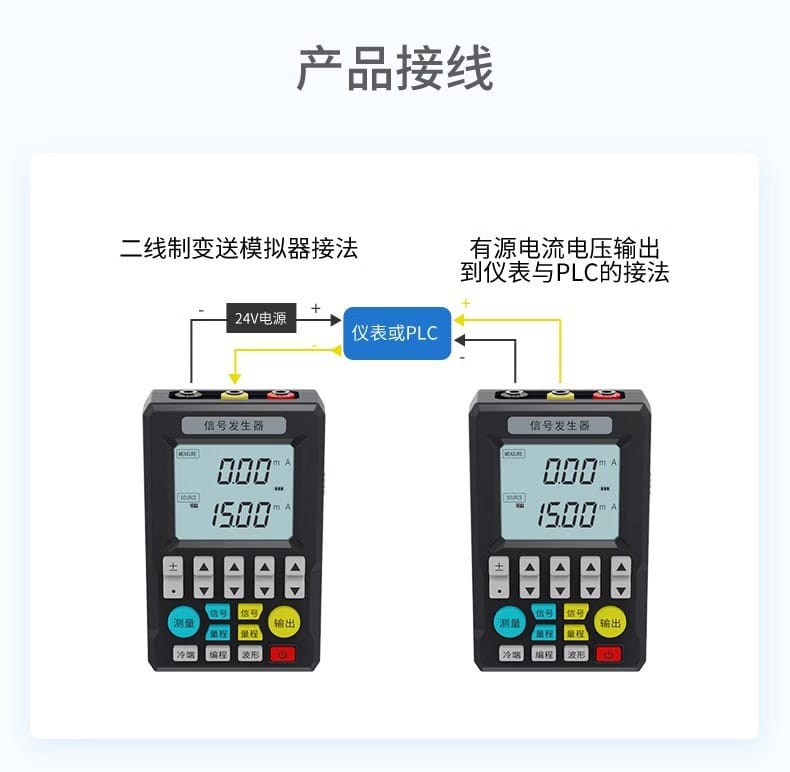

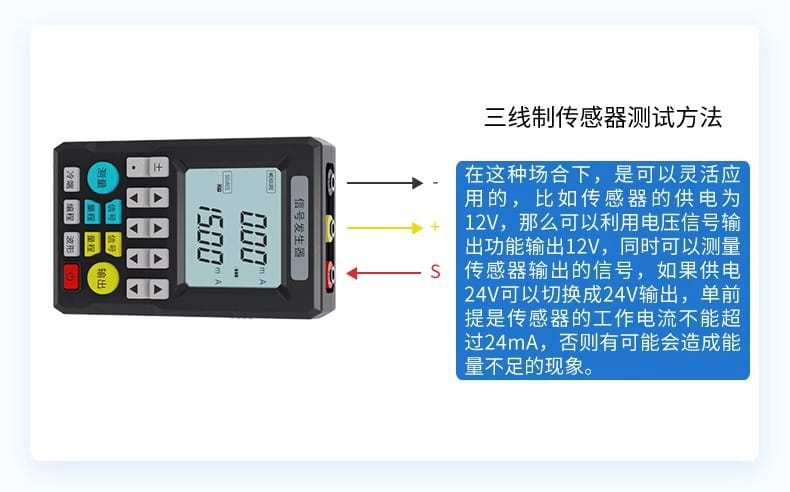

- 二線制變送器測試：利用電壓輸出功能（如12V/24V）為傳感器供電，同時測量傳感器輸出信號。需注意傳感器工作電流不得超過24mA。
- 回路供電接線：使用24V LOOP功能時，需確?；芈饭β省?.5W，接線時注意正負極性。
- 調節閥門接線：根據閥位反饋需求，正確連接電流輸入輸出回路，設定相應的電流值進行調試。
注意事項
- 功率限制：在使用24V回路供電功能時，請務必確認回路功率不超過0.5W，以免損壞設備。
- 安全認證：請認準具有國家3C認證的品牌產品，避免使用無認證電池或充電器，保障現場調試安全。
- 環境要求：雖然設備具備三防漆涂層，但在儲存和使用時仍應避免長時間處于結露或極端潮濕環境，防止內部電路受損。
- 操作規范：在進行電流輸出或測量時，請確認接線無誤后再開機操作，避免信號沖突導致設備故障。
