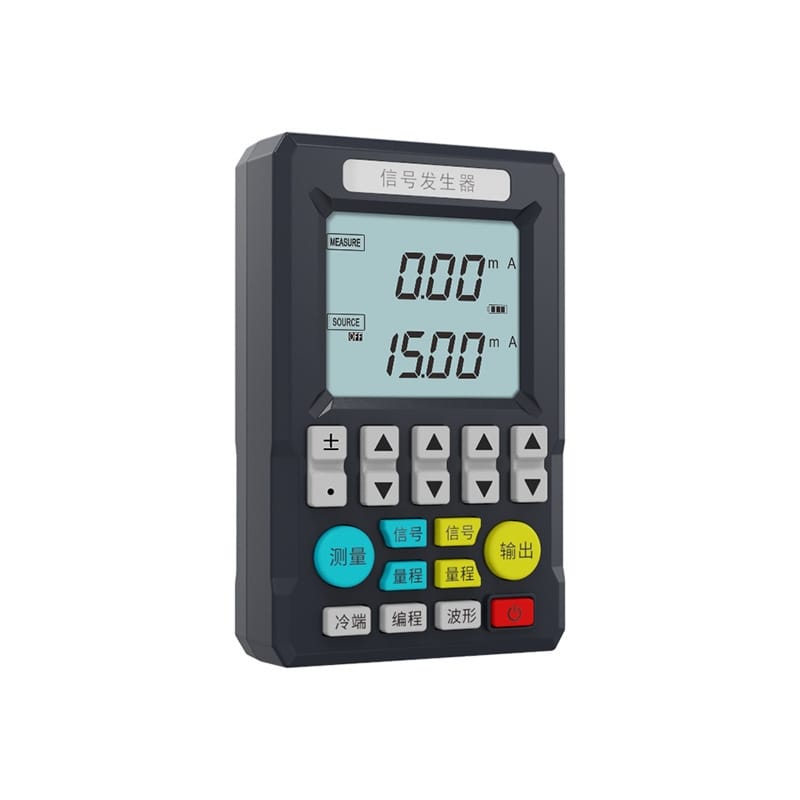

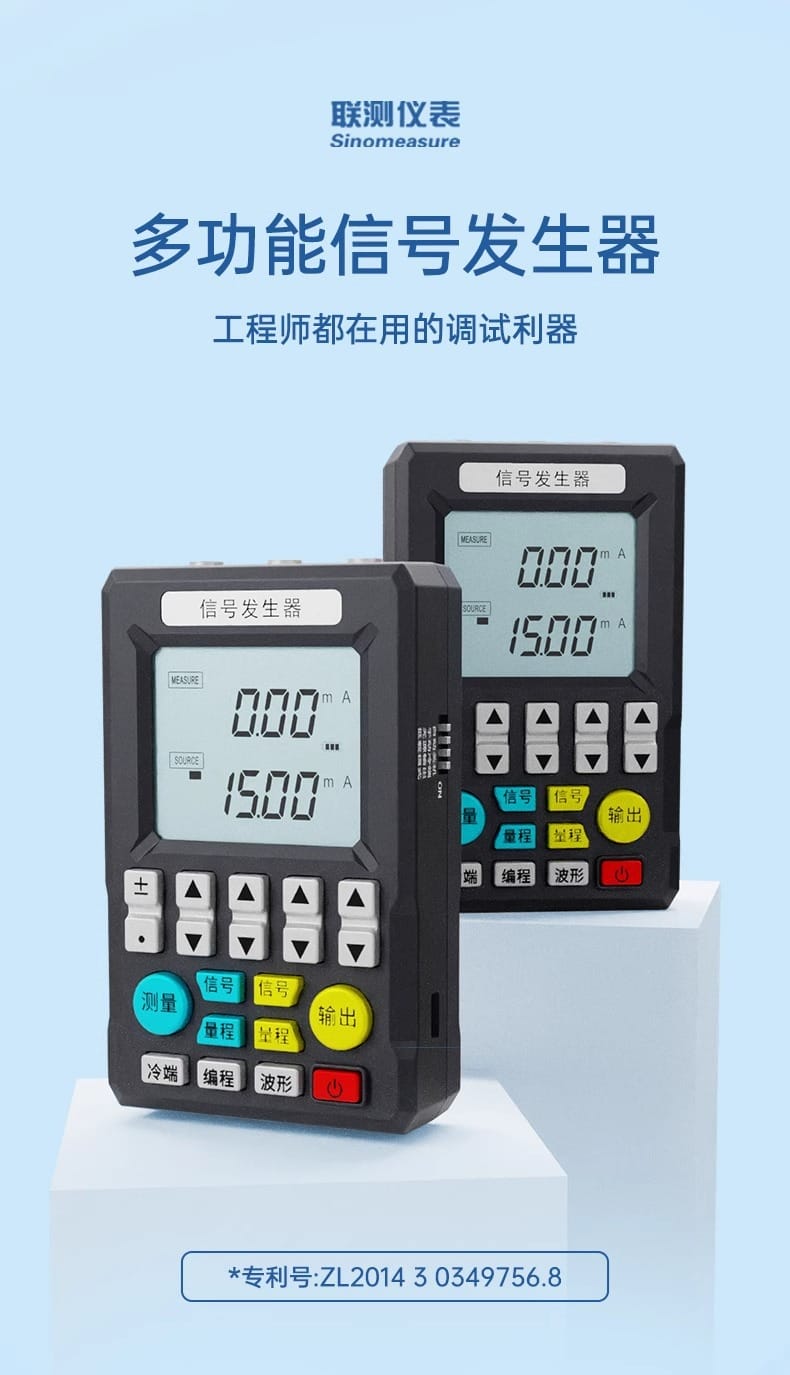

聯測多功能信號發生器（SIN-C703系列）
核心特點

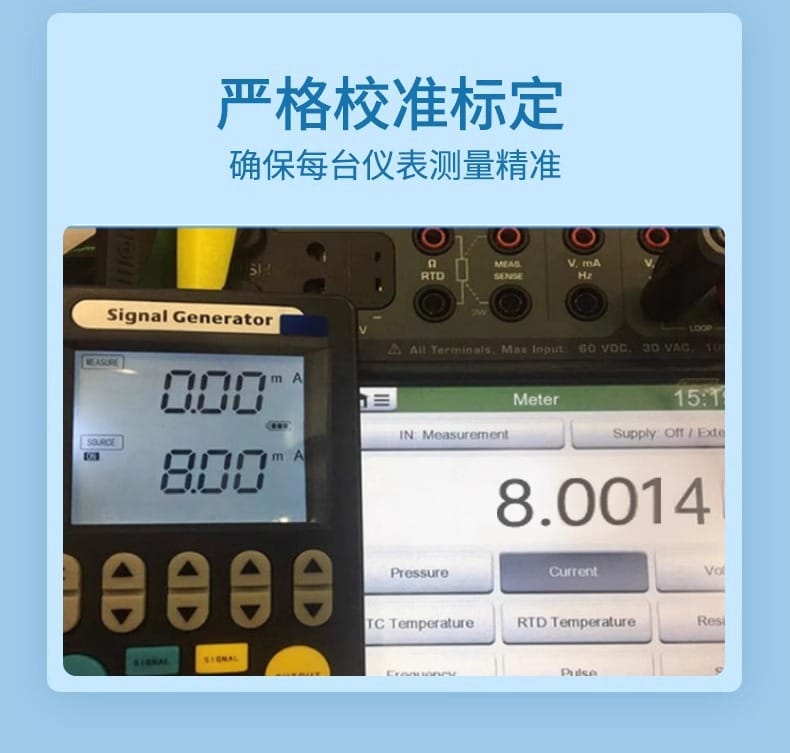

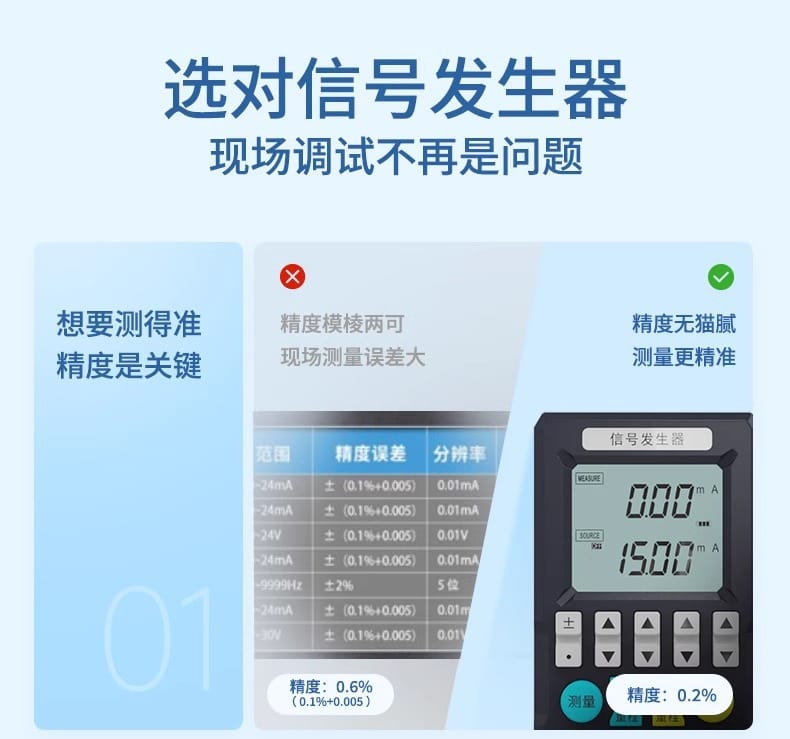

- 高精度校驗：精度可達±0.2%或±(0.1%+0.005)，分辨率高達0.01mA/0.01V，確?，F(xiàn)場調試數據精準無誤。
- 多功能一體化：集信號發生、測量、校驗于一身，支持電流、電壓、熱電偶、熱電阻、頻率等多種信號類型，一臺設備即可滿足多種場景需求。

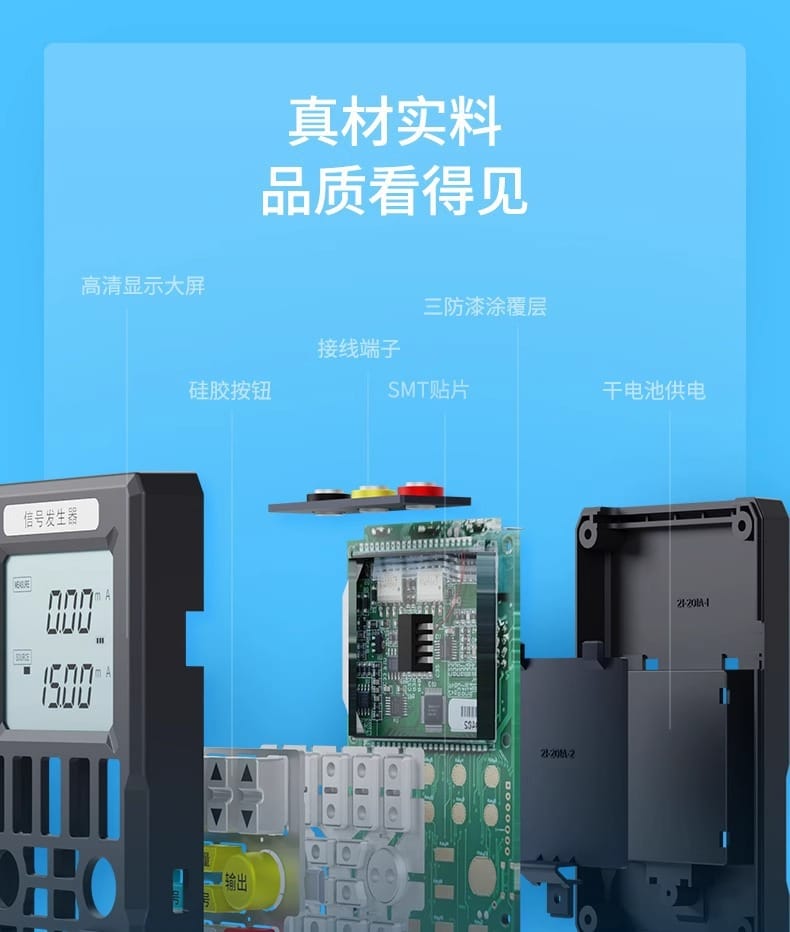

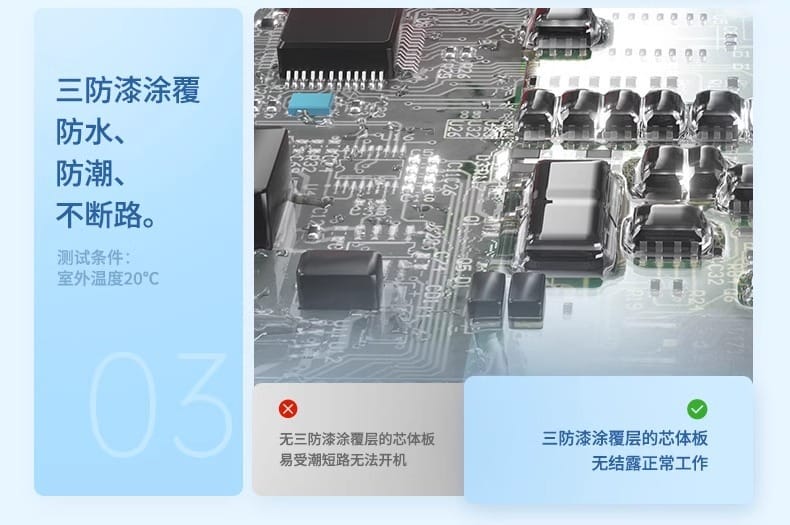

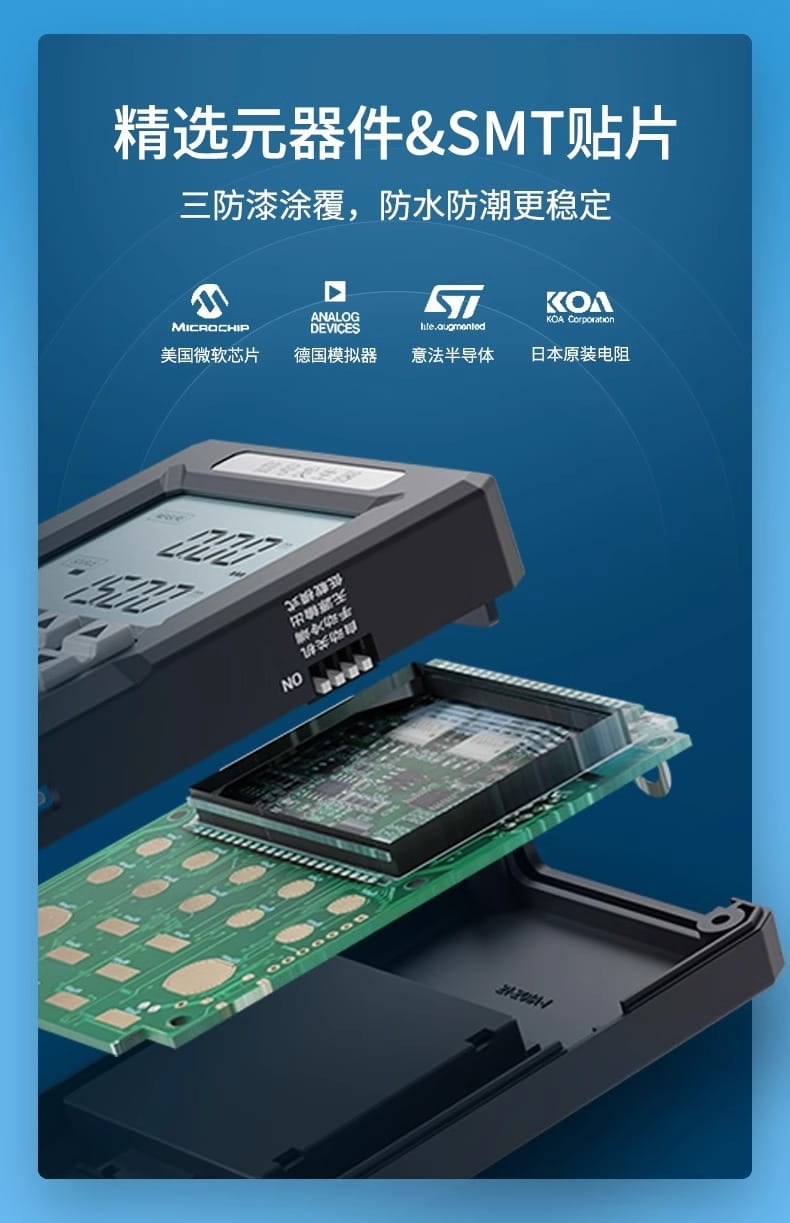

- 工業級防護設計：內部電路板采用三防漆涂覆工藝，具備優異的防水、防潮性能，有效應對惡劣現場環境，防止短路故障。

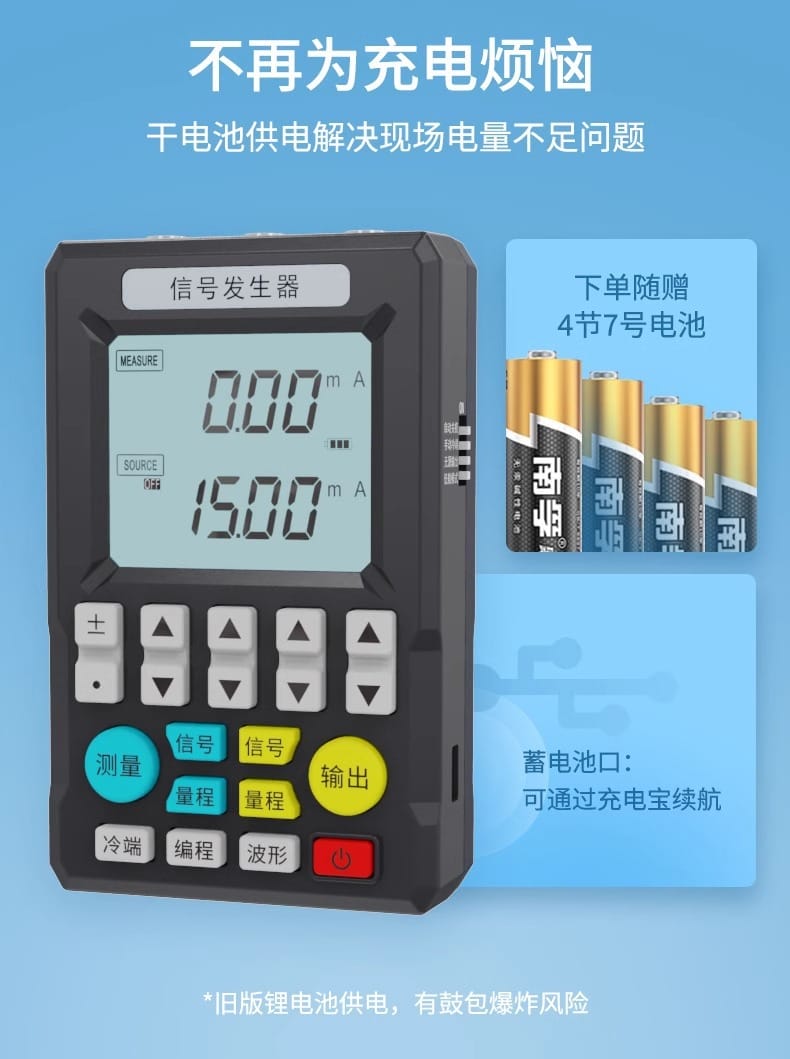

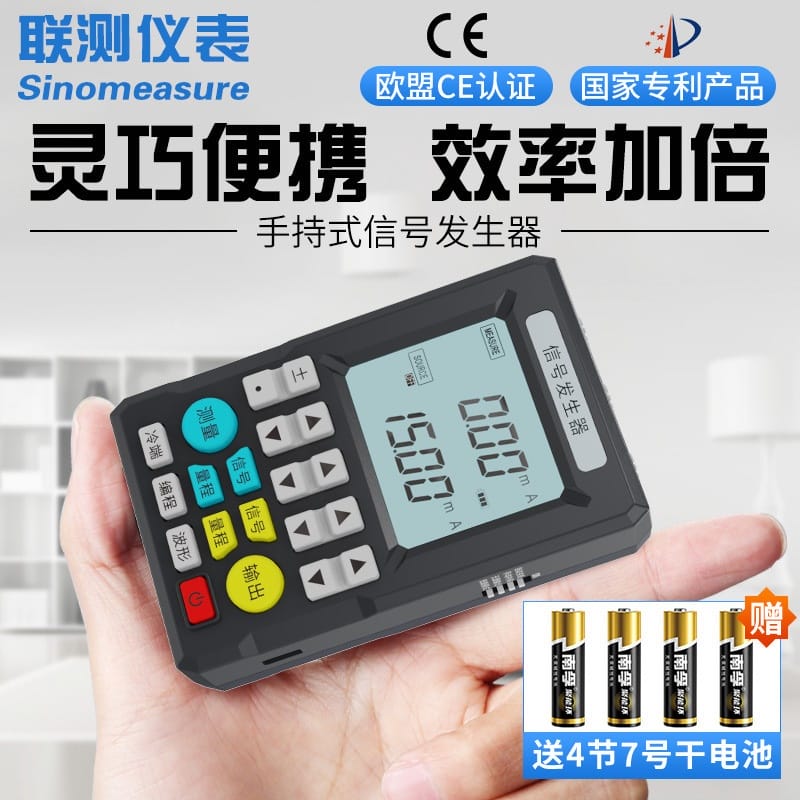

- 便捷供電方案：采用4節7號干電池供電，徹底解決現場電量焦慮，支持滿負載連續工作7-10小時，亦可利用充電寶或手機充電器通過USB接口續航。

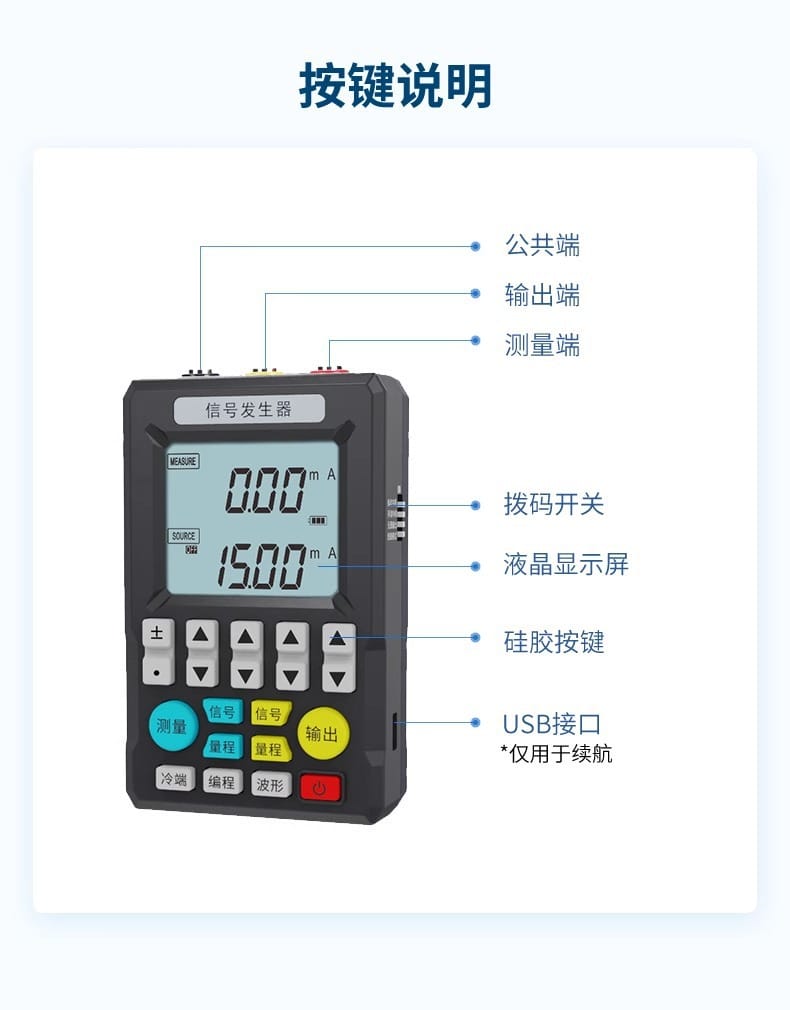

- 人性化操作界面：配備高清大屏，界面簡潔直觀，數據一目了然，配合硅膠按鍵，操作舒適響應靈敏。
技術參數

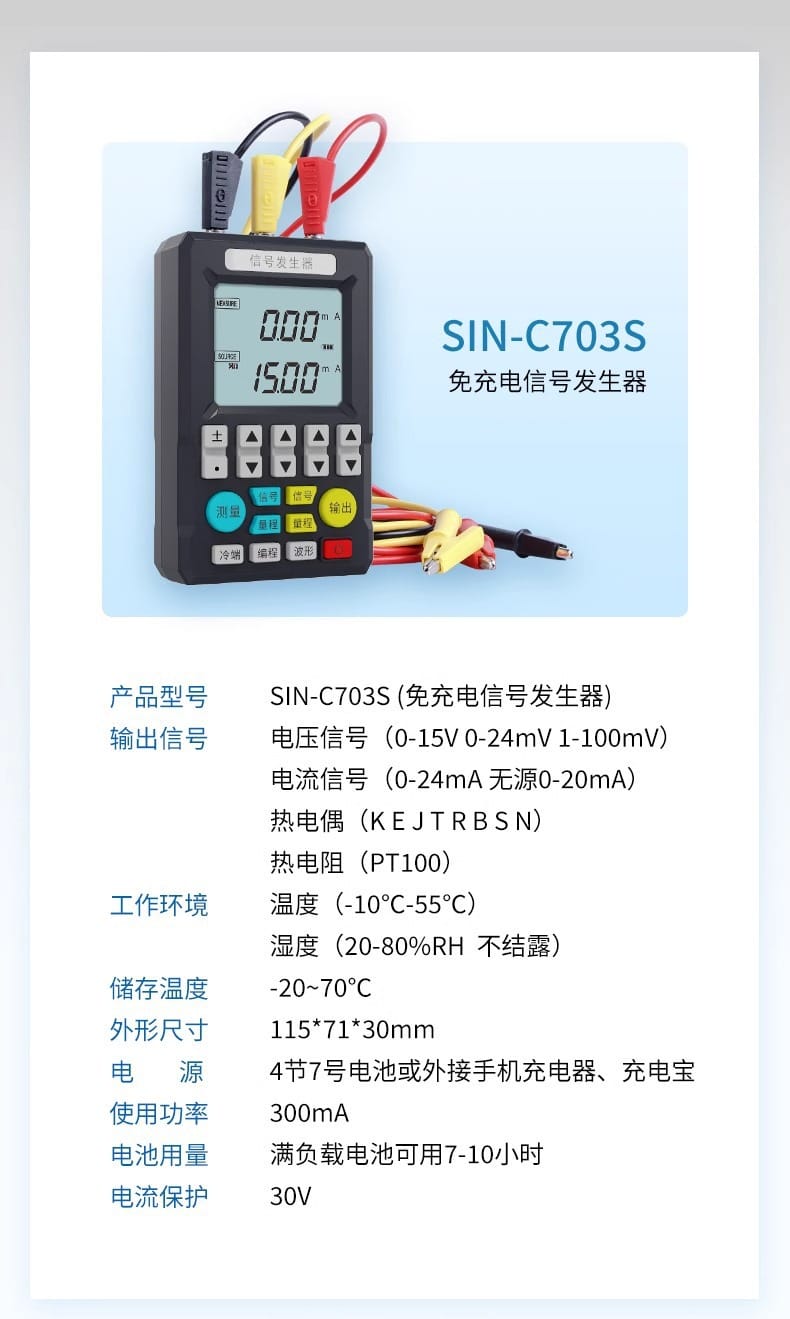

- 產品型號：SIN-C703系列（基礎型/專業型/高級型/全能型SIN-C703S）
- 信號輸出范圍：
- 直流電壓：0~15V、20mV、100mV
- 直流電流：0~24mA（有源/無源）
- 熱電偶：K/E/J/T/R/B/S/N（特定型號支持）
- 熱電阻：PT100（特定型號支持）
- 信號測量范圍：
- 直流電壓：0~30V、20mV、100mV
- 直流電流：0~24mA
- 精度指標：
- 電流/電壓：±0.2% 或 ±(0.1%+0.005)
- 熱電偶：±1%
- 熱電阻：±0.2%
- 回路供電：24V LOOP（部分型號支持，功率需≤0.5W）
- 工作環境：溫度 -10℃~55℃，濕度 20%~80%RH（不結露）
- 儲存溫度：-20℃~70℃

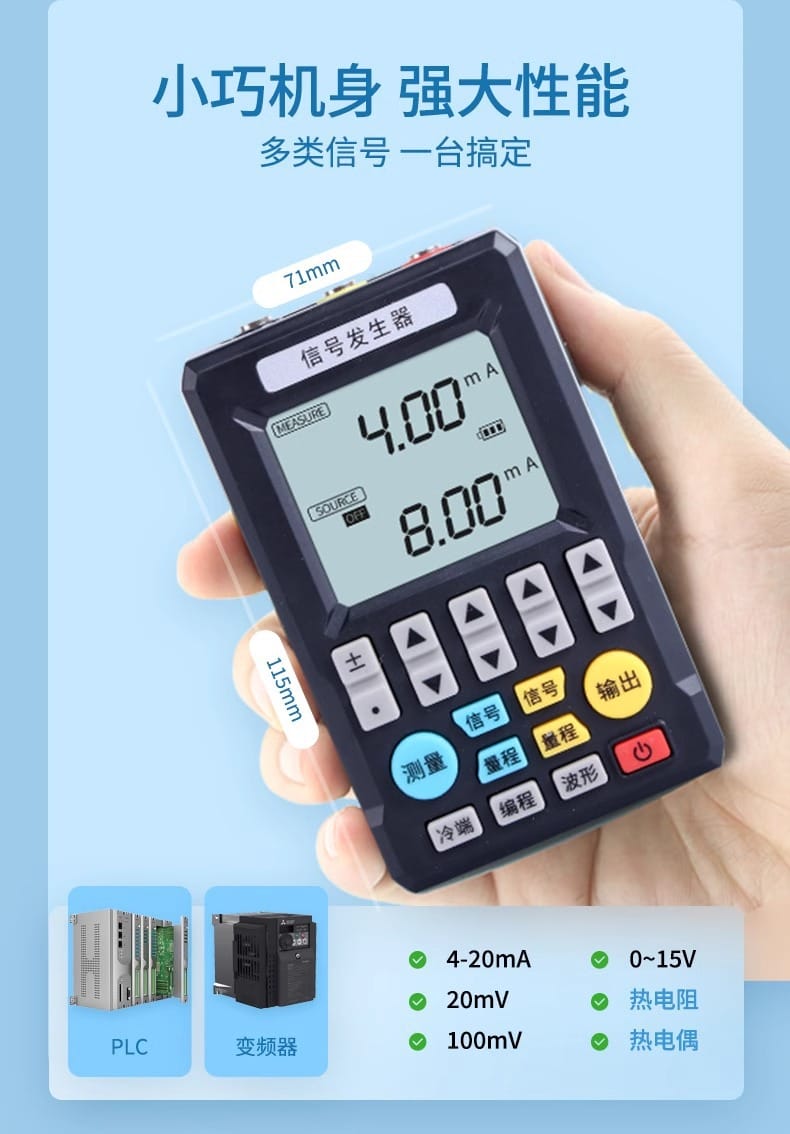

- 外形尺寸：115mm × 71mm × 30mm
- 電源參數：4節7號電池或外接USB 5V電源
應用行業

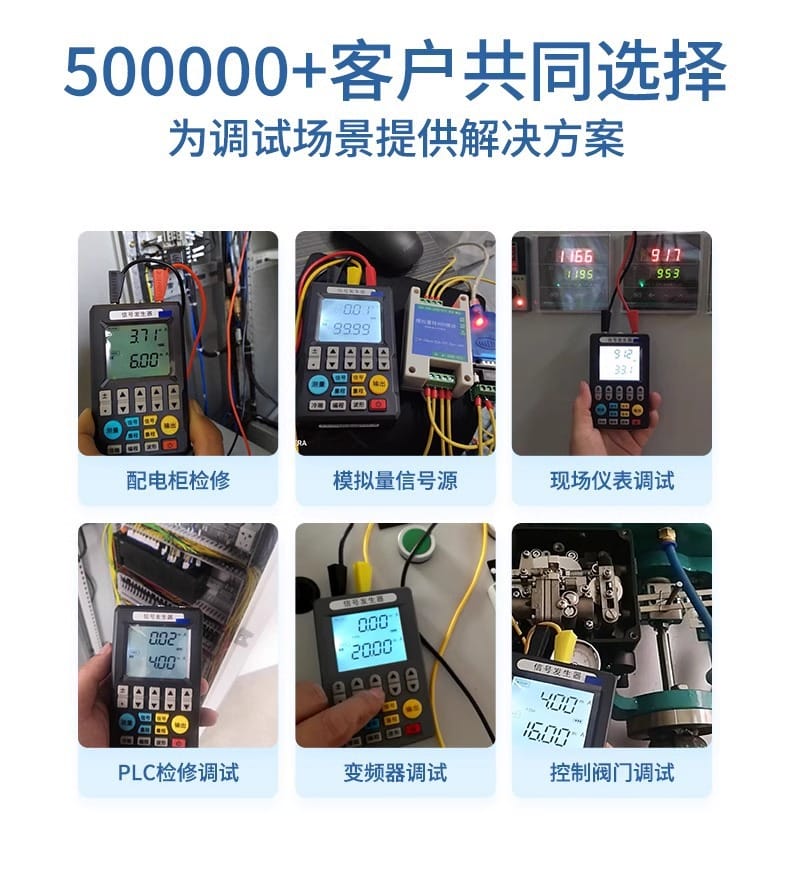

廣泛應用于過程自動化控制領域，具體包括：

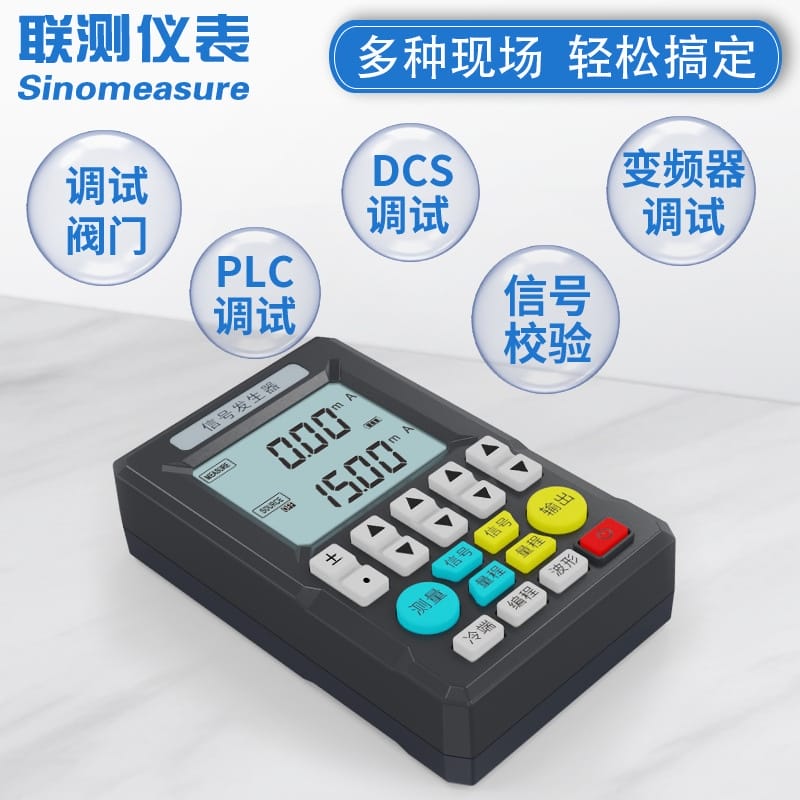

- 工業儀表調試：現場儀表、模擬量信號源的檢修與校準。
- 自動化控制系統：PLC檢修調試、變頻器調試、配電柜檢修。
- 執行機構檢測：控制閥門調試、閥門定位器反饋測試。
- 傳感器測試：二線制/三線制傳感器測試與模擬。
安裝與接線條件

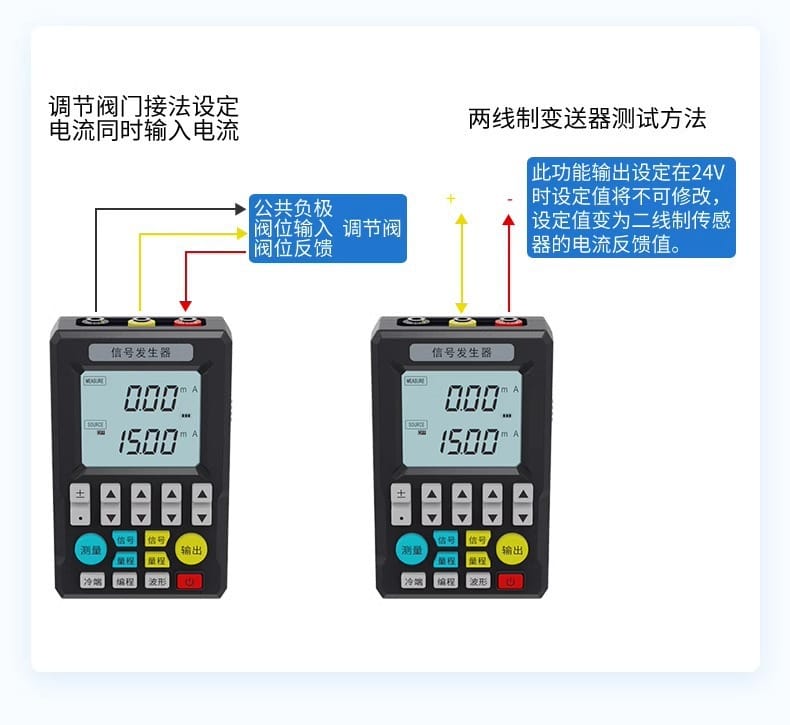

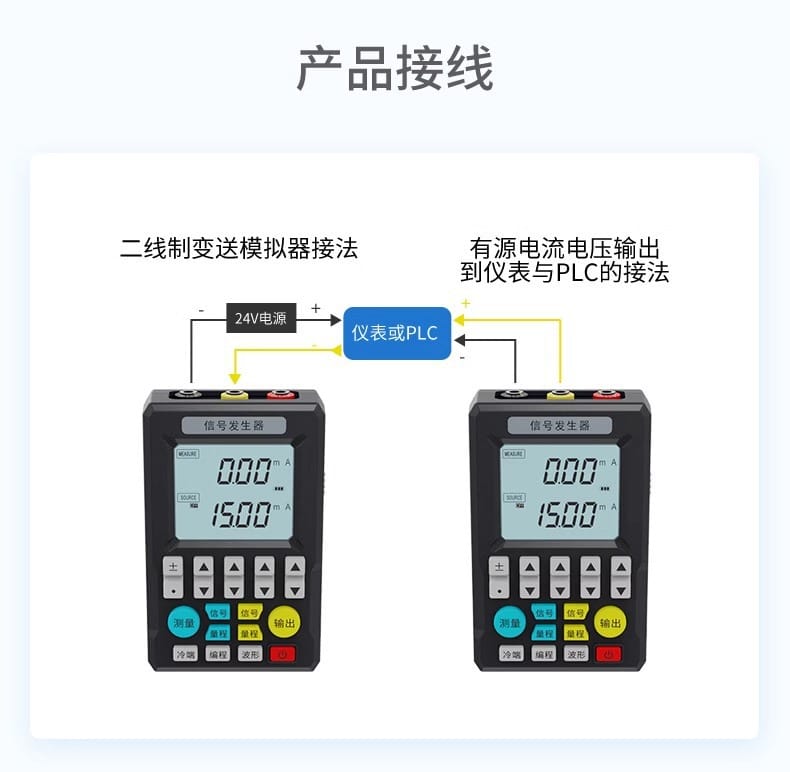

- 二線制變送器測試：通過信號發生器模擬變送器輸出，串聯接入回路進行調試。

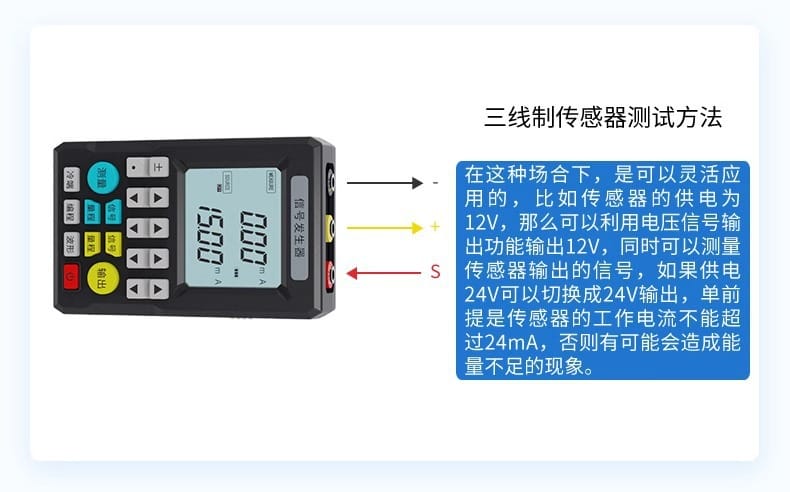

- 三線制傳感器測試：利用電壓輸出功能為傳感器供電（如12V/24V），同時測量傳感器輸出信號。注意傳感器工作電流不得超過24mA，以免能量不足。
- 調節閥門接法：將信號發生器接入閥門定位器輸入端，設定電流值控制閥門開度，或測量閥位反饋電流。
- 有源輸出接線：輸出電流/電壓信號至儀表或PLC輸入端，注意公共端（COM）接線極性。
注意事項
- 功率限制：使用24V回路供電功能時，回路功率必須小于或等于0.5W。
- 電流限制：在為外部傳感器供電時，需確保傳感器工作電流不超過24mA，否則可能導致設備能量不足無法正常工作。
- 安全認證：如選用充電款設備，請認準國家3C認證產品，避免使用無認證電池或充電器引發安全隱患。
- 環境要求：雖然設備具備三防漆保護，但在使用中仍應避免長時間浸泡或在極高濕度下結露使用，儲存時請置于干燥環境。

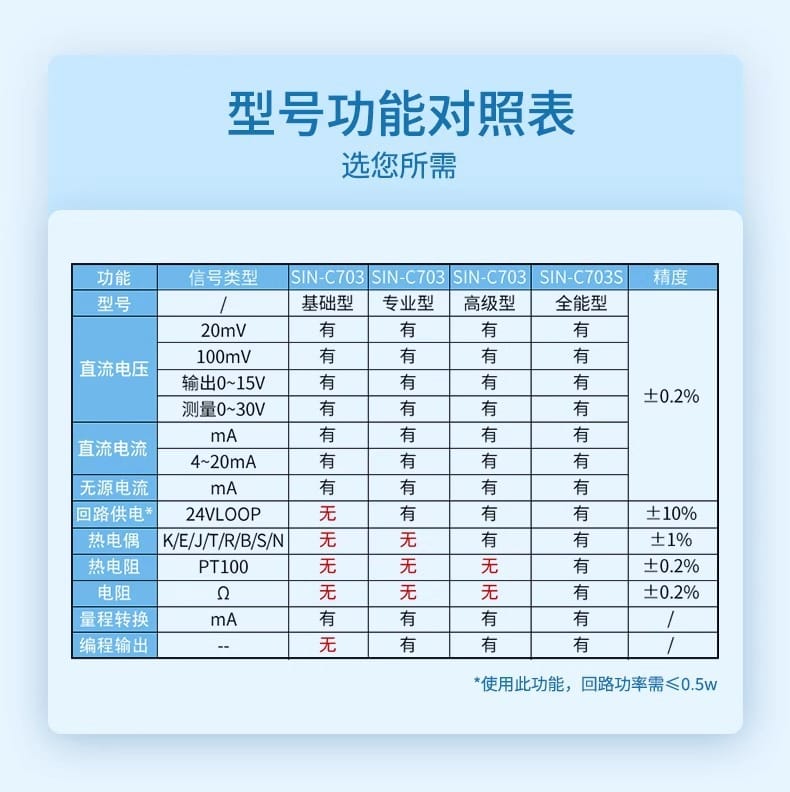

- 功能選型：請根據實際需求對照型號功能對照表選擇合適的機型（如是否需要熱電偶、熱電阻功能）。
品牌：聯測 | 專注過程自動化解決方案
