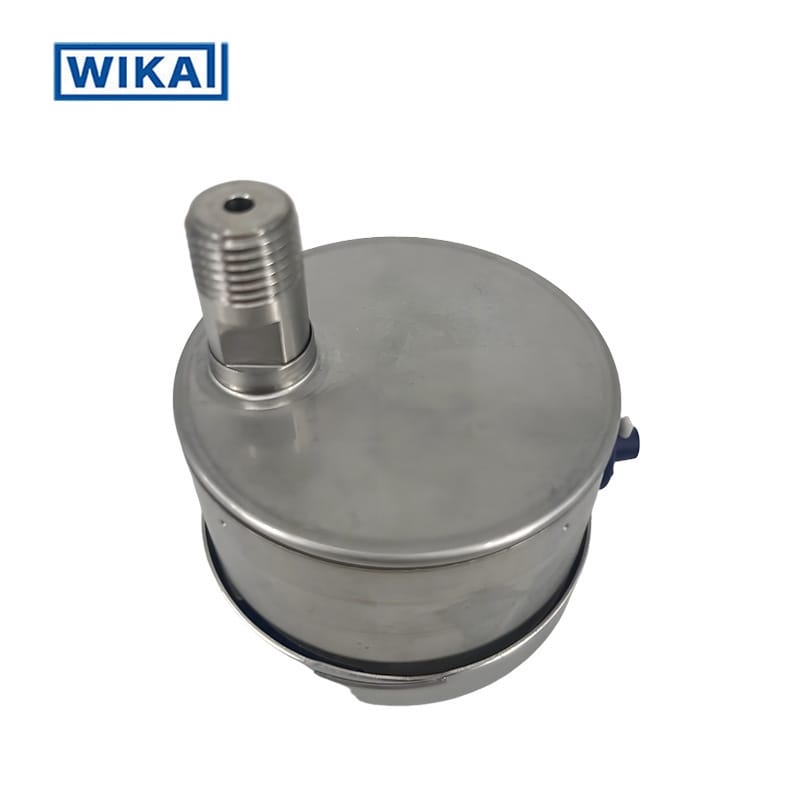

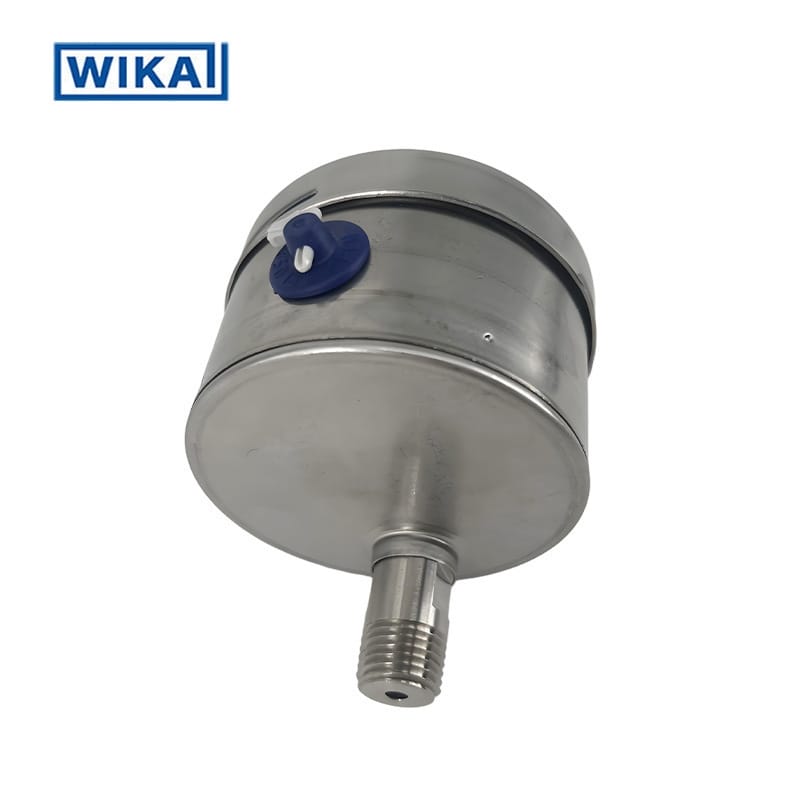

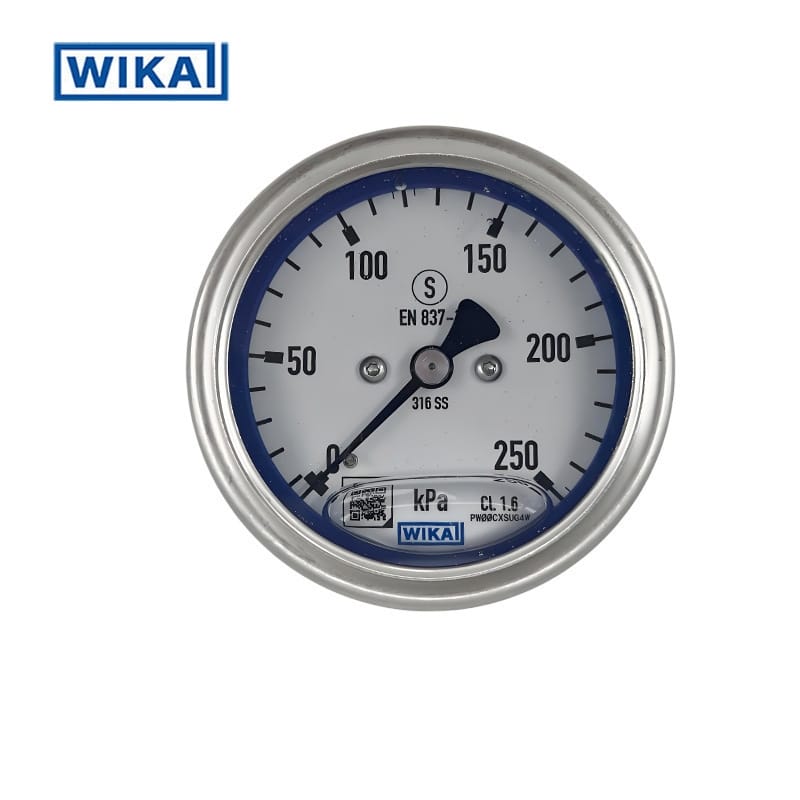

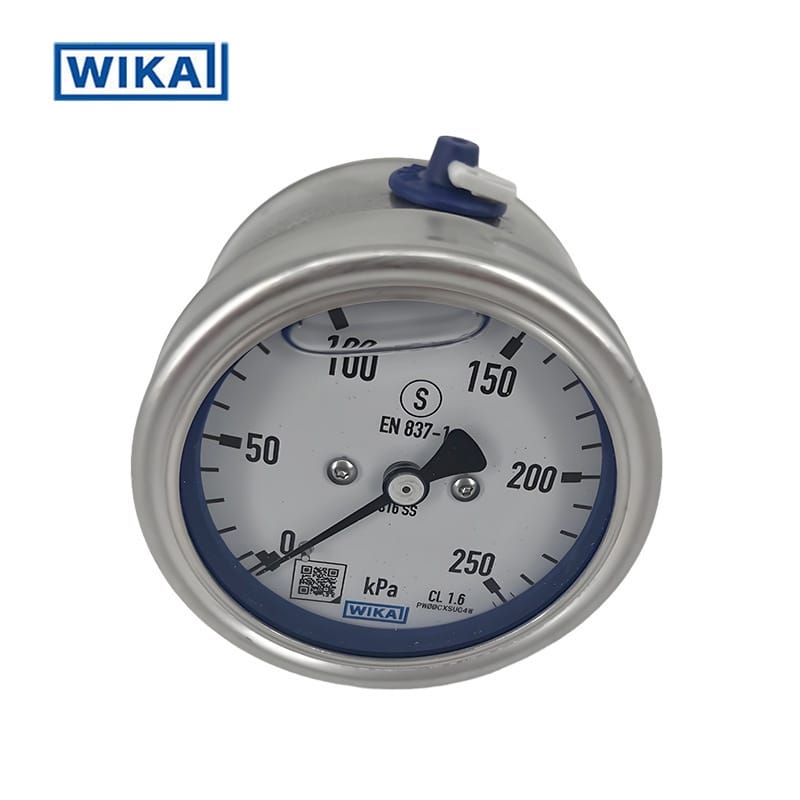

德國威卡 WIKA 波登管壓力表 233.30.063 產品規格書
核心特點
- 精工制造：卓越品質控制，確保產品一致性。
- 優質材質：選用耐用材料，適應惡劣工業環境。
- 持久耐用：緊密加工工藝，延長使用壽命。
- 高效工作：性能穩定，響應迅速。
- 人性化設計：讀數清晰，操作便捷。
- 安全型設計：適用于過程工業，符合安全型標準。
- 廠家直銷：源頭供應，保障正品與售后。
技術參數
- 品牌：威卡 (WIKA)
- 型號：233.30.063 (安全型)
- 測量原理：波登管壓力表
- 表盤直徑 (NS)：63mm [2.5 英寸] / 100mm [4 英寸]
- 重量：
- 63mm 約 0.28 kg [0.62 lbs]
- 100mm 約 1.08 kg [2.38 lbs]
- 過程連接：螺紋連接，符合 EN837-1 / ISO 7 / ANSI/B1.20.1 標準
- 安裝方式：軸向偏心安裝

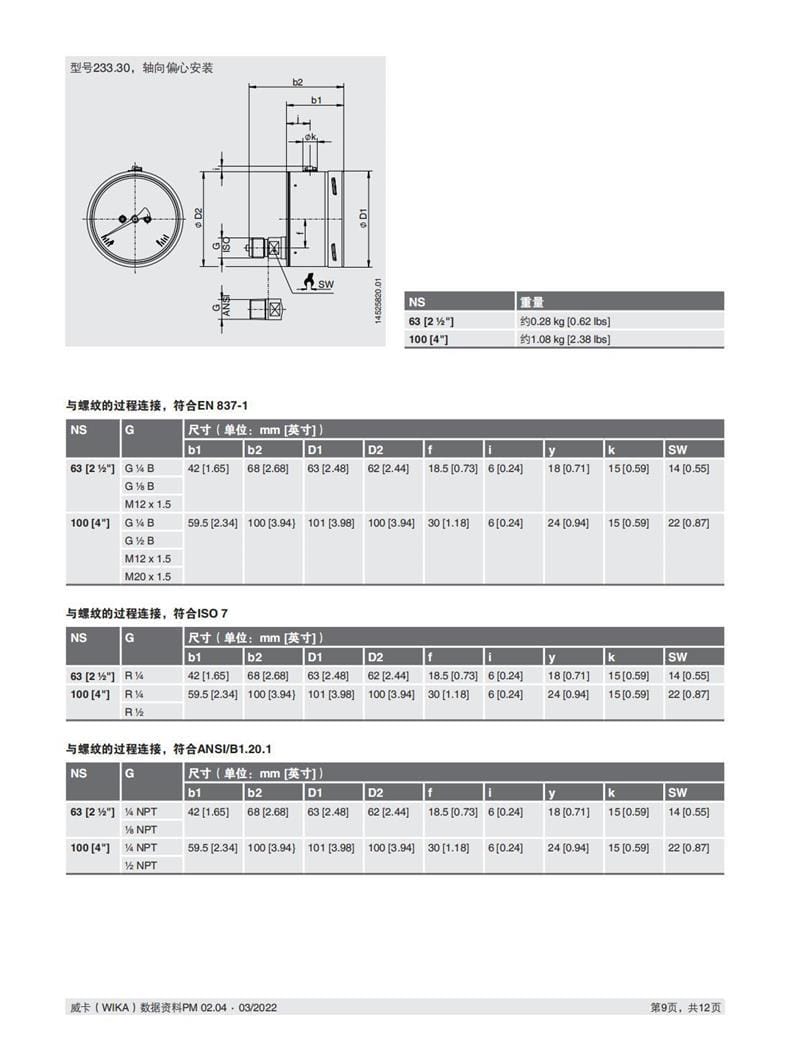

尺寸規格表 (單位：mm [英寸])
| NS |
螺紋 G |
b1 |
b2 |
D1 |
D2 |
f |
i |
y |
k |
SW |
| 63 [2.5] |
G ? B |
42 [1.65] |
68 [2.68] |
63 [2.48] |
62 [2.44] |
18.5 [0.73] |
6 [0.24] |
18 [0.71] |
15 [0.59] |
14 [0.55] |
| 63 [2.5] |
M12x1.5 |
- |
- |
63 [2.48] |
62 [2.44] |
18.5 [0.73] |
6 [0.24] |
18 [0.71] |
15 [0.59] |
14 [0.55] |
| 100 [4] |
G ? B |
59.5 [2.34] |
100 [3.94] |
101 [3.98] |
100 [3.94] |
30 [1.18] |
6 [0.24] |
24 [0.94] |
15 [0.59] |
22 [0.87] |
| 100 [4] |
M20x1.5 |
59.5 [2.34] |
100 [3.94] |
101 [3.98] |
100 [3.94] |
30 [1.18] |
6 [0.24] |
24 [0.94] |
15 [0.59] |
22 [0.87] |
| 63 [2.5] |
? NPT |
42 [1.65] |
68 [2.68] |
63 [2.48] |
62 [2.44] |
18.5 [0.73] |
6 [0.24] |
18 [0.71] |
15 [0.59] |
14 [0.55] |
| 100 [4] |
? NPT |
59.5 [2.34] |
100 [3.94] |
101 [3.98] |
100 [3.94] |
30 [1.18] |
6 [0.24] |
24 [0.94] |
15 [0.59] |
22 [0.87] |
應用行業
本產品廣泛應用于過程工業及多種機械制造領域，包括但不限于：
- 過程工業：石油、天然氣、化工、電力工程。
- 機械制造：機械工程、機床設備、汽車制造。
- 重工業：冶煉、冶金機械、石油機械。
- 其他行業：食品飲料、基礎原材料加工、工程機械。
安裝條件
- 安裝位置：適用于軸向偏心安裝，確保表盤便于觀察。
- 連接標準：支持多種螺紋標準過程連接，包括 EN837-1 (G 螺紋)、ISO 7 (R 螺紋) 及 ANSI/B1.20.1 (NPT 螺紋)。
- 環境要求：應安裝在無強烈振動、腐蝕性氣體較少的環境中，若環境惡劣需選用相應防護配件。
- 密封要求：安裝時需確保螺紋連接處密封良好，防止介質泄漏。
注意事項
- 壓力范圍：使用時請勿超過壓力表標定的最大量程，靜壓負荷不應超過滿量程的 90%，動壓負荷不應超過滿量程的 2/3。
- 溫度限制：注意介質溫度與環境溫度是否在儀表允許范圍內，過高溫度需加裝冷凝彎或散熱器。
- 定期校準：建議定期進行校準服務，以確保測量精度，可聯系專業技術人員提供校準支持。
- 維護保養：避免劇烈撞擊，保持表盤清潔，發現指針異?；虿Ａ茡p應及時更換。
- 定制服務：如有特殊測量解決方案需求，可提供定制化咨詢服務。
供應商信息
- 公司名稱：山東潤澤北方測控有限公司
- 業務范圍：長期從事機械制造與自動化、工程機械、食品飲料、石油、天然氣、化工、電力工程以及基礎原材料的壓力、溫度、液位、壓力和流量測量等方面的儀器供應。
- 服務承諾：合理的價格、高質量的產品、準時的交貨期、良好的信譽服務。
- 技術支持：提供現代化的產品技術咨詢服務以及良好的校準服務，為客戶解決定制化的測量解決方案。
- 聯系人：許經理
- 聯系電話：15718877638
