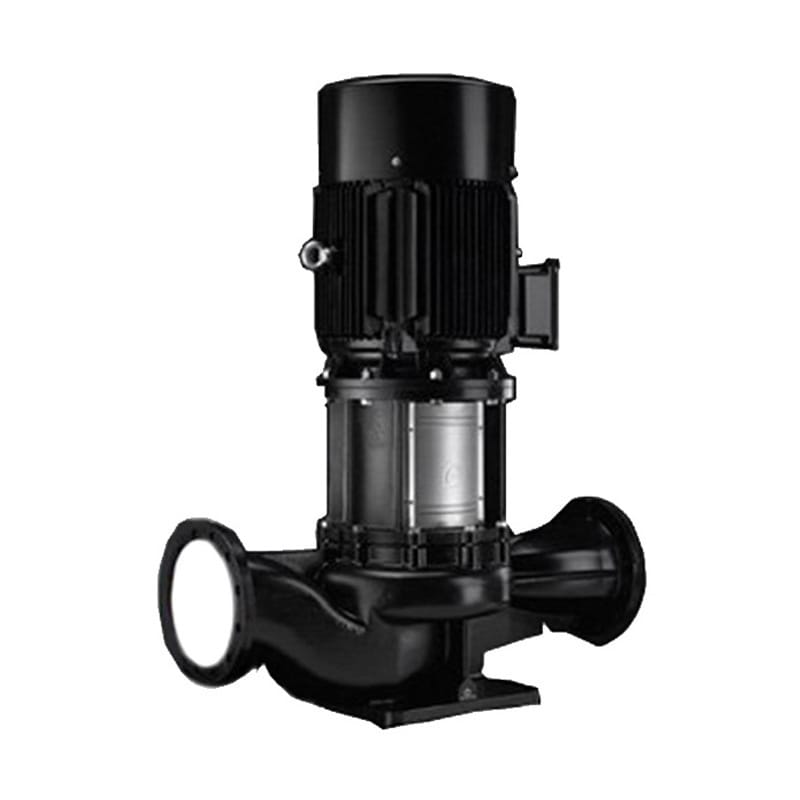

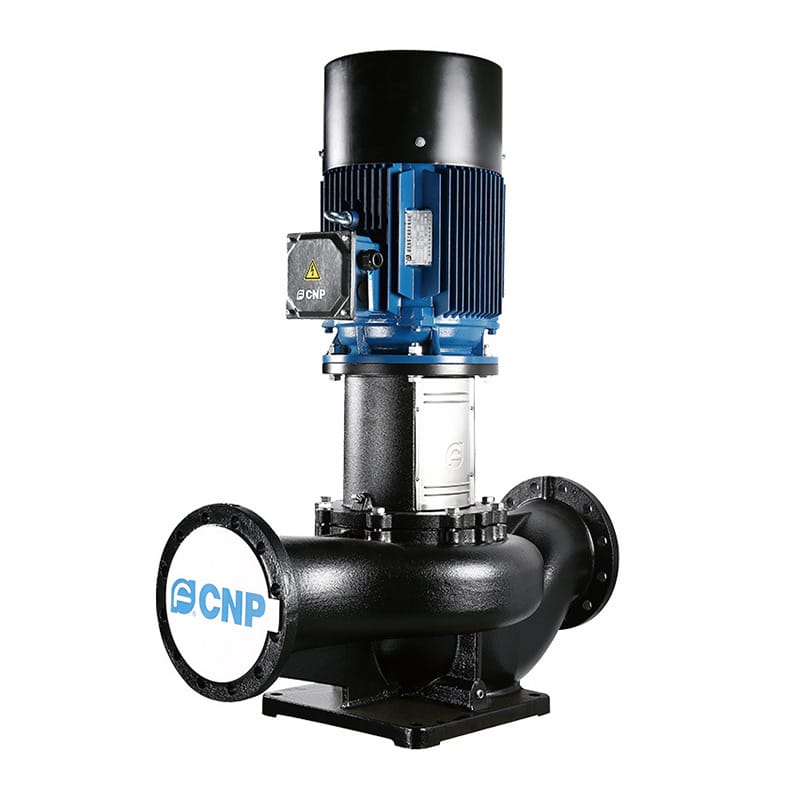

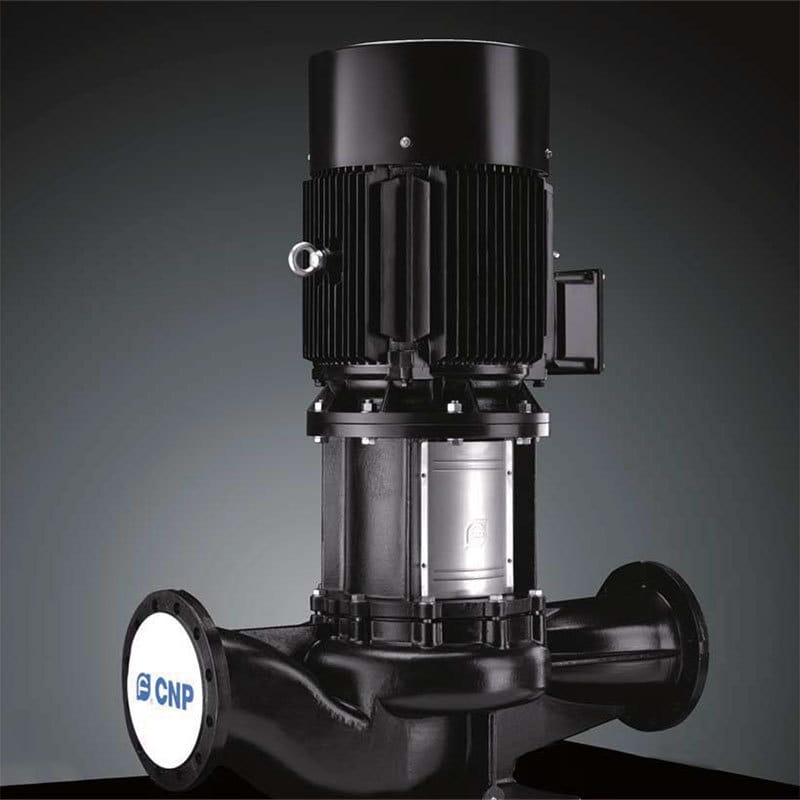

南方單級立式管道循環泵 TD系列 產品詳解
核心特點
- 立式直連結構：?jiǎn)渭?jí)立式設計，泵進出水口在泵底同一直線上，結構緊湊，安裝便捷。
- 免管路維修設計：采用頂部可拉出的拆裝形式，可在不影響管路系統的情況下對泵進行維修，維護極為方便。
- 便拆式密封升級：TD125與TD150提供加長軸和便拆式結構；TD200及以上口徑采用整體便拆式機械密封，更換密封無需拆卸電機。
- 抗雜質干擾：配有標準電機和機械密封，相比相近類型產品，更不易受泵送液體中雜質影響。
- 低噪運行：運行噪音低，提升使用環境舒適度。
- 材質靈活可選：主體材質可選鑄鐵或雙相鋼，葉輪可選配鑄鐵或不銹鋼葉輪，適應不同介質需求。

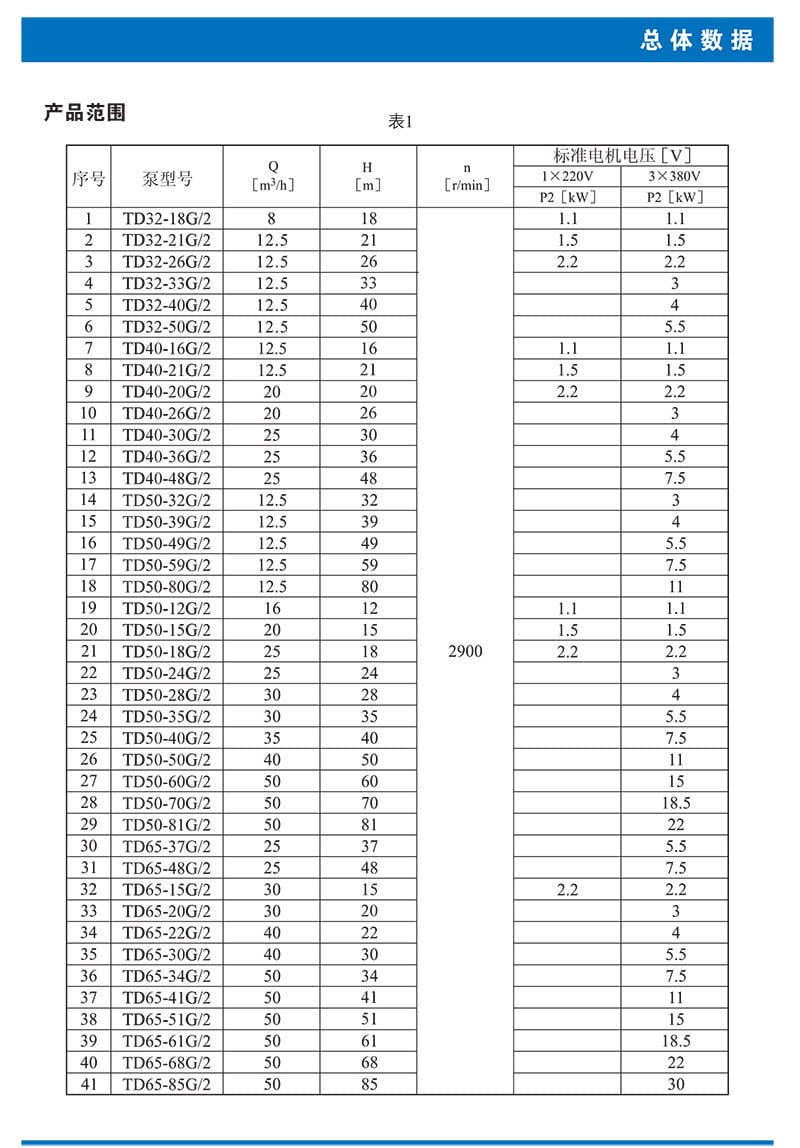

技術參數
- 流量范圍：4m3/h ～ 1200m3/h
- 揚程范圍：4.5m ～ 108m
- 功率范圍：1.1kW ～ 200kW
- 液體溫度：-15℃ ～ +110℃
- 頻率支持：50Hz / 60Hz
- 最大工作壓力：常規型 PN12巴；特殊型 PN16巴
- 電機電壓：1×220V，3×380V

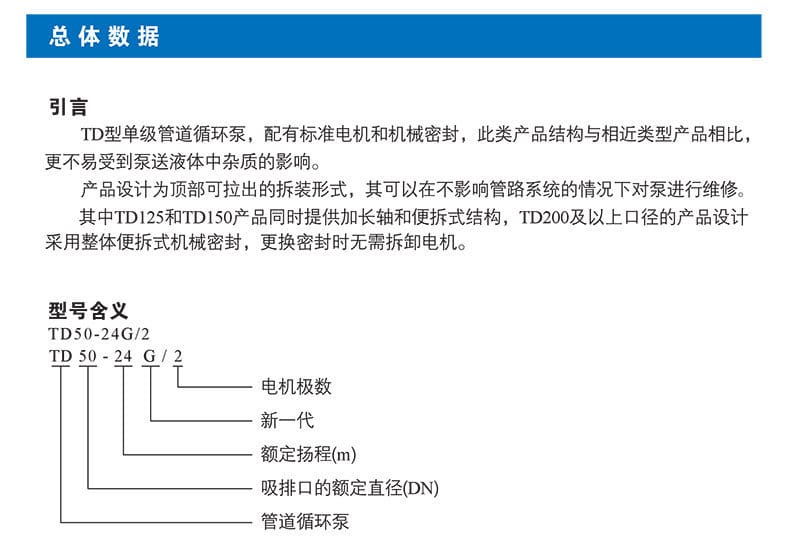

- 型號命名規則：TD + 吸排口額定直徑(DN) + 額定揚程 + 電機極數(如G/2)
應用行業
- 核心領域：工業系統、供水系統、冷卻和空調系統、系統增壓。
- 細分行業：化工、制藥、食品加工等工業領域。
- 應用場景：
- 生活用水、工業用水、冷卻系統用水及區域供熱系統的冷、熱用水循環。
- 主循環泵、混合環路中的泵、鍋爐混流泵、燃?xì)饫鋬鰴C(jī)泵。
- 部分流量過濾器泵、定壓系統用泵、生活熱水循環泵。
- 工業原料輸送與系統增壓。
安裝條件

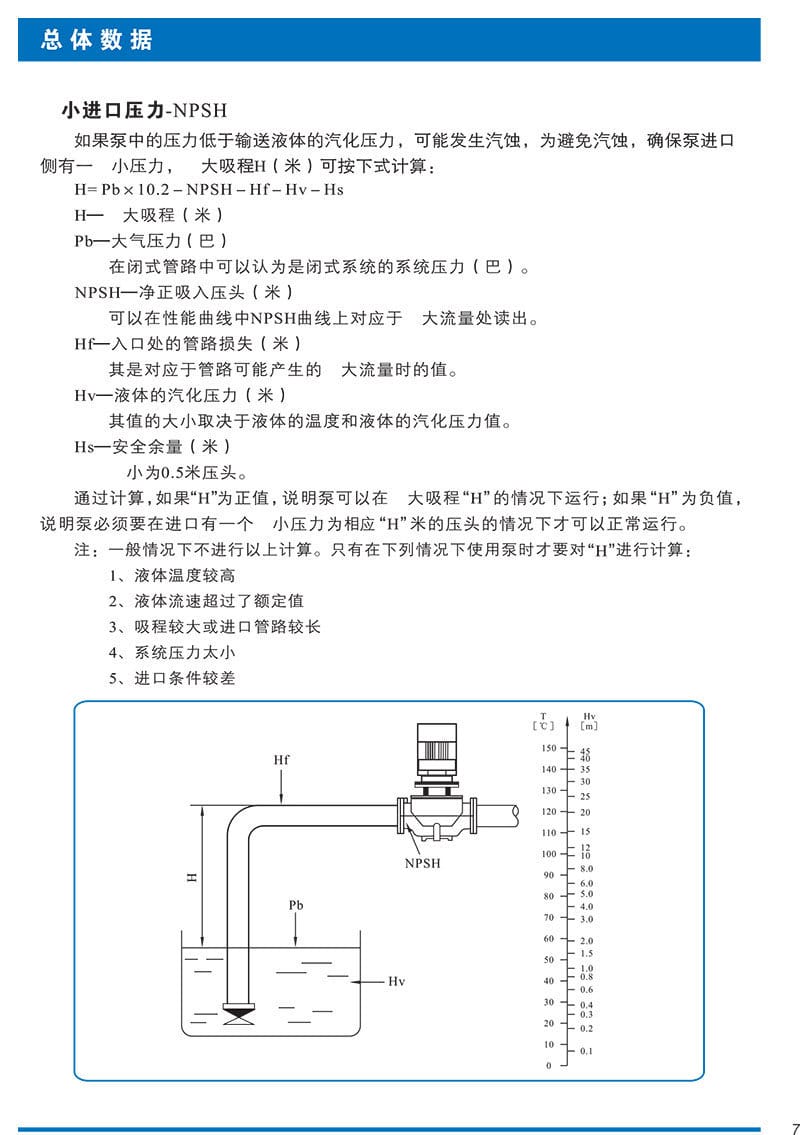

- 防汽蝕要求：必須確保泵進口側有最小壓力以避免汽蝕。最大吸程H計算公式：
H = Pb×10.2 - NPSH - Hf - Hv - Hs（其中Pb為大氣/系統壓力，NPSH為凈正吸入壓頭，Hf為入口管路損失，Hv為液體汽化壓力，Hs為安全余量且最小為0.5米）。
- 運行判定：若H為正值，泵可在最大吸程下運行；若H為負值，進口必須提供相應壓頭的最小壓力方可正常運行。
- 需強制計算H的工況：
- 液體溫度較高；
- 液體流速超過額定值；
- 吸程較大或進口管路較長；
- 系統壓力太小；
- 進口條件較差。
注意事項

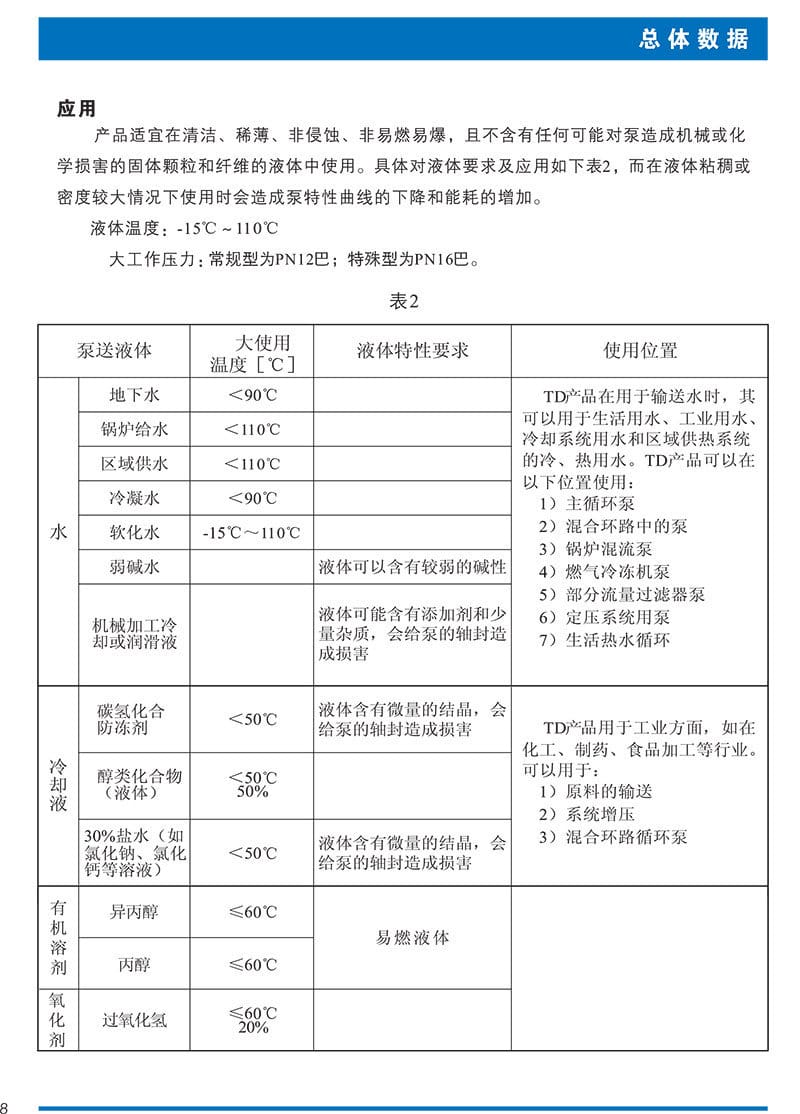

- 介質要求：泵送液體須為清潔、稀薄、非侵蝕、非易燃易爆，且不含任何可能對泵造成機械或化學損害的固體顆粒和纖維。
- 粘稠介質影響：輸送粘稠或密度較大液體時，會導致泵特性曲線下降及能耗增加。
- 軸封損害風險：含微量結晶（如碳?xì)浞纼鰟?0%鹽水）或少量雜質添加劑（如機械加工冷卻潤滑液）的液體可能對軸封造成損害，需謹慎選用。
- 易燃液體安全：輸送異丙醇、丙醇等易燃液體時，需嚴格遵守防爆及安全規范。
- 商務提示：開票需另加稅點，具體詳情請咨詢客服。

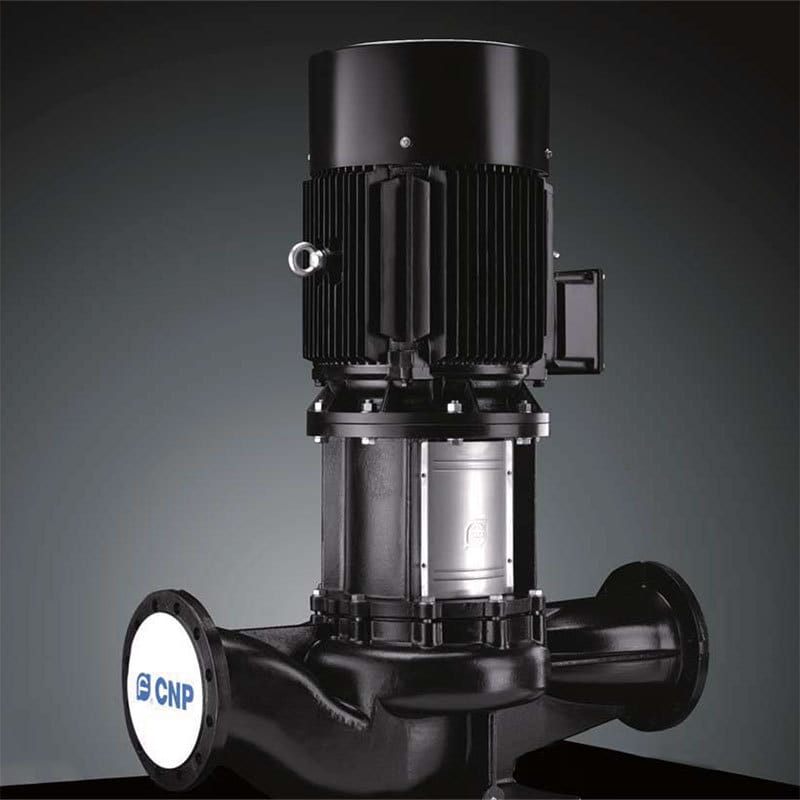

南方TD管道循環泵

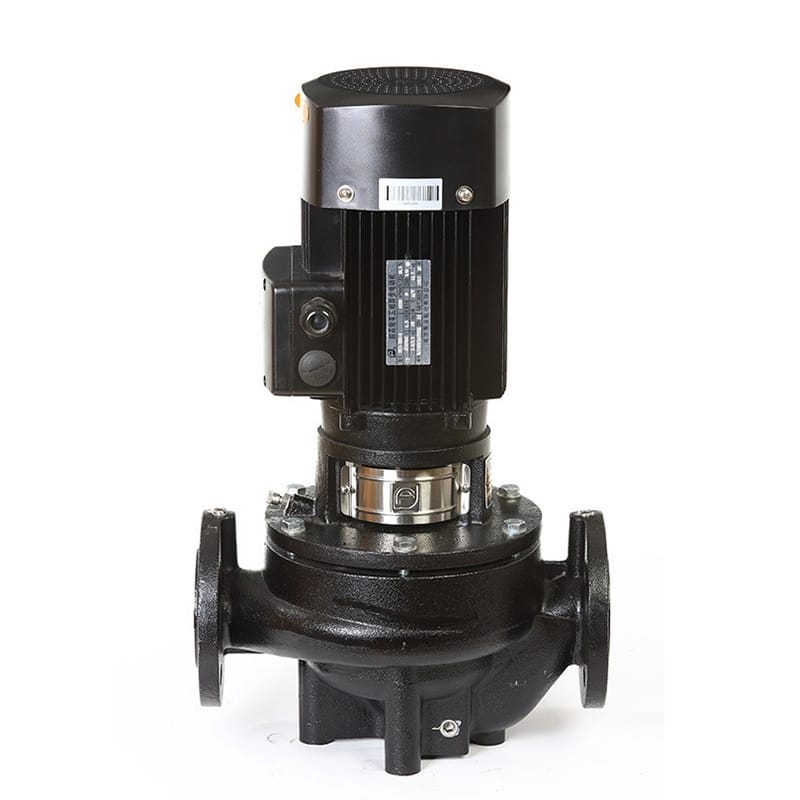

南方單級立式管道循環泵TD50-35G/2SWHC 工業系統/供水系統增壓泵
應用領域：
工業系統、供水系統、冷卻和空調系統、系統增壓
材質：
鑄鐵、雙相鋼
產品說明：
單級立式管道循環泵，泵進出水口在泵底同一直線上，產品設計為頂部可拉出的拆裝形式，其可以在不影響管路系統的情況下對泵進行維修。
性能及優點：
結構緊湊、維護方便、噪音低、可選配鑄鐵或不銹鋼葉輪

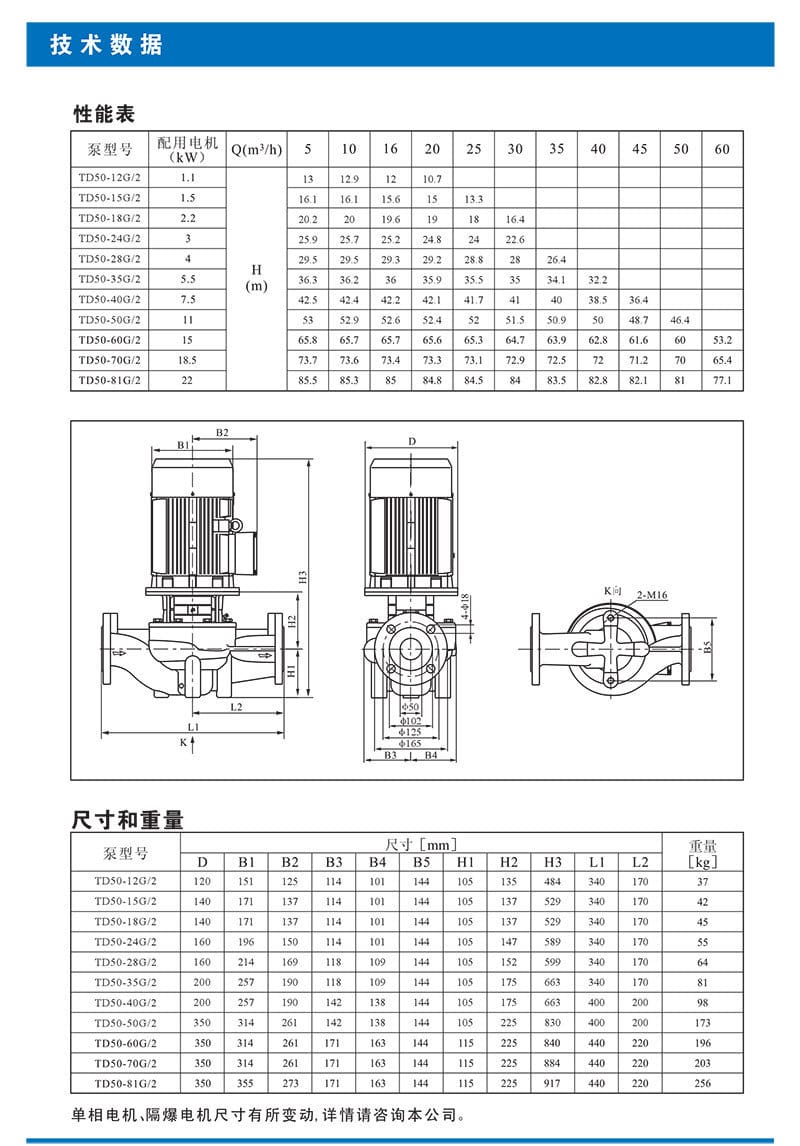

技術參數：
流量：4m3/h～1200m3/h
揚程：4.5m～108m
功率：1.1kW～200kW
液體溫度：-15℃～+110℃
頻率：50Hz/60Hz
開票另加稅點，詳細咨詢客服！
