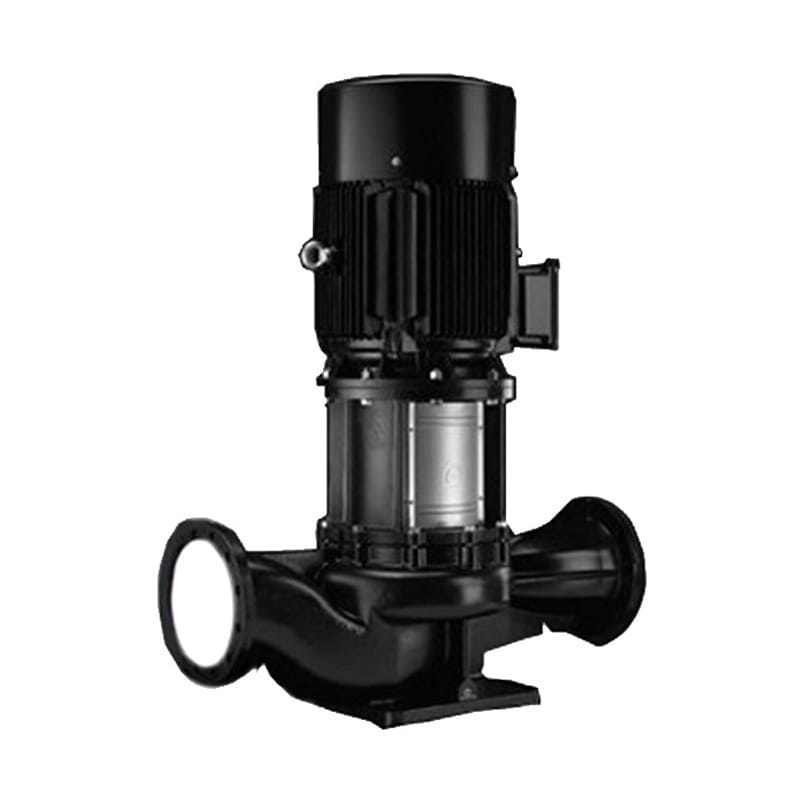

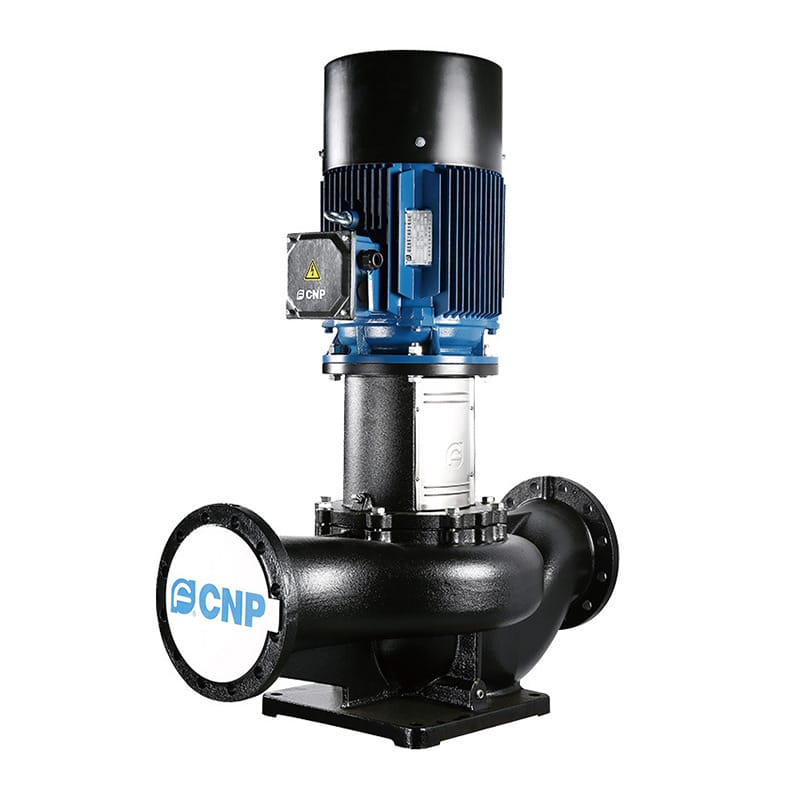

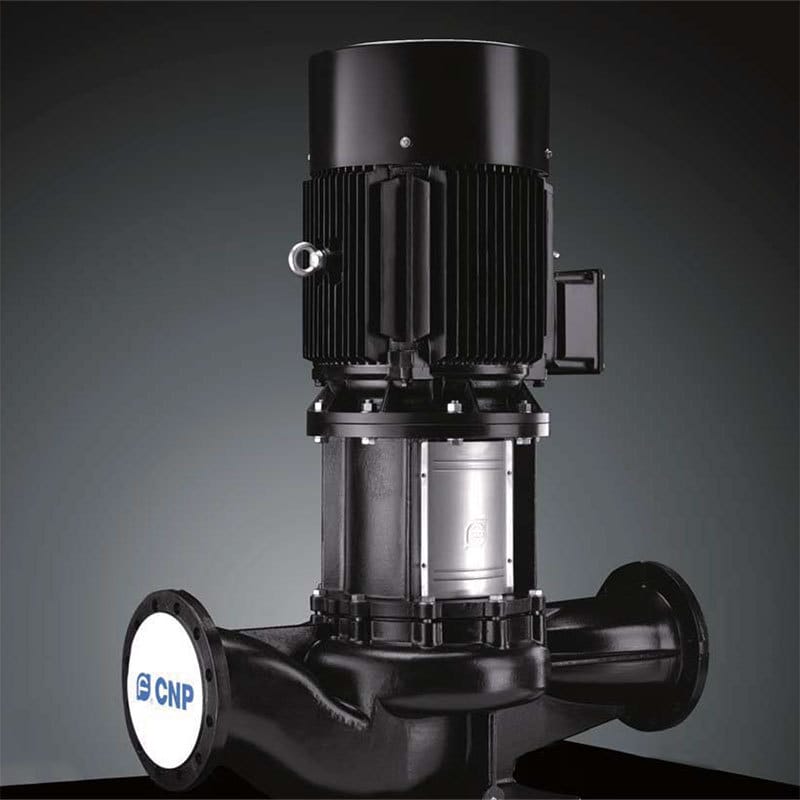

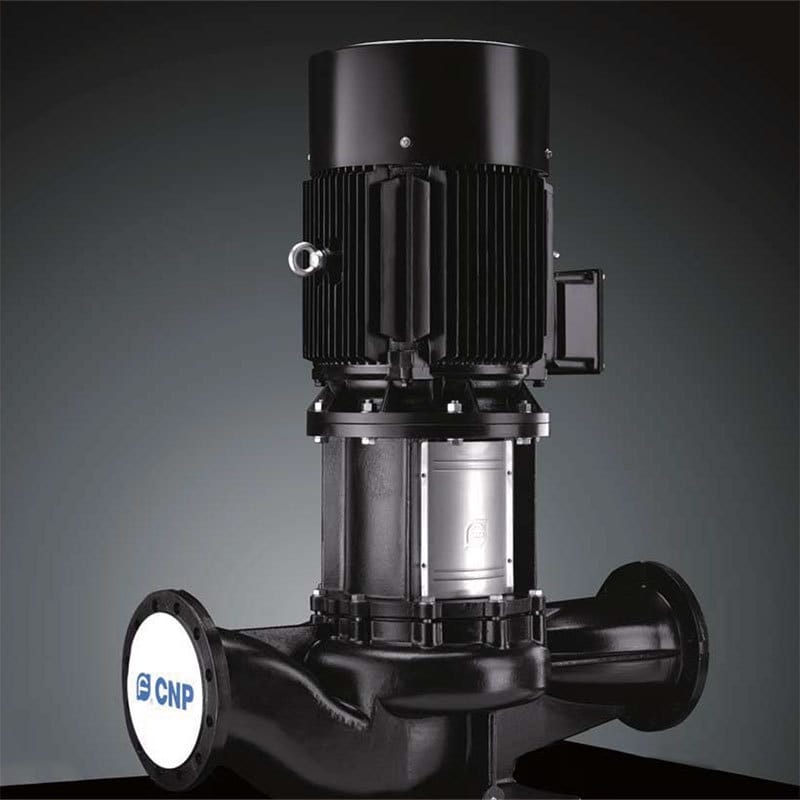

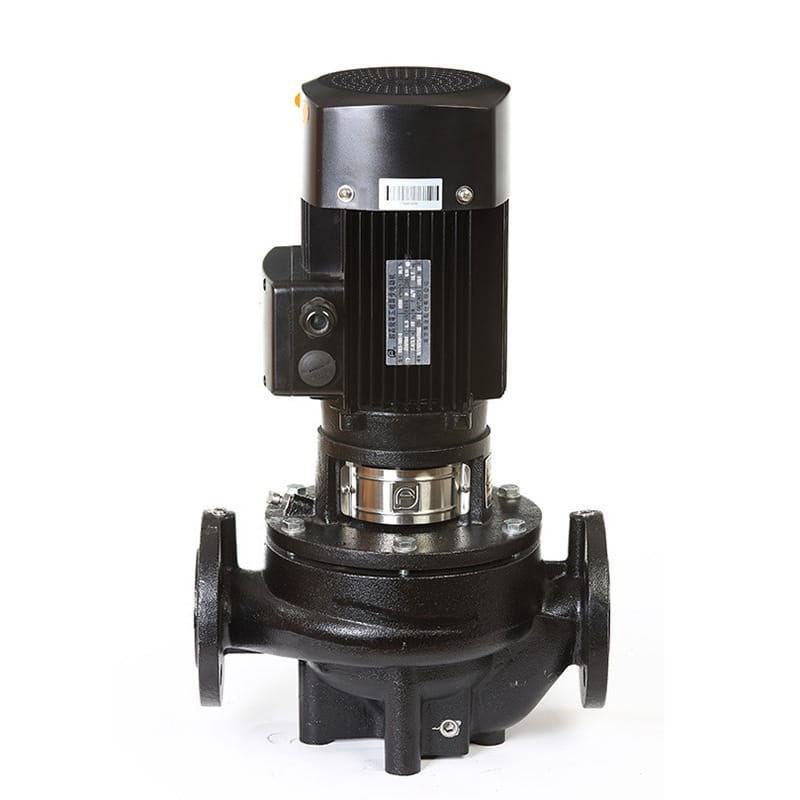

南方賽珀 TD系列單級立式管道循環泵（污泥回流/冷卻空調水循環）

核心特點

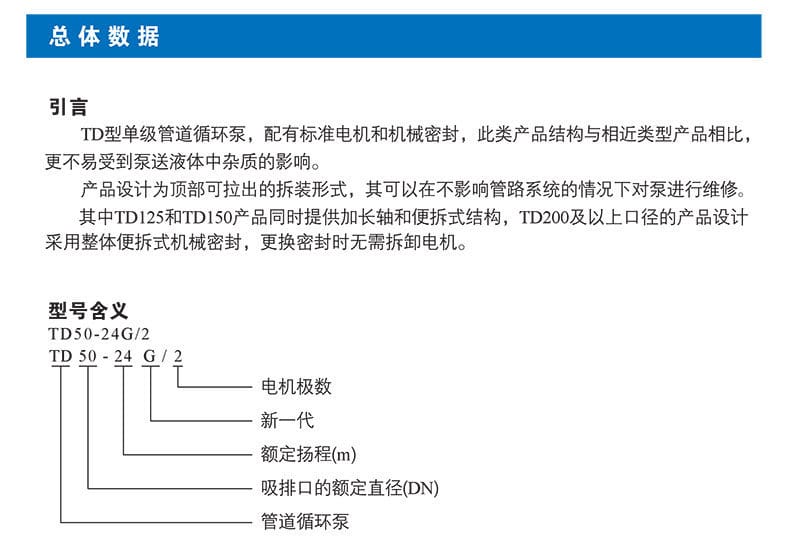

結構緊湊，維護便捷：采用頂部可拉出的拆裝形式，可在不影響管路系統的情況下對泵進行維修；TD200及以上口徑采用整體便拆式機械密封，更換密封無需拆卸電機。
低噪高效，配置靈活：運行噪音低，可選配鑄鐵或不銹鋼葉輪；TD125和TD150產品同時提供加長軸和便拆式結構。
直管式設計：單級立式結構，泵進出水口在泵底同一直線上，安裝節省空間。
抗雜質性強：配有標準電機和機械密封，與相近類型產品相比，更不易受到泵送液體中雜質的影響。

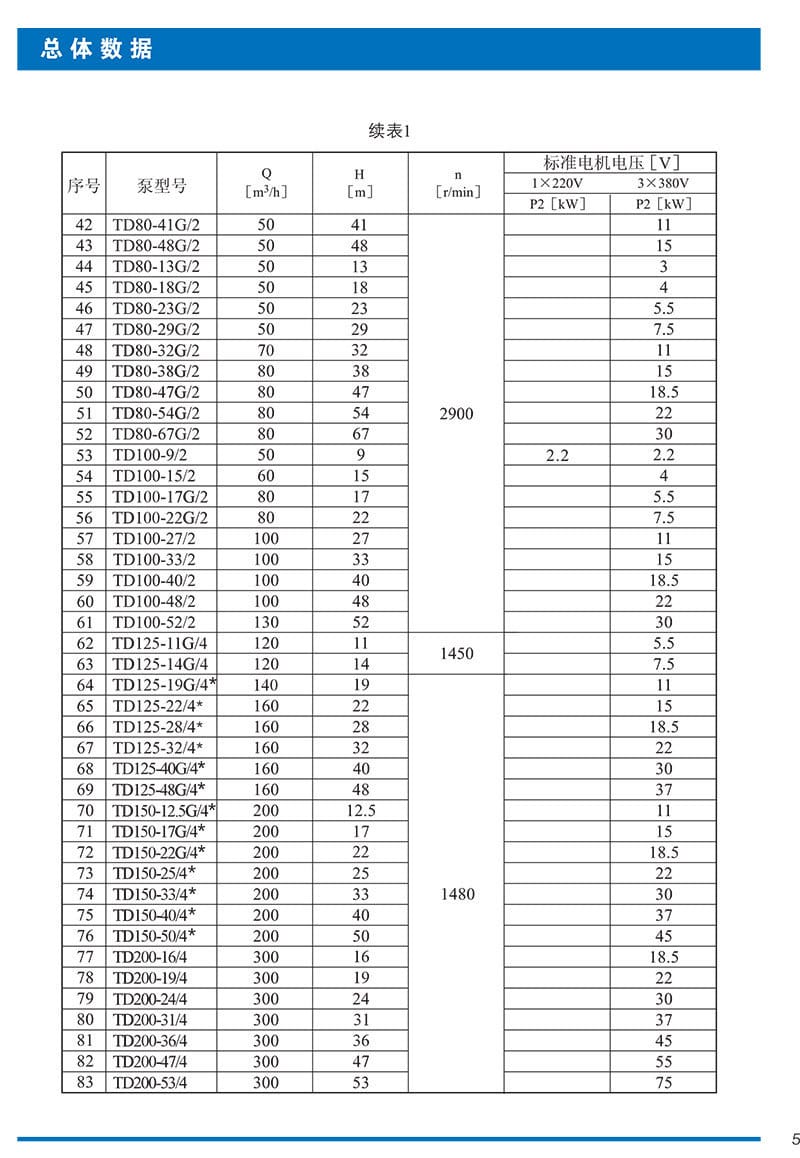

常見型號性能參數表（節選）：

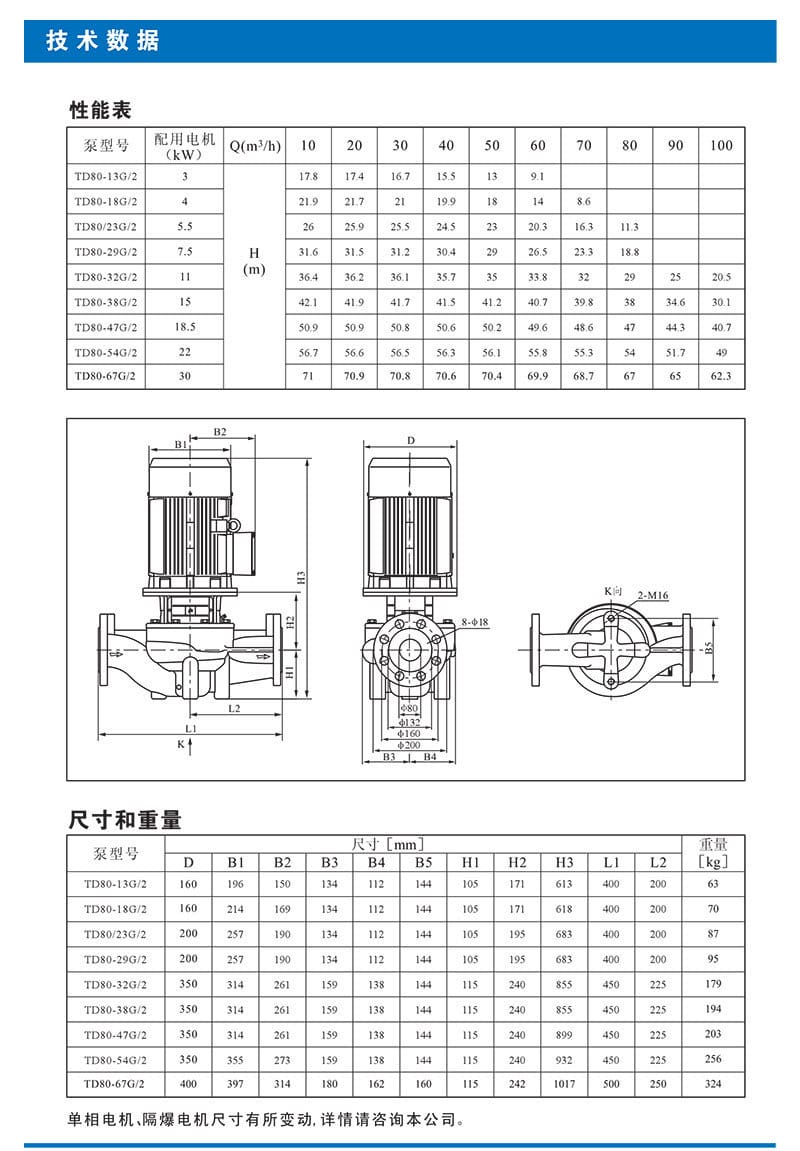

泵型號	配用電機(kW)	流量 Q(m3/h)	揚程 H(m)	轉速 n(r/min)
TD80-13G/2	3	50	13	2900
TD80-18G/2	4	50	18	2900
TD80-23G/2	5.5	50	23	2900
TD80-29G/2	7.5	50	29	2900
TD80-32G/2	11	70	32	2900
TD80-38G/2	15	80	38	2900
TD80-47G/2	18.5	80	47	2900
TD80-54G/2	22	80	54	2900
TD80-67G/2	30	80	67	2900
TD100-15/2	4	60	15	2900
TD100-22G/2	7.5	80	22	2900
TD100-33/2	15	100	33	2900
TD100-48/2	22	100	48	2900
TD125-14G/4	7.5	120	14	1450
TD125-19G/4*	11	140	19	1480
TD125-28/4*	18.5	160	28	1480
TD125-40G/4*	30	160	40	1480
TD150-17G/4*	15	200	17	1480
TD150-25/4*	22	200	25	1480
TD150-40/4*	37	200	40	1480
TD200-19/4	22	300	19	1480
TD200-31/4	37	300	31	1480
TD200-47/4	55	300	47	1480

適用系統：工業系統、供水系統、冷卻和空調系統、系統增壓。
適用行業：化工、制藥、食品加工等工業領域，以及生活用水、工業用水、區域供熱系統。
典型使用位置：主循環泵、混合環路中的泵、鍋爐混流泵、燃?xì)饫鋬鰴C(jī)泵、部分流量過濾器泵、定壓系統用泵、生活熱水循環。

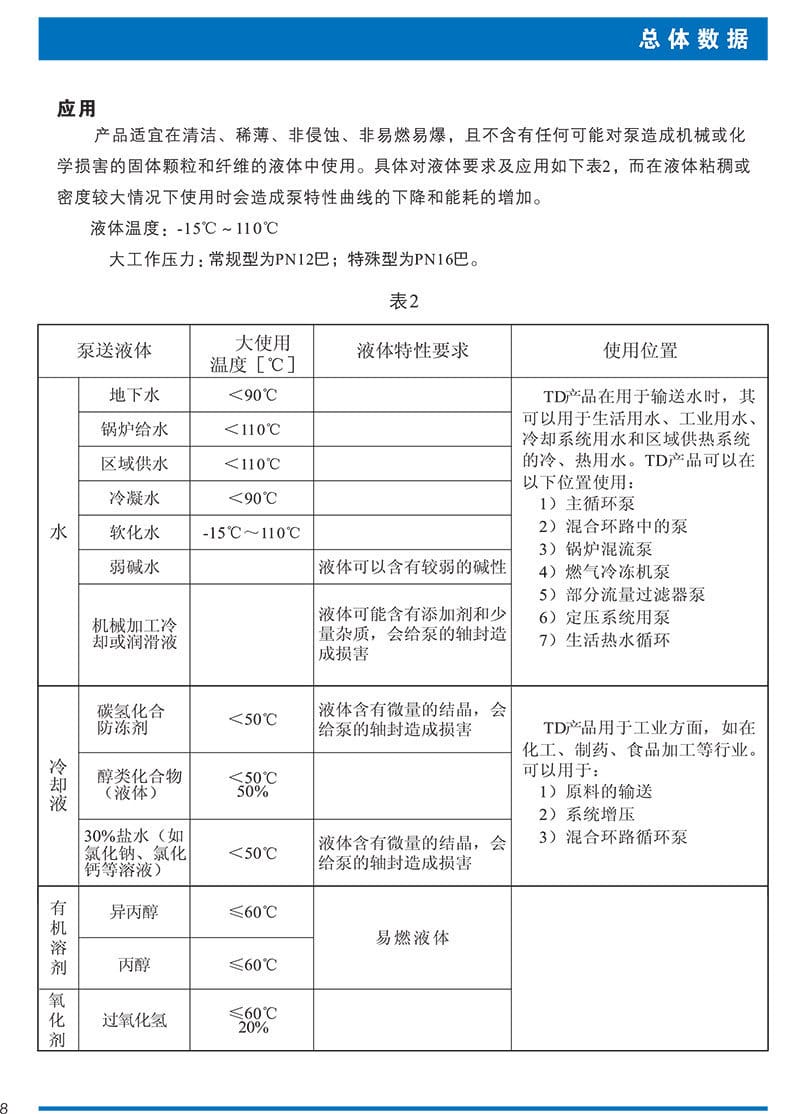

泵送液體：適宜清潔、稀薄、非侵蝕、非易燃易爆液體。包括地下水、鍋爐給水、冷凝水、軟化水、弱堿水、機械加工冷卻/潤滑液、碳?xì)浠戏纼鰟?、醇類化合物?0%鹽水等。

管路連接：進出水口在泵底同一直線上，立式直管安裝，無需改變管路走向即可進行拆裝維修。

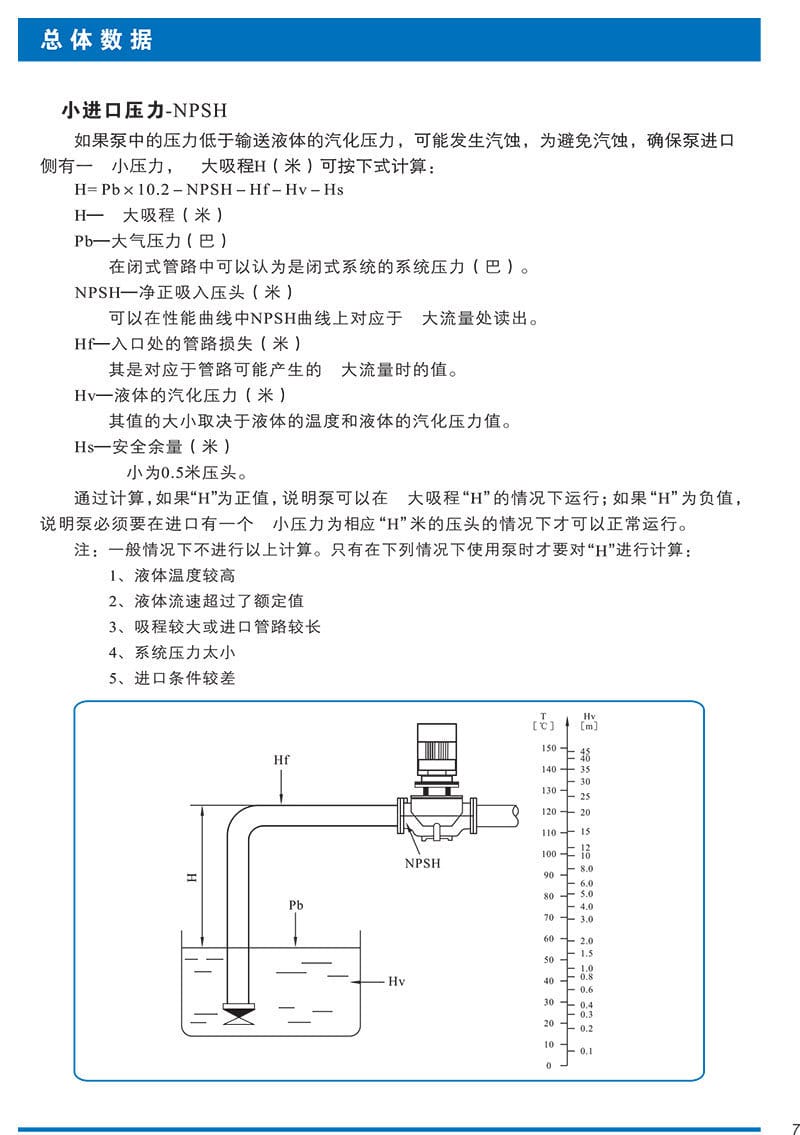

汽蝕防護（NPSH要求）：為避免汽蝕，需確保泵進口側有最小壓力。最大吸程 H(米) 計算公式：H = Pb×10.2 - NPSH - Hf - Hv - Hs
- Pb：大氣壓力(巴)，閉式管路中為系統壓力
- NPSH：凈正吸入壓頭(米)，性能曲線最大流量處對應值
- Hf：入口管路損失(米)
- Hv：液體汽化壓力(米)，取決于液體溫度
- Hs：安全余量(米)，最小為0.5米
- 判定標準：若 H 為正值，泵可在最大吸程下運行；若 H 為負值，泵進口必須施加最小為相應 H 絕對值的壓頭方可正常運行。

液體限制：嚴禁輸送含有對泵造成機械或化學損害的固體顆粒和纖維的液體；液體粘稠或密度較大時，會造成泵特性曲線下降和能耗增加。
軸封損害預警：部分液體（如機械加工冷卻/潤滑液、碳?xì)浠戏纼鰟?0%鹽水）含微量結晶或添加劑，可能對泵的軸封造成損害，需特別注意。
強制計算吸程場景：當遇到液體溫度較高、液體流速超額定值、吸程較大或進口管路較長、系統壓力太小、進口條件較差這5種情況時，必須進行最大吸程 H 的計算，以防汽蝕。
商務提示：開票另加稅點，詳細情況請咨詢客服。
