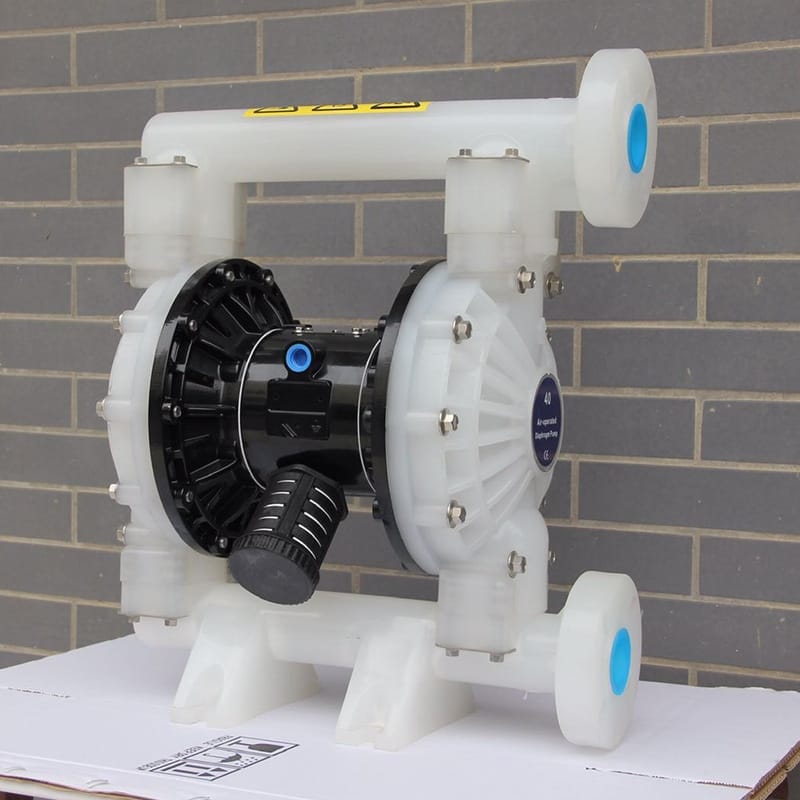

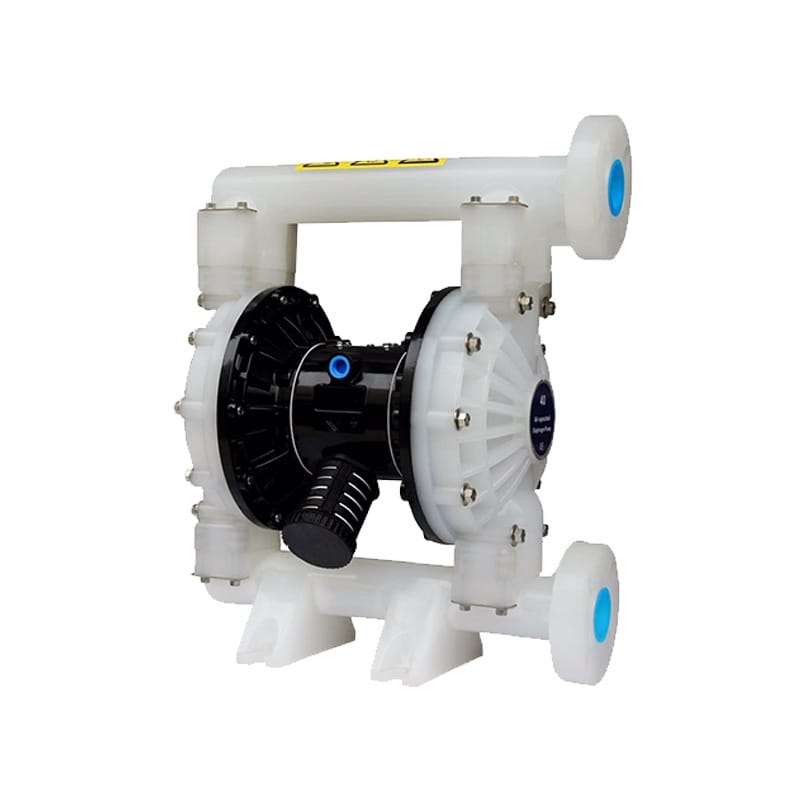

愛寶 AOBL 氣動隔膜泵 KES40 系列（工程塑料泵）
核心特點
- 大流量輸送能力：自由流量高達 378 L/min（約 100 gpm），適用于高效率流體轉移場景；
- 強固顆粒通過性：可安全輸送最大尺寸達 4.8 mm 的固體顆粒，適配含雜質污水、漿料等復雜介質；
- 全工程塑料結構設計：KES40 型號默認采用聚丙烯（PP）泵體，具備優異耐腐蝕性與輕量化優勢；

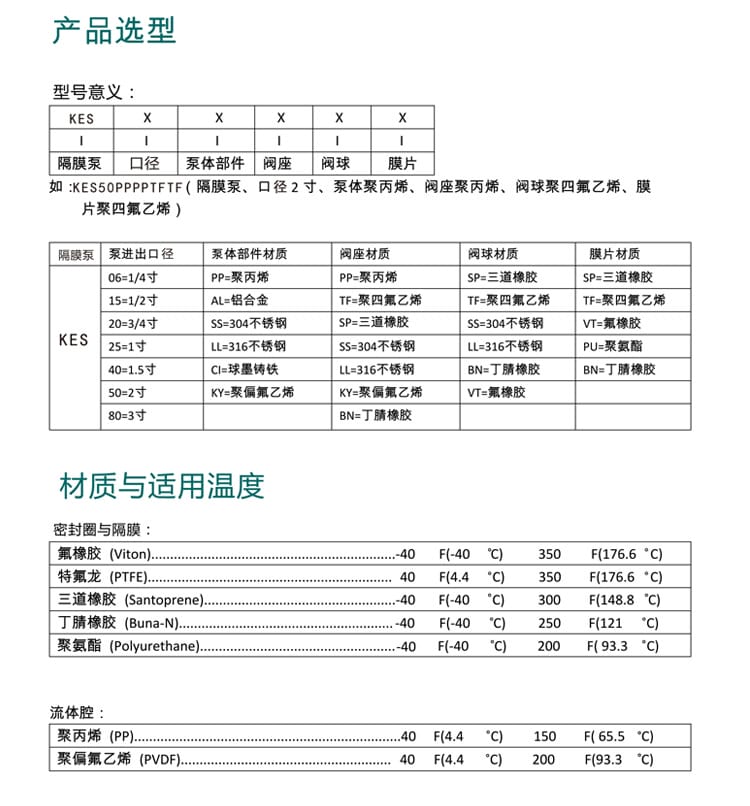

- 模塊化選型體系：通過五位編碼（如 KES40PPPPTFTF）精準定義口徑、泵體/閥座/閥球/膜片材質組合，滿足多樣化工況兼容需求；
- 寬域氣壓適應性：工作空氣壓力范圍為 1.4–8.4 bar，兼顧低能耗啟動與高揚程穩定運行；
- 免潤滑、無密封、防爆安全：純氣動驅動，無電火花風險，適用于易燃易爆、潮濕、粉塵等嚴苛工業環境。

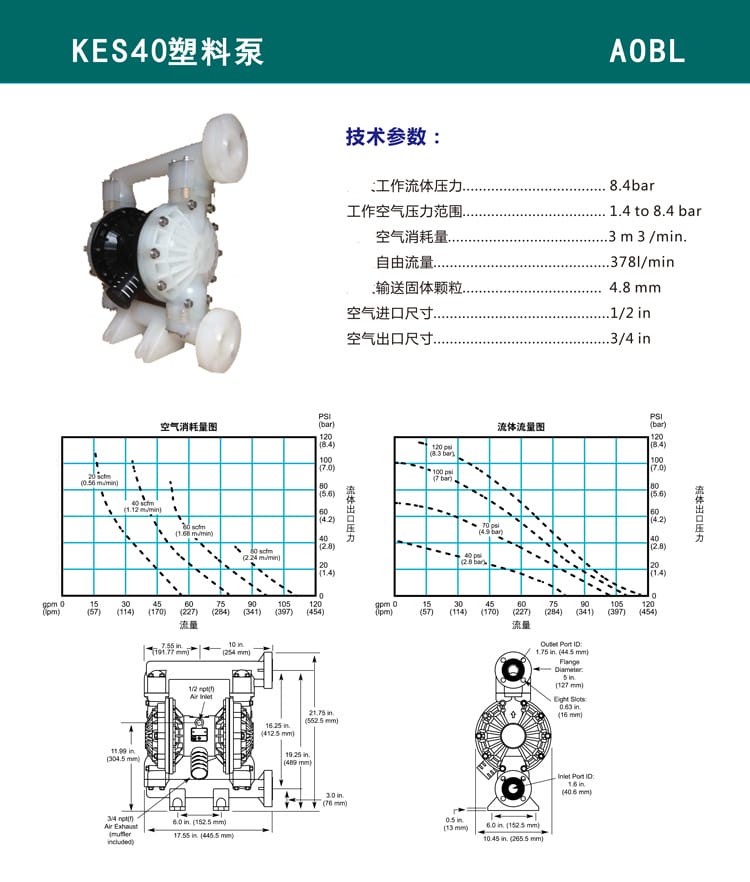

技術參數
| 項目 |
參數 |
| 工作流體壓力 |
最高 8.4 bar |
| 工作空氣壓力范圍 |
1.4 – 8.4 bar |
| 空氣消耗量 |
3 m3/min（≈106 scfm）@ |
| 自由流體流量 |
378 L/min（≈100 gpm）@ |
| 最大通過顆粒直徑 |
4.8 mm |
| 空氣進口接口 |
1/2 in NPT（八槽式） |
| 空氣出口接口 |
3/4 in（排氣口直徑 0.63 in / 16 mm，另有標注 0.5 in，以實機為準） |
| 流體進口內徑（Inlet Port ID） |
1.6 in（40.6 mm） |
| 流體出口內徑（Outlet Port ID） |
1.75 in（44.5 mm） |
| 法蘭直徑 |
≈5 in（127 mm）（原始資料中“62—Diameter 5in”推定為標準法蘭尺寸） |
| 整機外形尺寸（L×W×H） |
489 mm × 265.5 mm × 445.5 mm（19.25 in × 10.45 in × 17.55 in） |
| 泵體本體高度 |
412.5 mm（16.25 in） |
| 中心至出口距離 |
304.5 mm（11.99 in） |
| 連接段長度 |
76 mm（3.0 in） |
| 管道參考長度 |
152.5 mm（6.0 in） |
?? 注：流量與氣耗數據基于 8.3 bar（≈120 psi）工況；gpm 與 L/min 換算關系線性對應（0–120 gpm ≡ 0–454 L/min）。
應用行業
- 污水處理與市政排水：排污水、活性污泥、含纖維/砂礫廢水；
- 化工與制藥：酸堿溶液、溶劑、藥液、結晶漿料（適配 PP/PVDF 流體腔及 PTFE/Viton 密封系統）；
- 食品飲料：糖漿、果汁、乳制品（符合 FDA 兼容材質選型時）；
- 電鍍與表面處理：含重金屬離子廢液、磷化液、脫脂劑；
- 采礦與建材：尾礦砂漿、混凝土添加劑、膠粘劑輸送；
- 船舶與應急搶險：艙底排水、溢油回收、臨時排污作業。
安裝條件
- 安裝姿態：推薦水平安裝，確保隔膜運動對稱性；若需立式安裝，須確認進/出口方向與重力協同，避免干吸或氣堵；
- 空氣源要求：需配備潔凈、干燥、無油壓縮空氣（建議配置三級過濾+冷干機），入口壓力波動≤±0.3 bar；
- 管路配置：
- 進出口管道內徑 ≥ 泵口內徑，避免縮徑導致脈動加劇或流量衰減；
- 建議進出口加裝柔性軟管（如 EPDM 或 Viton 材質）以吸收振動；
- 空氣進口前須設壓力調節閥與壓力表，排氣口應導向安全區域并避免直吹設備；
- 基礎與支撐：置于平整、承重足夠的剛性基座，泵體底部預留≥10 mm 維護間隙；
- 環境要求：環境溫度 -40°F 至 176.6°F（-40°C 至 80°C），避免陽光直射 PVDF/PP 部件；相對濕度 ≤95% RH（無凝露）；
- 電氣隔離：本體無電氣部件，但若配套自動控制系統，需確保氣控信號線與動力線路分離敷設。
注意事項
- 嚴禁干運轉：KES 系列不可空載長時間運行（＞30 秒），否則將加速膜片疲勞與閥組件磨損；
- 材質匹配驗證：輸送強氧化劑（如濃硝酸）、高溫強堿（＞65.5°C 的 NaOH）或有機溶劑時，須依據《流體腔/密封材質耐溫耐蝕對照表》復核 PP/PVDF/Viton/PTFE 等組合的化學兼容性；
- 定期維護要點：
- 每 500 小時檢查空氣閥組件、中心體密封及膜片形變；
- 每 2000 小時更換膜片（高頻/高固含量工況建議縮短至 1000 小時）；
- 排氣消音器需每月清潔，防止積垢堵塞影響換氣效率；
- 開票說明：銷售開票另加稅點，具體稅率及開票類型請詳詢客服；
- 選型提示：KES40 對應 1.5 英寸（≈38 mm）通徑，非標工況（如高粘度＞10,000 cP、含長纖維、極端負壓吸入）需提供完整介質參數，由技術團隊校核選型；
- 安全警示：運行中禁止觸碰泵體運動部件；停機檢修前務必切斷氣源并泄壓，確認壓力表歸零后再操作。
