固瑞克（Graco）Husky 515 1/2寸PP氣動隔膜泵

核心特點

采用雙隔膜結構，適配低空氣壓力啟動（最低僅需20 psi / 1.4 bar / 0.14 MPa），節能高效；
泵體材質可選：聚丙烯（PP）、乙縮醛（Acetal）、聚偏氟乙烯（PVDF），兼顧耐腐蝕性與化學兼容性；
完全可接地乙縮醛型號，滿足防靜電安全要求；
配備新型先導式空氣閥，換向更精準、響應更快、壽命更長；
模塊化設計：空氣閥與球座易于拆裝維護，大幅降低停機時間；
支持外接電磁閥實現遠程遙控操作，適配自動化產線集成；
多端口流體接口：標配1/2″與3/4″ NPT(F)或BSPT(F)進出口，安裝靈活；
塑料泵體+螺栓緊固結構，輕量化且密封可靠；
廣泛應用于污水、化工、涂裝、食品、制藥等對材質潔凈度與耐腐性有嚴苛要求的場景。

技術參數

項目	參數
最大工作流體壓力	100 psi（0.7 MPa / 7 bar）
工作空氣壓力范圍	25–100 psi（0.18–0.7 MPa / 1.8–7 bar）
最大空氣消耗量	28 SCFM（0.672 m3/min）
最大自由流量	57 LPM（3.42 m3/h）
最大往復速度	400 CPM（次/分鐘）
每往復排量	0.04 US gallon（0.15 L）
最大自吸高度（干抽）	12 ft（3.7 m）（實際值依閥座、球、隔膜組合而異）
最大輸送固體顆粒直徑	3/32 in（2.5 mm）
典型工況噪音值	74 dBA（70 psi，200 CPM）
空氣進口尺寸	1/4″ NPT(F)
空氣出口尺寸	3/8″ NPT(F)
流體進出口尺寸	1/2″ & 3/4″ NPT(F) 或 BSPT(F)
浸液部件材質組合	? 乙縮醛泵：Groundable Acetal + PTFE ? 聚丙烯泵：Polypropylene + PTFE ? PVDF泵：PVDF + PTFE
整機重量	? 乙縮醛型：7.8 lbs（3.5 kg） ? 聚丙烯型：6.5 lbs（2.9 kg） ? PVDF型：8.5 lbs（3.9 kg）

應用行業

污水處理與市政環保（含懸浮物、高粘度污泥輸送）；
化工與精細化工（強酸、堿、溶劑、氧化劑等腐蝕性介質）；
表面處理與涂裝線（電泳漆、磷化液、清洗劑）；
食品飲料與制藥（符合FDA兼容材質選型，如PP/PVDF+PTFE）；
電子與新能源制造（蝕刻液、電解液轉移）；
建筑與工業清洗系統（含顆粒雜質的沖洗回水）。

安裝條件

氣源要求：清潔、干燥、無油壓縮空氣，建議配置過濾器與調壓閥；
環境溫度：5–40℃（推薦連續運行工況）；
安裝方式：支持水平/垂直安裝，需確保進出口管路無應力、無懸垂；
管路連接：流體進出口須使用對應規格NPT(F)/BSPT(F)螺紋密封，禁用生料帶污染流道；
接地要求：乙縮醛型號必須通過專用接地端子可靠接地（≤10 Ω），防止靜電積聚；
空間預留：兩側留出≥150 mm維修間隙，便于快速更換隔膜與閥球組件。

注意事項

禁止在無流體狀態下長時間空轉（干抽超30秒可能損傷隔膜）；
啟動前務必確認空氣壓力處于額定范圍（25–100 psi），過低導致流量不足，過高加速磨損；
定期檢查隔膜、球閥及閥座磨損情況（建議每500小時或依據介質特性縮短周期）；
輸送含固體顆粒介質時，須確保粒徑≤2.5 mm，并避免尖銳結晶物沖擊；
更換浸液部件時，必須成套匹配同材質閥球、閥座與隔膜，混用將導致泄漏或失效；
長期停用前應徹底清洗流道并排空，潮濕環境下存放需加注防銹保護劑；
開票另含稅點，具體以訂單確認為準，請聯系客服獲取合規發票及技術支援。

undefined


undefined

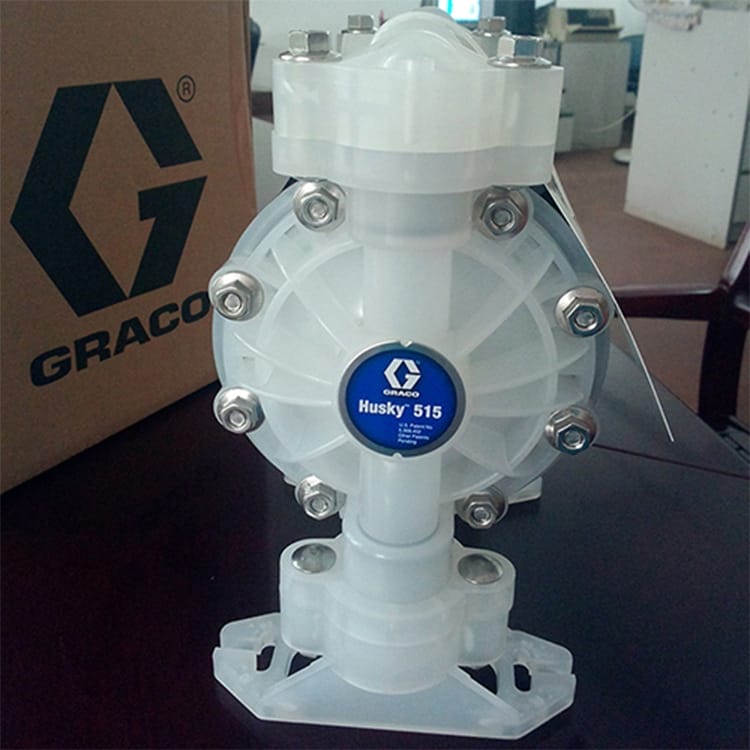

美國固瑞克HUSKY 515氣動隔膜泵
HUSKY 515氣動隔膜泵 1/2寸工程塑料泵
1/2 英寸（12.7 毫米）的 Husky 515 雙隔膜泵可在低空氣壓力 20 磅/平方英寸（1.4 巴，0.14 兆帕）的情況下運行，可選聚丙烯、乙縮醛和聚偏氟乙烯（PVDF）材質。
完全可接地乙縮醛型號
流量可 15 加侖/分（56.7 升/分）
易于維修的空氣閥和球座
可靠的空氣換向閥性能穩定
多端口設計易于安裝
（1/2”、3/4“側端進出口）
•塑料泵體，螺栓緊固
•采用新型先導式的空氣閥門，更加可靠
•可外接電磁閥，以便遙控操作

HUSKY 515氣動隔膜泵技術規格
Z大工作流體壓力 ................................................ 100 psi (0.7MPa, 7bar)
工作空氣壓力范圍 .......................................... 25-100 psi (0.18 to 0.7 Mpa,1.8 to 7 bar)
Z大空氣消耗量 ............................................... 28 scfm(0.672 m3/min.)
Z大自由流量 ................................................... 57 Ipm (3.42 m3/h)
Z大往復速度 .................................................. 400 cpm
每往復流量 ................................................... 0.04 gallon(0.15 liter)
Z大自吸高度干抽D52311 .............................. 12ft.(3.7 m)
根據閥座，球和隔膜的不同組合而變化
Z大輸送固體顆粒 ........................................... 3/32 in.(2.5 mm)
在70psi和200cpm情況下的噪音級別..............74 dBA
空氣進口尺寸................................................ 1/4 in.npt(f)
空氣出口尺寸............................................... 3/8 in.npt(f)
流體進出口尺寸............................................... 1/2 in.and 3/4 in.npt(f) or bspt(f)
浸液部件
乙縮醛泵 .................................... Groundable Acetal,Teflon
聚丙烯泵 .................................... Polypropylene,Teflon
PVDF 泵 .................................... PVDF, Teflon
重量
乙縮醛 ............................................ 7.8 lbs.(3.5kg)
聚丙烯............................................ 6.5 lbs.(2.9kg)
PVDF 泵...... .................................... 8.5 lbs.(3.9kg)
