邊鋒固德牌氣動隔膜泵 QBY3 產品說明書

核心特點

工業級品質與高性價比：更高的品質配合更低的價格，集研發、生產、銷售、服務于一體的專業廠商。
權威資質認證：擁有防爆合格證、歐盟 CE 認證及品質標認證，資質齊全，放心選擇。

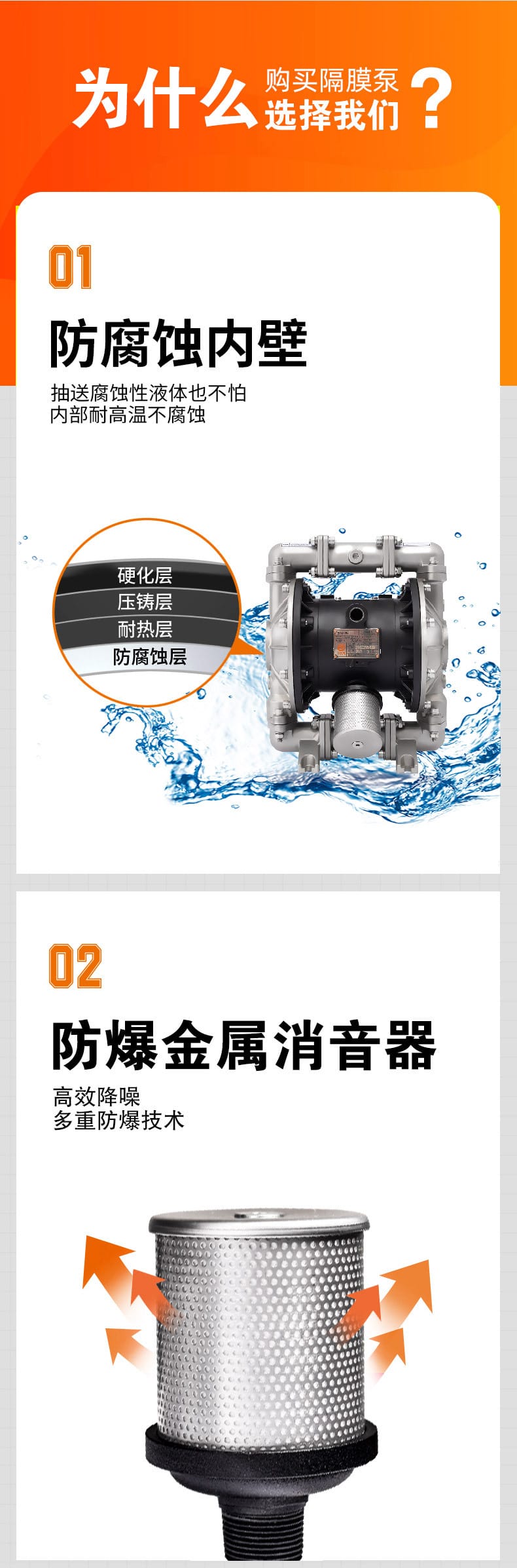

卓越防腐蝕性能：內部采用硬化層、壓鑄層、耐熱層、防腐蝕層四重防護，抽送腐蝕性液體無懼挑戰。

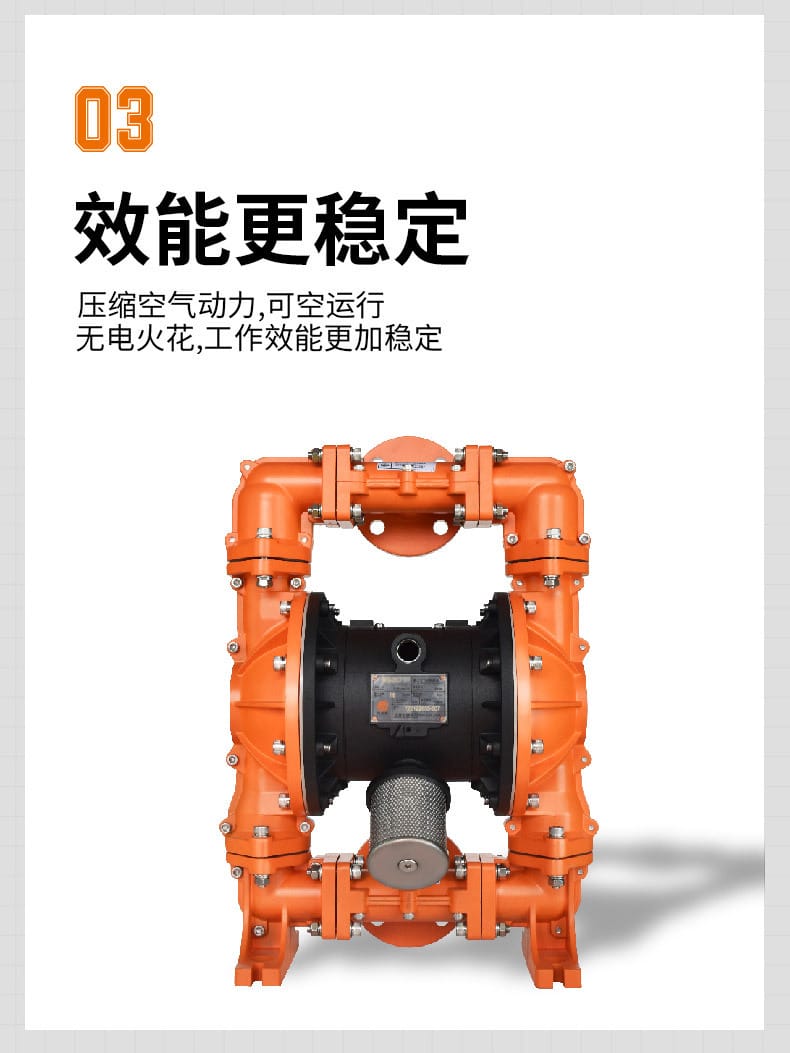

安全防爆降噪：配備防爆金屬消音器，高效降噪，采用多重防爆技術，壓縮空氣動力驅動，可空運行且無電火花。
工作效能穩定：相比電動泵，氣動泵在工況復雜環境下工作效能更加穩定。

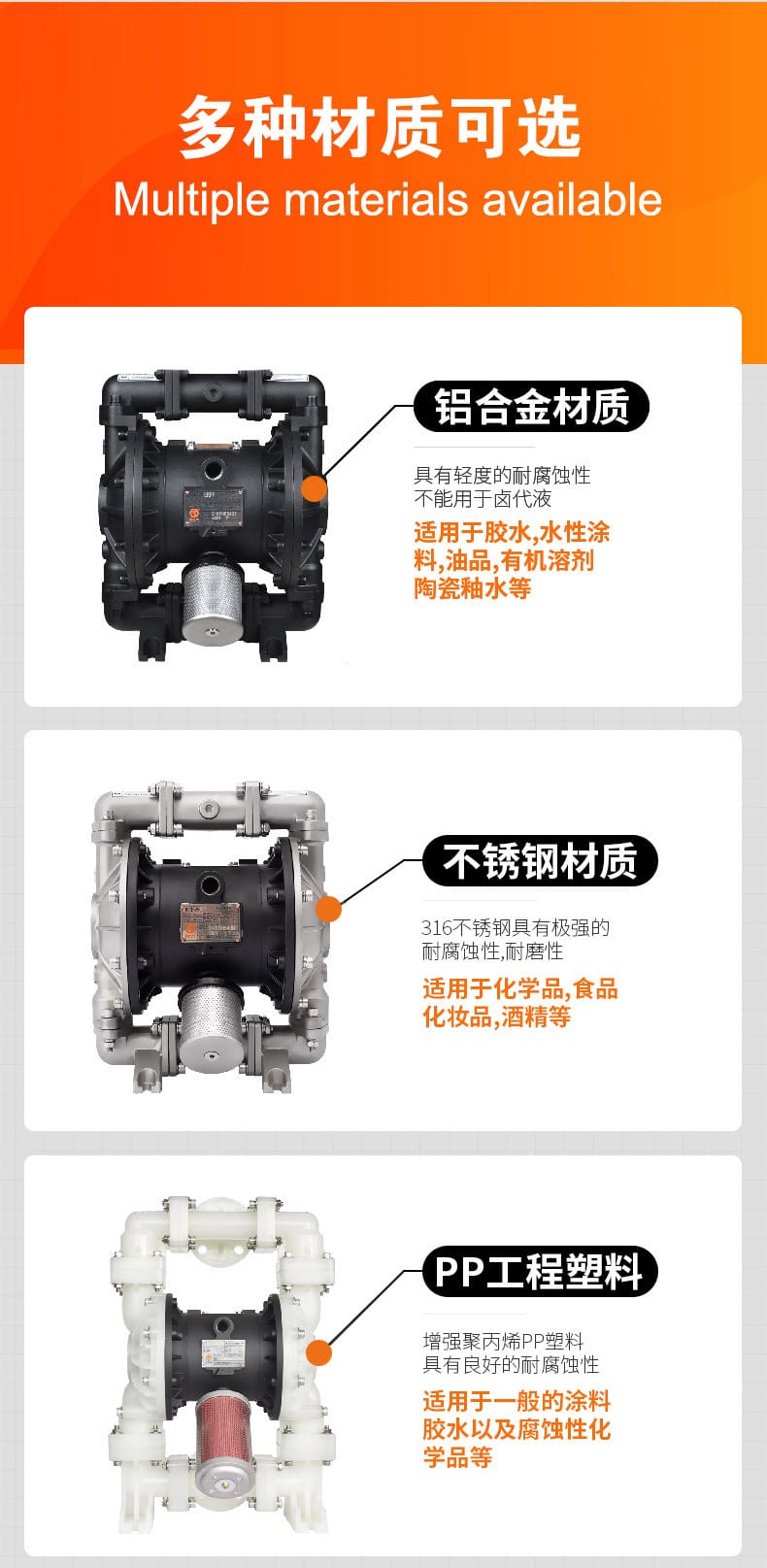

多樣化材質選擇：提供鋁合金、不銹鋼、PP 工程塑料、氟塑料、球鐵、襯氟等多種材質，適應不同介質需求。

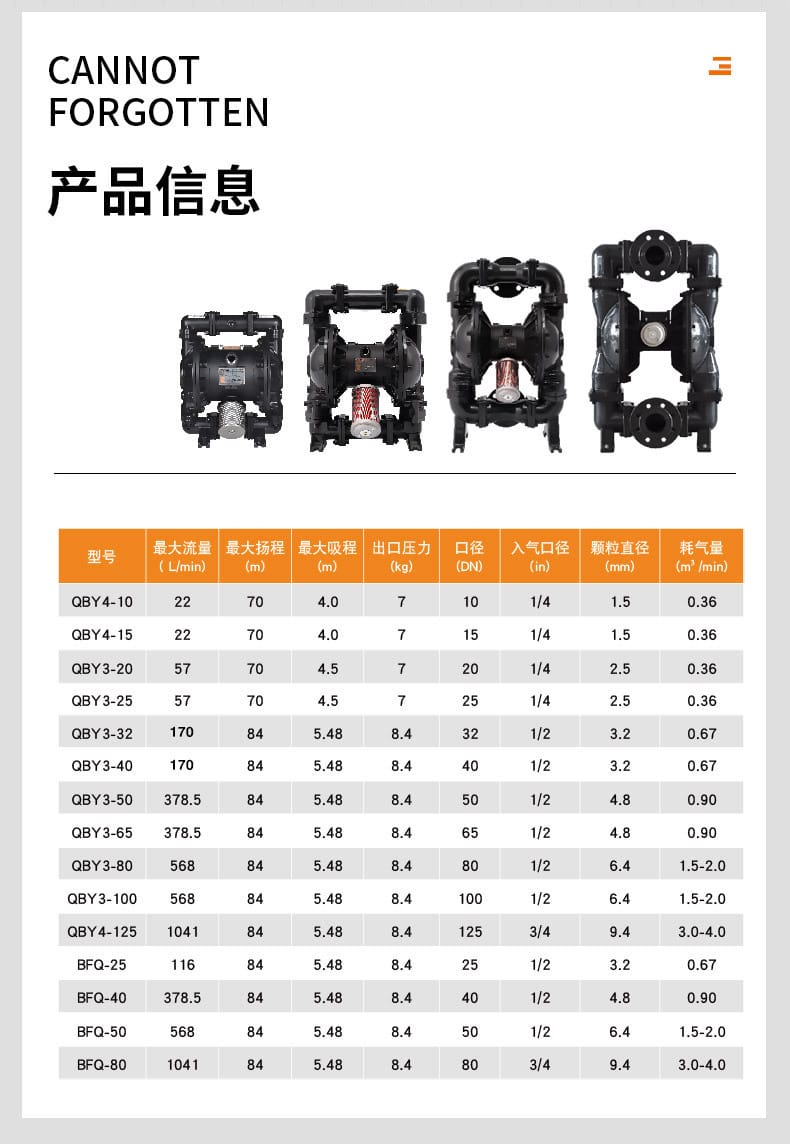

型號	最大流量 (L/min)	最大揚程 (m)	最大吸程 (m)	出口壓力 (kg)	口徑 (DN)	入氣口徑 (in)	耗氣量 (m3/min)	顆粒直徑 (mm)
QBY4-10	22	70	4.0	7	10	1/4	0.36	1.5
QBY4-15	22	70	4.0	7	15	1/4	0.36	1.5
QBY3-20	57	70	4.5	7	20	1/4	0.36	2.5
QBY3-25	57	70	4.5	7	25	1/4	0.36	2.5
QBY3-32	170	84	5.48	8.4	32	1/2	0.67	3.2
QBY3-40	170	84	5.48	8.4	40	1/2	0.67	3.2
QBY3-50	378.5	84	5.48	8.4	50	1/2	0.90	4.8
QBY3-65	378.5	84	5.48	8.4	65	1/2	0.90	4.8
QBY3-80	568	84	5.48	8.4	80	1/2	1.5-2.0	6.4
QBY3-100	568	84	5.48	8.4	100	1/2	1.5-2.0	6.4
QBY4-125	1041	84	5.48	8.4	125	3/4	3.0-4.0	9.4
BFQ-25	116	84	5.48	8.4	25	1/2	0.67	3.2
BFQ-40	378.5	84	5.48	8.4	40	1/2	0.90	4.8
BFQ-50	568	84	5.48	8.4	50	1/2	1.5-2.0	6.4
BFQ-80	1041	84	5.48	8.4	80	3/4	3.0-4.0	9.4

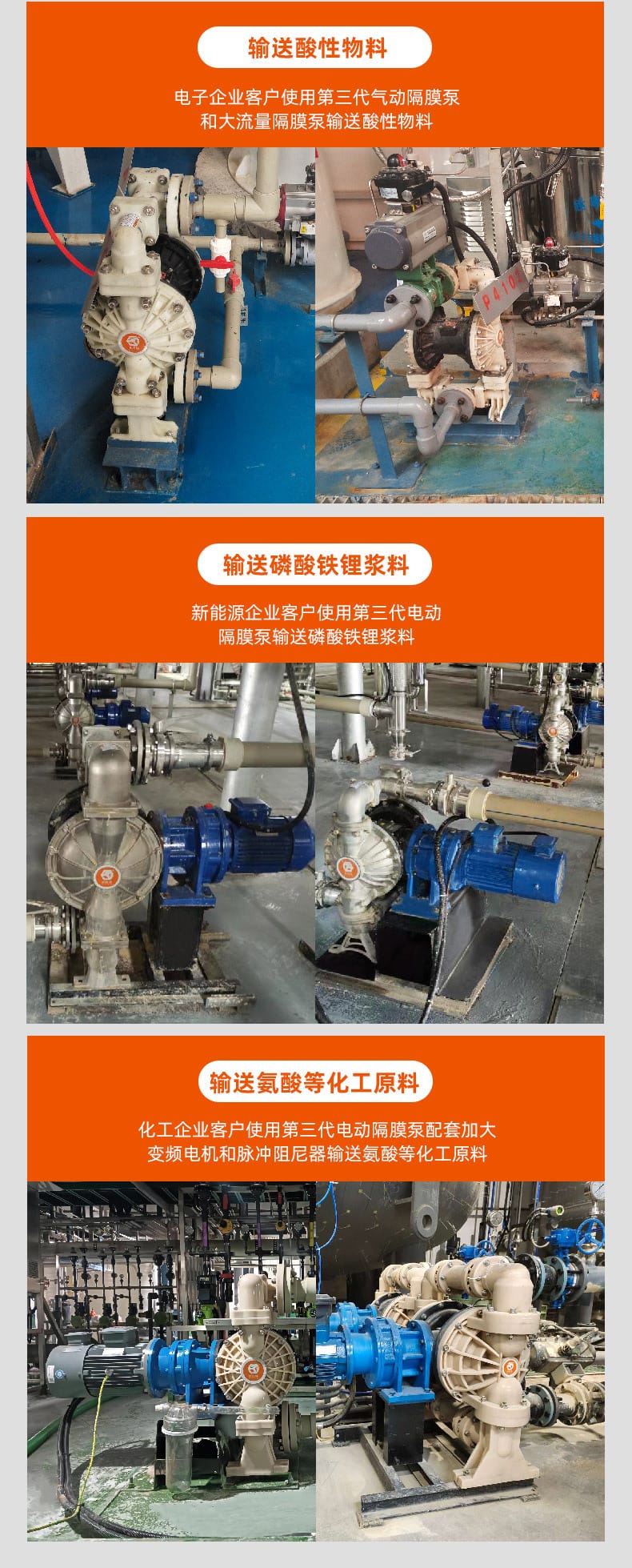

電子行業：輸送酸性物料，適用于第三代氣動隔膜泵和大流量隔膜泵場景。
新能源行業：輸送磷酸鐵鋰漿料，滿足新能源企業客戶需求。
化工行業：輸送氨酸等化工原料，配套加大變頻電機和脈沖阻尼器使用。
通用工業：
- 鋁合金材質：膠水、水性涂料、油品、有機溶劑、陶瓷釉水等。
- 不銹鋼材質：化學品、食品、化妝品、酒精等。

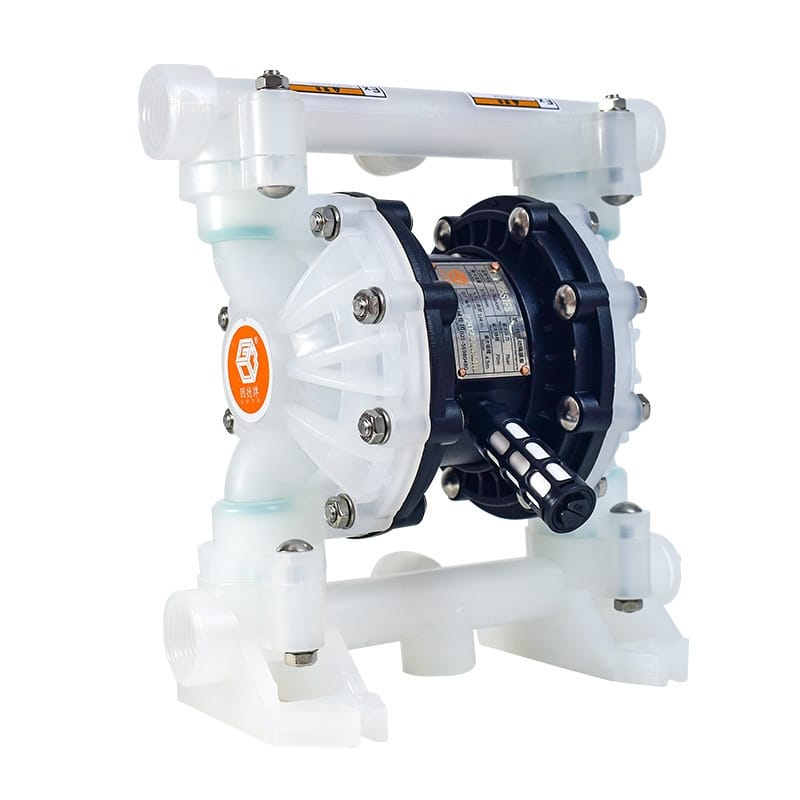

- PP 工程塑料：一般涂料、膠水以及腐蝕性化學品。

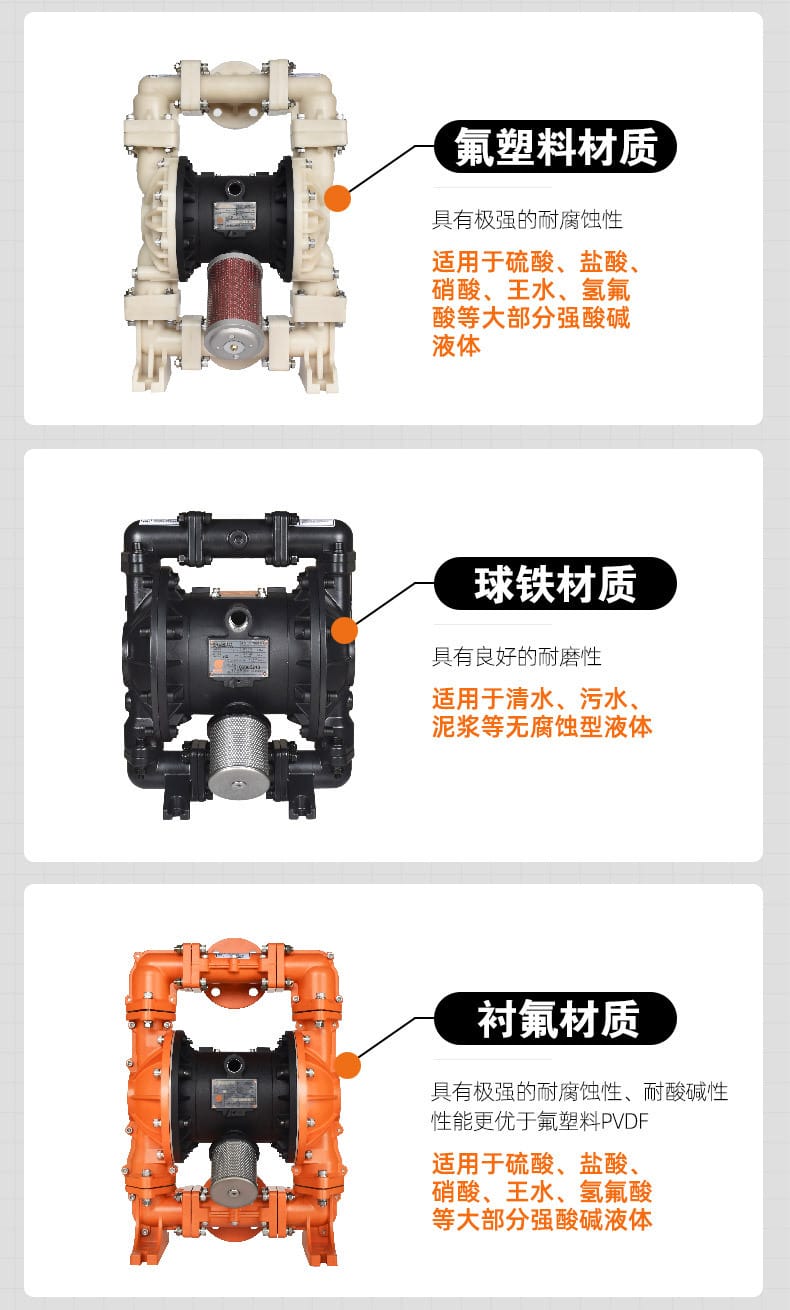

- 氟塑料/襯氟材質：硫酸、鹽酸、硝酸、王水、氫氟酸等大部分強酸堿液體。
- 球鐵材質：清水、污水、泥漿等無腐蝕型液體。

氣源連接：需配備符合規格的壓縮空氣源，根據型號選擇對應英寸的入氣口徑管路（如 1/4", 1/2", 3/4"）。
管道匹配：進出口法蘭或螺紋口徑需與泵體 DN 值及管道系統匹配，確保密封性。
環境要求：根據所選材質及防爆等級，安裝在相應防爆區域或普通工業環境中，避免極端溫度超出材料耐受范圍。
固定基礎：建議安裝在平整穩固的基礎面上，大型型號（如 QBY4-125）需考慮減震措施。

材質兼容性：鋁合金材質嚴禁用于鹵代液，請根據輸送介質嚴格選擇泵體材質（如強酸強堿選氟塑料或襯氟）。
氣源質量：壓縮空氣中應含油量低，建議使用油水分離器，防止損壞氣動馬達組件。
空轉保護：雖然泵可空運行，但長時間干轉可能影響密封件壽命，建議配合液位控制使用。
安全操作：在易燃易爆環境使用時，務必確認已具備有效的防爆合格證并正確接地。
維護檢查：定期檢查隔膜片、球閥及密封圈磨損情況，及時更換以保證流量和壓力穩定。

品牌背書：邊鋒機械集團，自 1990 年成立至今 33 年專注隔膜泵，服務超 10 萬家客戶，中糧、維達、三一、徐工等五百強企業共同選擇。全國包郵，支持世界各地發貨。
