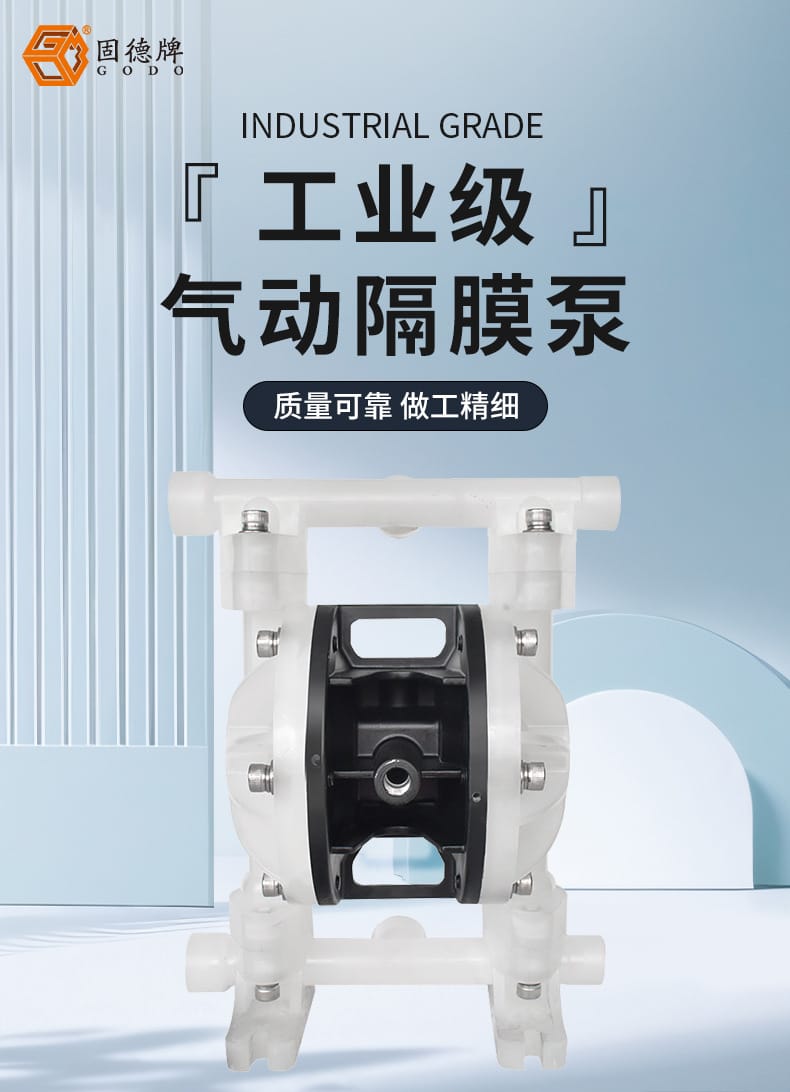

邊鋒固德牌 QBY4 系列氣動隔膜泵產品手冊
品牌概況

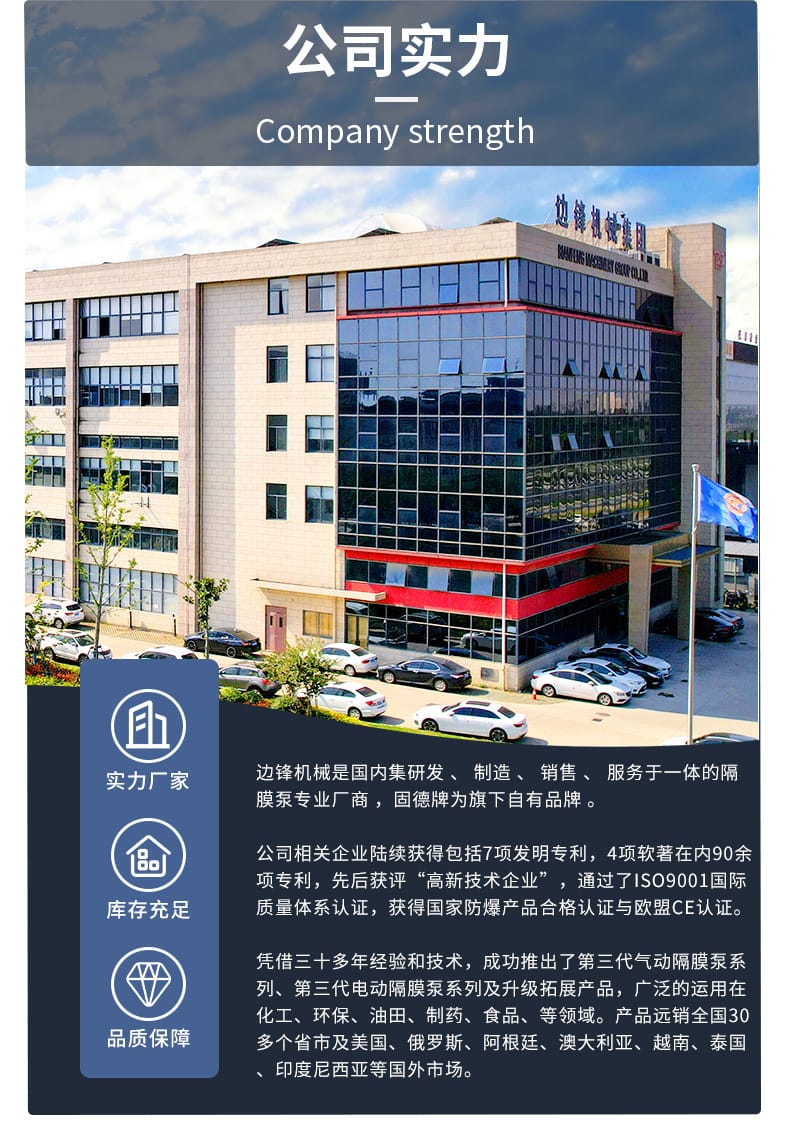

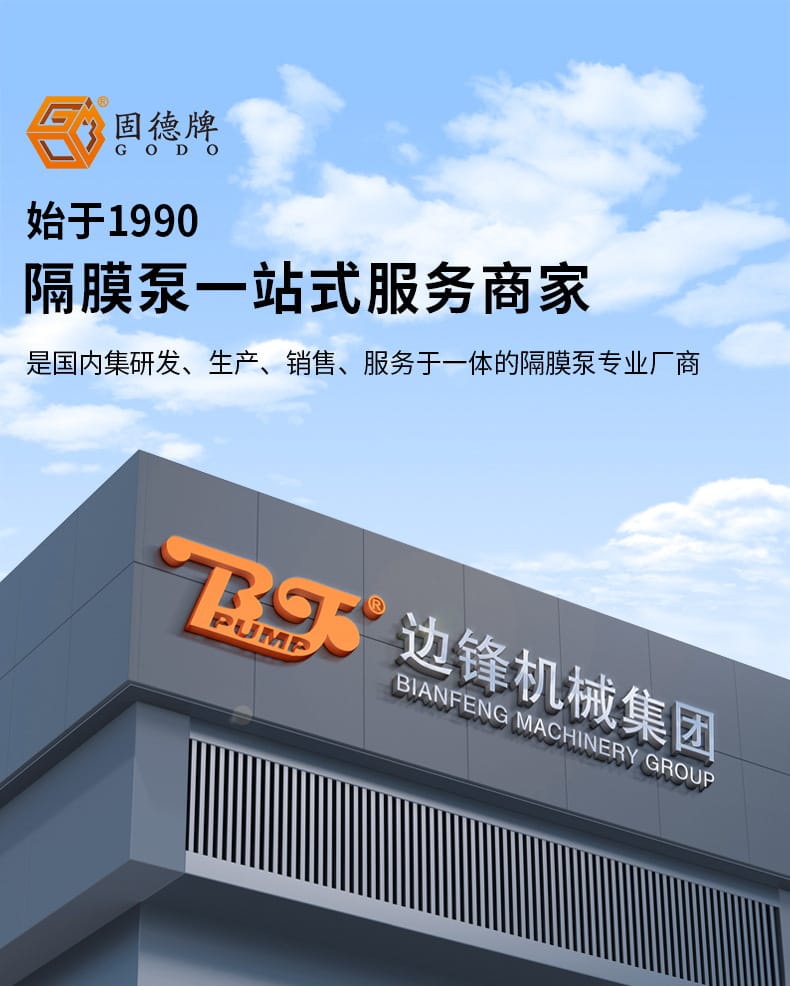

邊鋒固德（BIANFENG MACHINERY GROUP）始于 1990 年，是國內集研發、生產、銷售、服務于一體的隔膜泵專業廠商。作為源頭廠家，累計服務客戶超過 10 萬 +，與中糧、維達、三得利、徐工集團等知名企業建立深度合作關系。公司通過 ISO9001 國際質量體系認證，獲得國家防爆產品合格認證與歐盟 CE 認證，資質齊全，品質信賴。
核心特點

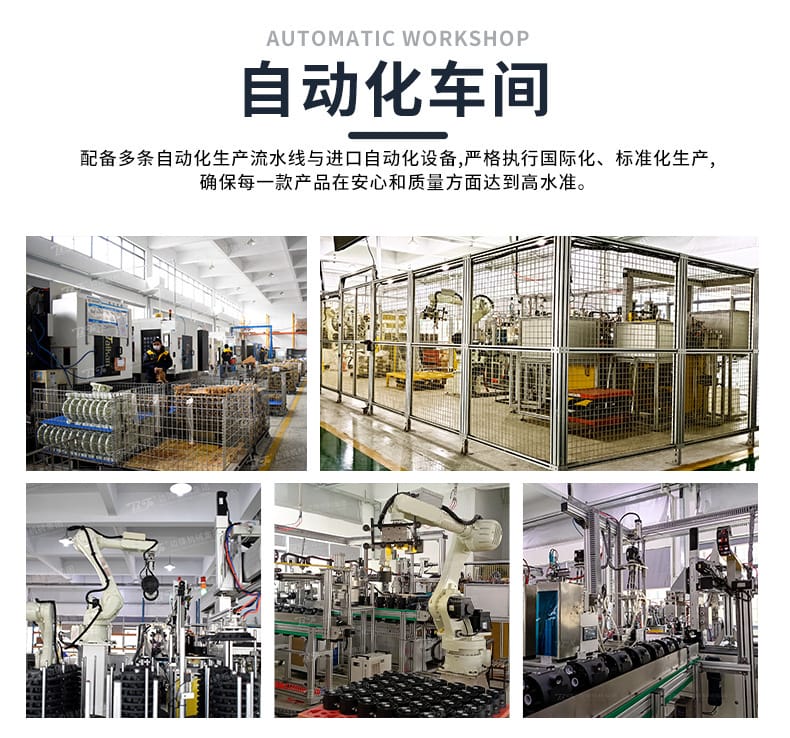

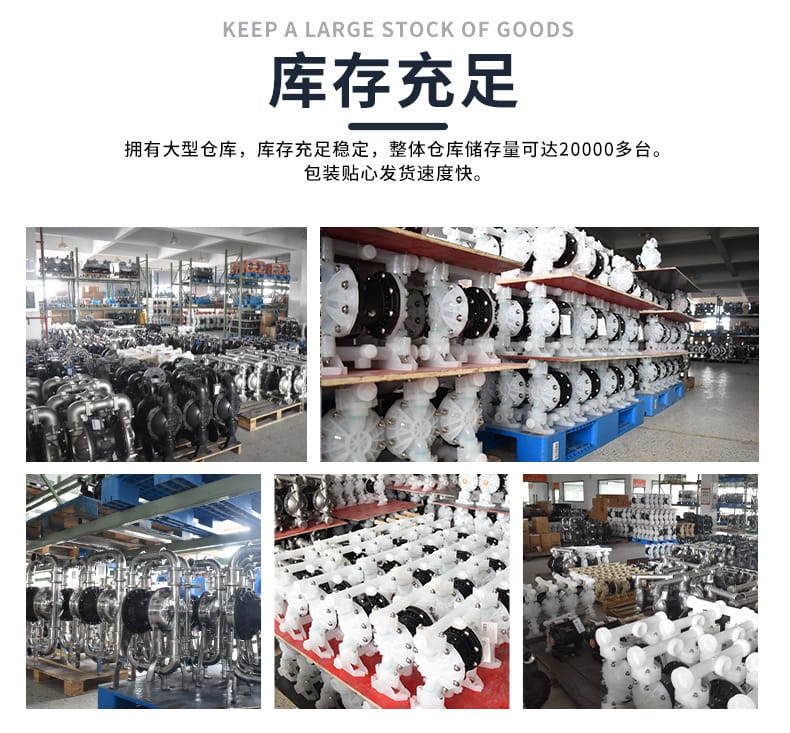

- 源頭廠家 品質保障：擁有自動化車間及大型倉庫，庫存充足（20000+ 臺），嚴格執行國際化、標準化生產，確保每一款產品在安心和質量方面達到高水準。

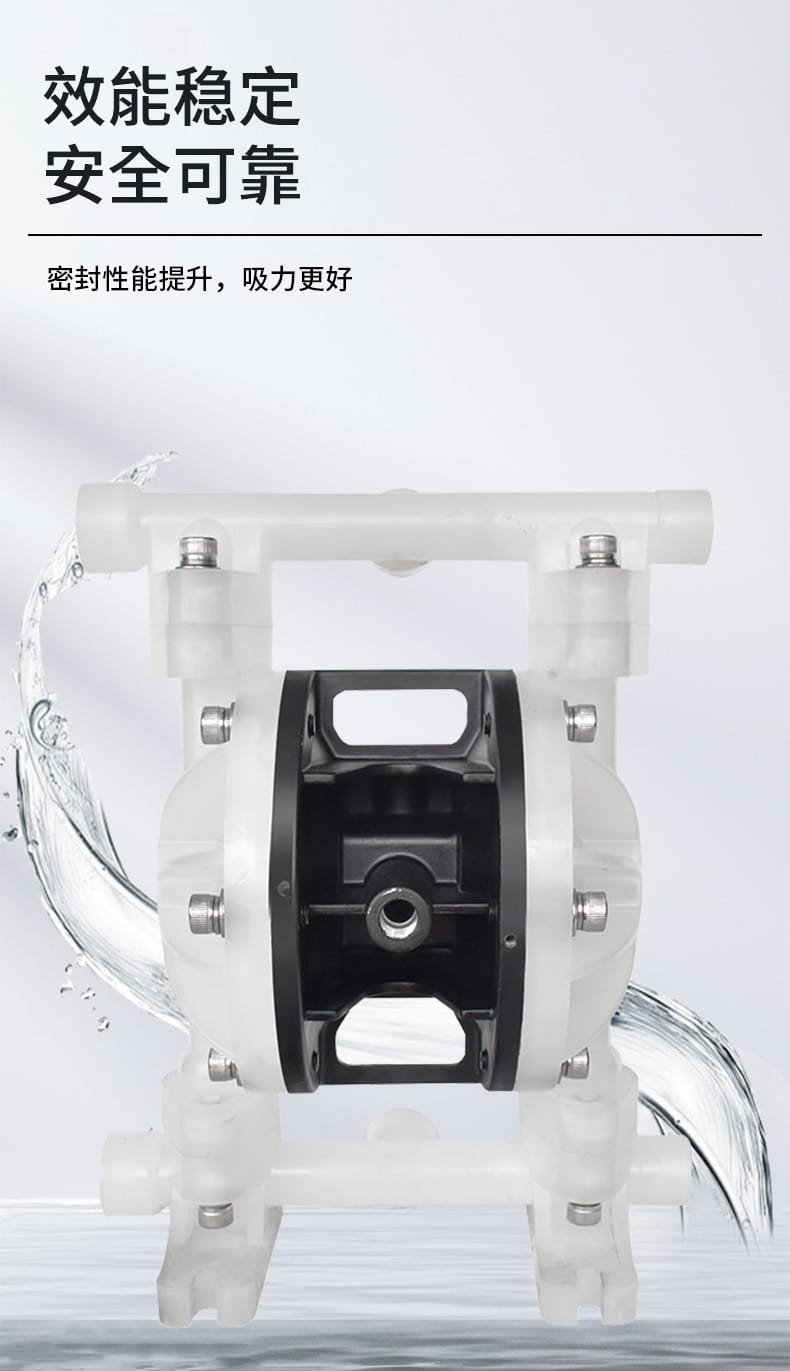

- 性能卓越 不易損壞：氣路通暢，換向靈活，支持空運轉，密封性能提升，吸力更好，簡單、高可靠設計，在各種環境下實現最大穩定性。

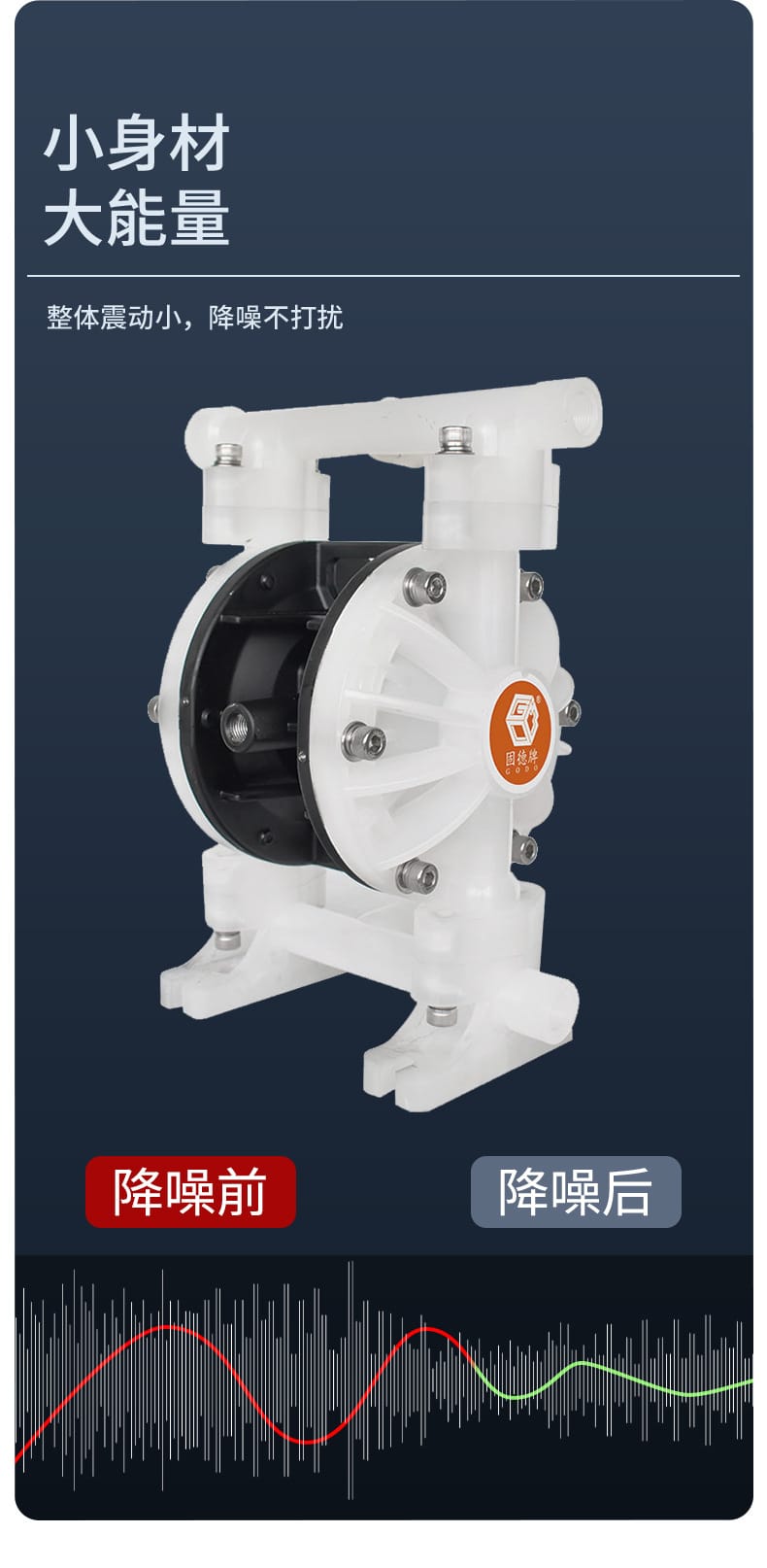

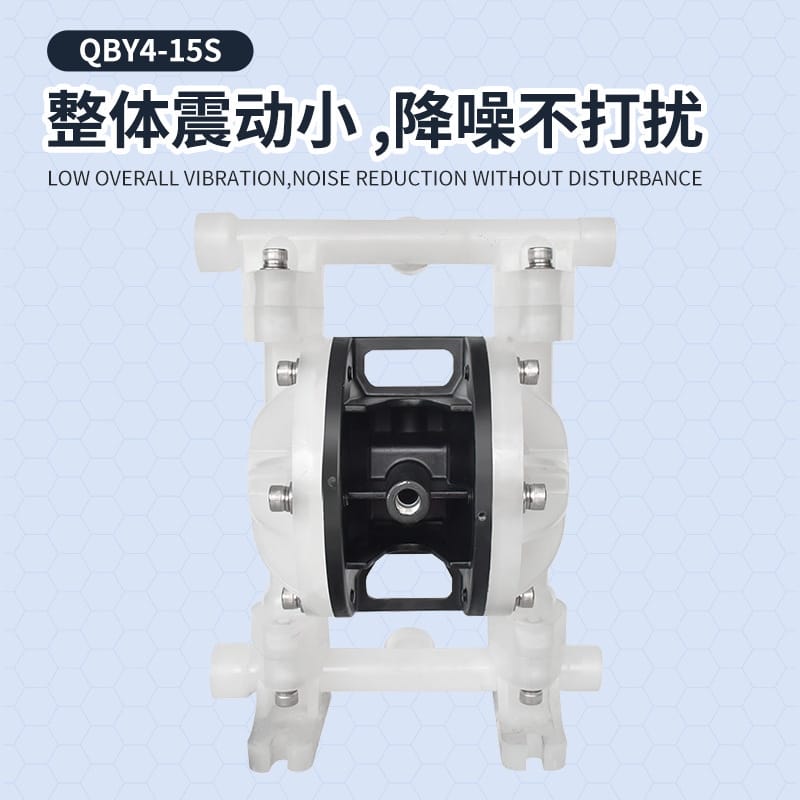

- 小身材大能量：整體震動小，降噪設計，不打擾工作環境，效能穩定安全可靠。

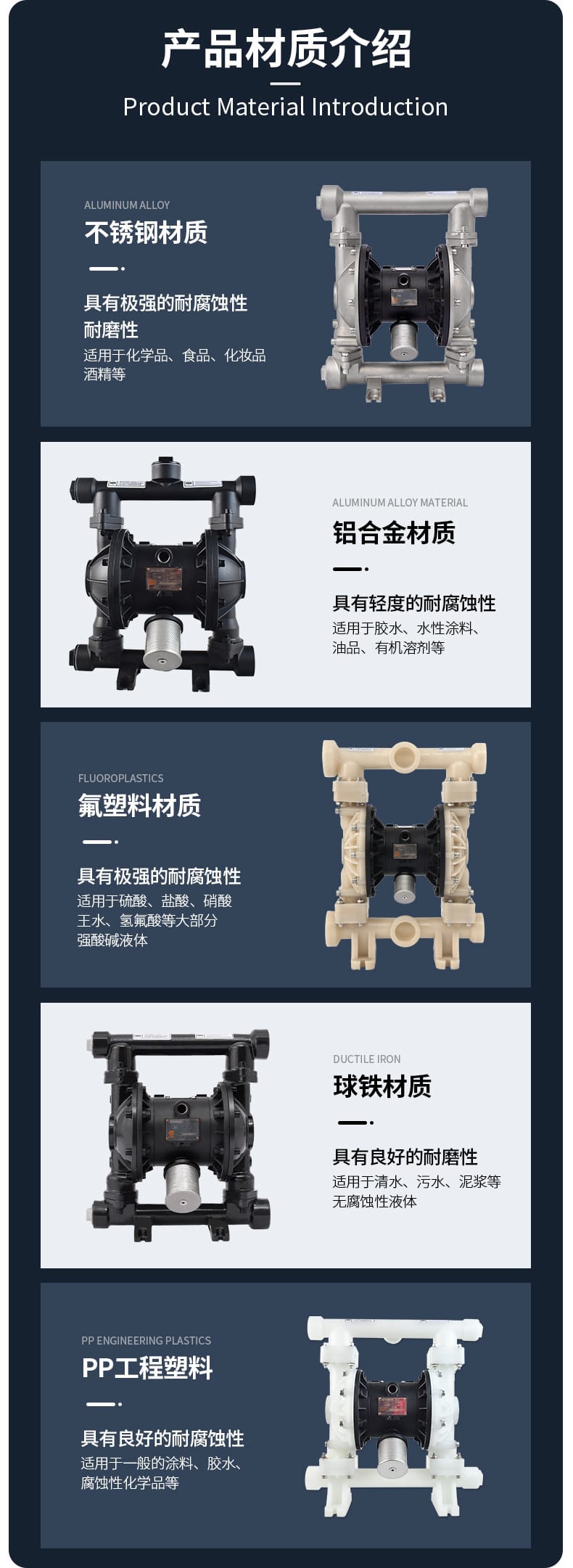

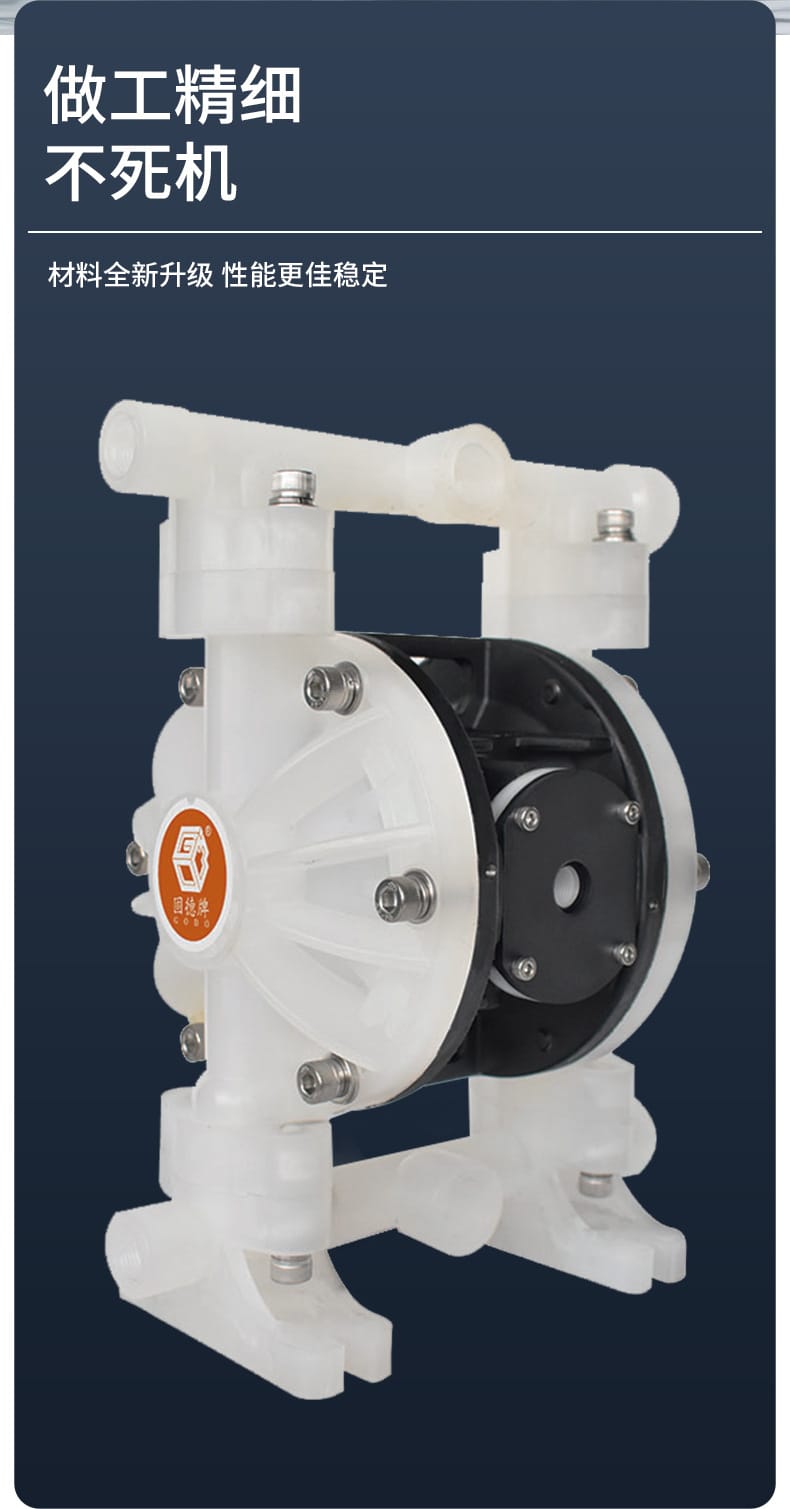

- 做工精細 材料升級：采用全新升級材料，多種材質可選（不銹鋼、鋁合金、氟塑料、球鐵、PP 工程塑料），適應不同工況，耐腐蝕性與耐磨性俱佳。

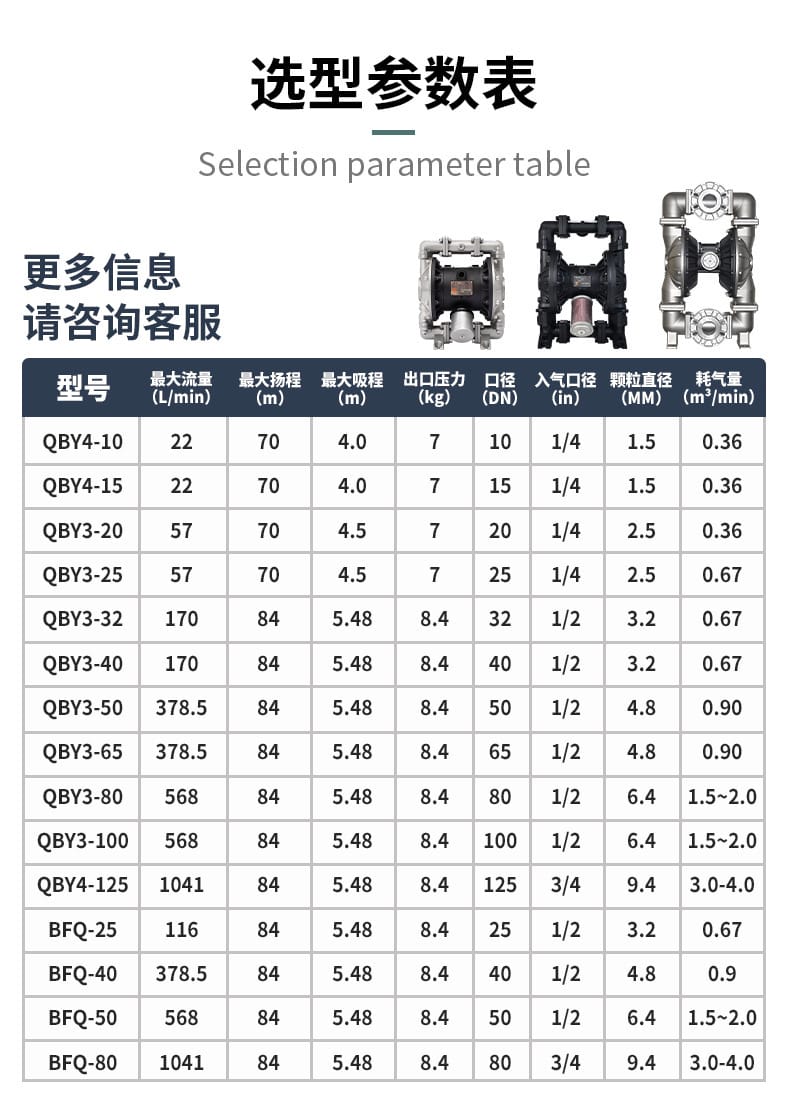

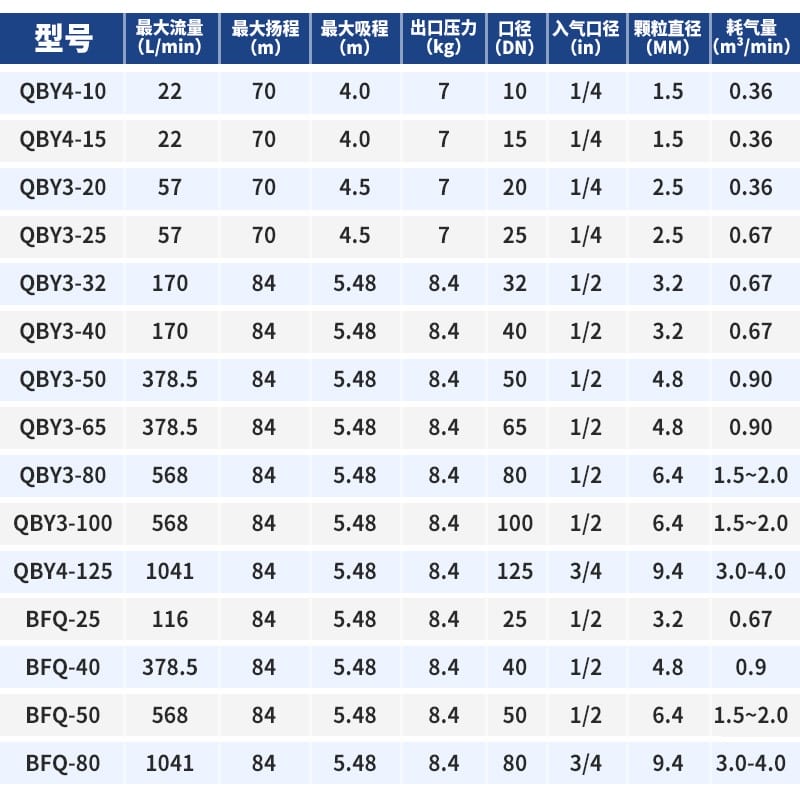

技術參數
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg) |
口徑 (DN) |
入氣口徑 (in) |
顆粒直徑 (MM) |
耗氣量 (m3/min) |
| QBY4-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
0.36 |
| QBY4-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
0.36 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
0.36 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
0.67 |
| QBY3-32 |
170 |
84 |
5.4 |
8 |
32 |
1/2 |
3.2 |
0.67 |
| QBY3-40 |
170 |
84 |
5.4 |
8 |
40 |
1/2 |
3.2 |
0.67 |
| QBY3-50 |
378.5 |
84 |
5.4 |
8 |
50 |
1/2 |
4.8 |
0.90 |
| QBY3-65 |
378.5 |
84 |
5.4 |
8 |
65 |
1/2 |
4.8 |
0.90 |
| QBY3-80 |
568 |
84 |
5.4 |
8 |
80 |
1/2 |
6.4 |
1.5~2.0 |
| QBY3-100 |
568 |
84 |
5.4 |
8 |
100 |
1/2 |
6.4 |
1.5~2.0 |
| QBY4-125 |
1041 |
84 |
5.4 |
8 |
125 |
3/4 |
9.4 |
3.0-4.0 |
| BFQ-25 |
116 |
84 |
5.4 |
8 |
25 |
1/2 |
3.2 |
0.67 |
| BFQ-40 |
378.5 |
84 |
5.4 |
8 |
40 |
1/2 |
4.8 |
0.9 |
| BFQ-50 |
568 |
84 |
5.4 |
8 |
50 |
1/2 |
6.4 |
1.5~2.0 |
| BFQ-80 |
1041 |
84 |
5.4 |
8 |
80 |
3/4 |
9.4 |
3.0-4.0 |
應用行業

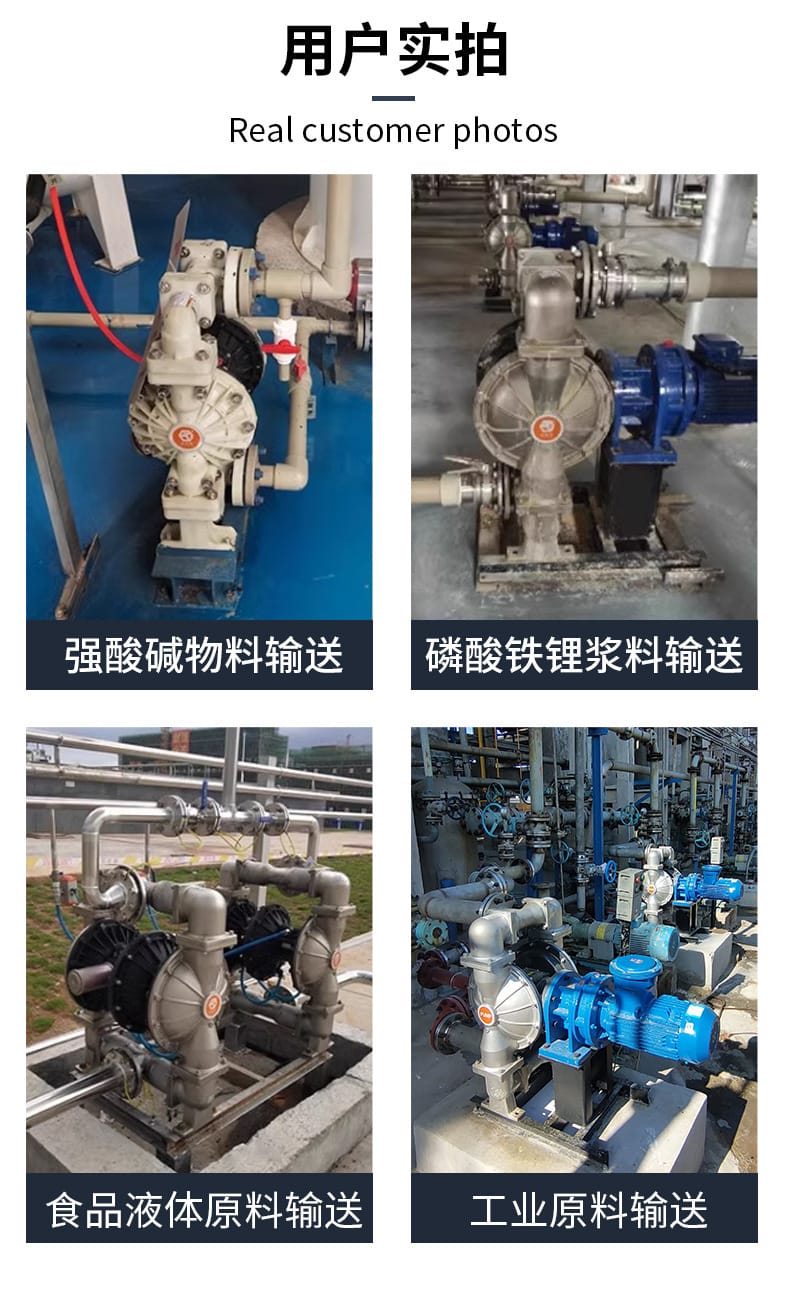

本產品廣泛適用于以下領域，可根據物料特性選擇對應材質：
- 食品行業：食品液體原料輸送、酒類釀造、乳制品加工。
- 化工生產：強酸堿物料輸送（硫酸、鹽酸、王水等）、腐蝕性化學品、涂料、膠水、有機溶劑。
- 油氣能源：油品、有機溶劑輸送，油田作業。
- 污水處理：泥漿、污水、清水處理，環保工程。
- 其他領域：制藥、化妝品、電池漿料（如磷酸鐵鋰）、工業原料輸送。
安裝條件

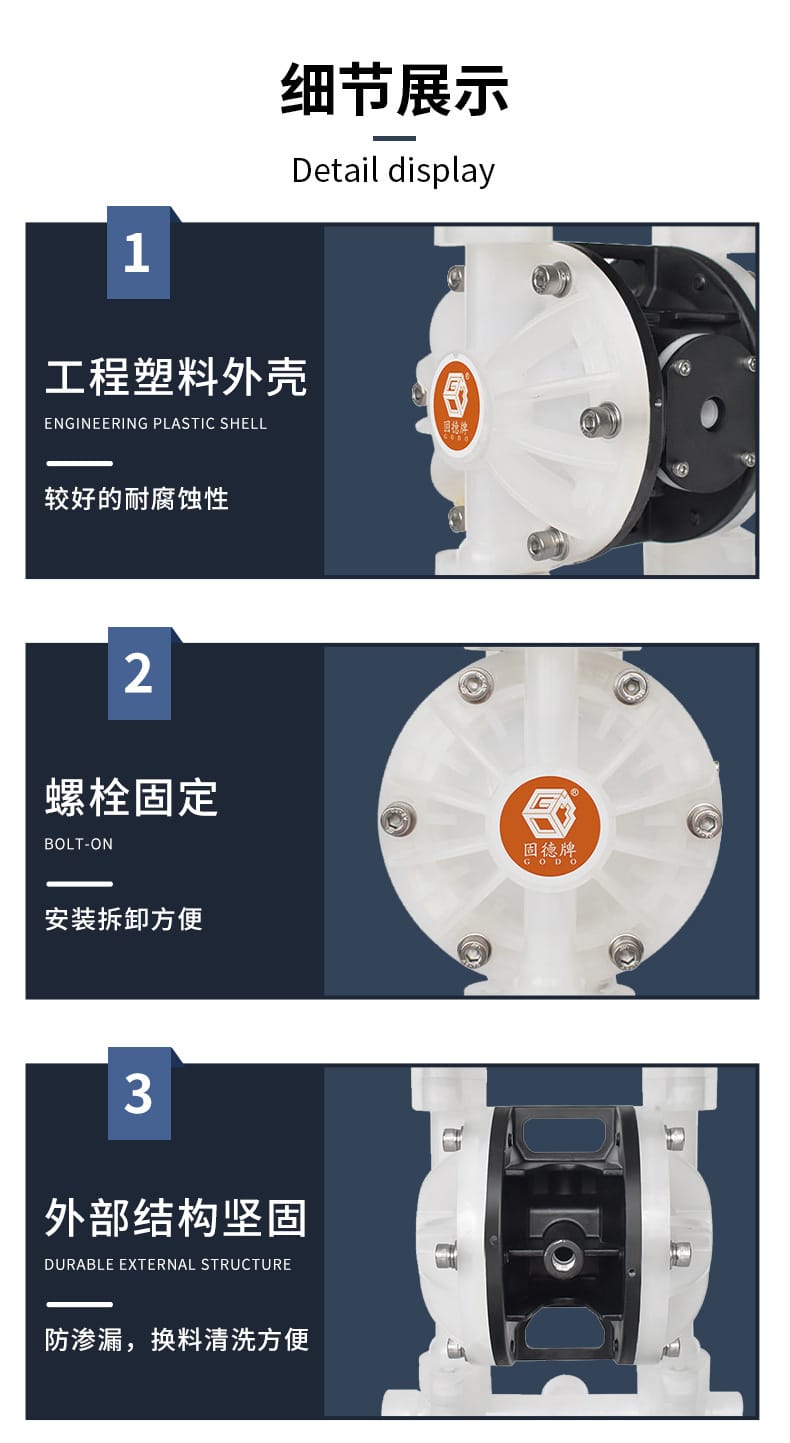

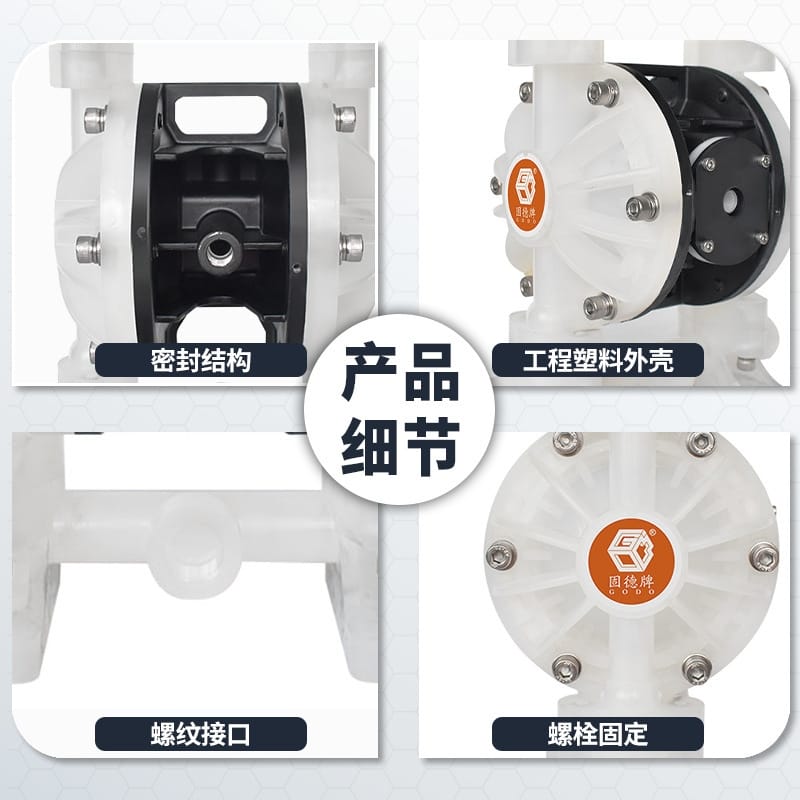

- 連接方式：采用螺栓固定（Bolt-on）結構，安裝拆卸方便，外部結構堅固，防滲漏設計。
- 氣源要求：需配備穩定的壓縮空氣源，根據型號選擇對應的入氣口徑（1/4" ~ 3/4"），確保供氣壓力滿足工作需求。
- 管路匹配：進出口口徑從 DN10 至 DN125，請根據實際管路規格進行匹配，注意顆粒直徑限制以防堵塞。
- 環境要求：適合一般工業環境，部分型號具備防爆認證，需在符合防爆要求的區域使用相應認證機型。
- 空間預留：考慮到維護便利性，安裝位置應預留足夠的檢修空間，便于換料清洗。
注意事項
- 收貨檢查：簽收時務必檢查外包裝是否完整，如有破損明顯擠壓變形或拆開痕跡，請當著快遞員面拆箱驗貨，仔細核對數量及質量，確認無誤后方可簽收。
- 材質匹配：請根據輸送介質的化學性質選擇合適的泵體材質（如強酸選氟塑料，清水選鑄鐵等），錯誤的材質選擇可能導致設備損壞。
- 測試建議：收到貨后，如果一定要做測試，可先進行清水測試。如有問題可聯系客服進行售后處理。
- 退換政策：因設備為工業品，如果使用輸送物料污染設備的，非質量問題影響二次銷售概不退換。在不影響第二次銷售的情況下，支持七天無理由退換貨。
- 物流說明：默認中通快遞或中通快運，如需發順豐等其他快遞，下單前請務必先與客服溝通協商費用。商品如因質量問題引起的退換貨由本店承擔運費，非質量問題由買家承擔。
