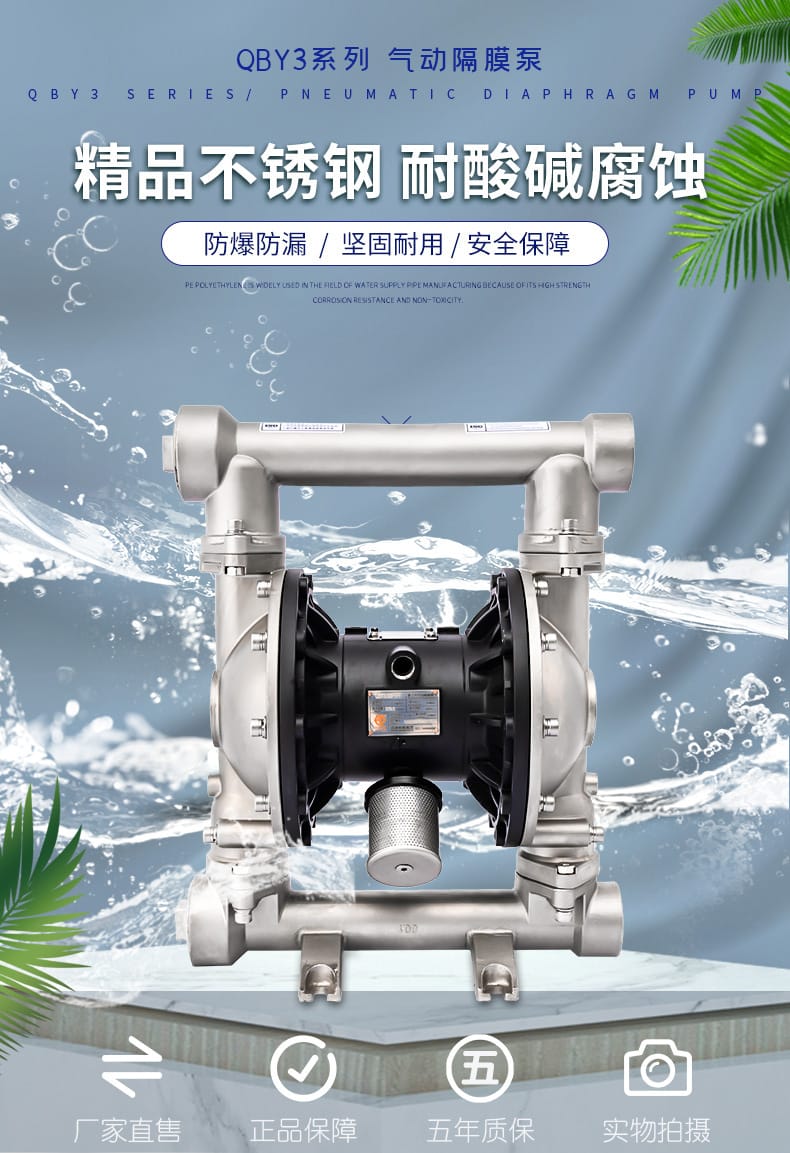

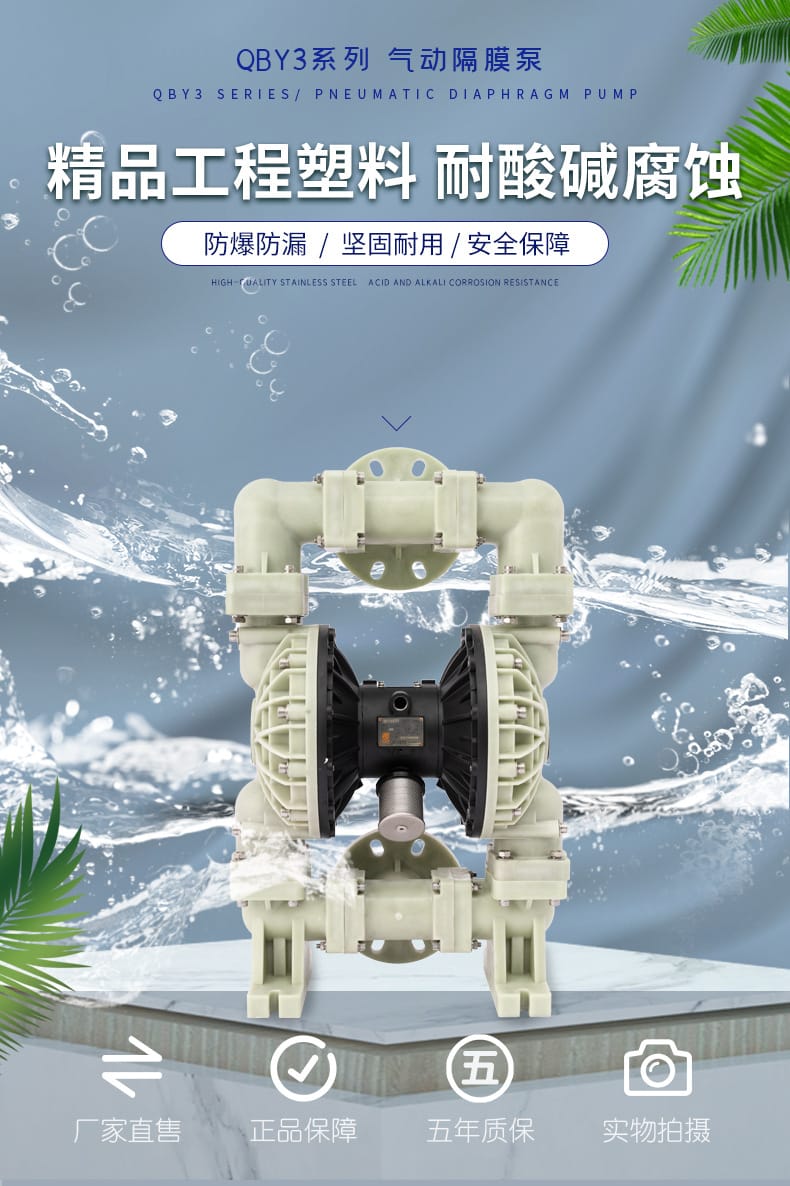

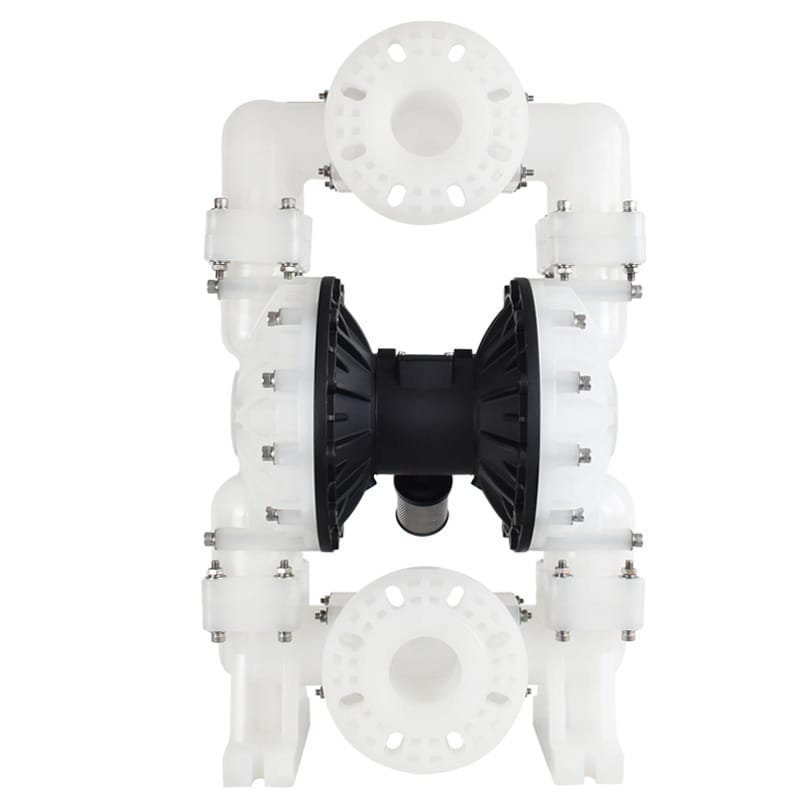

上海邊鋒 QBY3-80STFF 氣動隔膜泵產品詳解
一、核心特點

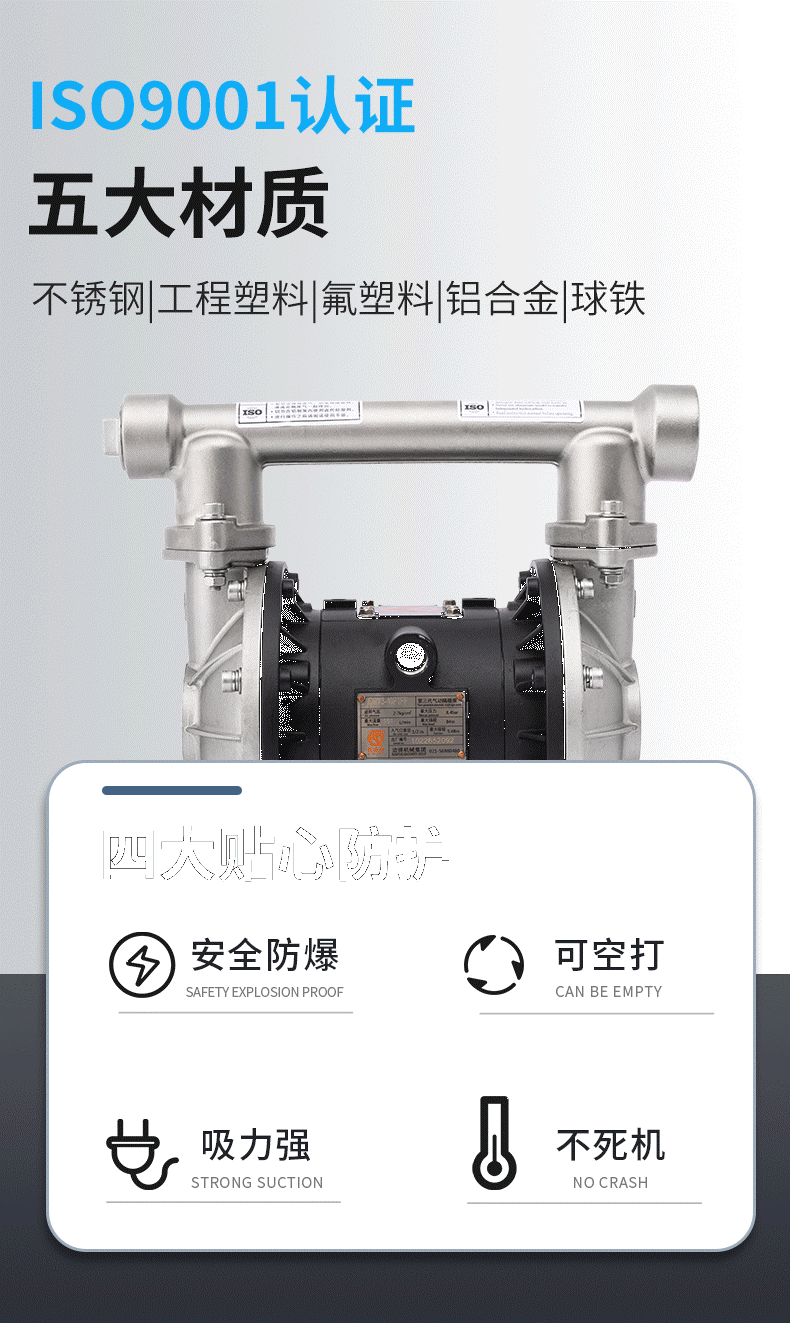

- 五大材質可選：提供不銹鋼、工程塑料（PE/PP/PVDF）、氟塑料、鋁合金、球鐵等多種材質，滿足不同介質需求。
- 卓越耐腐蝕性：專為耐酸堿、防腐蝕工況設計，適用于強腐蝕性液體輸送。
- 安全防爆設計：通過防爆合格證認證，配備金屬消聲器，適合易燃易爆環境。

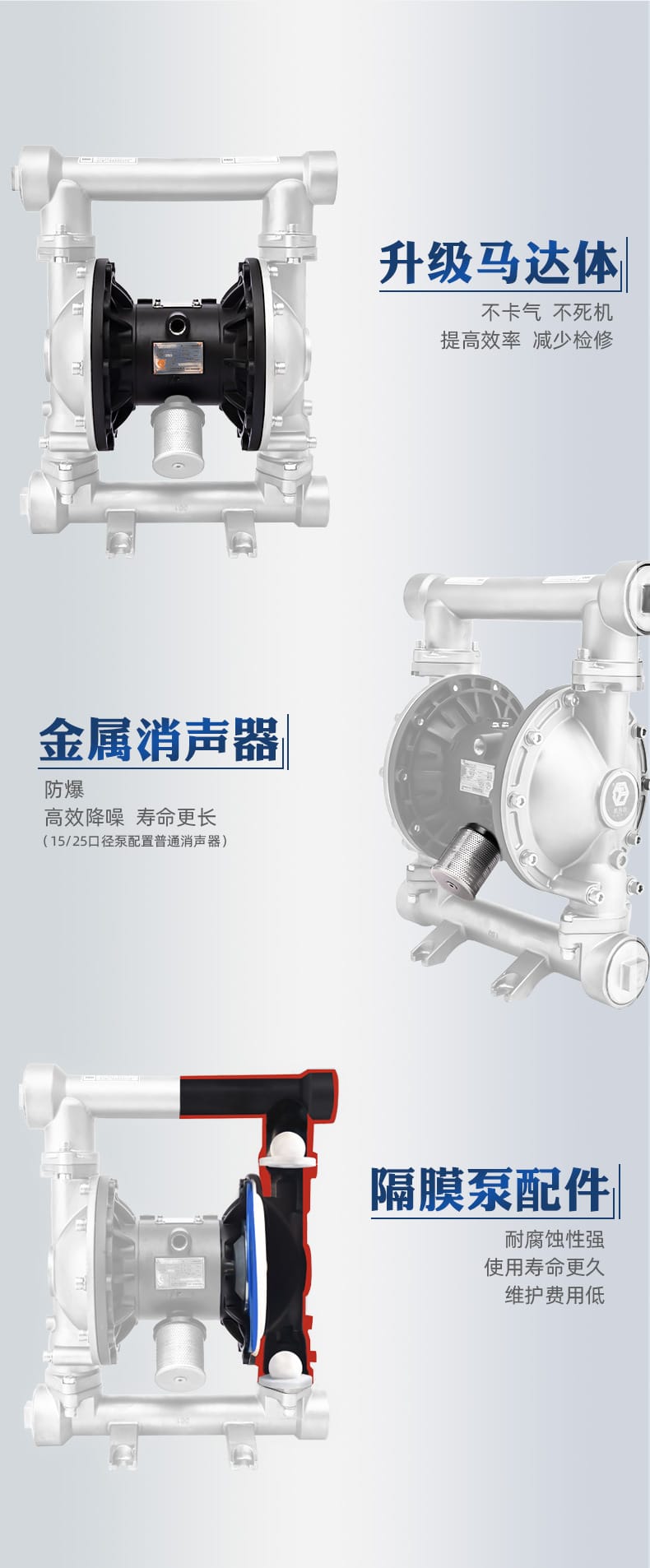

- 高效穩定運行：升級馬達體技術，氣流穩、不卡氣、不死機；支持空打（可空轉），延長使用壽命。
- 低噪長壽命：優化排氣結構，噪音小，維護費用低，整機堅固耐用。
- 品質保障：ISO9001 質量管理體系認證，歐盟 CE 認證，浙江制造認證，五年質保。

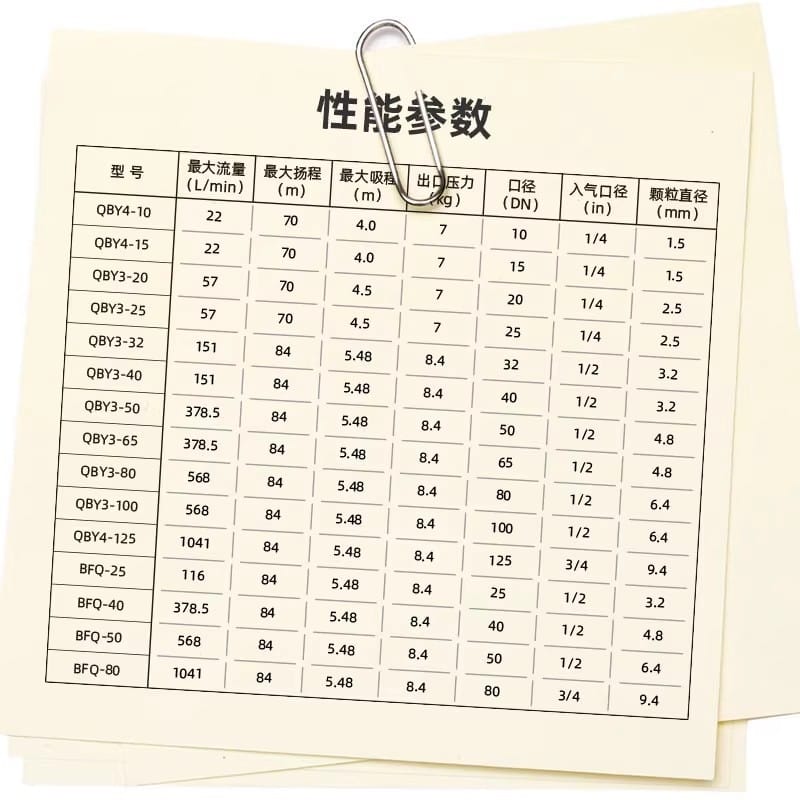

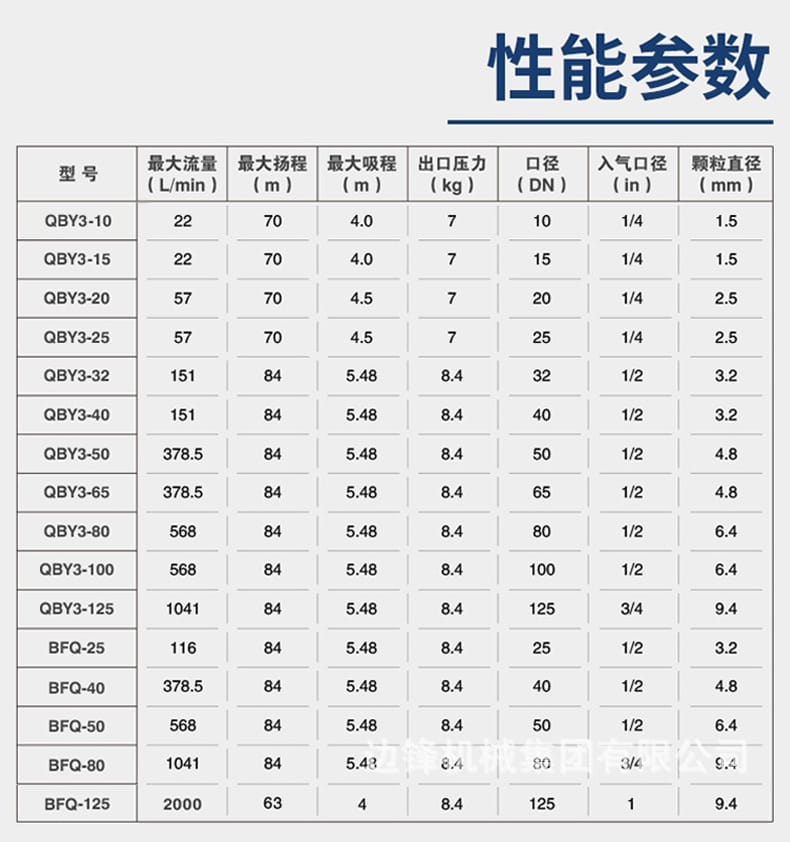

二、技術參數
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg) |
口徑 (DN) |
入氣口徑 (in) |
顆粒直徑 (mm) |
| QBY3-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
| QBY3-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
3.2 / 4.8 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
| BFQ-125 |
2000 |
63 |
4.0 |
8.4 |
125 |
1 |
9.4 |
注：以上參數基于標準工況，具體性能可能因介質特性及氣源壓力略有波動。

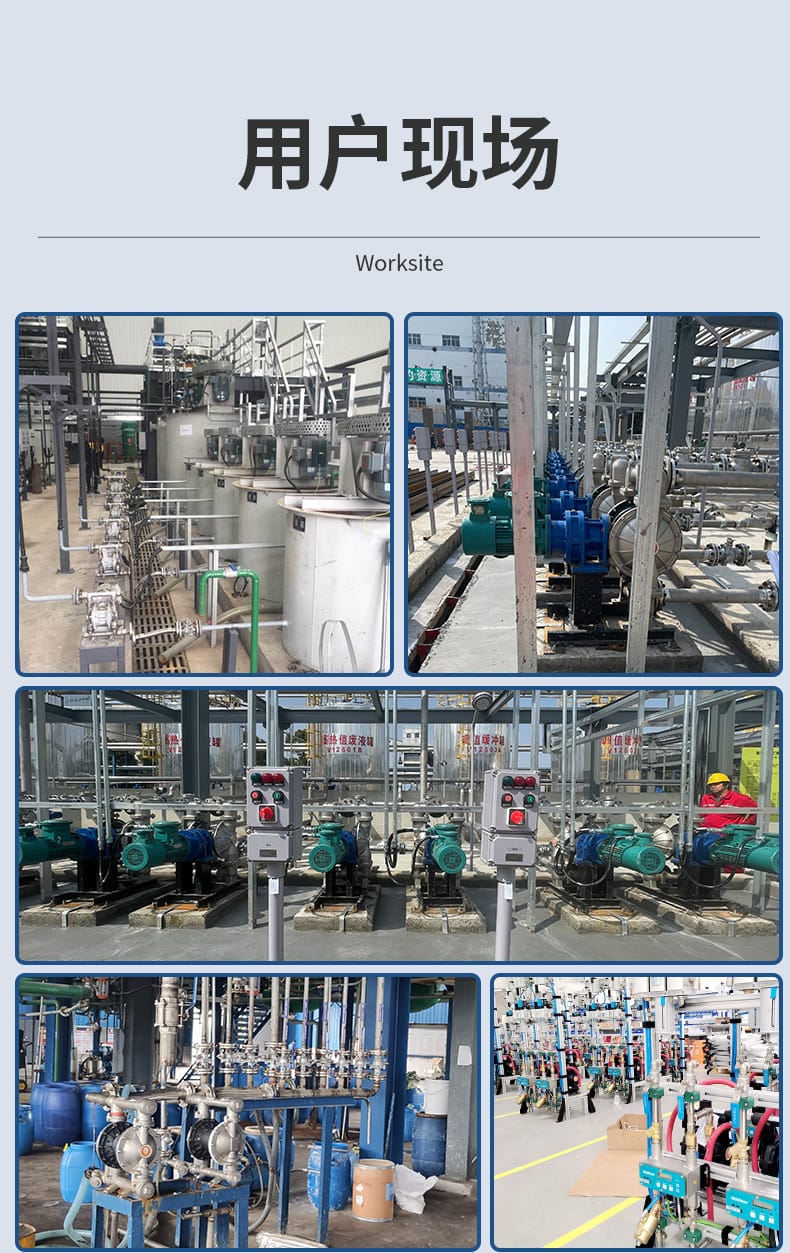

三、應用行業
憑借優異的耐腐、防爆及衛生級特性，廣泛應用于以下領域：
- 化學工業：酸堿液、有機溶劑、樹脂、顏料輸送。
- 水處理行業：污水排放、藥劑投加、海水淡化。
- 食品飲料：果汁、酒類、乳制品輸送（符合衛生標準）。
- 醫藥制藥：藥液混合、原料輸送。
- 涂裝建材：油漆、涂料、膠水、粘合劑輸送。
- 其他領域：電子電鍍、陶瓷釉料、采礦選礦等。
四、安裝條件
- 氣源要求：
- 需配備穩定的壓縮空氣源，工作壓力建議范圍為 0.4-0.7 MPa。
- 進氣口需安裝油水分離器，確?？諝飧稍锴鍧?，防止內部元件損壞。
- 管路連接：
- 進出口管道口徑應與泵體接口匹配（如 QBY3-80 為 DN80），避免縮徑影響流量。
- 進液管應盡量短且直，減少彎頭，確保吸入效率。
- 環境要求：
- 安裝場所應通風良好，環境溫度適宜，避免極端高溫或低溫。
- 若用于防爆區域，必須確保接地良好，并嚴格遵守防爆規范。
- 基礎固定：
- 泵體應安裝在平穩基礎上，必要時加裝減震墊以減少震動和噪音。
五、注意事項
- 啟動前檢查：確認進出閥門狀態正確，氣源壓力正常，無泄漏現象。
- 嚴禁超壓：不得超過泵體標注的最大出口壓力，以防密封件損壞或泵體破裂。

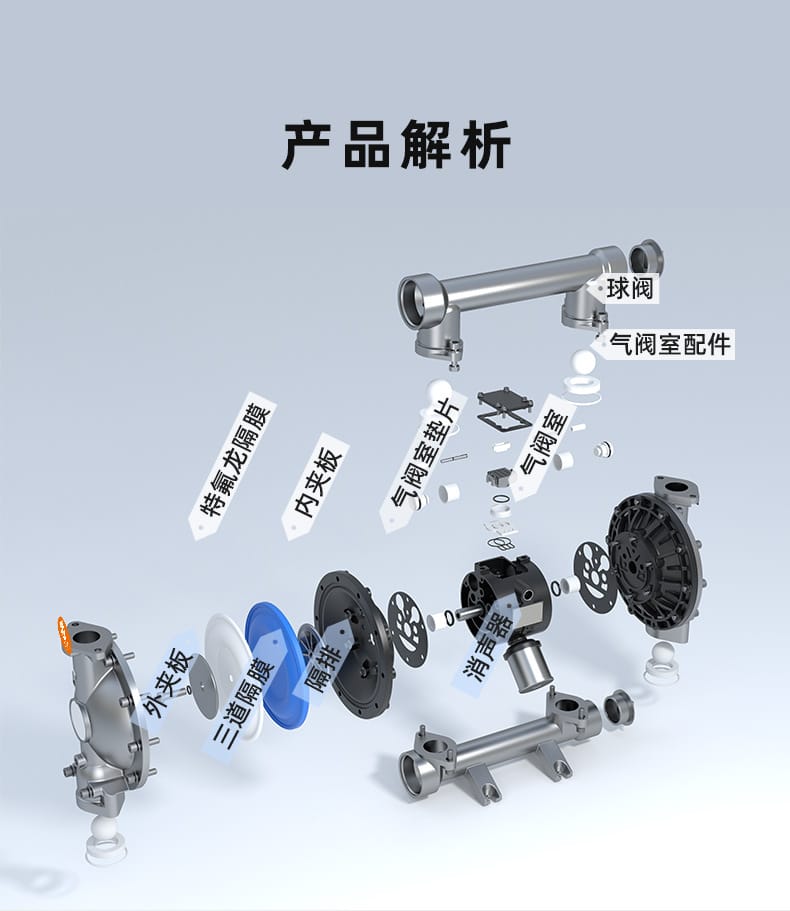

- 定期維護：定期檢查隔膜片、球閥、密封圈等易損件，發現磨損及時更換（建議根據使用頻率每 3-6 個月檢查一次）。
- 冬季防凍：在寒冷季節停機后，務必排空泵內及管路中的殘留液體，防止凍結損壞。
- 空轉保護：雖然具備可空打功能，但建議避免長時間干運轉，以延長使用壽命。
- 正品識別：購買時請認準邊鋒機械集團官方渠道，享受正品保障及五年質保服務。
