邊鋒固德牌鋼襯四氟氣動隔膜泵 BFQCF 系列產品手冊
1. 產品概述
品牌：邊鋒固德（Bianfeng Gude）
制造商：邊鋒機械集團

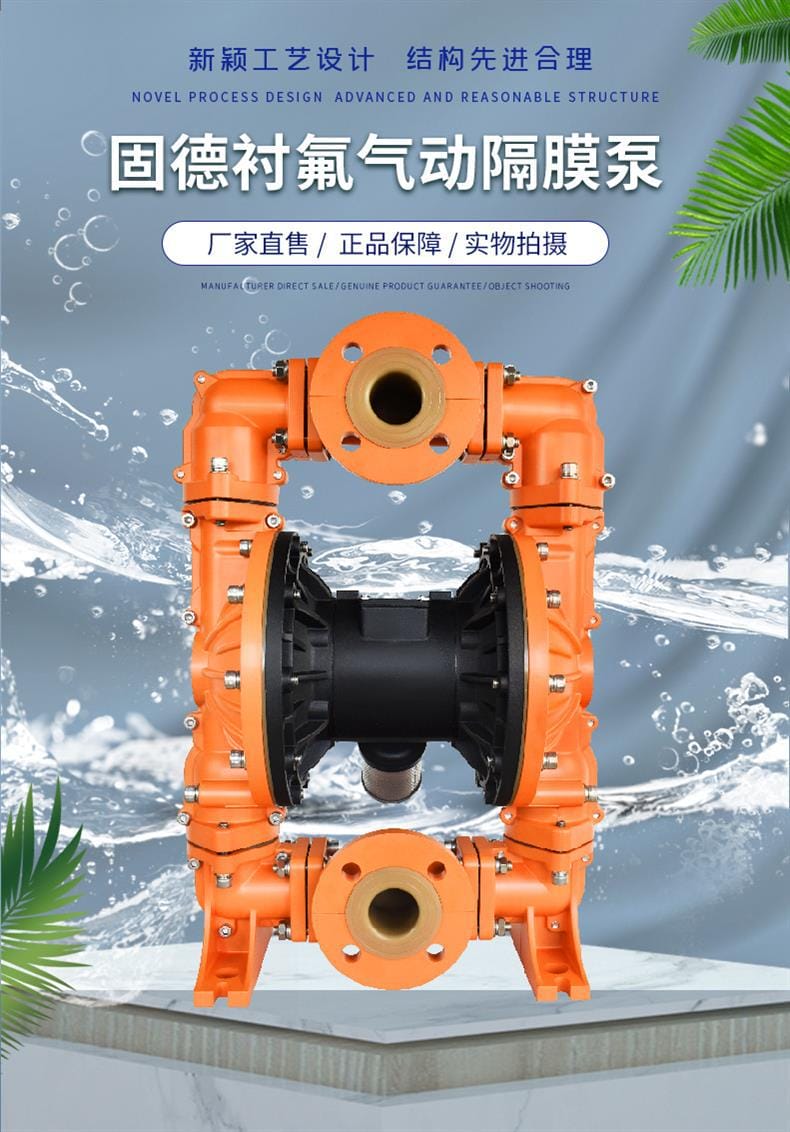

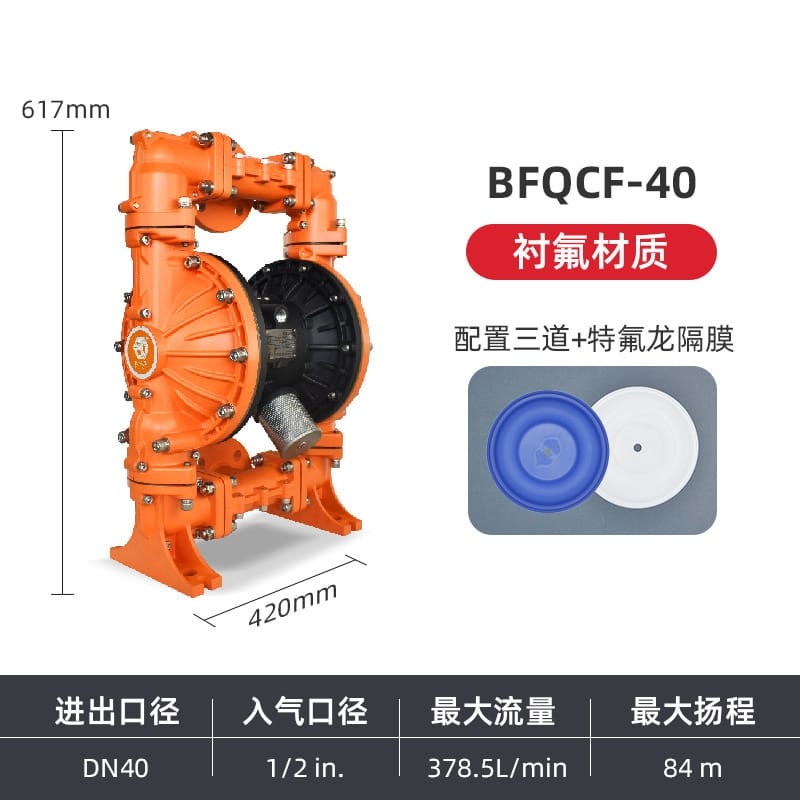

產品名稱：鋼襯四氟氣動隔膜泵 BFQCF 系列 / 防爆流體襯氟隔膜泵
核心定位：隔膜泵專家，專注打造高品質防爆流體輸送設備。通過 ISO9001 認證，擁有多項國內外專利與榮譽。
2. 核心特點
本產品采用新穎工藝設計，結構先進合理，具備以下顯著優勢：

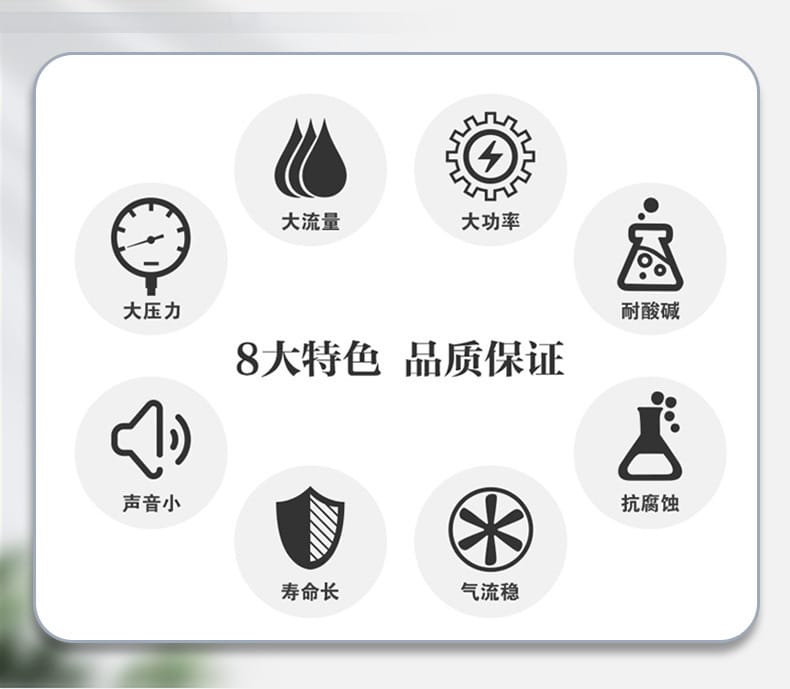

2.1 八大特色品質
- 大流量、大功率、大壓力：滿足高強度輸送需求。
- 耐酸堿腐蝕：鋼襯四氟材質，適應強腐蝕性介質。

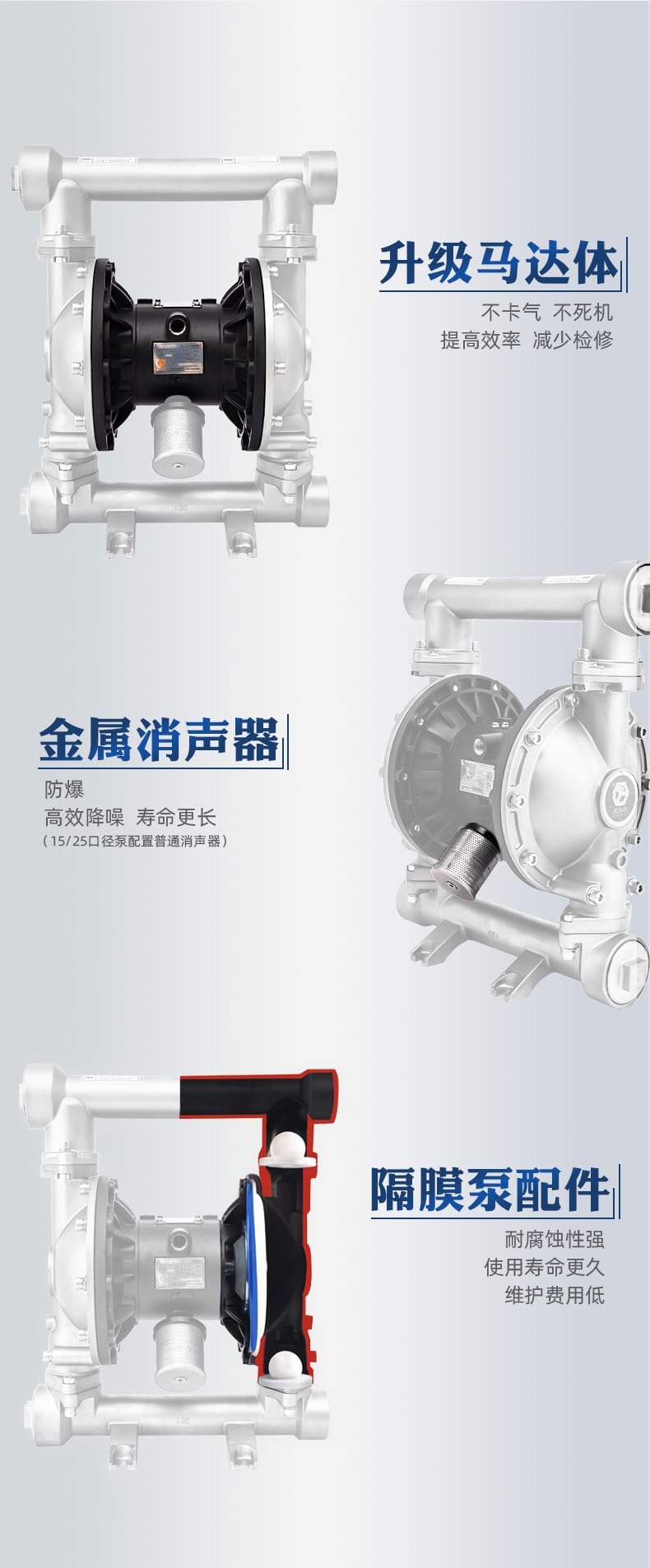

- 低噪音：配備金屬消聲器，高效降噪。
- 長壽命：關鍵部件耐腐蝕性強，維護費用低。
- 氣流穩：運行平穩，減少脈動。
- 聲音小：優化馬達體設計，降低運行噪音。
- 不卡氣、不死機：升級馬達體結構，提高效率，減少檢修頻率。
- 抗腐蝕：全氟塑料及特種合金接觸面。

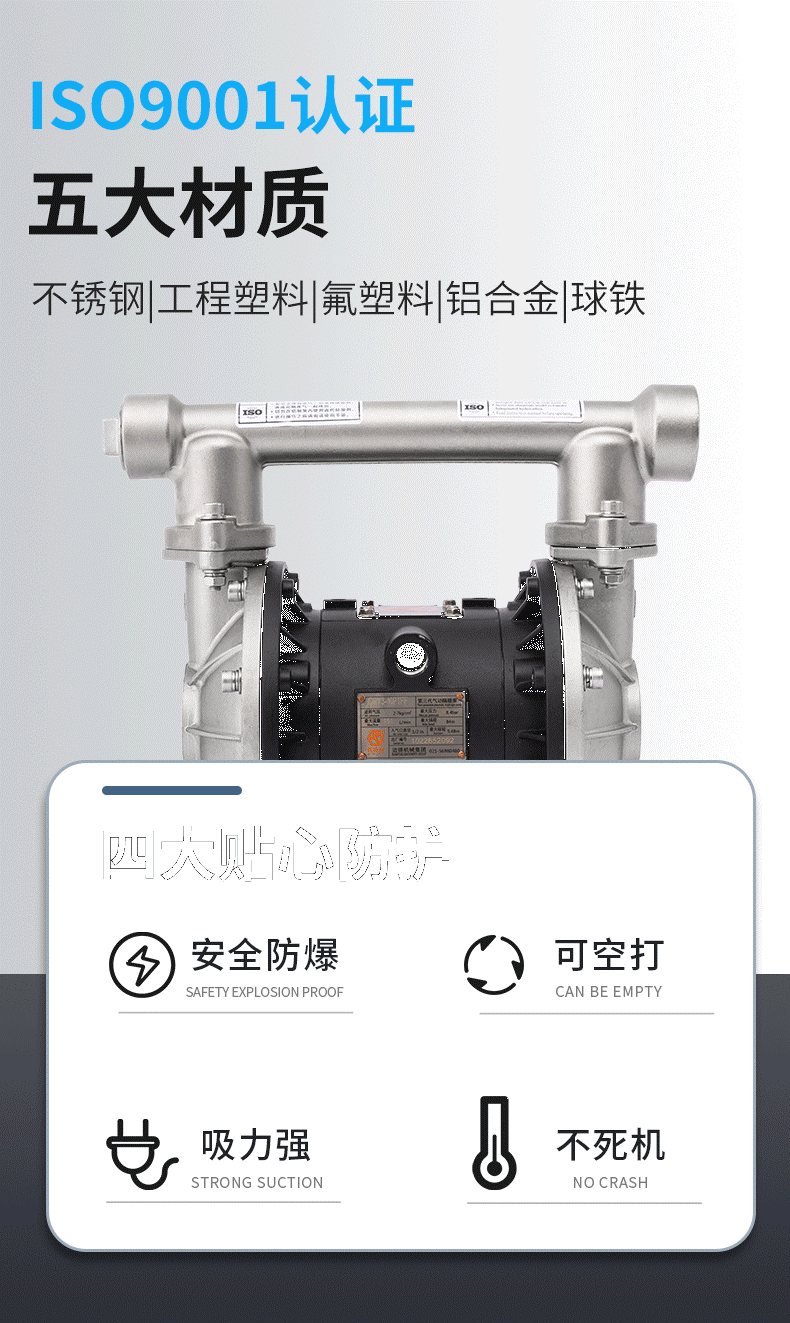

2.2 四大貼心防護
- 安全防爆：符合防爆標準，適用于易燃易爆環境。
- 可空打：允許干運轉，不會損壞泵體。
- 不死機：智能氣閥設計，防止卡死。
- 易維護：模塊化配件設計，更換便捷。
2.3 五大可選材質
- 不銹鋼
- 工程塑料
- 氟塑料（PTFE）
- 鋁合金
- 球鐵

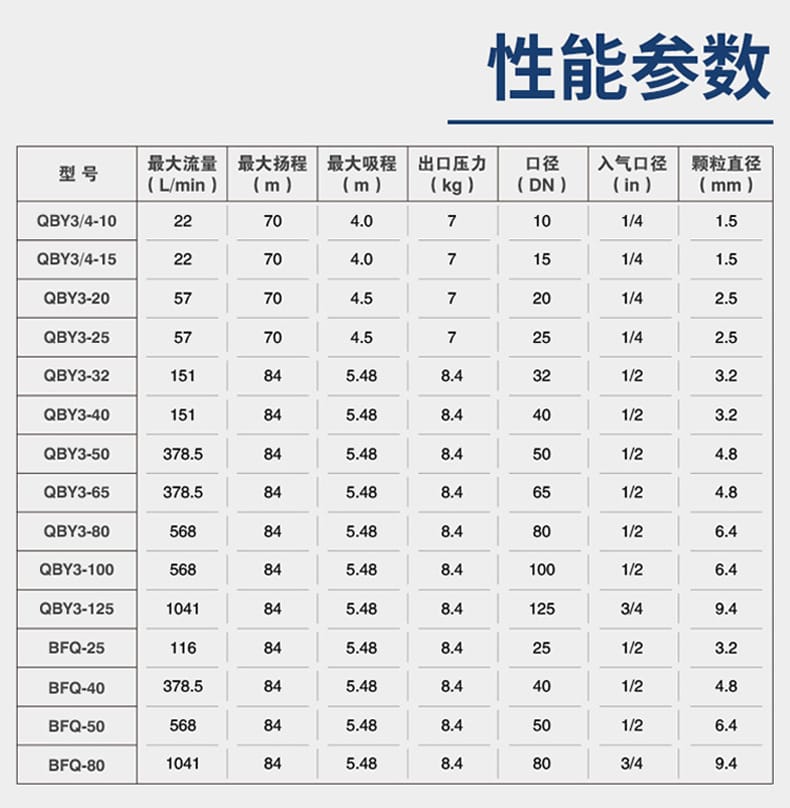

3. 技術參數
以下為 BFQCF/QBY3 系列典型性能參數表（數據僅供參考，具體以實物為準）：
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg/cm2) |
口徑 DN (mm) |
入氣口徑 (inch) |
顆粒直徑 (mm) |
| QBY3/4-10 |
270 |
4.0 |
7 |
10 |
10 |
1/4 |
1.5 |
| QBY3/4-15 |
270 |
4.0 |
7 |
15 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.4 |
8.4 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.4 |
8.4 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378 |
84 |
5.4 |
8.4 |
50 |
1/2 |
4.8 |
| QBY3-65 |
378 |
84 |
5.4 |
8.4 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.4 |
8.4 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.4 |
8.4 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.4 |
8.4 |
125 |
3/4 |
9.4 |
| BFQ-25 |
116 |
84 |
5.4 |
8.4 |
25 |
1/2 |
3.2 |
| BFQ-40 |
378 |
84 |
5.4 |
8.4 |
40 |
1/2 |
4.8 |
| BFQ-50 |
568 |
84 |
5.4 |
8.4 |
50 |
1/2 |
6.4 |
| BFQ-80 |
1041 |
84 |
5.4 |
8.4 |
80 |
3/4 |
9.4 |
備注：15/25 口徑泵配置普通消聲器，其他建議配置金屬消聲器以獲得更佳降噪效果。

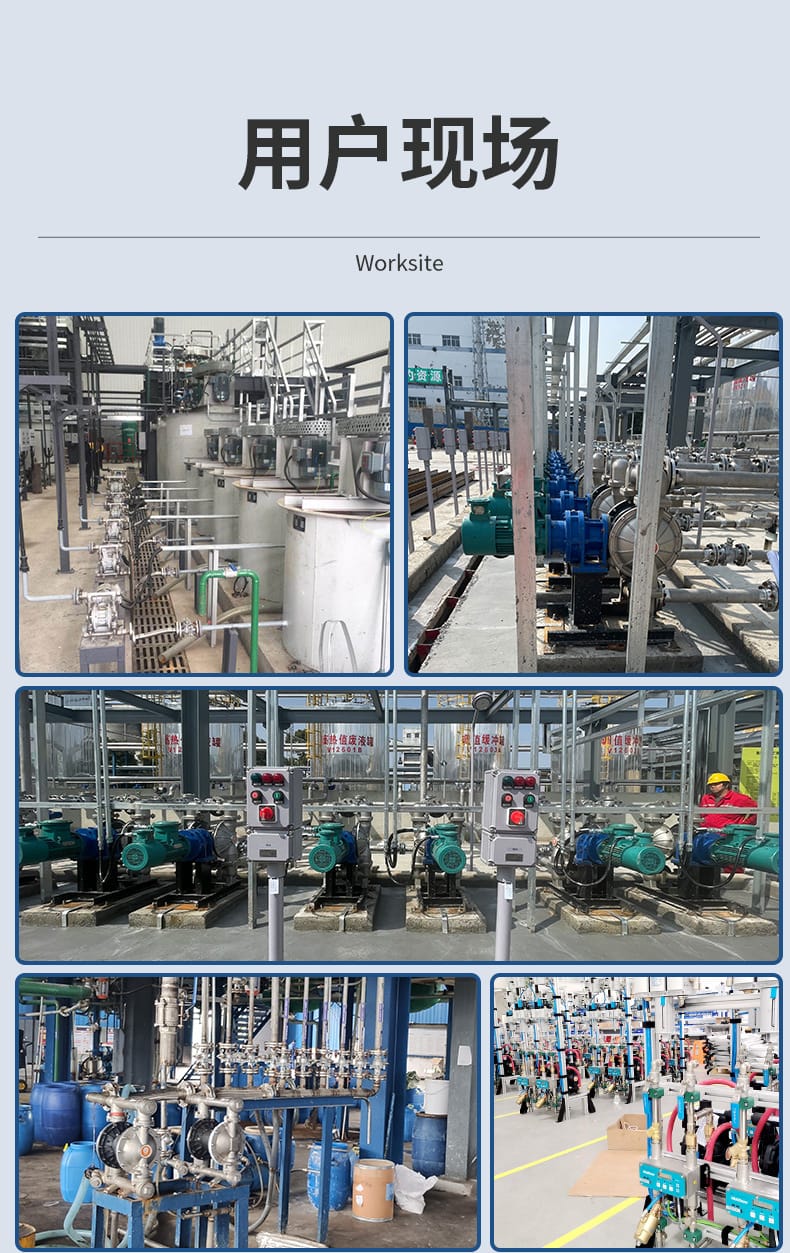

4. 應用行業
基于世界 500 強合作伙伴案例及泵體特性，廣泛適用于以下領域：
- 石油化工：中石油、中石化、三井物產等（輸送各類油品、化學溶劑）。
- 食品飲料：中糧、伊利、維達、三得利啤酒等（衛生級輸送、添加劑混合）。
- 醫藥健康：國藥集團、仁和藥業等（藥液傳輸、無菌環境作業）。
- 工程建設：中國中鐵、徐工集團、立邦涂料等（油漆、涂料、泥漿輸送）。
- 新能源與環保：比亞迪、華友鈷業、上海環博會項目（電池漿料、廢水處理）。
- 其他：造紙、紡織、印染等行業。
5. 安裝條件
為確保泵體正常運行，請滿足以下基礎安裝條件：
- 氣源要求：
- 提供潔凈、干燥的壓縮空氣。
- 工作壓力范圍通常需在 0.1~0.7 MPa 之間（參考常規氣動泵標準）。
- 確保氣源連接管徑匹配泵體入氣口徑（如 1/4", 1/2" 等）。
- 管路支撐：
- 進出口管路應設置獨立支撐，避免重量直接作用于泵體法蘭。
- 管道連接處需密封良好，防止泄漏。
- 環境要求：
- 安裝現場應通風良好，避免極端高溫或潮濕環境（除非特殊定制）。
- 防爆區域安裝需嚴格遵守國家防爆電氣設備安裝規范。
- 固定方式：
- 建議使用地腳螺栓或支架將泵體固定在平整基礎上，減少震動。
6. 注意事項
在使用過程中，請務必遵守以下事項以保證安全與壽命：
- 定期維護：定期檢查隔膜片、球閥及密封圈磨損情況，及時更換耗材。
- 氣源過濾：務必在進氣口前安裝油水分離器，防止雜質進入氣閥室導致卡頓。
- 嚴禁超壓：切勿超過銘牌規定的最大出口壓力，以免損壞泵體結構。
- 停機操作：長期停機時，應排空泵腔內殘留液體，清洗并干燥，防止腐蝕或結晶。
- 安全防護：雖然具備防爆功能，但在易燃易爆場所仍需做好靜電接地處理。
- 配件選擇：根據輸送介質的性質選擇合適的材質（如強酸選氟塑料，耐磨選不銹鋼等）。
7. 服務與支持
- 廠家直售：正品保障，實物拍攝，拒絕中間商差價。
- 售后團隊：專業售后技術支持，用心服務。

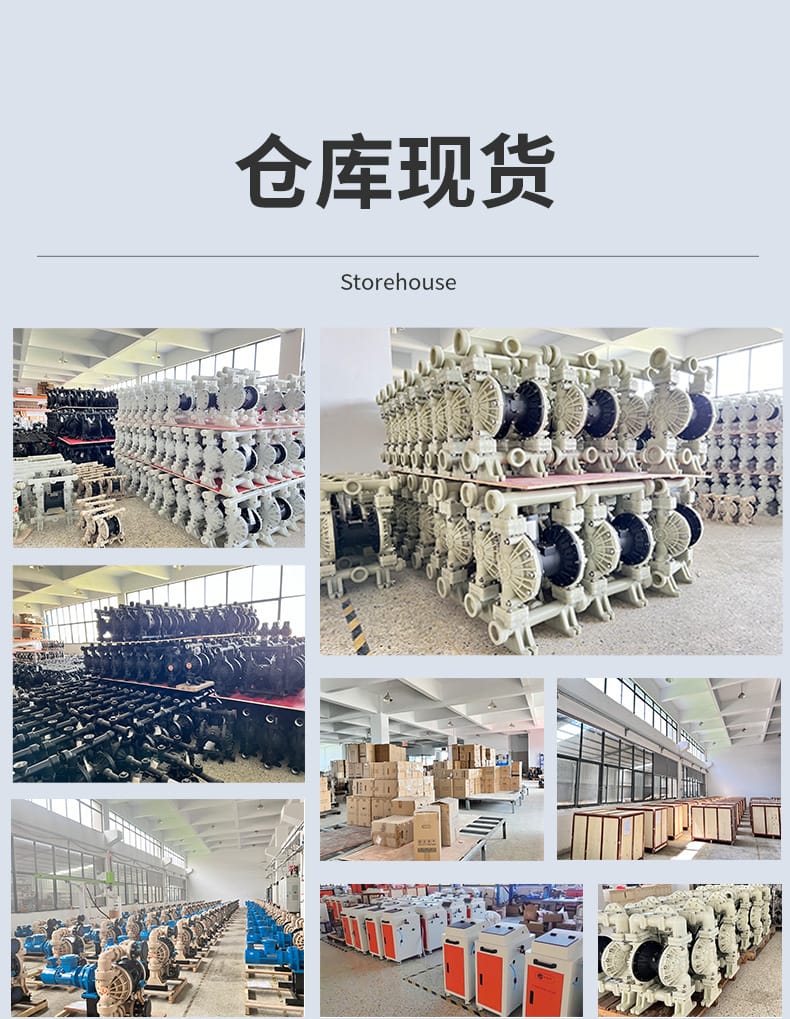

- 發貨能力：支持全國各地發貨以及海外市場，倉庫現貨供應。

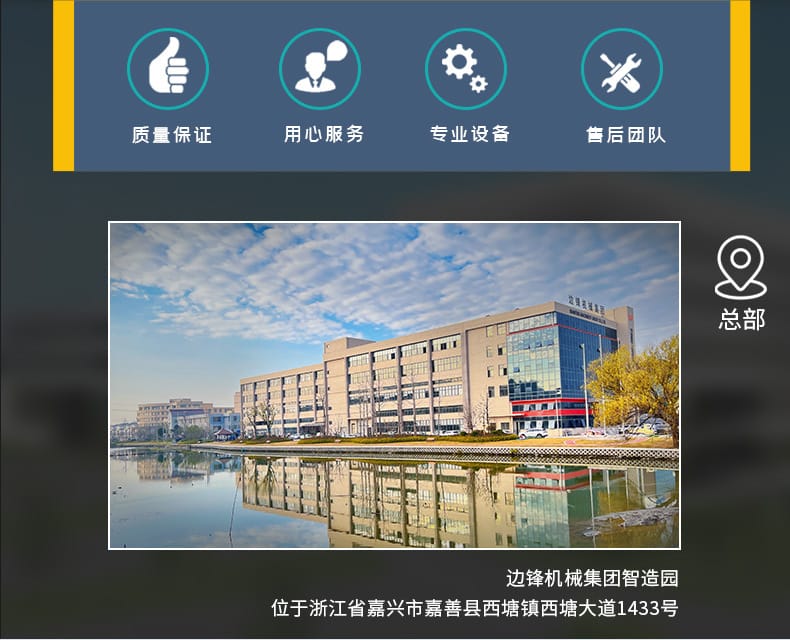

- 公司地址：浙江省嘉興市嘉善縣西塘鎮西塘大道 1433 號（邊鋒機械集團智造園）。

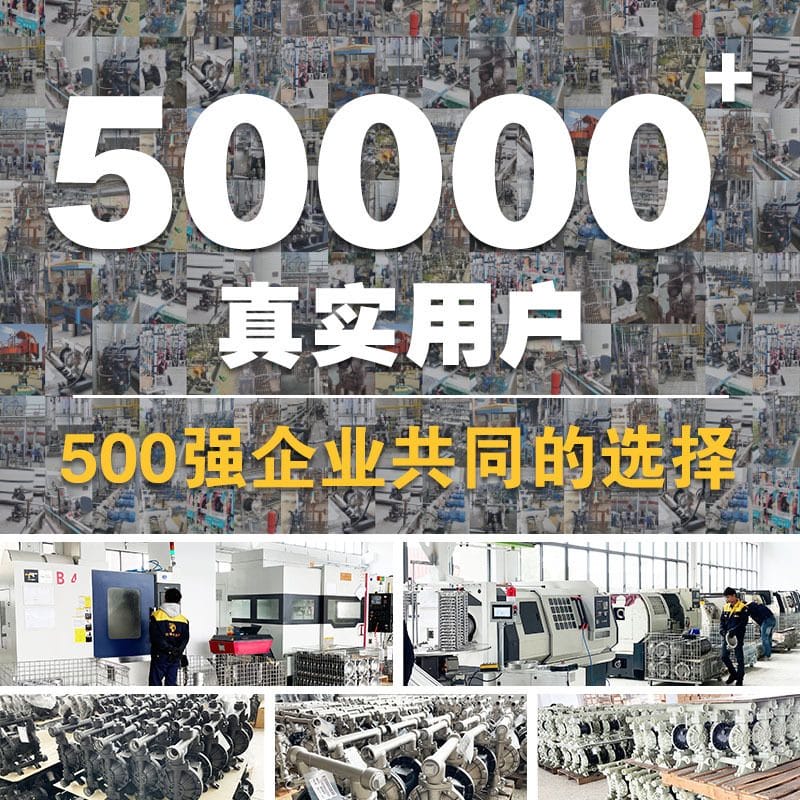

- 企業規模：園區面積 15000㎡，服務網點 32 個，客戶數 5000+。
注：本手冊內容基于邊鋒機械集團公開資料整理，具體參數請以實際出廠合格證及說明書為準。
