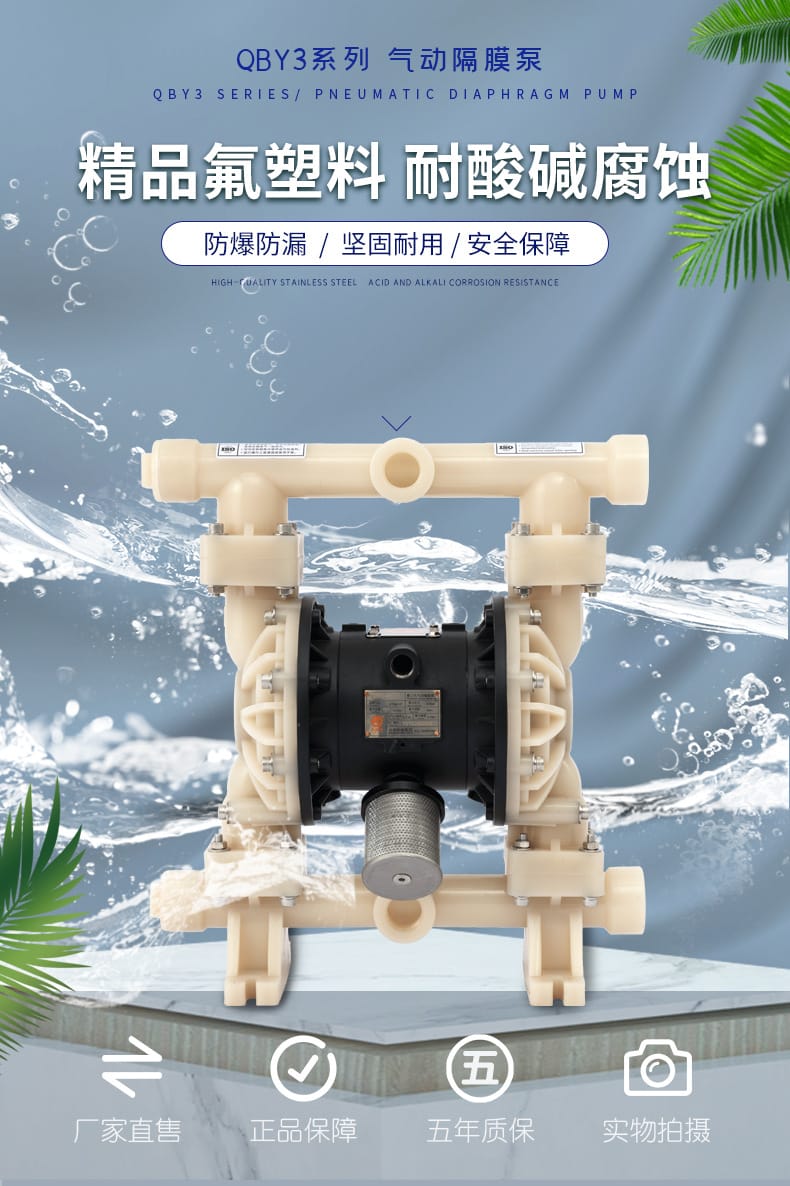

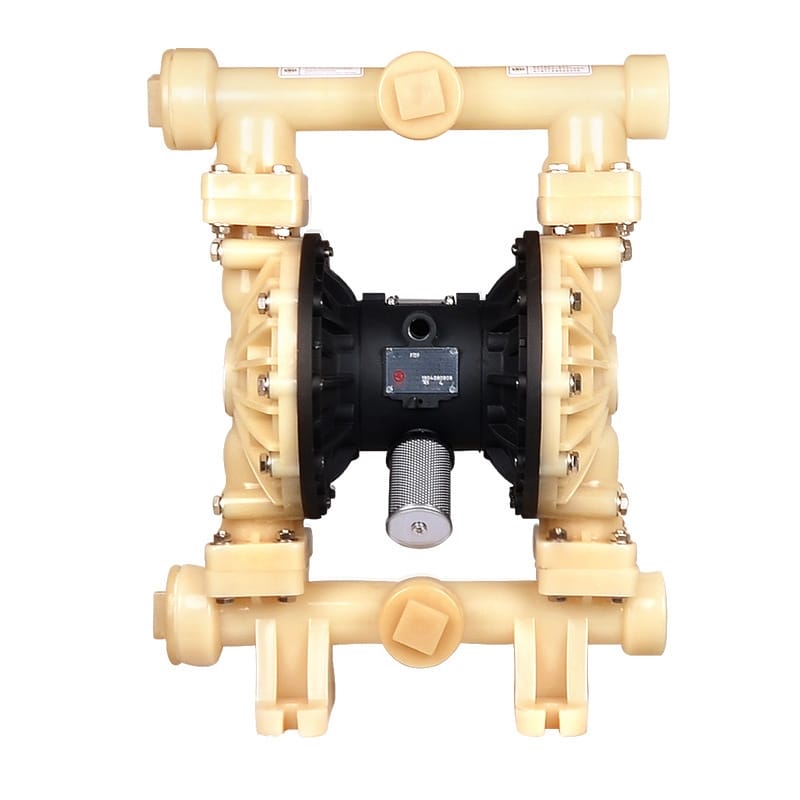

邊鋒固德 QBY3-50FTFF 氣動隔膜泵產品說明書
一、核心特點

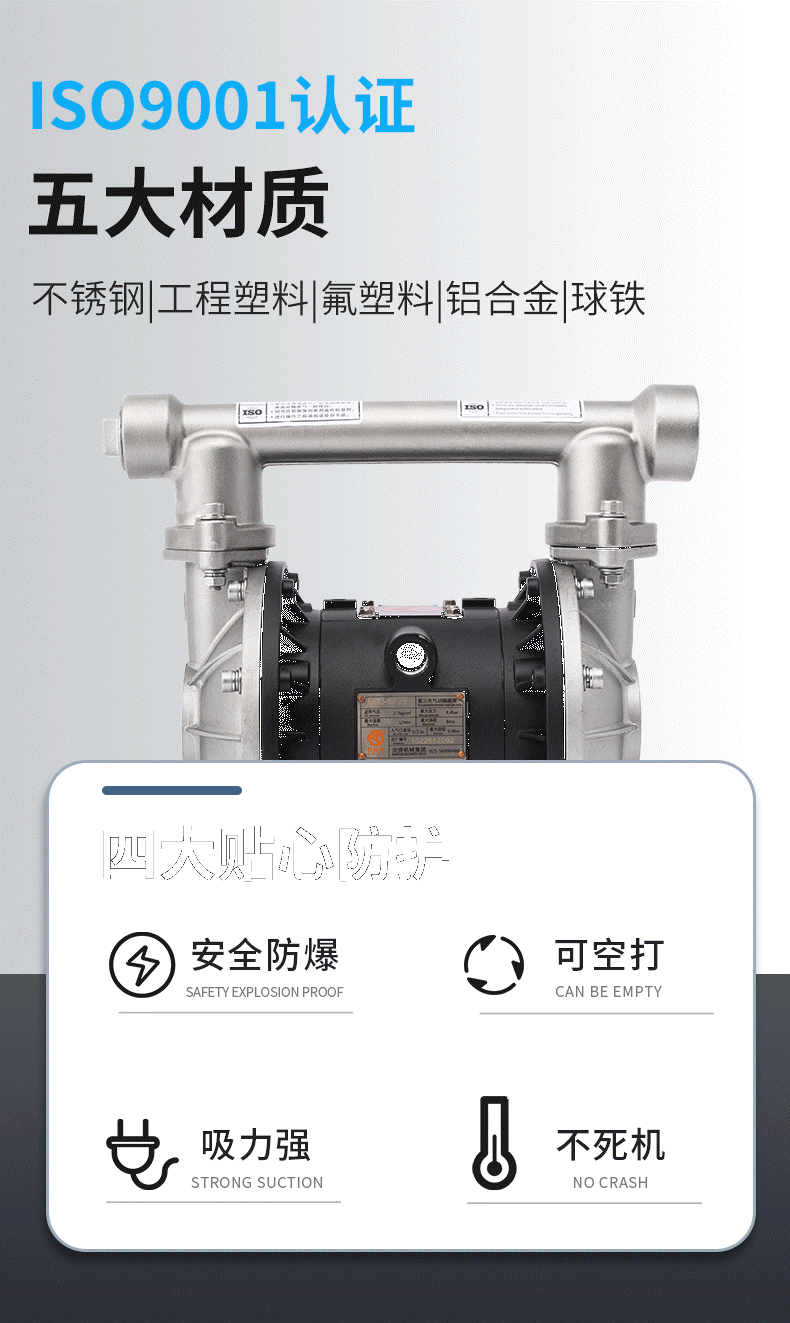

- 材質卓越：采用 PVDF 全氟材質，具備極強的耐酸堿腐蝕性能，堅固耐用。
- 安全可靠：擁有防爆合格證（編號：R204250564），安全防爆設計，支持可空打運行，不死機。

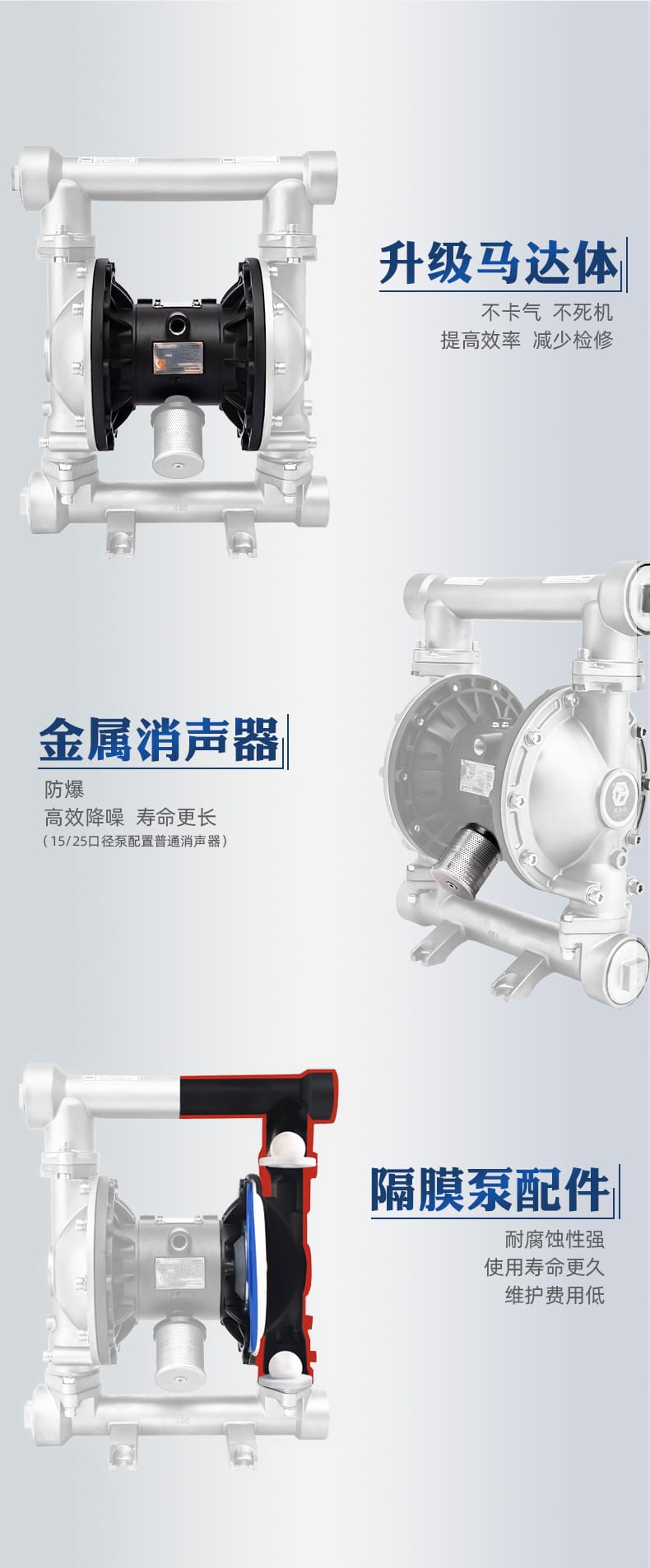

- 高效耐用：升級馬達體設計，不卡氣，提高效率，減少檢修，使用壽命更長。
- 低噪靜音：配置金屬消聲器（部分口徑配普通消聲器），高效降噪，運行聲音小。
- 多重認證：通過 ISO9001 質量管理體系、歐盟 CE 認證、浙江制造認證及多項專利認證。
- 質保承諾：廠家直售，正品保障，提供五年質保服務，全國發貨及海外市場支持。

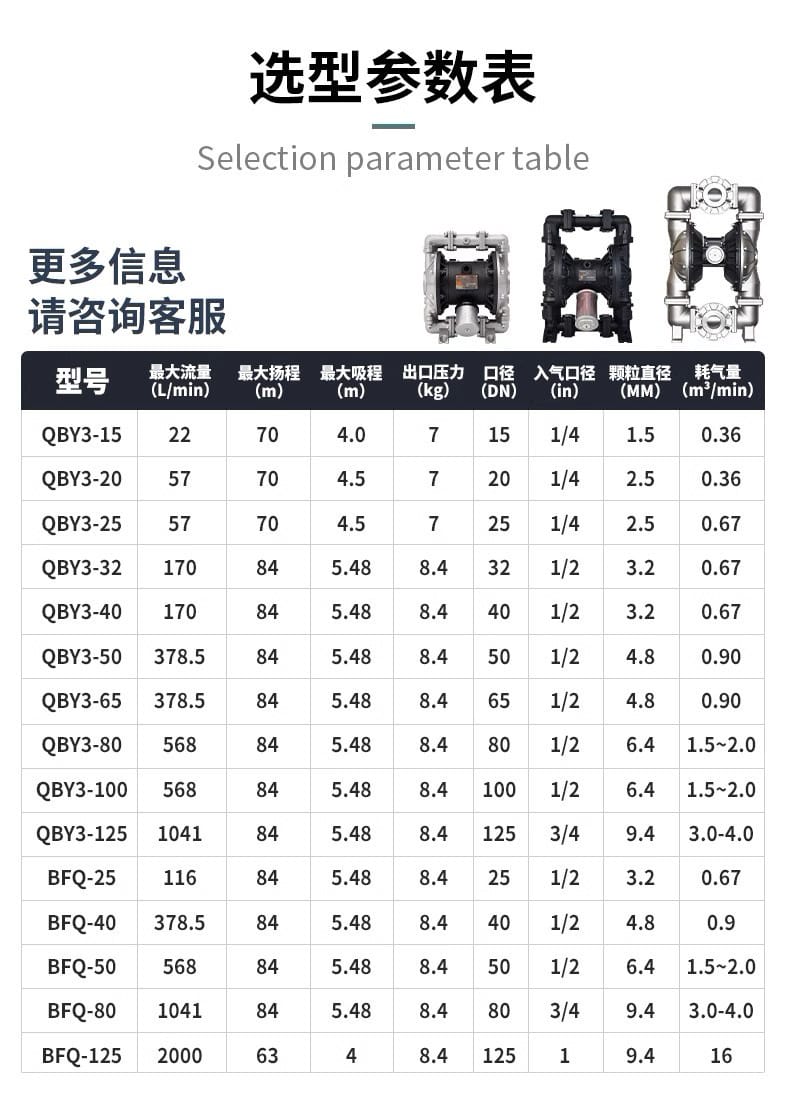

二、技術參數
| 型號 |
最大流量 (L/min) |
最大揚程 (m) |
最大吸程 (m) |
出口壓力 (kg) |
口徑 (DN) |
入氣口徑 (in) |
顆粒直徑 (mm) |
耗氣量 (m3/min) |
| QBY3-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
0.36 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
0.36 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
0.67 |
| QBY3-32 |
170 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
0.67 |
| QBY3-40 |
170 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
0.67 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
4.8 |
0.90 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
0.90 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
1.5~2.0 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
1.5~2.0 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
3.0-4.0 |
(注：BFQ 系列及其他型號參數詳見完整選型表，以上為核心參數參考)
三、應用行業

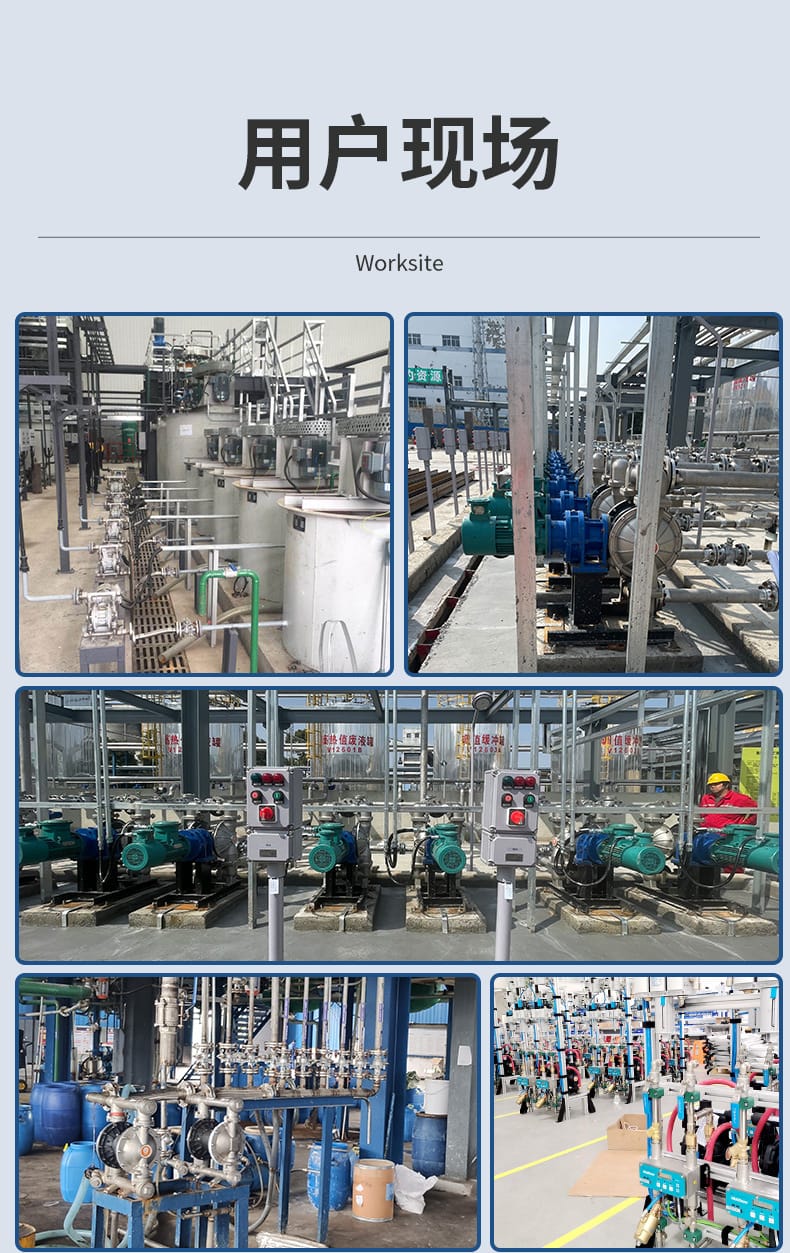

基于世界 500 強合作伙伴案例及產品耐腐防爆特性，廣泛適用于以下領域：
- 化工行業：耐酸堿腐蝕，輸送各類腐蝕性化學液體。
- 石油化工：符合防爆標準，適用于石油、天然氣及?；份斔?。
- 食品飲料：合作中糧、伊利、維達、三得利等，滿足食品級衛生輸送。
- 制藥行業：合作國藥集團、仁和藥業等，滿足醫藥生產及廢水處理。
- 新能源與汽車：合作比亞迪 (BYD)、華友鈷業、泰豐先行，用于電池材料處理。
- 環保工程：合作中遠海運、環境類企業，用于熱值廢液罐及污水排放。
- 建筑建材：合作三一重工、徐工集團、立邦，用于涂料、漿料及泥漿輸送。
四、安裝條件
- 動力源：需連接穩定且潔凈的壓縮空氣源（氣動驅動）。
- 管道接口：根據型號匹配進出口管徑（如 QBY3-50 為 DN50），進氣口需匹配對應尺寸（如 1/2 英寸）。
- 介質要求：確保介質顆粒直徑不超過泵體允許范圍（如 QBY3-50 允許 4.8mm），防止堵塞。
- 環境要求：在易燃易爆環境中需嚴格遵循防爆合格證規范，確保接地良好。
- 空間布局：預留足夠的維護空間，便于檢查氣閥室配件、隔膜及消聲器狀態。
五、注意事項
- 氣源質量：建議使用潔凈干燥的壓縮空氣，防止水分和雜質損壞內部閥件及隔膜。

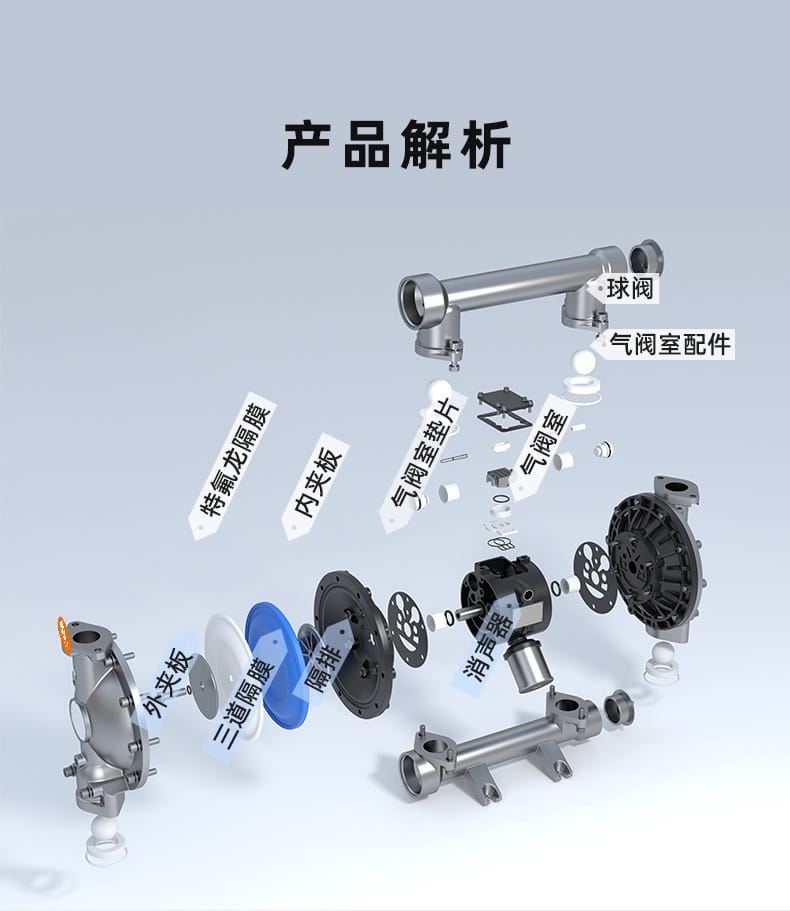

- 維護保養：定期檢查特氟龍隔膜、球閥、氣閥室墊片及內夾板，雖維護費用低但需定期檢修以防泄漏。
- 運行監測：關注運行聲音及排氣情況，若出現異常噪音或死機現象需立即停機排查。
- 安全防護：嚴禁在不符合防爆等級的區域隨意改裝，確保金屬消聲器及防爆部件完好。

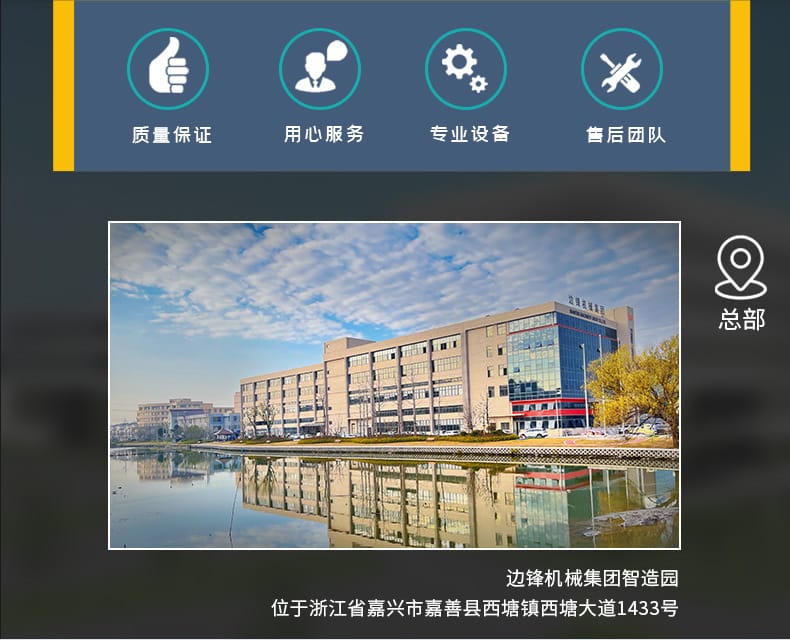

- 售后服務：如有故障請聯系專業售后團隊，總部位于浙江省嘉興市嘉善縣西塘鎮西塘大道 1433 號。
制造商：邊鋒機械 (集團) 有限公司
官網：www.gemobeng.com
服務承諾：3D 快速、優質無憂、倉庫現貨、支持全國各地發貨及外海市場
