南方泵業 NSQ系列氣動隔膜泵（氟塑料/大流量/耐磨工業流體輸送泵）

核心特點

大流量高效輸送：提供I至VI級多種流量等級，最大流量可達60m3/h，滿足不同工業規模需求。
卓越的耐磨耐腐蝕性：過流部件及隔膜材質選擇豐富（PP、氟塑料、不銹鋼、鋁合金、鑄鋼及多種特種橡膠），可應對強酸堿、有機溶劑及磨損性介質。
模塊化靈活定制：型號編碼體系完善，涵蓋口徑、材質、接口方式，支持進出口徑不一致或特殊方向的定制化需求（代號加"X"）。
氣動本質安全：以壓縮空氣為動力，無電氣火花風險，隔膜隔離傳動結構確保無泄漏運行。

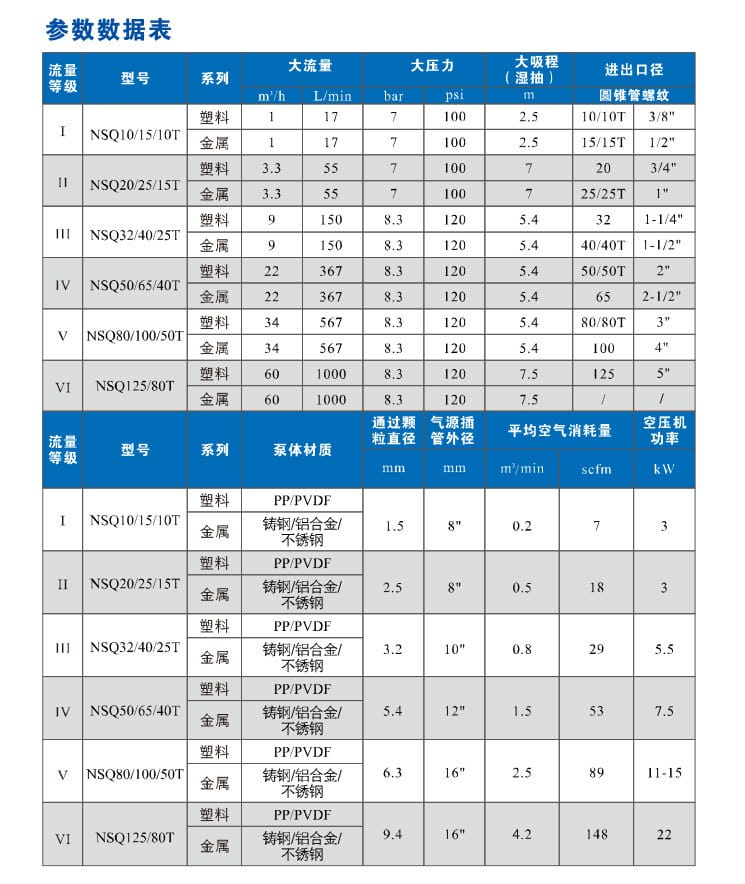

流量等級	型號	系列	最大流量(m3/h)	最大流量(L/min)	最大壓力(bar/psi)	最大吸程(濕抽/m)	進出口徑(螺紋)	泵體材質	通過顆粒直徑	氣源插管外徑	平均耗氣量(m3/min)	空壓機功率(kW)
I	NSQ10/15/10T	塑料/金屬	1	17	7/100	2.5	3/8"或1/2"	PP/PVDF或鑄鋼/鋁合金/不銹鋼	1.5	8	0.2	3

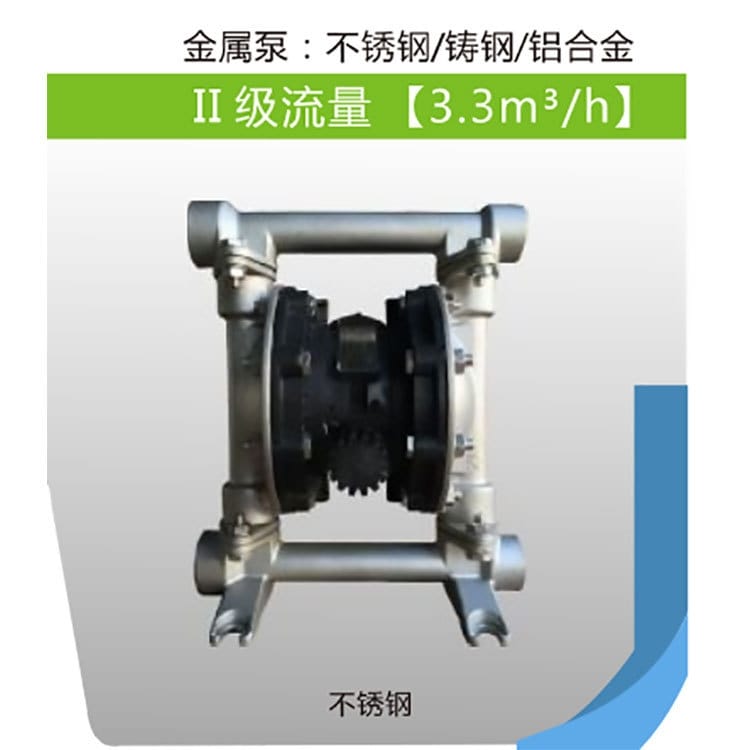

II	NSQ20/25/15T	塑料/金屬	3.3	55	7/100	7	3/4"或1"	PP/PVDF或鑄鋼/鋁合金/不銹鋼	2.5	8	0.5	3
III	NSQ32/40/25T	塑料/金屬	9	150	8.3/120	5.4	1-1/4"或1-1/2"	PP/PVDF或鑄鋼/鋁合金/不銹鋼	3.2	10	0.8	5.5

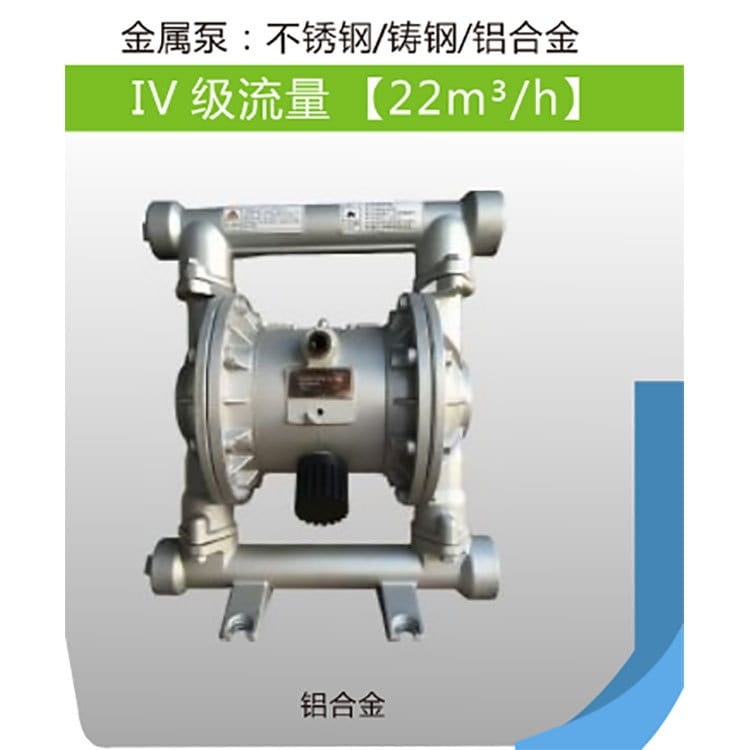

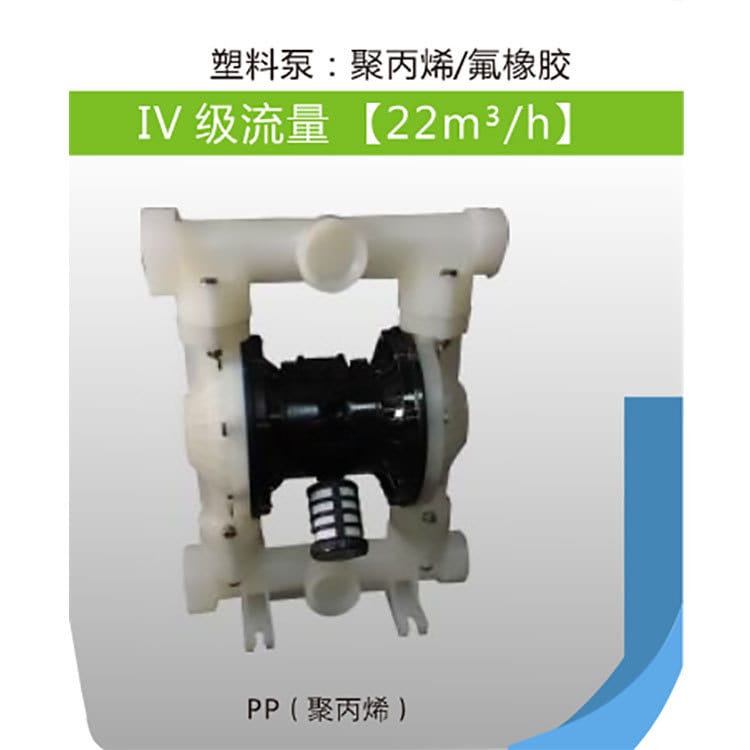

IV	NSQ50/65/40T	塑料/金屬	22	367	8.3/120	5.4	2"或2-1/2"	PP/PVDF或鑄鋼/鋁合金/不銹鋼	5.4	12	1.5	7.5
V	NSQ80/100/50T	塑料/金屬	34	567	8.3/120	5.4	3"或4"	PP/PVDF或鑄鋼/鋁合金/不銹鋼	6.3	16	2.5	11-15
VI	NSQ125/80T	塑料/金屬	60	1000	8.3/120	7.5	5"或法蘭	PP/PVDF或鑄鋼/鋁合金/不銹鋼	9.4	16	4.2	22

過流部件材質：工程塑料(S)、氟塑料(F)、304不銹鋼(P)、316不銹鋼(B)、316L不銹鋼(N)、鋁合金(L)、鑄鋼(G)、其他(X)

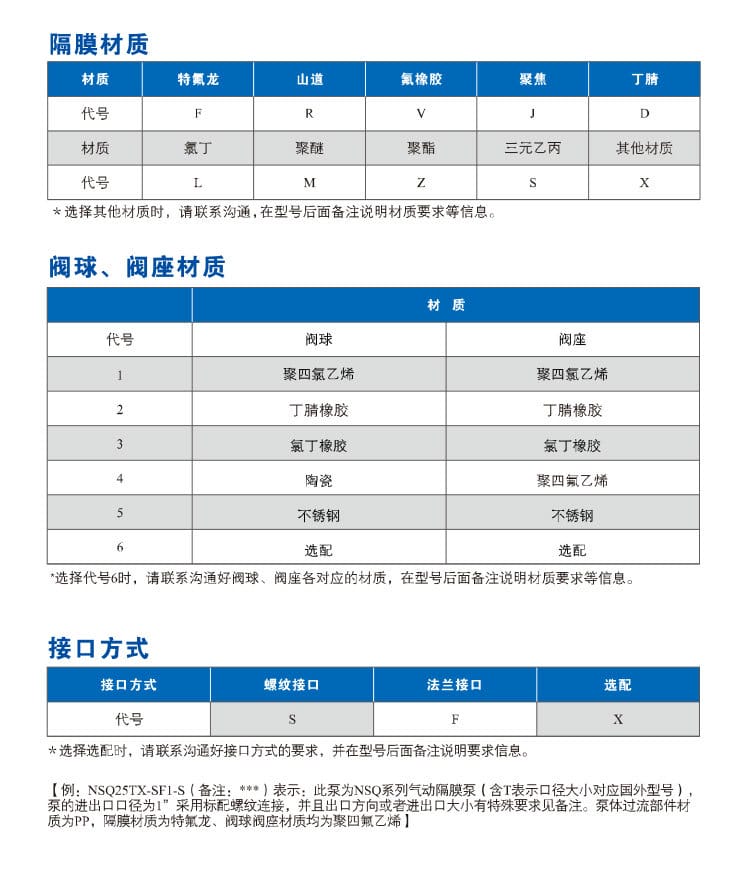

隔膜材質：特氟龍(F)、山道橡膠(R)、氟橡膠(V)、聚焦(J)、丁腈(D)、氯丁(L)、聚醚(M)、聚酯(Z)、三元乙丙(S)、其他(X)
閥球/閥座材質：1=聚四氟乙烯/聚四氟乙烯，2=丁腈/丁腈，3=氯丁/氯丁，4=陶瓷/聚四氟乙烯，5=不銹鋼/不銹鋼，6=選配(需備注)
接口方式：螺紋接口(S)、法蘭接口(F)、選配(X)

氣源要求：需配備與泵型號匹配功率的空壓機（3kW至22kW），確保氣源插管外徑（8"至16"）及供氣量（0.2至4.2m3/min）達標。
管道連接：根據選型代號支持螺紋(S)或法蘭(F)連接，特殊接口需求可選配(X)并備注說明。
吸程限制：濕抽狀態下最大吸程為2.5m至7.5m（視型號而定），干抽吸程需根據現場工況確認。
顆粒適應：輸送介質中固體顆粒直徑不得超過該型號泵的通過顆粒直徑上限（1.5mm至9.4mm）。

開票與咨詢：如需開具發票，需另加稅點，具體詳情請?zhí)崆白稍兛头_認。
特殊配置備注：代號后加"X"表示特殊配置（如進出口徑不一致或方向有特殊要求），含"T"口徑與國外標準一致；選配代號（如閥球閥座代號6、接口X、其他材質X）必須在型號后詳細備注說明材質及要求。

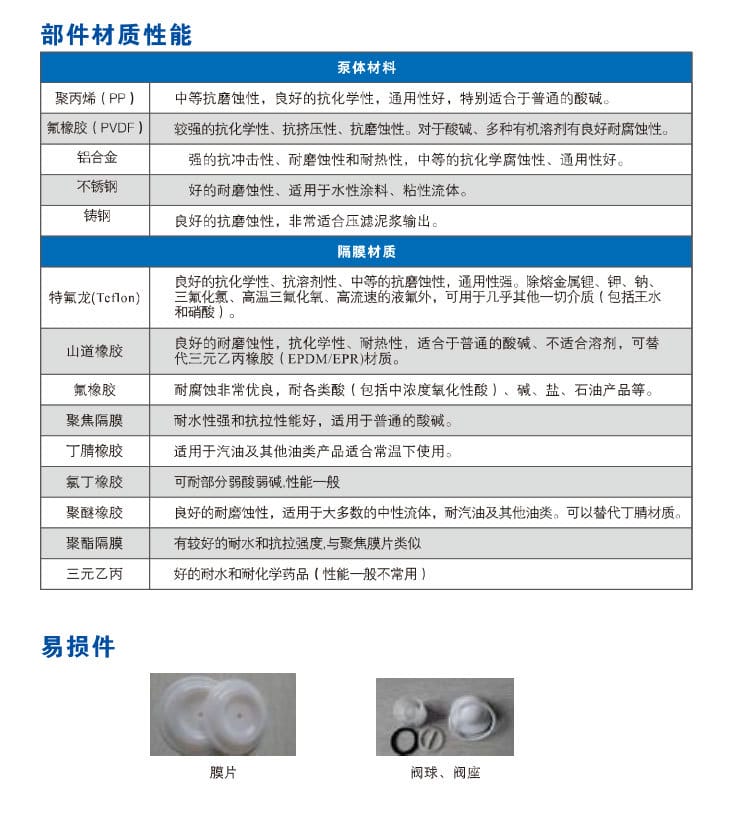

材質禁忌：特氟龍材質不可用于熔融金屬鋰、鉀、鈉、三氟化氯、高溫三氟化氧及高流速液氟；山道橡膠不適合溶劑類介質；丁腈與聚醚橡膠僅適合常溫油類產品。
易損件維護：膜片、閥球及閥座屬于易損件，在輸送高磨損性或強腐蝕性介質時，需定期檢查并及時更換，以防泄漏影響運行。

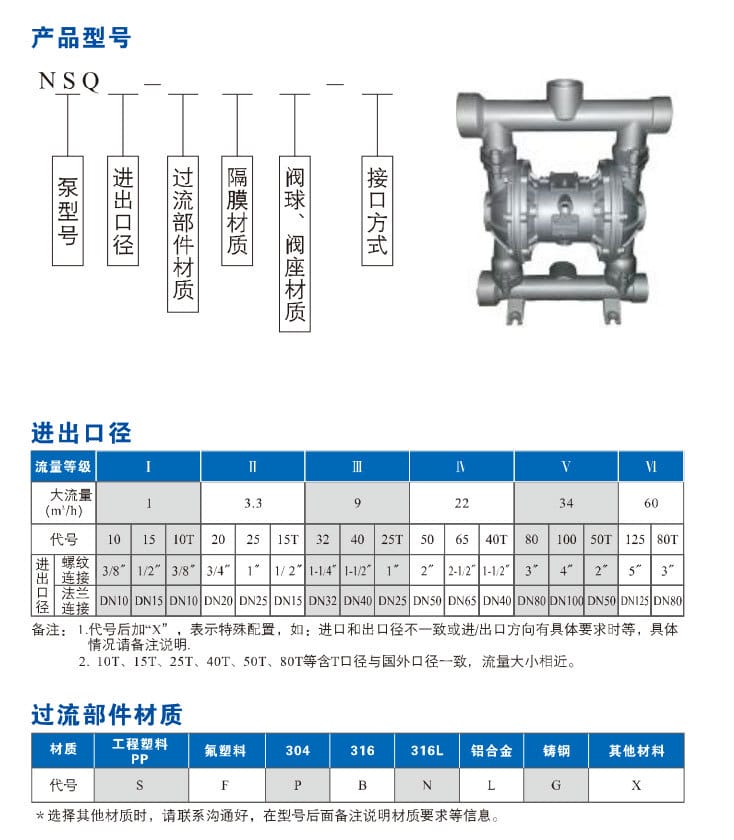

型號示例解讀：NSQ25TX-SF1-S 表示此泵為NSQ系列氣動隔膜泵，含T（對應國外口徑），口徑1"，標配螺紋連接，有特殊出口方向/大小要求見備注；泵體過流部件為PP(S)，隔膜為特氟龍(F)，閥球閥座均為聚四氟乙烯(1)。
